Стеклянный козырёк в Крекшино: как удержать 150 кг прозрачности

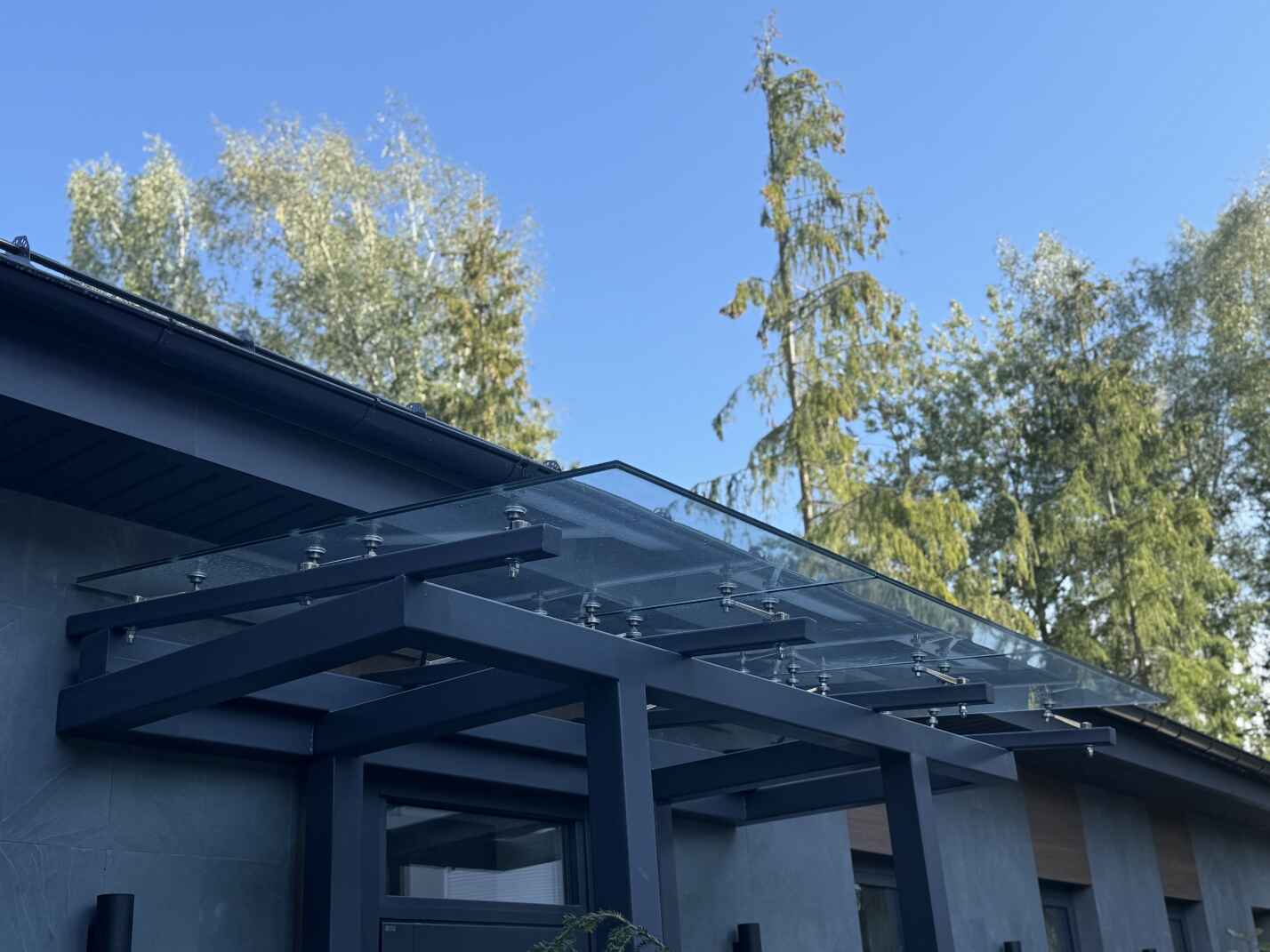

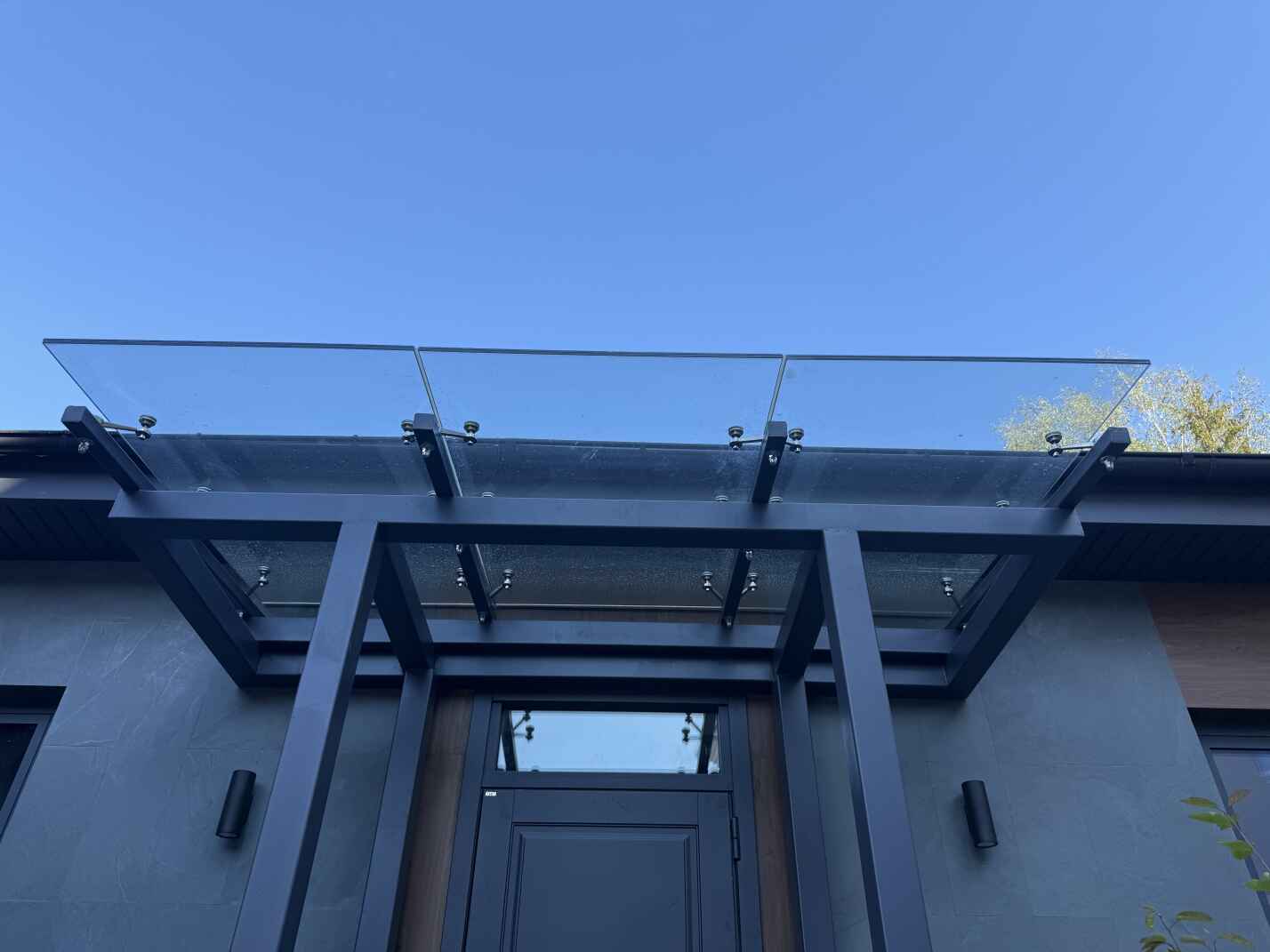

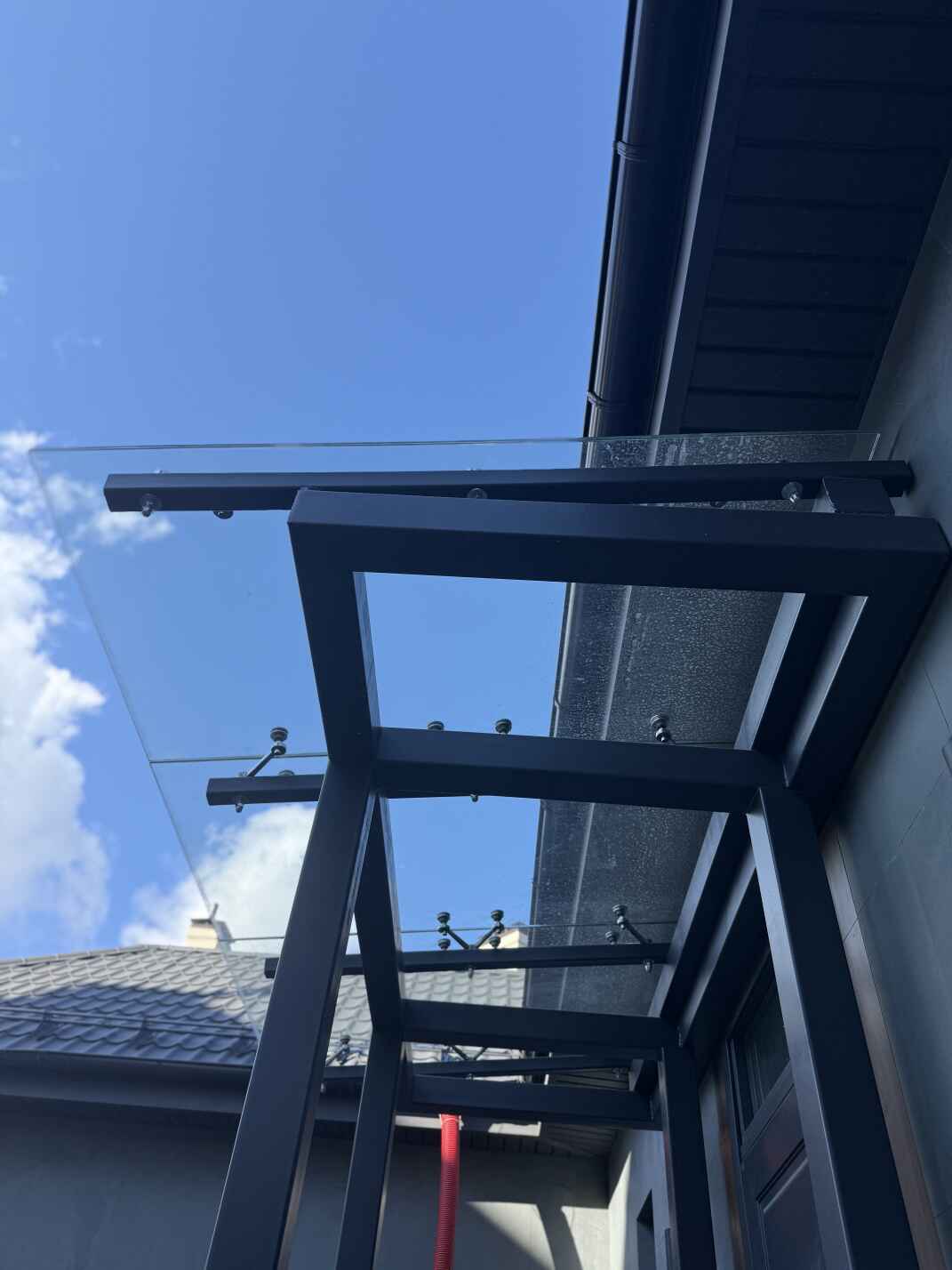

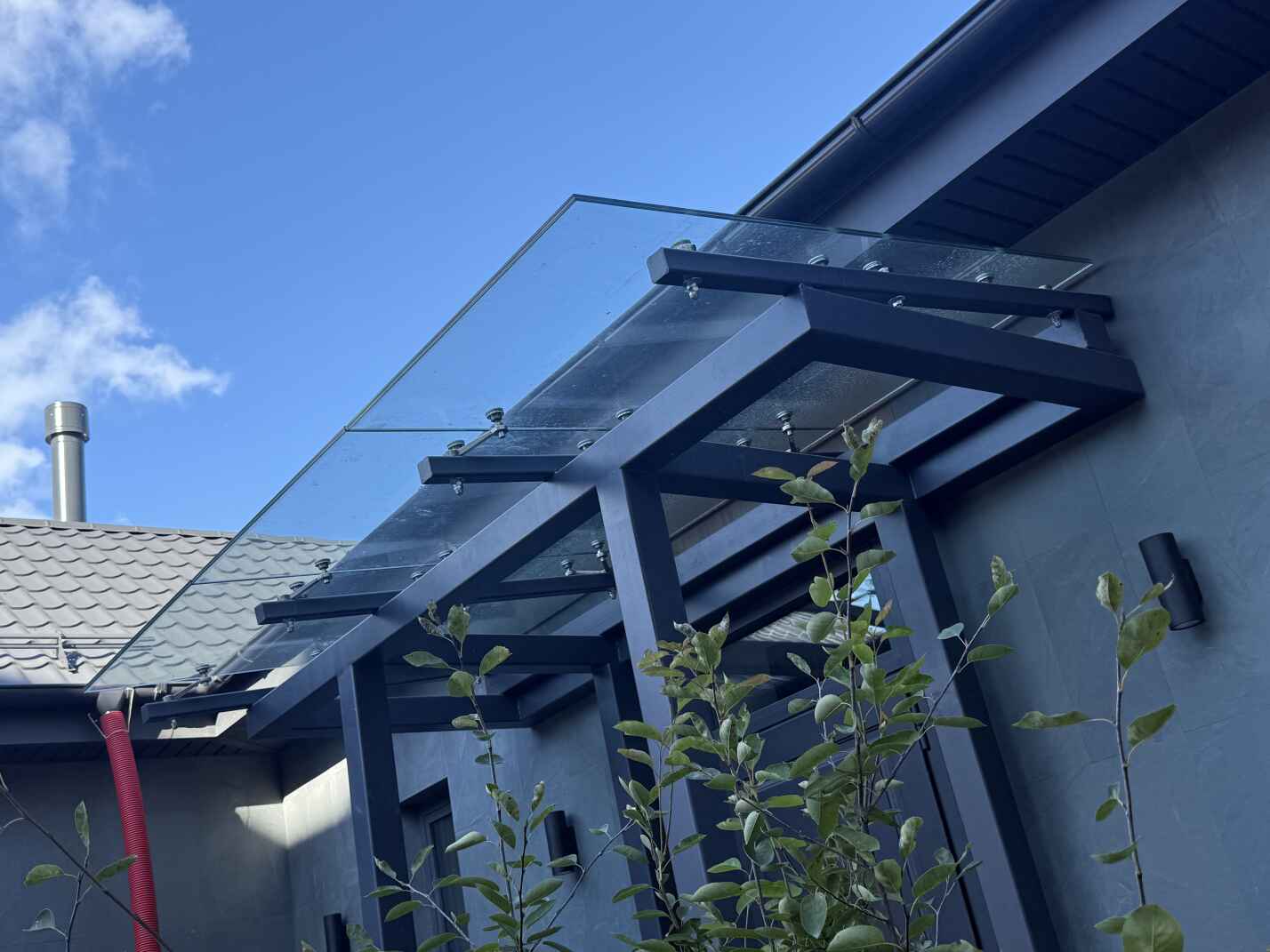

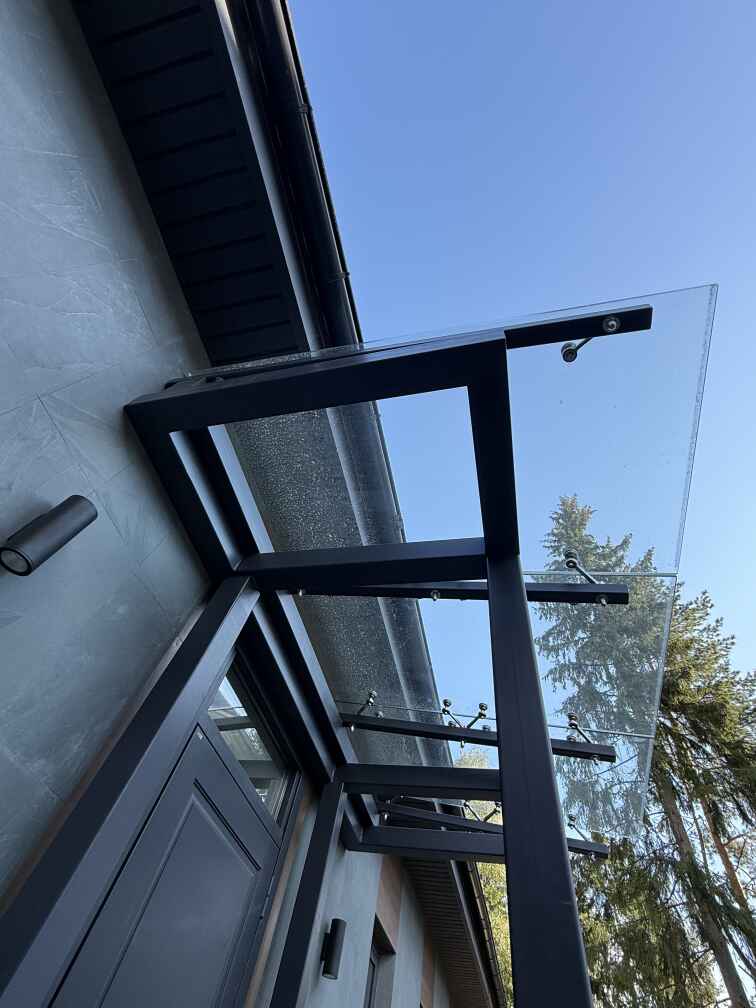

Московская область, деревня Крекшино, частный жилой дом. Именно здесь, по адресу, не отличающемуся особой звучностью, был завершён один из тех объектов, о которых, как правило, вспоминают не сразу — но потом не могут забыть. Стеклянный козырёк, триплекс 8×8 каленый, габариты 3200×2250. На первый взгляд — просто защита от осадков. На деле — тяжёлая, как недосказанность, конструкция, которую не поднимают руками.

Фурнитура — вся на хроме, спайдеры литые: V, X, Y-образные, каждая точка с конкретной логикой. Почему стекло? Вопрос риторический. Когда архитектура молчит, стекло говорит. Оно не давит, не заслоняет. Оставляет воздух. Заказчик — частное лицо, человек, для которого важно не показать, а почувствовать.

Монтаж — не из простых. Манипулятор с вакуумной присоской, балансировка на грани. Работы заняли несколько дней — быстрее не стало бы лучше. И всё равно уложились до того момента, как это стало заметно. Клиент доволен. Уже обратился повторно — теперь речь идёт об ограждении. Мы не торопим. Мы фиксируем напряжение момента.

Стекло, которое держит паузу между средой и домом

Такие козырьки — не просто укрытие от дождя или снега. Это промежуточный слой, граница между внутренним и внешним, организованная без агрессии. Они смягчают переход, не отгораживаясь. Свет проникает без искажений, фасад остаётся читаемым, а функциональность — без компромиссов. Главное — ощущение лёгкости при реальной массе конструкции: никакого давления на архитектуру, никакой визуальной тяжести. Заказчик получает структуру, которая не требует ухода, не устаревает морально и не спорит с замыслом здания. Только подчёркивает.

Начало, где важно не спешить

Монтаж стеклянного козырька всегда начинается задолго до прибытия на объект. В Крекшино мы провели предварительное обследование фасада: несущая способность, точность геометрии, качество закладных. Без этой подготовки любые последующие действия — лишь имитация работы. Задание осложнялось отсутствием ровной площадки и необходимостью точной подгонки элементов в условиях ограниченного пространства.

Подготовка отверстий и креплений

На фасаде дома были заранее предусмотрены места под анкерные закладные. Использовались резьбовые шпильки М14 из стали AISI 304, глубина анкеровки — не менее 120 мм, с последующей химической фиксацией. Под каждый рутель бурилось отверстие диаметром 16 мм с допуском ±0,5 мм. Ошибки быть не могло: даже на миллиметр смещённый рутель ломает геометрию всей конструкции.

Работа с фурнитурой — точка за точкой

Для удержания стеклянного полотна применялись следующие элементы (все — хромированные, марка стали AISI 304):

Каждый узел подгонялся вручную, с ювелирной точностью — между плоскостями крепления допуск ±1,5 мм. Никаких корректировок на глаз.

Стекло: масса, инерция и невидимая точность

Триплекс 8×8 — это два закалённых стекла толщиной по 8 мм, соединённые полимерной плёнкой. Общая толщина полотна: 17,52 мм. Вес конструкции — порядка 150 кг. Подъём производился с помощью манипулятора с вакуумной присоской грузоподъёмностью до 300 кг. Рабочее плечо стрелы — 3,5 м. Подача осуществлялась в замедленном режиме, чтобы исключить вибрации. Установка в проектное положение заняла около 40 минут — дольше, чем обычно, но здесь это было оправдано.

Финал: невидимое усилие

После выставления стекла производилась окончательная затяжка всех рутелей, контроль усилия — динамометрическим ключом с моментом 35 Н·м. Герметизация точек опоры не потребовалась — все элементы были спроектированы на «сухую» сборку. Завершающий этап — визуальный контроль, выверка по лазерному уровню. Допустимое отклонение по горизонту — не более 1,5 мм на всю длину козырька (3200 мм). Мы уложились в 0,8.

Когда стандартные решения не срабатывают

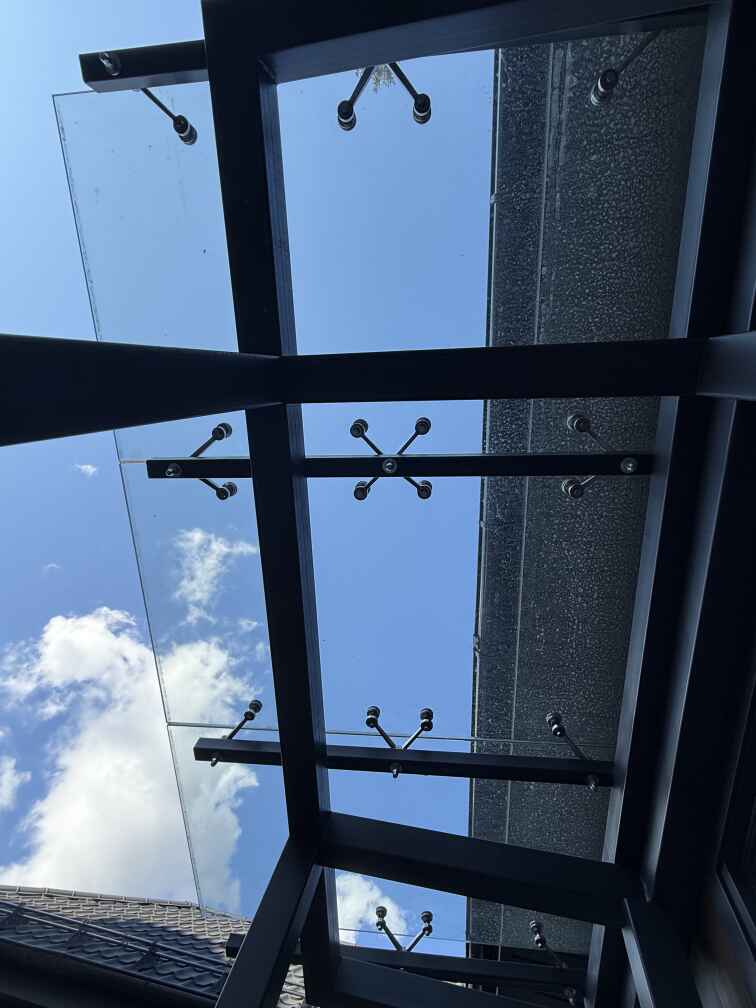

Уникальность проекта в Крекшино заключалась в сочетании массивности конструкции и отсутствия визуальной опоры. Основной технический вызов — зафиксировать стекло площадью более 7 м² (3200×2250 мм) с минимальным количеством фурнитуры, не перегрузив фасад и не нарушив его геометрию. Для этого использовалась комбинация X-, V- и Y-образных спайдеров, позволяющая перераспределить напряжения не линейно, а диагонально — через осевую схему креплений. Такое решение сократило количество точек фиксации до пяти без потери устойчивости.

Другим инженерным решением стало использование регулируемых рутелей с прецизионной подгонкой. Их выбор позволил компенсировать неровности кладки до 3 мм без необходимости переделки основания. Все элементы конструкции собирались в режиме «сухой сборки» — без сварки и без скрытых герметиков, что упростило обслуживание и гарантировало ревизию узлов в будущем. А монтаж стекла с помощью манипулятора под углом в 7° к вертикали потребовал точной настройки центра масс — иначе бы стекло просто ушло в перекос.

Где стекло становится решением, а не элементом

Конструкции типа стеклянных козырьков на спайдерах и рутелях уместны там, где важны одновременно функция, эстетика и долговечность:

• Частные жилые дома — входные группы, террасы, зоны перехода между корпусами.
• Коттеджные посёлки — единый стиль фасадов, навесы над парадными, без нарушения архитектурного ритма.
• Офисные здания и бизнес-центры — подчёркнутая лаконичность, без тяжёлых металлических каркасов.
• Торговые комплексы — защита витрин и входов с максимальной прозрачностью.
• Гостиницы и бутик-отели — где важен каждый миллиметр визуального пространства и атмосферы.
• Галереи, культурные центры — стекло не искажает восприятие, пропускает свет, подчёркивает линии фасада.
• Медицинские учреждения нового формата — стерильность восприятия, простота обслуживания, психологическая лёгкость.
• Рестораны и кафе — козырьки над летними верандами и входами без визуального давления на фасад.

Подобные конструкции не задают стиль, они подстраиваются под него — и этим ценны.

Вопросы, которые звучали вслух (и про себя)

А стекло точно выдержит снег и лед зимой

Да, использованный триплекс 8×8 каленый имеет высокую прочность на изгиб и выдерживает равномерную нагрузку до 350 кг/м². Кроме того, стекло установлено с уклоном, что исключает образование «снежной шапки».

Не будет ли дрожать от ветра?

Нет. За счёт жёсткой фиксации на спайдерах с различной геометрией (X-, V-, Y-образные) и рутелях с антивибрационным допуском, система остаётся устойчивой при порывах до 25 м/с.

Что будет, если оно разобьётся?

Триплекс не разлетается на осколки — он остаётся на плёнке, сохраняя форму. Это безопасно. Но при правильной установке и эксплуатации — такие случаи исключение, а не правило.

А можно сделать чуть длиннее, сантиметров на 20?

Можно, но перерасчёт креплений обязателен. В данном случае мы достигли оптимального соотношения веса, рычага и площади остекления.

А уход за ним какой? Мыть сверху, как окна?

Да, обычная мойка — штанга с губкой или профессиональный клининг. Конструкция не требует ни покраски, ни дополнительной защиты.

А если фасад даст усадку или трещину?

Все точки крепления выполнены с компенсацией возможных подвижек ±2 мм. Даже в случае незначительной деформации фасада стекло останется на месте.

Слова, сказанные после установки

«Сложностей было достаточно: нестандартная длина козырька, сжатые сроки, отсутствие свободного подъезда под манипулятор — приходилось выносить стрелу почти на максимум, с ювелирной точностью. Работали в ограниченном временном окне, заказчик хотел успеть до установки фасадной облицовки. Решали по ходу — корректировали геометрию спайдеров, подбирали рутели с компенсаторами, в итоге уложились за четыре дня. Не быстро, но надёжно», — прокомментировал Бородин Сергей, менеджер проекта.

Что получает заказчик в итоге

• Минимум визуального вмешательства — стекло не перекрывает фасад, а подчёркивает архитектурные линии.
• Надёжная защита от осадков — без лишнего навеса или массивных конструкций.
• Долговечность без ухода — каленый триплекс не требует покраски, не тускнеет, не ржавеет.
• Безопасность — даже при повреждении стекло остаётся цельным за счёт полимерной прослойки.
• Индивидуальный расчёт — конструкция адаптируется под конкретный фасад и условия.
• Устойчивость к климату — ветер, снег, перепады температур — всё учтено в расчётах.
• Простота обслуживания — достаточно периодически мыть стекло, специальных процедур не требуется.
• Престижный внешний вид — решение, которое говорит о вкусе, а не кричит о статусе.
