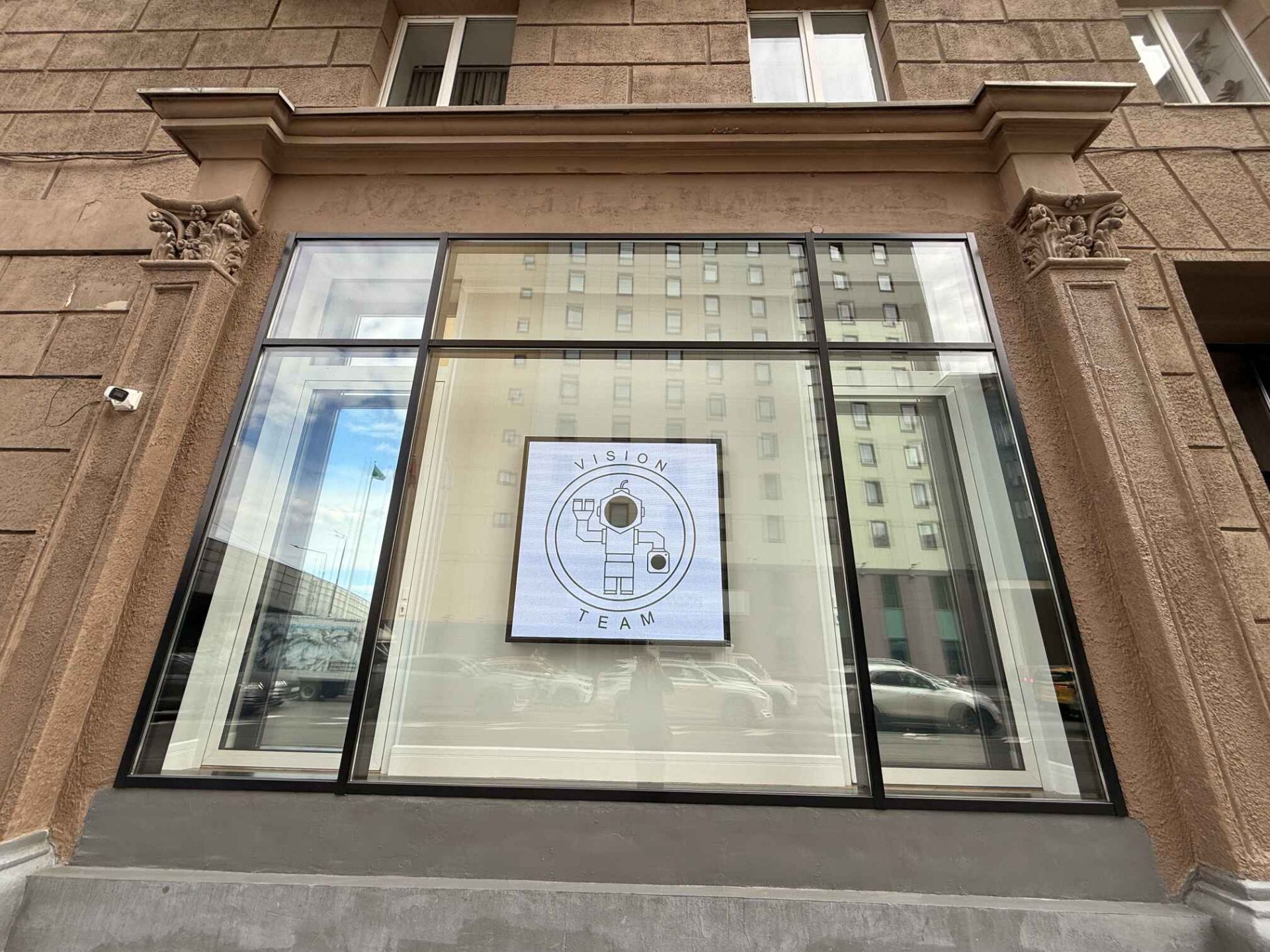

Новое фасадное остекление с закалёнными стеклопакетами установили в Vision Team Clinic

Недавно мы завершили работы в стоматологической клинике Vision Team Clinic по адресу: Москва, проспект Мира, 79. На объекте требовалось заменить существующий стеклянный проём и изготовить новое фасадное остекление — уже с расчётом на современные требования к теплоизоляции, жёсткости конструкции и внешнему виду входной группы. Проём немаленький: общая ширина составила 5014 мм при высоте 3595 мм, поэтому обычным решением здесь ограничиваться не стали.

В качестве основы мы использовали стоечно-ригельную систему Kraus — тёплую алюминиевую конструкцию в цвете RAL 9005. Такое решение выбрали не случайно: при высоте почти 3,6 метра каркас должен уверенно воспринимать нагрузку от крупноформатного остекления и одновременно формировать аккуратную геометрию фасада. Заполнение выполнили закалёнными стеклопакетами по формуле 8–20–8 мм, а сам проём разделили на участки шириной 1158, 2650 и 1168 мм. Конструкция получилась технически довольно сдержанной. Но именно в деталях здесь и заключалась основная сложность.

Проект был завершён после изготовления и монтажа нового фасадного остекления на объекте. При этом схема работ отличалась от привычной: внешнюю и внутреннюю отделку монтажных швов заказчик решил выполнить собственными силами, поэтому нам требовалось точно завершить свою часть конструкции и передать примыкания подготовленными к дальнейшей отделке. Все основные работы по изготовлению и установке конструкции были выполнены в рамках согласованного этапа проекта.

Какие задачи решает тёплое фасадное остекление

Стоечно-ригельное фасадное остекление с тёплым алюминиевым профилем и стеклопакетами решает сразу несколько задач: закрывает крупные проёмы без массивных глухих участков, сохраняет естественное освещение, снижает теплопотери, защищает помещение от уличного шума и осадков, а также позволяет собрать конструкцию с предсказуемой геометрией даже при значительной высоте. Для коммерческого помещения это особенно важно, потому что фасад здесь работает не только как ограждающая конструкция, но и как часть внутреннего микроклимата. Основной результат для заказчика — получение большого светопрозрачного проёма, который остаётся тёплым, герметичным и стабильным в эксплуатации, без необходимости жертвовать площадью остекления ради надёжности.

Сначала демонтировали старое остекление и подготовили проём

Работу мы начали с демонтажа существующего стеклянного заполнения и проверки фактической геометрии проёма. Для подобных фасадных систем этот этап принципиален: алюминиевый каркас нельзя собирать, ориентируясь только на проектные размеры, если основание уже эксплуатировалось и могло получить отклонения. После освобождения проёма мы проверили ширину, высоту, диагонали и состояние зон крепления. На объекте Vision Team Clinic итоговый габарит составил 5014 × 3595 мм. По ширине фасад был разбит на три участка — 1158, 2650 и 1168 мм. Эти размеры затем использовались при выставлении вертикальных стоек и горизонтальных ригелей.

Собрали и выставили несущий алюминиевый каркас

После подготовки основания мы приступили к монтажу стоечно-ригельной системы Kraus. Сначала выставили вертикальные стойки, которые воспринимали основную нагрузку от стеклопакетов и передавали её на строительные конструкции, затем установили горизонтальные ригели. Положение каждого элемента проверяли по вертикали и горизонтали, поскольку даже небольшая ошибка на высоте 3595 мм могла дать заметное смещение верхней части фасада и осложнить установку стеклопакетов. В подобных системах монтажные зазоры и точки крепления назначаются по проекту с учётом материала основания и расчётных нагрузок.

Подготовили ячейки под тяжёлые стеклопакеты

После окончательной фиксации стоек и ригелей мы проверили размеры каждой светопрозрачной ячейки и установили опорные элементы под стеклопакеты. Здесь точность особенно важна. Формула заполнения 8–20–8 означает, что конструкция включает два закалённых стекла толщиной по 8 мм и дистанционную камеру 20 мм, то есть суммарная номинальная толщина стеклопакета составляет около 36 мм. Один квадратный метр стекла толщиной 8 мм весит ориентировочно около 20 кг, поэтому только стеклянные слои такого стеклопакета дают приблизительно 40 кг на 1 м² без учёта дистанционной рамки и герметизирующих материалов. Нагрузку от заполнения требовалось правильно передать на каркас через опорные элементы, не допуская прямого контакта кромки стекла с алюминием.

Установили стеклопакеты и зафиксировали их прижимными элементами

Стеклопакеты подавали в подготовленные ячейки и устанавливали с технологическими зазорами по периметру. После выверки положения мы фиксировали заполнение штатными прижимными элементами стоечно-ригельной системы. Между алюминием и стеклом использовали эластичные уплотнители: жёсткого контакта кромки стеклопакета с металлическим профилем быть не должно, поскольку температурное расширение и эксплуатационные перемещения могут создавать локальные напряжения. После фиксации мы последовательно проверили равномерность прижима, положение уплотнений и отсутствие перекосов.

Герметизировали узлы и подготовили примыкания под отделку

Следующим этапом мы сформировали монтажные примыкания между стоечно-ригельным каркасом и существующим проёмом. Задача состояла не просто в закрытии зазора, а в создании стабильного узла, который препятствует продуванию и проникновению влаги и одновременно допускает небольшие эксплуатационные перемещения конструкции. На этом объекте была важная особенность: окончательную наружную и внутреннюю отделку швов заказчик взял на себя. Поэтому мы завершили монтажную часть и подготовили примыкания так, чтобы дальнейшие отделочные работы можно было провести без вмешательства в несущий каркас и установленное остекление.

Выполнили финальную проверку всей конструкции

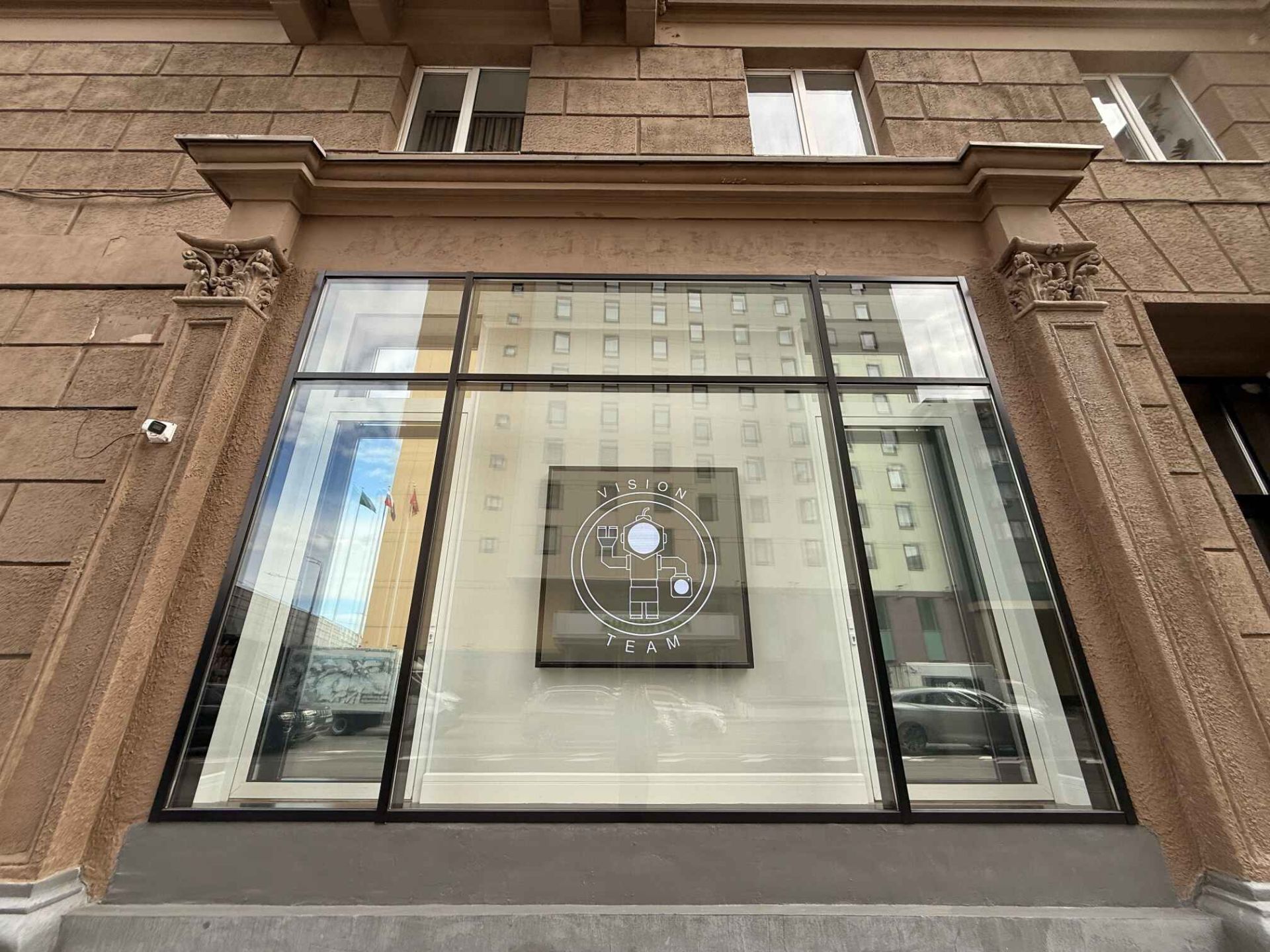

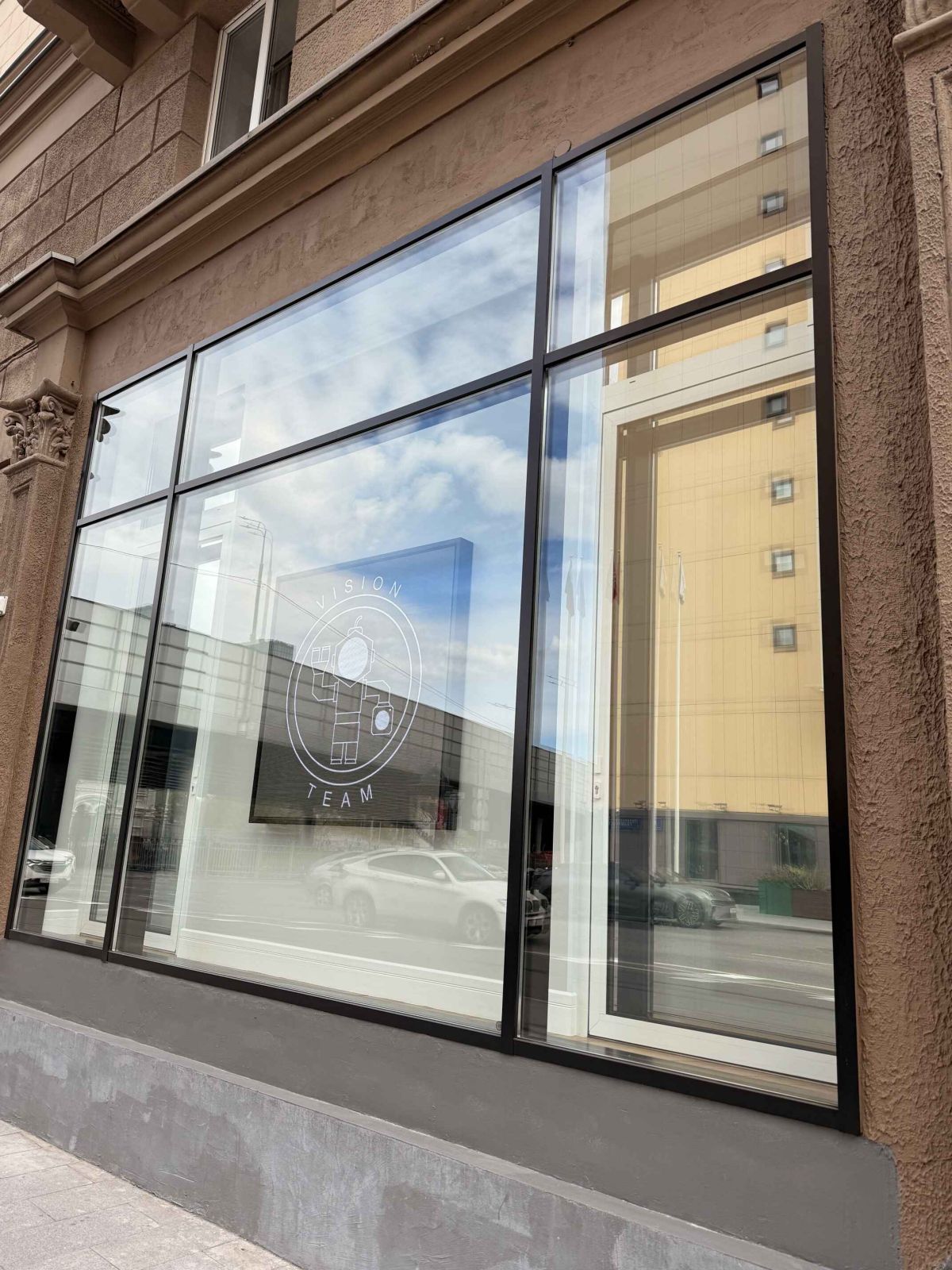

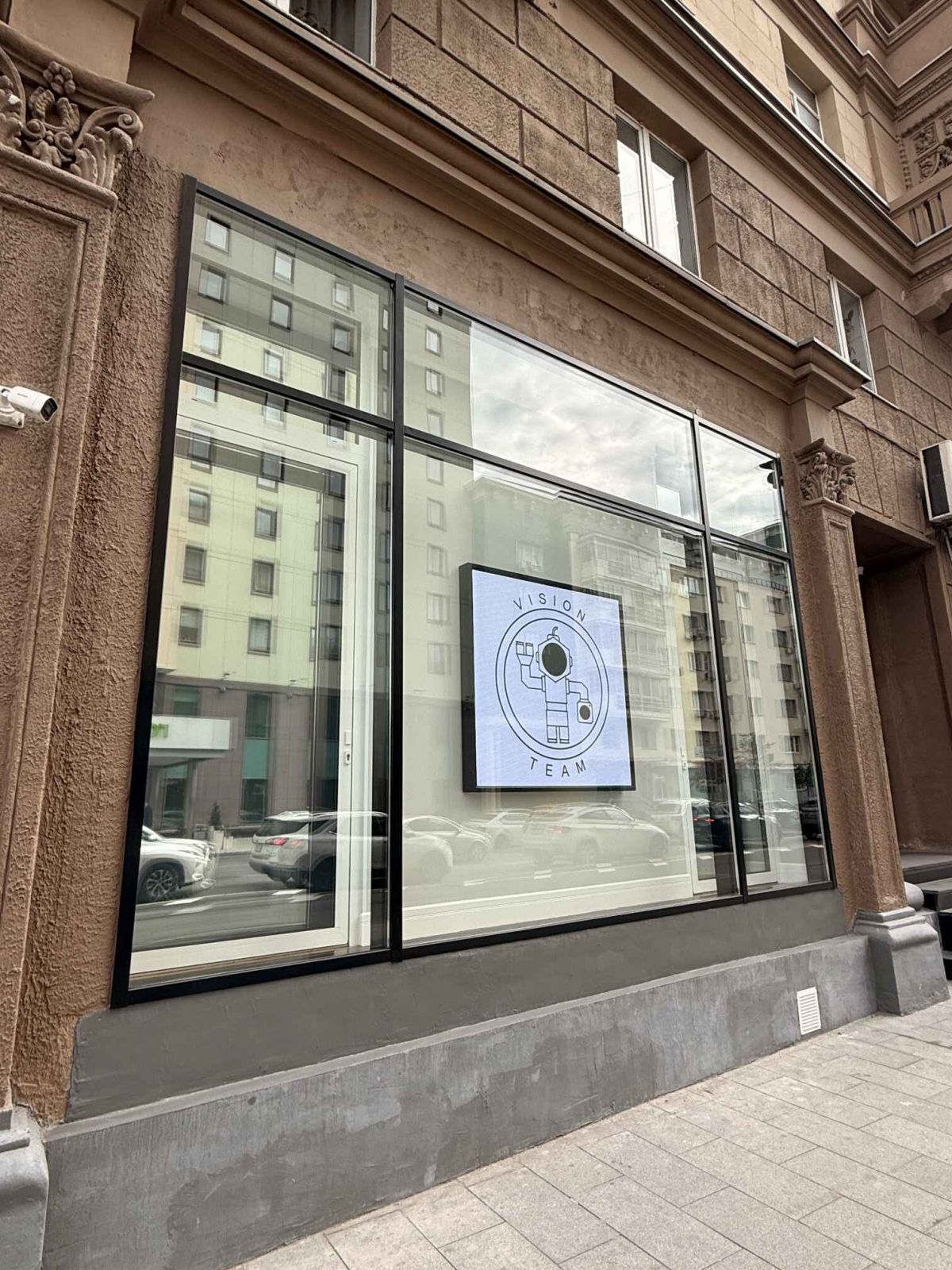

После установки стеклопакетов мы проверили геометрию фасада, плотность прилегания уплотнителей, состояние прижимных элементов и все видимые соединения алюминиевого каркаса. Отдельно осмотрели стекло на предмет монтажных повреждений и проверили равномерность зазоров. Конструкция размером 5014 × 3595 мм должна была восприниматься как единая плоскость — без ступеней между секциями, заметных перекосов и различающихся по ширине примыканий. Только после этой проверки мы завершили свою часть работ и передали фасад заказчику для выполнения наружной и внутренней отделки швов.

Уникальные технические и инженерные решения проекта

Ключевым инженерным решением стала замена старого стеклянного проёма полноценной тёплой стоечно-ригельной системой Kraus в цвете RAL 9005 с закалёнными стеклопакетами 8–20–8 мм. При габаритах проёма 5014 × 3595 мм конструкцию требовалось не просто установить по существующему контуру, а заново сформировать жёсткий и геометрически стабильный фасадный модуль с разбивкой по ширине 1158–2650–1168 мм. Существенную роль сыграл подбор именно тёплого алюминиевого профиля: он позволил снизить риск образования выраженного мостика холода в зоне каркаса и сохранить крупную площадь остекления без перехода к массивным глухим вставкам. Отдельной особенностью стала организация узлов примыкания с учётом разделения ответственности: монтаж и герметизация конструкции выполнялись нами, тогда как наружную и внутреннюю финишную отделку швов заказчик решил выполнить самостоятельно.

Где ещё подойдут конструкции такого типа

• Медицинские и стоматологические клиники — для входных групп, фасадов и крупных светопрозрачных проёмов, где важны теплоизоляция, аккуратный внешний вид и естественное освещение.
• Офисные и бизнес-центры — для фасадного остекления первых этажей, холлов, ресепшен-зон и помещений с большой высотой проёмов.
• Магазины, шоурумы и салоны — когда требуется максимально открыть интерьер со стороны улицы и одновременно сохранить полноценный тёплый контур здания.
• Рестораны, кафе и кофейни — для фасадов с большой площадью стекла, особенно если помещение работает круглый год.
• Автосалоны — для высоких и широких витражей, где важны обзорность, крупный формат остекления и жёсткость несущей системы.
• Банки и сервисные центры — для современных входных зон и фасадных участков с повышенными требованиями к долговечности.
• Спортивные и фитнес-центры — для светопрозрачных фасадов залов, бассейнов и общественных зон.
• Образовательные и административные здания — при реконструкции старых проёмов или устройстве новых фасадных участков.
• Частные дома и коттеджи — для зимних садов, двухсветных гостиных, бассейнов, террас и помещений с крупноформатным тёплым остеклением.
• Объекты реконструкции — там, где старое остекление перестало соответствовать требованиям по герметичности, теплоизоляции или внешнему виду.

Комментарий менеджера Елены Борздовой

«Основная сложность была в том, что мы работали не с новым проёмом, а фактически заменяли существующее остекление на готовом объекте, поэтому сначала нужно было точно увязать новую стоечно-ригельную систему Kraus с фактической геометрией проёма 5014 × 3595 мм. Отдельное внимание уделили разбивке на секции 1158, 2650 и 1168 мм, установке тяжёлых стеклопакетов 8–20–8 мм и подготовке примыканий, поскольку внешнюю и внутреннюю отделку швов заказчик выполнял самостоятельно. Здесь нельзя было оставить спорные участки на потом: наша часть должна была быть завершена так, чтобы следующий этап можно было продолжить без переделки фасада. Работы организовали последовательно — демонтаж, подготовка проёма, монтаж каркаса, остекление, герметизация и контроль. Благодаря этому удалось не растягивать объект и закончить монтаж в согласованные сроки», — рассказала менеджер проекта Елена Борздова.

Какие преимущества получает заказчик

• Снижение теплопотерь за счёт применения тёплой алюминиевой стоечно-ригельной системы и стеклопакетов вместо одинарного остекления.
• Возможность закрывать крупные проёмы без массивных непрозрачных вставок и сохранять максимум естественного света.
• Более стабильная температура возле фасада, что особенно важно для клиник, офисов, магазинов и других постоянно эксплуатируемых помещений.
• Хорошая жёсткость конструкции при большой высоте и ширине проёма, благодаря чему фасад сохраняет геометрию и аккуратный внешний вид.
• Повышенная безопасность за счёт использования закалённого стекла толщиной 8 мм с обеих сторон стеклопакета.
• Улучшение шумоизоляции по сравнению с простым одинарным стеклом.
• Более современный внешний вид фасада без необходимости кардинально менять архитектуру существующего здания.
• Возможность точно адаптировать систему под размеры конкретного проёма, в том числе при реконструкции и замене старого остекления.
• Возможность разделить этапы работ, если часть отделки заказчик планирует выполнять собственными силами.
• Долговечность алюминиевого каркаса с порошковой окраской RAL 9005 и сравнительно невысокие требования к последующему обслуживанию.
