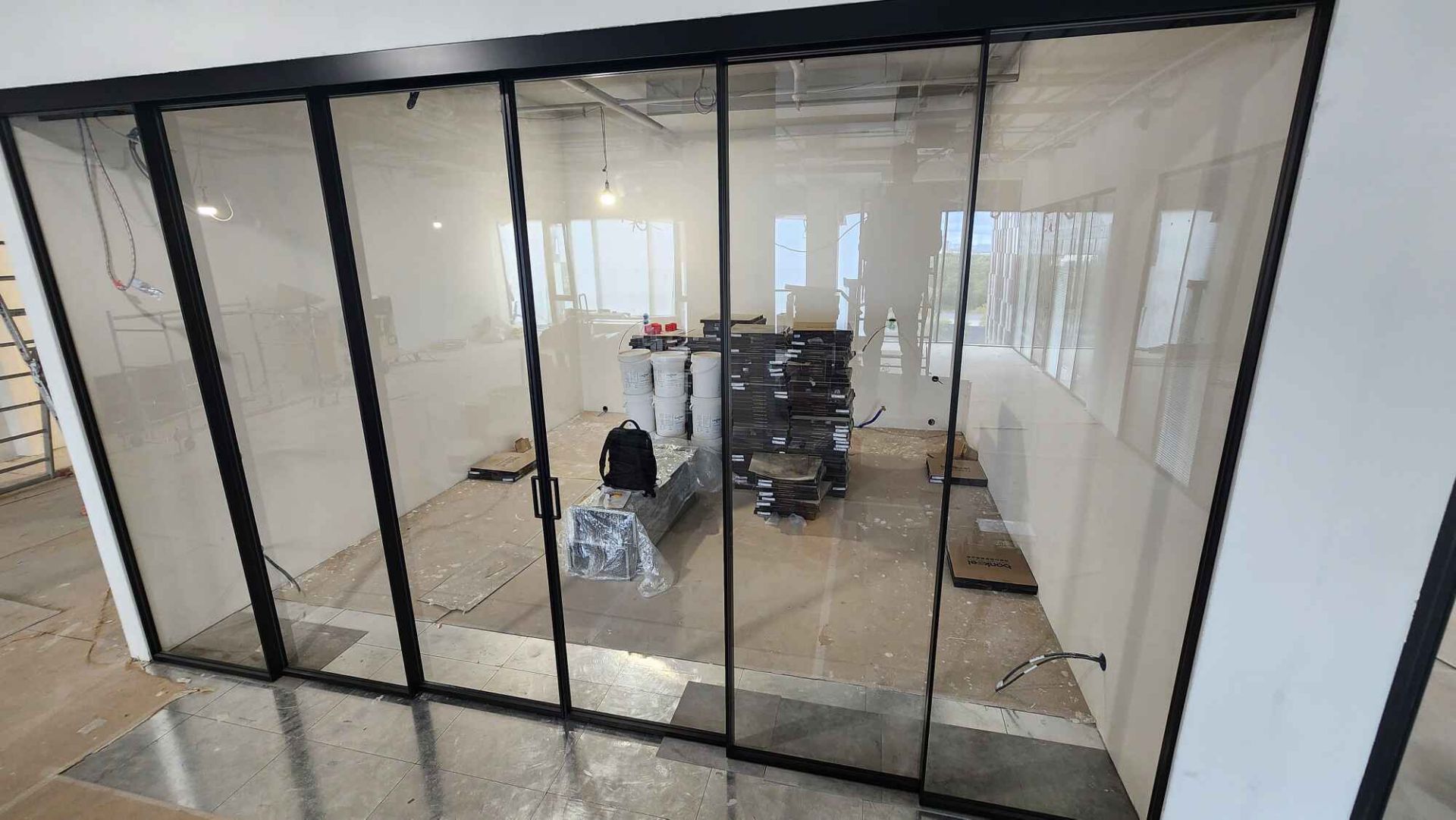

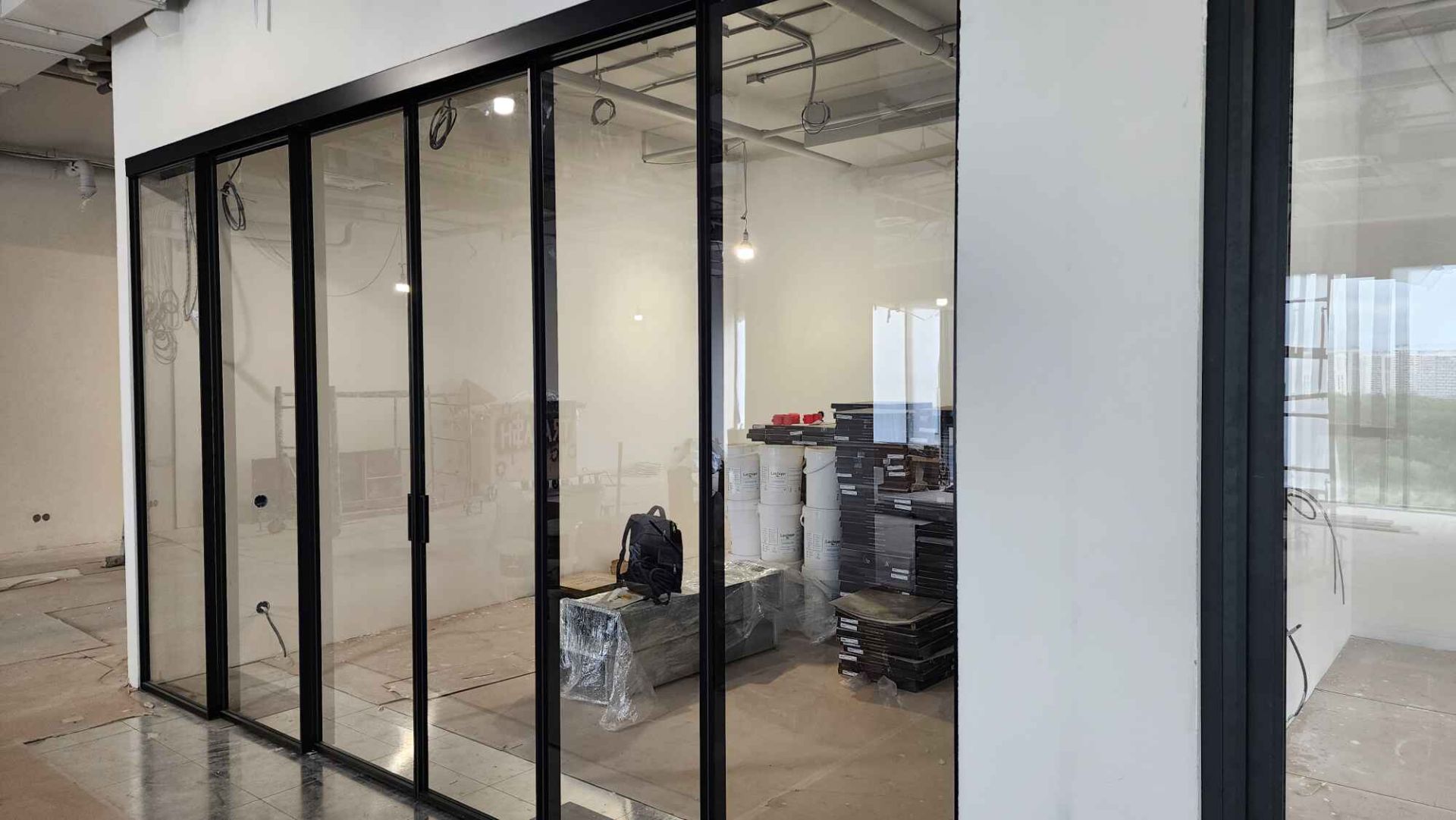

Телескопическая стеклянная перегородка в рамке RAL 9005 для просторного офиса БЦ «Останкино»

В Бизнес Центре «Останкино» по адресу Москва, Огородный проезд, 16/1, стр. 1 наша компания завершила очередной проект для постоянного заказчика. На этот раз задача отличалась от привычных решений: в одном из просторных офисов мы впервые установили телескопическую систему Grace в рамочном исполнении RAL 9005. При ширине проёма 4602 мм и высоте 2735 мм конструкция позволяет в собранном состоянии получить свободный проход шириной 3053 мм. Для заполнения использовали закалённое стекло толщиной 4 мм. Решение получилось достаточно лёгким визуально, но при этом сохранило чёткую геометрию и выраженный контур благодаря чёрной рамке.

К системе Grace пришли не случайно. За годы работы в БЦ «Останкино» мы хорошо изучили требования заказчика и особенности помещений, поэтому здесь было важно не просто установить ещё одну стеклянную перегородку, а сохранить максимально широкий проход и при необходимости быстро трансформировать пространство. Телескопическая схема как раз решает эту задачу: полотна компактно собираются, не перегружая офис и не отнимая лишнюю площадь. Работы выполнили оперативно, в согласованном с заказчиком темпе и без затягивания монтажа; результатом клиент вновь остался доволен — как самой конструкцией, так и организацией работ со стороны «Гласстрой».

Проверка проёма и подготовка места монтажа

До начала сборки мы повторно проверили фактическую геометрию проёма и сопоставили её с рабочими размерами изготовленной конструкции. Ширина зоны установки составляла 4602 мм, высота — 2735 мм. Для телескопической системы этот этап особенно важен: небольшая ошибка по уровню или параллельности впоследствии проявляется не только визуально, но и непосредственно в движении полотен. Мы проверили горизонталь верхней зоны крепления, вертикальность примыканий и отметку чистого пола, после чего перенесли осевые линии конструкции лазерным уровнем.

Разметка направляющей системы

После контрольного замера мы выполнили точную разметку линии перемещения створок. Для проёма шириной более 4,6 м это уже не формальность: направляющая должна сохранять геометрию по всей рабочей длине, иначе несколько последовательно движущихся полотен начинают накапливать отклонение. Положение каждого узла определяли относительно единой базовой оси, а не от уже установленной соседней детали.

Особое внимание уделили верхнему основанию. Телескопические стеклянные конструкции передают основную нагрузку от движущихся полотен на верхнюю направляющую, поэтому крепление должно выполняться к подготовленному надёжному основанию. Тип и расположение крепежа в подобных системах подбираются с учётом конструкции перекрытия, массы полотен и схемы конкретного узла. Здесь попытка выиграть несколько минут на разметке почти всегда оборачивается более долгой регулировкой уже после навески стекла.

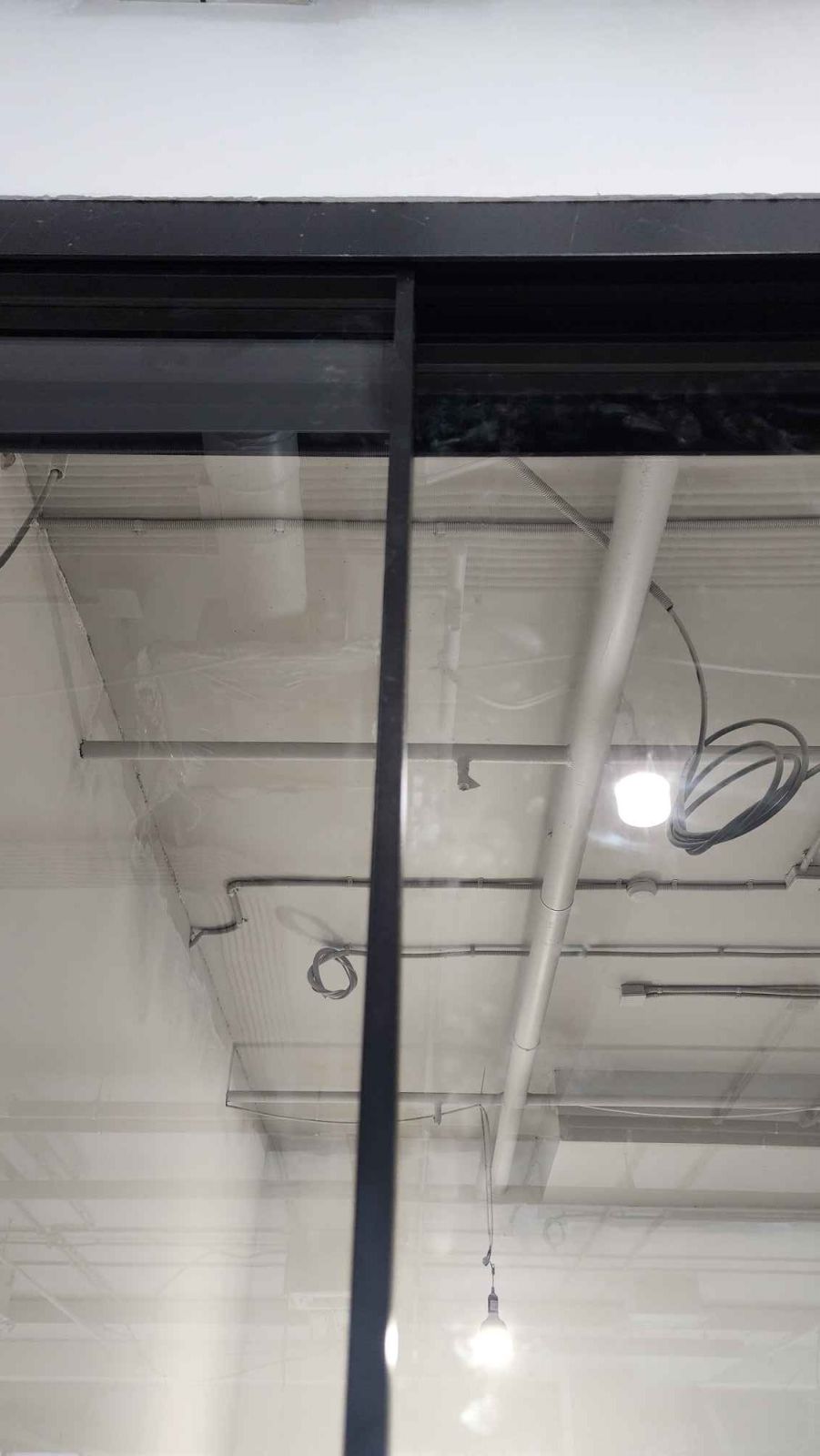

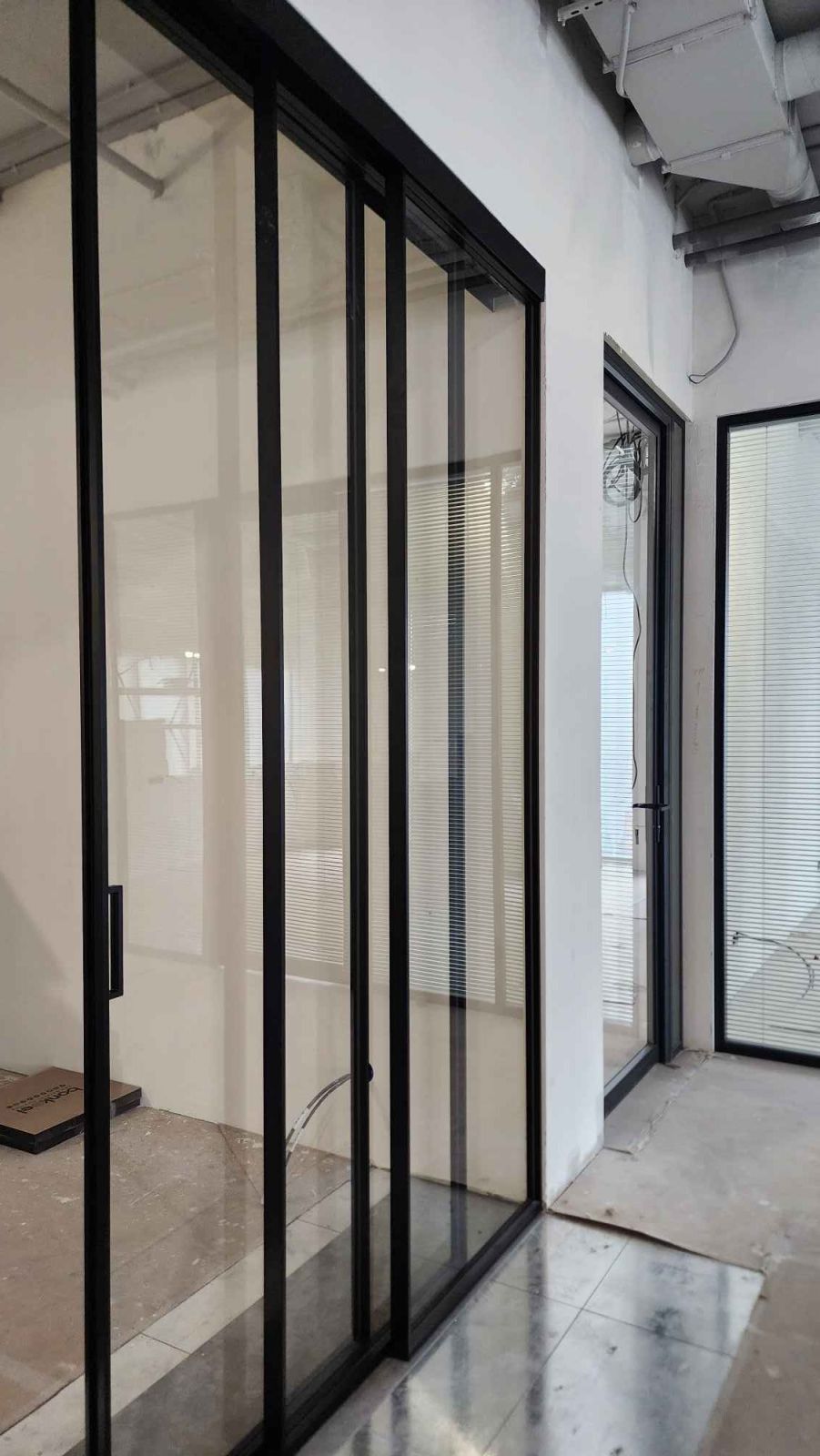

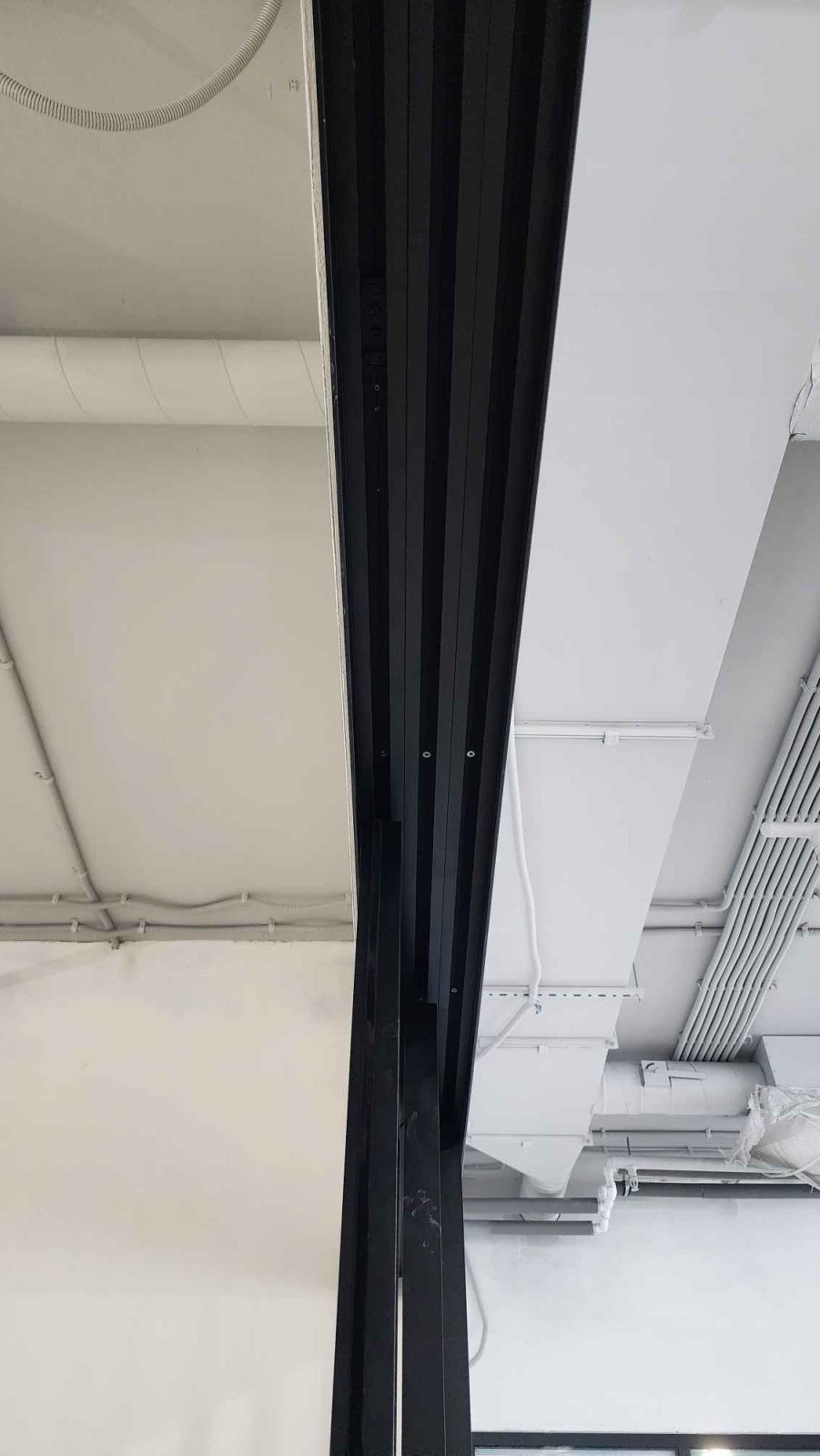

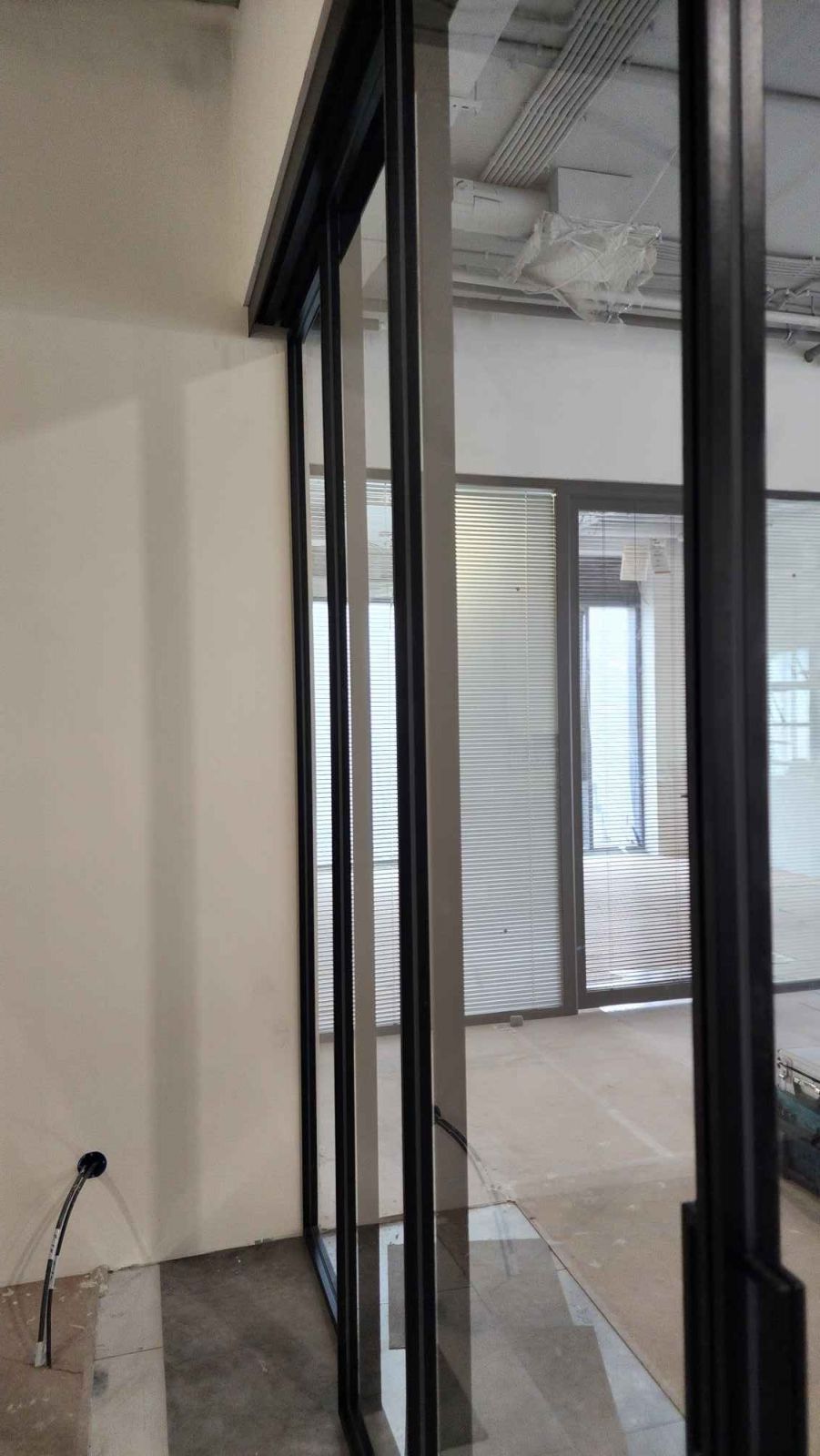

Монтаж верхней направляющей

Следующим этапом мы установили несущую направляющую и выставили её относительно линии проёма. Сначала крепёж фиксировали с возможностью корректировки, затем ещё раз проверяли положение трека лазерным уровнем, прямолинейность и отсутствие локальных отклонений. Только после этого крепления окончательно затягивали.

Для полотен высотой 2735 мм даже небольшая погрешность в верхней части становится заметной внизу. Поэтому после механического крепления мы повторно проверили весь рабочий участок и лишь затем перешли к установке подвижных элементов системы.

Сборка рамных полотен

Рамы Grace были выполнены в цвете RAL 9005. В качестве заполнения использовали закалённое стекло толщиной 4 мм. Размеры стекла определялись заранее по рабочей документации: после термической закалки стекло уже нельзя подрезать или дорабатывать обычными способами, поэтому точность изготовления здесь напрямую связана с качеством последующей сборки.

При подготовке полотен мы контролировали диагонали рам, положение стекла, уплотнений и сопряжений профиля. Геометрическая ошибка одной секции для телескопической конструкции особенно неприятна: она может почти не проявляться в неподвижном состоянии, но становиться заметной в момент последовательного движения нескольких створок.

Установка ходовых механизмов

После подготовки рам мы смонтировали ходовые элементы и подготовили секции к навеске. Основная особенность системы заключалась в том, что несколько полотен должны были работать не как отдельные раздвижные створки, а как единый телескопический механизм.

При перемещении ведущего элемента остальные секции последовательно включались в движение, а при открывании собирались в компактный пакет. Именно здесь требовалась наиболее аккуратная настройка: каждая створка должна была начинать и завершать движение в расчётный момент, без рывка, перекоса или удара о соседнее полотно.

Навеска стеклянных секций

Полотна устанавливали последовательно. После навески каждой секции мы отдельно проверяли её движение по рабочему участку, вертикальность рамы, положение относительно пола и взаимодействие с направляющими элементами. Только после этого переходили к следующему полотну.

Такой порядок дал возможность сразу локализовать возможную погрешность. Если навесить весь комплект одновременно, а затем обнаружить повышенное сопротивление или перекос, определить источник проблемы значительно сложнее. Здесь мы сознательно двигались поэтапно.

Выставление полотен по высоте

После установки всех секций мы отрегулировали их положение относительно чистого пола и друг друга. При общей высоте 2735 мм параллельность линий рам хорошо заметна, особенно на профиле RAL 9005, поэтому даже небольшие расхождения требовали корректировки.

Мы проверяли вертикальность боковых стоек, технологические зазоры, отсутствие контакта рам с полом, положение соседних секций и свободный ход по всей длине направляющей. Регулировка выполнялась не только по уровню, но и с обязательной проверкой конструкции в движении.

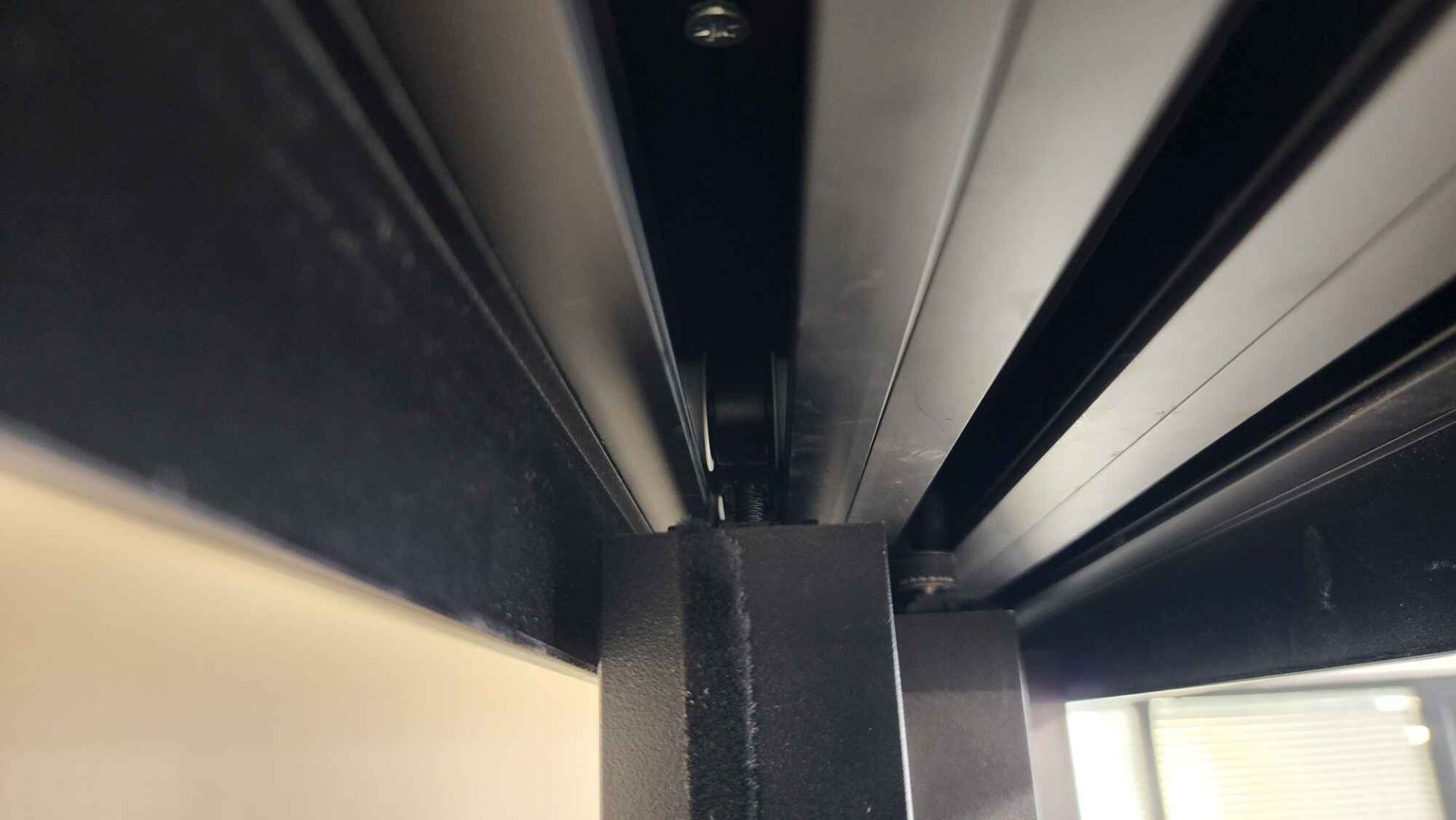

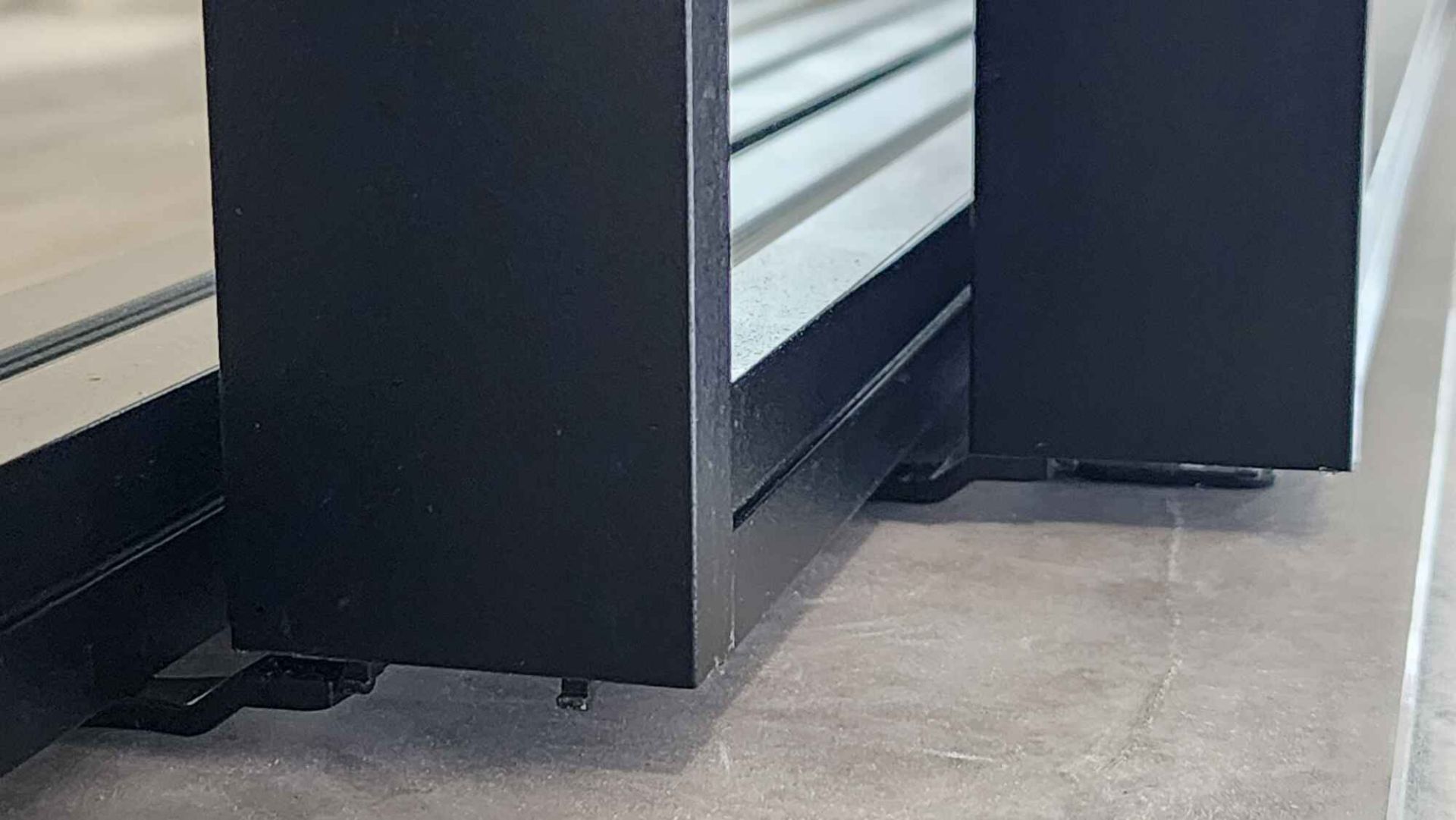

Настройка телескопического движения

Одним из наиболее ответственных этапов стала настройка последовательного раскрытия системы. Перегородка должна была не просто перемещаться по направляющей, а предсказуемо работать как единый механизм: при открывании секции последовательно собирались, а при закрывании возвращались в рабочее положение без нарушения геометрии.

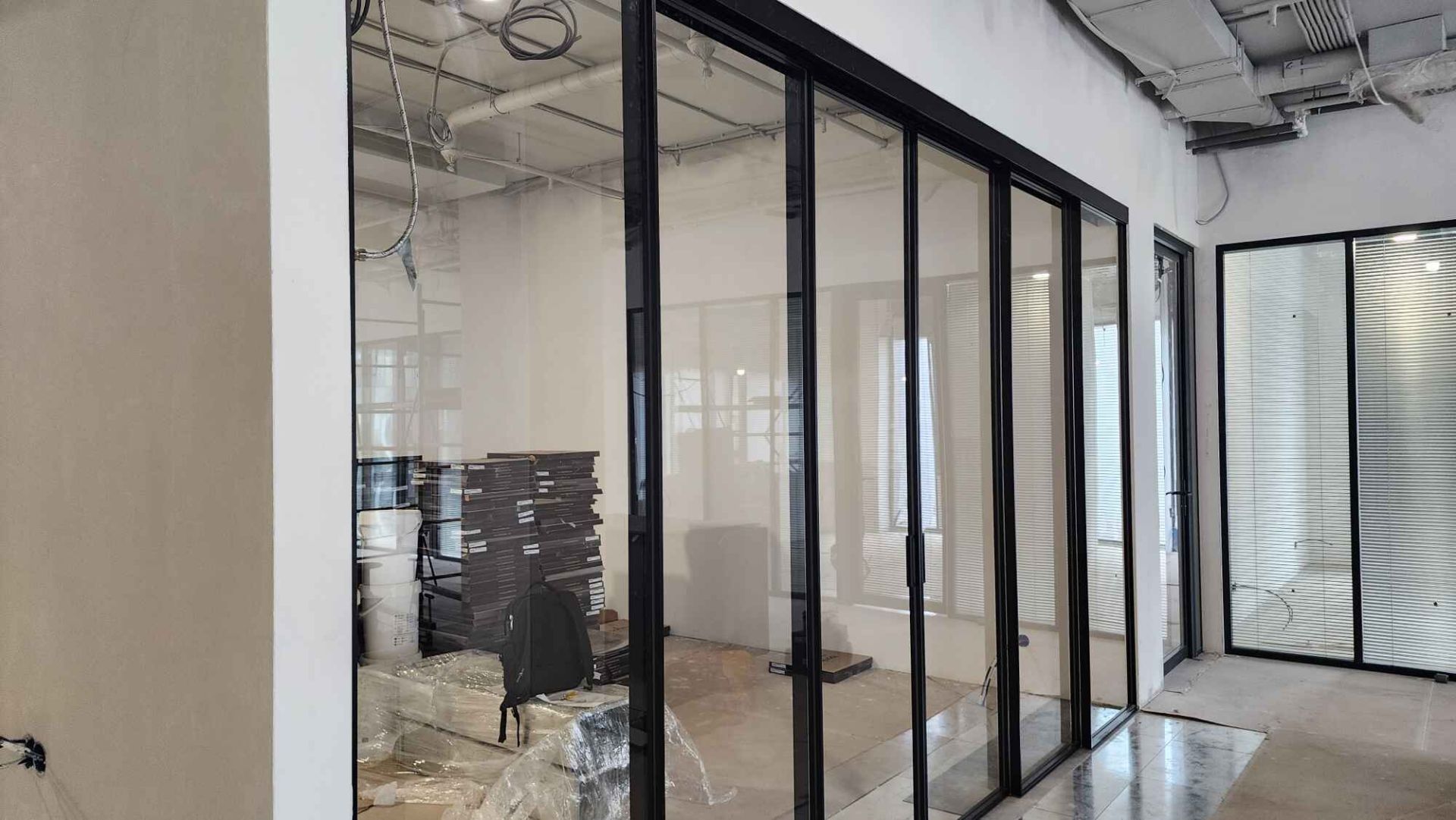

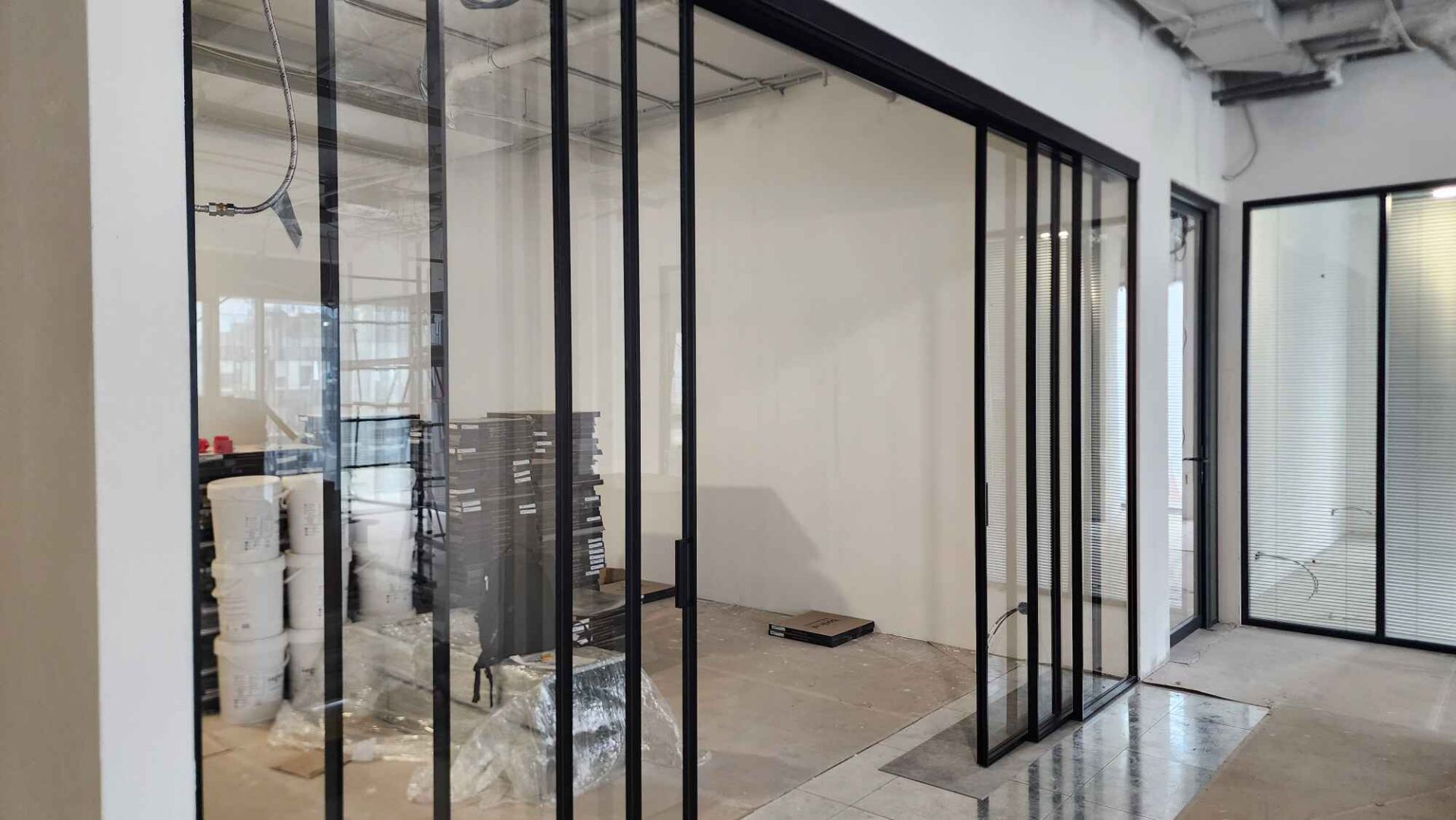

В результате при общей ширине проёма 4602 мм мы получили свободный проход 3053 мм. Это около 66,3% исходной ширины. Для офисного пространства такой показатель имеет практическое значение: в закрытом состоянии перегородка формирует отдельную зону, а в открытом не превращает проход в узкий коридор.

Регулировка направляющих и ограничителей

После настройки движения мы выставили конечные положения полотен и проверили работу ограничителей. Створки должны были останавливаться в расчётных точках без жёсткого удара по раме или соседним элементам. Одновременно контролировали направляющие узлы, отвечающие за устойчивость высоких полотен в поперечной плоскости.

Слишком свободное положение может привести к раскачиванию секций, а излишне плотная регулировка — к повышенному сопротивлению при движении. Поэтому параметры уточняли постепенно, каждый раз выполняя полный цикл открывания и закрывания.

Проверка работы всей перегородки

После окончательной сборки мы несколько раз полностью трансформировали конструкцию. Проверяли начало движения, последовательность включения полотен, плавность хода, положение пакета в открытом состоянии и совпадение рам после закрывания.

Финальная приёмка

В завершение мы очистили профиль и стекло от монтажных загрязнений, осмотрели стыки и примыкания, ещё раз проверили работу всей механики. Чёрное покрытие RAL 9005 достаточно требовательно к качеству сборки: на нём хорошо заметны несовпадение линий, следы монтажа и неточные сопряжения, поэтому финишному осмотру уделили отдельное внимание.

Готовую систему передали заказчику после полного цикла проверки. Для нас критерием завершённой работы был не просто установленный проём размером 4602 × 2735 мм, а спокойная и понятная эксплуатация конструкции: плавное движение, корректная последовательность складывания полотен и сохранение широкого прохода после их сборки.

Гибкое управление пространством

Телескопические стеклянные перегородки такого типа решают сразу несколько практических задач: позволяют быстро разделять большой офис на самостоятельные функциональные зоны, затем снова объединять их, сохраняют естественное освещение и не требуют возведения капитальных стен. В случае с системой Grace особенно важным стало то, что при исходной ширине проёма 4602 мм в собранном положении сохранился проход 3053 мм. Для заказчика это прежде всего возможность использовать одну и ту же площадь по разным сценариям в течение рабочего дня: сегодня как единое помещение, завтра — как отдельную переговорную или изолированную рабочую зону, причём без демонтажа и новых строительных работ.

Где особенно уместны телескопические перегородки

• Бизнес-центры и крупные офисы — для разделения open space, переговорных и рабочих зон.
• Переговорные и конференц-залы — когда одно помещение должно использоваться в нескольких форматах.
• Учебные центры и корпоративные университеты — для изменения размеров аудиторий под разные группы.
• Гостиницы и апарт-отели — в конференц-залах, ресторанах и многофункциональных помещениях.
• Рестораны и банкетные площадки — для временного формирования отдельных залов и VIP-зон.
• Шоурумы и выставочные пространства — когда конфигурация помещения регулярно меняется.
• Медицинские и косметологические центры — для организации отдельных функциональных зон.
• Фитнес-клубы — для разделения студий и залов групповых занятий.
• Коворкинги — для создания переговорных и временно изолированных рабочих пространств.
• Частные дома и просторные квартиры — для разделения кухни и гостиной, кабинета или других крупных помещений.
• Банки и клиентские офисы — когда требуется совместить открытость пространства с возможностью его разделения.
• Музеи, галереи и общественные центры — для залов, которые используются по разным сценариям.

Отзыв заказчика

До начала работ у нас были вопросы по самой механике телескопической перегородки: всё-таки проём большой, полотна высокие, и хотелось понимать, не будет ли конструкция тяжёлой в использовании, не появятся ли со временем перекосы и насколько компактно она действительно будет собираться. Отдельно переживали за внешний вид чёрной рамки в интерьере — на чертеже одно, а в готовом офисе восприятие может быть другим. После монтажа эти сомнения ушли: система двигается плавно, проход остаётся действительно широким, а конструкция выглядит аккуратно и не перегружает помещение. С компанией «Гласстрой» мы работаем не первый раз, поэтому в части организации монтажа были спокойны — и здесь всё также прошло без лишних сложностей

Мнение менеджера

«Для нас этот проект был интересен тем, что в БЦ «Останкино» мы работаем давно, но именно телескопическую систему Grace в рамке RAL 9005 здесь устанавливали впервые. Основные сложности были связаны с большим проёмом 4602 × 2735 мм, необходимостью точно выставить направляющую и добиться корректного последовательного движения полотен без перекосов и рывков. На этапе монтажа несколько раз перепроверяли геометрию, регулировали положение створок и синхронизацию механизма, потому что в такой конструкции ошибка даже в несколько миллиметров может заметно сказаться на работе всей системы. При этом важно было не затягивать работы и не мешать обычной эксплуатации офиса, поэтому монтаж и настройку организовали поэтапно, без лишних пауз. В согласованные с заказчиком сроки уложились, а после финальной регулировки система сразу была передана в эксплуатацию», — Татьяна Блохина, менеджер компании «Гласстрой.

Что получает заказчик

• Гибкую трансформацию помещения — один и тот же офис можно использовать как единое пространство или разделять на отдельные зоны.
• Максимально широкий проход — телескопическая схема позволяет компактно собрать полотна.
• Экономию полезной площади — для открывания не требуется зона распаха.
• Сохранение естественного света — стекло не создаёт ощущения глухой капитальной стены.
• Визуальную лёгкость — крупная конструкция не перегружает интерьер.
• Возможность быстро менять сценарий эксплуатации помещения.
• Отсутствие необходимости регулярно выполнять строительную перепланировку.
• Удобное ежедневное использование после точной регулировки механизма.
• Изготовление конструкции под конкретный проём и интерьер.
• Возможность подобрать цвет профиля и конфигурацию стеклянного заполнения.
• Применение закалённого стекла в качестве безопасного заполнения.
• Единый комплекс работ: проектирование, производство, доставка, монтаж и регулировка.
