Москва, ул. Фотиевой, 6, к. 1 — территория НКЦ №2 ФГБНУ «РНЦХ им. акад. Б.В. Петровского». Здесь мы реализовали комплекс стеклянных решений: козырьки на зажимном профиле, протяжённые ограждения на точечном креплении с П-поручнем и отдельный участок с тонированным триплексом Grey и декоративной накладкой. Объём не кажется чрезмерным, пока не начинаешь вникать в геометрию узлов и требования к безопасности.
Работы шли поэтапно, без резких ускорений, но и без провалов по времени. Сначала — козырьки, затем, после готовности закладных, контрольный замер и частичный запуск ограждений, и только потом — финальная сборка. В такой логике мы укладываемся быстрее, чем при линейном сценарии, хотя снаружи это не всегда очевидно.
Выбор в пользу триплекса и точечного крепления здесь не обсуждался долго. Медицинская среда требует прозрачности, но не прощает компромиссов по надёжности. Триплекс даёт предсказуемое поведение при нагрузках, а зажимной профиль и точечные узлы позволяют сохранить «чистоту» фасада без лишней массивности.
Объект оказался требовательным — несколько циклов проверок со стороны заказчика, уточнения по узлам, аккуратная работа с сопряжениями. Мы сознательно не форсировали этапы: в подобных проектах скорость — это следствие точности, а не наоборот. В итоге конструкции встали ровно туда, где и должны были быть.
Подготовка
Мы начали с выверки исходных данных — не формально, а с привязкой к фактической геометрии здания. Выполнили инструментальный обмер с фиксацией отклонений по плоскостям (в среднем до 6–8 мм на пролёт), проверили отметки закладных и несущих оснований. Параллельно согласовали рабочие узлы: для козырьков на зажимном профиле (RAL 7016) и для ограждений на точечном креплении. После этого сформировали КМД и карту раскроя стекла с учётом безопасных зазоров (3–5 мм на сторону) и компенсации температурных деформаций.
Козырьки
Монтаж стеклянных козырьков выполняли первыми — это позволило задать «верхнюю» геометрию и защитить входные зоны. Использовали триплекс 10+10 мм, прозрачный, с межслойной плёнкой, рассчитанной на эксплуатационные нагрузки и ударную стойкость. Зажимной профиль RAL 7016 закрепляли к подготовленным основаниям через анкерные узлы с контролем момента затяжки (в диапазоне 35–55 Н·м, в зависимости от анкера и основания). Плоскостность профиля держали в пределах ±2 мм на 2 м.
Параметры козырьков:
| Позиция | Длина (мм) | Вылет (мм) | Кол-во | Стекло |
|---|---|---|---|---|
| Тип 1 | 1700 | 1150 | 2 | Триплекс 10+10 |
| Тип 2 | 3000 | 1400 | 1 | Триплекс 10+10 |
| Тип 3 | 1700 | 1400 | 4 | Триплекс 10+10 |
| Тип 4 | 1400 | 1400 | 2 | Триплекс 10+10 |
Устанавливали стеклопакеты в профиль через эластомерные прокладки, исключая «жёсткий контакт» стекло–металл. Контролировали равномерность прижима и отсутствие точечных напряжений — это критично для ламинированного стекла при перепадах температур.
Ограждения (точечное крепление)

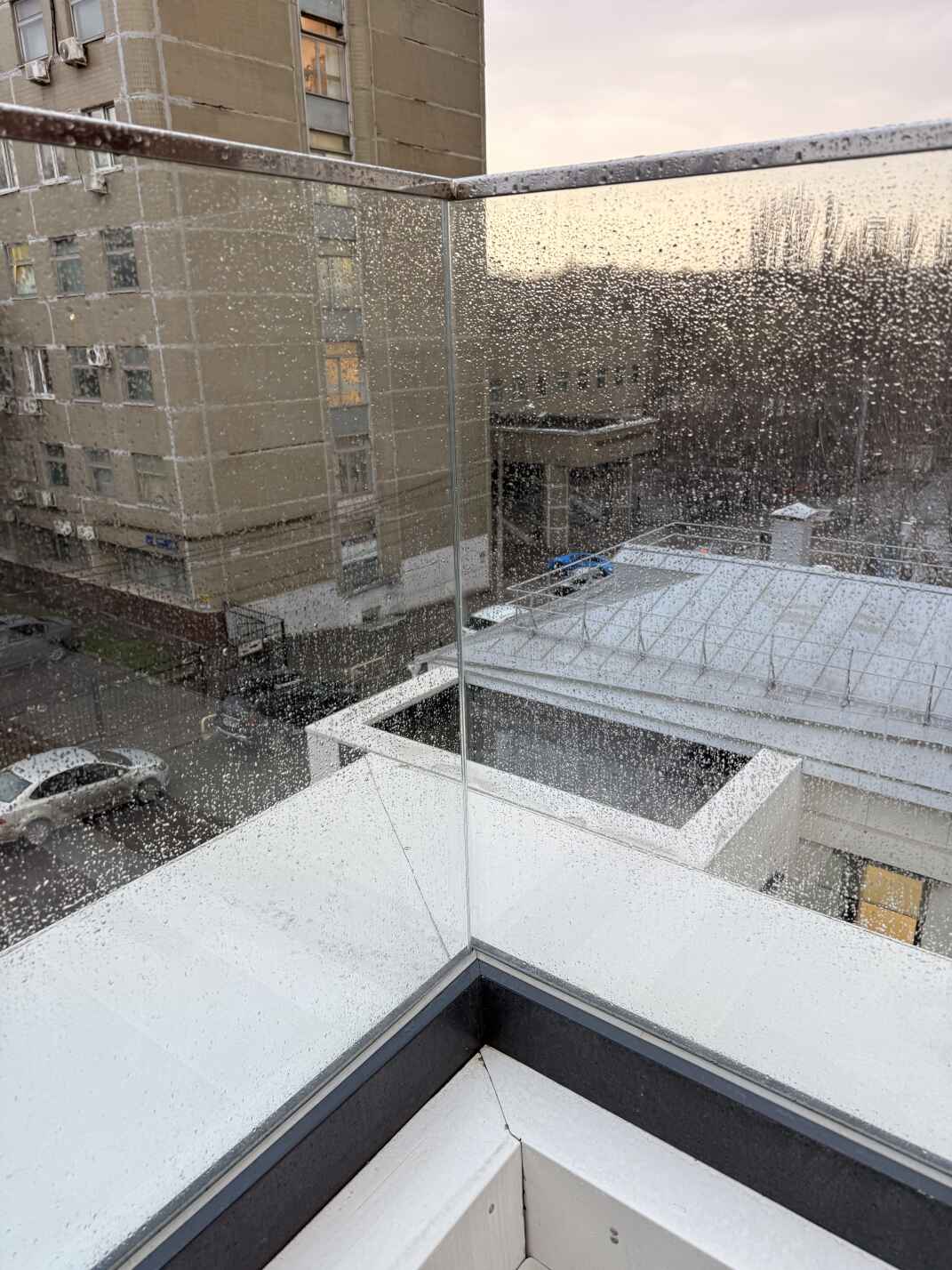

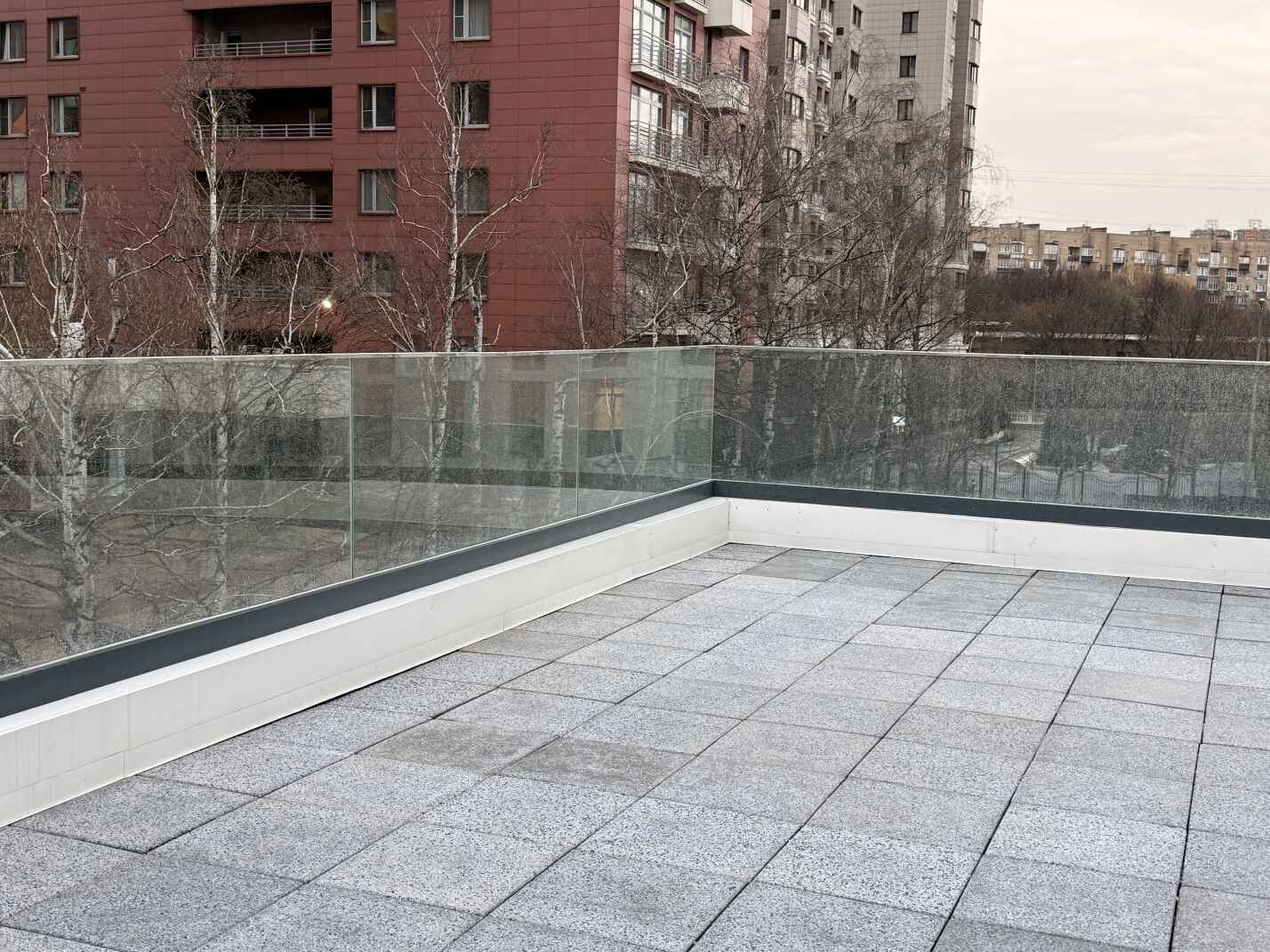

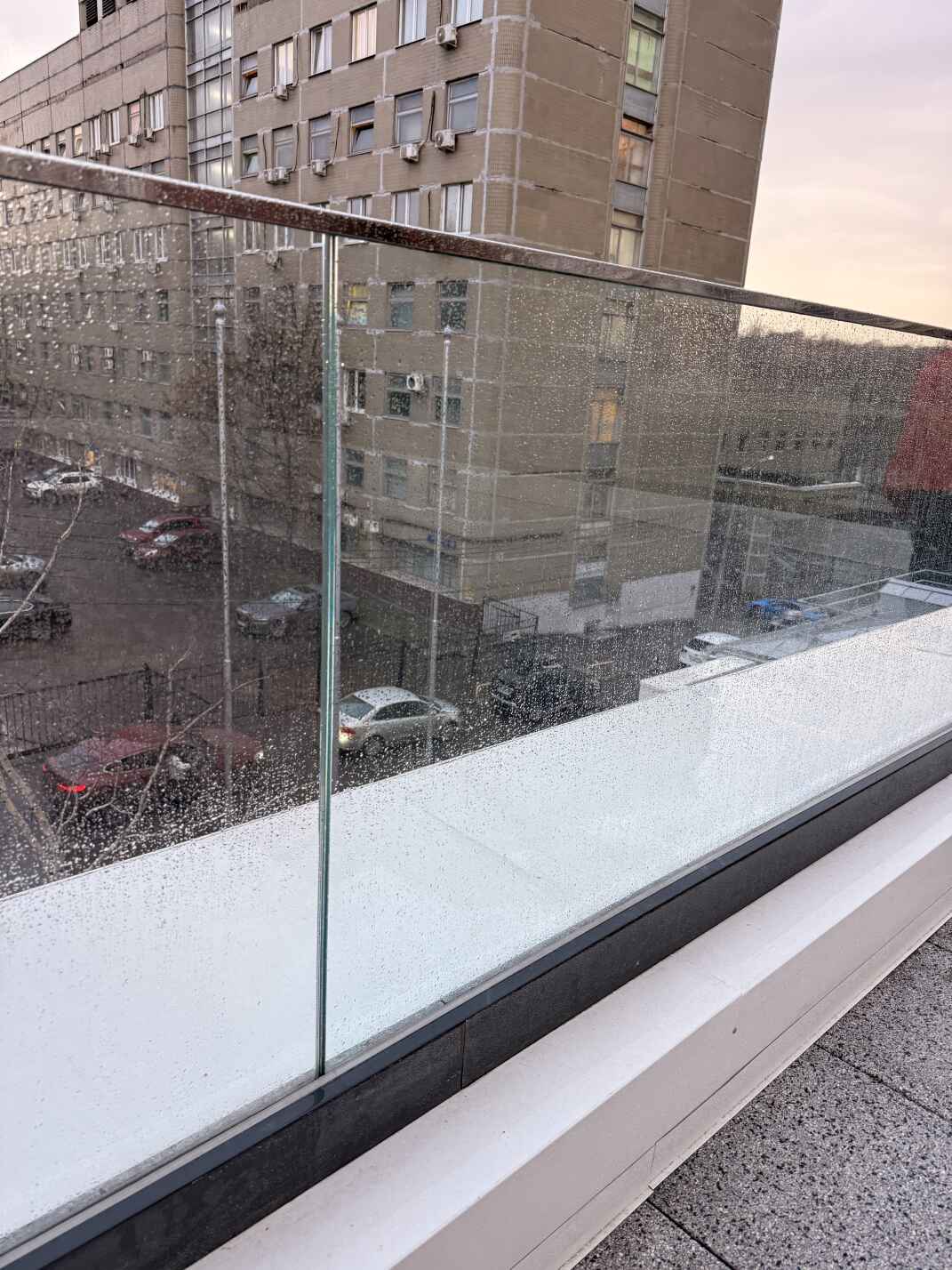

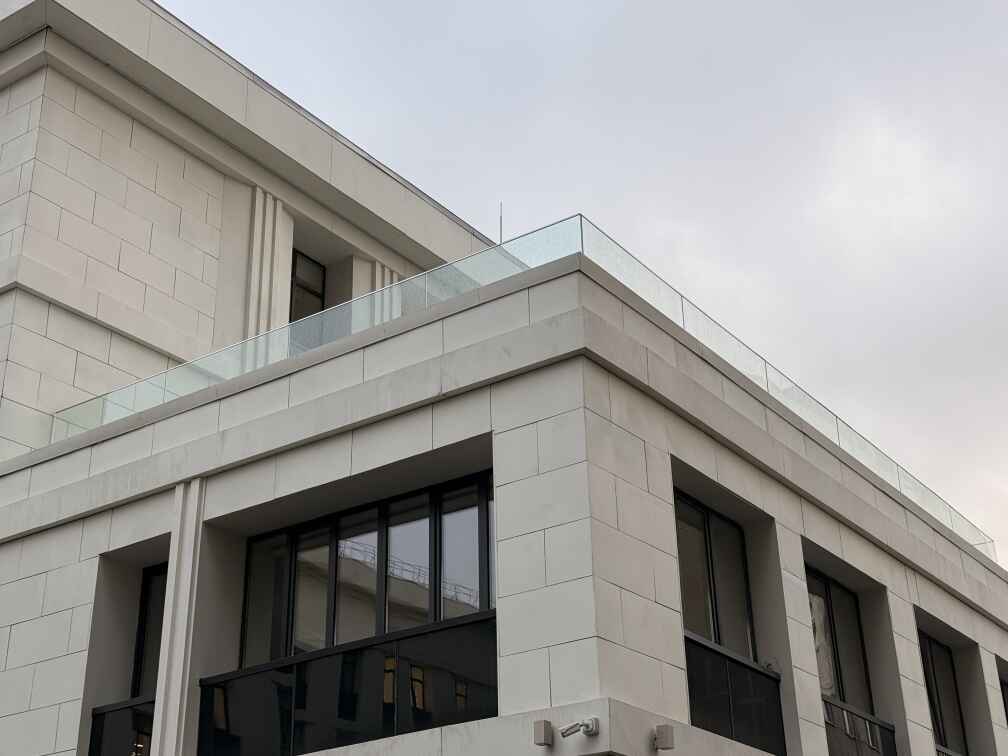

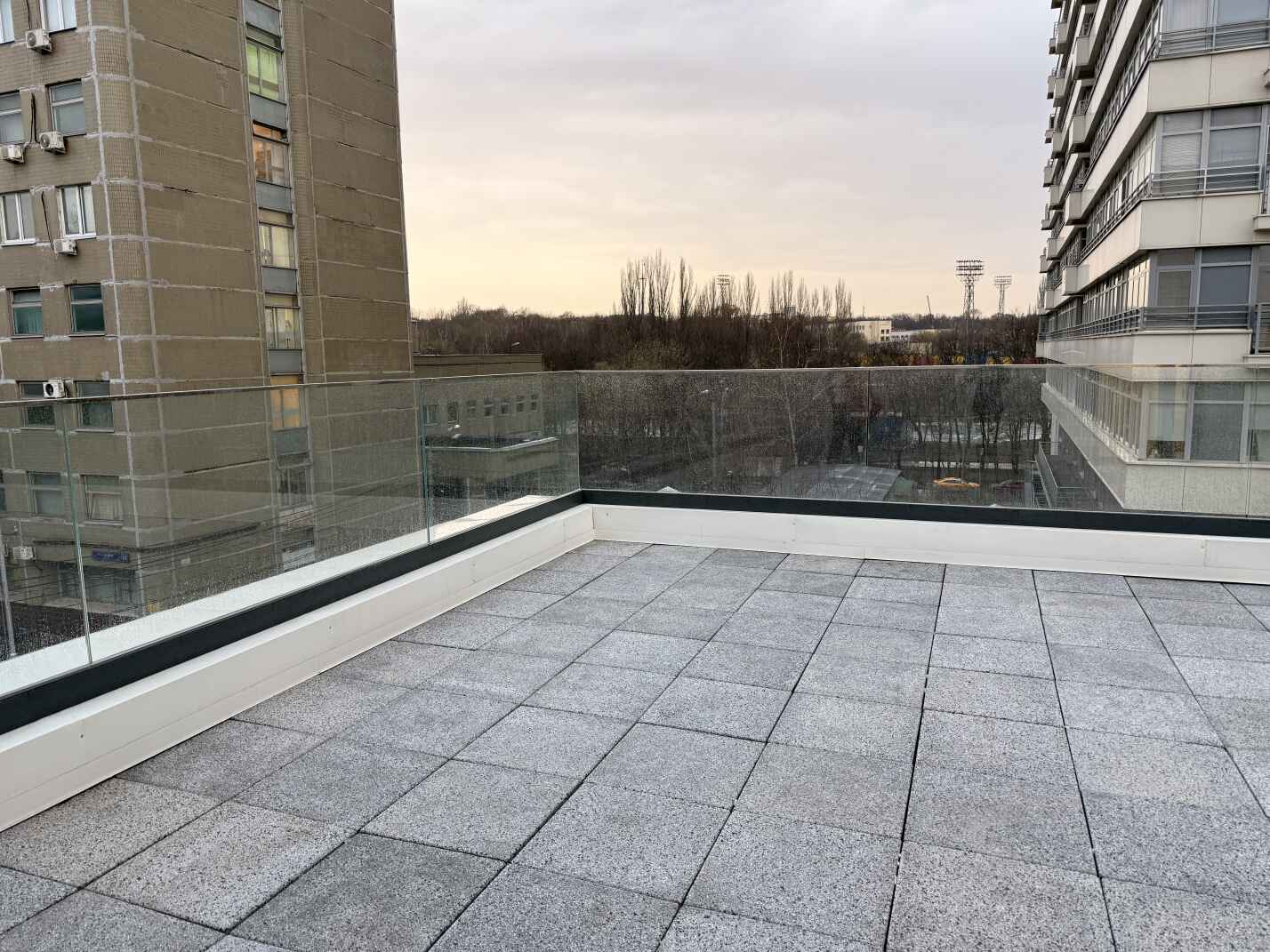

После готовности закладных перешли к ограждениям. Разметку выполняли по лазерной оси с допуском не более ±2 мм на 10 м. Точечные крепления (спайдерные узлы) выставляли по шаблонам, выдерживая межосевые расстояния и вертикальность стоек. Стекло — триплекс 8+8 мм, прозрачный, с обработкой кромки (полировка) и зенковкой под фурнитуру.
Основные параметры ограждений:
| Характеристика | Значение |
|---|---|
| Общая длина | 28 000 мм |
| Высота | 1 240 мм |
| Стекло | Триплекс 8+8 мм, прозрачный |
| Крепление | Точечное (спайдеры) |
| Поручень | П-образный, полированная нержавеющая сталь |
Монтаж вели «снизу вверх»: сначала базовые точки, затем навес стекла, далее — установка П-поручня. Поручень выравнивали по единой линии с контролем прогиба (не более L/500 на пролёт) и стыковали через скрытые соединители. Все резьбовые соединения фиксировали с контролем усилия, исключая перетяжку, способную вызвать локальные напряжения в стекле.

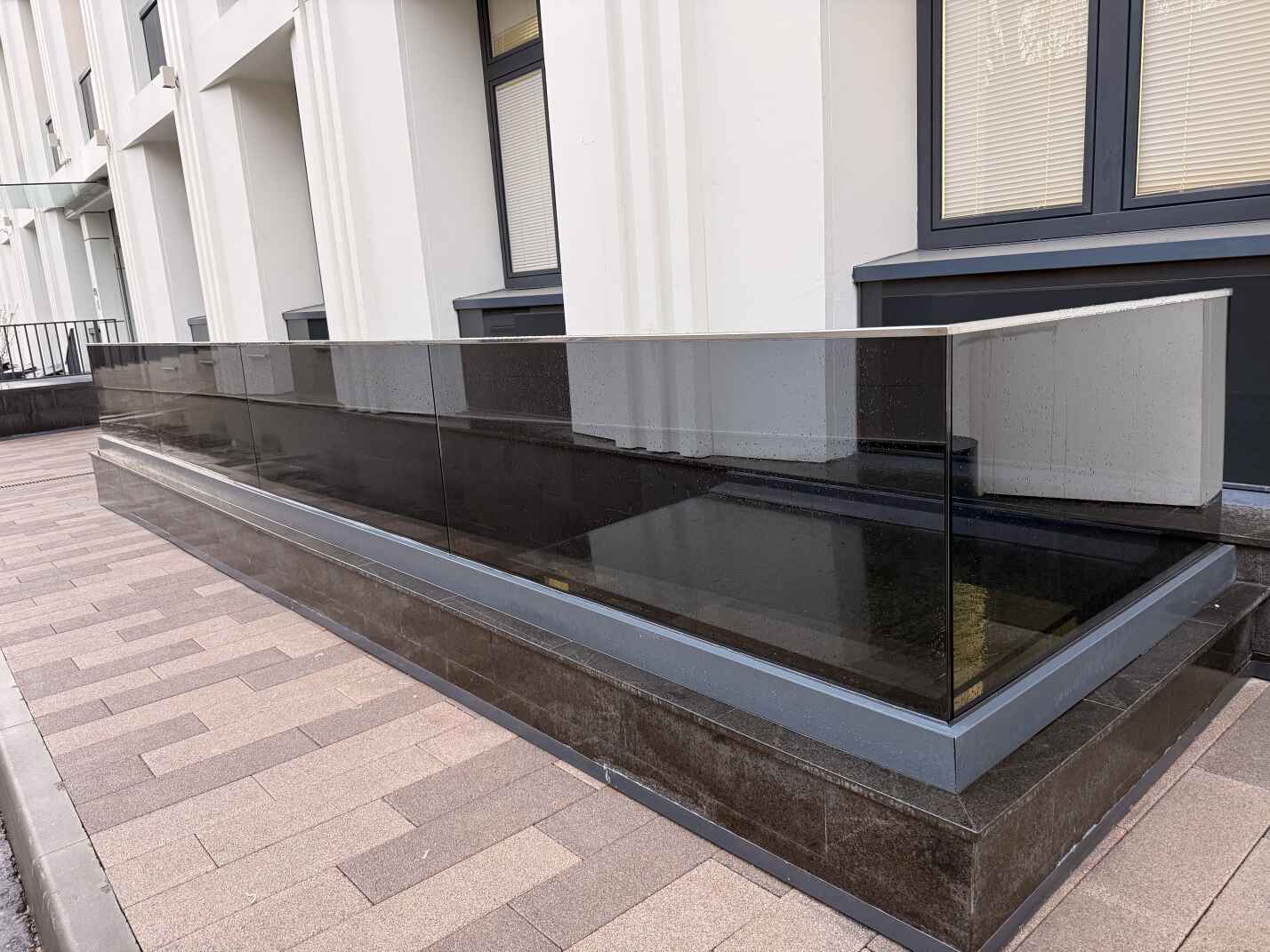

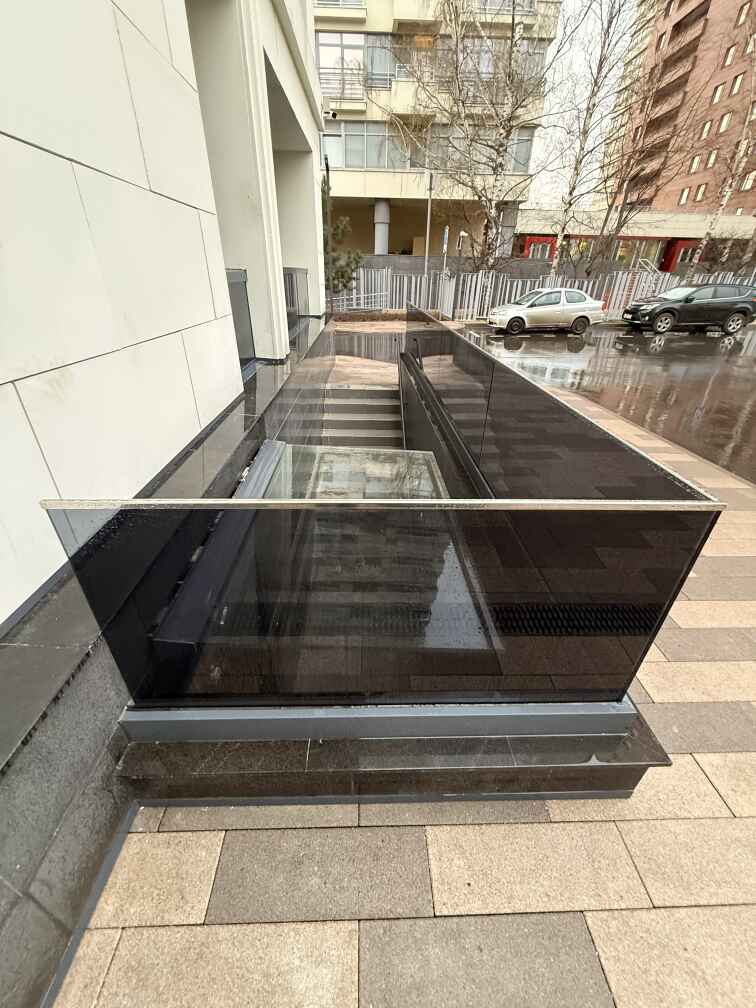

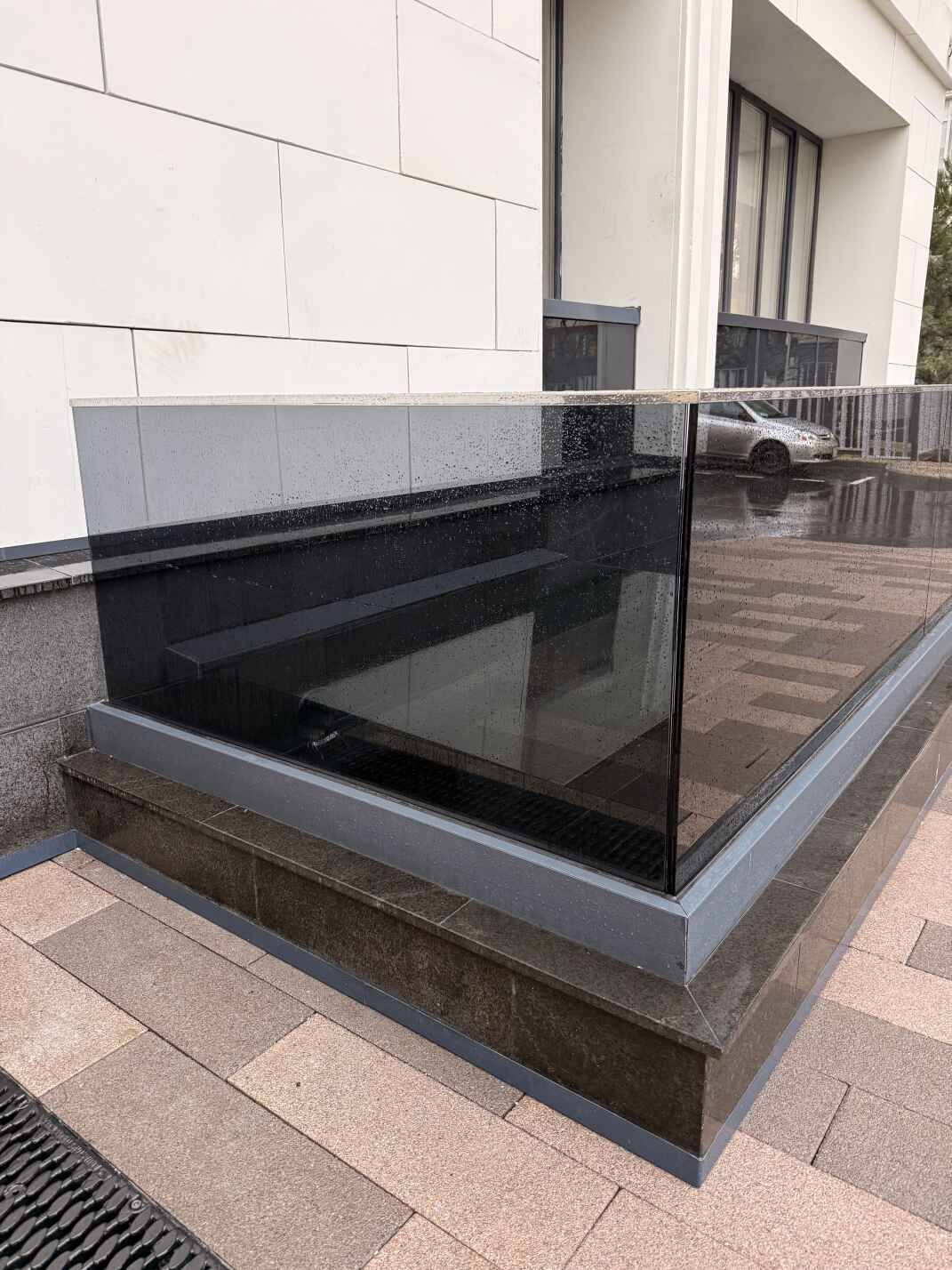

Ограждения (тонированный участок)

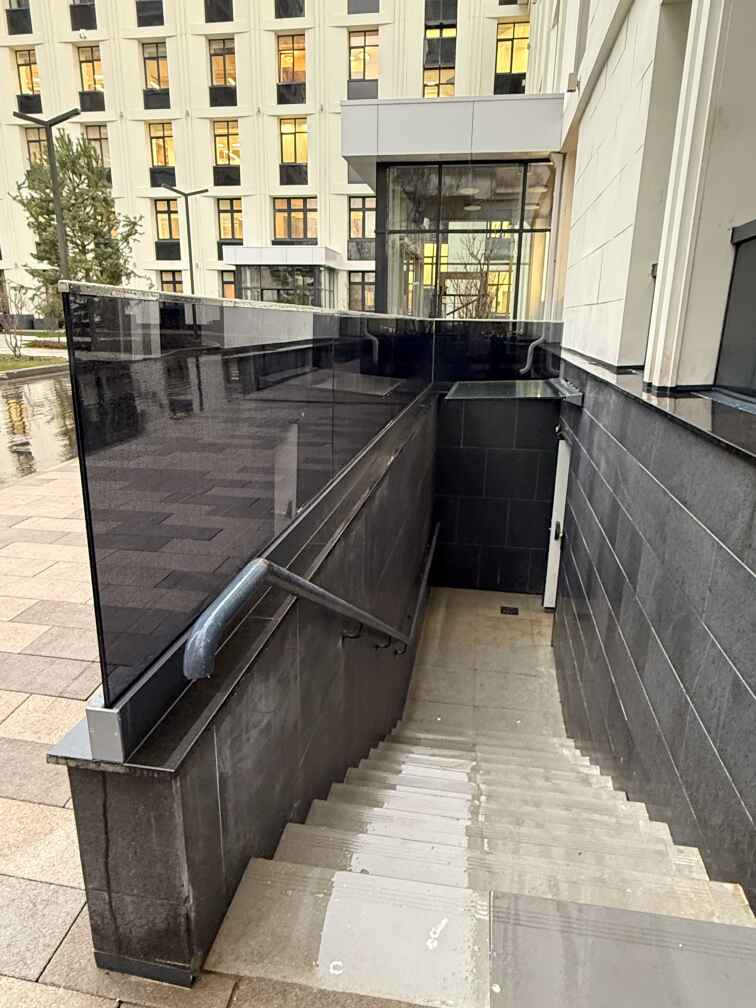

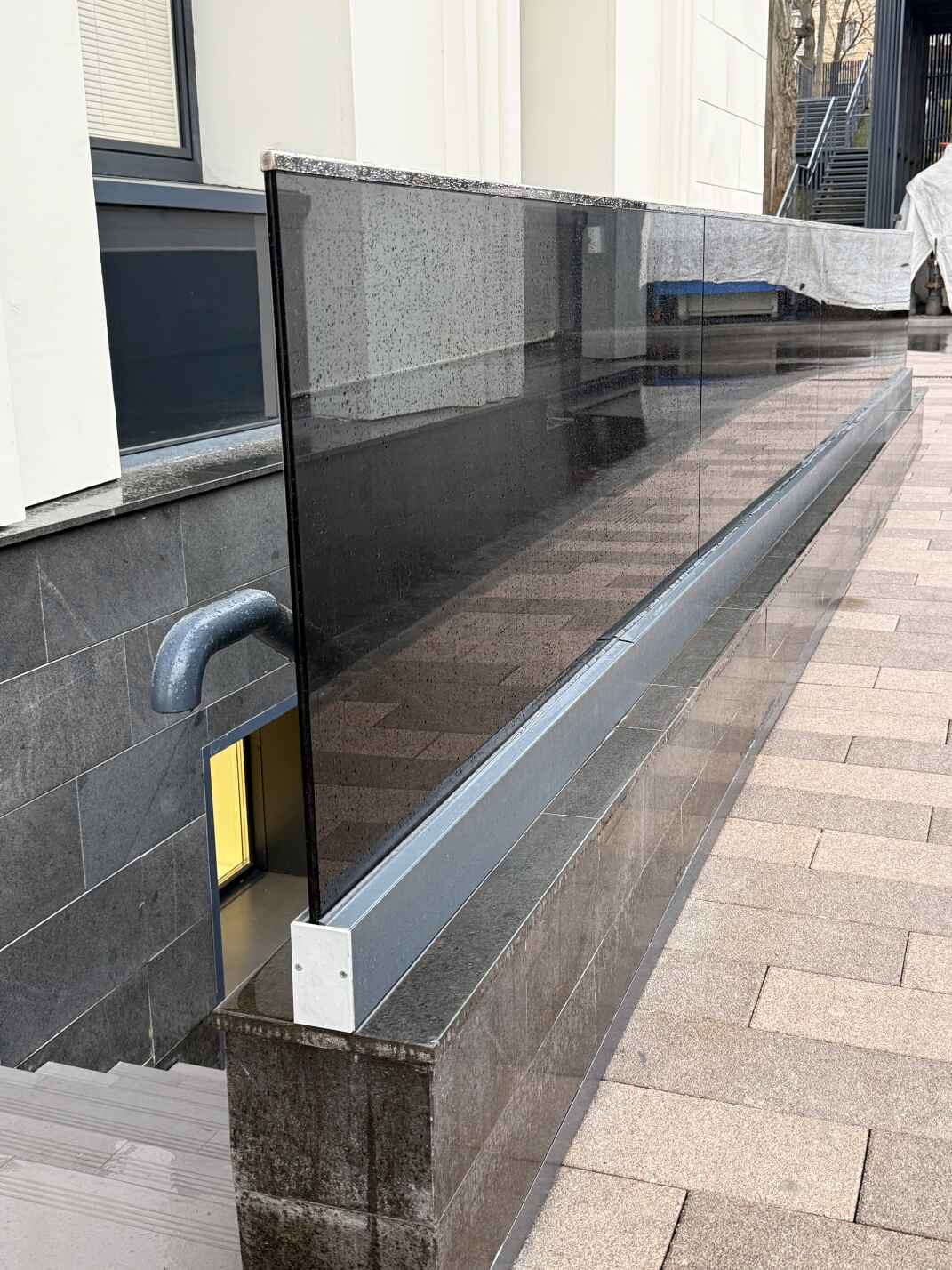

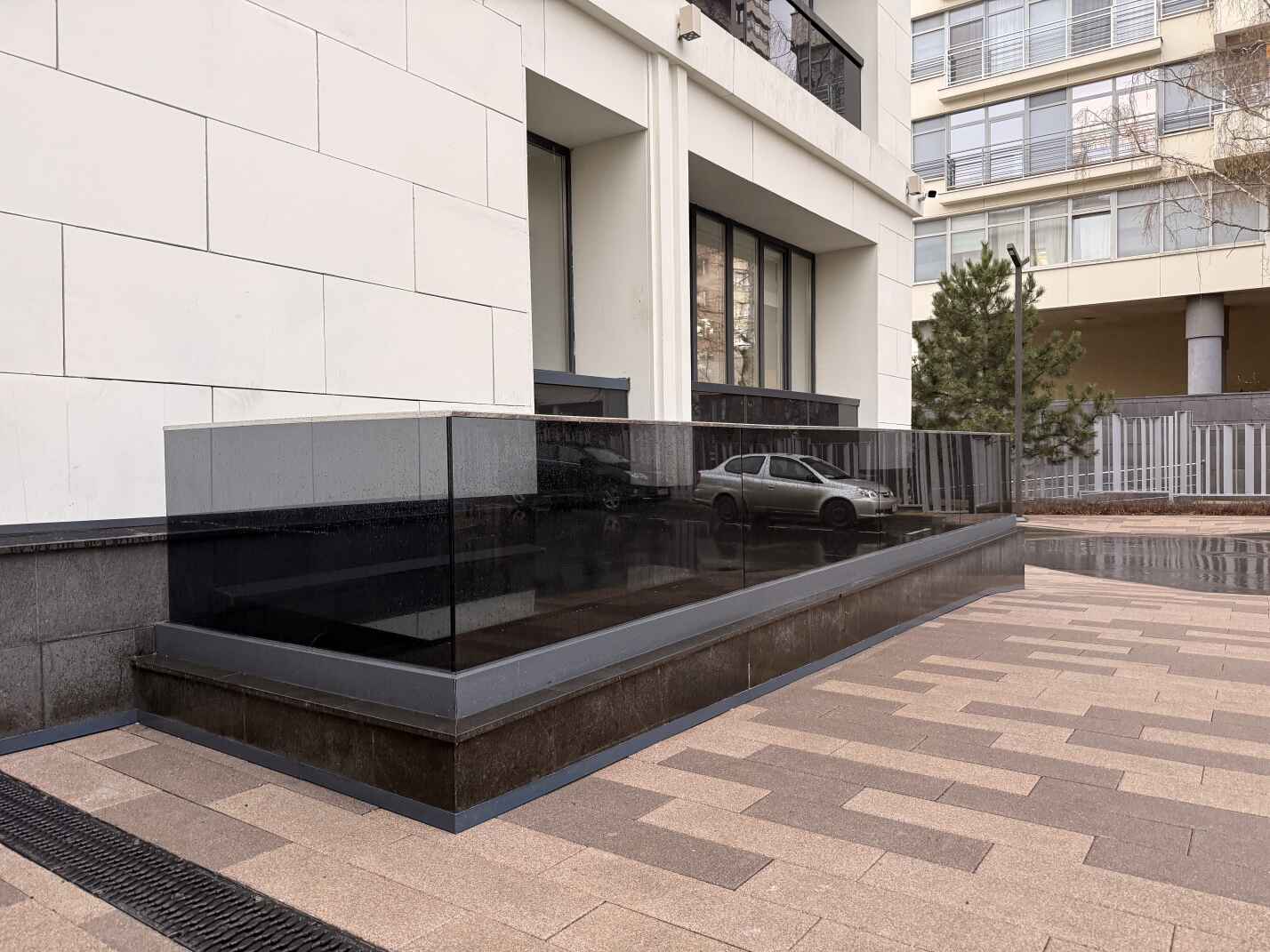

Отдельный участок выполнили из триплекса 6+6 мм, тонированного в массе Grey, с декоративной накладкой Т-102 №16. Здесь важна была не только несущая способность, но и визуальная «глубина» конструкции. Тонированное стекло устанавливали с теми же требованиями к зазорам (3–5 мм) и прокладкам, но дополнительно контролировали совпадение оттенка по партиям и ориентацию листов, чтобы избежать оптических искажений.
Юстировка и контроль
После установки всех элементов провели финальную юстировку: проверили вертикали/горизонтали, равномерность зазоров, сопряжения с примыкающими конструкциями. Допуски держали в пределах: отклонение по вертикали — до 2 мм на этаж, по горизонтали — до 2 мм на 2 м. Выполнили контрольный осмотр узлов, протяжку крепежа, проверку дренажных зазоров в профилях козырьков.
Работы завершили поэтапно, без «рывков», с обязательными проверками на каждом шаге. Такой подход замедляет старт, но ускоряет финиш — конструкции встали точно в проектные отметки, без доработок на месте.
Назначение
Конструкции такого типа закрывают сразу несколько задач, и делают это без избыточных решений: стеклянные козырьки из триплекса 10+10 мм с вылетом до 1400 мм берут на себя защиту входных групп от осадков и локальных ветровых нагрузок, одновременно снижая риск обледенения зоны прохода; ограждения из триплекса 8+8 мм на точечном креплении при высоте 1240 мм формируют безопасный контур движения с расчетной жесткостью и контролируемым прогибом, не перегружая пространство визуально; участок из триплекса 6+6 мм Grey с декоративной накладкой добавляет направленную приватность там, где это требуется, без потери светопропускания. В итоге заказчик получает не просто набор элементов, а управляемую среду: безопасную, понятную в эксплуатации и устойчивую к нагрузкам — систему, где защита, навигация и архитектурная «чистота» работают вместе, а не по отдельности.
Нормы
— ГОСТ 30698-2014 «Стекло закалённое строительное»;
— ГОСТ 30826-2014 «Стекло многослойное (триплекс). Технические условия»;
— ГОСТ 23166-2021 «Блоки оконные. Общие технические условия» (в части требований к светопрозрачным конструкциям и узлам примыкания);
— ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам» (по аналогии для герметизации и сопряжений);
— СП 20.13330.2016 «Нагрузки и воздействия» (расчёт ветровых и эксплуатационных нагрузок на козырьки и ограждения);
— СП 16.13330.2017 «Стальные конструкции» (расчёт и проверка несущих элементов и креплений);
— СП 118.13330.2012 «Общественные здания и сооружения» (требования к ограждениям и безопасности в зданиях медназначения);
— СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» (высоты, поручни, безопасность маршрутов);
— СП 70.13330.2012 «Несущие и ограждающие конструкции» (общие требования к монтажу и контролю качества);
— СНиП 3.03.01-87 «Несущие и ограждающие конструкции» (в части контроля монтажных работ и допусков);
— ТР ТС 014/2011 «Безопасность автомобильных дорог» (по аналогии требований к ограждениям в зонах движения пешеходов);
— ТР ТС 010/2011 «О безопасности машин и оборудования» (в части применяемой фурнитуры и крепёжных элементов).
Решения
Мы сознательно ушли от «типовых» узлов и собрали систему, где каждая деталь подчинена общей геометрии и условиям эксплуатации. Для козырьков на зажимном профиле RAL 7016 применили схему с перераспределением нагрузок по длине профиля — за счёт этого снизили концентрацию усилий в крайних точках при вылетах до 1400 мм и длине до 3000 мм, а также добились стабильной плоскостности без подкладочных «костылей». В узлах прижима использовали комбинированные эластомерные прокладки с разной жёсткостью, что позволило компенсировать микронеровности основания и исключить паразитные напряжения в триплексе 10+10 мм при температурных колебаниях.
В ограждениях на точечном креплении (триплекс 8+8 мм, высота 1240 мм, протяжённость 28 м) ключевым стало точное позиционирование спайдеров относительно осей — мы применили шаблоны с предварительной калибровкой и задали «жёсткую» базу, после чего стекло встало без подгонки на месте. П-поручень из полированной нержавеющей стали увязали в единую линию через скрытые соединители с контролем прогиба не более L/500, чтобы на длинных участках не возникало «волны». Отдельный участок из триплекса 6+6 мм Grey с накладкой Т-102 №16 реализовали с учётом ориентации листов и партии стекла — это убрало разночтения по оттенку и дало ровную, предсказуемую картинку при разном освещении. Вся система монтировалась поэтапно, с обязательной промежуточной юстировкой — не быстро, зато без возвратов и переделок.
Применение
— Медицинские учреждения (больницы, клиники, диагностические центры) — формирование безопасных маршрутов, защита входных групп и визуально «чистые» ограждения без перегрузки пространства;
— Общественные здания (бизнес-центры, МФЦ, учебные корпуса) — разграничение потоков людей при сохранении светопроницаемости и контроля зон;
— Транспортная инфраструктура (вокзалы, станции метро, аэропорты) — ограждения с высокой пропускной способностью и устойчивостью к эксплуатационным нагрузкам;
— Коммерческие объекты (ТРЦ, автосалоны, шоурумы) — сочетание безопасности и открытой архитектуры, где важно сохранить обзор и свет;
— Частные объекты (коттеджи, резиденции) — лестничные и террасные ограждения, козырьки над входами с минимальной визуальной массой;
— Гостиницы и апарт-отели — балюстрады, входные группы и зоны ожидания с повышенными требованиями к эстетике и износостойкости;
— Административные здания и ведомственные объекты — решения с предсказуемым поведением при нагрузках и строгим соответствием нормативам;
— Объекты с повышенными требованиями к дизайну (музеи, галереи, культурные центры) — прозрачные ограждения и козырьки, не конкурирующие с архитектурой пространства.
Комментарий менеджера с указанием имени. В виде цитаты опиши, какие возникли проблемы и сложности при реализации проекта, как решались задачи, удели внимание срокам. 1 абзац с заголовком.
Комментарий менеджера
«Объект оказался требовательным — не столько по объёму, сколько по контролю на каждом этапе. Мы столкнулись с тем, что фактическая геометрия основания отличалась от проектной, а закладные под ограждения были готовы не одновременно, из-за чего пришлось перестраивать график: сначала полностью закрыли этап с козырьками, затем после дополнительных замеров запускали ограждения частями. Параллельно проходили несколько циклов проверок со стороны заказчика — по узлам крепления, по допускам, по визуальному восприятию, и здесь важно было не ускоряться искусственно, а точно выдерживать технологию. В итоге мы сохранили сроки за счёт поэтапного монтажа и постоянной юстировки на месте — без возвратов и переделок, что для такого объекта критично», — менеджер проекта, Блохина Татьяна.
Преимущества
— Повышенный уровень безопасности: применение триплекса (10+10, 8+8, 6+6 мм) обеспечивает предсказуемое поведение при повреждении и устойчивость к эксплуатационным нагрузкам;
— Долговечность и износостойкость: нержавеющие элементы, полированные поручни и качественные уплотнения рассчитаны на интенсивную эксплуатацию без потери характеристик;
— Минимальные требования к обслуживанию: отсутствие сложных скрытых механизмов и продуманная система креплений упрощают уход и регламентные проверки;
— Архитектурная «чистота»: прозрачные ограждения и козырьки не перегружают пространство, сохраняют естественное освещение и визуальную лёгкость;
— Гибкость решений: возможность адаптации под фактическую геометрию объекта, поэтапный монтаж и точная юстировка без переделок;
— Соответствие нормативам: проектирование и монтаж с учётом ГОСТ, СП и требований к общественным и медицинским зданиям;
— Снижение эксплуатационных рисков: надёжные узлы крепления и контроль допусков уменьшают вероятность деформаций и аварийных ситуаций;
— Репутационная ценность: аккуратный, современный внешний вид входных групп и зон движения усиливает доверие посетителей и статус объекта.
