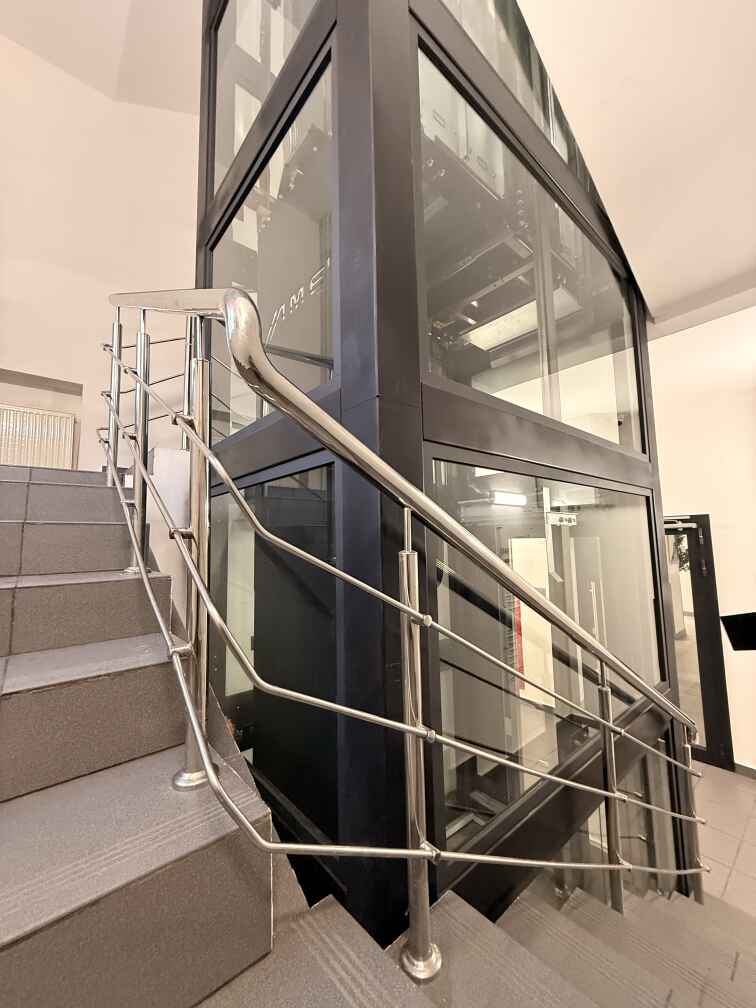

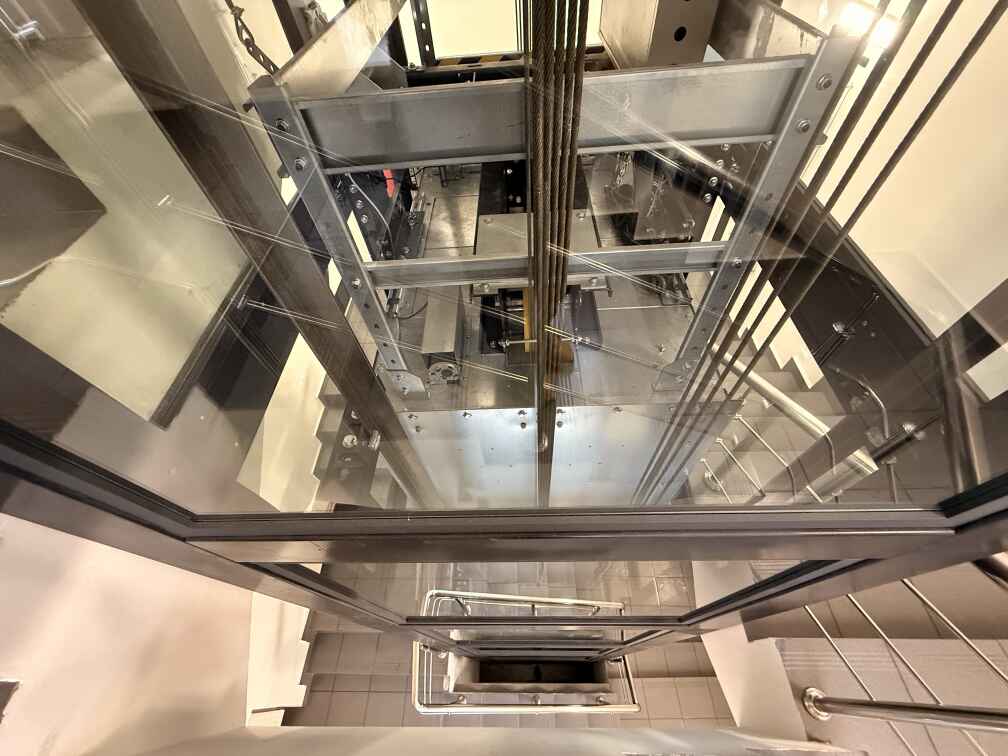

Москва, Мукомольный проезд, дом 2, строение 1 — адрес, который теперь запоминается не только владельцам питомцев, но и монтажной бригаде «Гласстрой». Именно здесь, в комплексе Европейского ветеринарного центра EVC, появились конструкции, которые сложно назвать привычными. Стеклянное ограждение для шахты лифта. Но не для людей. Для животных. Маленьких. Любимых. И очень разных.
Когда менеджер Елена Борздова впервые озвучила задачу, стало ясно — проект будет нестандартным. Не по форме, не по размеру, а по смыслу. Лифт для животных требует от конструкций особой продуманности, но без вычурности. Поэтому выбрали триплекс 5*5, зажимной профиль 40 мм RAL 7021 муар и крепёж FKK-25. Строго. Без лоска. Без пустого блеска.
Сроки поджимали. Идея должна была превратиться в результат — быстро. Не суетно, но точно. Монтаж прошёл за считаные дни, несмотря на плотный график объекта. Всё встало чётко, с первого раза. И это тот случай, когда нет нужды в доработке. Всё живёт. Всё работает.
Ограждение должно быть и прочным, и воздушным. Без тяжеловесности. Металл? Давит. Пластик? Смотрится случайно. Только стекло. Оно держит форму, но не сковывает пространство. А главное — видно, как едет лифт. И кто в нём едет.
Подготовка проекта
Перед началом работ мы провели точную разметку проёма лифтовой шахты. Основой стал архитектурный план от заказчика, но как это часто бывает — реальные размеры отличались. После повторной нивелировки и лазерного сканирования получили следующие габариты шахты: высота — 3270 мм, ширина фронтальной части — 1120 мм, глубина — 980 мм. Все значения были привязаны к нулевой отметке пола, с учётом возможной усадки стяжки.
Был сформирован комплект чертежей КМ и КМД. Уже на стадии конструкторского моделирования мы приняли решение сместить крепёжную ось от центра несущих стоек на 25 мм внутрь шахты. Это позволило сохранить чистую геометрию стеклянного фронта и обеспечить визуальное совпадение всех вертикальных швов.
Монтаж профиля
Первым этапом на объекте стал монтаж прижимного алюминиевого профиля 40×40 мм в цвете RAL 7021 (муар). Профиль фиксировался на анкерные болты М8 с шагом 300 мм. Под каждый крепёж было выполнено алмазное сверление глубиной 80 мм, диаметр отверстий — 12 мм. Все посадки промазывались силиконовым герметиком с нейтральным составом, чтобы исключить контакт влаги с несущими стенами шахты.
В таблице ниже представлены характеристики применённого профиля:
| Параметр | Значение |
|---|---|
| Сечение профиля | 40 × 40 мм |
| Цвет | RAL 7021 (муар) |
| Толщина стенки профиля | 2 мм |
| Крепёж | Анкер М8, шаг 300 мм |
| Глубина сверления | 80 мм |
Установка стекла
После выставления и проверки профиля по уровню — приступили к стеклу. Использовали триплекс 5*5 мм, состоящий из двух слоёв закалённого стекла по 5 мм, склеенных между собой полимерной плёнкой толщиной 0,76 мм. Общая толщина стеклопакета составила 10,76 мм. Каждое стекло предварительно прошло контроль кромки, шлифовку и полировку. Вес одного полотна — порядка 58 кг.
Монтаж производился вручную с использованием вакуумных присосок и направляющих клиньев. После установки стекло фиксировалось в профиле прижимной планкой на саморезы с шагом 200 мм. Пространство между стеклом и профилем дополнительно проклеивалось ПУ-лентой для компенсации температурных расширений.
| Параметр | Значение |
|---|---|
| Тип стекла | Триплекс 5+5 |
| Толщина стекла | 10,76 мм |
| Плёнка между слоями | PVB 0,76 мм |
| Обработка кромки | Полировка + шлифовка |
| Вес одного полотна | ≈ 58 кг |
| Тип крепежа | FKK-25, точёный, нерж. |
Финальная фиксация и проверка
После установки всех секций мы закрепили точёные держатели FKK-25 из нержавеющей стали с шагом 600 мм по вертикали. Каждый держатель прокручивался через стекло с использованием ПВХ-прокладок толщиной 1,5 мм для исключения точечных напряжений.
Завершающим этапом стала герметизация всех вертикальных стыков — применялся силикон Dow Corning 791 в цвете конструкции. После застывания состава были проведены виброиспытания лифта: стекло держало жёстко, не отдавая резонанса и не давая дребезга. Финальный осмотр проводили вместе с техническим представителем заказчика.
Результат? Живое, функциональное, прочное стекло. И ни одного компромисса.
Пространство, которое работает
Стеклянные ограждения для лифтовых шахт решают сразу несколько задач: визуально раскрывают объём помещения, обеспечивают безопасность без создания ощущения замкнутости, подчёркивают чистоту и стерильность пространства — особенно важно в медицинских и ветеринарных учреждениях. Конструкция работает не только как барьер, но и как элемент навигации: видно, где лифт, кто в нём, куда движется. Заказчик получает не просто ограждение, а точный инструмент управления восприятием — для клиента, для сотрудника, для самого пространства.
Инженерия под неочевидное
Главной особенностью проекта стало адаптирование стандартной фасадной системы под вертикальный транспорт нестандартного назначения — лифта для животных. Мы отказались от классических массивных стоек в пользу алюминиевого прижимного профиля, что позволило оставить конструкцию максимально «чистой» визуально и при этом сохранить несущую жёсткость. Также использовали смещение крепёжной оси внутрь шахты, чтобы избежать перекосов при движении лифтовой кабины и минимизировать вибрации. Крепление FKK-25 — точёное, индивидуально доработанное под толщину триплекса и шаг установки — обеспечило равномерное распределение нагрузок без сверления несущих стен. Всё это позволило собрать конструкцию, которая одновременно и работает, и почти не ощущается.
Где работает стекло
- Медицинские учреждения — больницы, стоматологии, ветеринарные клиники: где важны стерильность, свет и визуальный контроль.
- Образовательные пространства — школы, детские сады, вузы: стеклянные шахты и ограждения безопасны, просматриваемы и визуально лёгкие.
- Торговые центры — особенно в зоосегменте или флагманских бутиках, где важно подчеркнуть технологичность и открытость.
- Бизнес-центры и коворкинги — где интерьер строится на прозрачности, но с чёткими границами.
- Частные жилые дома с лифтами — когда архитектура требует лёгких, но надёжных вертикальных решений.
- Музеи и выставочные пространства — где лифт становится частью экспозиции, а не скрытым элементом.
- Гостиницы и апарт-комплексы — особенно в премиум-сегменте, где важна комбинация дизайна и функционала.
Комментарий менеджера проекта
«Проект изначально был непростым — прежде всего из‑за нестандартного назначения лифта и высокой плотности инженерных систем вокруг шахты, — рассказывает менеджер проекта Елена Борздова. — На этапе замеров мы столкнулись с расхождениями по геометрии: стены “играли”, вертикали уходили, а сроки уже были зафиксированы. Пришлось оперативно корректировать конструкторские решения прямо в процессе подготовки, пересчитывать узлы крепления и менять схему установки профиля. Сам монтаж шёл в сжатом графике, без запаса по времени, но за счёт чёткой координации бригады и предварительной сборки всех элементов мы уложились в срок и сдали объект без доработок. Для меня это тот случай, когда сложность проекта не тормозит, а собирает команду».
Что получает заказчик
- Безопасность без громоздкости — прочные стеклянные ограждения защищают от падений и контакта с движущимися элементами, не перегружая интерьер.
- Полный визуальный контроль — прозрачность конструкции позволяет видеть работу лифта, перемещение животных и ситуацию вокруг без камер и мониторов.
- Эстетика и доверие — стекло всегда воспринимается как элемент порядка, гигиеничности и открытости — особенно важно для ветеринарной сферы.
- Быстрая реализация — проект может быть выполнен в сжатые сроки без потери качества благодаря предварительной подготовке и модульности узлов.
- Надёжность и долговечность — применяемый триплекс устойчив к ударам, царапинам и перепадам температур, а алюминиевые профили не требуют ухода.
- Гибкость под пространство — конструкция подстраивается под нестандартные размеры, формы, изгибы и даже технические ограничения по стенам или полу.
- Минимальное вмешательство в здание — крепёж не нарушает целостность несущих элементов и не требует переделки смежных систем.
