Зажимной профиль для стекла

Светопрозрачные конструкции с применением зажимного профиля для стекла уже довольно прочно вошли в сферу современной архитектуры и дизайна. Из них формируются не только внутренние перегородки, но даже внешние ограждающие конструкции. И это вполне логично, ведь такие конструкционные элементы отличаются:

  • Высокой эффективность по линии тепло- и звукоизоляции.
  • Несравненной экономичностью – при тех же показателях теплоизоляции глухая стена из традиционных материалов будет стоить в 2-3 раза больше.
  • Наконец, никакой традиционной стенке не под силу создать такое огромное, полное простора и воздуха пространство, даже если оно будет разделено на множество отдельных офисов!

Однако во всех перечисленных преимуществах «заслуга» самого стекла лишь частичная. Многое зависит от того, каким образом стеклянные панели укреплены. От этого очень сильно будет зависеть качество жизни и работы людей, пользующихся данным пространством. Поэтому представляется интересным более подробно осветить тему зажимного профиля – основного элемента крепления вертикальных стеклянных конструкций.

Что из себя представляет зажимной профиль для стекла, его разновидности

Существует 4 различных технологических формата укрепления вертикальных стеклянных конструкций:

  1. Точечный зажим со сверлением.

Сверлится здесь стекло. Выглядит конструкция следующим образом: между полом и потолком враспорку позиционируются вертикальные несущие металлические штанги. Они располагаются таким образом, чтобы между ними вписывался лист стекла (с определенным зазором). Далее на штангах в определенных дизайн-проектом местах размещаются зажимные держатели, которые и будут фиксировать стеклянный лист впоследствии.

На листе стекла в местах соприкосновения держателей и стекла с помощью специального оборудования сверлятся технологические отверстия. Далее стеклянный лист позиционируется в предназначенном для него обрамлении из штанг, а точечные зажимы фиксируют панель с помощью винтов, которые насквозь пропускаются через получившиеся отверстия в стеклянном массиве. Между несущими штангами и кромками стеклянных листов образуются заметные невооруженным глазом зазоры, которые либо в дальнейшем ликвидируются (прикрываются декоративными накладками, возможно даже со звукоизолирующим наполнителем), либо оставляются, как есть (если в этом заключается дизайнерская задумка).

Это весьма трудоемкий и нетехнологичный способ фиксации стеклянных панелей, потому как он требует сверления листов. Он себя оправдывает только в случае, если установке подлежат листы из толстого стекла (не менее, чем 10 мм толщиной). В этом случае «легкий» подвес громадины, квадратным метр которой весит от 20 кг, на точечных зажимах становится технологически затруднительным и небезопасным, поэтому зажимные держатели усиливаются винтами.

Такие точечные держатели тоже можно отнести к разновидности профиля, однако со всеми рассмотренными выше оговорками.

  1. Точечный зажим (без сверления).

При данном формате крепления сверлить стеклянный массив не нужно. Такой точечный профиль тоже содержит винт регулирующий зажим, но он расположен вне габаритов стеклянного листа и никак его не задевает. В данном случае фиксация стеклянной панели осуществляется за счет силы трения, а потому большую нагрузку такому формату крепления лучше «не поручать». Это зажимной профиль для стекла по толщине, не более 6 мм.

  1. Стеклопакет.

Данный элемент представляет собой готовую к установке конструкцию, которая максимальным образом способна обеспечить звуко- и теплоизоляцию разделяемых помещений. Состоит такая конструкция из двух функциональных частей:

  • непосредственно стеклопакета – сопряженных между собой в жесткой металлической раме листов стекла, которые образуют так называемые герметичные камеры;
  • алюминиевого профиля, в который эти стеклопакеты вставляются и в задачу которых входит осуществление крепления светопрозрачной вертикальной конструкции к капитальным плоскостям здания.

Стеклопакеты полностью формируются в заводских условиях по исходным техническим вводным, которые снимаются инженерами на месте будущей установки. Алюминиеые корпуса представляют собой не просто профили, а настоящие рамы и имеют композитную структуру (в частности, зачастую они наполняются звукоизолирующим пенным материалом).

Это самый дорогостоящий способ формирования перегородок, однако, и самый функциональный, особенно, если требуется создать качественную, конфиденциальную рабочую атмосферу.

  1. Сборный зажимной профиль.

Это наиболее практичный вариант. Сборка светопрозрачной конструкции производится на месте из двух компонентов:

  • вначале к полу, стенам и вертикальным несущим штангам (иногда их роль выполняют элементы несущих конструкций) устанавливаются металлические фиксирующие профили;
  • затем в данные профили вставляются предварительно подогнанные по размерам листы стекла.

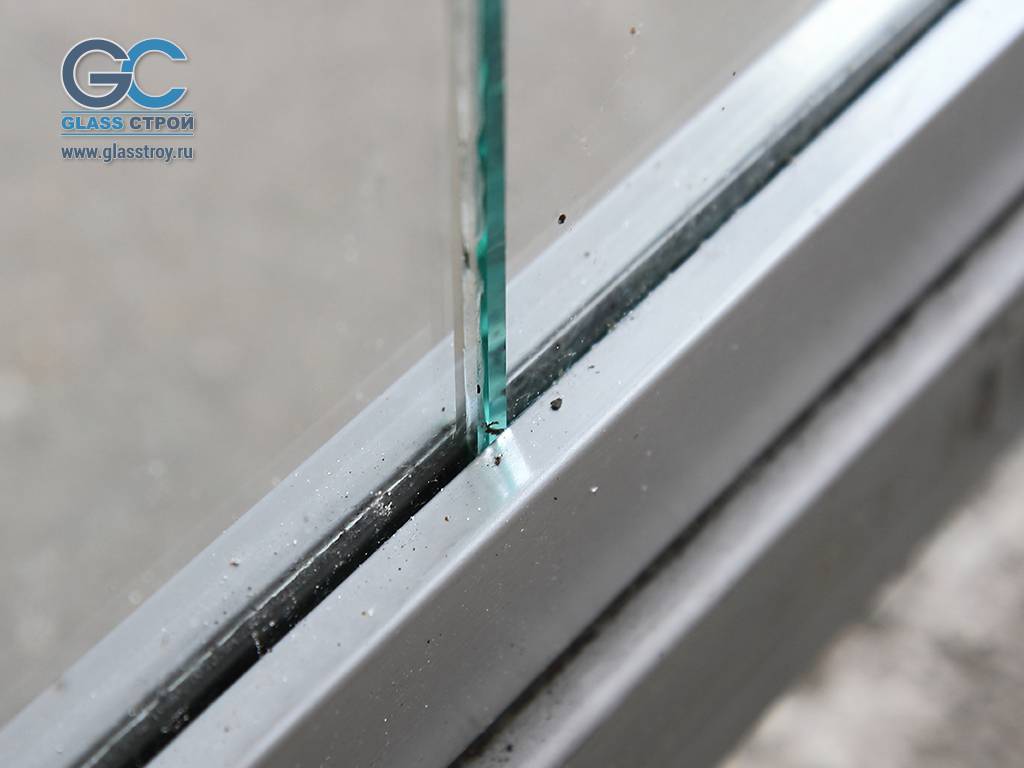

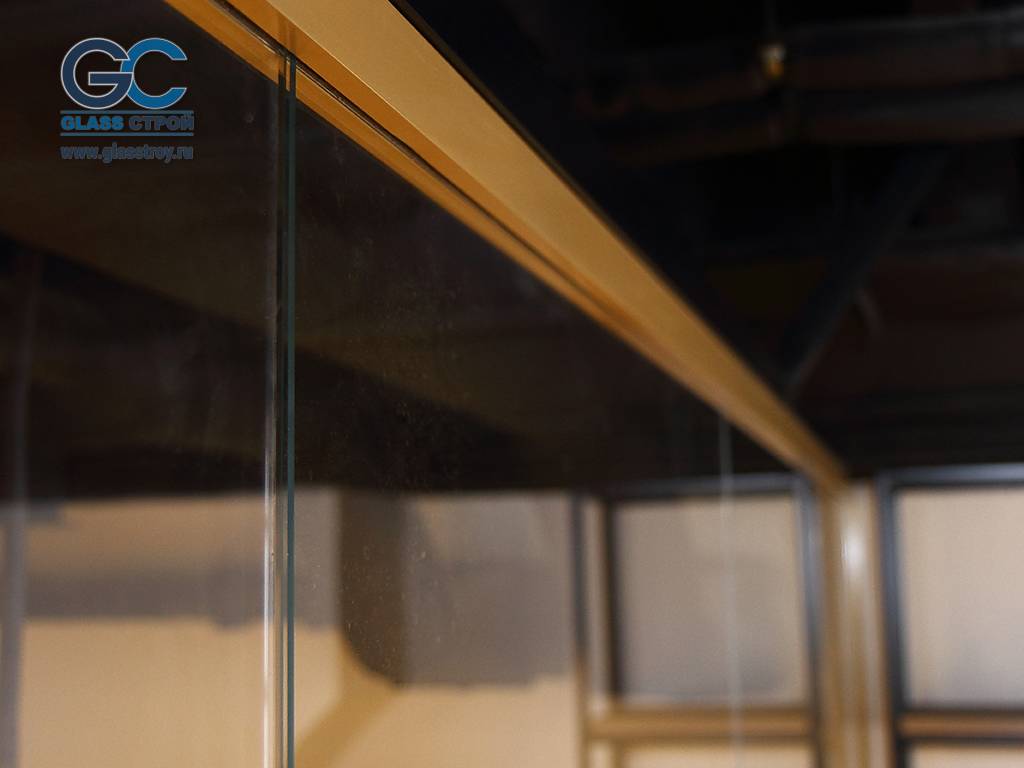

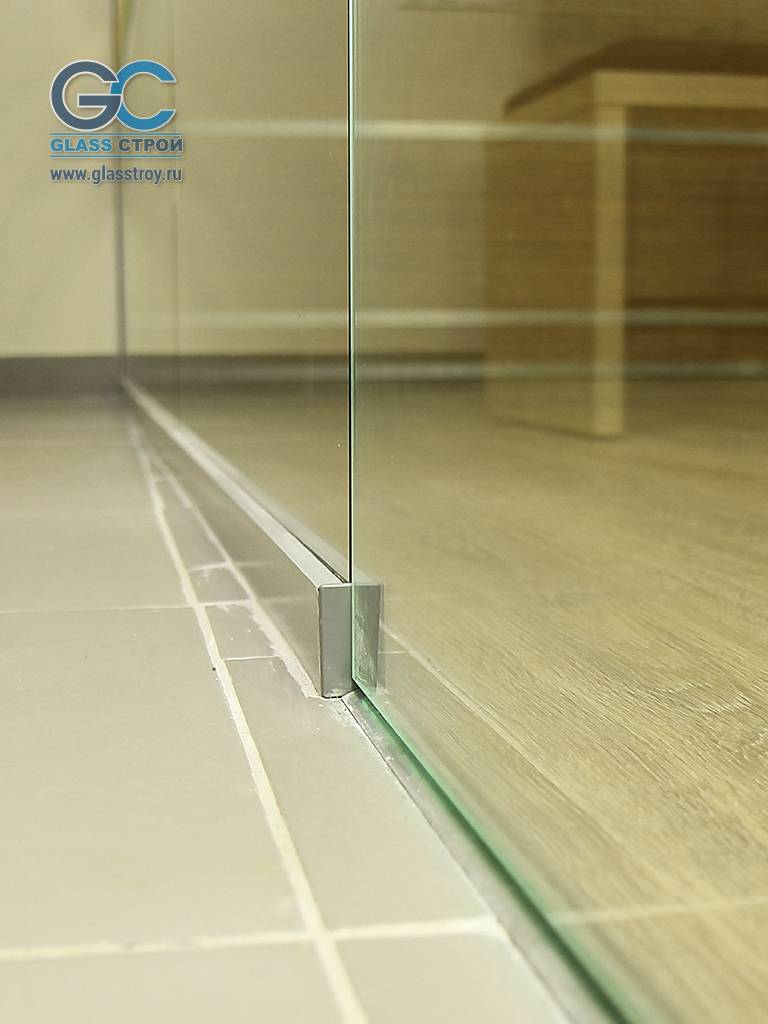

Зажимной профиль (фиксирующийся, к примеру, на полу) в общем случае имеет вид перевернутой буквы «П», где в паз вставляется стеклянный лист. Однако такие профили могут быть рассчитаны на установку и фиксацию до 4 листов стекла одновременно (соответственно, увеличивается и число пазов).

Профиль нужной длины набирается из отдельных элементов, каждый из которых, как правило, имеет длину от 1 до 3 метров. Кроме того, для формирования с помощь такого профиля сложных конструкций с пересекающимися стеклянными стенами существуют различные разновидности крестовин (в том числе, если речь идет о многопазовых профилях).

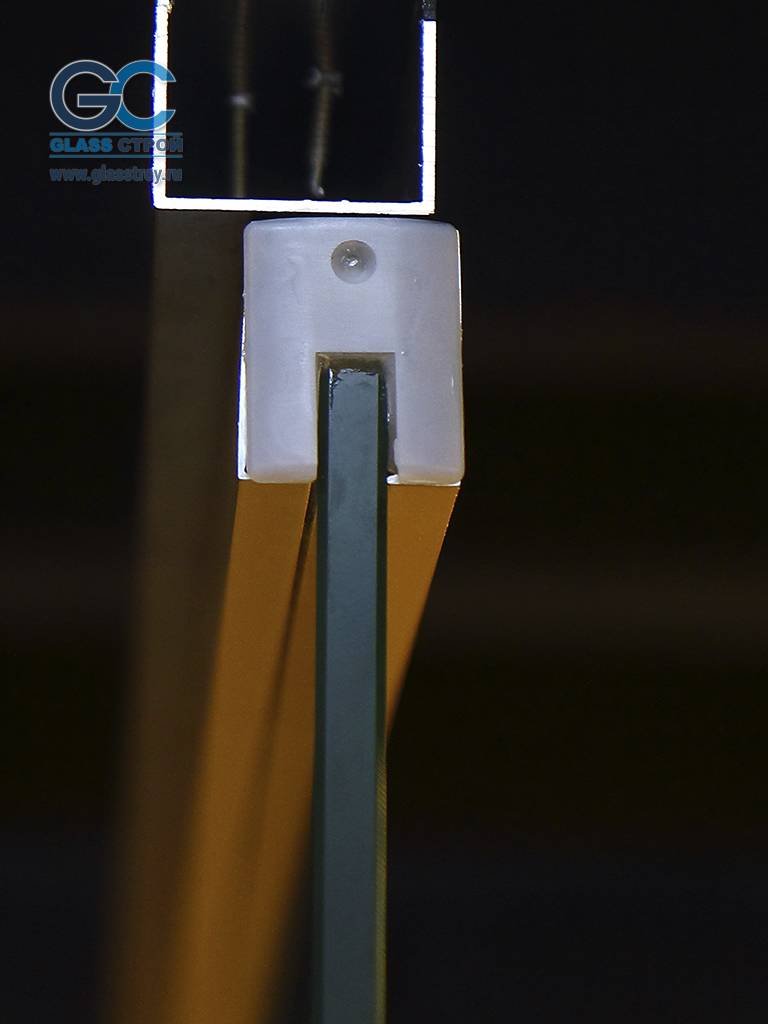

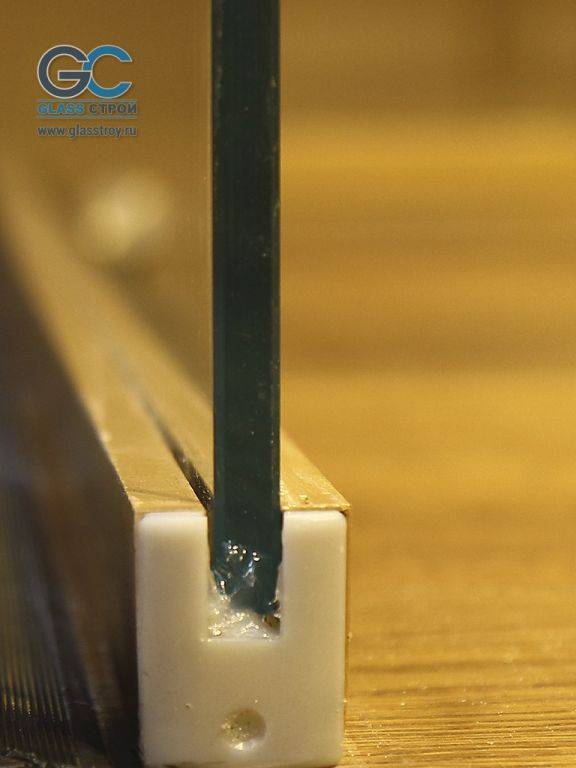

Зажим стекла в таких профильных элементах осуществляется с помощью специальных фиксирующих планок: стеклянный лист помещается в паз, а в пространство между стенкой паза и поверхностью листа вставляется распорная планка, которая и обеспечивает герметичность зажима. В рамках настоящего обзора представляется интересным остановиться именно на сборных зажимных профилях. И вот, почему:…

Преимущества зажимных профилей

Разумным выглядит агрегирование всех преимуществ рассматриваемой системы фиксации светопрозрачных конструкций в единой таблице:

Таблица 1. Преимущества сборных зажимных профилей

№ п/п

Наименование

Суть и обоснование

1.

Технологичность

Удивительно, но из каких бы тонких листов стекла не был произведен стеклопакет, он всегда весит запредельно много (просто неподъемный). Как следствие, его довольно сложно перемещать и устанавливать. Сборный зажимной профиль имеет малый вес и эргономичную конфигурацию – его легко устанавливать и демонтировать. Равно как удобно вставлять и отдельные листы стекла, а не целый их комплекс, как в случае со стеклопакетами.

2.

Возможность формирования нестандартных светопрозрачных конструкций на месте

Попробуйте заказать тот же стеклопакет с различающимся количеством стекол. В лучшем случае это будет спец.заказ (по спец.цене). А зажимные профили дают такую возможность. Для конкретики: в ряду отдельных офисных помещений у вас находится переговорная, где требуется обеспечить дополнительные меры соблюдения конфиденциальности. Если обычные светопрозрачные стены у вас сформированы, к примеру, в 2 слоя стекла, то у такой переговорной их может быть 4 – достаточно на данном участке просто разместить профиль с 4 пазами и внутреннее пространство будет реально звуконепроницаемым. Сделать это намного проще и дешевле, чем заказывать и доставлять нестандартный и сверхтяжелый стеклопакет, с разным количеством стекол в своей структуре.

3.

Возможность формирования перегородок с разными по толщине стеклами

Стекла разной толщины имеют различное функциональное предназначение. Так, толстое стекло (8; 10 и 12 мм) обычно используется в качестве наружного слоя. Помимо красоты его функциональное предназначение – препятствовать несанкционированному проникновению во внутрь, потому что разбить такое стекло крайне трудно (примерно, как 5-сантиметровую бетонную стену – понадобится лом). Тонкое стекло (4 мм и менее) обычно задействуется для обеспечения тепло- и шумоизоляции. То есть, нет смысла переплачивать, приобретая многочисленные толстенные стеклянные панели, если нужен только один слой для безопасности, а оставшиеся стеклянные слои должны просто обеспечит звукоизоляцию. Достаточно установить только один слой 8-миллиметрового стекла и 1-2 – 4-миллиметрового. Если заказывать такие стеклопакеты, то запредельными будут и их вес (без лебедки будет не обойтись), и стоимость (по цене спецзаказа). С помощью зажимных профилей, устанавливаемых на месте, можно сформировать какой угодно «бутерброд» из стеклянных панелей (лишь бы он удовлетворял технологическим требованиям заказчиков).

4.

Цена

Стеклопакеты гораздо более сложны в производстве, требуют большего количества точного оборудования и времени на осуществление всех технологических циклов. Использование зажимных профилей позволяет проводить формирование законченной, функциональной конструкции на месте. Мало того, что это крайне эргономичная технология, так еще и гораздо более дешевая, чем производство стеклопакетных конструкций.

В данной таблице сознательно не рассматривались варианты точечных креплений, потому что они не в должной мере удовлетворяют высоким стандартам тепло- и шумоизоляции, свойственным перегородкам, сформированным из зажимного профиля и стеклопакетов.

Разновидности зажимных профилей

Главное, чем отличаются зажимные профили для стекла – это материалом их изготовления. Рассмотрим их особенности.

Таблица 2.

№ п/п

Материал изготовления

Преимущества и недостатки

1.

Анодированная углеродистая сталь

Данный материал сообщает конструкции стеклянной перегородки высокую жесткость. Углеродистая сталь весьма прочна, поэтому профили из данного материала можно использовать для фиксации особо толстого стекла (например, 12-миллиметрового) и многолистовых конструкций. Из недостатков нужно выделить склонность железа к коррозии. Стоит только повредить тонкое цинковое покрытие металла и в присутствии паров воды и кислорода (а они есть везде) начнется процесс окисления с образованием уродующих внешний вид конструкции ржавых пятнышек, плавно переходящих в пятна.

2.

Нержавеющая сталь

Нержавейка полностью лишена присущих углеродистой стали недостатков, связанных с развитием коррозии. Она даже более прочна, но зато и существенно более дорогая. Профили из нержавеющей стали малопопулярны из-за невыгодного сочетания функционально-декоративных характеристик и цены.

3.

Алюминий

Алюминиевый профиль для стекла имеет оптимальную цену! Алюминий – мягкий металл, но поскольку он представляет собой профилированный лист, его прочности вполне достаточно, чтобы выдерживать довольно существенные нагрузки от толстого листового стекла. Алюминий полностью инертен к химическому взаимодействию с водой и кислородом, а потому на нем никогда не появится никаких ржавых пятен и разводов. (Именно из алюминия производится зажимной профиль для душевых перегородок).

Резюме

Выбирая формат конструкции светопрозрачных перегородок самым разумным представляется остановиться на варианте сплошных зажимных профилей. Это самый технологичный, утилитарный и относительно дешевый вариант организации внутреннего пространства помещения.
