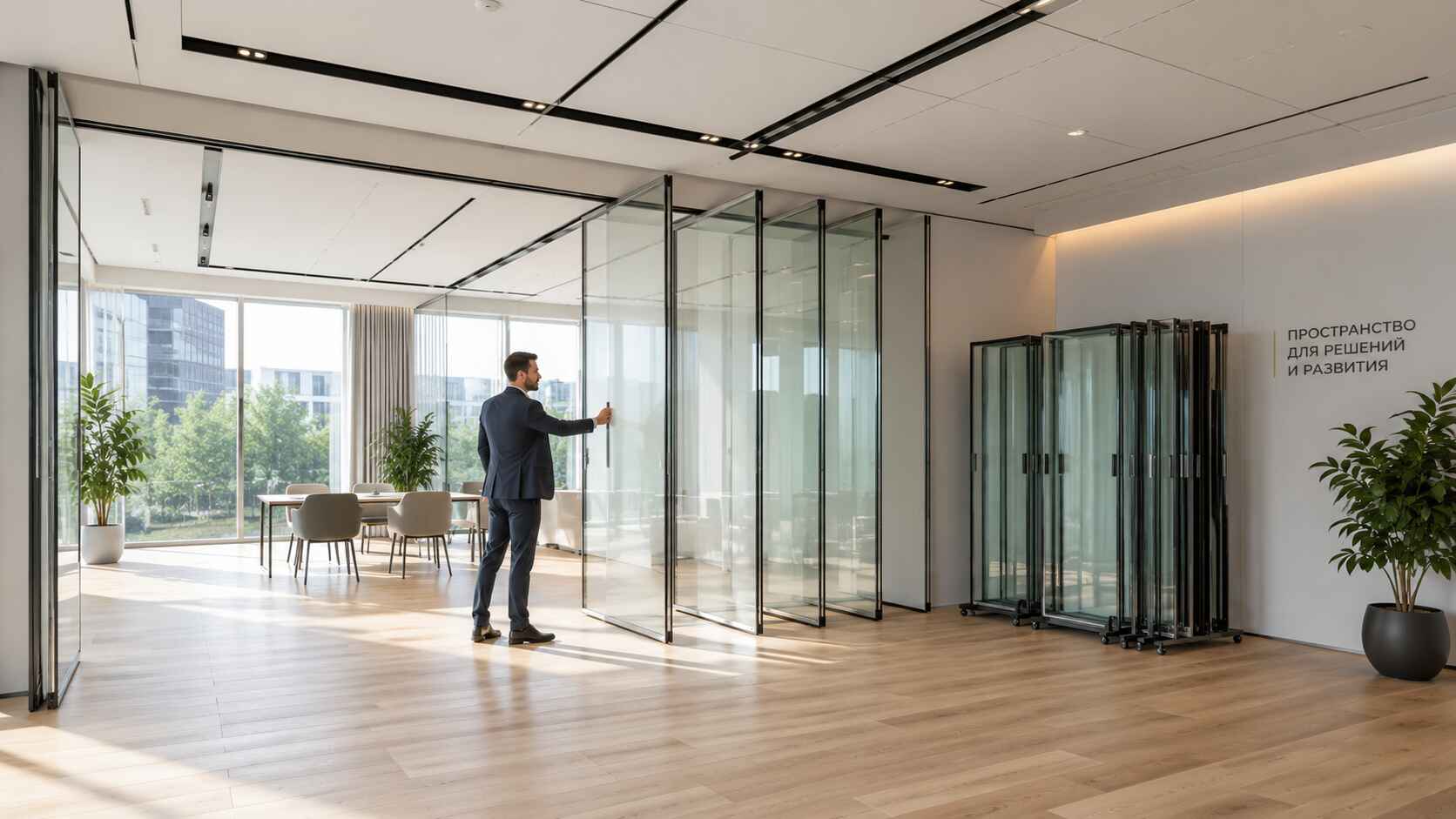

Трансформируемая стена и раздвижные трансформируемые перегородки

Трансформируемая стена — это подвижная конструкция из отдельных полотен, которая заменяет капитальную перегородку и позволяет менять планировку помещений за несколько минут. Утром в зале проходит общее собрание, через час то же пространство разделено на три переговорные. Такую работу обеспечивают раздвижные трансформируемые перегородки: полотна перемещаются по потолочному треку и убираются в зону парковки.

Компания «Гласстрой» производит и монтирует трансформируемые перегородки в Москве с 2002 года. Мы используем стекло толщиной 8–12 мм, алюминиевый профиль собственной обработки и роликовые механизмы на подшипниках. Ниже — конструкция, схемы парковки, виды полотен, материалы заполнения, технические характеристики, цена за квадратный метр и условия заказа.

1. Звукоизоляция до 52 дБ
   Стеклянные полотна дают до 42 дБ, комбинированные с глухими вставками — до 52 дБ. Это уровень капитальной межкомнатной стены.
2. Высота до 6 метров без опор
   Направляющая выдерживает до 500 кг на погонный метр, поэтому промежуточные стойки в проеме не нужны.
3. Ресурс 10 000 циклов
   При правильной установке система выдерживает 10 000 циклов открытия-закрытия без потери плавности хода.
4. Собственное производство
   Обработка и закалка стекла, сборка полотна и монтаж выполняются нашими силами. Срок производства — от 3 до 6 недель.

Трансформируемая стена: конструкция и принцип работы

Трансформируемая стена собирается из отдельных панелей, закрепленных на верхнем рельсе. Полотна перемещаются по нему на роликовых подвесах: в закрытом положении они образуют сплошную поверхность, в сложенном — компактный блок у стены или в нише. Напольные направляющие не применяются, поэтому в открытом состоянии проем остается полностью свободным, а пол — без порогов и выступающих элементов.

Основой конструкции служит алюминиевый каркас с направляющей системой. Профиль обеспечивает жесткость полотна при малом весе: одна панель обычно весит 80–100 кг, что позволяет перемещать ее вручную без усилий. Толщина панели зависит от типа заполнения и требований к звукоизоляции и составляет от 65 до 150 мм.

Устройство полотна

Полотно трансформируемой перегородки — это рама из алюминиевого профиля, внутрь которой устанавливается заполнение: стекло, плита МДФ, ЛДСП или комбинация материалов. Сверху рама конструкции закрывается ригелем с посадочными местами под каретки, снизу — ригелем с механизмом выдвижного добора. Боковые торцы закрываются заглушками, в которые интегрированы вертикальные уплотнители.

Ширина одного полотна трансформируемой перегородки подбирается под проем и обычно находится в диапазоне от 600 до 1200 мм. Более узкие панели дают больше точек стыка и, соответственно, больше мест потенциальной утечки звука; более широкие увеличивают нагрузку на каретку и требуют усиленного трека. Оптимальное соотношение подбирается на этапе расчета: инженер делит длину проема на целое число полотен так, чтобы крайние секции корректно примыкали к стенам.

Каждое полотно оснащается двумя каретками — этого достаточно для стабильного положения панели в вертикальной плоскости. Каретка с одним роликом применяется только в облегченных системах со стеклом 8 мм и высотой до 2,5 метров. Для полноразмерных конструкций стандартом остается двухкареточная схема с горизонтальными роликовыми подшипниками.

Схемы парковки полотен

Зона парковки — это место, где панели перегородки хранятся в сложенном виде. От выбранной схемы зависит, сколько полезной площади останется свободной и как будет выглядеть помещение при открытой перегородке. Схема парковки конструкции согласовывается до производства, поскольку она определяет геометрию трека и конфигурацию стрелочных переводов.

Трансформирующая стена работает по одному из двух принципов. В складных моделях полотна связаны петлями и собираются «книжкой» или «гармошкой» — такая схема дешевле и не требует стрелочных переводов, но занимает больше места в зоне парковки. В моделях с независимыми полотнами каждый элемент движется отдельно и паркуется в заданной точке; эта схема удобна для больших залов, где перегородка убирается не полностью, а частично, с сохранением прохода между зонами.

Сравнение с капитальной стеной

Капитальные конструкции задают пространство один раз и навсегда. Трансформируемая перегородка позволяет обращаться с пространством как с переменной величиной: одно и то же пространство работает как конференц-зал, как несколько переговорных или как открытая зона под мероприятие.

Капитальная стена возводится один раз, трансформируемая перегородка адаптируется под изменяющиеся потребности. По стоимости мобильные конструкции выгоднее при частых перепланировках: снос и возведение новых стен обходятся дороже, а работы сопровождаются пылью, шумом и остановкой деятельности на объекте. Временные затраты также говорят в пользу трансформируемых систем — изменение конфигурации помещения занимает минуты вместо недель.

Есть и юридический аспект. Такая конструкция не затрагивает несущие элементы здания и не относится к перепланировке, поэтому в большинстве случаев не требует согласования. Для арендованных помещений это решающий фактор: конструкция демонтируется при переезде и монтируется в новом пространстве с заменой только направляющей.

Цены на трансформируемые перегородки

Стоимость трансформируемой перегородки рассчитывается за квадратный метр готовой конструкции и зависит от типа заполнения, высоты проема, комплектации фурнитурой и схемы парковки. Ниже — базовые цены по четырем основным типам полотна. Точная цена определяется после замера и расчета нагрузок.

Цельностеклянная трансформируемая перегородка

Полотна из закаленного стекла 8–12 мм без вертикального обрамления. Максимальная светопрозрачность.

Цена от 8500 руб за кв.м.

Заказать

Каркасная стеклянная перегородка трансформер

Стекло в алюминиевом каркасе с раздвижными уплотнителями. Звукоизоляция выше, чем у цельностеклянных полотен.

Цена от 9500 руб за кв.м.

Заказать

Глухая и комбинированная перегородка

Заполнение МДФ или ЛДСП, возможен комбинированный вариант со стеклом в верхней части. Звукоизоляция до 52 дБ.

Цена от 13500 руб за кв.м.

Заказать

Раздвижная стеклянная стена трансформер

Полноразмерная система для конференц-залов: независимые полотна, встроенная дверь, парковка в нишу.

Цена от 23000 руб за кв.м.

Заказать

Среднерыночная цена квадратного метра стеклянной трансформируемой конструкции составляет от 15 до 35 тысяч рублей. Разброс объясняется комплектацией и материалами: самые доступные модели — с глухими панелями из МДФ, стеклянные исполнения дороже, системы с электроприводом — самые дорогие. Экономический эффект достигается за счет отказа от перепланировок: вложения окупаются за 2–3 года активного использования, а арендовать можно меньшую площадь.

В смету помимо самих полотен входят несущий трек, траверсы для крепления к перекрытию, каретки, уплотнители и, при необходимости, зашивка межпотолочного пространства. Доставка и монтаж рассчитываются отдельными позициями. При объеме от 30 квадратных метров действуют оптовые условия — их имеет смысл уточнять до подписания договора, поскольку разница на крупном проекте заметна.

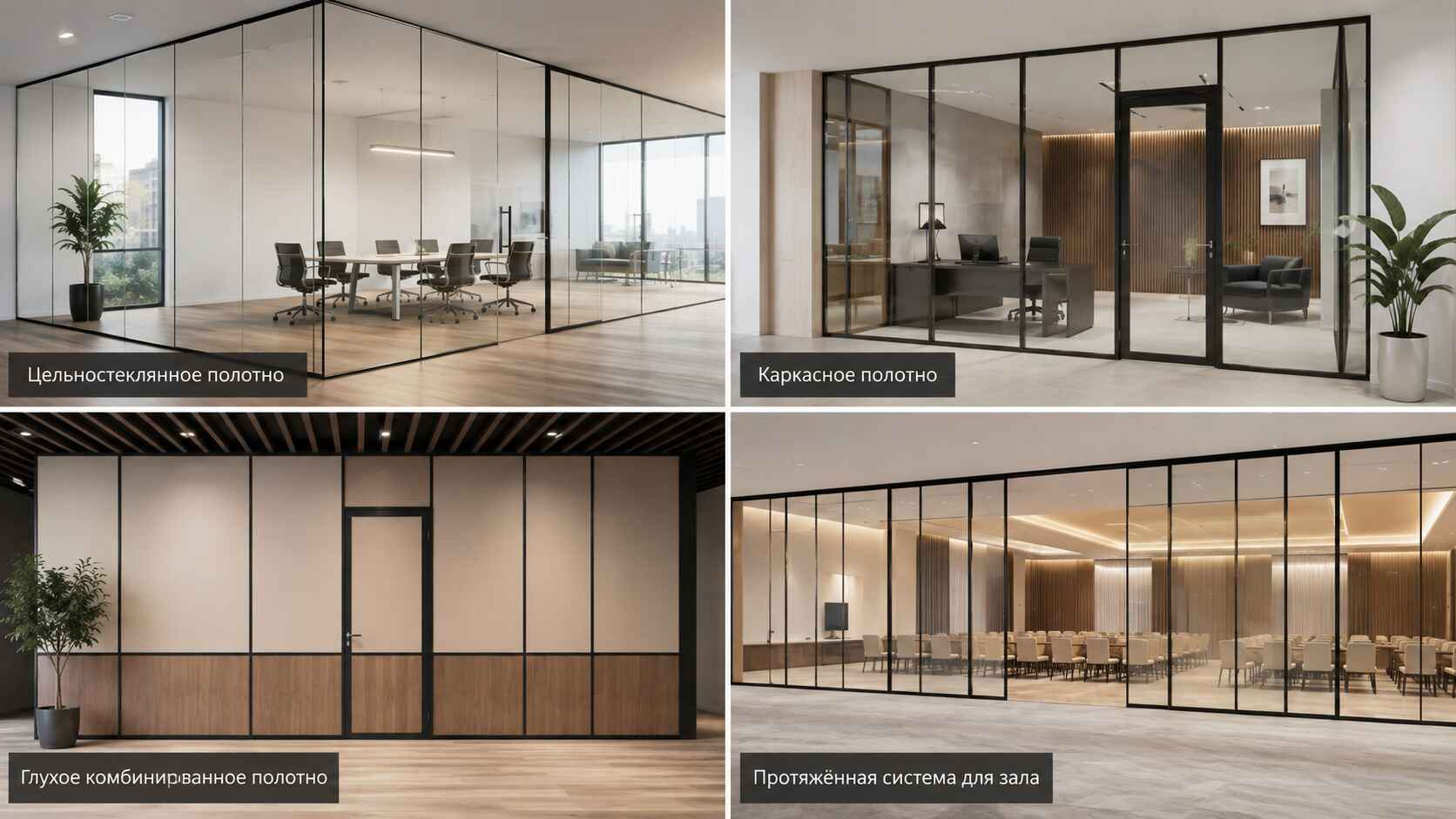

Виды трансформируемых перегородок и материалы заполнения

Рынок трансформируемых перегородок предлагает несколько конструктивных типов. Выбор определяется требованиями к приватности, звукоизоляции и внешнему виду. Каждый вид имеет свои особенности применения и свою цену за квадратный метр.

Стеклянные перегородки трансформер

Стеклянная трансформируемая перегородка — самый востребованный вариант для офисных помещений. Она сохраняет визуальную связь между зонами и естественное освещение, обеспечивая при этом звукоизоляцию до 42 дБ. Толщина стекла составляет 8–12 мм; закаленное исполнение исключает риск травматизма при разрушении.

Стекло может быть прозрачным, матовым или тонированным. Многослойное исполнение (триплекс) добавляет несколько децибел звукоизоляции — это важно для переговорных, где параллельно идут несколько встреч. Перегородка трансформер стеклянная подходит для любого стиля интерьера и не требует специальных средств ухода: поверхности очищаются стандартными составами без абразива.

У цельностеклянных полотен вертикальный торец остается открытым — обрамления по бокам нет, есть только верхний и нижний ригель. Между соседними панелями сохраняется технологический зазор 4–8 мм в зависимости от толщины торцевых заглушек. Такая конструкция выглядит максимально легко, но уступает каркасной по акустике: герметичный контур по всему периметру здесь не формируется.

Каркасные конструкции и трансформирующаяся перегородка с рамой

Трансформирующаяся перегородка с рамным остеклением отличается от цельностеклянной наличием алюминиевого обрамления по периметру полотна. В раме размещаются раздвижные уплотнители, которые при закрытии выдвигаются и создают герметичный контур. Такое решение выбирают там, где к акустике предъявляются повышенные требования.

В каркасное полотно можно установить двойное стекло с воздушной прослойкой — конструкция получается толще (около 85 мм в сборе), но уровень изоляции поднимается до 42 дБ при сохранении полной прозрачности. Внутрь стеклопакета иногда встраивают жалюзи с механическим или электрическим приводом: приватность включается по требованию, без матирования стекла и без потери светопропускания в остальное время.

Глухие и комбинированные трансформирующиеся стены

Складная перегородка может сочетать стекло с глухими панелями из МДФ, ЛДСП или гипсокартона. Нижняя часть полотна выполняется глухой, верхняя — из стекла. Такие трансформирующиеся стены дают больше приватности при сохранении функциональности и востребованы в медицинских учреждениях и образовательных заведениях, где нужен баланс между открытостью и конфиденциальностью.

Глухие панели могут имитировать дерево или камень, иметь тканевое покрытие либо маркерную поверхность. Тканевый вариант дополнительно поглощает звук, маркерный — превращает трансформируемую стену в рабочий инструмент для учебных классов и переговорных. Магнитно-маркерное покрытие держит документы и схемы без креплений в самой панели.

Раздвижные трансформируемые перегородки большой длины

Для конференц-залов и спортивных комплексов применяются системы с независимыми полотнами. Длина конструкции практически не ограничена: перегородка набирается из нужного количества секций, которые паркуются в одну или две стороны. Стеклянная стена трансформер такого типа комплектуется встроенным дверным блоком — дверь работает в обычном режиме, когда стена разложена.

Перегородки для зонирования, стойки ресепшн и трансформеры мы производим на одном оборудовании, поэтому профиль и отделка стыкуются между собой в пределах объекта. По этой же причине стеклянные двери-трансформеры и полотна перегородок можно заказать в едином цветовом решении.

Заполнение: стекло, плита, ткань

Материалы заполнения определяют не только акустику, но и внешний вид пространства при разложенной перегородке. В помещениях с большим объемом естественного света выбирают прозрачные и осветленные стекла, в переговорных — матовые и тонированные. Для помещений с высокой проходимостью материалы подбираются по стойкости поверхности к истиранию.

Материалы заполнения перегородки определяют вес полотна, акустику и цену. Закаленное стекло 8 мм — базовый вариант для невысоких конструкций; 10 и 12 мм применяются при высоте от 3 метров. Триплекс тяжелее, но безопаснее: при повреждении осколки удерживаются пленкой, поэтому его выбирают для школ, детских садов и мест с высокой проходимостью.

Плита МДФ толщиной 12 мм — универсальное глухое заполнение перегородки под покраску, шпон, винил или пластик. ЛДСП дешевле и практичнее в эксплуатации, HPL-пластик выдерживает влажную уборку и механические нагрузки в общественных зонах. Внутрь глухого полотна закладывается акустическая минеральная вата — именно она, а не толщина обшивки, дает основной прирост звукоизоляции.

Алюминиевый профиль и отделка

Материалы каркаса и материалы заполнения подбираются в паре: тяжелые конструкции со стеклом 12 мм требуют усиленного профиля, легкие материалы допускают облегченный. Спецификация материалов выдается заказчику вместе с чертежами конструкции.

Каркас трансформируемой перегородки изготавливается из алюминиевого профиля — легкого, прочного и устойчивого к коррозии. Профиль окрашивается порошковой эмалью по каталогу RAL или анодируется под бронзу, хром и золото. Это позволяет встроить конструкцию в существующий дизайн без компромиссов по цвету: направляющая в потолке подбирается в тон отделки и визуально не выделяется.

Для проектов, где перегородка должна исчезать из интерьера, применяется скрытый монтаж трека в гипсокартонный короб. Видимой остается только щель под ход кареток шириной около 20 мм. Решение дороже открытого крепления и требует согласования с подрядчиком по потолкам на этапе проектирования, зато конструкция в разложенном виде почти не отличается от стационарной стены.

Механизмы, трек и фурнитура

Надежность трансформируемой перегородки определяется качеством фурнитуры и материалом направляющих. Современные системы используют роликовые механизмы на подшипниках, обеспечивающие плавный ход даже тяжелых полотен. Направляющая крепится к потолку и выдерживает нагрузку до 500 кг на погонный метр, что позволяет создавать перегородки высотой до 6 метров без промежуточных опор.

Трек и способы крепления

Для трансформируемых перегородок существует несколько типов подвесных систем. Наиболее надежным считается крепление к потолочным балкам через кронштейны: такой способ равномерно распределяет нагрузку и обеспечивает стабильность всей конструкции. Для помещений с подвесными потолками применяются системы, передающие нагрузку на несущие элементы здания через межпотолочное пространство.

Крепление трека трансформируемой перегородки выполняется на траверсах — стальных балках, которые перекрывают расстояние между точками опоры. Узкая траверса используется, когда закладные детали совпадают с осью трека; обходная — когда трек приходится смещать относительно балок. При монтаже к бетону с минимальным зазором применяется прямое анкерное крепление: этот вариант компактнее, но требует контроля прочности перекрытия на вырывание.

Уплотнители и узлы примыкания

Звукоизоляция трансформируемой перегородки определяется не толщиной панели, а качеством стыков. Критичных узлов три: примыкание стартового полотна к стене, стык двух соседних панелей и примыкание к полу. Каждый закрывается своим контуром уплотнения; в полноразмерных системах контуров четыре, включая верхний по линии трека.

Стык панелей перегородки выполняется через шип-паз или через встречные уплотнители с магнитной лентой. Магнитный вариант плотнее притягивает полотна друг к другу и добавляет несколько децибел, но чуть увеличивает усилие при расстыковке. Нижний добор выдвигается механически при повороте съемной ручки и прижимается к полу, компенсируя неровности до 30 мм.

Дверные блоки в трансформируемой стене

Проход через разложенную трансформируемую перегородку организуется тремя способами. Стационарный дверной блок — независимая конструкция в зоне парковки, самая удобная в эксплуатации и самая простая по механике. Встроенный одностворчатый блок размещается в любом модуле, кроме крайнего, и движется вместе с полотном. Встроенный двухстворчатый применяется при повышенных требованиях к звукоизоляции и остается самой дорогой конфигурацией.

В цельностеклянных системах роль двери берет на себя крайнее полотно: оно фиксируется на напольном доводчике, открывается на 180 градусов и удерживается в трех положениях. Если перегородка раздвигается в две стороны, в центре образуется двустворчатая дверь без отдельного короба.

Автоматика и электропривод

Отдельная категория трансформируемых перегородок — модели с электроприводом. Они управляются с пульта или интегрируются в систему «умного дома» и применяются в больших конференц-залах, где ручное управление неудобно из-за длины конструкции. Скорость перемещения панелей составляет 8–25 см в секунду, система дополняется защитой от столкновений и переходом на ручной режим при отключении питания.

Развивается и программное управление: конфигурация меняется по расписанию мероприятий без участия персонала. Существуют также перегородки с вертикальным подъемом — полотна складываются на потолке, а не у стены, поэтому зона парковки не занимает полезную площадь. Такие системы полностью автоматические и применяются в залах высотой от 6 метров.

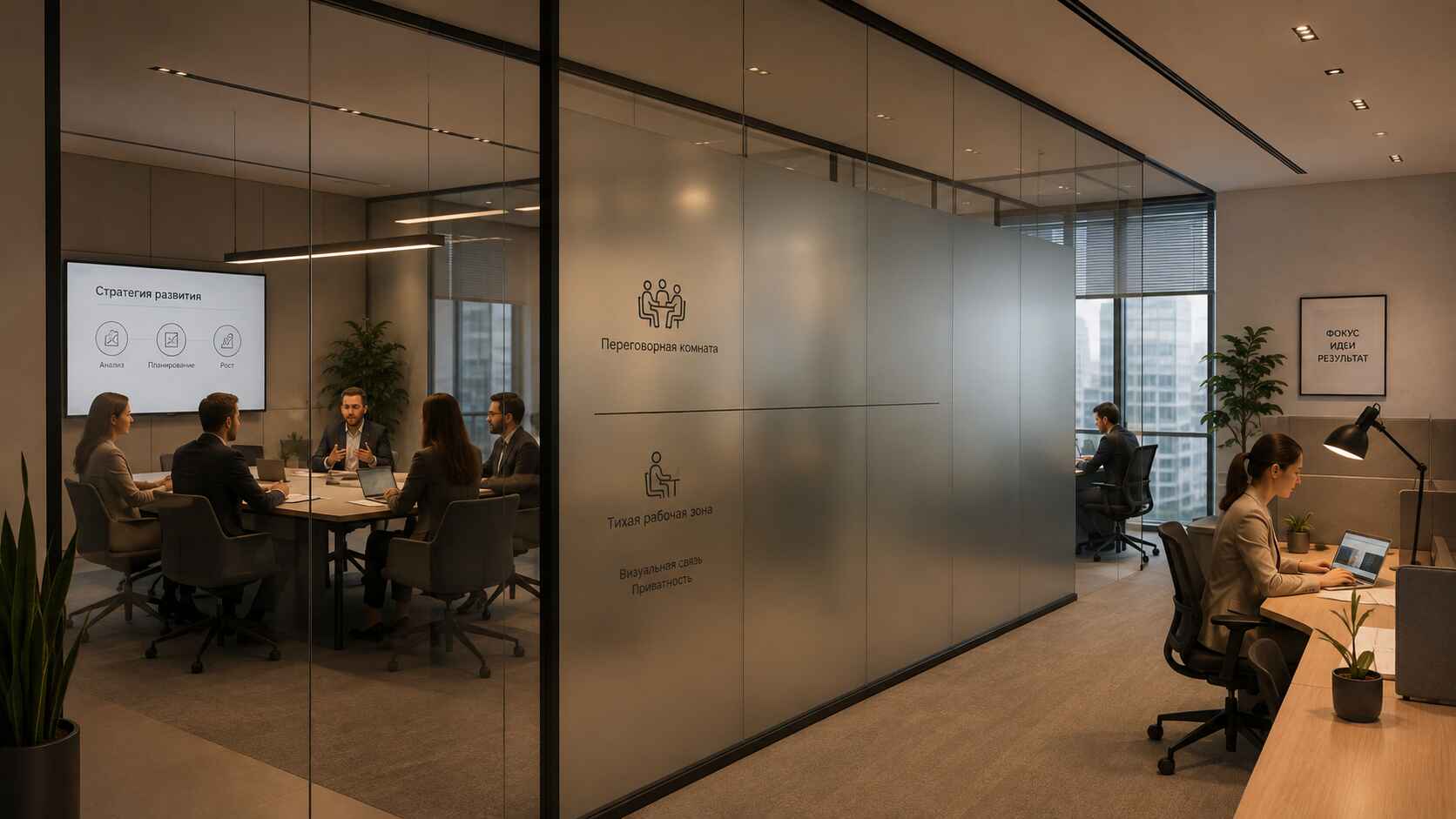

Трансформируемые перегородки для офиса и административных зданий

Область применения трансформируемых перегородок охватывает офисные, учебные и общественные помещения. Трансформируемая перегородка для офиса решает задачу временных переговорных, разделения open space на зоны и организации конфиденциальных встреч. Трансформируемые перегородки для административных зданий дополнительно закрывают требования по пожарной безопасности и по классу звукоизоляции, установленным для общественных помещений.

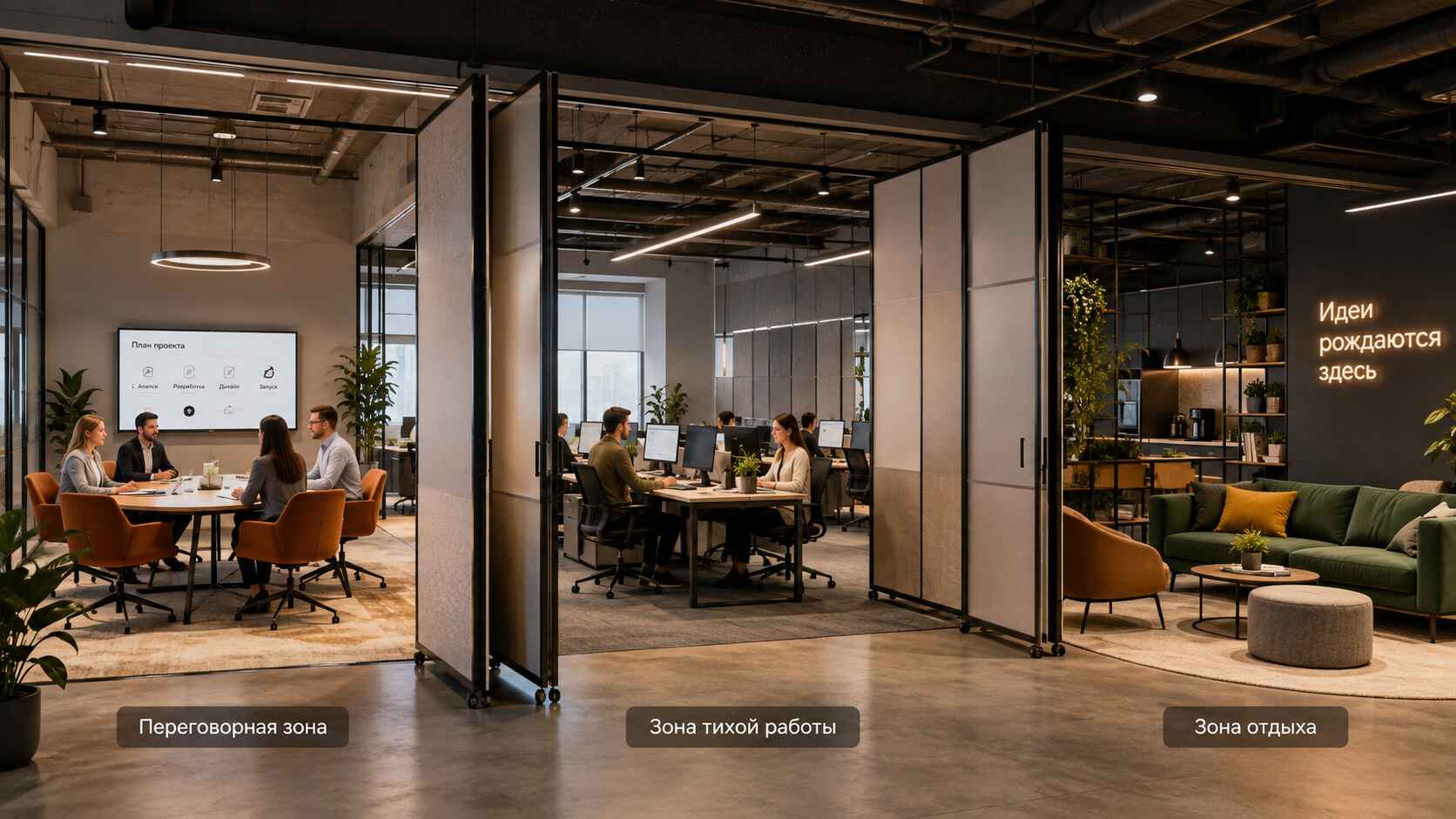

Офисы и бизнес-центры

В офисах трансформируемые перегородки позволяют быстро реорганизовать пространство под разные мероприятия — от небольших встреч до презентаций. Особенно востребованы такие решения в коворкингах, где конфигурация рабочих мест меняется в зависимости от количества арендаторов. В жилых помещениях трансформируемая перегородка в комнату дает возможность объединять гостиную с кухней или выделять изолированную рабочую зону.

Образовательные учреждения

Школы и университеты используют мобильные трансформируемые перегородки для создания временных аудиторий и разделения больших залов на несколько учебных пространств. Это актуально при проведении экзаменов и параллельных занятий: один класс делится на две половины, а в сложенном состоянии конструкция освобождает пространство под общую лекционную аудиторию. Для детских садов применяются полотна с экологичным заполнением и скругленной фурнитурой.

Для учебных зданий критичен класс пожарной безопасности материалов трансформируемой перегородки. Материалы на основе стекломагниевого листа и негорючих плит позволяют устанавливать конструкции в помещениях с повышенными требованиями, включая рекреации и актовые залы. Отдельно проверяется, чтобы механизм трансформации не мог быть приведен в действие детьми без взрослых — для этого используются съемные ручки привода доборов.

Медицинские учреждения

В больницах и клиниках складные перегородки помогают менять конфигурацию палат, создавать временные изоляторы и разделять процедурные кабинеты. Материалы заполнения подбираются с учетом требований к обработке поверхностей: гладкие панели без пор выдерживают регулярную дезинфекцию, а стыки профиля выполняются без открытых полостей, где может скапливаться загрязнение.

Гостиницы, торговые и спортивные объекты

Общее для этих объектов — переменная нагрузка на пространство. Конструкции подбираются так, чтобы одно пространство обслуживало разные сценарии без переделок: трансформируемые перегородки собираются в парковку, и площадь возвращается в исходное состояние за несколько минут.

В гостиничных комплексах трансформируемая перегородка делит банкетный зал под мероприятия разного масштаба. В торговых центрах трансформируемые перегородки закрывают зоны на время монтажа арендатора или отделяют промо-площадки от основного потока. В спортивных залах трансформируемые перегородки с частичным остеклением превращают рекреации в тренировочные зоны, а высота до 6 метров позволяет перекрывать проемы, недоступные для стандартных офисных систем.

Технические характеристики, монтаж и эксплуатация

Размеры трансформируемой перегородки ограничены в основном возможностями помещения. Стандартная высота составляет от 2,5 до 6 метров, длина практически не ограничена. Толщина панелей варьируется от 65 до 150 мм в зависимости от типа заполнения. Коэффициент звукоизоляции достигает 42 дБ для стеклянных исполнений и 52 дБ для комбинированных с глухими вставками — это соответствует требованиям большинства офисных стандартов.

Расчет нагрузок и подготовка проема

Расчет начинается с определения суммарного веса трансформируемой перегородки: количество полотен умножается на вес одной панели, к результату добавляется масса трека и фурнитуры. Полученная нагрузка сопоставляется с несущей способностью перекрытия помещения. При недостаточном запасе проектируется распределительная рама, которая передает вес на ближайшие балки или колонны.

Отдельно проверяется геометрия проема под трансформируемые перегородки: отклонение потолка по горизонтали не должно превышать возможности выдвижных доборов, иначе часть полотен не сможет плотно примкнуть к полу. Если перепад больше расчетного, потолок выравнивается локально в зоне установки трека. Эти работы удобнее выполнить до чистовой отделки, поэтому замер желательно проводить на этапе проекта, а не после сдачи помещения.

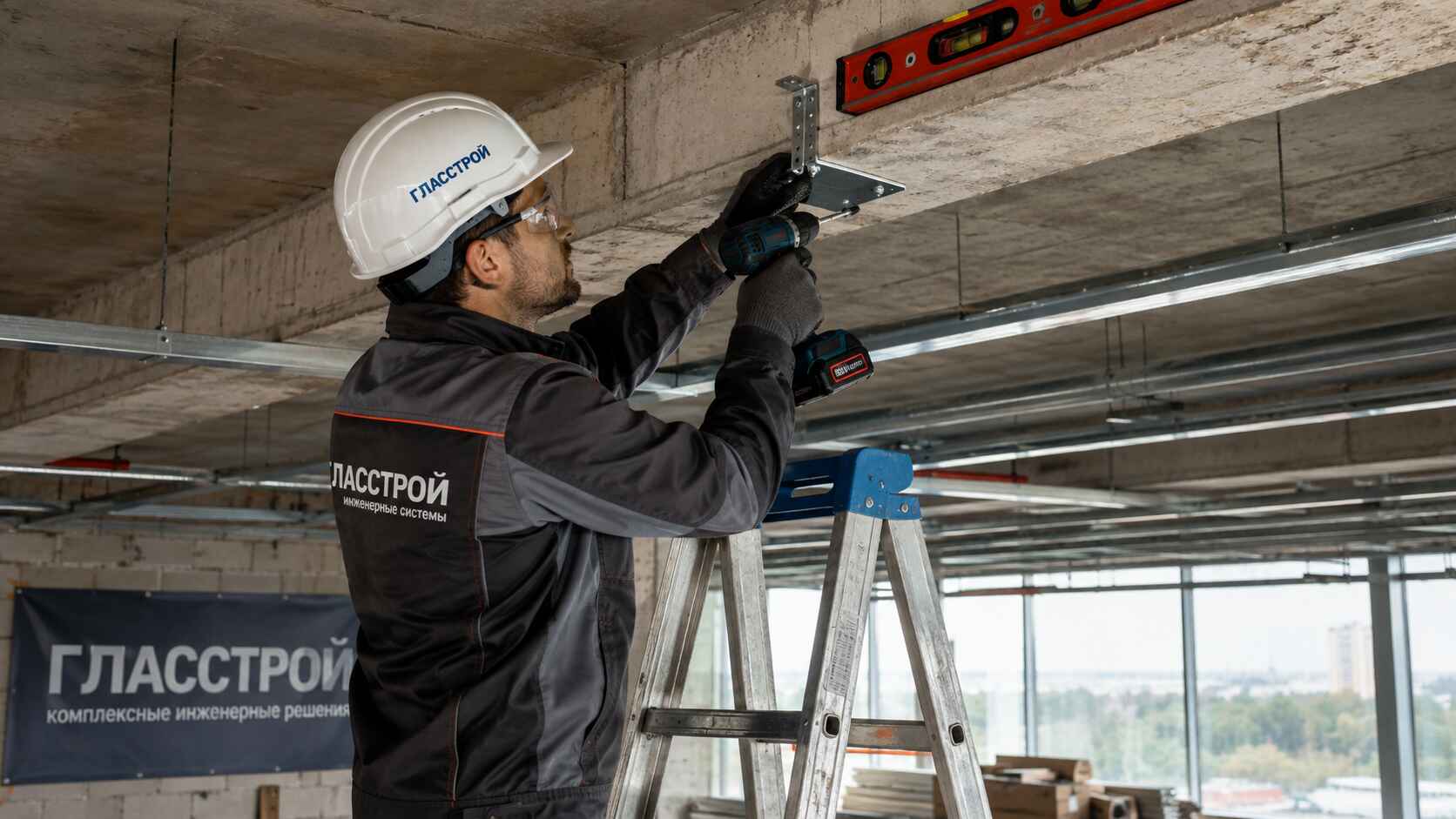

Особенности монтажа

Установка трансформируемых перегородок требует профессионального подхода: направляющая должна быть точно выровнена и надежно закреплена к потолочным конструкциям. Учитывается не только вес панелей, но и динамические нагрузки при их перемещении; в зависимости от размеров могут потребоваться дополнительные усиливающие элементы. При правильной установке система выдерживает 10 000 циклов открытия-закрытия без потери функциональности.

Монтаж трансформируемой перегородки идет в три этапа. Сначала устанавливаются закладные и траверсы, затем на них выставляется и выравнивается трек по лазерному уровню, после чего навешиваются полотна. Финальная операция — регулировка кареток конструкции по высоте и проверка примыканий по всей длине. Бригада завершает работу инструктажем: персонал объекта должен уметь раскладывать и парковать перегородку самостоятельно.

Обслуживание и срок службы

Правильно установленные трансформируемые перегородки практически не требуют обслуживания. Достаточно периодически очищать направляющие от пыли и смазывать роликовые механизмы. Срок службы качественных систем составляет 15–20 лет при интенсивном использовании. Отдельные панели и элементы фурнитуры заменяются без демонтажа всей системы, что упрощает и удешевляет эксплуатацию.

Панели конструкции должны перемещаться плавно, без рывков и чрезмерных усилий. При появлении затруднений в движении следует обратиться к специалистам: как правило, причина в загрязнении трека или разрегулировке подвеса. Стеклянные поверхности очищаются специальными составами без абразива, металлические элементы — влажной тканью. Регламентный осмотр раз в год продлевает ресурс механизмов и позволяет заменить изношенные уплотнители до потери герметичности.

Этапы реализации проекта

Работа над проектом трансформируемой перегородки начинается с технического задания. Специалист выезжает на объект, производит замеры и обсуждает с заказчиком нюансы будущей конструкции. Следующий этап — разработка технического проекта с расчетом нагрузок и подбором фурнитуры. После согласования начинается производство, затем монтажная бригада выполняет сборку и установку за один–три дня.

Перегородка трансформер: купить в Москве с монтажом

Выбор конфигурации трансформируемой перегородки начинается с анализа помещения и задач, которые должна решать конструкция. Учитываются интенсивность использования, требования к звукоизоляции, тип потолка и эстетические предпочтения. Чтобы купить перегородку трансформер по точной цене, потребуются габариты проема, схема расположения парковки и данные о несущей способности перекрытия.

Наши специалисты подберут оптимальное решение под конкретные условия объекта: тип полотна, схему парковки, комплектацию дверным блоком и материалы заполнения. Расчет стоимости выполняется после замера, доставка и монтаж включаются в договор отдельными позициями. Для проектных организаций предоставляем спецификацию материалов и чертежи узлов примыкания и крепления трека в формате, пригодном для включения в рабочую документацию.

Вопросы и ответы

Какую максимальную высоту может иметь трансформируемая перегородка?

Современные системы позволяют создавать конструкции высотой до 6 метров без промежуточных опор. При большей высоте требуются дополнительные направляющие и усиленный трек.

Можно ли установить трансформируемую перегородку в жилой квартире?

Да, такие конструкции подходят для жилых помещений. Главное требование — достаточная прочность потолочных перекрытий для крепления направляющей системы. Расчет нагрузок выполняется на этапе замера.

Насколько сложно управлять перегородкой?

Полотна перемещаются от небольшого усилия: вес одной панели составляет 80–100 кг, а роликовая система на подшипниках снимает сопротивление. Для длинных конструкций доступны модели с электроприводом.

Какой уровень звукоизоляции обеспечивают такие перегородки?

Стеклянные конструкции дают до 42 дБ, комбинированные с глухими панелями — до 52 дБ. Это сопоставимо с обычными межкомнатными стенами.

Требуется ли разрешение на установку?

В большинстве случаев специальных разрешений не требуется, поскольку конструкция не затрагивает несущие элементы здания. Порядок согласования рекомендуем уточнить в управляющей компании.

Сколько места занимает зона парковки полотен?

Глубина парковки равна суммарной толщине сложенных панелей плюс технологический зазор. Для перегородки из восьми полотен толщиной 100 мм это около метра. При парковке в две стороны показатель делится пополам.

Можно ли перенести перегородку на другой объект?

Да. Полотна и фурнитура демонтируются и используются повторно, заменяется обычно только трек, поскольку его длина и конфигурация привязаны к конкретному проему.

Сколько стоит доставка и монтаж?

Доставка и монтаж рассчитываются отдельно и зависят от адреса объекта, высоты конструкции и условий доступа. Обе позиции включаются в смету до подписания договора.
