Зажимной профиль для стеклянных перегородок и ограждений с декоративной крышкой

Стеклянное полотно становится все популярнее в обустройстве офисов и даже при формировании дизайна частных квартир. Действительно, с помощью стеклянных перегородок можно очень быстро и дешево выделить в составе более обширного помещения некую профильную, функциональную зону (например, рабочий кабинет или даже спальню). Вот только сразу появляется вопрос, а как крепить стеклянные полотна? И еще один – как обеспечить стыковку листов стекла между собой? В этом нам поможет зажимной профиль для стеклянного ограждения. Расскажем о нем подробнее

Функциональное предназначение и особенности зажимных профилей

Главной задачей зажимного профиля для перегородок является:

  • надежная фиксация закаленного стеклянного листа;
  • предотвращение образования сколов на кромках;
  • придание жесткости всей конструкции в целом.

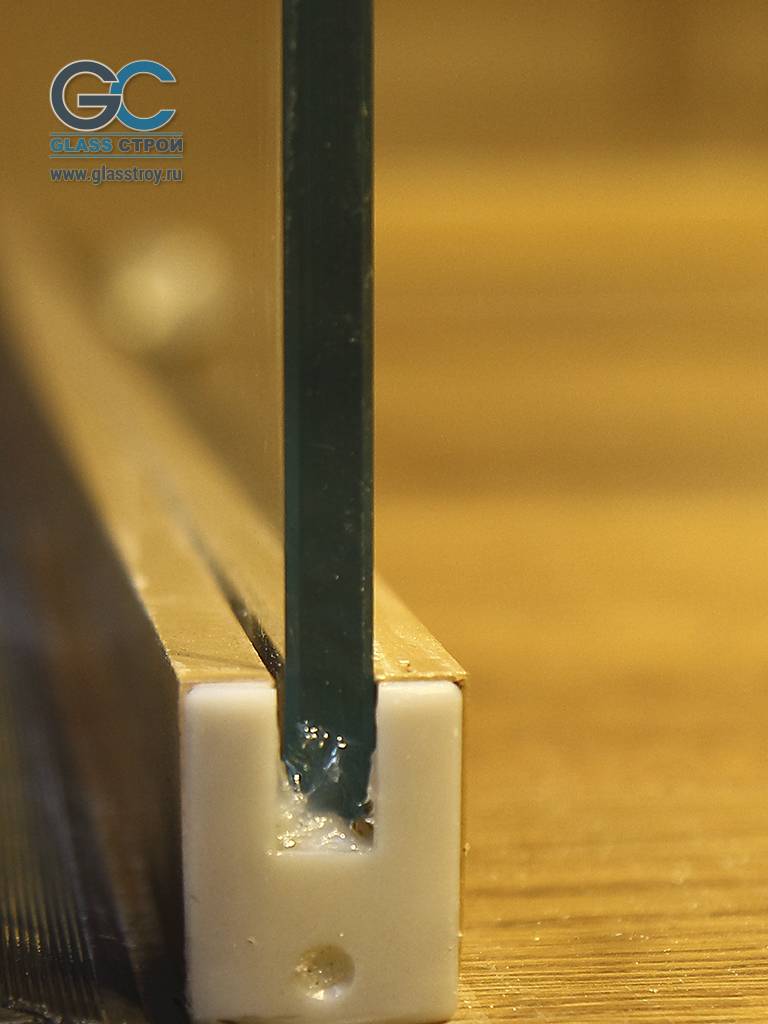

Зажимные элементы для стекол профилируются из алюминия и имеют П-образный вид в поперечном сечении. В паз (буквы «П») вставляется полотно стекла и распирается там с помощью уплотнителя. Благодаря этому, собственно, конструкция и получила свое название. Можно выделить сразу несколько полезных особенностей П-образных зажимных профилей:

  • Устойчивость к коррозиям.

Алюминий не ржавеет и вообще, не требует никакой дополнительной защитной (химической) обработки. Даже если его поцарапать, то он лишь потеряет свою нарядность, но это никак не повлияет на развитие на нем коррозионных эффектов.

  • Малый удельный вес.

Недаром алюминий называют «летающим металлом».

  • Прочность.

Алюминий (с имеющимися параметрами профиля по толщине) вполне способен обеспечить достаточную жесткость конструкции, как будто это полноценная рама.

  • Множество стильных исполнений.

Профиль может иметь самые разнообразные конфигурации. Какой именно установить на имеющуюся стеклянную перегородку – зависит от вкуса и пожеланий заказчика.

  • Обеспечение технологичности сборки.

Собственно, он ведь для того и нужен, чтобы обеспечить максимальную технологичность сборки и установки всей конструкции. Алюминиевому профилю здесь нет равных: вам не придется сверлить в нем ни одного отверстия – все уже будет подготовлено (с особой точностью) в заводских условиях.

  • Вопросы стоимости.

Алюминий относится к цветным металлам. Однако он гораздо дешевле содержащей никель нержавейки и гораздо более удобен в использовании, чем та же никелированная сталь. С учетом этого можно вполне определенно утверждать, что алюминиевый профиль удельно дешевле, чем его возможные аналоги.

  • Ну, и наконец, декоративный аспект.

«Летающий металл» всегда выглядел благородно, что бы ни было из него сделано (от пуговиц на мундире российского императора до прокатного профиля).

Алюминиевый зажимной профиль – структура установочного процесса

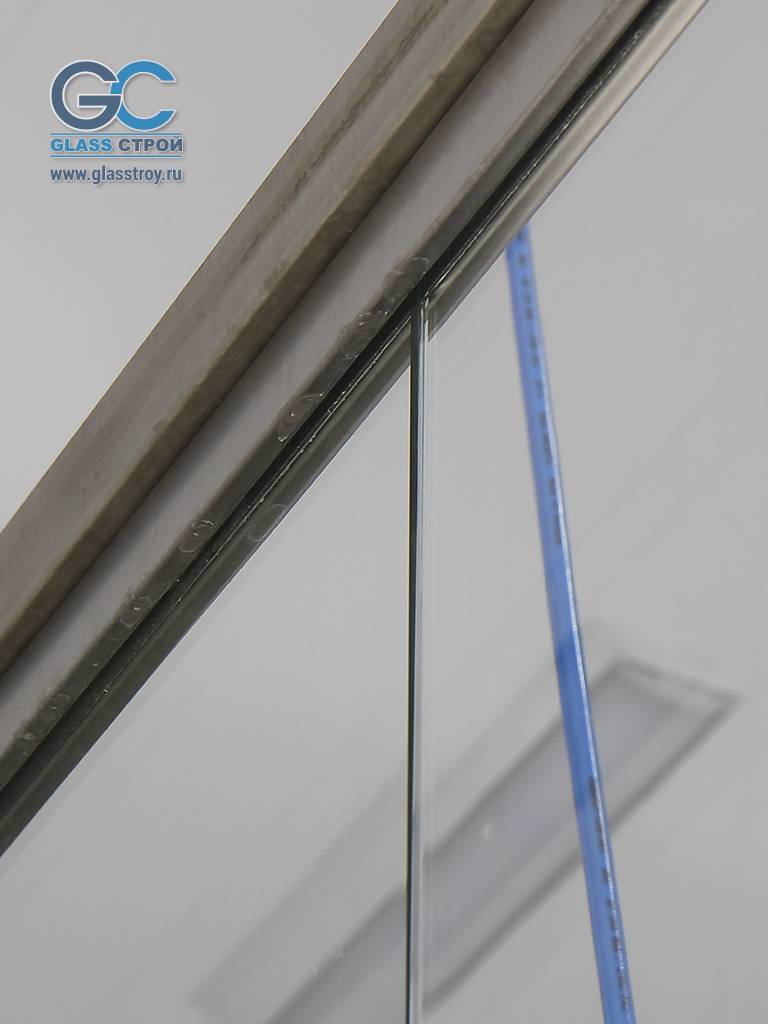

Существуют варианты, когда стеклопакеты (иногда даже состоящие из нескольких камер) собираются в готовом виде в заводских условиях и привозятся на место установки, где и монтируются на несущие конструкции. Но ситуация с П-образным зажимным профилем иная. В его задачу входит также обеспечение четкой фиксации перегородки на полу и на верхнем уровне (к примеру, на потолке). Поэтому все элементы этой «рамы» собираются в отдельности, закрепляясь на соответствующих плоскостях. Набор деталей и последовательность монтажа представлены в таблице 1:

Таблица 1.

№ п/п

Действие

Цели, пояснения

1.

Укрепление элементов алюминиевого профиля

Каждая планка уже имеет проделанные в заводских условиях точно позиционированные отверстия. Следует начать с планки на полу и последовательно прикрепить к ней боковые детали, закончив самой высокорасположенной.

2.

Установка планок с прижимными винтами

На каждый элемент конструкции профиля должно приходиться минимум по 10 штук прижимов.

3.

Установка стеклянного листа в пазы

Без комментариев.

4.

Зажимной профиль покрывается сверху крышкой, несущей декоративные функции.

Сам по себе алюминий вполне наряден. Но оставлять единственный вариант оформления (голый металл) – это скучно. Поэтому такие профили обычно покрывают еще и декоративным слоем. В частности речь идет о полимерных крышках с иным рисунком.

5.

Установка заглушек отверстий на пазах.

Для простоты монтажа такие отверстия предусматриваются проектом. Поэтому по его завершении (при окончании сооружения переборки) в отверстия следует вставить заглушки.

Варианты зажимного профиля

Стеклянное полотно может иметь различную толщину. Поэтому и профили отличаются по своим размерам. Самым «скромным» является П-40 (40-миллиметровый). В него можно крепить закаленные стекла, с толщинами от 8 до 12 мм.

Стоит обратить внимание, как технологично устроена процедура. Изначально отмеренные и вырезанные в заводских условиях элементы профиля крепятся на саморезах на удерживающих капитальных плоскостях (это могут быть стены, пол или перекрытия потолка). А затем в пазы просто и аккуратно вставляется стеклянный лист и уплотняется.

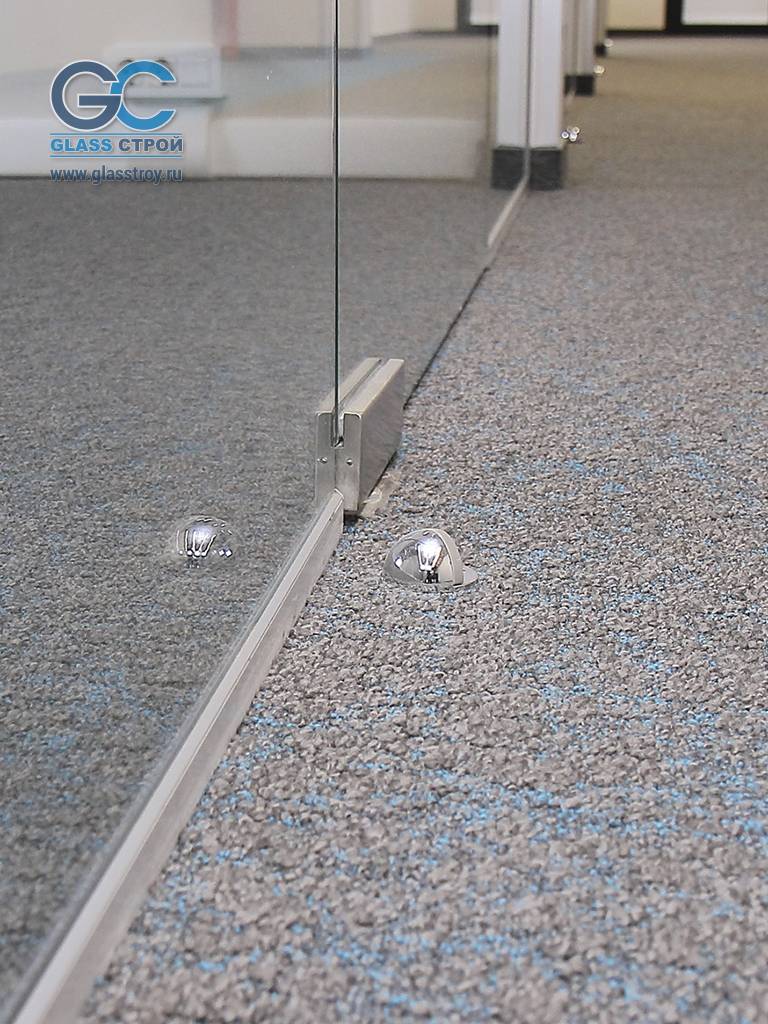

  • 40-миллиметровый профиль.

Подразумевается, что его высота (то есть, длина вертикалей в букве «П») составляет всего 4 см. В целом, такая «каемка» даже не будет бросаться в глаза на фоне пола (если мы говорим о нижней горизонтальной планке). Но согласитесь, куда как эффектнее смотрится стеклянный лист, вырастающий прямо из пола и граничащий, разве что только с паркетом или ковролином. Поэтому зачастую дизайнеры идут «до конца» в своем стремлении к оригинальности и внимании к деталям: в полу штробится канавка для нижней горизонтальной планки профиля, и в итоге достигается желаемый эффект столкновения стекла и камня.

Главное, чтобы при этом не был достигнут другой эффект - от столкновения ноги и стекла (пусть и закаленного).

Стена получается абсолютно прозрачной, что безусловно, добавляет эффектности выделенному таким образом пространству.

  • 76-миллиметровый профиль.

Это более массивная профильная конструкция как по своей высоте (76 мм.), так и с точки зрения толщины ребер жесткости самого профиля. Предназначена она уже для того, чтобы нести стекло потолще. Хотя 40-миллиметровый профиль номинально и может удерживать лист 12-миллиметровой толщины, в реальности «поручать» ему эту ответственную работу разумный дизайнер не станет, ибо очень уж неравноценным оказывается соотношение масс, особенно, если потолки в помещении большие, да и заказчик требует полноценного эффекта «стеклянной мембраны» (что подразумевает ширину одного листа под 3 метра).

Но вот 76-миллиметровому профилю удержание такой массы – в самый раз. Он будет нести эту нагрузку, параллельно добавлять всей конструкции жесткости, а еще в его задачи будет входить предотвращение столкновения носков обуви непосредственно о стеклом. Все-таки 7,6 см. – это уже заметная величина для того, чтобы послужить своеобразным щитком. Также, по причине достаточно больших габаритов штробить пол, стены или потолок для того, чтобы утопить в получившейся канавке профиль, никто не станет – здесь велик риск «достучаться до соседей» (то есть, пробурить дырку насквозь). А кроме того, такая канавка способна существенно ослабить прочность железобетонных перекрытий.

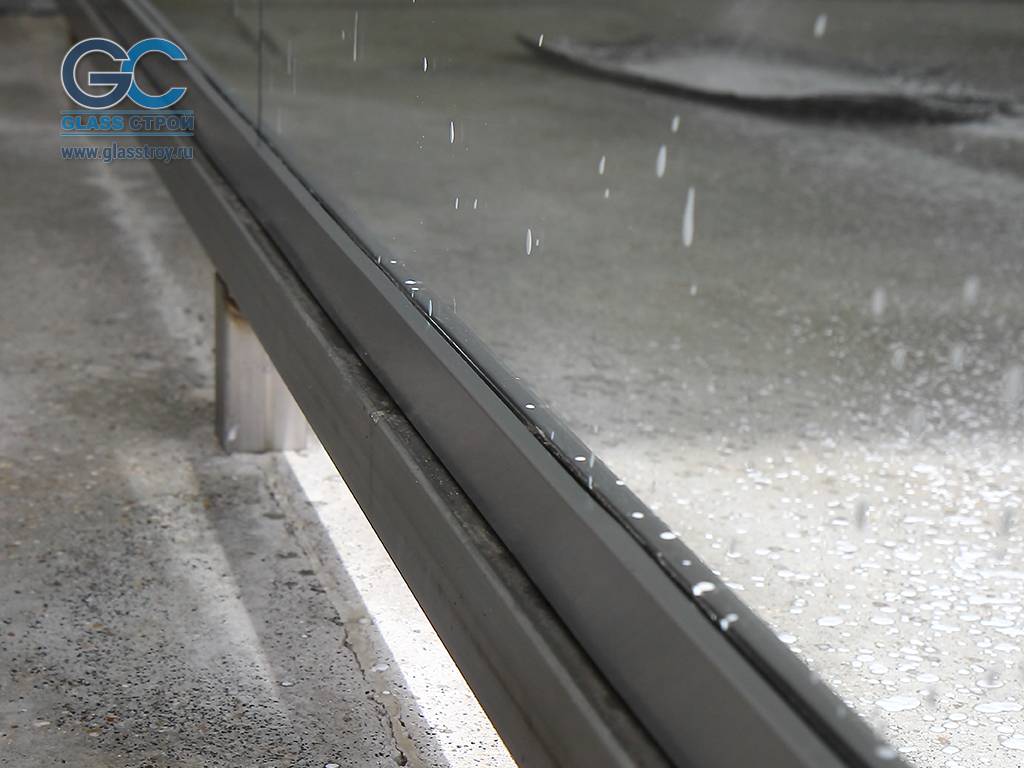

  • 100-миллиметровый профиль.

Одно слово – негабарит. Такой формат профиля предназначен нести сверхнагрузки. Речь идет как о повышенных толщинах, так и о размерности. Стеклянный лист 8-миллиметровой толщины редко бывает более 3 метров в высоту или ширину. Но вот 12-миллиметровые полотна вполне способны достигать 5 метров по одному из измерений.

Разумеется, такие размерности приводят к образованию у стекла больших потенциальных рычагов при работе на излом. Ответственность за недопущение каких либо изгибов конструкции или ее пластической деформации полностью лежит на толстом алюминиевом профиле, который как раз под эту работу очень хорошо заточен. Для фиксации стеклянного полотна в пазах профиля применяются специальные клипсы, которые бережно распирают лист изнутри, не давая ему вибрировать или мало-мальски сдвигаться. При 10-сантиметровом рычаге упора алюминиевый профиль справляется с этой задачей более, чем успешно.

Варианты применения зажимного профиля большого сечения

Естественно, имеется в виду применение по основной «специализации», а не какие-то иные оригинальные направления использования. Сведения агрегированы в таблицу2:

Таблица 2.

№ п/п

Использование

Особенности

1.

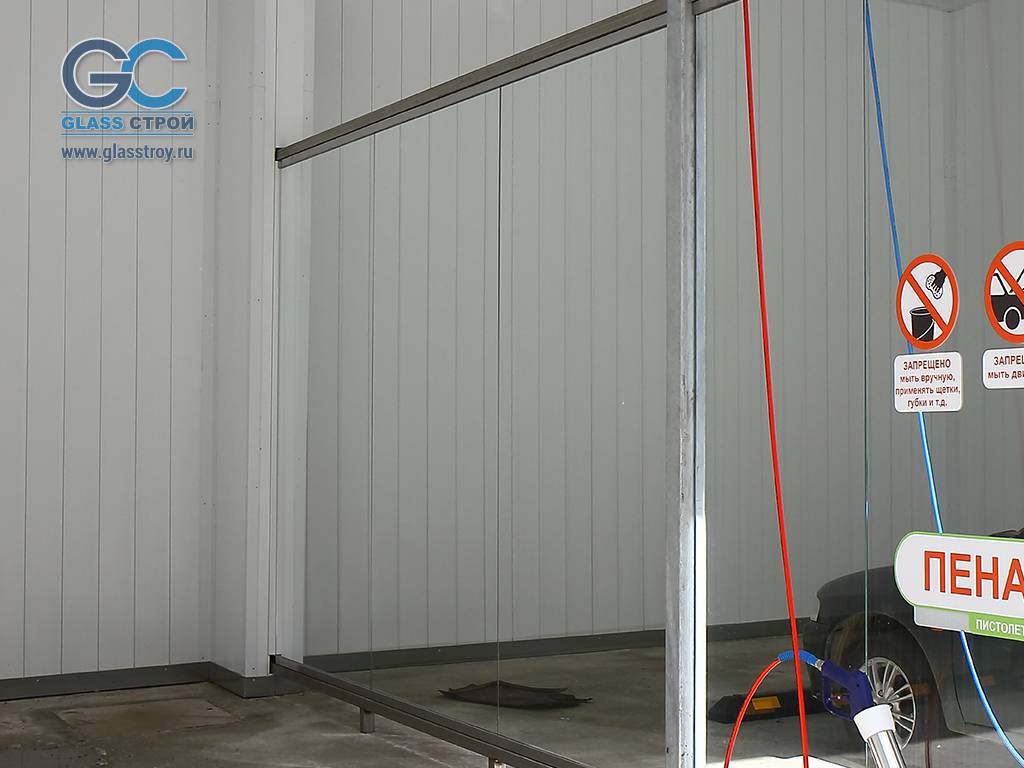

Первый слой внешних ограждающих конструкций

Современные малоэтажные постройки в стиле ультрамодерн или постмодерн зачастую предусматривают широкое использование стеклянных конструкций. И здесь защитно-декоративный внешний слой из толстого стекла особенно практичен. (А внутри уже можно при желании устанавливать звуко- и теплоизолирубщие пакеты из более тонкого стекла).

2.

Перегородки в ответственных помещениях.

Как правило, в ответственных комнатах стеклянное полотно – это триплекс, то есть несколько слоев толстого стекла, представляющее собой единый массив. Это придает слою очень высокую прочность при работе на удар, но при этом столь же значительно растет и масса полотна. Триплекс требует для своей фиксации только 10-сантиметрового зажимного профиля (потому что главное здесь – удержать массу).

3.

Основа для дверных проемов в стеклянных перегородках

Именно 100-миллиметровый алюминиевый профиль является самым прочным и жестким из всех трех перечисленных вариантов. Дверь – это всегда динамические нагрузки на всю конструкцию в комплексе. Соответственно, чем жестче будет профильная сборка, тем мягче (для перегородки) будет проходить открытие и закрытие двери.

Резюме

Купить зажимной профиль, чтобы самостоятельно изготовить из него детали для сборки стеклянной «переборки» - весьма нерациональная идея. Да, конструкция подразумевает некий люфт подлежащего установке стеклянного полотна по двум направлениям, но когда дело доходит до окончательной фиксации с помощью уплотнителей, неверно «выкроенные» и уже привинченные саморезами детали каркасного профиля неизбежно перенесут на лист стекла напряжение на изгиб.

Чтобы этого не случилось, стеклянные перегородки следует заказывать в организации, которая долго и профессионально работает в этой области, имеет квалифицированный штат сотрудников и опыт работы по профилю (простите, с алюминиевым профилем). Только в том случае, когда все детали выполнены в заводских условиях, и монтаж поручен компетентным специалистам, только в том случае можно гарантировать высокое качество выполнения работы. Помните: стекло – дело тонкое!
