Стеклянные противопожарные двери - конструктивные особенности

Безопасность домов, квартир, офисных помещений всегда актуальна. При возникновении пожара этот вопрос очень важен. Для предотвращения огня, распространения вредного дыма в строительстве применяют кирпич, перекрытия из камня, железобетонные плиты, монолитные конструкции, не способные гореть. Но постройки не могут обойтись без специальных проемов: ворот, окон, люков, дверей, инженерных коммуникаций. Для их защиты применяются конструкции со специальными инженерными решениями. Одним из таких устройств является противопожарная дверь со стеклом.

Двери, площадь остекления которых более 25 %, согласно ГОСТ Р 53307-2009 называются стеклянными, светопрозрачными. По функциональности противопожарные конструкции имеют ряд преимуществ по сравнению с глухими. Они дают максимальный обзор в помещении, дополнительное освещение.

Область применения противопожарных дверей

Объекты разного назначения используют стеклянные противопожарные двери в качестве защиты. Чаще всего их устанавливают в местах постоянного присутствия людей:

  • кафе, ресторанах, точках общественного питания;
  • театрах, музеях;
  • супермаркетах, торговых центрах;
  • гостиницах, отелях;
  • офисах;
  • других общественных помещениях.

Владельцы частных домов или квартир тоже устанавливают такие двери, которые не только обеспечивают безопасность, но придают помещению эффектный вид и эстетичность. Безграничные дизайнерские возможности позволяют использовать конструкции для любых целей – от деления пространства на функциональные зоны до их визуального расширения.

Технические характеристики

Нет принципиальных отличий между противопожарными и обычными моделями дверных систем. Конструкции полностью схожи, просто в изготовлении первых используют специальные огнестойкие комплектующие. Благодаря применению особых материалов технические характеристики ПД имеют следующие показатели:

Предел огнестойкости полотен

Промежуток времени, полученный в результате проведения огневого испытания, в течении которого материал оказывает сопротивление огню. Измеряется в минутах, считаемых от начала воздействия до появления признаков предельного состояния, применимых для конкретного изделия. Имеет следующие обозначения:

  • I – теплоизолирующая способность;
  • E – целостность;
  • W – достижение предельной величины плотности теплового потока;
  • S – дымогазонепроницаемость.

Показатель огнестойкости, полученный при испытании изделия, вычисляется из предельного состояния, соответствующего наименьшему значению.

Типы стеклянных противопожарных дверей

На основании федерального закона № 123 из таблицы под номером 24 видно, что для стеклянных противопожарных дверей существуют следующие пределы огнестойкости:

  • 1-й тип – составляет 60 мин (EIWS 60);
  • 2-й тип – составляет 30 мин (EIWS 30);
  • 3-й тип – составляет 15 мин (EIWS 15);

Пределы огнестойкости для стеклянных противопожарных дверей

Наименование элемента

Тип

Предел огнестойкости

Двери дымогазонепроницаемые с остеклением > 25 %

1

EIW60

2

EIW30

3

EIW15

1

EIWS60

2

EIWS30

3

EIWS15

Особенности конструкции ПД

В зависимости от материала, используемого для изготовления рам, все изделия можно разделить на три вида: стальные, деревянные, алюминиевые. Каждый материал имеет свои преимущества и недостатки. Разберем подробно разного вида коробки (рамы).

Алюминиевая

Конструкция представляет собой сочетание стекла и металла. Материалы хорошо сочетаются и дополняют друг друга. Алюминиевый профиль окрашивается в любой оттенок, в зависимости от предпочтений заказчика, что позволяет создать огромное разнообразие вариантов исполнения. Кроме привлекательного вида, изделие характеризуется небольшим весом и малой стоимостью.

Главным недостатками алюминиевой рамы является ее жесткость, что существенно влияет на размер самой конструкции. Стекла с повышенной огнестойкостью имеют большой вес, поэтому их устанавливают в алюминиевый короб крайне редко.

Жесткость всей конструкции имеет большое значение. Это связано с расширением металла при нагреве, что может привести к определенной деформации изделия. Поэтому, хоть профиль и называют алюминиевым, сердечник для таких рам чаще всего делают из сплавов стали.

Металлическая

По внешнему виду, окраске, эстетическим качествам рамы из этого материала ничем не уступают алюминиевым. Имеют большой запас прочности, отличаются высокими показателями жесткости. Изделия имеют высокую стоимость, но она компенсируется такими характеристиками как долговечность и устойчивость к коррозии.

Применяют профиль при больших размерах конструкции, необходимости обеспечить высокую огнестойкость помещения, действии существенных нагрузок на несущую раму.

Деревянная

Главным преимуществом таких дверей является использование в их производстве экологически чистого материала, который полностью обеспечивает безопасность жизнедеятельности человека. Изготавливаются из разных пород древесины, поверхность обрабатывается специальными грунтовками и специальными огнезащитными материалами, изготовленными по нано технологиям.

Конструкции из дерева используют реже остальных. Это также связано с их жесткостью, которая не позволяет ставить тяжелые, огнестойкие стекла.

Разновидности полотен

Стеклянные изделия выпускаются в двух исполнениях: однопольном, двупольном. Эти наименования произошли от слова «полотно», от которого получается главное их отличие.

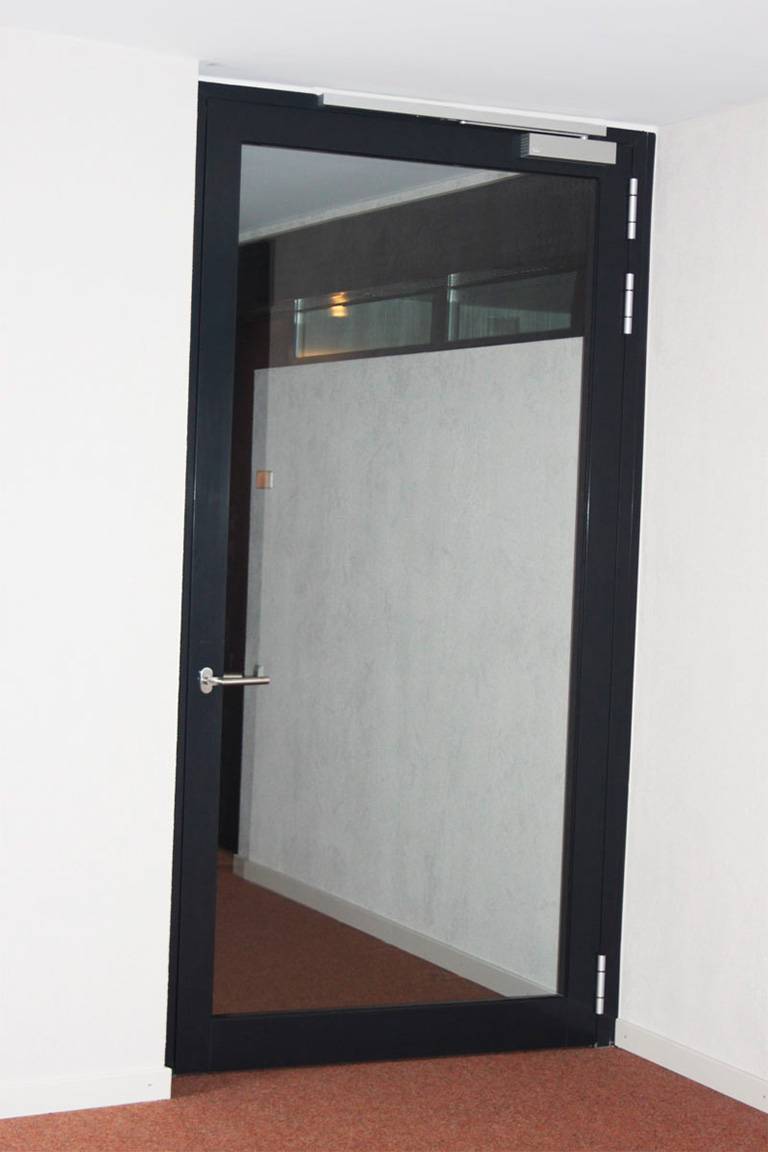

Однопольная дверь представляет собой конструкцию, которая имеет всего одну створку. Это стандартное изделие, состоящее из одного полотна. Используется для вставки в небольшие проемы.

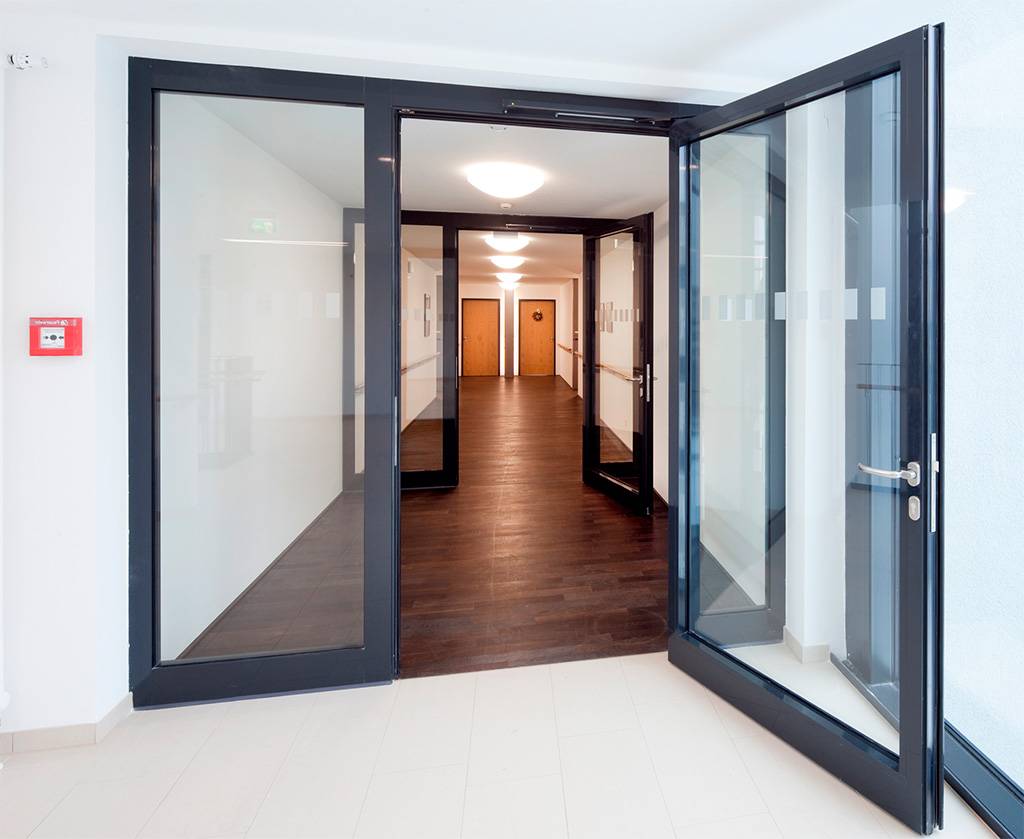

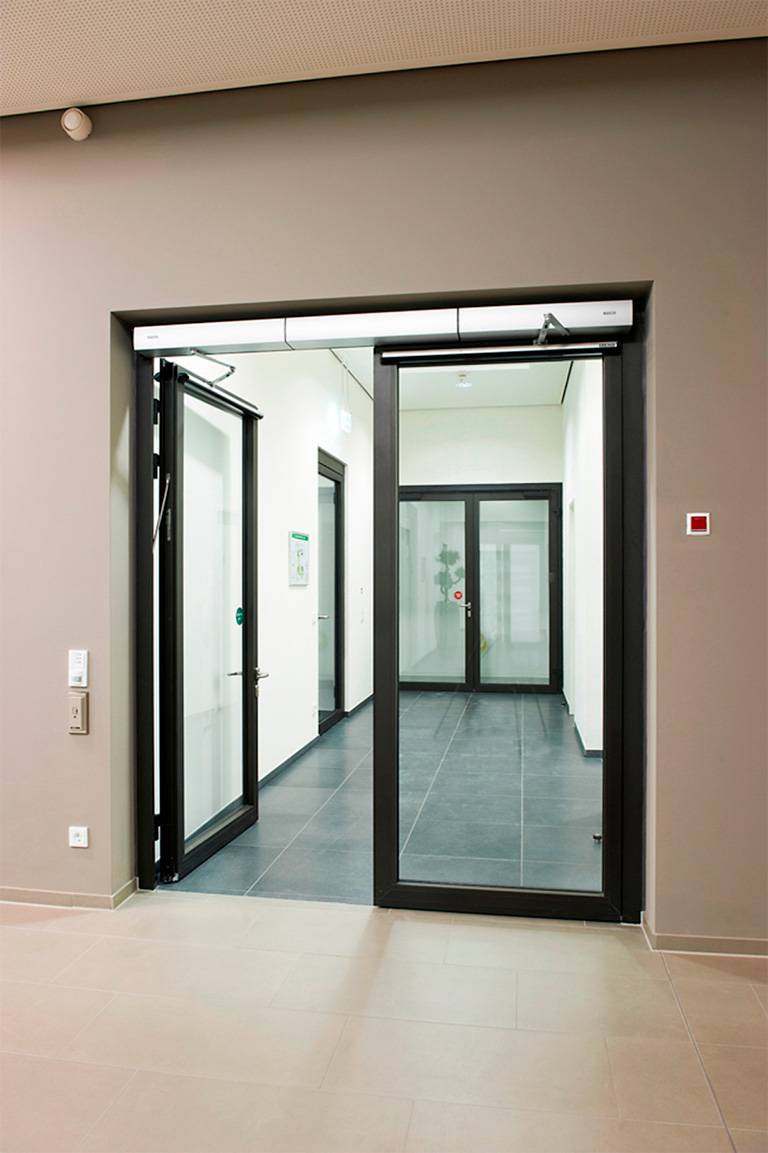

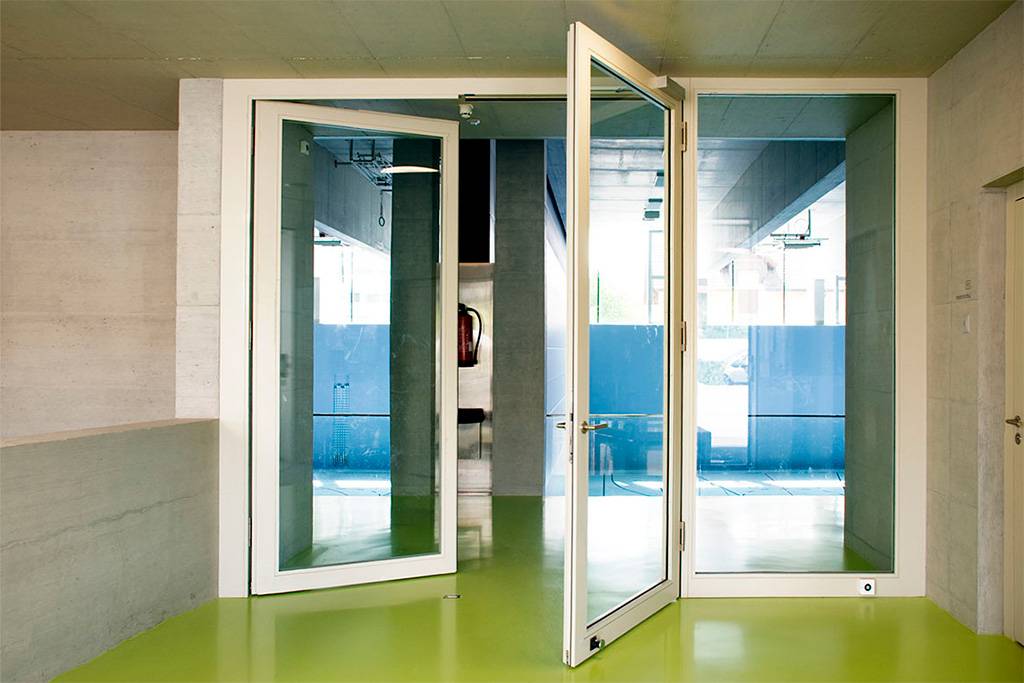

Двупольная дверь состоит из двух полотен. В сравнении с предыдущим вариантом представляет собой более массивную конструкцию, обладают большей пропускной способностью. В зависимости от размера створок двупольные конструкции могут быть двух типов – равнопольные, неравнопольные.

По направлению открытия двери бывают двух видов – односторонние, маятниковые. В первом варианте они открываются вправо или влево, а во втором имеют двустороннюю направленность. В зависимости от исполнения конструкции полотно может быть цельностеклянным, иметь фрамугу, входить в состав перегородки.

Конструкции отличаются между собой по использованию теплого или холодного профиля. Системы, которые используют для установки в неотапливаемых помещениях, где не требуются энергосберегающие свойства, применяют холодный профиль. В теплом профиле используют специальные вставки. Он способен сохранять тепло внутри сооружений, помогает сократить затраты на отопление.

Стекло

Самым главным элементом ПД является противопожарное стекло. В зависимости от конструкции окна, дверь противопожарная со стеклом может иметь следующие разновидности основного компонента: однослойное, двухслойное, многослойное остекление.

Всем из перечисленных вариантов присущ свой характерный набор признаков. Например, однослойное стекло обладает лишь одной характеристикой – жаростойкость, двухслойному исполнению соответствует огнеупорность. Многослойные изделия включили в себя все признаки предельного состояния.

В производстве светопрозрачных конструкций, обладающих устойчивостью к огню используют три основных вида стекла: армированное, закаленное, композиционное многослойное. Изготовление огнестойкого стекла осуществляется разным методикам, но наибольшую популярность получили следующие технологии:

  • использование прозрачной пленки, которая наклеивается несколькими слоями и устойчива к высоким температурам;
  • заполнение многослойного стекла специальными наполнителями, материал которого при температурных воздействиях затвердевает и меняет цвет.

От использования технологии зависит толщина полученного изделия, а соответственно и вес конструкции. Более тонкое полотно обладает самой большой способностью пропускать свет. При этом тонкие полотна, которые имеют высокие показатели огнеупорности отличаются самой высокой ценой.

Преимущества стекла перед стальными и деревянными полотнами

Материал изготовления

Светопроводимость

Визуальное расширение границы

Экологичность

Стекло

+

+

+

Дерево

-

-

+

Сталь

-

-

-

Критерии выбора

На выбор двери влияет место ее фактического расположения, сочетаемость с окружающим интерьером. Основным критерием противопожарных дверей является требуемый уровень огнестойкости. Кроме того, учитываются следующие факты:

  • для бытового использования достаточно конструкции 1-го или 2-го типа, которая при появлении возгорания противостоит ему до тридцати минут;
  • границы дверного проема влияют на выбор между двупольными и однопольными конструкциями;
  • отдельно рассматриваются варианты стекла, используемого в изделии;
  • размер стены определяет наличие при установке дополнительных крепежных компонентов.

При выборе конструкции следует предварительно поверить изделие на соответствие его технических характеристик к условиям эксплуатации. Если требуется противопожарные двери со стеклом купить в Москве, то следует также сделать упор на возможность качественной установки таких изделий.

Испытания стеклянных противопожарных дверей

Методика испытания заключается в огненном воздействии на стеклоблок, которые проводят в специальных лабораториях. Многослойное стекло подвергается температурному воздействию. При достижении температуры в 200 градусов полимеры вспениваются, после чего происходит помутнение материала. Если при тепловом воздействии на первом стеклянном слое появились трещины, оно все равно остается герметичным, это достигается благодаря свойствам вспененной материи. Дальнейшее нагревание влечет за собой вспенивание сырья в последующих слоях. Низкая теплопроводностость термореактивного накопителя способствует тому, что все остальные стекла получают меньше тепловой энергии, благодаря чему способны защитить помещение от едкого дыма и огня.

Стеклянные противопожарные двери благодаря своим характеристикам не уступают в защитных свойствах ни стальным, ни алюминиевым. Полностью выполняют поставленную задачу - уберечь помещение от пожара. Кроме того, они отличаются высокими эстетическими качествами. На рынке представлен огромный выбор противопожарных дверей в уже готовом виде, но компании могут выполнить индивидуальный заказ под потребности конкретного покупателя.
