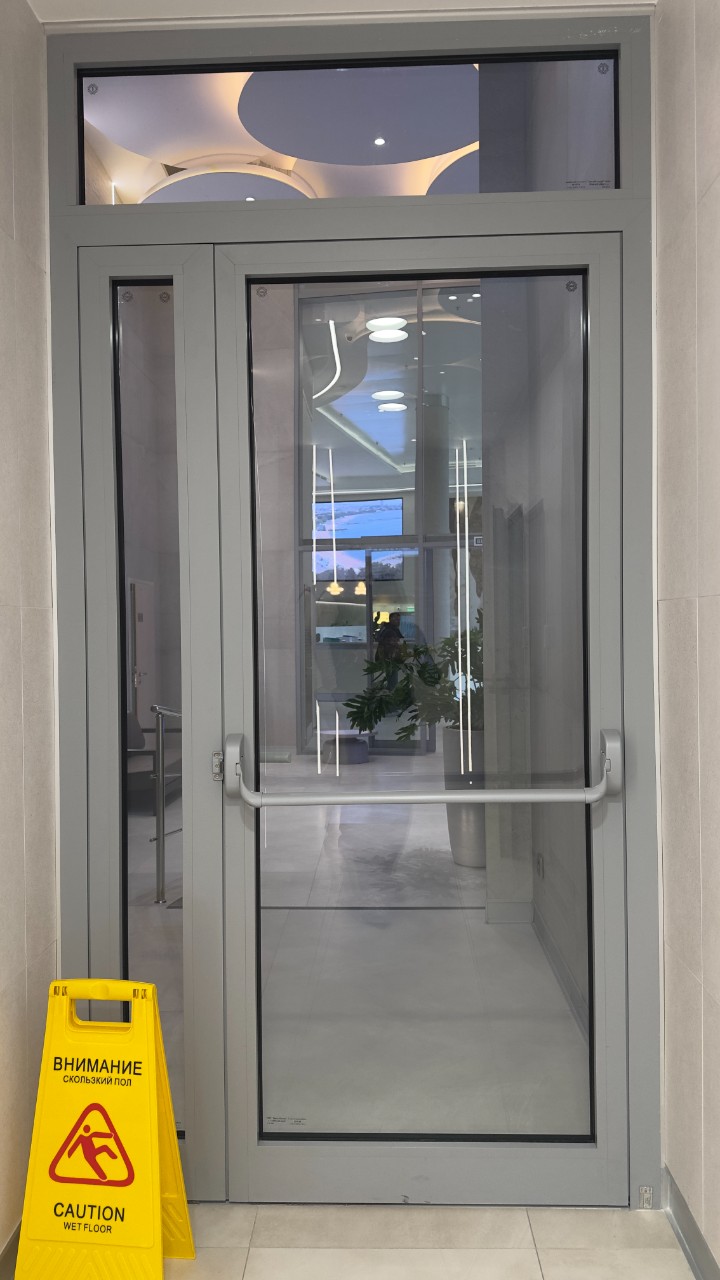

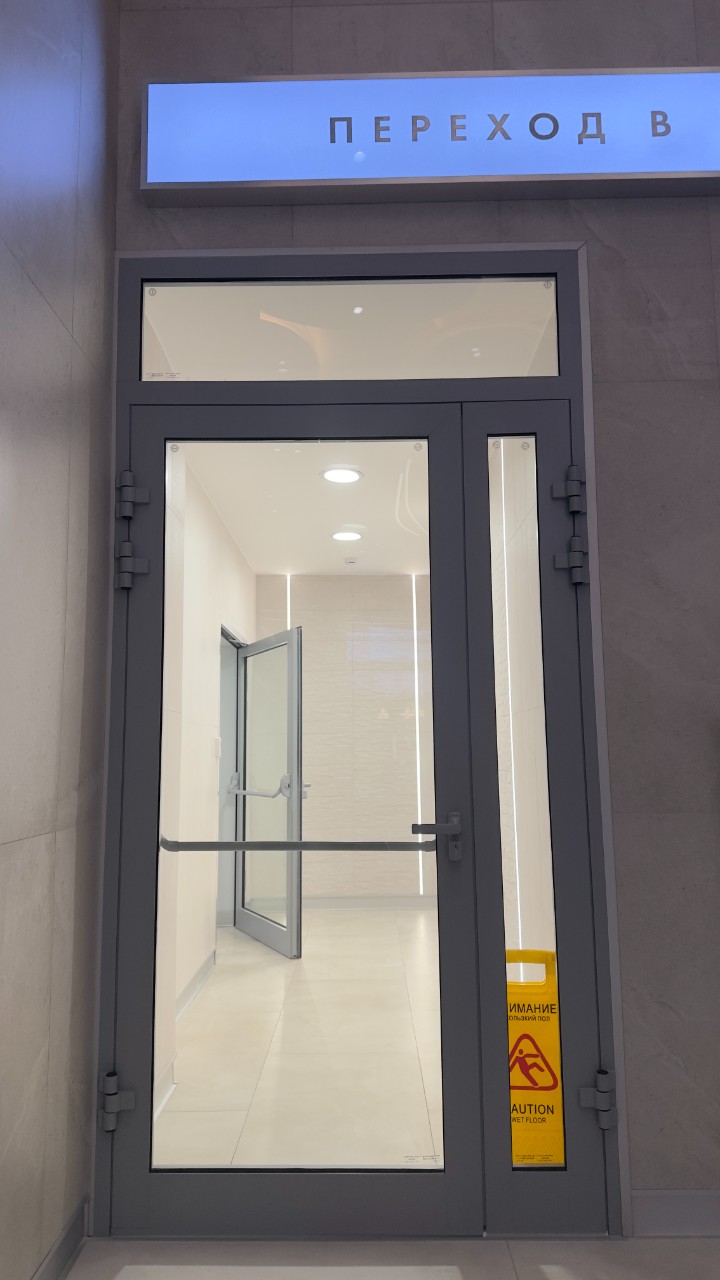

На первый взгляд — просто двери. Но на объекте по адресу Москва, Ольховская улица, дом 27, строение 3 всё оказалось иначе. Внутренние проходы Института пластической хирургии и косметологии «Ланцеть» теперь защищены системой светопрозрачных противопожарных дверей класса EIW 60. Их задача — не только пропускать свет. Главное — преградить пламени путь.
Содержание
- Подготовка проемов и замеры
- Изготовление и транспортировка
- Установка дверей и фурнитуры
- Контроль герметичности и огнестойкости
- Монтаж входных конструкций серии 45
- Финальный осмотр и передача заказчику
- Безопасность без утраты прозрачности
- Где применимы светопрозрачные противопожарные двери EIW 60
- Комментарий менеджера проекта
- Что получает заказчик при реализации проекта с противопожарными дверями EIW 60
Выбор именно таких конструкций — не случайность. При разработке технического задания учитывались два ключевых требования: легкость восприятия пространства и жесткие нормы безопасности. Обычные противопожарные двери не подошли бы: в медучреждении важна визуальная открытость. Поэтому и было принято решение в пользу стеклянных моделей с подтверждённой огнестойкостью.
Алюминиевые входные конструкции серии 45 также были изготовлены и смонтированы в рамках того же проекта. Монтаж проходил в плотном графике, с учётом режима работы клиники и особых требований по акустике и пыли. Несмотря на технические тонкости и необходимость работы в условиях действующего медицинского центра, все конструкции были установлены в установленные сроки.
Доводчики GEZE Boxer EN 2-4 и система антипаника Fapim на одну точку запирания стали частью общей концепции. Без излишеств. Зато — с продуманной функциональностью и запасом по ресурсу. Это проект, в котором огонь и свет не противоречат друг другу, а существуют в одном пространстве.
Подготовка проемов и замеры
Монтаж противопожарных светопрозрачных дверей EIW 60 начинался с тщательного анализа проемов и подготовки технической документации. Перед выездом на объект были выполнены точные замеры: ширина проемов составляла 980 и 1050 мм, высота — 2170 и 2215 мм. Учитывались отклонения по вертикали и перекосы откосов. Все проемы были усилены металлическим закладным профилем сечением 40×40×2 мм для последующей точной установки коробки.
С учётом требований СП 2.13130.2020 (Системы противопожарной защиты), под каждый проем разрабатывался индивидуальный узел примыкания с учетом допусков ±2 мм. Это позволяло исключить перекосы при установке дверных полотен и обеспечить плотность притвора.
Изготовление и транспортировка
Сами конструкции были произведены из сертифицированного алюминиевого профиля противопожарной серии (аналог Schüco Firestop), с термическим разрывом и вставками из огнестойкой терморасширяющейся ленты. Толщина коробки — 45 мм, толщина створки — 55 мм. Заполнение — многослойное противопожарное стекло толщиной 23 мм (тип Pyran S с межслойной гелевой прокладкой), обеспечивающее предел огнестойкости EIW 60.
Перед доставкой конструкции проходили обязательную предпродажную сборку в цеху и повторную геометрию притвора. Далее изделия были тщательно упакованы в жесткий каркас и обмотаны вспененным ППЭ толщиной 10 мм — это исключало механические повреждения и тепловую деформацию.
Установка дверей и фурнитуры
Монтаж дверей выполнялся с использованием анкерных болтов М8×100 мм с шагом крепления 400 мм по периметру коробки. После первичной фиксации производился контроль притвора: расстояние между полотном и коробкой по периметру составляло строго 3 мм. Это критично для корректной работы доводчика и антипаники.

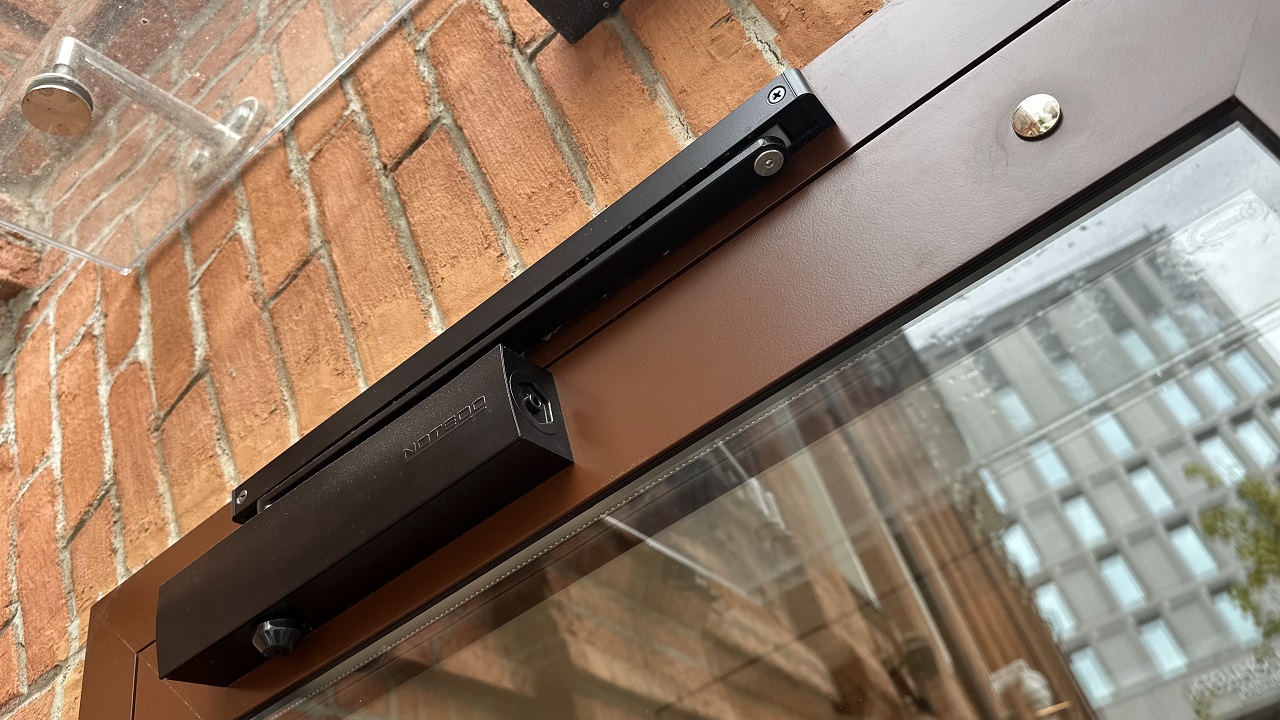

Установленные доводчики GEZE Boxer EN 2-4 были полностью интегрированы в профиль створки, с возможностью регулировки усилия закрывания от 13 до 60 кг. Угол открывания фиксировался на отметке 90°, с функцией фиксации в открытом положении.

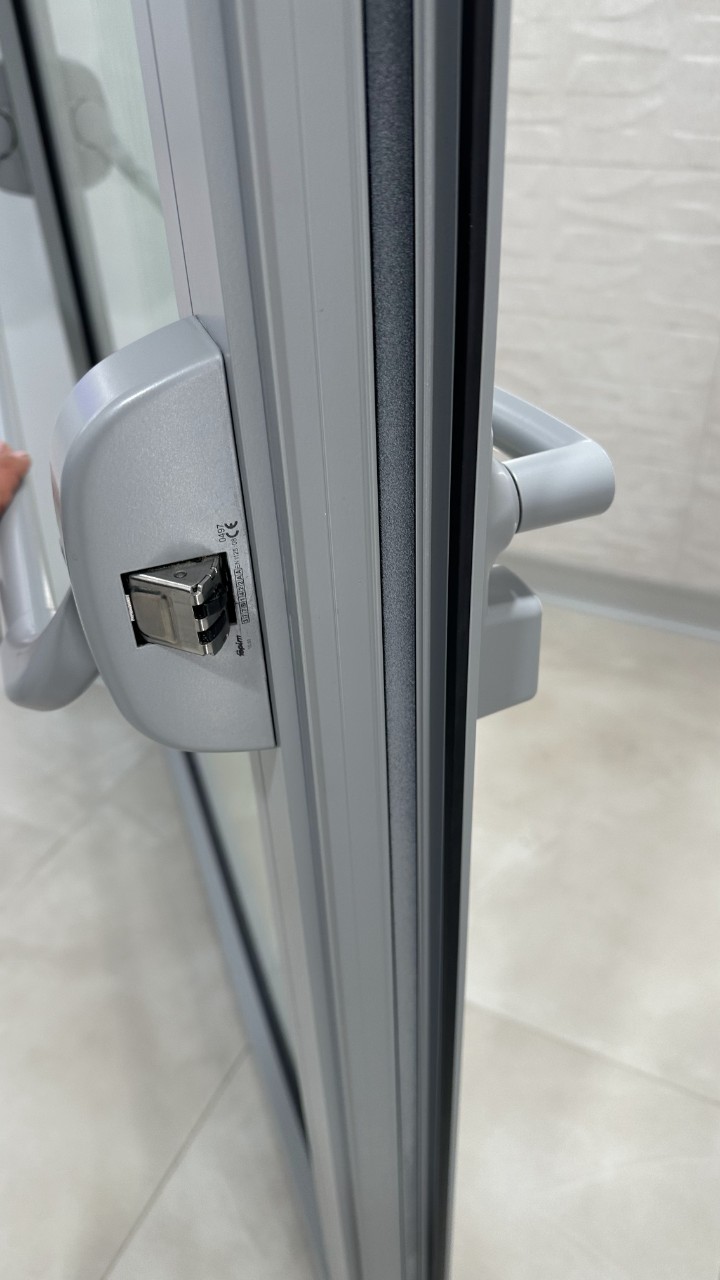

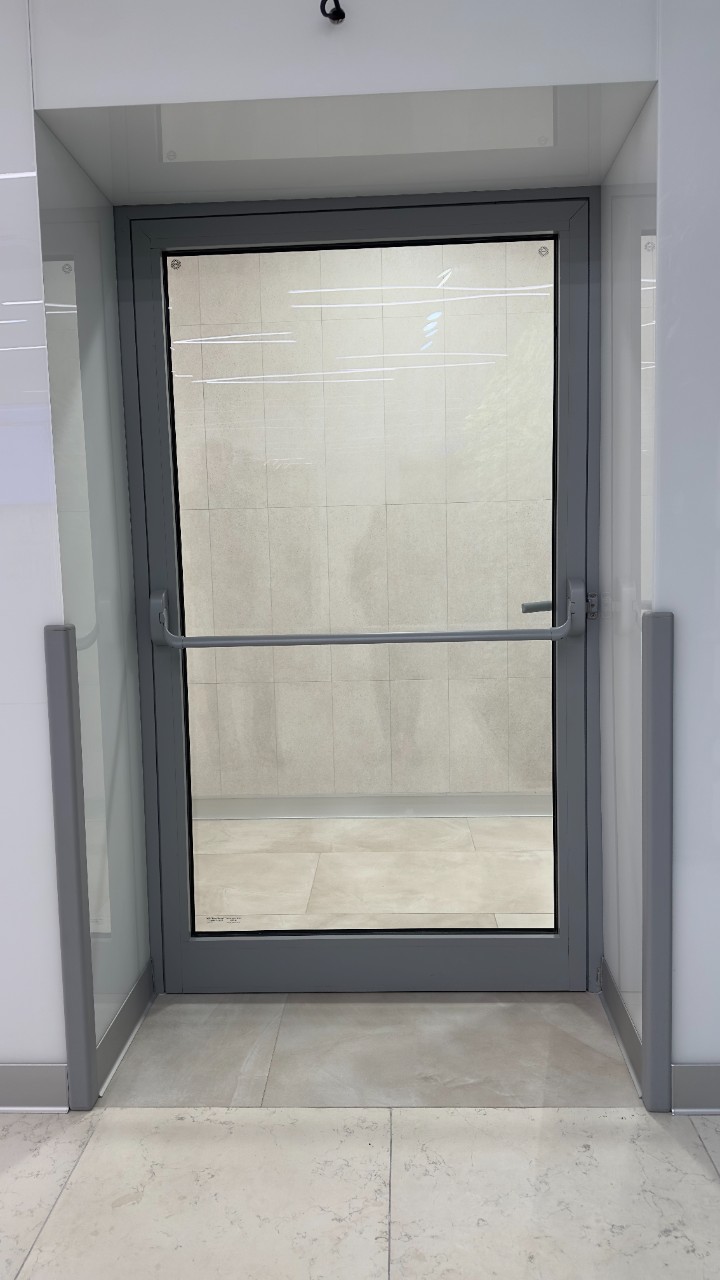

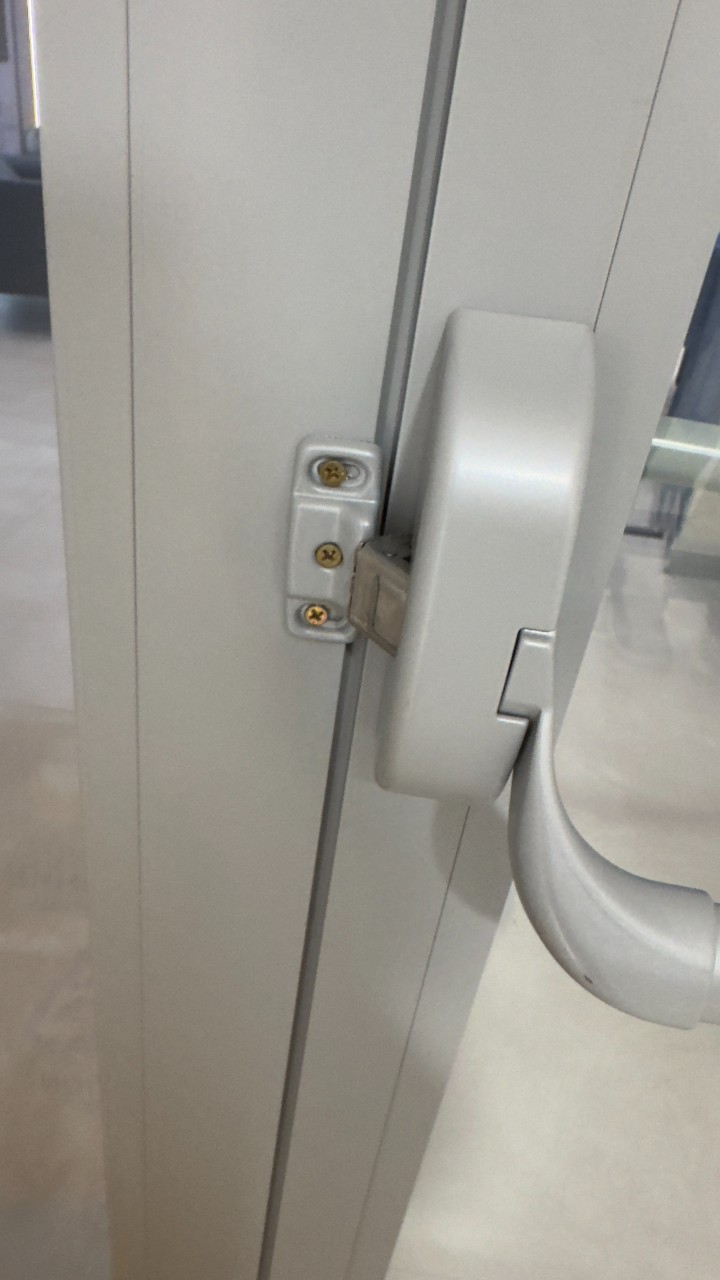

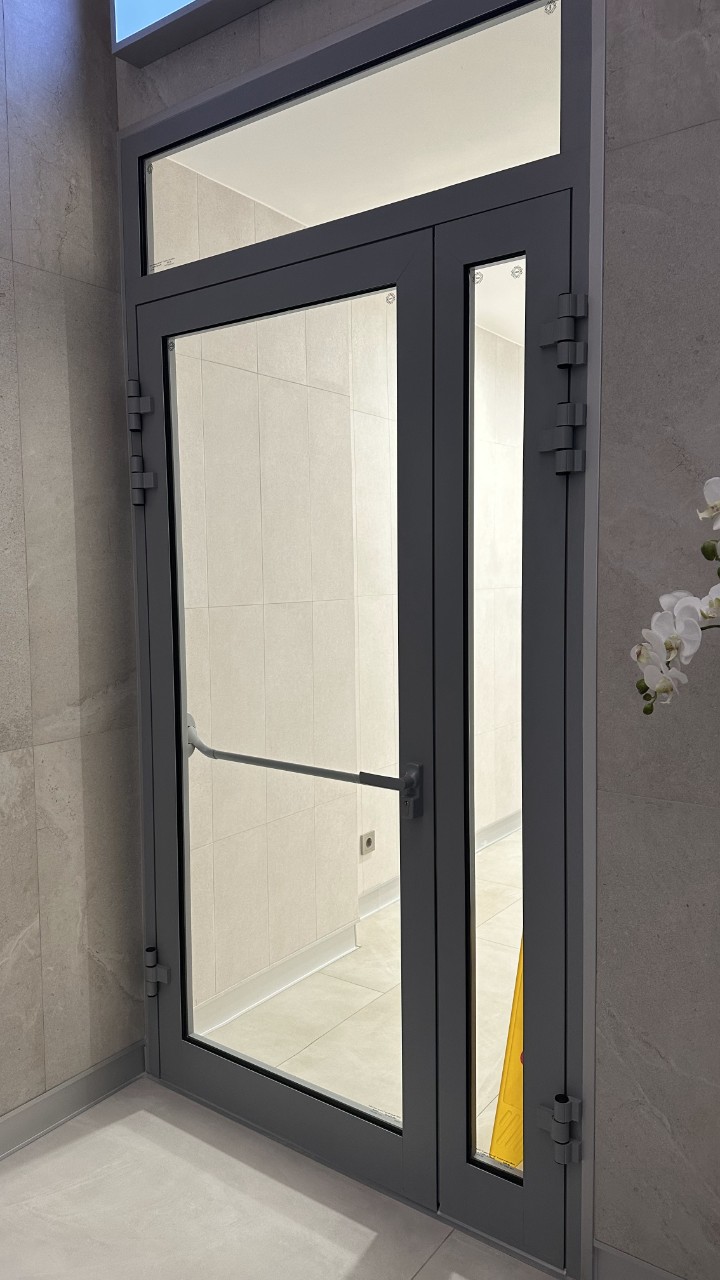

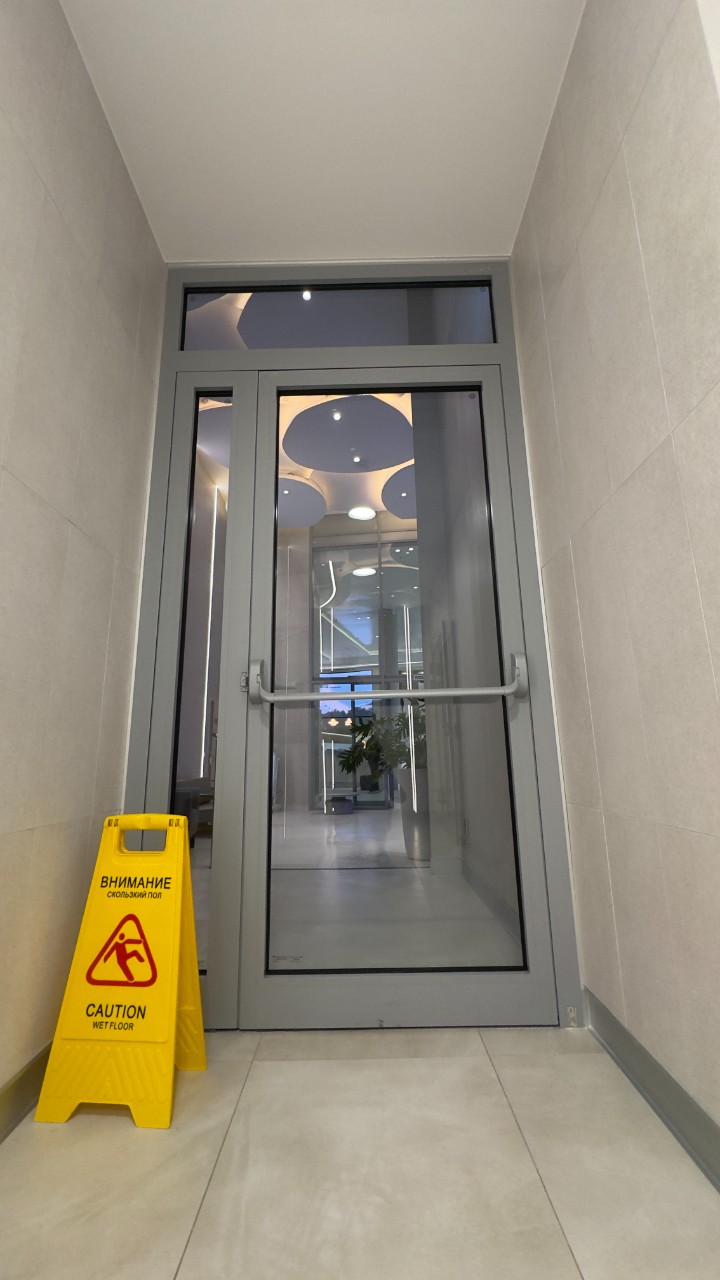

Система «антипаника» от Fapim — нажимная штанга на одну точку запирания — была закреплена на внутреннюю сторону створки. Механизм работал в горизонтальной плоскости и обеспечивал мгновенное открывание двери при нажатии усилием менее 80 Н, что соответствует нормам EN 1125.
Контроль герметичности и огнестойкости
После завершения монтажа выполнялись контрольные замеры плотности притвора и прилегания уплотнителей. Использовалась система двойного термоуплотнения из вспучивающегося материала (графитовая вставка + силиконовая прокладка).
В таблице ниже приведены характеристики дверных блоков:
| Параметр | Значение |
|---|---|
| Тип двери | Противопожарная светопрозрачная |
| Класс огнестойкости | EIW 60 |
| Заполнение | Стекло многослойное, 23 мм |
| Размеры полотен | 980×2170 мм / 1050×2215 мм |
| Толщина профиля коробки / створки | 45 мм / 55 мм |
| Фурнитура | GEZE Boxer EN 2-4, Fapim антипаника |
| Усилие закрывания доводчика | Регулируемое, EN 2-4 (13–60 кг) |

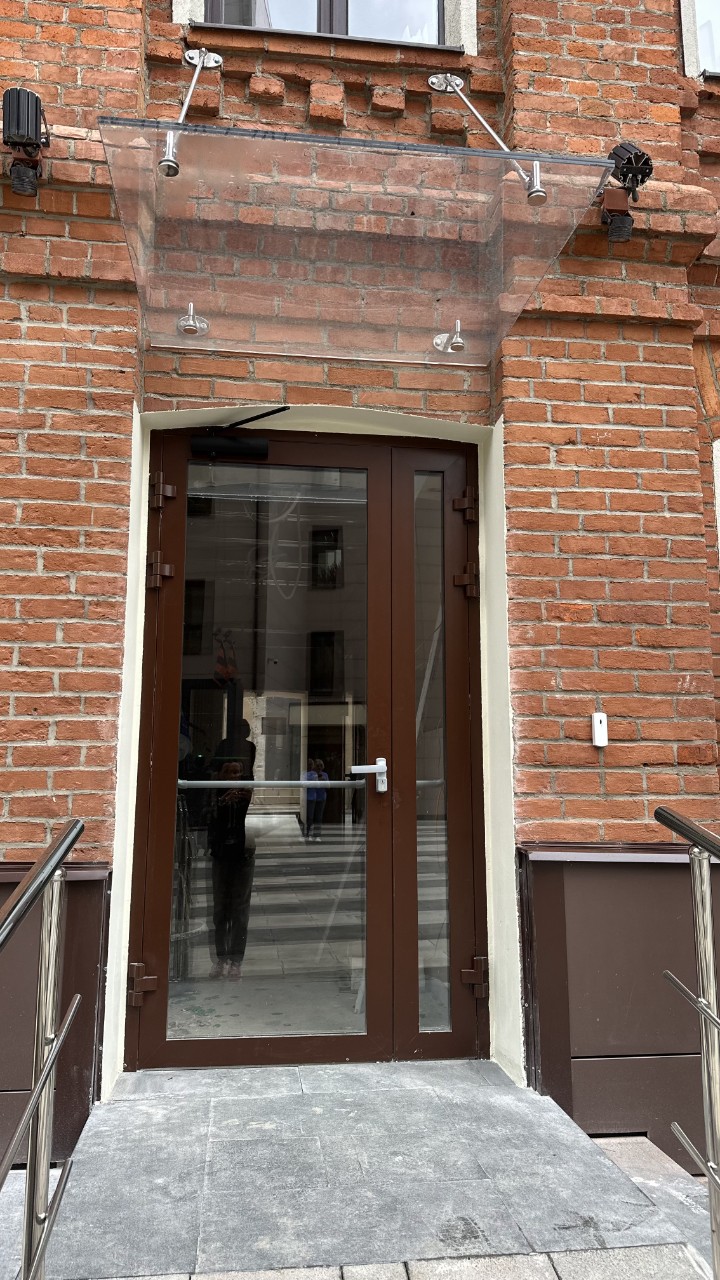

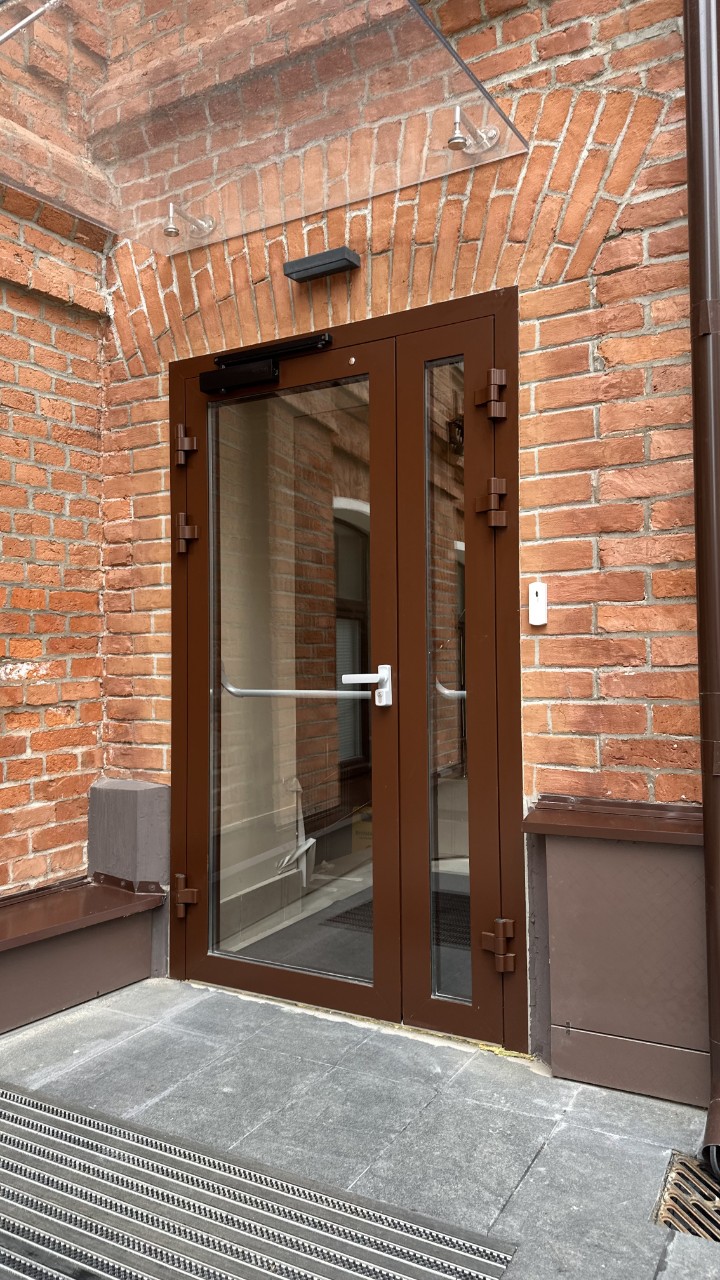

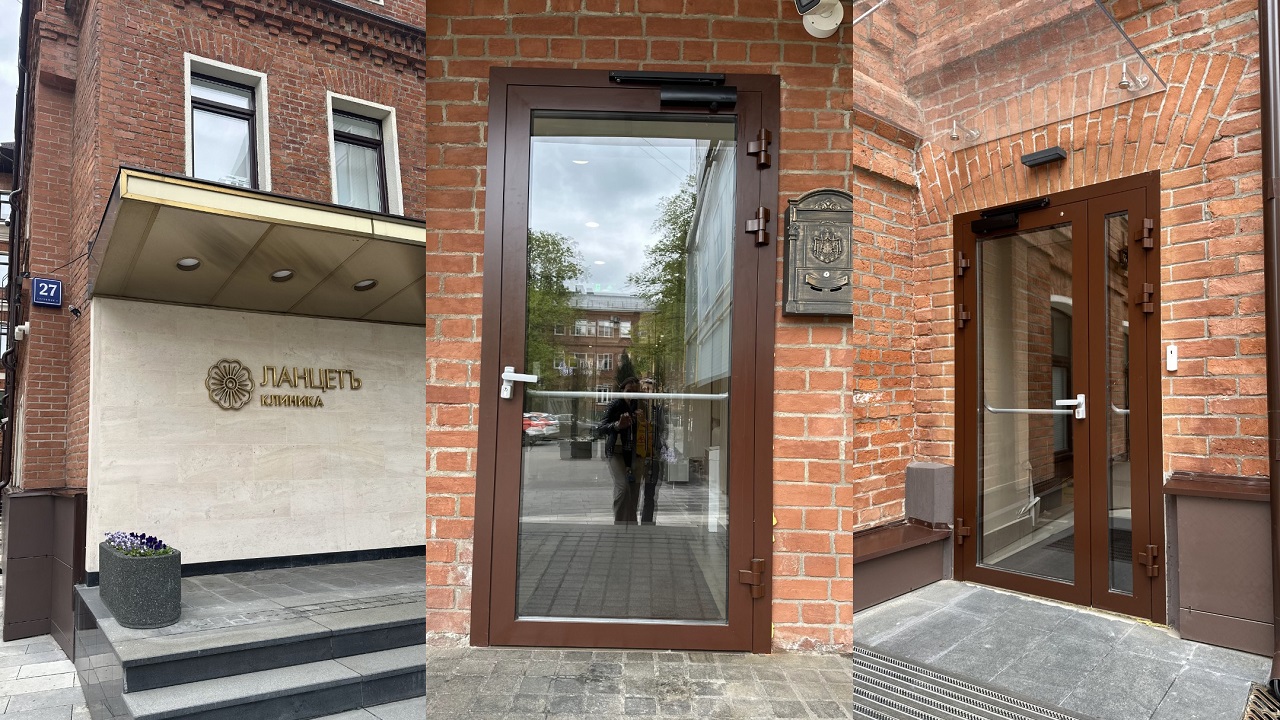

Монтаж входных конструкций серии 45
Параллельно с противопожарными дверьми производился монтаж алюминиевых входных конструкций из профиля серии 45. Это холодная система без терморазрыва, оптимально подходящая для внутренних тамбуров и переходов.
Толщина профиля — 45 мм, заполнение — безопасное стекло М1 6 мм с обработкой кромки. Каркас закреплялся анкерными болтами по схеме «углового расклинивания», что позволяло добиться равномерного натяжения и геометрии при смещениях плит перекрытия.
Все конструкции прошли контроль соответствия проектным чертежам. На каждую дверь и стеклопанель оформлены паспорта и акт входного контроля.
Финальный осмотр и передача заказчику
После завершения всех этапов проводилась приёмка совместно с представителями Института и службой технического надзора. Проверялась работа антипаники, самозакрывание, герметичность притвора, визуальные параметры и отсутствие сколов на стекле.
Работы были завершены в течение 9 рабочих дней с момента выхода на площадку. Конструкции полностью соответствовали требованиям СП 2.13130.2020 и ГОСТ 31173-2016. Клиника получила не только визуально лёгкое, но и технически выверенное решение, способное выполнять свою задачу даже в чрезвычайной ситуации.
Безопасность без утраты прозрачности
Светопрозрачные противопожарные двери EIW 60 решают сразу две критически важные задачи — защиту от огня и сохранение визуальной открытости пространства. В случае возгорания такие конструкции способны сдерживать распространение пламени, дыма и теплового потока в течение 60 минут, не теряя при этом своей герметичности и структурной целостности. Это особенно важно в медицинских учреждениях, где требуется быстрая эвакуация и одновременный визуальный контроль за происходящим в смежных помещениях. Конструкции пропускают свет, создают ощущение воздушности интерьера, но при этом соответствуют жестким противопожарным регламентам. Таким образом, заказчик получает решение, которое не требует компромисса между архитектурной эстетикой и нормативной безопасностью.
Где применимы светопрозрачные противопожарные двери EIW 60
Такие конструкции востребованы там, где важно соблюдение противопожарных норм без потери светопроницаемости и визуального комфорта. Подходят для:
- медицинских учреждений (клиники, больницы, лаборатории);
- торговых и бизнес-центров (зоны эвакуации, холлы, коридоры);
- образовательных учреждений (школы, вузы, учебные центры);
- административных зданий и офисов открытой планировки;
- гостиниц и апарт-отелей;
- вокзалов, аэропортов и других объектов транспортной инфраструктуры;
- музеев и выставочных пространств;
- учреждений социальной сферы и МФЦ.
Особенно актуальны они в помещениях, где необходимо строгое разделение по пожарным отсекам, но при этом важно сохранить просматриваемость и контроль за потоками людей.
Комментарий менеджера проекта
«Проект оказался нетривиальным: на этапе монтажа столкнулись с отклонением геометрии проемов — до 18 мм по диагонали. Пришлось переработать часть закладных и корректировать посадку створок уже на месте, сохраняя точность притвора и герметичность. Также была необходимость вести работы в дневное время, не мешая приёму пациентов, поэтому монтаж шёл поэтапно, в строго отведённые часы. Несмотря на это, все задачи были решены в полном объёме, а весь цикл — от доставки до приёмки — уложился в 9 рабочих дней», — отметил Артём Купцов, менеджер проекта компании «Гласстрой».
Что получает заказчик при реализации проекта с противопожарными дверями EIW 60
- Соответствие нормам — конструкции сертифицированы и соответствуют требованиям СП 2.13130.2020 и ГОСТ 31173-2016.
- Противопожарная защита — удерживают распространение пламени, дыма и тепла в течение 60 минут.
- Эстетика и свет — визуальная открытость без ущерба для безопасности, естественное освещение помещений.
- Функциональность — доводчики и антипаника позволяют быстро и безопасно покидать помещение при эвакуации.
- Персонализированный подход — конструкции проектируются под конкретные проёмы, с учетом всех отклонений и архитектурных особенностей.
- Минимальное вмешательство в эксплуатацию здания — работы можно проводить без остановки текущей деятельности учреждения.
- Гарантия качества — сборка, монтаж и комплектующие проходят контроль качества и заводские испытания.
- Комплексность — в рамках одного контракта можно получить как противопожарные, так и входные алюминиевые конструкции.
