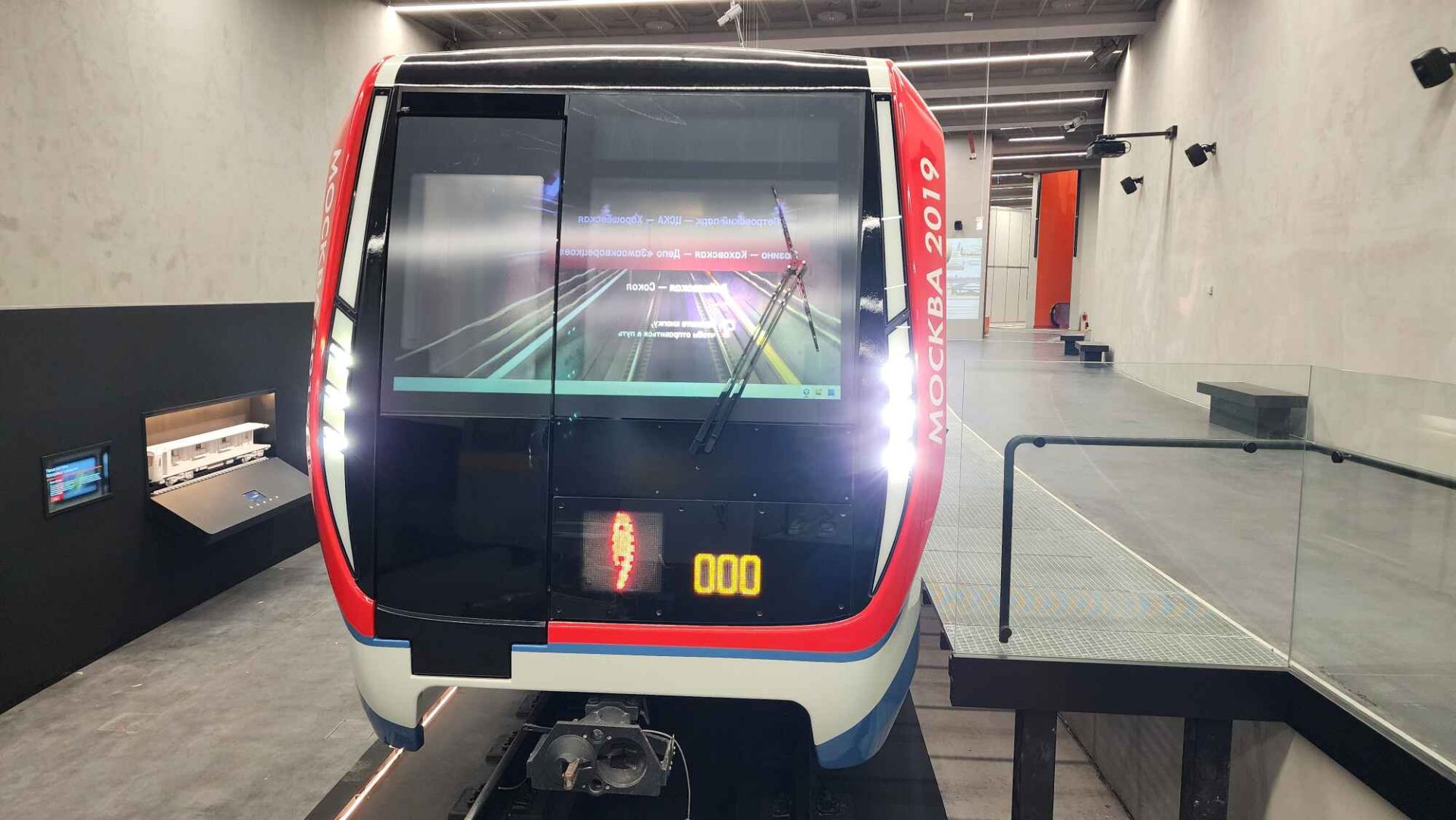

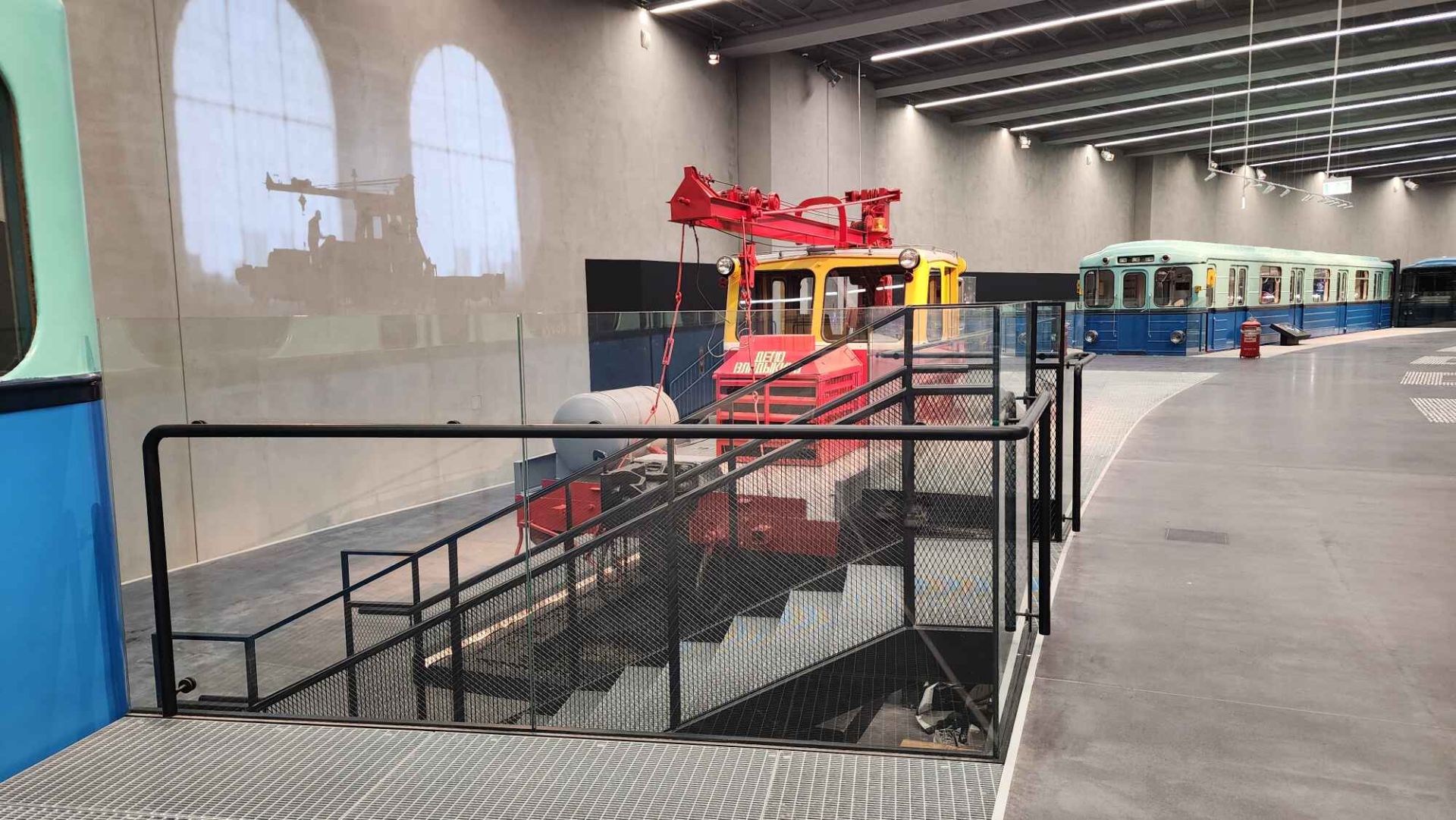

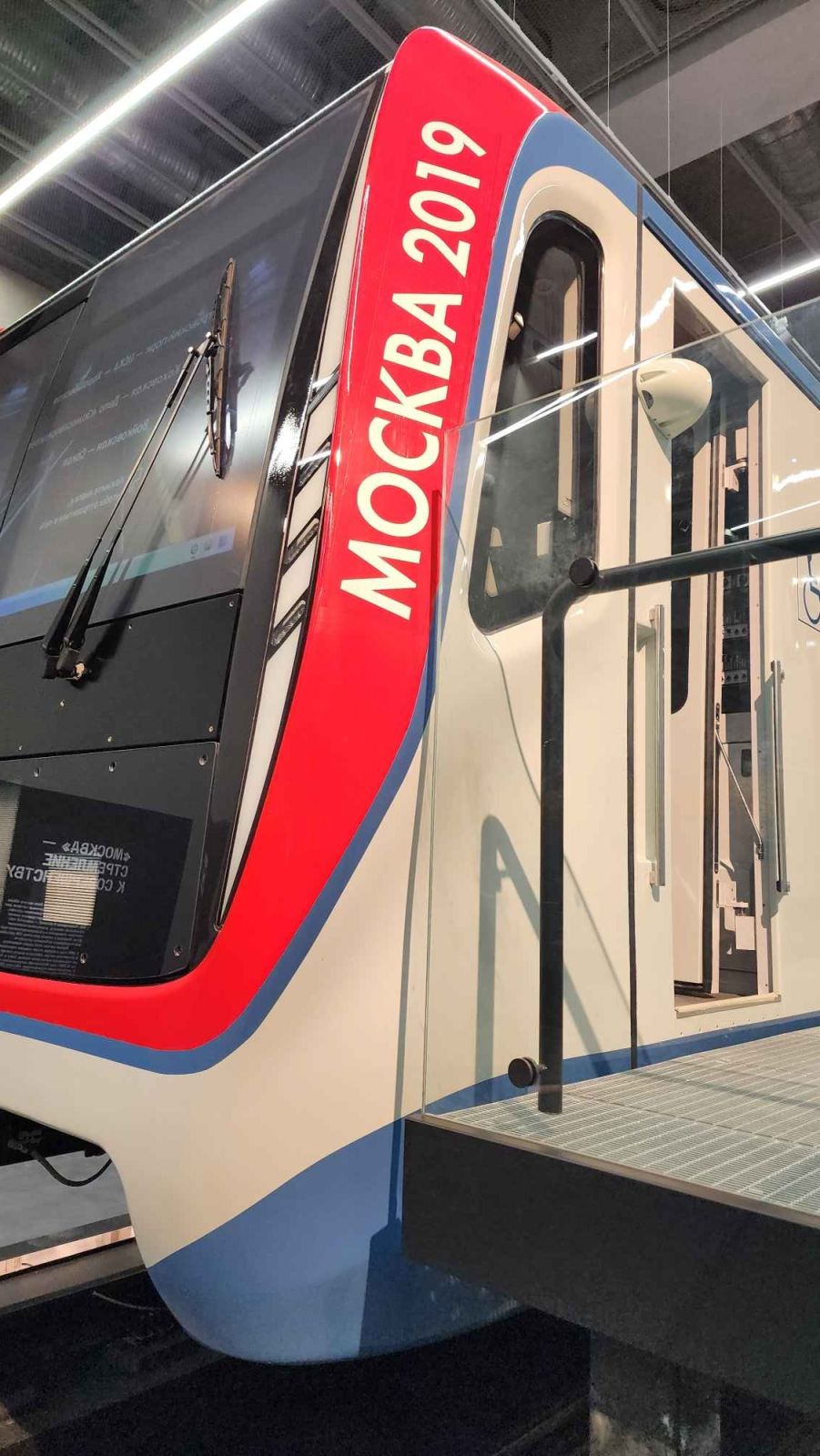

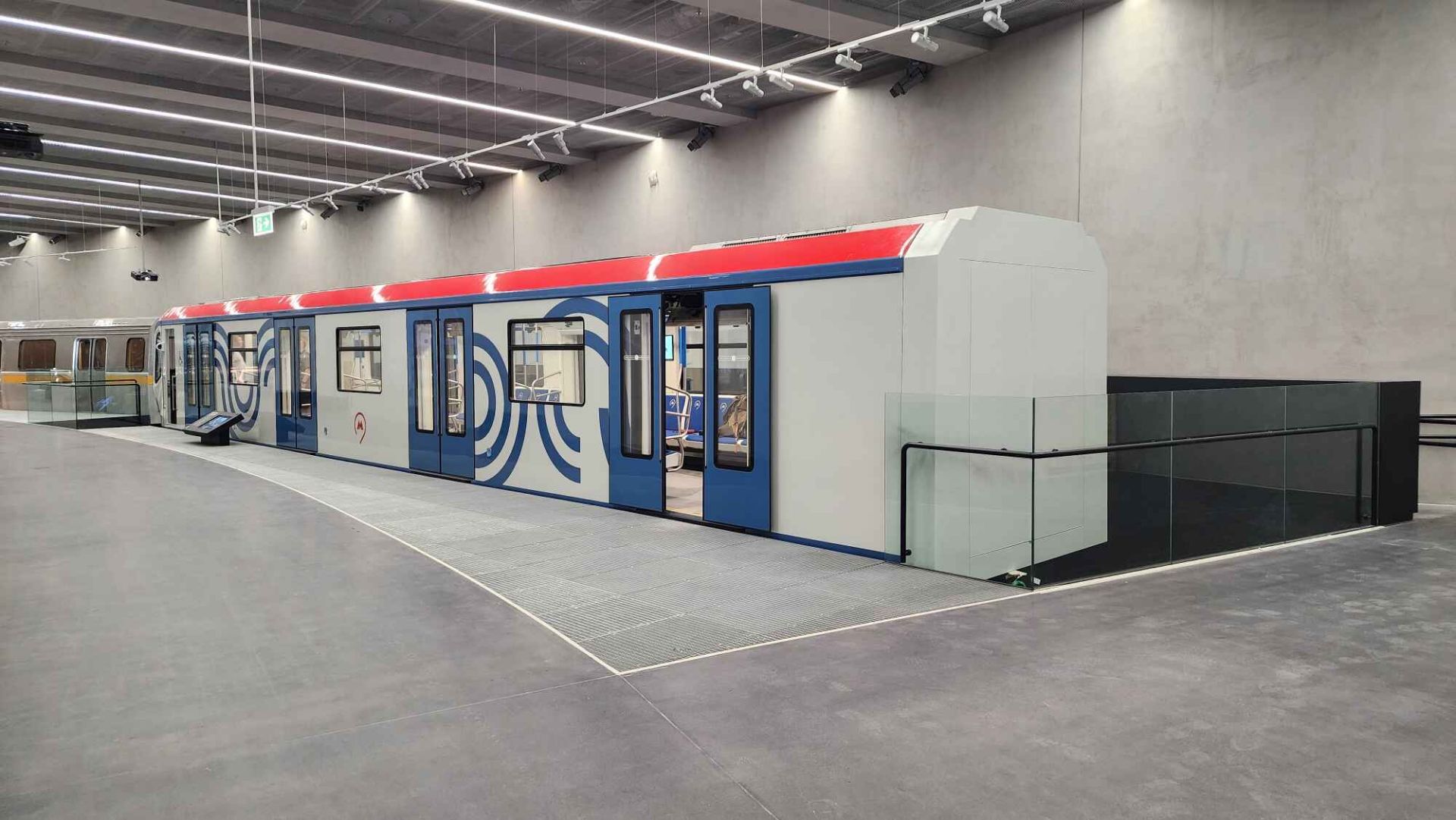

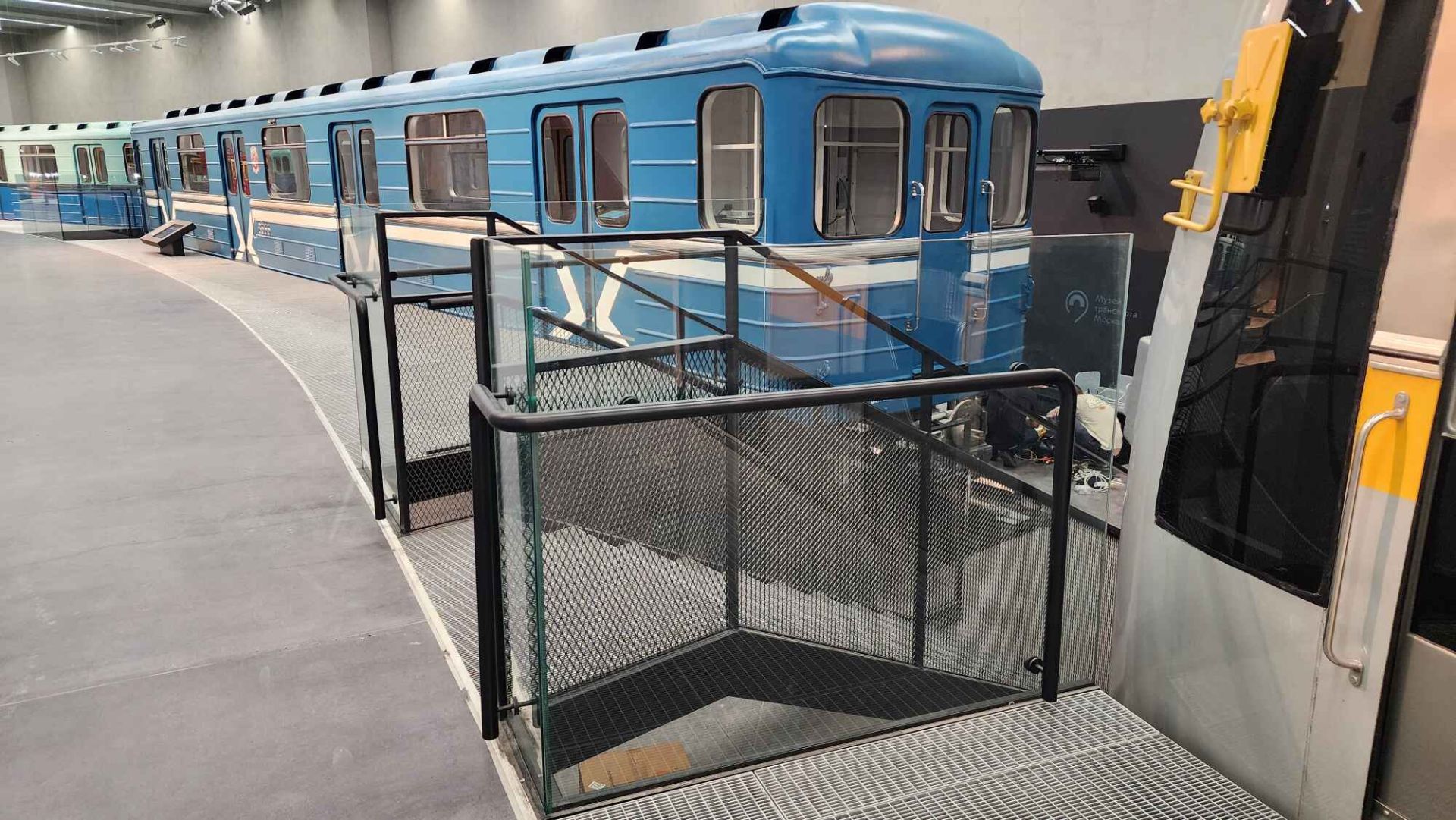

Компания «Гласстрой» завершила проектирование, изготовление и монтаж нестандартных стеклянных ограждений для Музея транспорта Москвы по адресу: Москва, Новорязанская улица, 27/1. Особенность объекта — ограждение установлено в зоне со стеклянным полом, поэтому привычное решение здесь требовало заметной доработки: крупноформатные панели из триплекса 8+8 мм с габаритами до 3200×2250 мм необходимо было точно увязать с архитектурой пространства, профилем и массивным металлическим поручнем.
Содержание
- Подготовка и контроль геометрии
- Работа с крупноформатным триплексом
- Монтаж несущего профиля
- Установка стеклянных полотен
- Выставление и окончательная фиксация
- Монтаж металлического поручня
- Финальная проверка конструкции
- Безопасность без визуального ограничения пространства
- Инженерные решения для крупноформатного остекления
- Где применяются подобные ограждения
- Отзыв заказчика
- Мнение менеджера
- Преимущества стеклянных ограждений
Стекло позволило сохранить открытость музейного пространства и не создавать лишних визуальных преград там, где само основание уже является частью архитектурной композиции. При этом конструкция должна была оставаться полноценным ограждением, а не декоративным элементом: использовали триплекс 8+8 мм, профиль под стекло толщиной 16 мм и поручень из металлической трубы 60×100×5 мм. Получилось решение, которое на первый взгляд выглядит достаточно просто. Но именно сочетание крупного стекла, стеклянного пола и нестандартных узлов сделало этот объект технически интересным.
В «Гласстрой» заказчик обратился по рекомендации сторонней организации — для подобных проектов это особенно важно, поскольку многое зависит не только от изготовления стекла, но и от точности замеров, подготовки узлов и самого монтажа. Работы были организованы в соответствии с согласованным графиком и полностью завершены в срок, установленный договором, несмотря на нестандартные размеры элементов и особенности места установки.
Подготовка и контроль геометрии
Перед началом монтажа мы выполнили контрольные замеры непосредственно на объекте. Для ограждений, сопряжённых со стеклянным полом, этот этап особенно важен: даже небольшое расхождение между проектной и фактической геометрией может повлиять на положение крупноформатного стекла, монтажные зазоры и последующее сопряжение с поручнем. Мы проверили отметки основания, вертикали, осевые линии будущего ограждения, фактические размеры монтажных зон и точки примыкания. Отдельно проработали возможность установки панелей с максимальными габаритами до 3200×2250 мм, заранее определив последовательность их подачи и позиционирования.
Работа с крупноформатным триплексом
Основным заполнением ограждений стал триплекс 8+8 мм — многослойное безопасное стекло из двух стеклянных листов толщиной по 8 мм, объединённых промежуточным полимерным слоем. При максимальном размере 3200×2250 мм площадь одного элемента могла достигать 7,2 м². Расчётная масса двух стеклянных слоёв панели такого формата составляла порядка 288 кг, поэтому перемещение и установка крупных элементов рассматривались нами как отдельная ответственная монтажная операция.
| Параметр |
Значение |
|---|---|
| Тип стекла |
триплекс |
| Состав |
8+8 мм |
| Толщина стеклянных слоёв |
16 мм суммарно |
| Максимальный размер панели |
до 3200×2250 мм |
| Максимальная площадь |
до 7,2 м² |
| Ориентировочная масса 1 м² стеклянных слоёв |
около 40 кг |
| Ориентировочная масса максимальной панели |
около 288 кг |
| Профиль ограждения |
под стекло 16 мм |
| Металлический поручень |
труба 60×100×5 мм |
Монтаж несущего профиля
После разметки мы перешли к установке профиля для стеклянных ограждений под заполнение 16 мм. Особого внимания потребовала привязка системы к зоне стеклянного пола и существующим конструкциям: положение профиля фактически задавало геометрию всей последующей линии ограждения. Элементы выставляли по проектной оси, контролировали прямолинейность и положение относительно соседних конструкций, после чего выполняли предусмотренное проектом крепление.
Установка стеклянных полотен
Подготовленный триплекс подавали к месту монтажа и постепенно выводили в проектное положение. Значительный вес крупноформатных элементов требовал особенно аккуратной организации работ и применения профессиональных средств для перемещения и позиционирования стекла. После установки мы контролировали вертикальность полотен, высотные отметки верхних кромок, технологические зазоры и взаимное положение соседних панелей.
Выставление и окончательная фиксация
Первичная установка стекла была только частью процесса. После размещения полотен мы повторно проверяли геометрию всей линии ограждения и лишь затем переходили к окончательной фиксации. При высоте элементов до 2250 мм даже небольшое отклонение в нижней части становится заметным по верхней линии конструкции, особенно после монтажа протяжённого металлического поручня. Поэтому панели последовательно выставлялись и корректировались до получения визуально и геометрически единой линии.
Монтаж металлического поручня

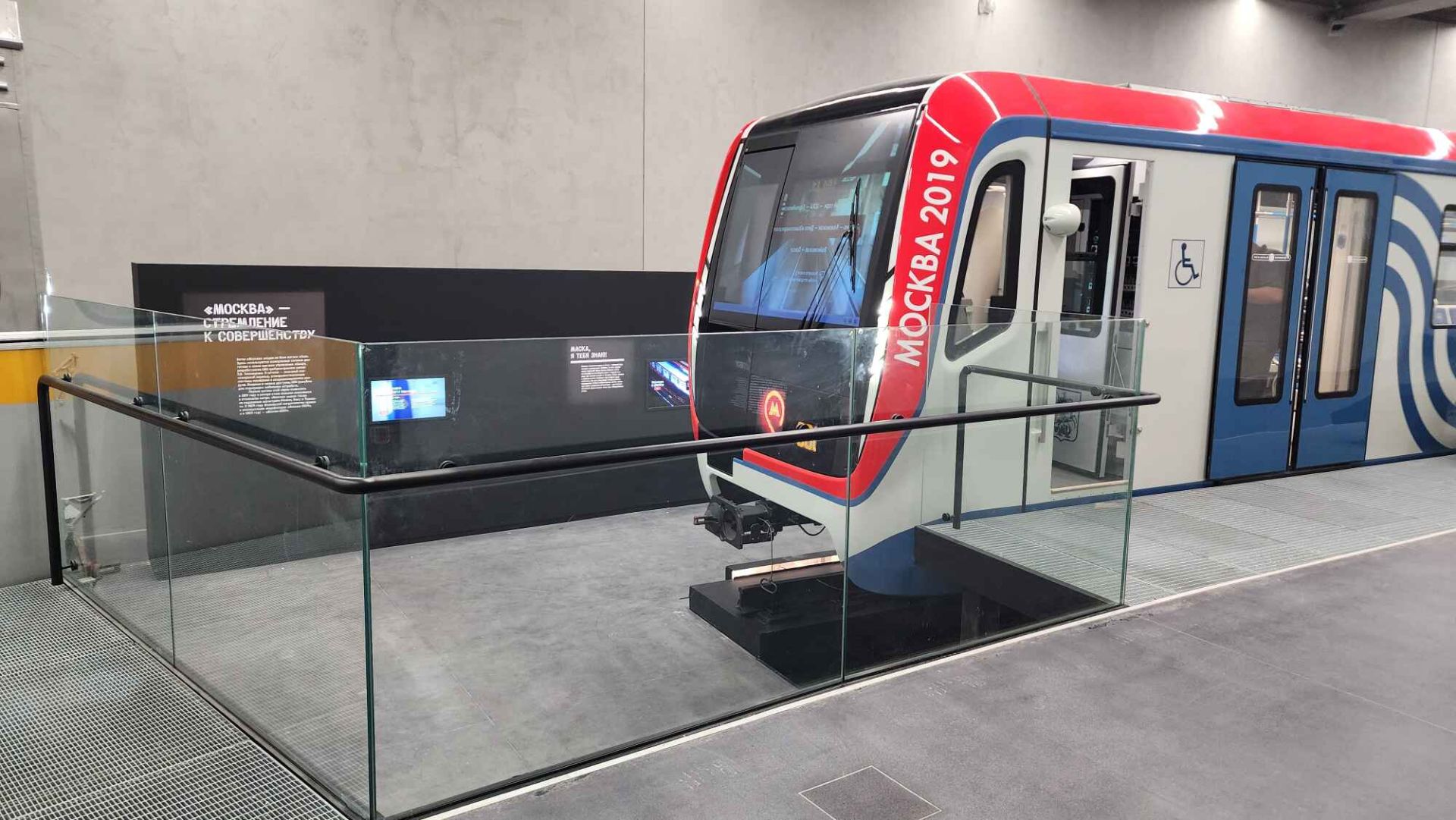

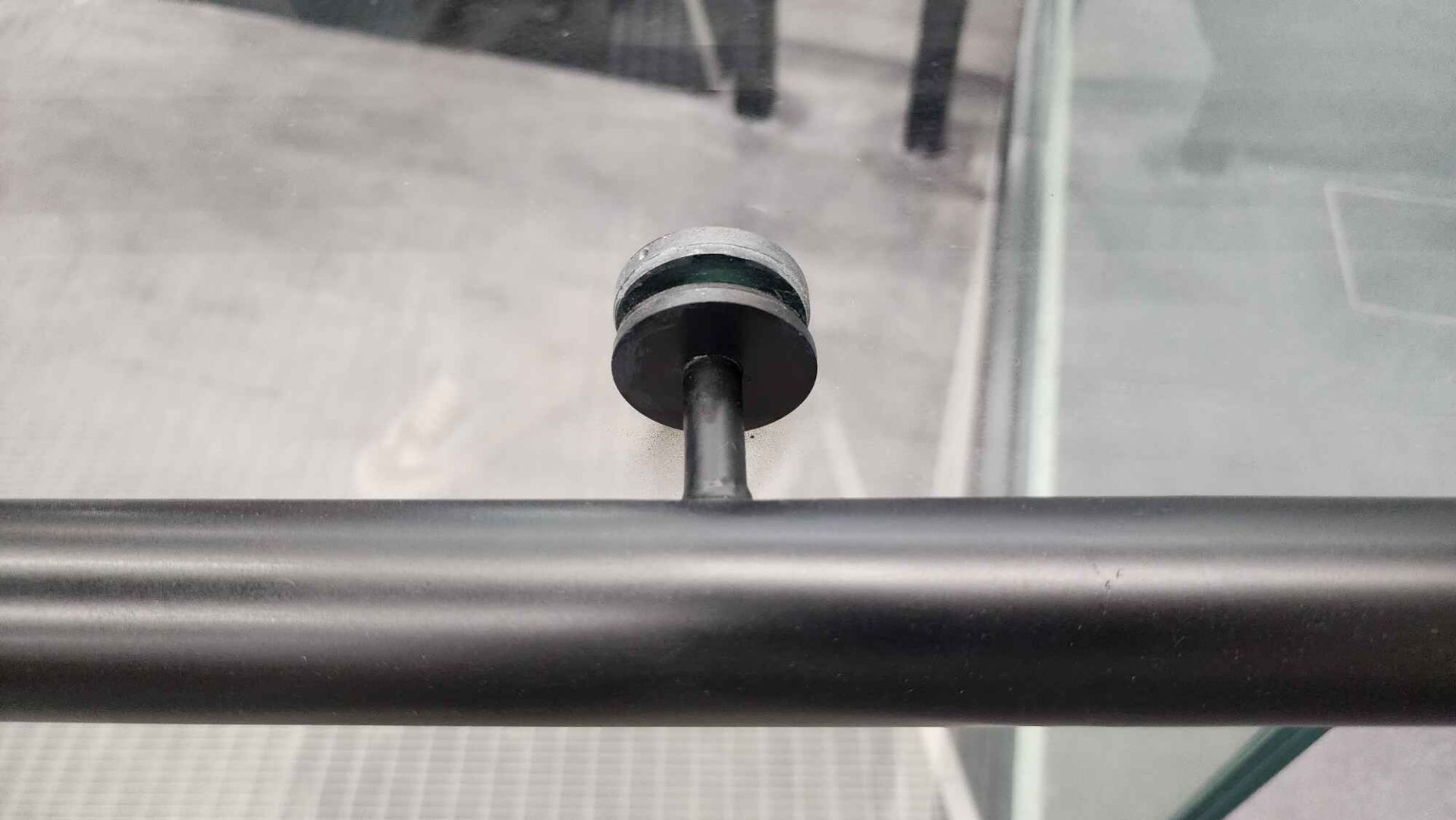

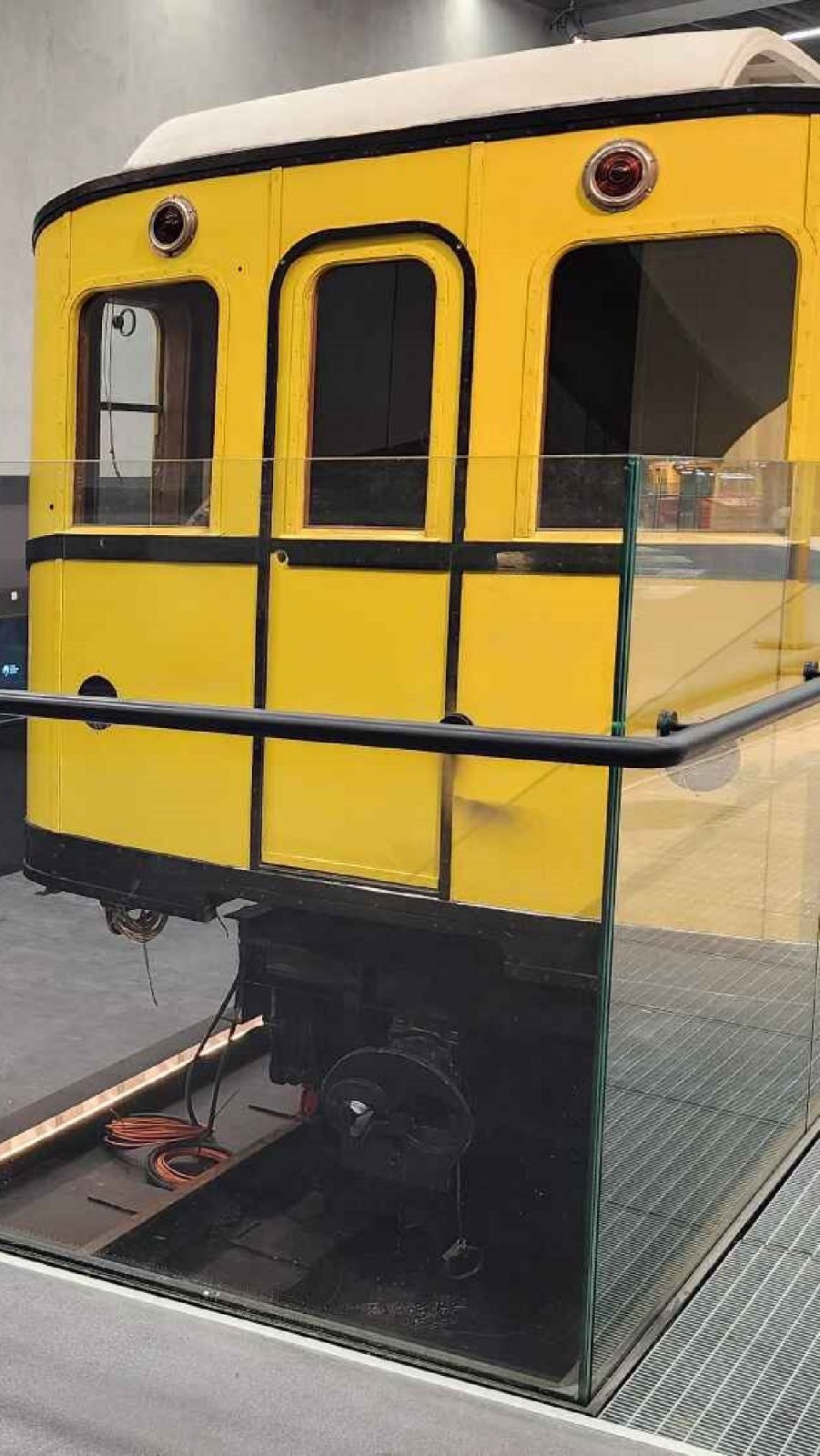

Верхнюю часть конструкции сформировали металлическим поручнем из трубы 60×100×5 мм. Сечение получилось достаточно массивным, поэтому поручень требовалось точно согласовать с уже установленным крупноформатным стеклом. До окончательного закрепления мы проверили его положение по всей длине ограждения, сопряжения отдельных участков и соответствие проектным отметкам. На этом этапе одновременно проводился дополнительный контроль геометрии всей конструкции.
Финальная проверка конструкции
После завершения сборки мы проверили фиксацию элементов, положение триплекса в профиле, монтажные зазоры, линию поручня и общую геометрию ограждения. Отдельно осмотрели стеклянные и металлические поверхности после выполнения монтажных операций. Несмотря на крупные размеры и значительную массу отдельных элементов, а также нестандартное сопряжение со стеклянным полом, предусмотренный договором комплекс работ был выполнен в согласованный срок.
Безопасность без визуального ограничения пространства
Главная задача подобных ограждений — обеспечить безопасное разделение зон и защитить посетителей в местах с перепадами высот, сохраняя при этом архитектурную открытость пространства. Для музейного объекта это особенно существенно: массивное традиционное ограждение способно перекрывать обзор, визуально дробить помещение и отвлекать внимание от экспозиции. Крупноформатный триплекс, напротив, позволяет получить функциональный защитный барьер, который остаётся визуально нейтральным и не конкурирует с окружающей архитектурой.
Инженерные решения для крупноформатного остекления

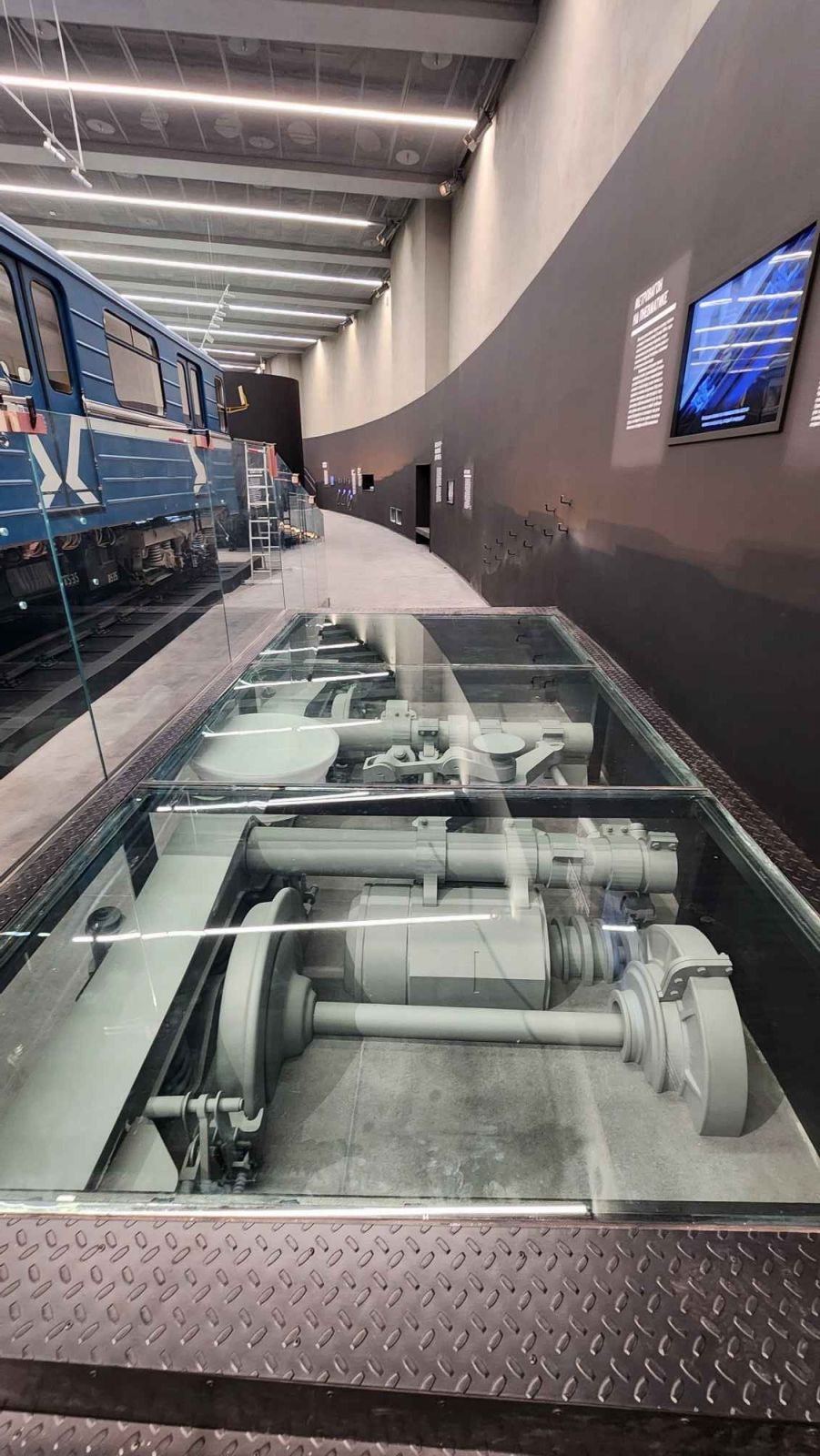

Ключевой особенностью проекта стало сочетание стеклянного пола и крупноформатного защитного ограждения, из-за чего стандартную схему монтажа потребовалось адаптировать под фактическую геометрию объекта. Мы применили триплекс 8+8 мм с размерами отдельных полотен до 3200×2250 мм, профиль под стеклянное заполнение 16 мм и металлическую трубу 60×100×5 мм в качестве поручня. Наиболее сложной частью стала взаимная увязка этих элементов: необходимо было обеспечить точное положение тяжёлого стекла, сохранить единую геометрию ограждения и при этом не превратить прозрачную конструкцию в визуально тяжёлую рамную систему.
Где применяются подобные ограждения
- Музеи и выставочные пространства — для стеклянных полов, смотровых участков, экспозиционных и других зон, где необходимо сохранить обзор.
- Галереи и культурные центры — для зонирования без заметного вмешательства в архитектуру интерьера.
- Торговые и бизнес-центры — для атриумов, балконов, лестничных проёмов и межэтажных галерей.
- Гостиницы и рестораны — для террас, антресолей, лестниц и открытых внутренних площадок.
- Офисы и общественные здания — для внутренних балконов, переходов, лестниц и представительских зон.
- Частные дома и многоуровневые квартиры — возле второго света, лестниц, антресолей и стеклянных полов.
- Смотровые и панорамные площадки — там, где защитное ограждение должно минимально перекрывать обзор.
- Реконструируемые объекты — когда современную защитную конструкцию необходимо аккуратно интегрировать в существующую архитектуру.
Отзыв заказчика
«На предварительном этапе у нас были сомнения прежде всего из-за размеров и веса стеклянных панелей, а также из-за самого места установки — ограждение необходимо было корректно связать с зоной стеклянного пола. Не хотелось, чтобы конструкция получилась визуально тяжёлой или потребовала заметного изменения существующего пространства. Специалисты заранее объяснили, как будет установлен триплекс 8+8 мм, каким образом организуют крепление и как смонтируют металлический поручень. В процессе работ возникающие технические вопросы согласовывались оперативно. В результате ограждение получилось аккуратным, достаточно сдержанным по внешнему виду и именно таким, каким мы его представляли на этапе обсуждения. Отдельно отмечу, что согласованные сроки были соблюдены». — Александр Викторович, представитель заказчика
Мнение менеджера
«На этом объекте основной сложностью стало сочетание крупноформатного триплекса 8+8 мм с габаритами отдельных полотен до 3200×2250 мм и нестандартной зоны установки со стеклянным полом. Здесь нельзя было действовать по обычной монтажной схеме: требовалось заранее проверить геометрию, продумать подачу и позиционирование тяжёлых стеклянных элементов, точно увязать профиль под стекло 16 мм с основанием, а затем вывести в единую линию металлический поручень из трубы 60×100×5 мм. Отдельно контролировали последовательность работ, потому что ошибка на одном этапе могла привести не только к повторной регулировке, но и к сдвигу общего графика. Все технические вопросы мы старались закрывать до начала следующей операции, поэтому монтаж прошёл без критических задержек, а объект был завершён и сдан в срок, предусмотренный договором». — Татьяна Блохина, менеджер компании «Гласстрой»
Преимущества стеклянных ограждений
- Безопасность посетителей. Триплекс 8+8 мм представляет собой многослойное остекление, подходящее для конструкций, где важен безопасный характер поведения стекла при повреждении.
- Сохранение открытого пространства. Прозрачная конструкция минимально перекрывает обзор и не мешает восприятию архитектуры или экспозиции.
- Крупный формат. Полотна до 3200×2250 мм позволяют сократить количество визуальных разделителей.
- Работа с нестандартной геометрией. Конструкцию можно проектировать с учётом стеклянных полов, перепадов высот и сложных примыканий.
- Сочетание стекла и металла. Профиль и металлический поручень позволяют сформировать конструктивно завершённую систему без массивного каркаса вокруг каждого полотна.
- Индивидуальная проработка узлов. Размеры стекла, профиль, поручень и примыкания определяются с учётом конкретного объекта.
- Комплексная реализация. Проектирование, производство и монтаж рассматриваются как взаимосвязанные этапы, что особенно важно для крупноформатных нестандартных конструкций.
- Контролируемые сроки. Последовательное планирование производства и монтажных операций позволяет заранее учитывать наиболее сложные этапы и снижать вероятность задержек.
