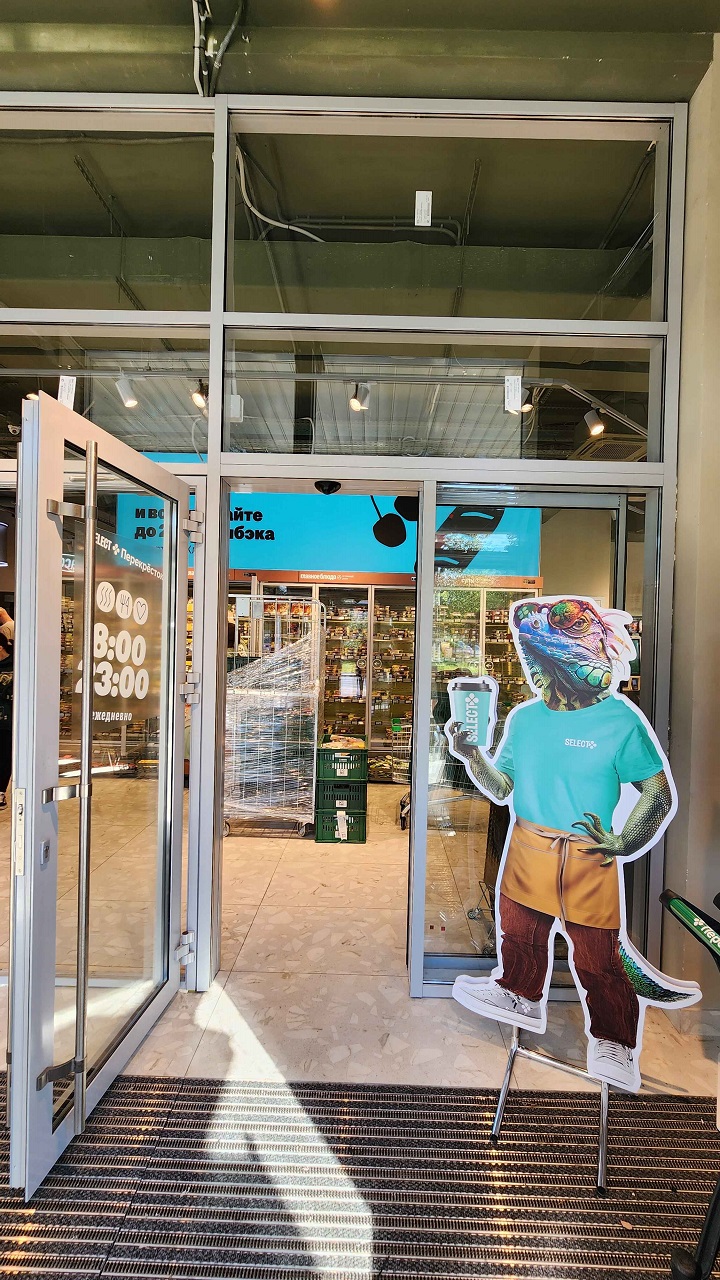

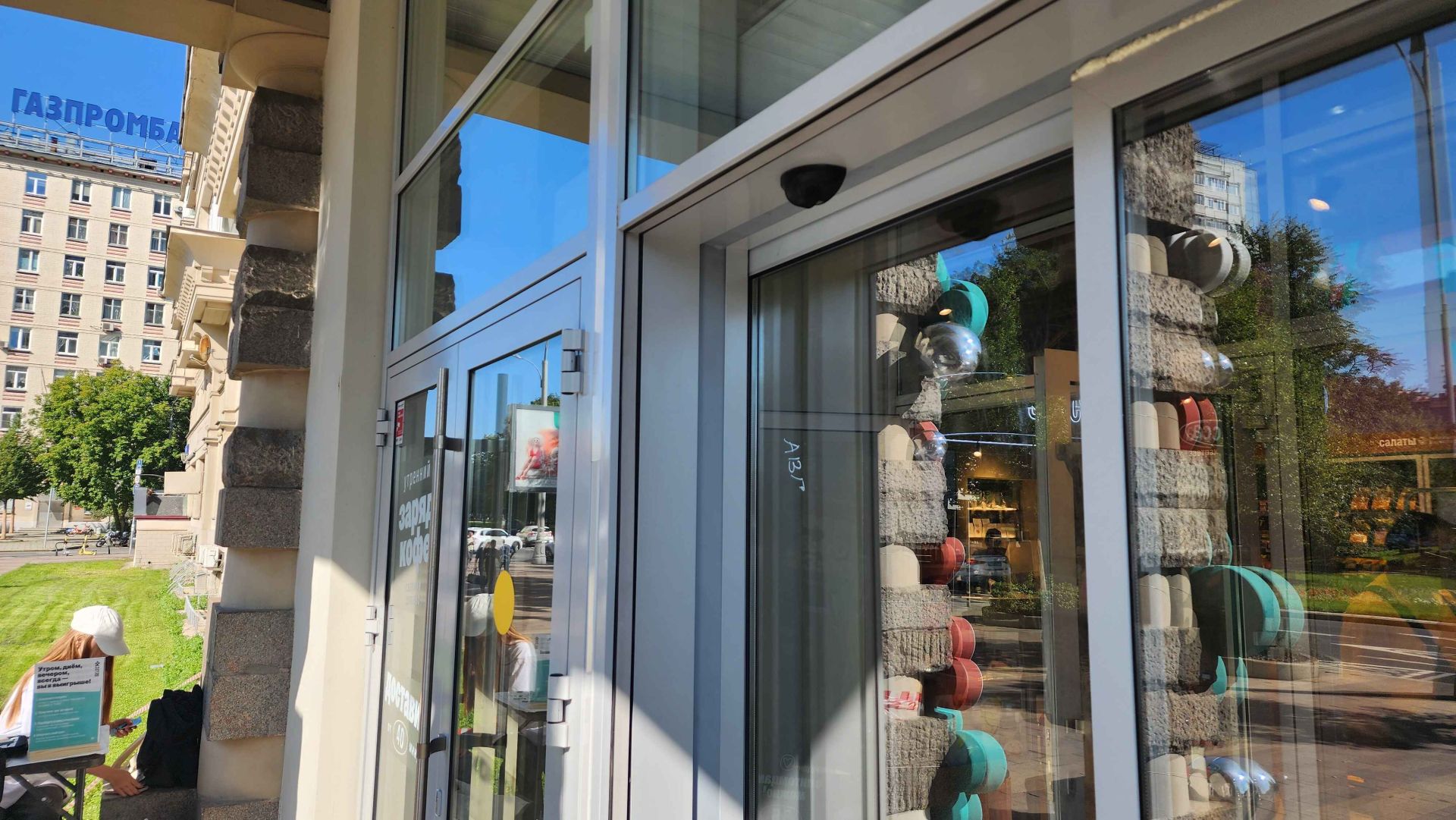

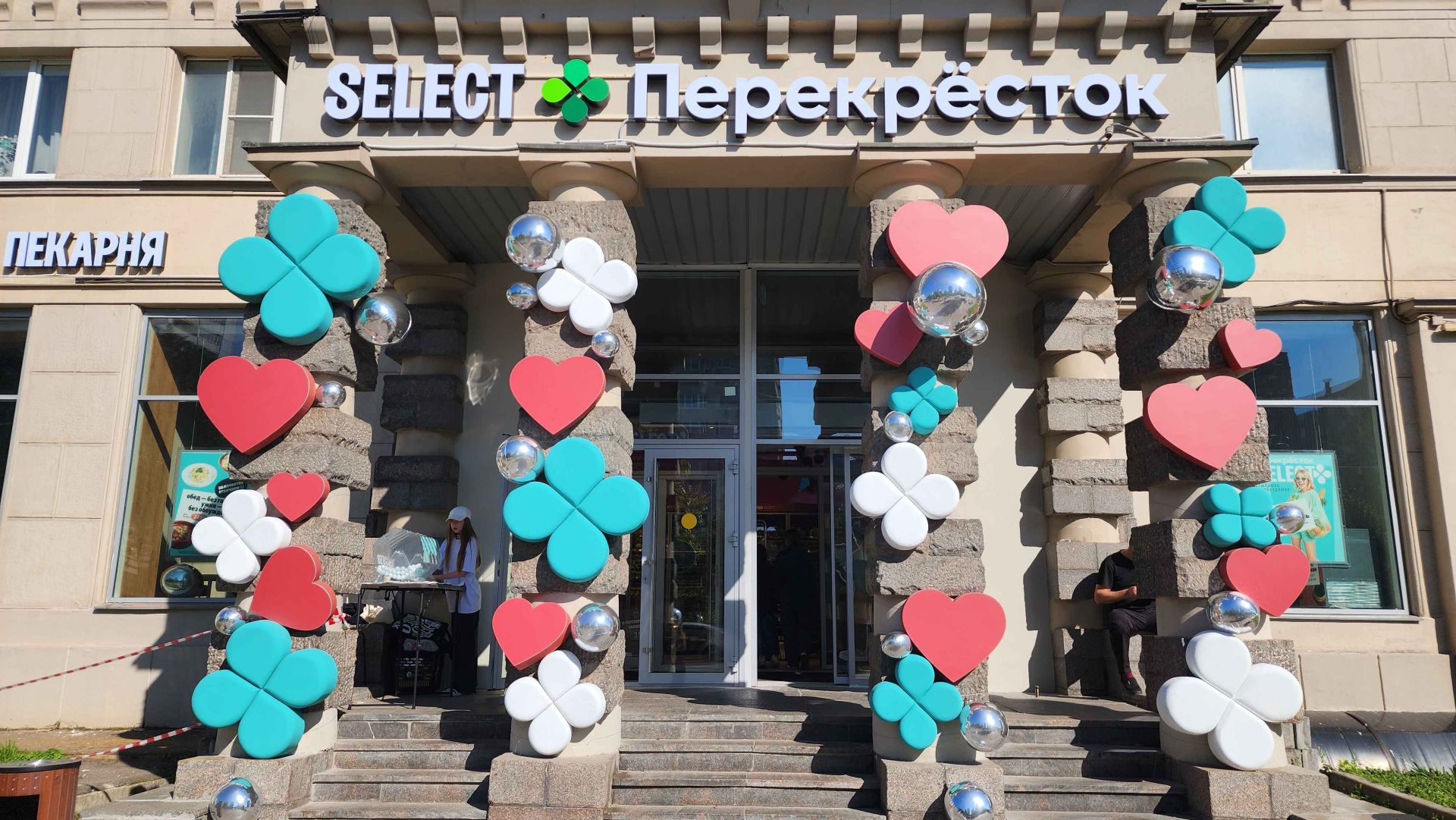

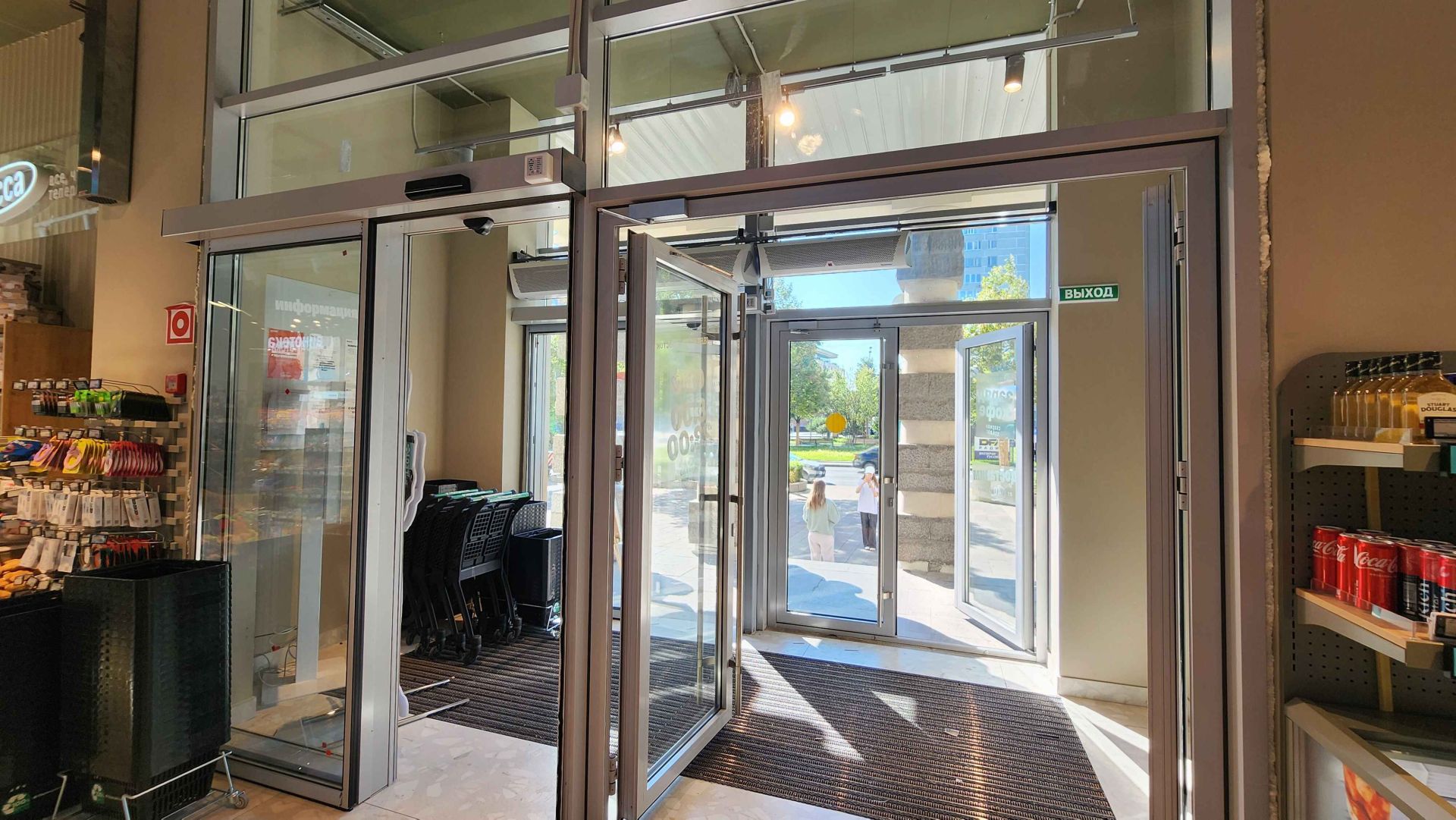

На объекте сети «Перекрёсток» по адресу: Москва, Долгоруковская, 5 завершён монтаж входной группы. Сила в деталях — алюминиевый каркас и автоматические двери, собранные в единый узел, стали той основой, что обеспечивает и надёжность, и простоту повседневного использования.
Не случайно решение остановилось именно на алюминиевых профилях и автоматике SDA-150. Конструкция выдерживает интенсивный поток покупателей, а стеклопакеты в выбранной конфигурации позволяют добиться и визуальной лёгкости, и высокой теплоизоляции.
Работы выполнялись в сжатые сроки — от проектирования до финальной установки прошло меньше месяца. Быстрый монтаж был возможен благодаря заранее согласованным решениям и точной подготовке элементов.
Подготовка основания
Сначала мы выполнили детальную проверку геометрии проёма: ширина 2000 мм, высота 2280 мм. Несовпадения по вертикали и горизонтали не превысили 3 мм, что допустимо по нормативам. Поверхности были очищены и укреплены металлическими закладными, чтобы исключить смещение при установке тяжёлых элементов.
Сборка и установка профиля
Каркас из алюминиевой системы KRAUSS / AL / KRF-50 мы собрали на площадке. Каждая стойка и ригель имели сечение 50 мм, что обеспечивало необходимую жёсткость при заполнении стеклопакетом толщиной 34 мм (формула 8-20-6). Габаритный блок размером 4000 × 3800 мм был поднят с помощью такелажного оборудования и закреплён анкерными болтами Ø12 мм с шагом 400 мм.
Монтаж дверного блока

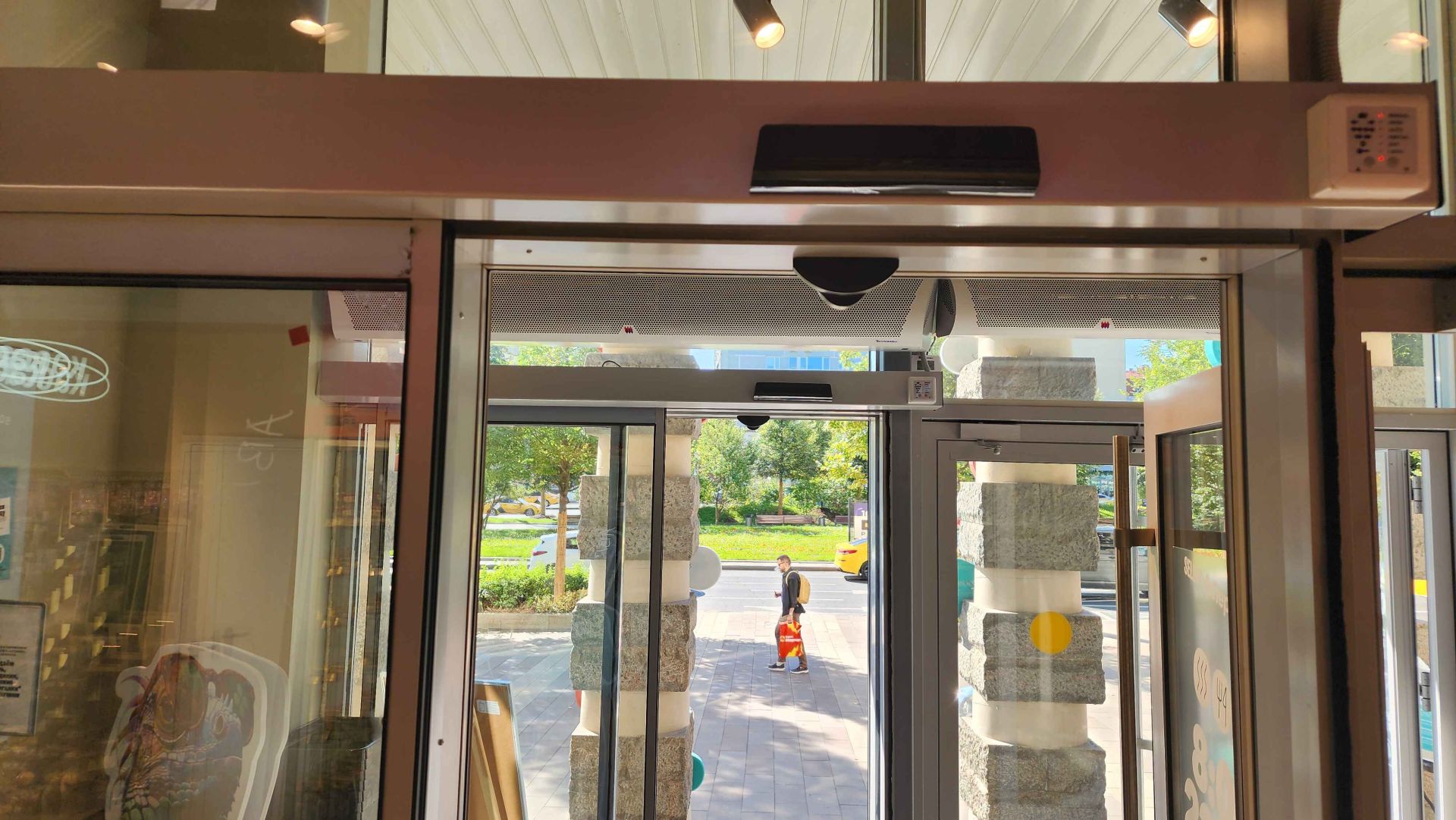

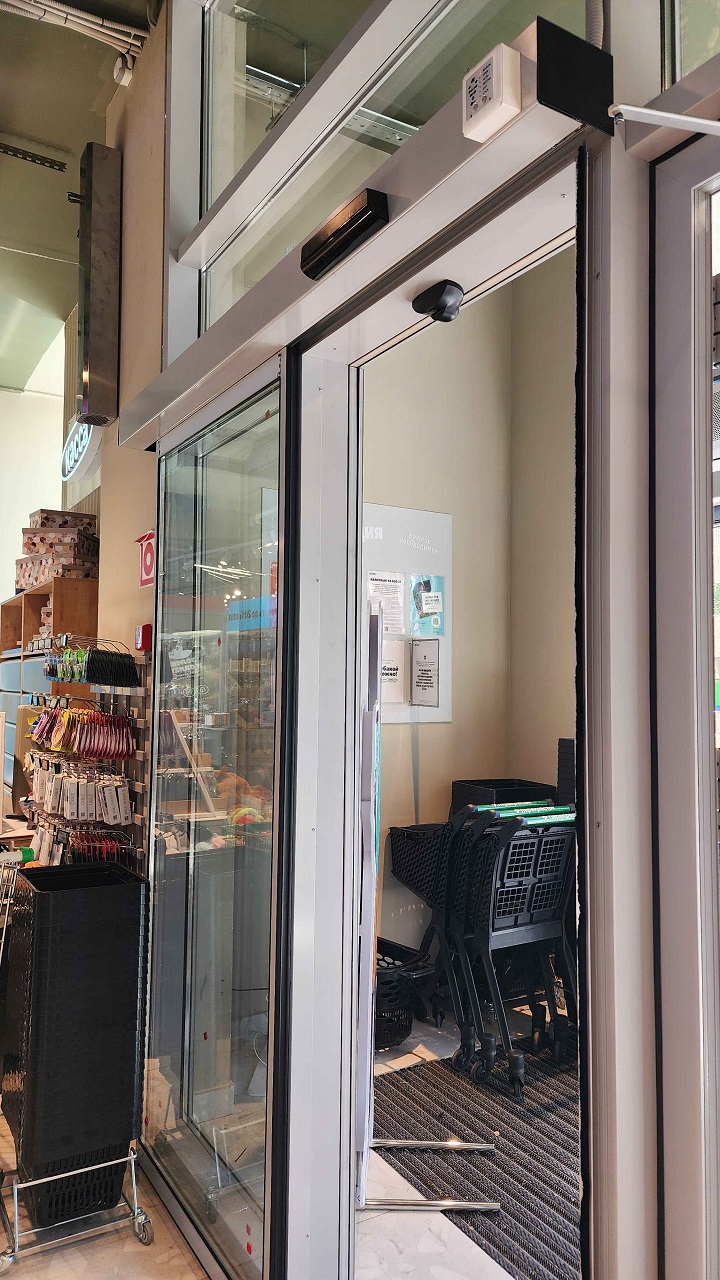

Автоматическая двухстворчатая дверь комплектовалась профилем под стеклопакет 5з-14-5з. Сама створка весила около 85 кг, поэтому мы использовали регулируемые петли и усиливающие накладки в местах крепления. Привод SDA-150 был смонтирован на верхней балке, его тяговое усилие — до 150 кг на створку. Питание подводилось скрыто, кабель-каналы спрятаны в ригеле.
Заполнение и герметизация
Все стеклопакеты устанавливались через уплотнитель EPDM. Между рамой и стеной мы использовали монтажную пену с последующей герметизацией силиконовым швом. Контроль теплопотерь проводился тепловизором: стык показал равномерность заполнения, отклонений выше 1,5 °C не выявлено.
Таблица основных параметров
| Элемент конструкции | Размеры (мм) | Заполнение | Доп. характеристики |
|---|---|---|---|
| Входная дверь (2 створки) | 2000 × 2280 | 5з-14-5з | Привод SDA-150, цвет RAL 9006 |
| Витражный блок | 4000 × 3800 | СПД 34 мм (8-20-6) | Профиль KRAUSS / AL / KRF-50 |
| Анкерное крепление | Ø12, шаг 400 | – | Оцинковка, момент затяжки 40 Н·м |
| Герметизация | – | – | EPDM + силикон, толщина шва 8 мм |
Хотите, я добавлю описание этапа испытаний и запуска дверей в эксплуатацию?
Функциональное назначение
Конструкции подобного типа одновременно выполняли несколько задач: обеспечивали стабильный тепловой контур здания за счёт многослойных стеклопакетов, создавали удобный и безопасный входной поток с автоматическим управлением створками, формировали современный внешний облик торговой точки и выдерживали эксплуатационные нагрузки, связанные с большим числом посетителей. Для заказчика это означало сочетание долговечной работы без частого обслуживания и снижение эксплуатационных расходов при сохранении комфортной среды для покупателей.
Технические решения
При реализации проекта мы применили усиленные стойко-ригельные элементы KRF-50 с точной подрезкой под угол 90°, что позволило собрать витражный блок габаритом 4000 × 3800 мм без дополнительных подпорных конструкций. Для дверей использовался привод SDA-150 с программируемой скоростью хода створок (от 100 до 500 мм/с), что обеспечивало адаптацию под поток посетителей. Дополнительно были внедрены скрытые кабельные трассы внутри алюминиевых ригелей, благодаря чему электропитание и датчики движения были интегрированы без нарушения эстетики фасада.
Области применения
- торговые центры и супермаркеты с интенсивным входным трафиком
- бизнес-центры и офисные здания, где важна репрезентативность входной группы
- медицинские учреждения, требующие бесконтактного прохода и гигиеничности
- гостиницы и апарт-комплексы с высоким уровнем комфорта для посетителей
- транспортные узлы — вокзалы, аэропорты, станции метро с непрерывным потоком людей
- учебные заведения и кампусы, где совмещаются безопасность и долговечность решений
Комментарий менеджера
«В процессе монтажа возникли сложности с точной подгонкой алюминиевых профилей под существующий проём — отклонения стен превышали допустимые значения почти на 7 мм. Мы оперативно внесли корректировки в проектные чертежи и усилили закладные элементы, чтобы исключить деформацию при эксплуатации. Дополнительно потребовалось согласовать режим поставок стеклопакетов нестандартных размеров, но благодаря слаженной работе команды все этапы были завершены в оговорённые сроки, менее чем за месяц», — отметила менеджер проекта Борздова Елена.
Преимущества для заказчика
- снижение теплопотерь за счёт энергоэффективных стеклопакетов
- автоматизация входного потока и повышение удобства для посетителей
- минимизация затрат на последующее обслуживание благодаря надёжной фурнитуре и приводу
- современный внешний облик, повышающий привлекательность объекта
- долговечность алюминиевой конструкции при высокой проходимости
- возможность интеграции дополнительных систем безопасности и контроля доступа
