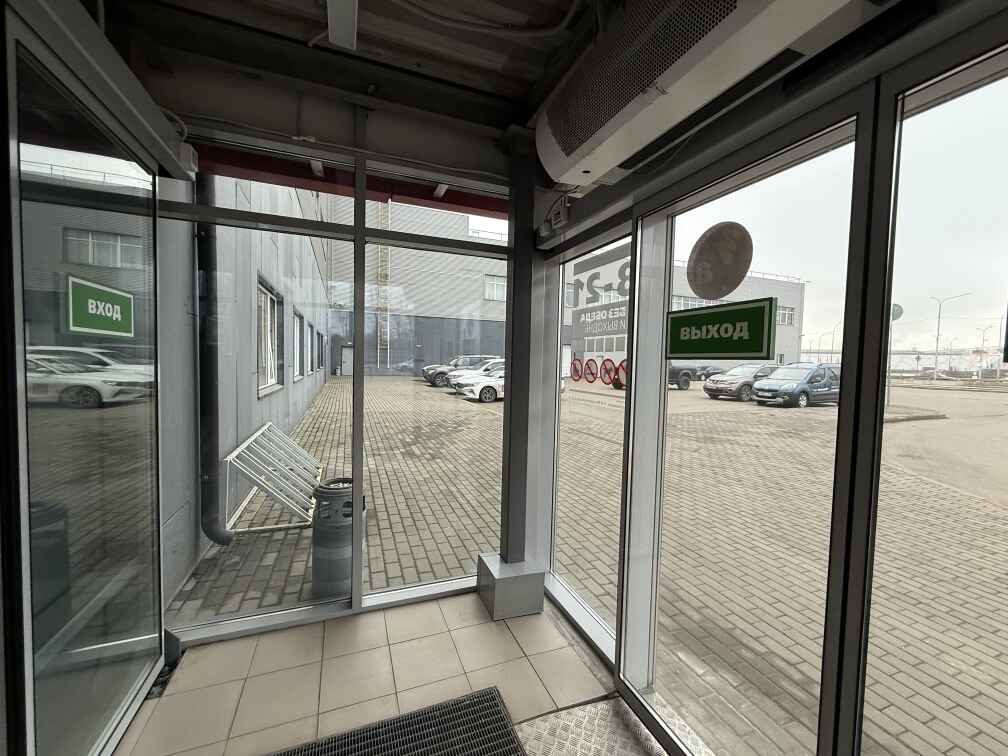

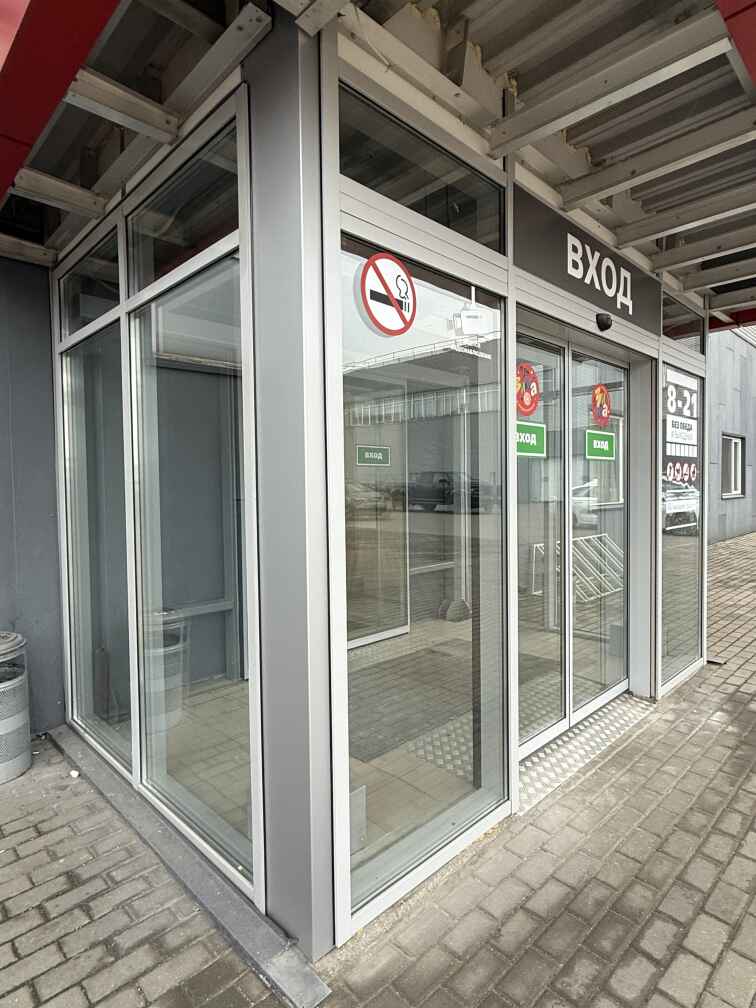

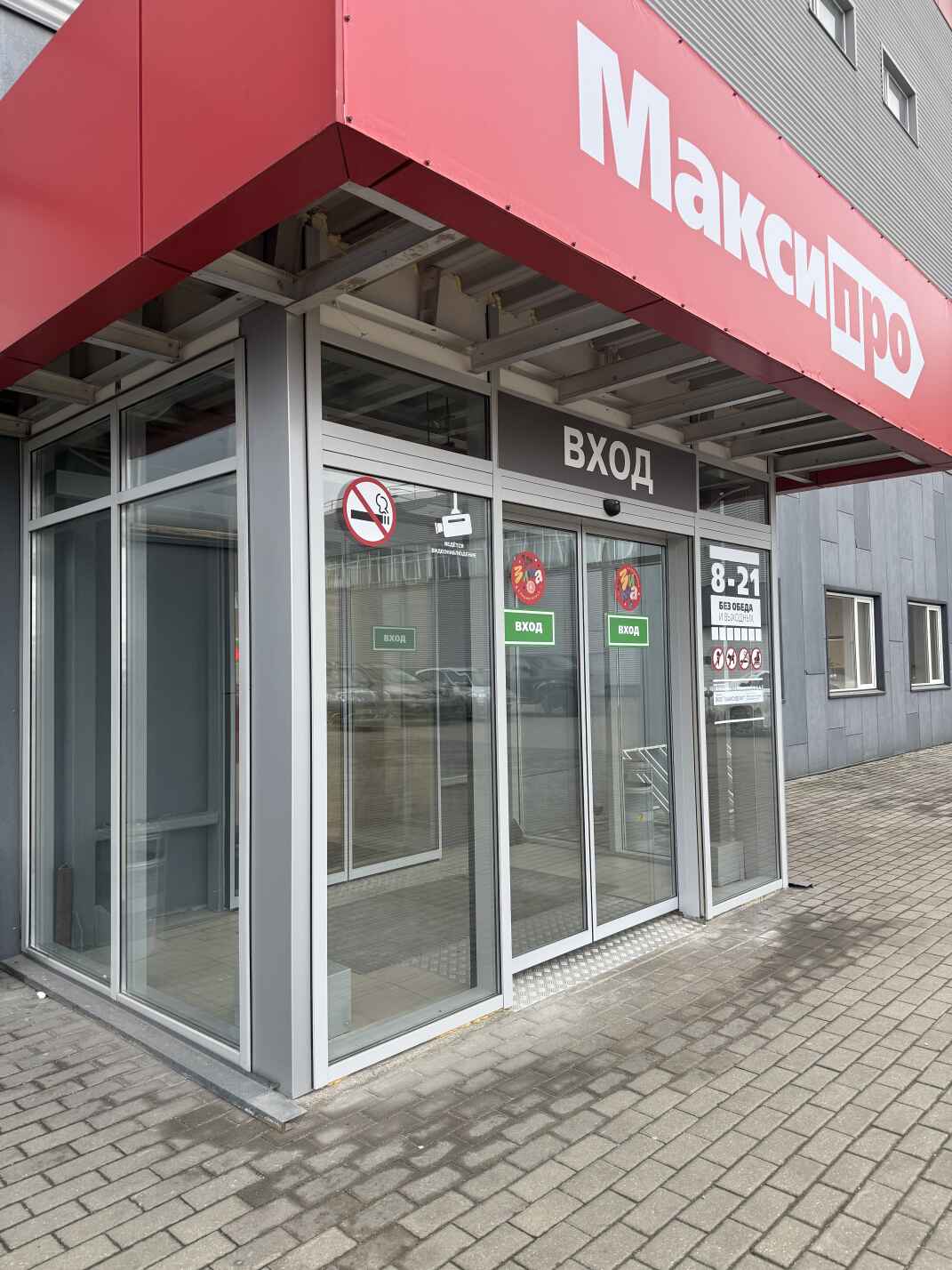

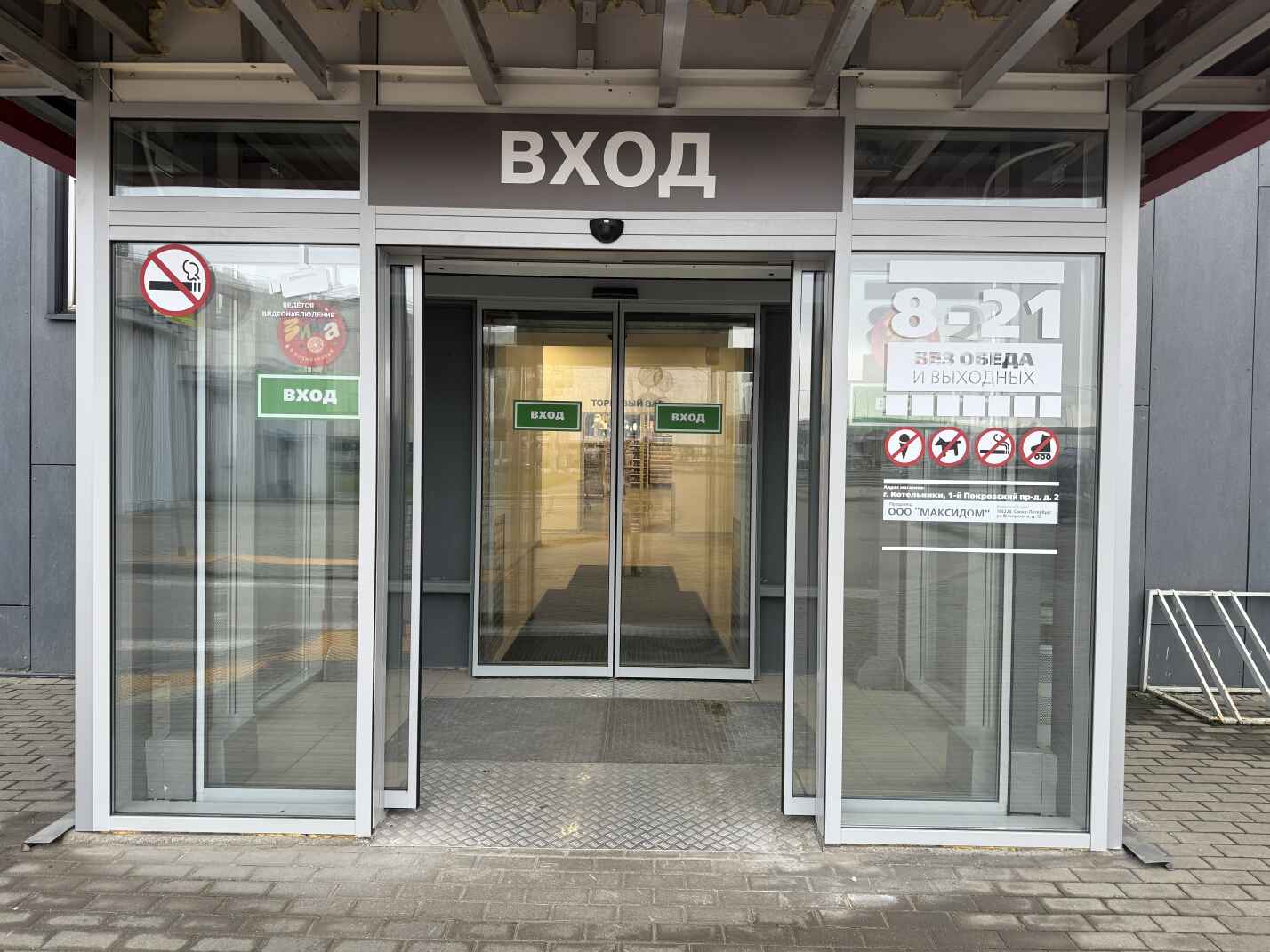

Москва, Котельники, 1-й Покровский проезд, дом 2 — адрес, где привычный вход в «Максидом» пережил тихое обновление. Сначала — демонтаж старой группы, осторожный и без суеты, будто снимаешь старую кожу. Потом — проектирование и изготовление новой алюминиевой стеклянной системы, теплой, выверенной, с автоматическими створками на приводе SDA-150.

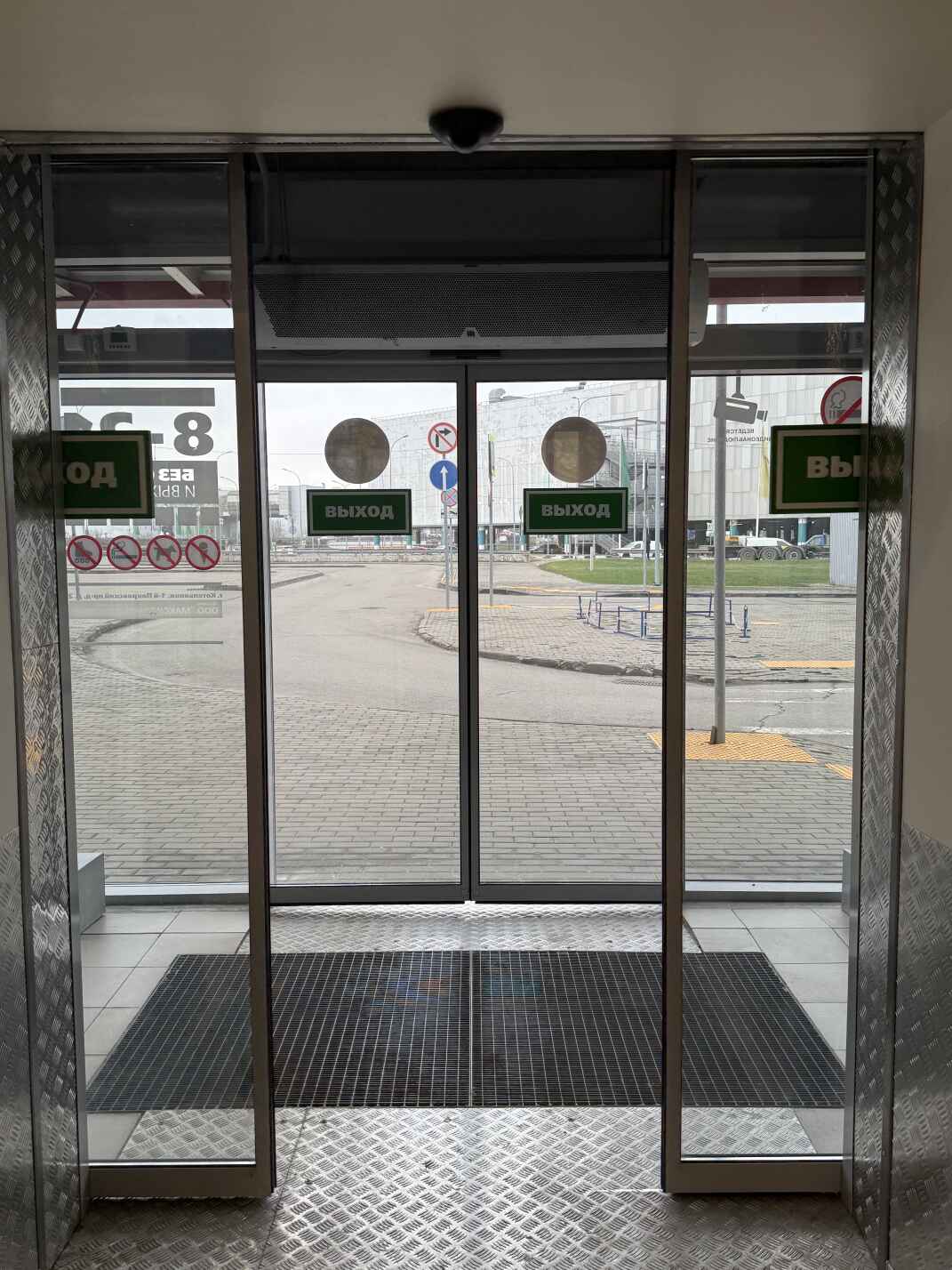

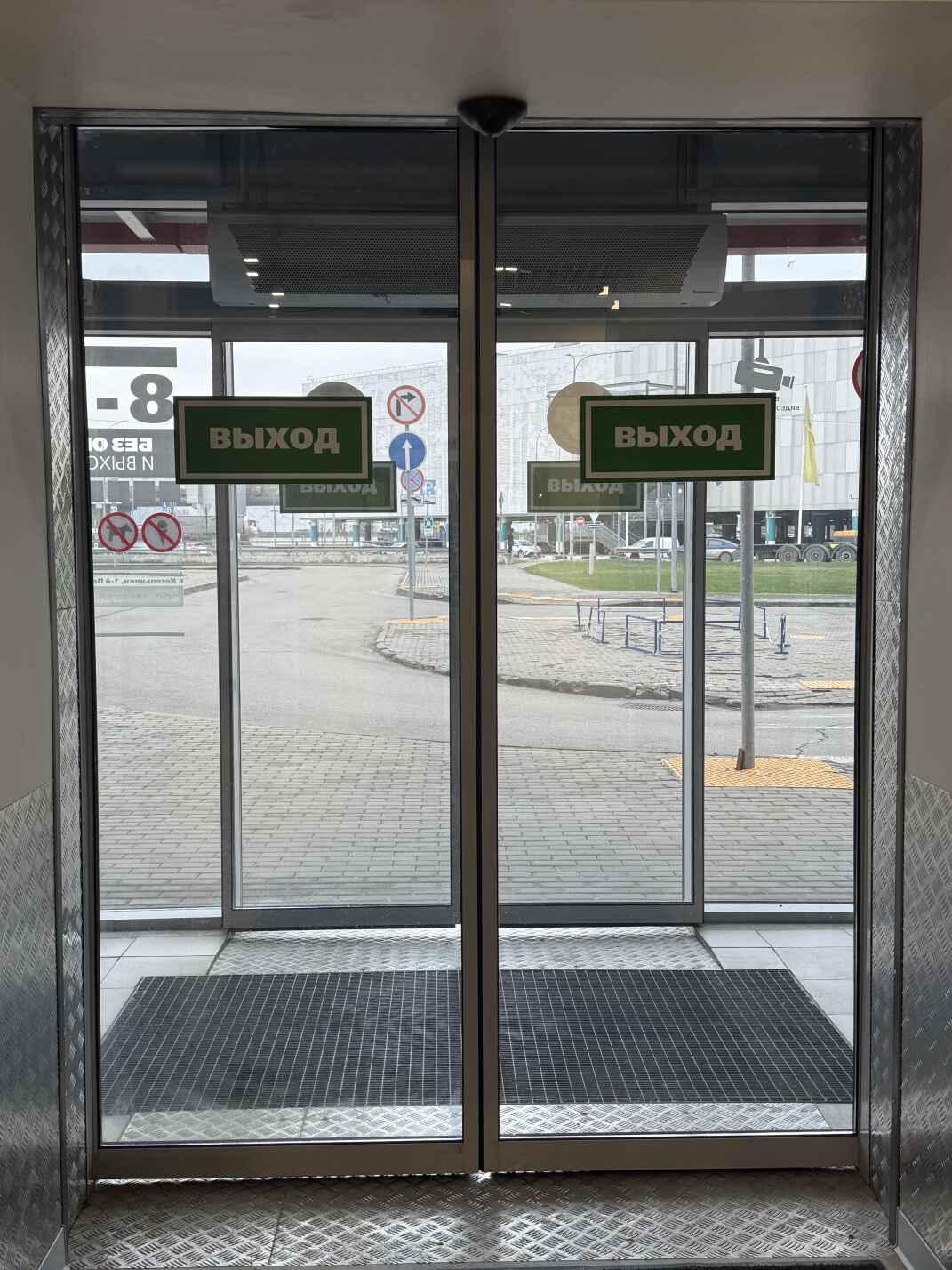

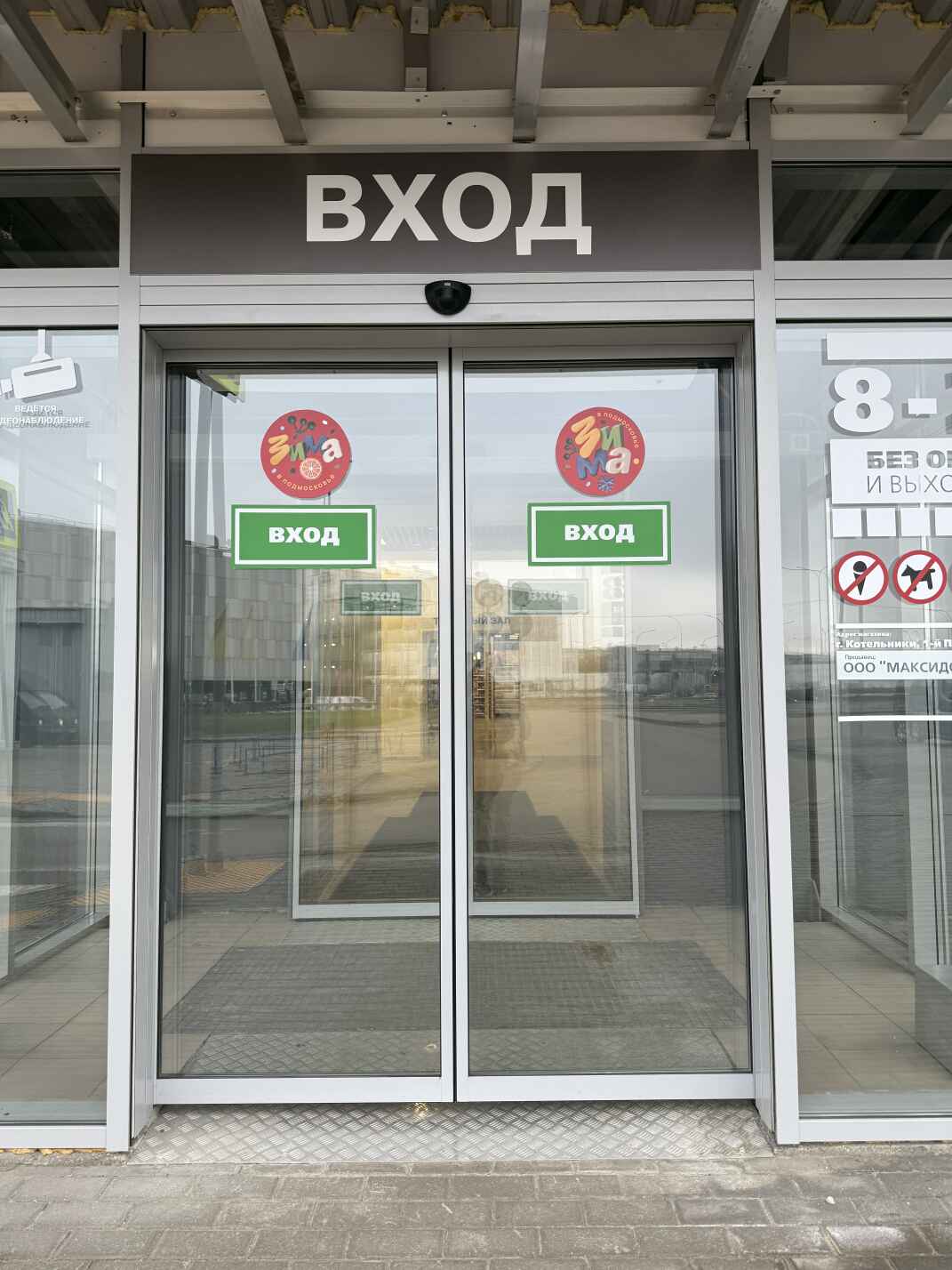

Сроки были сжаты. Времени ровно столько, чтобы не ошибиться. Мы уложились — без спешки, но и без проволочек. Там, где прежде тянул сквозняк, теперь работает выверенный механизм: двухстворчатые двери 2000×2200, собранные, как узел, на прочной оси алюминия и стекла.
Почему именно такие конструкции? Простая логика — поток покупателей, перепады температур, режим безостановочной эксплуатации. Здесь не нужны эксперименты, только точный расчёт. Тёплая входная группа на алюминиевом профиле — решение проверенное, надёжное, и потому востребованное у торговых центров.
Магазин уже работает, двери — движутся, люди входят и выходят. Контрактом предусмотрено годовое техническое обслуживание, чтобы механизм жил спокойно, без неожиданностей. Менеджер проекта — Купцов Артём.
Назначение и смысл конструкции
Тёплая алюминиевая стеклянная группа решает сразу несколько задач, каждая из которых становится заметной лишь при ежедневной эксплуатации. Она удерживает внутреннее тепло, гасит поток холодного воздуха и шум с улицы, при этом оставаясь прозрачной, открытой взгляду. Автоматические двери берут на себя движение — регулируют поток посетителей, создают ощущение комфорта и продуманности. Для заказчика это — устойчивость режима работы, снижение теплопотерь и отсутствие необходимости вмешиваться в процесс: всё работает само, точно и предсказуемо.
Подготовка площадки
Перед началом монтажа мы демонтировали старую входную группу — аккуратно, чтобы не повредить несущие элементы фасада. Старые рамы имели следы деформации, особенно по верхнему профилю, где отклонение составляло до 6 мм на погонный метр. После разборки мы зачистили посадочные поверхности, восстановили геометрию проёма и выровняли опорную плоскость с точностью до ±2 мм. Это позволило без перекосов установить новый алюминиевый каркас.
Сборка алюминиевого каркаса
Основа конструкции — тёплый профиль системы ALT W72, с терморазрывом 34 мм, рассчитанный на интенсивную эксплуатацию. Монтаж начинался с установки нижнего порога и вертикальных стоек. Для фиксации использовались анкерные болты М10×120 с шагом 400 мм. Горизонтальные импосты мы подгоняли по месту, добиваясь плотного примыкания и минимального зазора — не более 1,5 мм. После проверки диагоналей (разбег не более 3 мм) приступили к остеклению.
| Этап | Описание | Контроль точности |
|---|---|---|
| Разметка проёма | Использование лазерного нивелира | ±1 мм |
| Установка стоек | Анкерное крепление в бетон | ±2 мм |
| Монтаж импостов | Герметизация силиконовым составом | ≤1,5 мм |
| Проверка диагоналей | Контроль геометрии каркаса | ≤3 мм |
Остекление и герметизация
Мы использовали закалённое стекло 6 мм, формируя двухкамерный стеклопакет толщиной 32 мм. Камеры заполнялись аргоном, что улучшало тепловые характеристики и снижало конденсацию при резких перепадах температуры. Уплотнители — EPDM, морозостойкие, с рабочим диапазоном до –50 °C. После установки стеклопакеты фиксировались штапиками с внутренней стороны, что исключает демонтаж с улицы.
Установка автоматики

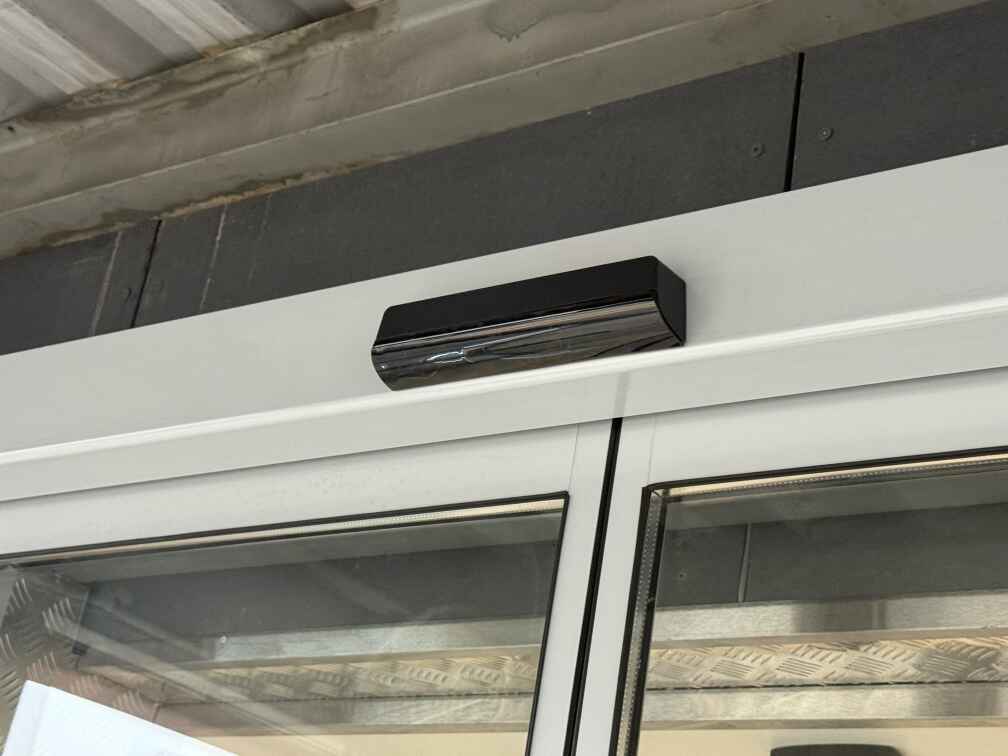

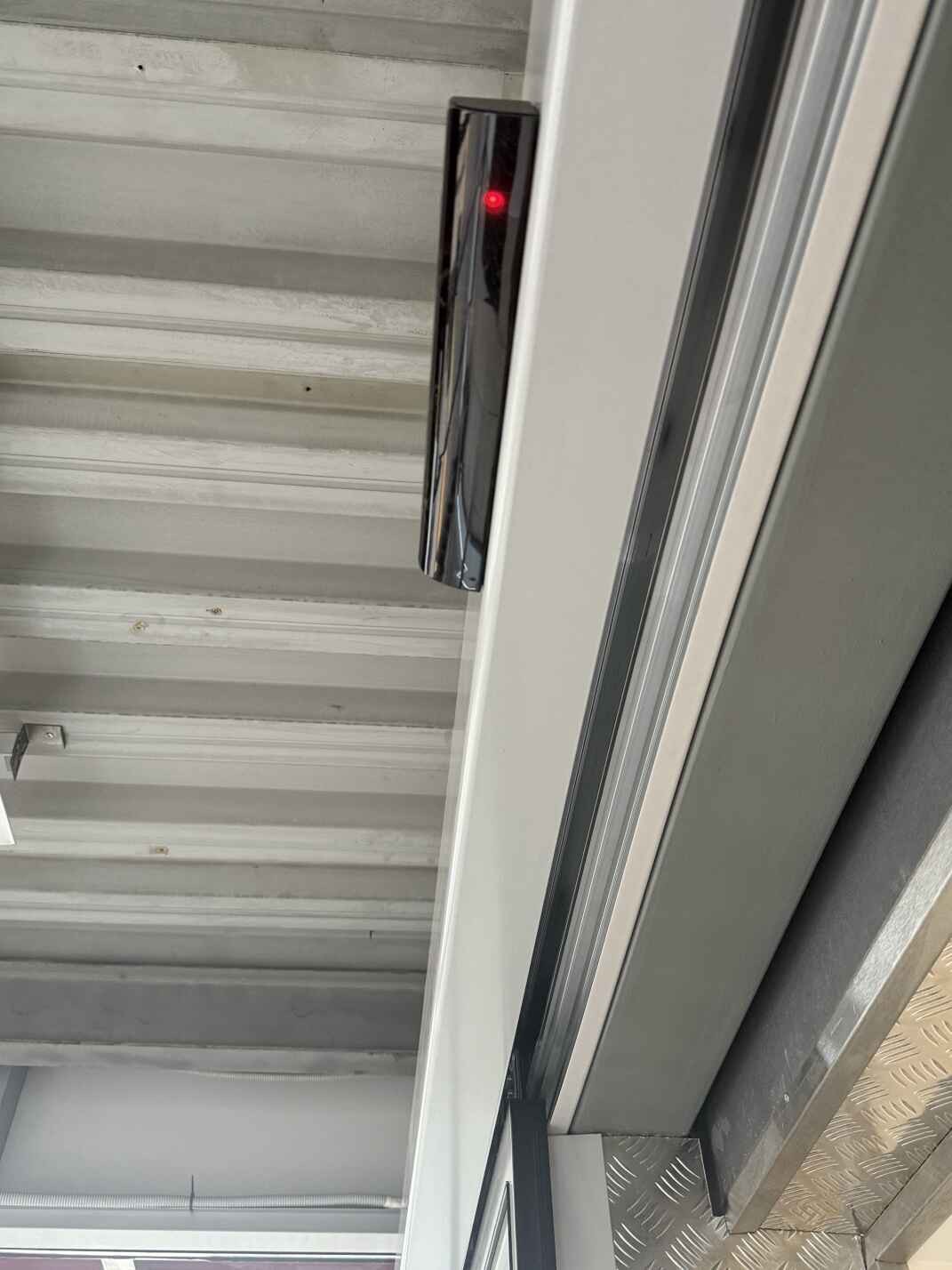

Автоматические двери собраны на базе привода SDA-150, рассчитанного на створки весом до 150 кг и шириной до 1200 мм. В нашем случае — две створки по 1000 мм, общая высота проёма 2200 мм. Мы выполнили настройку скоростей открытия и закрытия (0,6 м/с и 0,4 м/с соответственно), а также чувствительности датчиков присутствия. Привод подключён к независимой линии питания с предохранителем 10 А, кабель в гофре, защищён от механических повреждений.
Финальные работы и проверка
После сборки мы выполнили герметизацию всех примыканий полиуретановым составом, заделку швов и установку декоративных крышек. Затем — обязательные испытания: проверка плавности хода створок, фиксация скорости реакции датчиков, контроль температурных мостиков. Испытания показали стабильную работу механизма при температуре от –15 до +35 °C. Объект передан заказчику с актом приёмки и инструкцией по эксплуатации.
Нормативная база проекта
При выполнении работ мы опирались на действующие нормативы и стандарты, регулирующие проектирование, производство и монтаж светопрозрачных конструкций:
— ГОСТ 23166-99 — блоки оконные и дверные, общие технические условия;
— ГОСТ 24866-2014 — стеклопакеты клееные строительного назначения;
— ГОСТ 30971-2012 — узлы примыканий оконных блоков к стеновым проёмам;
— ГОСТ 31174-2017 — конструкции фасадные остеклённые;
— ГОСТ Р 57327-2016 — конструкции из алюминиевых сплавов, общие требования к проектированию и изготовлению;
— СП 50.13330.2012 — тепловая защита зданий;
— СП 118.13330.2012 — общественные здания и сооружения;
— СП 59.13330.2016 — доступность зданий и сооружений для маломобильных групп населения;
— СанПиН 2.1.2.2645-10 — микроклимат помещений;
— ПУЭ, ред. 7 — при подключении и защите электрического привода автоматических дверей.
Применение в других объектах
— Торгово-развлекательные центры с интенсивным пешеходным потоком, где важны теплоизоляция и беспрепятственное движение посетителей.
— Административные и офисные здания, требующие строгого внешнего вида и комфортного входного узла.
— Медицинские учреждения, где автоматические двери минимизируют контакт и улучшают санитарную безопасность.
— Гостиницы и бизнес-центры, где стеклянные входные группы служат элементом архитектурного акцента и удобства.
— Аэропорты, вокзалы и транспортные хабы с круглосуточной эксплуатацией и высокими нагрузками.
— Образовательные учреждения и вузы, где важно сочетание прочности, света и безопасности.
— Автосалоны и выставочные павильоны, где прозрачность фасада напрямую влияет на визуальное восприятие пространства.
Комментарий менеджера проекта
«Основная сложность заключалась в том, что демонтаж старой группы пришлось выполнять параллельно с подготовкой новой конструкции, — рассказывает Купцов Артём, менеджер проекта. — Проём имел отклонения, а сроки были жёстко привязаны к открытию магазина. Мы работали в сжатом графике, фактически без “окна” на исправления, поэтому каждое измерение перепроверяли дважды. Благодаря согласованным действиям монтажников и точности изготовления профиля, удалось завершить установку и пусконаладку автоматики в течение одной недели, не выходя за рамки утверждённого плана.»
Преимущества для заказчика
— Энергоэффективность: тёплая алюминиевая система снижает теплопотери и экономит расходы на отопление.
— Бесперебойная работа: автоматические двери рассчитаны на круглосуточную эксплуатацию без снижения ресурса.
— Комфорт посетителей: створки открываются мягко и бесшумно, устраняя сквозняки и создавая ощущение уюта при входе.
— Надёжность конструкции: профиль и фурнитура подобраны под реальные эксплуатационные нагрузки и климатические условия.
— Эстетика фасада: стеклянная группа придаёт зданию современный и лёгкий облик без утраты функциональности.
— Минимум обслуживания: регулярное техническое сопровождение снижает риск поломок и простоев.
— Безопасность: автоматические системы снабжены датчиками присутствия и защитой от защемления створок.
