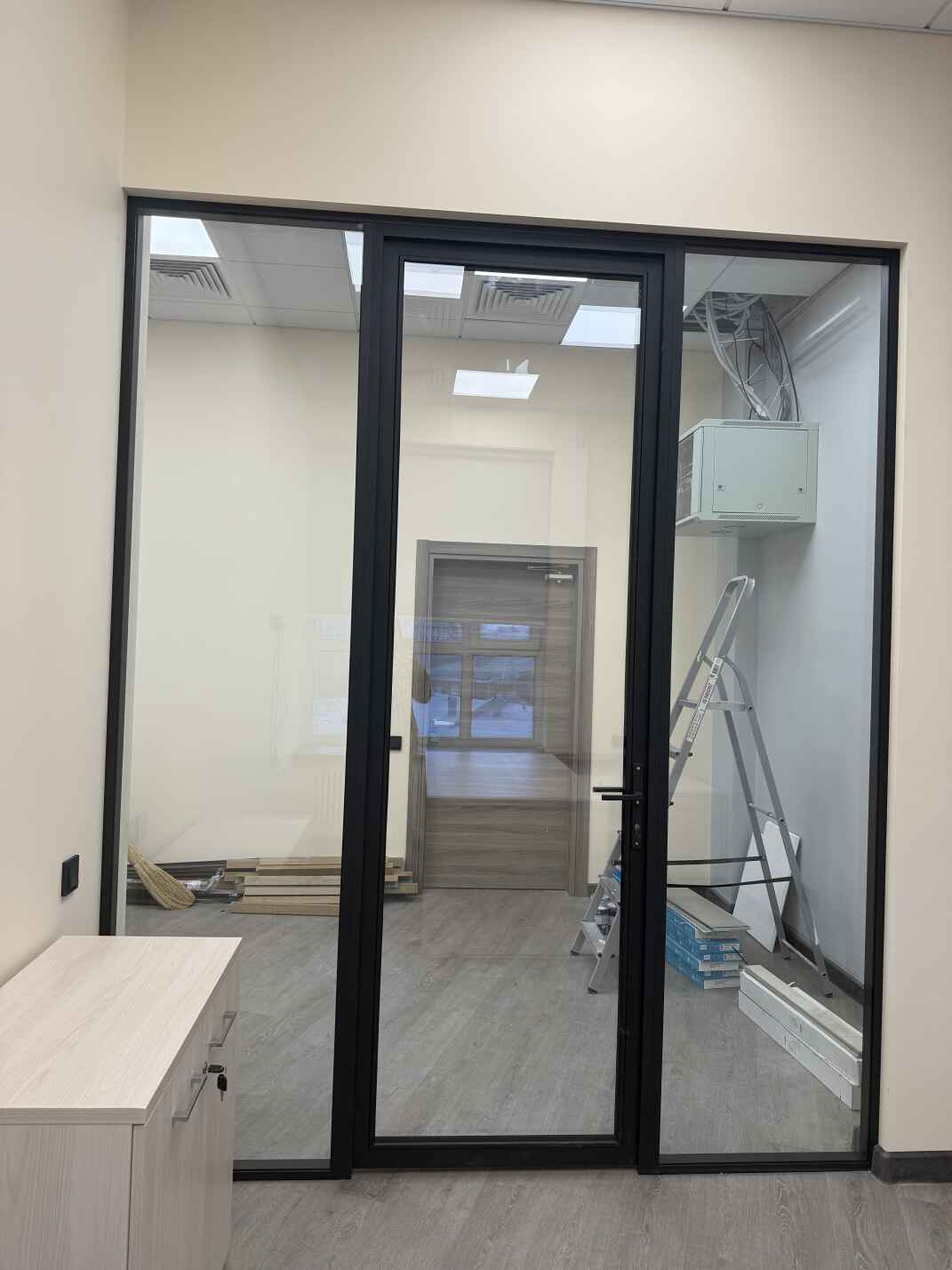

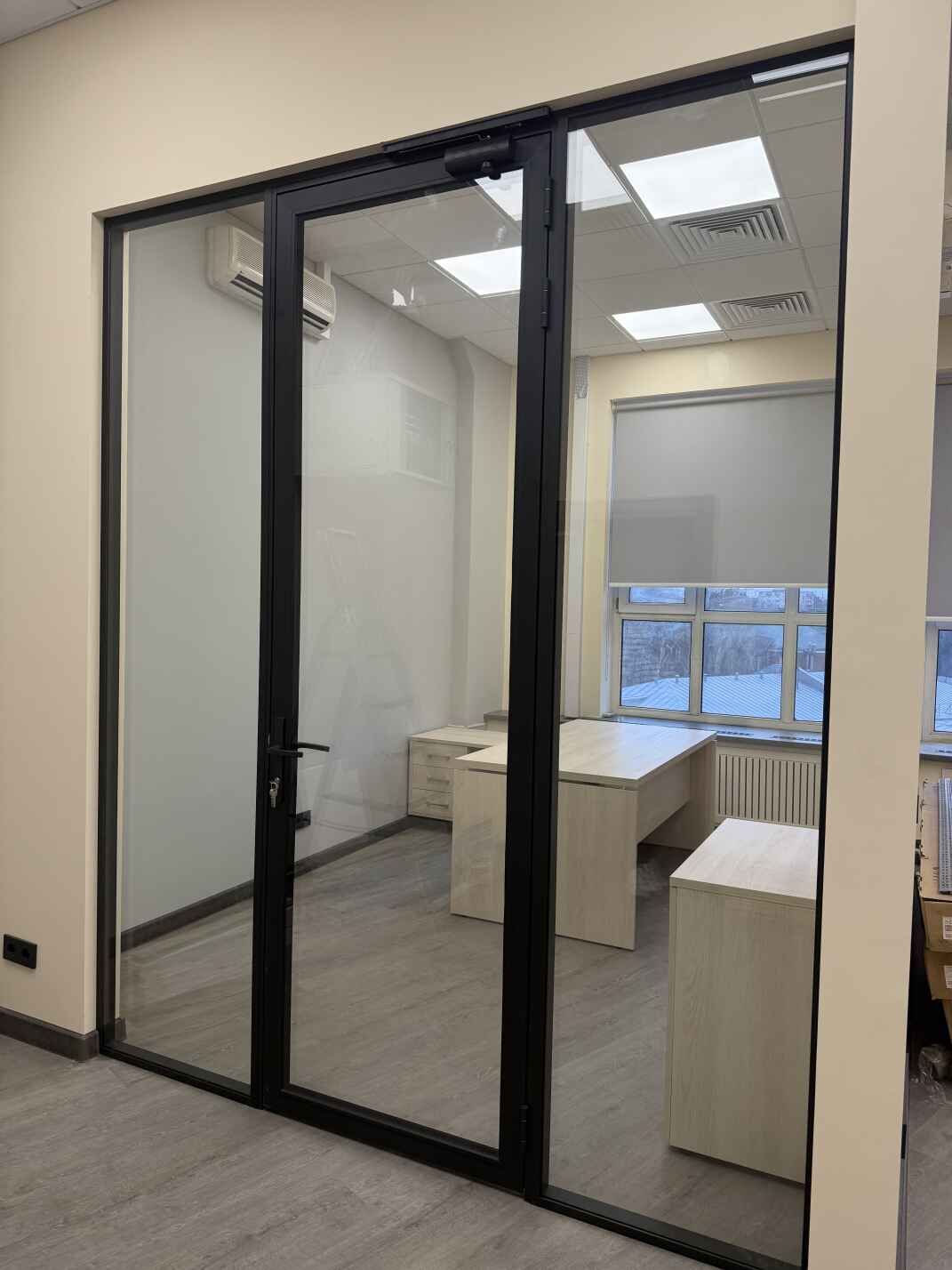

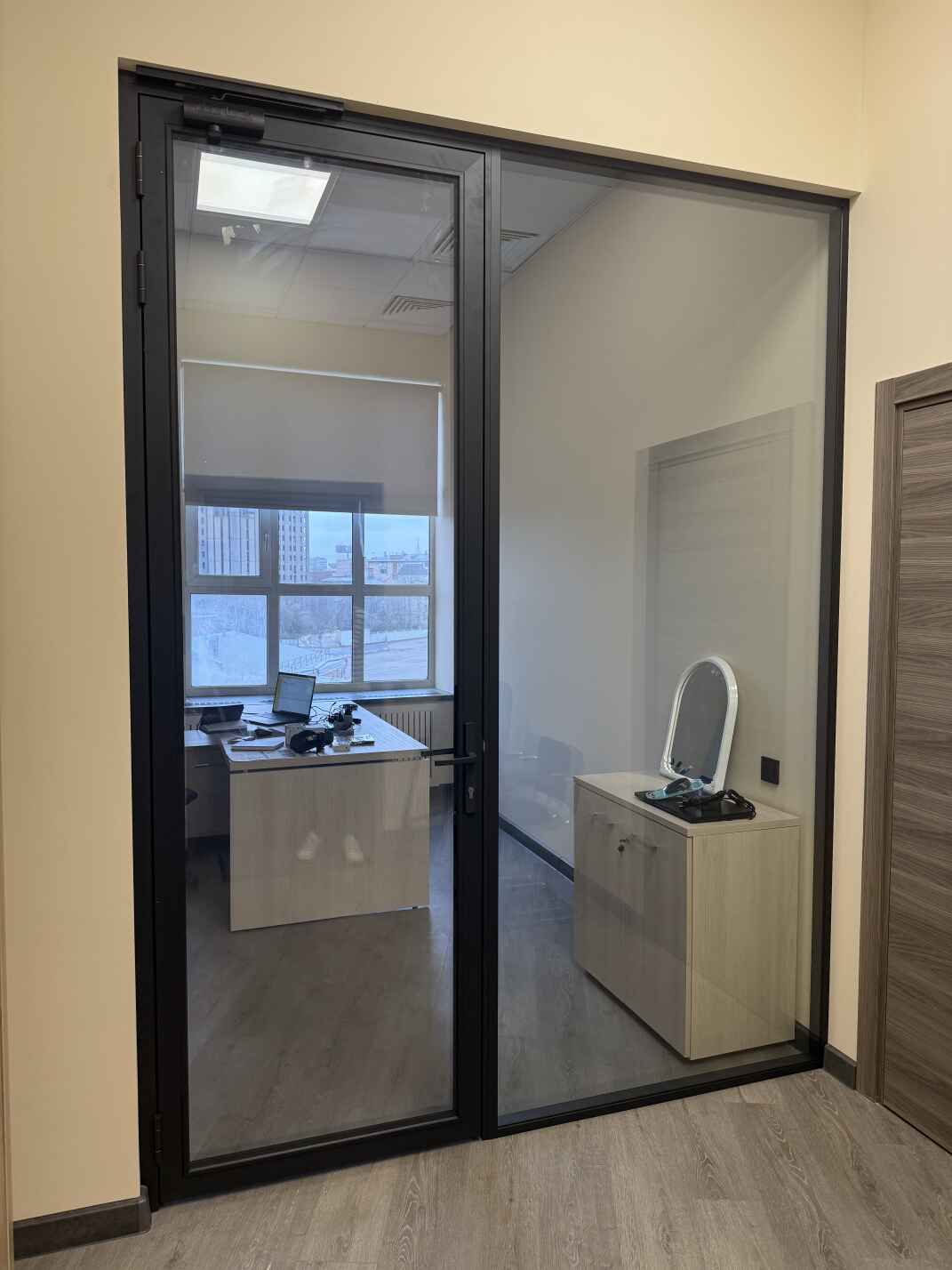

На Шаболовке 31Б, в офисном помещении без излишеств, но с характером, мы завершили монтаж каркасной стеклянной системы. Простая по замыслу, она оказалась тоньше и упрямее, чем ожидалось. Double Vitrage — 900 на 2800, каленое 8-миллиметровое стекло, без права на погрешность. Казалось бы, всё ясно. Но при ближайшем рассмотрении — нет.
Содержание
- Подготовка к установке началась с замеров
- Монтаж каркаса выполнялся по этапам
- Стекло устанавливали с ювелирной точностью
- Плёнка наносилась уже после
- Фурнитура потребовала особого подхода
- Пространство становится другим, но не исчезает
- Нормативная основа, на которую мы опирались
- Где и кому ещё подойдут такие перегородки
- Комментарий от менеджера проекта
- Что получает заказчик в результате
Работы прошли быстро. Почти без задержек. Заказ был принят, разобран, согласован — и уже спустя несколько дней монтаж шел в темпе. Не по расписанию, но по наитию. Сначала скелет, потом плёнка — всё под стандарт, но без шаблона. Время здесь не экономили, но и не растягивали.
Каркасные перегородки с матовой плёнкой заказчик выбрал не по моде. Это был вопрос ощущений — полупрозрачность без лишней откровенности. Звукоизоляция, зонирование, а главное — уравновешенность линий. Отказ от глянца в пользу рассеянного света. В выборе не было колебаний.
Фурнитура — тоже не из каталога вслепую. Стандартный доводчик DL100 со скользящей тягой, чёрный. Комплект FS FST‑01 в цвете «чёрный муар 7021». Это не дизайнерское решение, а практическое. Вписалось — и всё стало на места. Менеджер проекта — Екатерина Логинова, держала процесс без давления, но точно.
Подготовка к установке началась с замеров
Прежде всего мы выполнили детальную техническую съёмку проёма. Использовали лазерный дальномер с точностью ±1 мм на дистанции до 50 метров. Отклонения вертикали и плоскости стен оценивали нивелиром с автоподстройкой, допуски по отклонению — не более 2 мм на высоту перегородки. Вся конструкция должна была встать в проём размером 903 × 2805 мм. Это означало, что при установке зазоры между полотнами и алюминиевым профилем не должны превышать 2–3 мм.
Монтаж каркаса выполнялся по этапам
Несущую систему собрали из анодированного алюминиевого профиля толщиной 2 мм, маркированного под 7021 (чёрный муар). Устанавливали верхнюю направляющую с креплением к потолочному перекрытию на анкера М6, шаг — 300 мм. Нижнюю — на дюбели с терморазрывом, чтобы не нарушать звукоизоляцию пола. Уровень контролировали по лазерной проекции; допуски — до 1 мм на всю длину 900 мм. Вертикальные стойки усилили закладными вставками.
Вот как выглядела схема профилей:
| Элемент | Материал | Профиль | Толщина (мм) | Цвет |
|---|---|---|---|---|
| Направляющие верх/низ | Алюминий анодированный | U-профиль | 2 | RAL 7021 |
| Стойки вертикальные | Алюминий анодированный | Т‑профиль | 2 | RAL 7021 |
| Крепёж | Сталь | Анкер М6/Дюбель | — | Оцинкованный |
Стекло устанавливали с ювелирной точностью
Калёное стекло толщиной 8 мм монтировали в подготовленный каркас с использованием резинового уплотнителя и силиконового герметика. Вес одного полотна — порядка 48 кг. Для удержания при монтаже использовали вакуумные присоски с фиксацией. Стекло заводилось в каркас снизу вверх, с минимальным зазором по периметру: по вертикали — 3 мм, по горизонтали — до 2 мм. Уплотнение обеспечивало амортизацию при микродвижениях здания.
Плёнка наносилась уже после
По завершении установки стекла на все поверхности наклеили стандартную матовую плёнку с коэффициентом светопропускания около 70%. Использовали плёнку толщиной 0,1 мм, нанесение проводилось в чистом помещении при температуре 20–22°C. Монтаж осуществлялся методом влажной наклейки: с распылением мыльного раствора, последующей выгонкой влаги ракельным инструментом и сушкой не менее 12 часов.
Фурнитура потребовала особого подхода

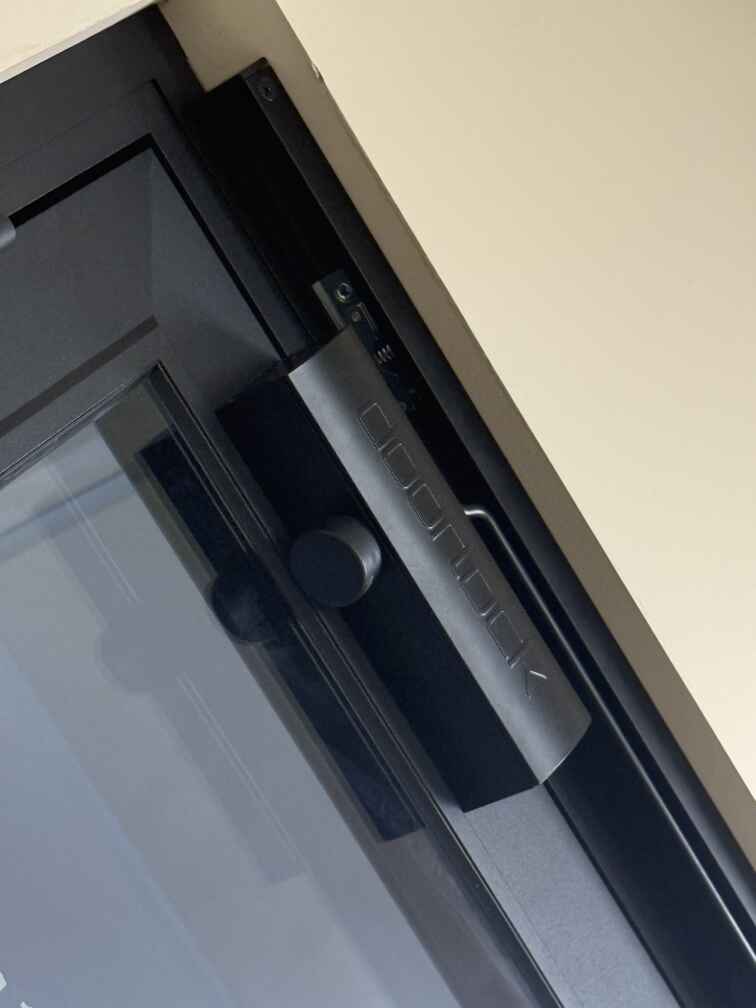

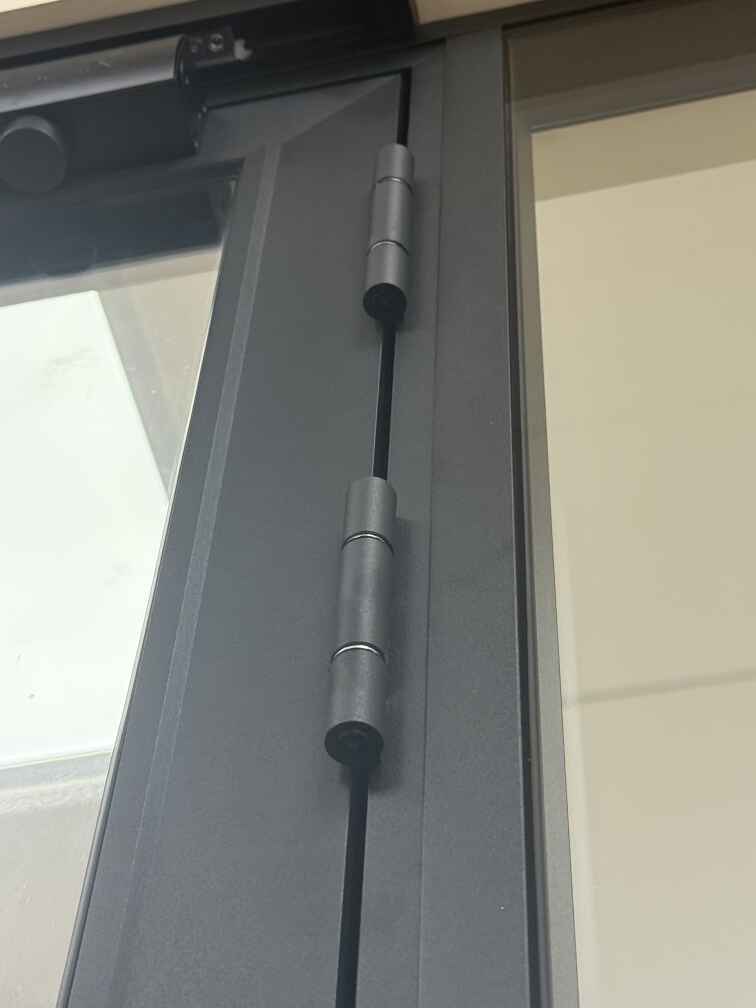

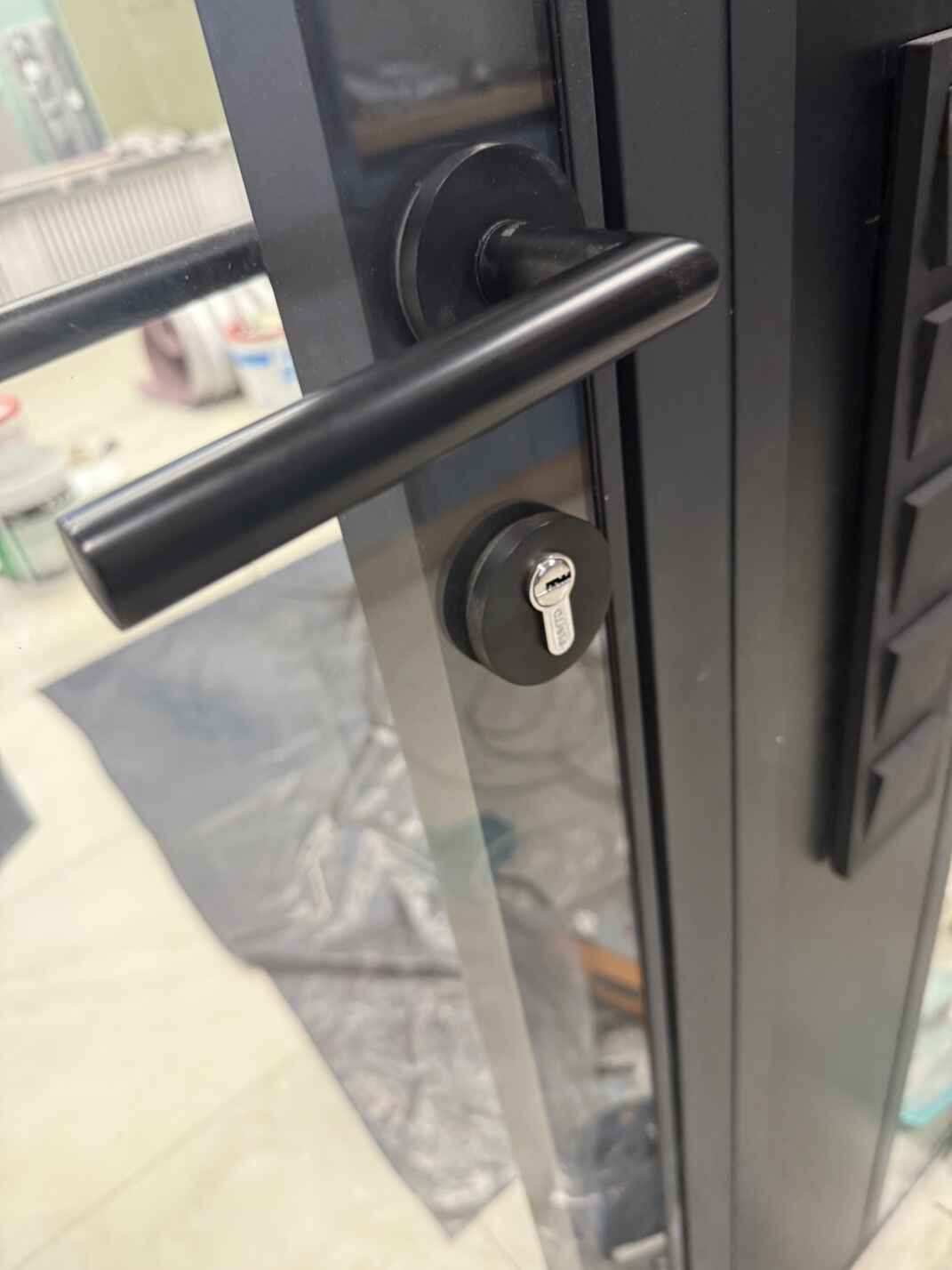

Доводчик DL100 со скользящей тягой монтировался на дверное полотно с помощью переходной пластины, скрытой в верхней зоне створки. Вес двери в полной сборке — около 52 кг, поэтому использовали усиленные закладные элементы в каркасе. Комплект фурнитуры FS FST‑01 включал петли на подшипниках, угловые фиксаторы и ручку с магнитным зажимом. Все элементы шли в чёрном муаре, без глянца, под общий стиль.
Монтаж завершили финальной юстировкой зазоров, проверкой доводчика на закрытие/открытие (время плавного закрытия: 4,5 секунды), и сдачей заказчику.
Пространство становится другим, но не исчезает

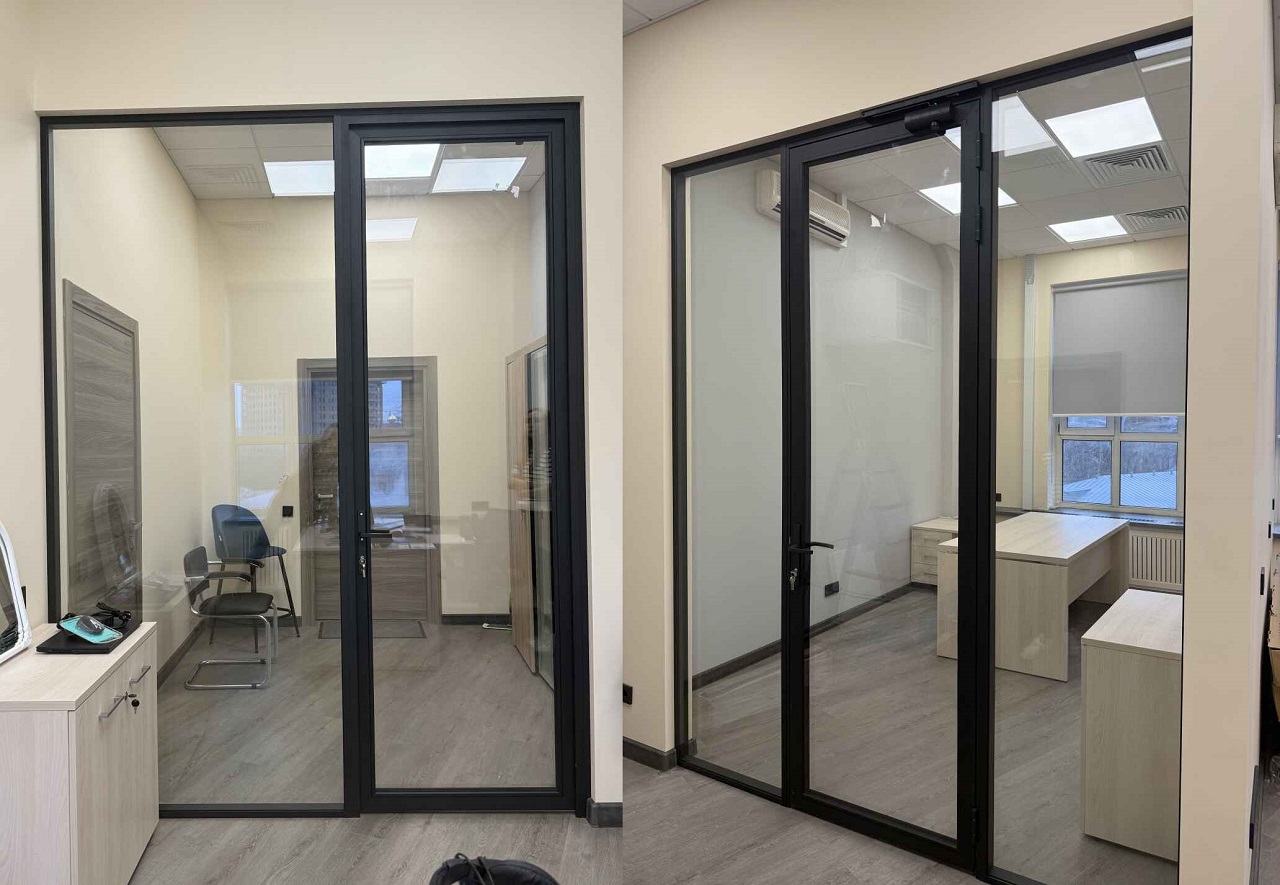

Каркасные перегородки с каленым стеклом решают сразу несколько задач, не вступая друг с другом в противоречие: разделяют рабочие зоны без ощущения сдавленности, дают свету проникать вглубь офиса, но скрывают лишнее с помощью матовой плёнки. Это решение одновременно техническое и чувственное — не ломает пространство, а перенастраивает его. Главная ценность для заказчика — баланс между изоляцией и открытостью, достигнутый без капитальных стен, пыли и долгого простоя. Всё изменилось — и как будто бы ничего не тронули.
Нормативная основа, на которую мы опирались
При проектировании и монтаже конструкций мы руководствовались следующими нормативными документами: ГОСТ 30698‑2014 (стекло закалённое термически. Технические условия), ГОСТ 23166‑99 (блоки оконные и дверные. Общие технические условия), ГОСТ 30971‑2012 (соединения строительных конструкций. Требования к монтажу и герметизации), СП 118.13330.2012 (СНиП 31-06-2009 — Общественные здания и сооружения), СП 70.13330.2012 (СНиП 3.03.01‑87 — Несущие и ограждающие конструкции), СП 52‑13330.2016 (СНиП 23‑02‑2003 — Тепловая защита зданий), а также нормативами производителей фурнитуры и рекомендациями по монтажу стеклянных систем в офисных интерьерах.
Где и кому ещё подойдут такие перегородки
- Офисные пространства — для организации рабочих зон, переговорных и кабинетов без потери естественного света.
- Коворкинги — где требуется гибкое зонирование и визуальная лёгкость интерьера.
- Медицинские учреждения — особенно частные клиники, где важны и приватность, и стерильный внешний вид.
- Образовательные центры — для разделения аудиторий и учебных блоков с сохранением открытого ощущения.
- Бутики и шоурумы — когда нужно зонировать пространство, не дробя его визуально.
- Бизнес-центры и холлы — оформление ресепшенов, коридоров и входных групп в современном стиле.
- Административные помещения — где требуется подчёркнутая строгость, но без давления капитальных стен.
Комментарий от менеджера проекта
«На первый взгляд проект казался простым, но именно в деталях начались нюансы, — рассказывает Екатерина Логинова. — Стены помещения дали отклонение почти на 7 мм по вертикали, и это сразу же сказалось на сборке каркаса — пришлось корректировать крепления уже на месте, подбирая прокладки. Ещё одна сложность — сроки: заказчик хотел получить готовое решение в течение недели, включая пленку. Мы сработали по ускорённой схеме — параллельно шли подготовка проёма и заказ стекла. За счёт точного взаимодействия с подрядчиками и хорошей логистики уложились в 6 рабочих дней без потери качества».
Что получает заказчик в результате
- Быстрая реализация — проект можно завершить за 5–7 рабочих дней без остановки офиса.
- Минимум строительного мусора — установка конструкций почти не требует мокрых процессов.
- Эстетика и прозрачность — визуально лёгкие перегородки делают помещение просторнее.
- Шумоизоляция — при правильной установке стекло и уплотнители снижают уровень шума до 32 дБ.
- Гибкость планировки — перегородки можно вписать в любой существующий интерьер.
- Надёжность — каленое стекло толщиной 8 мм выдерживает ударные нагрузки до 1200 Н.
- Лёгкий демонтаж и переустановка — системы пригодны для повторной сборки в другом помещении.
- Светопропускание с приватностью — матовая плёнка сохраняет дневной свет и скрывает от посторонних глаз.
