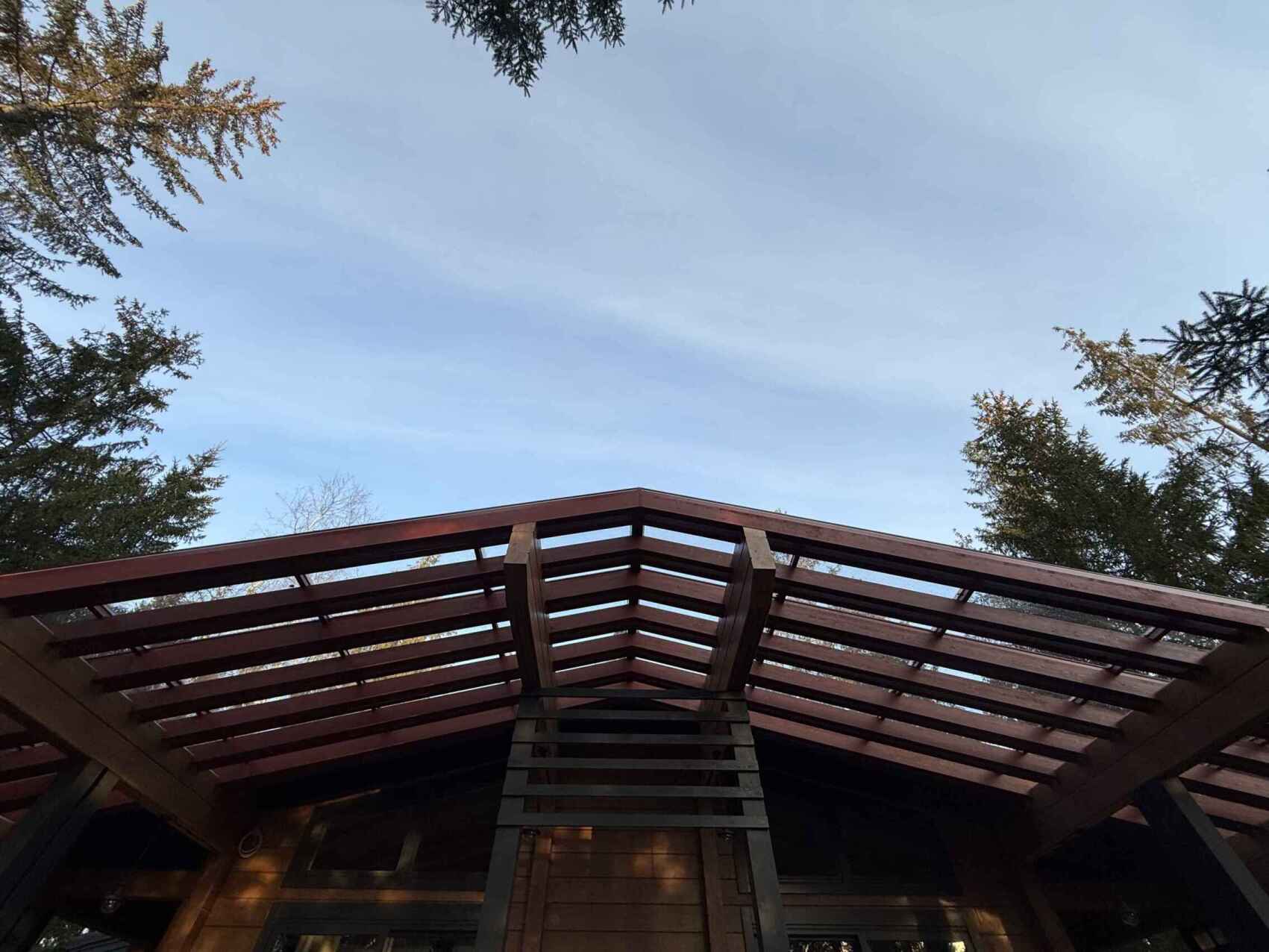

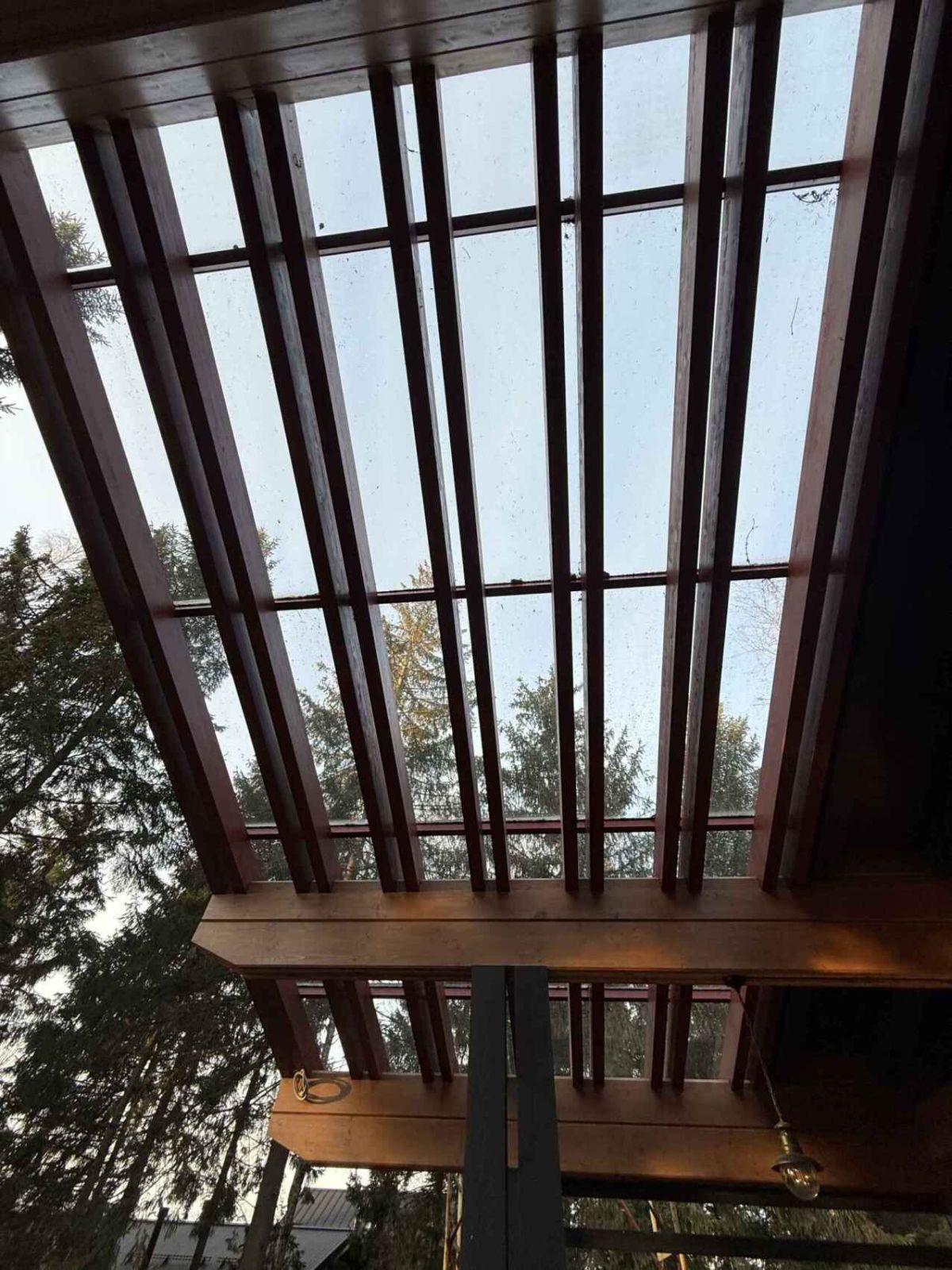

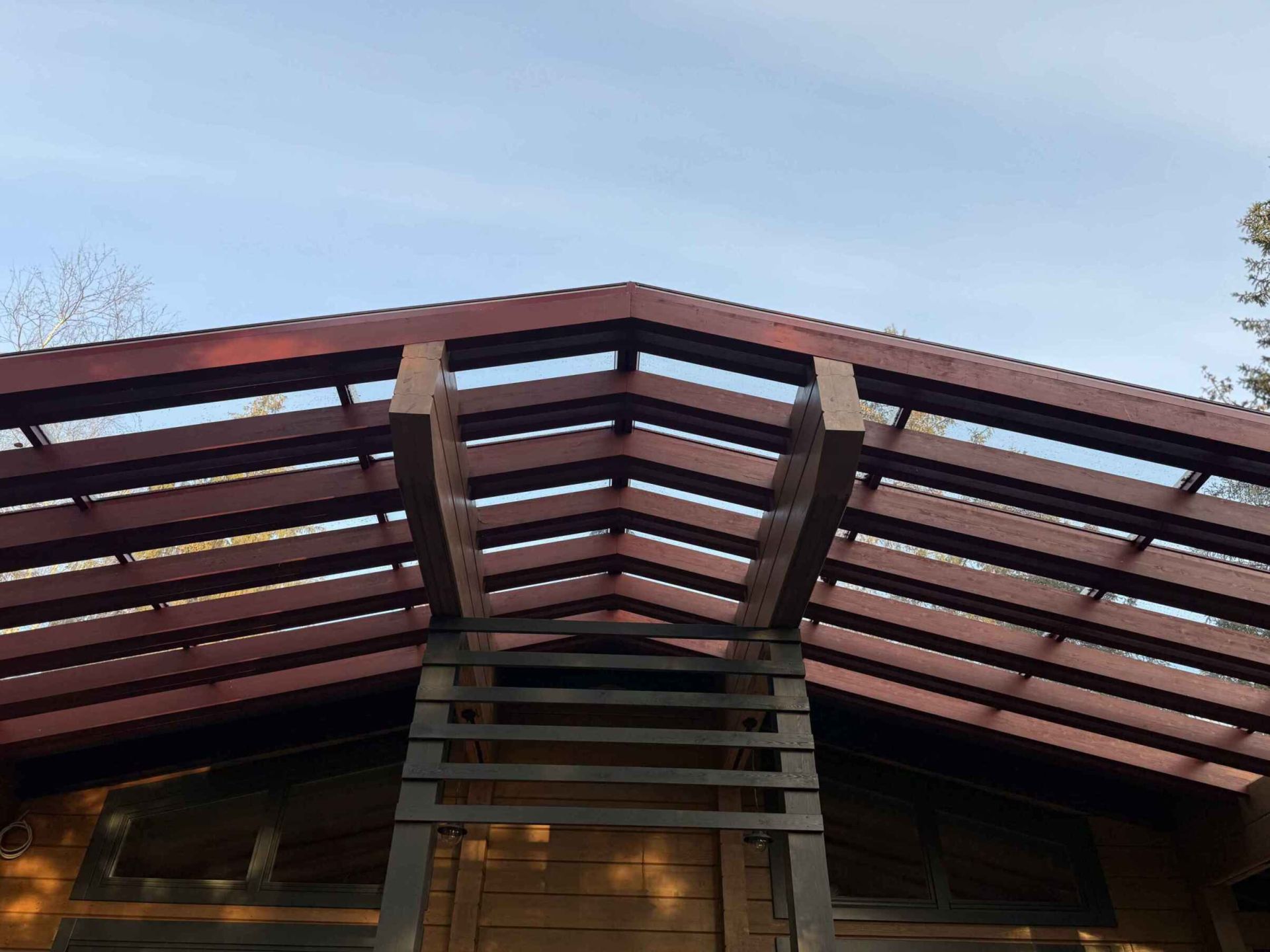

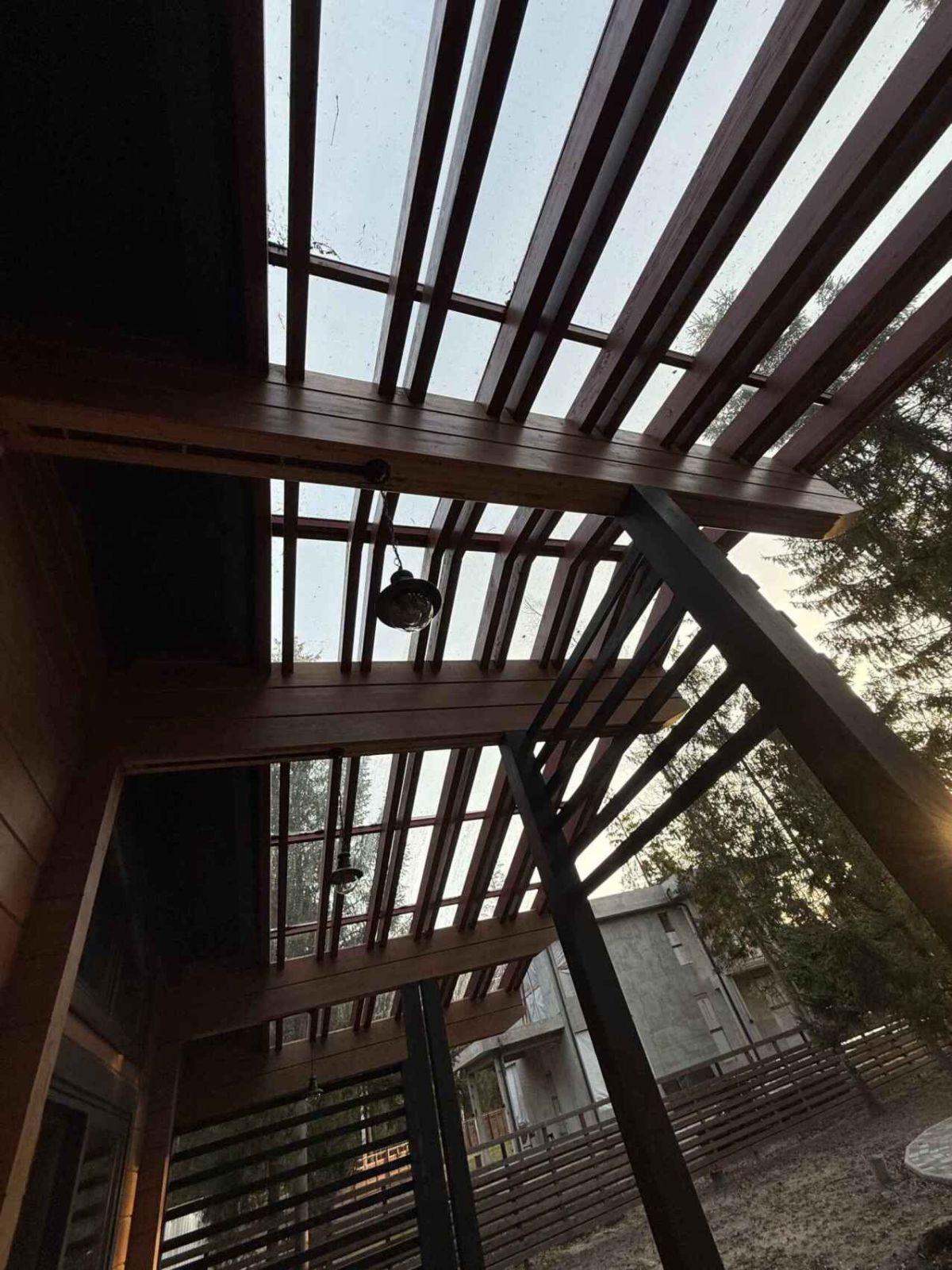

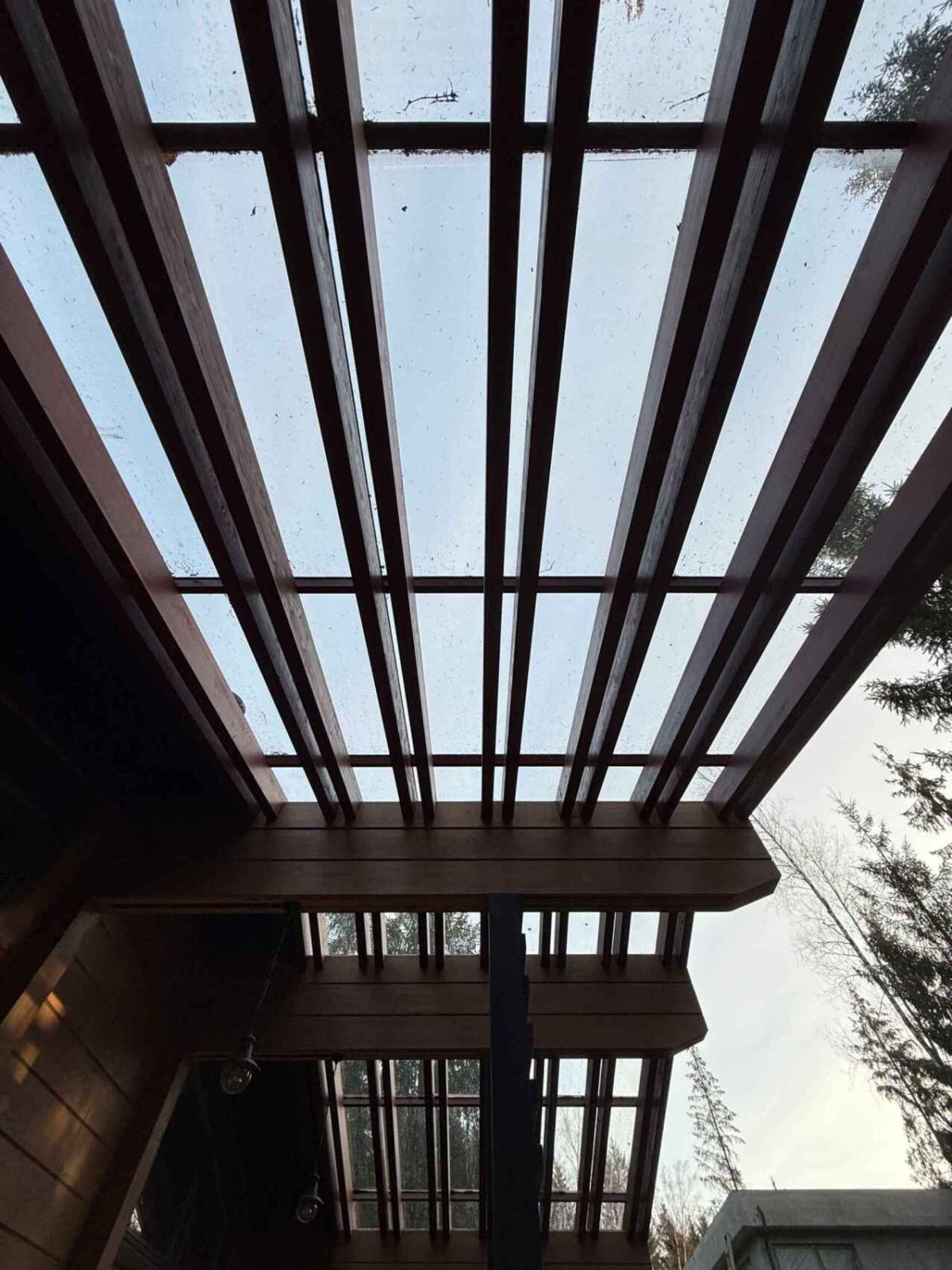

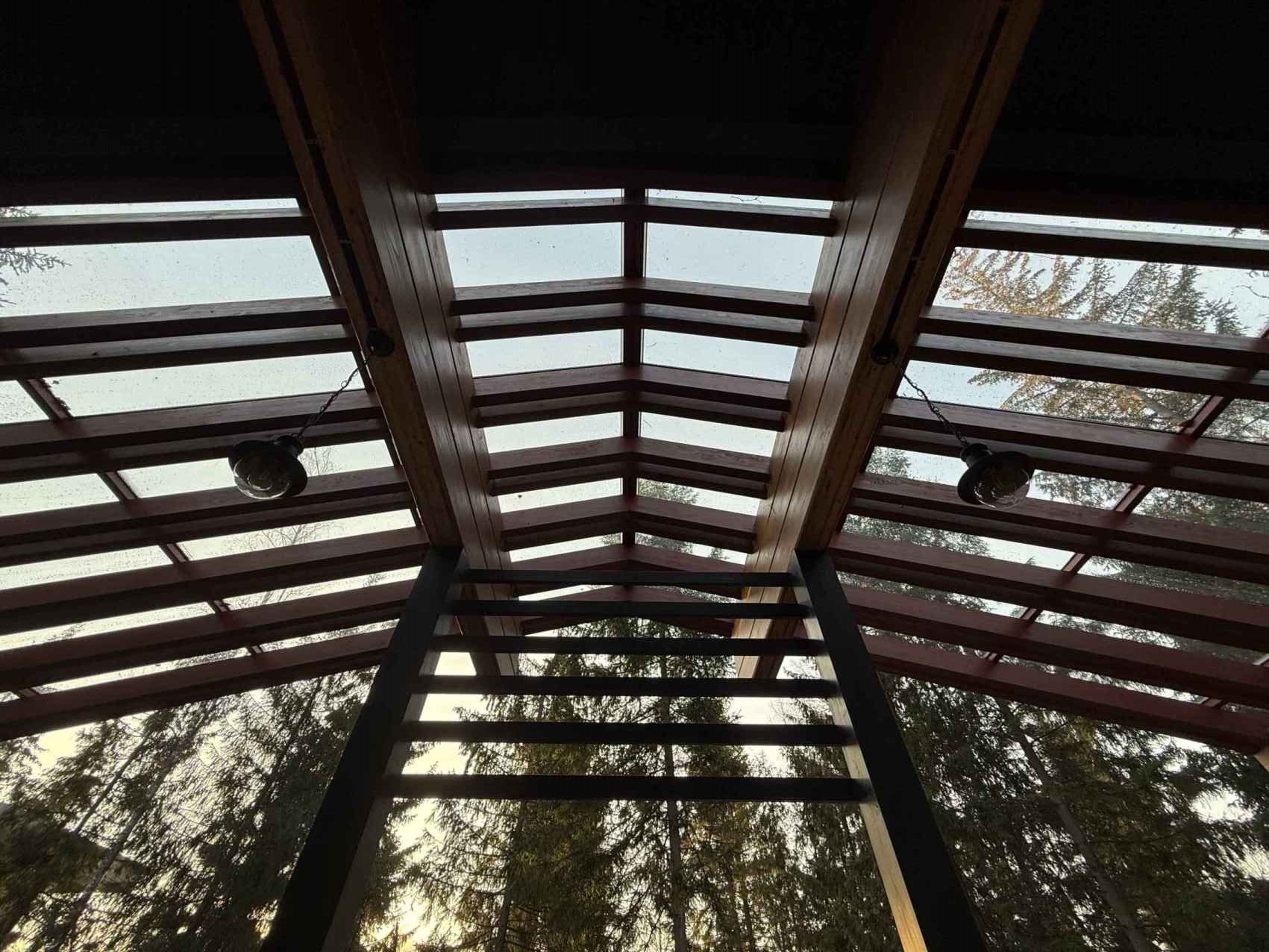

Над террасой одного из домов Коттеджного посёлка Агаларов Эстейт, Московская область, мы завершили тот самый объект, который долгое время держал нас в напряжении — не из-за сложности расчётов, а из-за поисков той самой формы, что ляжет в архитектуру без швов и разговоров. Работы выполнили недавно, строго в согласованные сроки, хотя монтаж, признаться, заставил попотеть даже опытную бригаду.
Выбор пал на стеклянную конструкцию не из стремлений прославиться прозрачной эстетикой, а из простой инженерной логики: пропуск света, долговечность триплекса и возможность выдержать снеговые, ветровые и, главное, эксплуатационные нагрузки. Металлический каркас с направляющими держит панельный «пирог» так, чтобы всё работало как единая система.
Скорость работ получилась выше ожидаемой — не потому что было легко, а потому что каждое решение оказалось своевременным. Манипулятор с присосками позволил ускорить монтаж триплекса 8 мм + 6 мм, при этом не потеряв ни грамма точности. Гарантию на конструкцию мы даём стандартную — год, но по ощущениям она переживёт куда больше.
Подготовка основания
Перед началом монтажа мы проверяли геометрию металлического каркаса: отклонение по горизонтали допускалось не более ±1,5 мм на метр, по диагоналям — до 3 мм на всю площадь основания. Каркас мы заранее обработали антикоррозийным составом и подготовили места под крепёжные направляющие. Каждая направляющая проходила контроль на ровность — допустимый прогиб не превышал 0,8 мм.
Установка направляющих
Металлические профили — основу системы крепления — мы фиксировали на несущем контуре с шагом анкеров 400–450 мм, используя крепёж класса прочности 8.8. Прижимные планки под стекло подгоняли вручную, чтобы обеспечить одинаковый зазор под уплотнители — 6 мм по периметру, без риска клина или перераспределения нагрузки. На стыках направляющих выдерживали температурный компенсационный зазор 3–5 мм.
Характеристики направляющих
| Параметр | Значение |
|---|---|
| Толщина металла | 3,0–3,5 мм |
| Материал | Сталь оцинкованная |
| Максимальная длина одного профиля | 6000 мм |
| Нагрузка на погонный метр | до 120 кг |
Подготовка стеклопакетов
Стеклянные панели-триплексы мы доставляли на объект в защитных кассетах. Каждая панель весила порядка 42–47 кг/м², в зависимости от комбинации листов 8 мм + 6 мм. Мы проверяли целостность плёнки EVA между слоями, так как даже минимальный пузырь может стать причиной перераспределения давления при снеговой нагрузке.
Монтаж стеклянных панелей
Для подъёма использовали вакуумный манипулятор с четырьмя присосками, рассчитанными на нагрузку до 320 кг. Манипулятор позволял устанавливать панели под углом с точностью до 1°, что критично для крыши такой конфигурации. После укладки стекла в направляющие мы фиксировали его прижимными планками с крутящим моментом 6–7 Н·м, чтобы не допустить излишнего давления на кромку.
Параметры монтажа стекла
| Этап | Значение |
|---|---|
| Средняя масса панели | 80–110 кг |
| Толщина триплекса | 14 мм (8+6) |
| Время установки одной панели | 18–25 минут |
| Рабочий температурный диапазон монтажа | +10…+25 °C |
Герметизация и финишная проверка
После фиксации всех секций мы наносили структурный герметик толщиной шва 8–10 мм, контролируя равномерность заполнения без разрывов. Герметик проходил первичную полимеризацию в течение 6–8 часов, после чего мы приступали к контрольной промывке и проверке герметичности. Финишная инспекция включала тестовую подачу воды под давлением до 2 бар, чтобы убедиться, что кровельный «пирог» работает корректно.
Если нужно — подготовлю заключительный блок или сведу всё в финальную новость.
Функциональные задачи
Стеклянная крыша подобного типа решала сразу несколько инженерных и бытовых запросов: она защищала террасу от осадков и ветровой турбулентности, пропуская при этом до 85–90% естественного света, формировала стабильный микроклимат под перекрытием и интегрировалась в архитектуру без ощущения утяжеления конструкции; но главное — заказчик получал долговременное решение, где прочность триплекса и расчётная несущая способность каркаса оставляли минимум вопросов по эксплуатации, делая пространство комфортным и предсказуемым круглый год.
Уникальные технические решения
В этом проекте мы применили комбинацию инженерных приёмов, которые обычно используют в более крупной архитектурной стеклянной кровле: усилили несущий контур индивидуально рассчитанными направляющими из стали толщиной 3,5 мм, ввели температурные компенсационные зазоры для работы конструкции при сезонных колебаниях от –30 до +40 °C, использовали триплекс 14 мм с повышенной жёсткостью на изгиб для снижения прогиба при снеговых нагрузках до 180 кг/м², а также смонтировали панели через регулируемые прижимные планки, позволяющие точно распределить нагрузку по всей площади крыши; в итоге конструкция обрела ту самую гибкость и выносливость, которая нужна для эксплуатации на открытой террасе без риска перераспределения напряжений.
Где применимы подобные конструкции
- Частные загородные дома и коттеджи — для террас, зимних садов, навесов над зонами отдыха.
- Рестораны и кафе — для летних веранд, эксплуатируемых круглый год.
- Торговые и бизнес-центры — для атриумов, входных групп и световых фонарей.
- Отели и курортные комплексы — для лаунж-зон, СПА-террас и прогулочных галерей.
- Общественные пространства — навесы над пешеходными дорожками, остановками и уличными павильонами.
Комментарий менеджера
«При реализации этого объекта мы столкнулись с несколькими узкими местами, — рассказывает менеджер проекта Бородин Сергей. — Самым напряжённым моментом оказалось соблюдение сроков: металлический каркас требовал доработки по жёсткости, а стеклянные панели пришлось подгонять с точностью до миллиметра, чтобы вписаться в архитектурный контур террасы. Монтаж осложнялся ограниченным пространством для работы манипулятора, поэтому установку каждой панели мы планировали буквально по минутам. Но благодаря точным инженерным расчётам и слаженной работе бригады все этапы выполнили вовремя, без отклонений от согласованного графика».
Преимущества для заказчика
- Повышенная долговечность конструкции благодаря триплексу 14 мм и усиленному металлическому контуру.
- Защита террасы от осадков и ветра при сохранении естественного освещения на уровне до 90%.
- Снижение эксплуатационных рисков за счёт расчётов под снеговые и ветровые нагрузки конкретного региона.
- Индивидуальная подгонка формы крыши под архитектуру объекта без визуального утяжеления.
- Безопасность эксплуатации: при повреждении стекло не осыпается, оставаясь на плёнке.
- Возможность круглогодичного использования террасы благодаря стабильному микроклимату под перекрытием.
- Точная и быстрая установка с минимальными перерывами в пользовании пространством.
