Современная архитектура учебных заведений характеризуется стремлением к созданию открытых, светлых пространств, способствующих комфортному образовательному процессу. Стеклянные ограждения играют ключевую роль в достижении этих целей, обеспечивая визуальную связь между различными зонами, максимальное использование естественного освещения и создание современной эстетически привлекательной среды. Однако применение стекла в учебных заведениях требует особого подхода, учитывающего специфику эксплуатации, повышенные требования к безопасности и необходимость соответствия строгим нормативным документам.
Проектирование и монтаж стеклянных ограждений в образовательных учреждениях представляет собой сложную техническую задачу, требующую глубокого понимания нормативной базы, особенностей поведения различных возрастных групп учащихся и специфики эксплуатационных нагрузок. Правильный выбор типа стекла, конструктивных решений и систем крепления критически важен для обеспечения долговечности, безопасности и функциональности ограждающих конструкций.
Данная статья рассматривает комплексный подход к проектированию и реализации стеклянных ограждений в учебных заведениях, включая анализ нормативных требований, технических характеристик материалов, конструктивных решений и практических аспектов эксплуатации.
Нормативно-правовые требования
Основные нормативные документы
Проектирование стеклянных ограждений для учебных заведений регламентируется комплексом нормативных документов, которые определяют требования к безопасности, функциональности и эксплуатационным характеристикам конструкций.
СНиП и своды правил:
- СП 118.13330.2012 "Общественные здания и сооружения" устанавливает основные требования к ограждающим конструкциям в общественных зданиях
- СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы" регламентирует требования к путям эвакуации
- СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты" определяет требования к огнестойкости конструкций
- СП 131.13330.2020 "Строительная климатология" устанавливает требования к теплотехническим характеристикам
ГОСТ и технические регламенты:
- ГОСТ 111-2014 "Стекло листовое. Технические условия" определяет характеристики стекла
- ГОСТ 30698-2014 "Стекло закаленное. Технические условия" регламентирует требования к закаленному стеклу
- ГОСТ 30826-2014 "Стекло многослойное. Технические условия" устанавливает требования к триплексу
- ТР ТС 014/2011 "О безопасности автомобильных дорог" (в части требований к стеклу)
Требования пожарной безопасности
Стеклянные ограждения в учебных заведениях должны соответствовать требованиям пожарной безопасности, особенно в зонах эвакуационных путей. Основные требования включают:
Огнестойкость конструкций:
- Стеклянные ограждения на путях эвакуации должны обеспечивать предел огнестойкости не менее EI 15
- Применение огнестойкого стекла в зонах повышенной пожарной опасности
- Использование алюминиевых профилей с терморазрывом для снижения теплопроводности
Эвакуационные требования:
- Ширина эвакуационных путей должна составлять не менее 1,2 м для учебных заведений
- Стеклянные ограждения не должны создавать препятствий для эвакуации
- Обязательное применение безопасного стекла в зонах эвакуации
Санитарные нормы и требования к детским учреждениям
СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и безвредности для человека факторов среды обитания":
- Требования к естественному освещению учебных помещений
- Нормы по акустическому комфорту
- Требования к материалам, контактирующим с детьми
Специфические требования для детских учреждений:
- Применение только безопасного стекла (закаленное или триплекс)
- Исключение острых углов и выступающих элементов
- Обеспечение легкости очистки и дезинфекции поверхностей
Технические характеристики стекла для учебных заведений
Типы стекла и их применение
Выбор типа стекла для ограждений в учебных заведениях определяется требованиями безопасности, функциональными потребностями и условиями эксплуатации.
| Тип стекла | Толщина, мм | Область применения | Преимущества | Недостатки |
|---|---|---|---|---|
| Закаленное | 6-19 | Перегородки, двери | Высокая прочность, безопасность при разрушении | Невозможность обработки после закалки |
| Триплекс | 6.4-17.5 | Фасады, барьеры | Сохранение целостности при повреждении | Высокая стоимость |
| Армированное | 6-10 | Пожароопасные зоны | Огнестойкость | Ограниченная прозрачность |
| Многослойное | 8-25 | Звукоизоляция | Высокие акустические свойства | Большой вес |
Требования к ударопрочности
Стеклянные ограждения в учебных заведениях подвергаются интенсивным механическим воздействиям, что требует применения стекла с повышенными прочностными характеристиками.
Классификация по ударопрочности:
- Класс A: стекло, выдерживающее удар стального шара массой 45 г с высоты 1,2 м
- Класс B: стекло, выдерживающее удар мешка с дробью массой 45 кг с высоты 1,5 м
- Класс C: стекло, выдерживающее удар топора массой 1,5 кг с энергией 40 Дж
Рекомендации по применению:
- Для детских садов и начальных классов: класс A (толщина 6-8 мм)
- Для средних и старших классов: класс B (толщина 8-10 мм)
- Для спортивных залов и рекреационных зон: класс C (толщина 10-12 мм)
Специальные виды стекла
Энергосберегающее стекло:
- Низкоэмиссионные покрытия для снижения теплопотерь
- Солнцезащитные покрытия для контроля инсоляции
- Применение в климатических условиях с большими перепадами температур
Акустическое стекло:
- Специальные PVB-пленки для звукоизоляции
- Индекс звукоизоляции Rw до 42 дБ
- Применение в зонах с повышенными акустическими требованиями
Конструктивные решения
Системы крепления и профили
Выбор системы крепления стеклянных ограждений в учебных заведениях определяется архитектурными требованиями, нагрузками и условиями эксплуатации.
Алюминиевые профильные системы:
- Структурное остекление с применением алюминиевых профилей
- Толщина стенки профиля не менее 2,0 мм
- Обязательное применение терморазрыва в наружных конструкциях
- Порошковая окраска для повышения долговечности

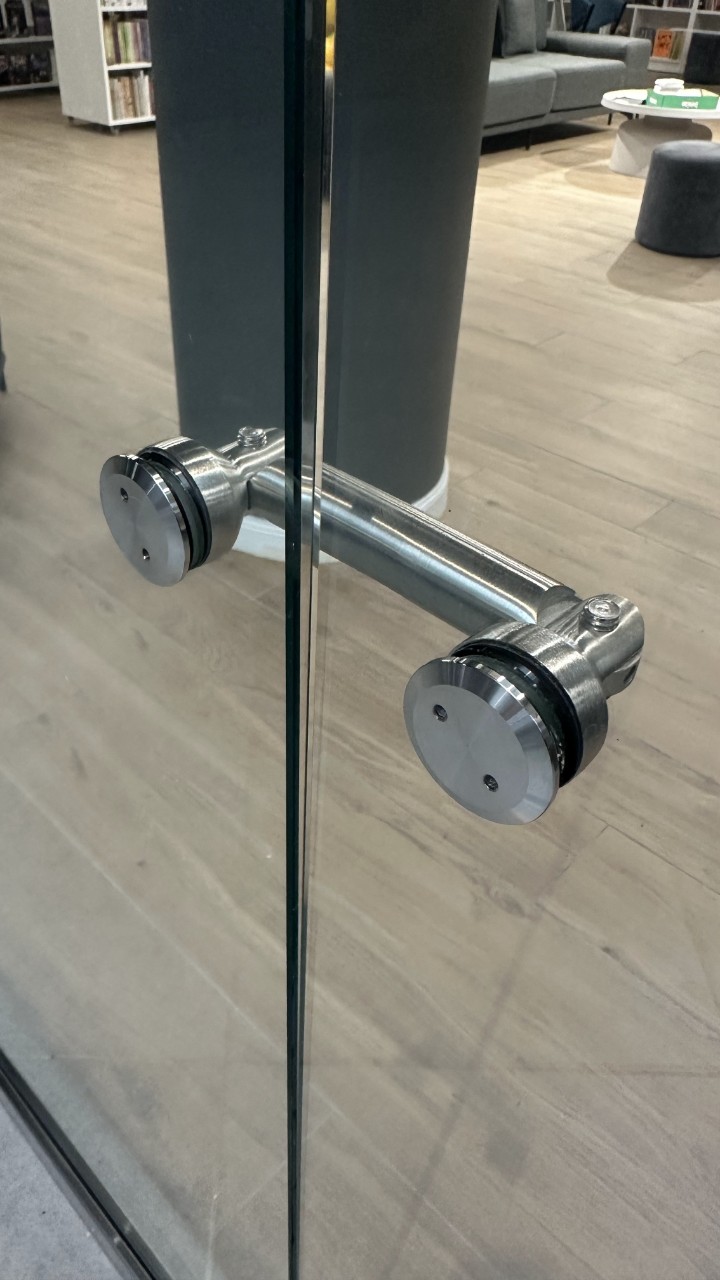

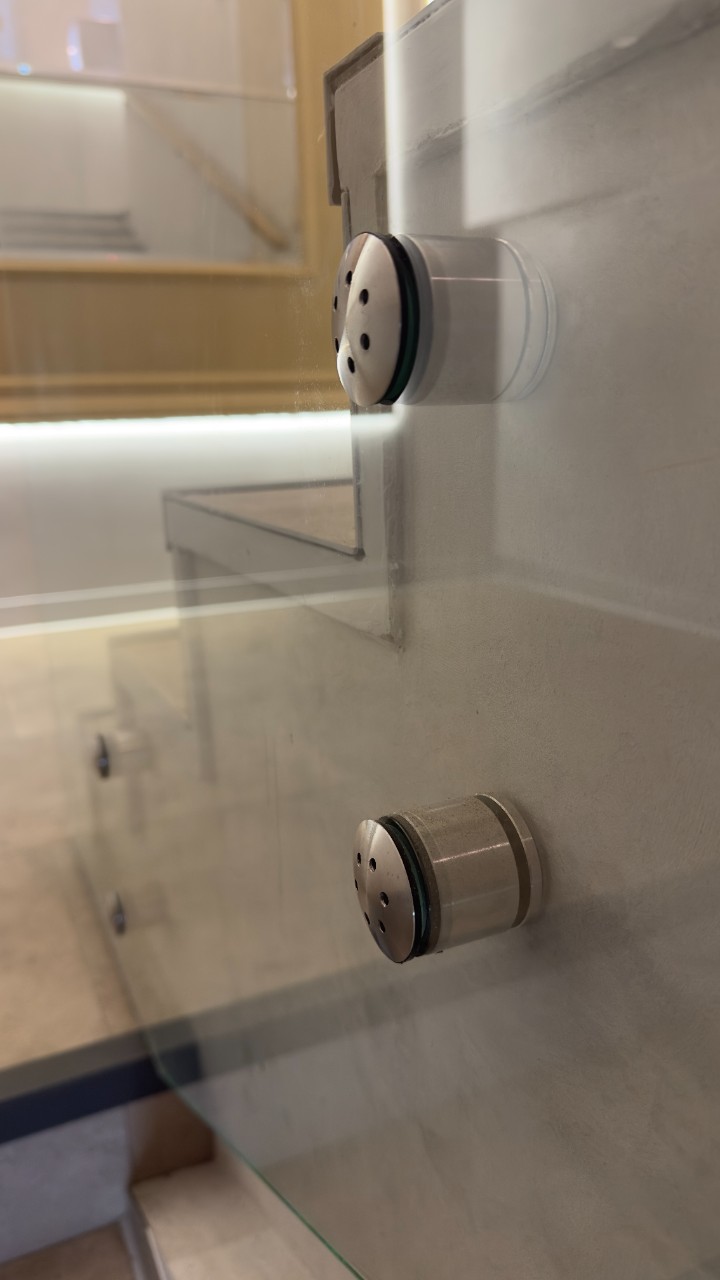

Стеклянные ограждения с точечным креплением:
- Применение специальных коннекторов из нержавеющей стали
- Распределение нагрузок через точечные крепления
- Минимальное количество видимых элементов крепления
Комбинированные системы:
- Сочетание профильных и точечных элементов крепления
- Гибкость в архитектурных решениях
- Оптимизация по соотношению цена/качество
Высота ограждений для различных возрастных групп
Высота стеклянных ограждений в учебных заведениях регламентируется в зависимости от возраста учащихся и функционального назначения помещений.
| Возрастная группа | Высота ограждения, мм | Область применения |
|---|---|---|
| Дошкольники (3-6 лет) | 1200-1300 | Лестницы, балконы |
| Младшие классы (7-10 лет) | 1300-1400 | Лестницы, переходы |
| Средние классы (11-14 лет) | 1400-1500 | Лестницы, террасы |
| Старшие классы (15-18 лет) | 1500-1600 | Все зоны |
| Взрослые зоны | 1100-1200 | Административные помещения |
Особенности интеграции с несущими конструкциями
Крепление к железобетонным конструкциям:
- Применение анкерных болтов с антикоррозионным покрытием
- Использование демпферных прокладок для компенсации деформаций
- Обеспечение герметичности узлов крепления
Крепление к металлическим конструкциям:
- Сварные соединения с последующей защитой от коррозии
- Болтовые соединения с применением высокопрочных болтов
- Учет температурных деформаций металлических конструкций
Крепление к кирпичным и блочным стенам:
- Использование химических анкеров
- Распределение нагрузок через опорные пластины
- Дополнительное усиление кладки при необходимости
Зонирование и функциональные особенности
Применение в различных зонах учебных заведений

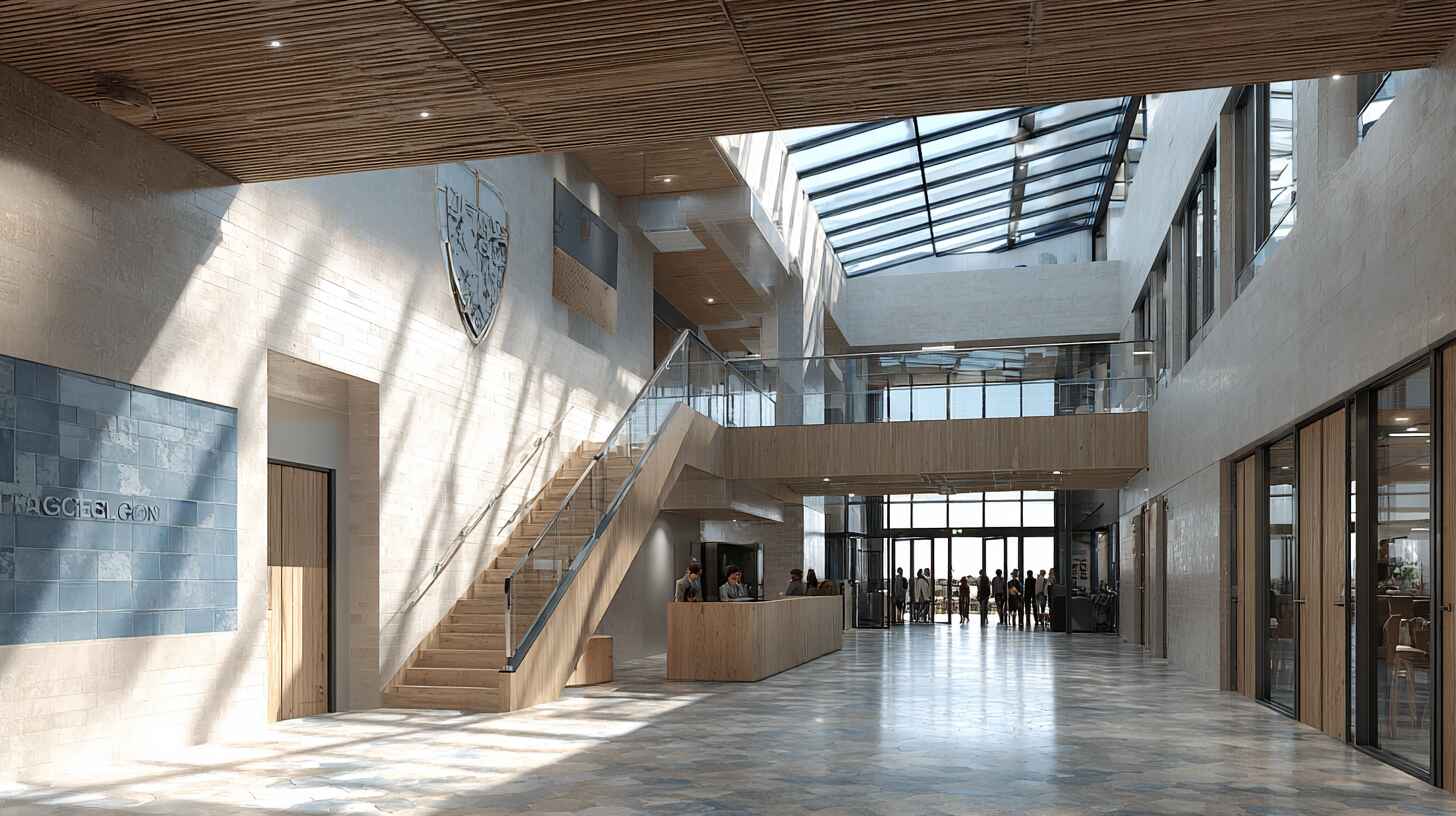

Лестничные марши и площадки:
- Обязательное применение закаленного стекла толщиной не менее 10 мм
- Высота ограждения в соответствии с возрастной группой
- Дополнительные поручни для безопасности
- Антискользящие покрытия на опорных элементах
Холлы и рекреационные зоны:
- Использование больших стеклянных панелей для создания открытого пространства
- Применение триплекса для повышенной безопасности
- Интеграция с системами искусственного освещения
- Возможность применения декоративных элементов

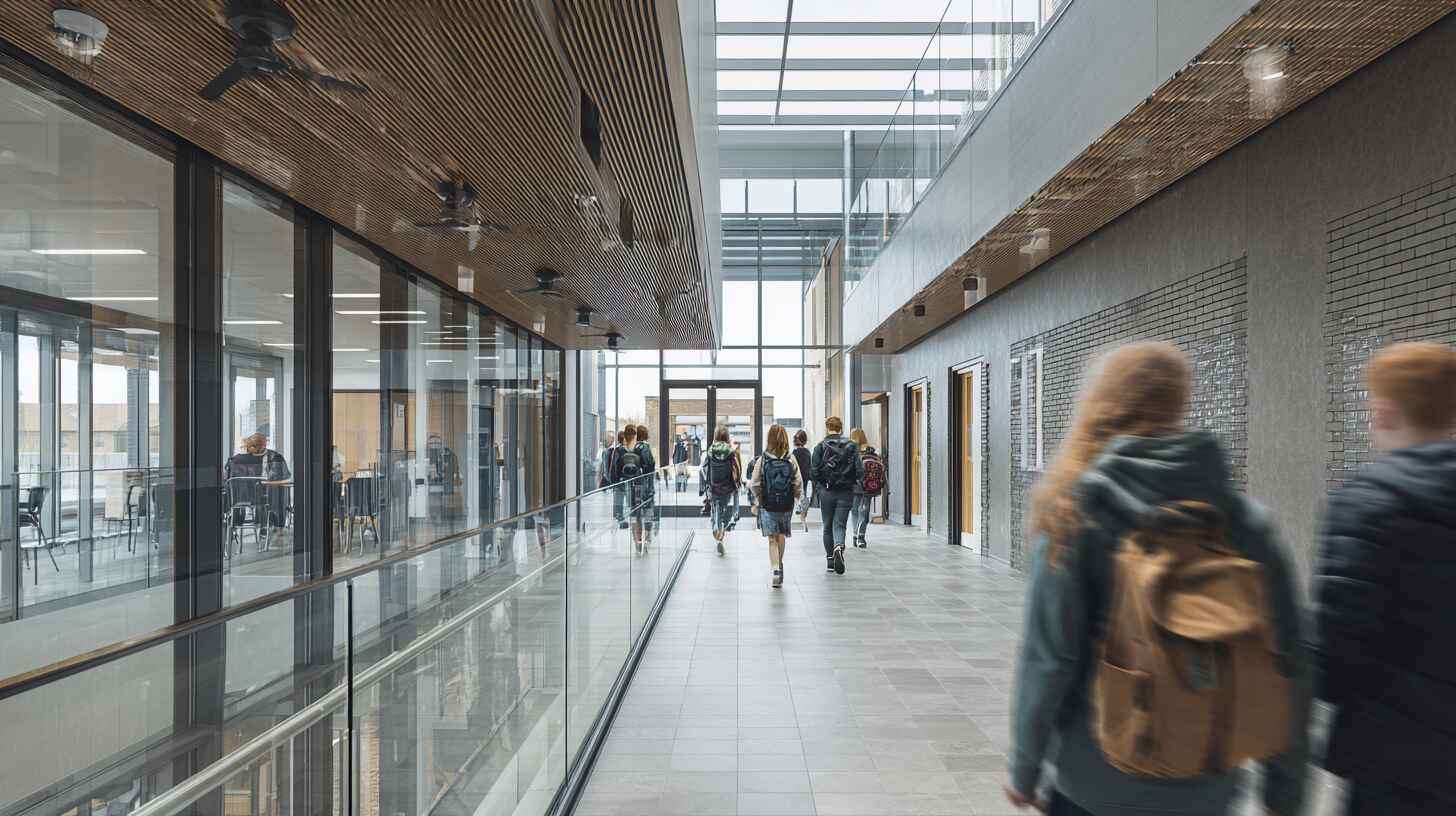

Переходы и галереи:
- Структурное остекление для максимальной прозрачности
- Обеспечение естественной вентиляции
- Защита от атмосферных воздействий
- Система водоотвода и снегозадержания
Террасы и балконы:
- Повышенные требования к ветровой нагрузке
- Применение стекла с солнцезащитными свойствами
- Система дренажа и отвода воды
- Защита от падения предметов
Различия требований для разных типов учебных заведений
Детские сады:
- Максимальные требования к травмобезопасности
- Применение только безопасного стекла
- Яркие цветовые решения и декоративные элементы
- Легкость очистки и дезинфекции
Общеобразовательные школы:
- Сбалансированные требования к прочности и эстетике
- Зонирование по возрастным группам
- Интеграция с системами безопасности
- Возможность размещения информационных материалов
Высшие учебные заведения:
- Акцент на современный дизайн и функциональность
- Применение энергосберегающих технологий
- Интеграция с системами "умного здания"
- Возможность трансформации пространств
Сочетание с другими материалами
Комбинация стекло-металл:
- Алюминиевые и стальные элементы для усиления конструкции
- Контрастные цветовые решения
- Современный технологичный внешний вид
- Высокая долговечность сочетания материалов
Комбинация стекло-дерево:
- Создание теплой, уютной атмосферы
- Применение в зонах отдыха и рекреации
- Экологичность и натуральность материалов
- Требования к защите древесины от влаги
Комбинация стекло-камень:
- Использование в представительских зонах
- Высокая прочность и долговечность
- Классический архитектурный стиль
- Повышенные требования к фундаментам
Эксплуатационные характеристики
Устойчивость к вандализму
Стеклянные ограждения в учебных заведениях подвергаются риску вандализма, что требует применения специальных мер защиты.
Антивандальное стекло:
- Применение многослойного стекла с повышенной толщиной
- Специальные защитные пленки
- Использование поликарбонатных вставок в критических зонах
- Системы видеонаблюдения для контроля
Конструктивные меры защиты:
- Скрытые элементы крепления
- Применение защитных экранов в уязвимых местах
- Исключение доступа к крепежным элементам
- Быстросъемные элементы для замены поврежденных участков
Обслуживание и очистка
Требования к очистке:
- Ежедневная влажная уборка доступных поверхностей
- Еженедельная очистка с применением специальных моющих средств
- Ежемесячная глубокая очистка труднодоступных участков
- Использование только неабразивных чистящих средств
Системы самоочистки:
- Применение стекла с гидрофобными покрытиями
- Фотокаталитические покрытия для разложения загрязнений
- Системы автоматической мойки для наружных поверхностей
- Снижение эксплуатационных расходов
Доступность для обслуживания:
- Проектирование с учетом доступа для очистки
- Применение подъемных механизмов и лестниц
- Системы безопасности для обслуживающего персонала
- Планирование регламентных работ
Долговечность в условиях интенсивной эксплуатации
Расчетный срок службы:
- Стеклянные элементы: 25-30 лет при правильной эксплуатации
- Алюминиевые профили: 40-50 лет с периодическим обслуживанием
- Крепежные элементы: 15-20 лет с возможностью замены
- Уплотнительные материалы: 10-15 лет
Факторы, влияющие на долговечность:
- Качество исходных материалов и изготовления
- Правильность монтажа и пусконаладочных работ
- Соблюдение регламента технического обслуживания
- Климатические условия эксплуатации
- Интенсивность использования помещений
Энергоэффективность
Теплотехнические характеристики:
- Коэффициент теплопередачи одинарного остекления: 5,8 Вт/(м²·К)
- Коэффициент теплопередачи двойного остекления: 2,8 Вт/(м²·К)
- Коэффициент теплопередачи энергосберегающего остекления: 1,4 Вт/(м²·К)
Световые характеристики:
- Коэффициент светопропускания обычного стекла: 0,85-0,90
- Коэффициент светопропускания энергосберегающего стекла: 0,70-0,80
- Коэффициент светопропускания тонированного стекла: 0,20-0,70
Особенности проектирования и монтажа
Проектная документация
Состав проектной документации:
- Архитектурно-строительные чертежи с деталировкой узлов
- Расчеты на прочность и устойчивость конструкций
- Спецификации материалов и изделий
- Технологические карты на производство работ
- Схемы контроля качества и приемки работ
Согласования и экспертизы:
- Государственная экспертиза проектной документации
- Согласование с органами пожарного надзора
- Согласование с санитарно-эпидемиологической службой
- Получение разрешения на строительство
Технология монтажа
Подготовительные работы:
- Проверка геометрии несущих конструкций
- Подготовка монтажных площадок и подъездных путей
- Доставка и складирование материалов
- Подготовка монтажного оборудования
Последовательность монтажа:
- Установка и выверка несущих элементов каркаса
- Монтаж промежуточных элементов и импостов
- Установка стеклопакетов с применением подъемного оборудования
- Герметизация стыков и швов
- Установка фурнитуры и доводчиков
- Контроль качества и приемка работ
Контроль качества:
- Входной контроль материалов и изделий
- Операционный контроль в процессе монтажа
- Приемочный контроль готовых конструкций
- Составление исполнительной документации
Безопасность производства работ
Меры безопасности:
- Использование сертифицированных средств защиты
- Ограждение рабочих зон и мест производства работ
- Применение страховочных систем при работе на высоте
- Контроль состояния монтажного оборудования
Требования к квалификации персонала:
- Специальная подготовка монтажников-стекольщиков
- Обучение работе с подъемным оборудованием
- Аттестация на право производства работ на высоте
- Регулярное повышение квалификации
Инновационные технологии и материалы
Смарт-стекло и интеллектуальные системы
Электрохромное стекло:
- Изменение прозрачности под воздействием электрического тока
- Автоматическое управление инсоляцией
- Интеграция с системами "умного здания"
- Энергосбережение и комфорт пользователей
Стекло с встроенными LED-элементами:
- Информационные и навигационные функции
- Декоративное освещение
- Аварийное освещение и указатели эвакуации
- Интерактивные образовательные возможности
Экологические аспекты
Переработка и утилизация:
- Возможность 100% переработки стекла
- Утилизация алюминиевых профилей
- Переработка уплотнительных материалов
- Минимизация отходов при производстве
Экологические сертификаты:
- Соответствие стандартам LEED и BREEAM
- Сертификация по системе "Зеленые стандарты"
- Оценка жизненного цикла продукции
- Использование возобновляемых источников энергии в производстве
Экономические аспекты
Стоимость различных решений
| Тип конструкции | Стоимость, руб/м² | Срок службы, лет | Эксплуатационные расходы, руб/м²/год |
|---|---|---|---|
| Простое остекление | 8000-12000 | 20-25 | 150-200 |
| Энергосберегающее | 12000-18000 | 25-30 | 100-150 |
| Смарт-стекло | 25000-40000 | 15-20 | 300-500 |
| Бронированное | 20000-30000 | 30-35 | 200-250 |
Экономическая эффективность
Факторы экономии:
- Снижение затрат на электроосвещение
- Экономия на отоплении при использовании энергосберегающего остекления
- Снижение затрат на кондиционирование
- Увеличение срока службы здания
Срок окупаемости:
- Энергосберегающее остекление: 7-10 лет
- Системы автоматического управления: 5-8 лет
- Смарт-технологии: 10-15 лет
- Антивандальные решения: 3-5 лет
Применение стеклянных ограждений в учебных заведениях представляет собой комплексную техническую задачу, требующую тщательного анализа нормативных требований, правильного выбора материалов и конструктивных решений, а также профессионального подхода к проектированию и монтажу. Успешная реализация проектов стеклянных ограждений в образовательных учреждениях обеспечивает создание современной, безопасной и комфортной среды обучения, способствующей повышению эффективности образовательного процесса и формированию позитивного имиджа учебного заведения. Постоянное развитие технологий и материалов открывает новые возможности для создания инновационных архитектурных решений, которые сочетают в себе функциональность, эстетику и экономическую эффективность.
