Современные архитектурные решения в жилом строительстве все чаще предполагают использование светопрозрачных конструкций для организации внутреннего пространства. Каркасные стеклянные перегородки представляют собой оптимальное техническое решение, позволяющее эффективно зонировать помещения при сохранении визуальной целостности интерьера и естественной инсоляции. Данные конструкции обеспечивают необходимый уровень звукоизоляции, соответствуют современным требованиям энергоэффективности и позволяют реализовать практически любые дизайнерские концепции.
Применение каркасных систем остекления в жилых помещениях требует комплексного подхода к проектированию, учитывающего специфические эксплуатационные нагрузки, микроклиматические условия и нормативные требования. В отличие от безрамных конструкций, каркасные перегородки обеспечивают повышенную жесткость системы, возможность интеграции различных функциональных элементов и широкий диапазон конструктивных решений.
Технические характеристики
Типы профильных систем
Выбор профильной системы определяется конструктивными особенностями перегородки, требованиями к несущей способности и эстетическими предпочтениями. Основные типы профилей представлены в таблице:
| Тип профиля | Материал | Ширина видимой части, мм | Максимальная высота конструкции, м | Максимальный вес заполнения, кг/м² |
|---|---|---|---|---|
| Алюминиевый холодный | АД31Т1 | 50-100 | 3,5 | 40 |
| Алюминиевый теплый | АД31Т1 с терморазрывом | 60-120 | 4,0 | 50 |
| Стальной | Сталь 08пс/3сп | 40-80 | 5,0 | 80 |
| Комбинированный | Сталь + алюминий | 45-90 | 4,5 | 65 |
| Деревянный ламинированный | Клееный брус + алюминий | 80-150 | 3,0 | 35 |
Алюминиевые профильные системы являются наиболее распространенным решением благодаря оптимальному соотношению прочностных характеристик и веса конструкции. Применение анодированного покрытия или порошковой окраски по RAL обеспечивает долговечность и эстетичность профилей. Системы с терморазрывом рекомендуются для перегородок, разделяющих помещения с различными температурными режимами.
Стальные профили применяются при необходимости обеспечения повышенной несущей способности или при установке тяжелых стеклопакетов. Обязательным условием является антикоррозионная обработка методом горячего цинкования с последующей порошковой окраской.
Виды стекла и стеклопакетов
Выбор типа остекления определяется функциональным назначением перегородки и требованиями безопасности. Основные характеристики представлены в следующей таблице:
| Тип стекла | Толщина, мм | Звукоизоляция Rw, дБ | Светопропускание, % | Класс защиты | Применение |
|---|---|---|---|---|---|
| Закаленное | 6-12 | 28-32 | 89-91 | СМ1-СМ2 | Универсальное |
| Триплекс | 6.4-12.8 | 33-38 | 86-88 | СМ3-СМ4 | Повышенная безопасность |
| Стеклопакет однокамерный | 18-24 | 28-31 | 80-82 | - | Теплоизоляция |
| Стеклопакет двухкамерный | 32-44 | 32-37 | 72-75 | - | Максимальная изоляция |
| Электрохромное | 10-16 | 30-35 | 20-65 (регулируемое) | СМ2 | Smart-решения |
| С пленкой EVA | 8.8-16.8 | 35-40 | 85-87 | Р2А-Р4А | Взломостойкость |
Для жилых помещений обязательным является применение безопасного стекла согласно ГОСТ 30698-2014. Закаленное стекло проходит термическую обработку при температуре 650-680°С с последующим резким охлаждением, что обеспечивает повышение прочности в 5-6 раз по сравнению с обычным стеклом. При разрушении образуются мелкие неострые осколки.
Триплекс представляет собой многослойную конструкцию из двух или более стекол, соединенных полимерной пленкой PVB или EVA. При механическом воздействии осколки удерживаются на пленке, что исключает травмирование. Толщина пленки варьируется от 0,38 до 1,52 мм в зависимости от требуемого класса защиты.
Требования к звукоизоляции
Нормативные требования к звукоизоляции внутренних перегородок регламентируются СП 51.13330.2011 "Защита от шума". Для жилых помещений установлены следующие минимальные значения индекса изоляции воздушного шума:
- Между комнатами одной квартиры: Rw ≥ 43 дБ
- Между комнатой и кухней: Rw ≥ 40 дБ
- Между комнатой и санузлом: Rw ≥ 47 дБ
- Между комнатами и лестничными клетками: Rw ≥ 50 дБ
Достижение требуемых показателей обеспечивается комплексом мероприятий:
- Применение акустических стеклопакетов с разнотолщинными стеклами
- Использование звукоизоляционных уплотнителей EPDM
- Герметизация всех примыканий акустическими герметиками
- Установка специальных акустических профилей с камерами гашения звука
Конструктивные решения
Типы конструкций перегородок
Современные профильные системы позволяют реализовать различные конструктивные решения, адаптированные под конкретные планировочные задачи:

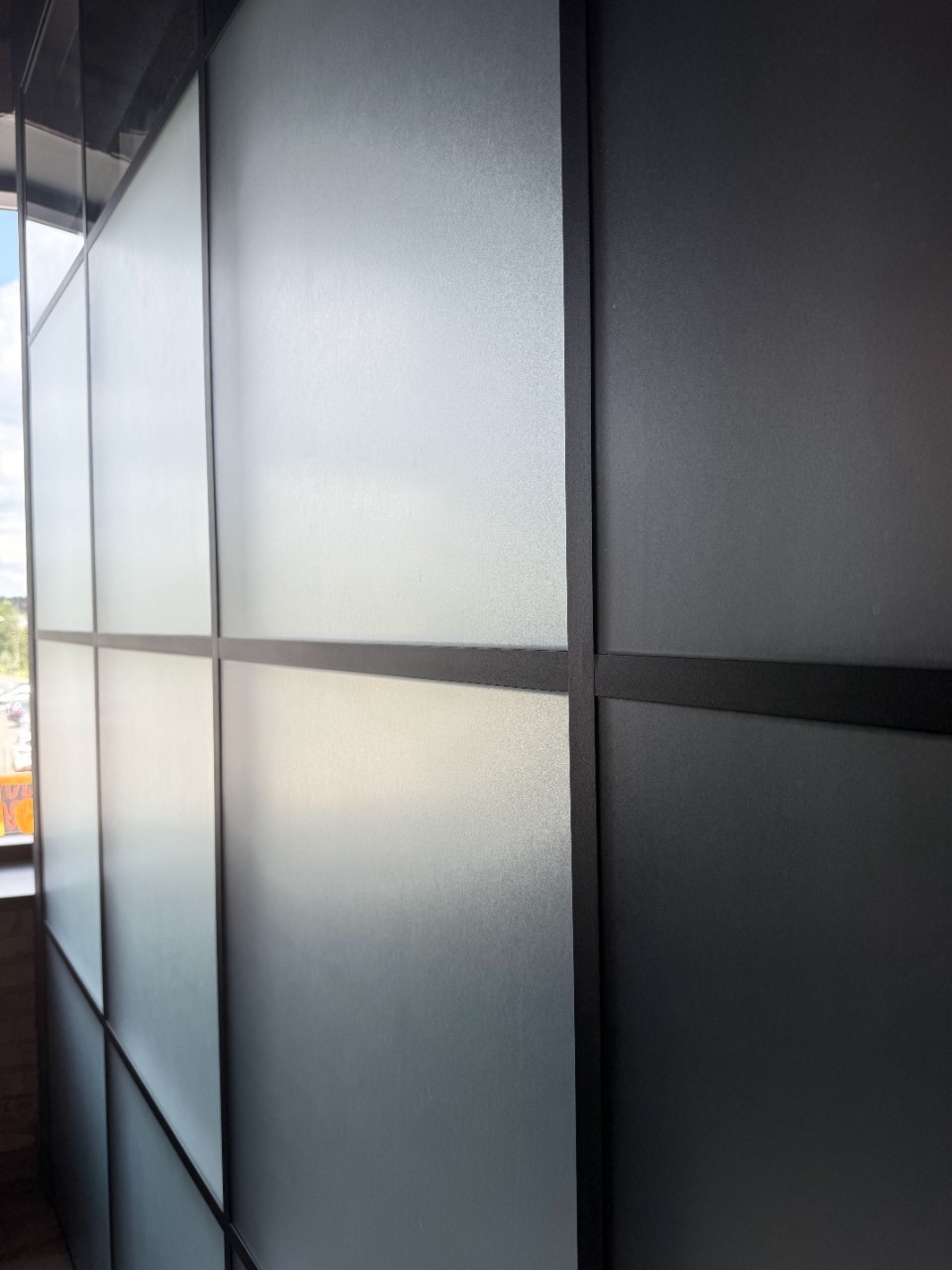

Стационарные перегородки представляют собой неподвижные конструкции с жестким креплением к несущим элементам здания. Конструктивная схема включает вертикальные стойки с шагом 600-1200 мм, горизонтальные ригели и импосты для крепления стеклянного заполнения. Максимальный размер ячейки остекления определяется расчетом, но не должен превышать 2,5 м² для одинарного стекла толщиной 10 мм.
Раздвижные системы обеспечивают трансформацию пространства при необходимости. Различают следующие типы:
- Подвесные системы с верхним направляющим рельсом грузоподъемностью до 150 кг на полотно
- Системы с нижним опорным роликом для полотен весом до 250 кг
- Телескопические системы с синхронизированным движением полотен
- Радиусные системы для криволинейных траекторий движения
Складные перегородки типа "книжка" или "гармошка" позволяют полностью открывать проем при компактном размещении сложенных секций. Конструкция предусматривает шарнирное соединение секций с помощью специальных петель, рассчитанных на интенсивную эксплуатацию (не менее 50000 циклов открывания).
Узлы примыкания к строительным конструкциям
Качество монтажа перегородок во многом определяется правильным выполнением узлов примыкания. Типовые решения включают:
Примыкание к полу:
- Установка закладного швеллера 80×40×4 мм с анкеровкой к перекрытию
- Выравнивание горизонта регулировочными пластинами
- Заполнение зазора 10-15 мм эластичным герметиком
- Установка декоративного нащельника
Примыкание к потолку:
- Крепление верхнего направляющего профиля через виброизолирующие прокладки
- Обеспечение компенсационного зазора 20-30 мм для температурных деформаций
- Установка телескопического нащельника для маскировки зазора
Примыкание к стенам:
- Разметка и установка пристенных профилей с точностью ±2 мм
- Крепление дюбелями с шагом 400-600 мм
- Герметизация стыков полиуретановым герметиком
- Установка эластичных уплотнителей
Решения по герметизации и теплоизоляции
Обеспечение герметичности конструкции достигается применением системы уплотнений:
| Тип уплотнителя | Материал | Температурный диапазон, °С | Срок службы, лет | Применение |
|---|---|---|---|---|
| Центральный | EPDM | -50...+120 | 25 | Основное уплотнение стеклопакета |
| Притворный | TPE | -40...+100 | 20 | Уплотнение открывающихся элементов |
| Щеточный | Полипропилен | -30...+80 | 15 | Раздвижные системы |
| Силиконовый | MVQ | -60...+200 | 30 | Высокотемпературные зоны |
Теплоизоляционные характеристики перегородок обеспечиваются:
- Применением профилей с терморазрывом шириной не менее 24 мм
- Использованием стеклопакетов с теплым дистанционным контуром
- Заполнением камер стеклопакетов инертными газами (аргон, криптон)
- Применением низкоэмиссионных покрытий (Low-E, Double Low-E)
Фурнитура для различных типов перегородок
Выбор фурнитуры определяется типом конструкции и весом стеклянного заполнения:
Для распашных дверей:

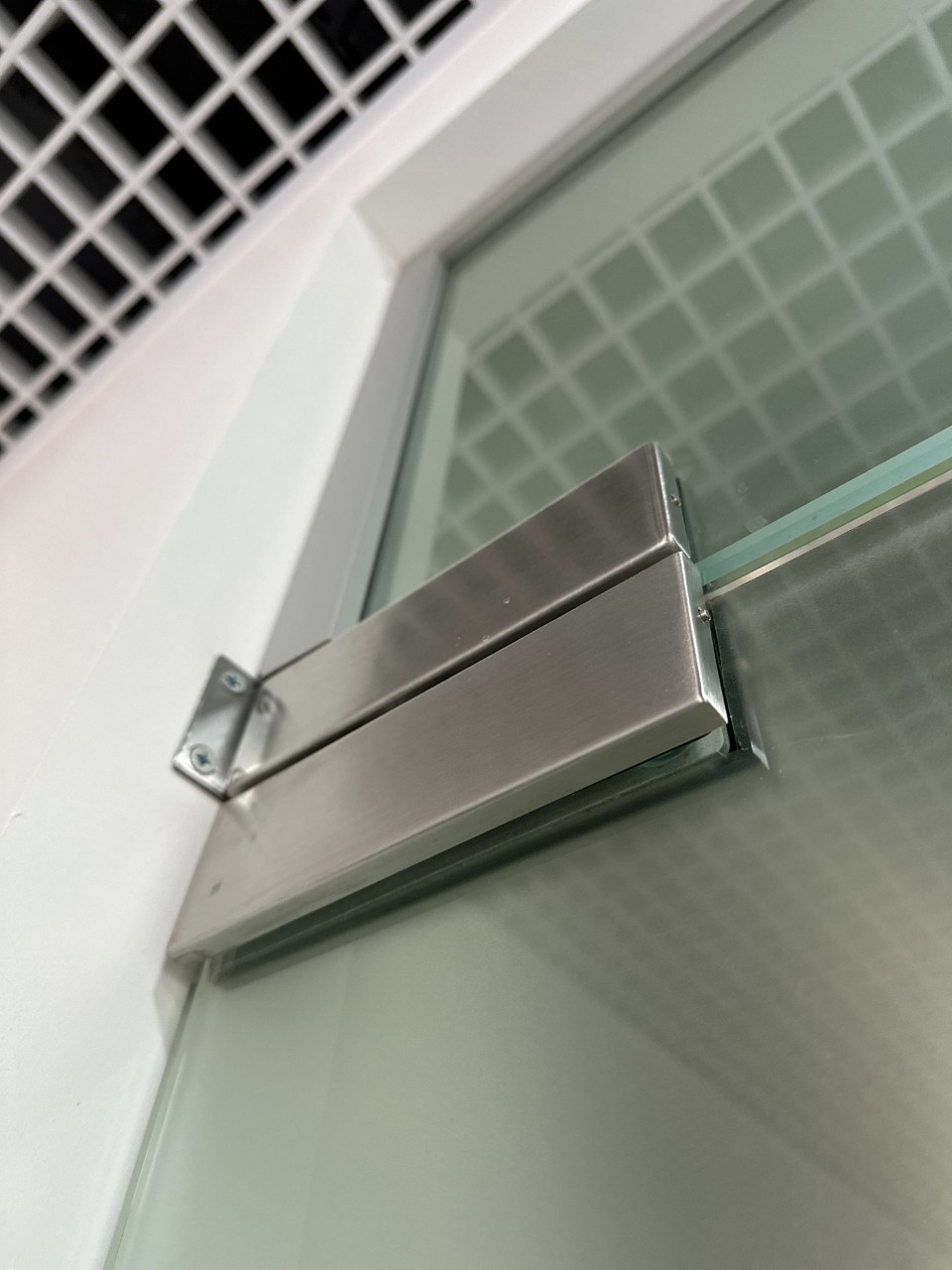

- Петли из нержавеющей стали с грузоподъемностью 80-180 кг
- Доводчики напольные или верхние с регулировкой скорости закрывания
- Замки врезные или накладные с классом взломостойкости не ниже 2

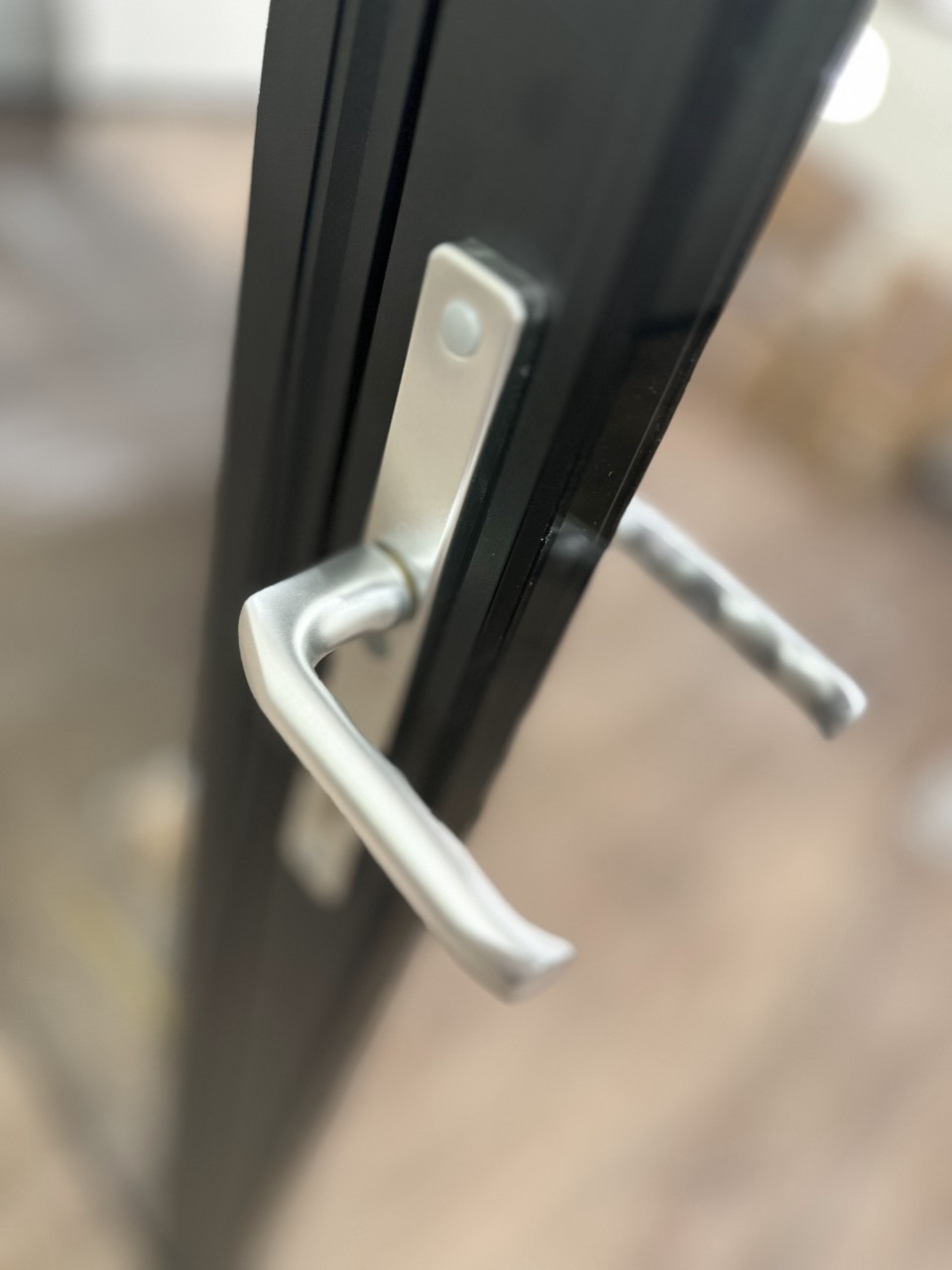

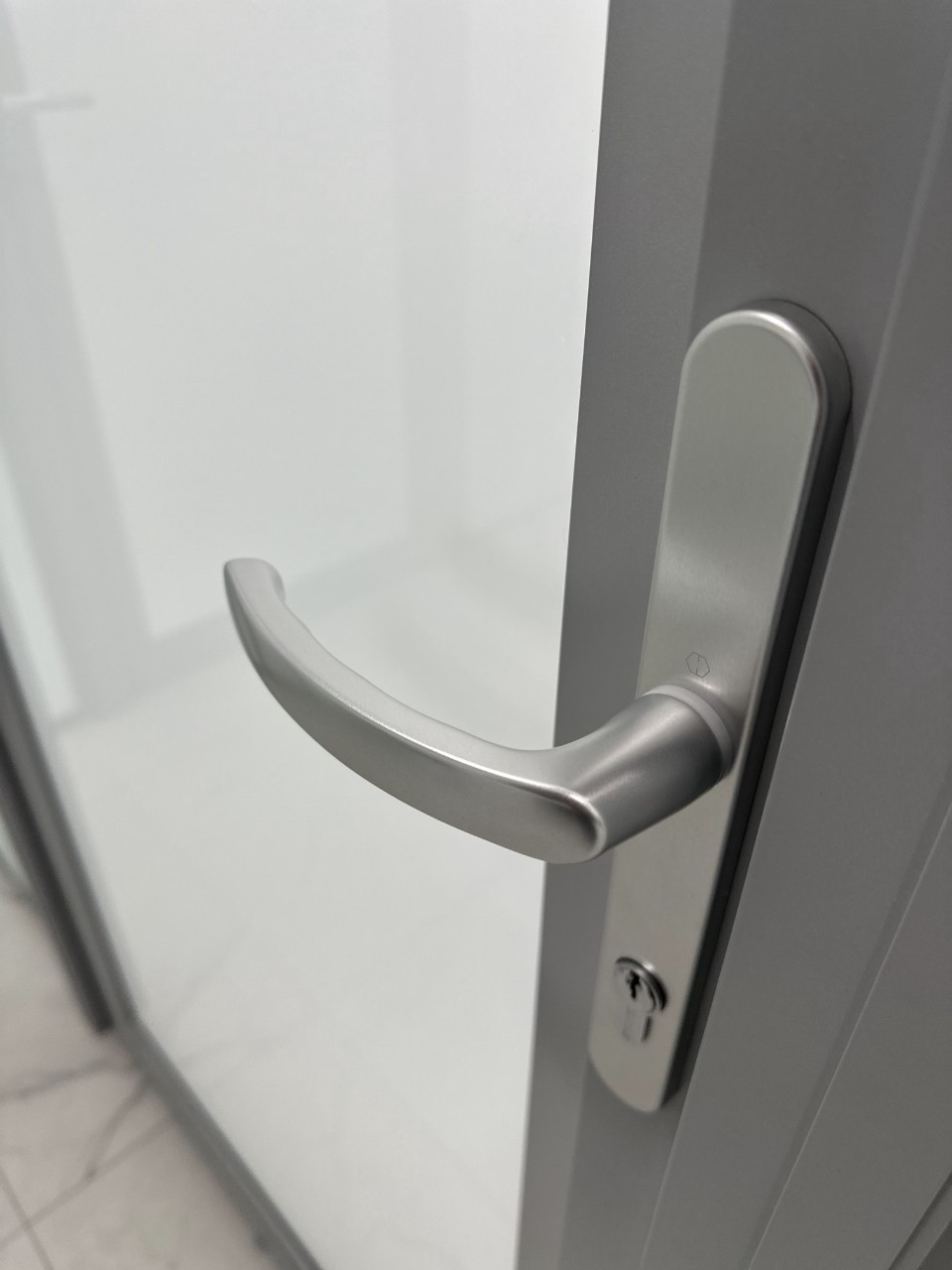

- Ручки-скобы или нажимные из нержавеющей стали
Для раздвижных систем:
- Роликовые каретки с подшипниками качения
- Направляющие рельсы из анодированного алюминия
- Стопоры и ограничители хода
- Системы синхронизации движения полотен
Для складных конструкций:
- Осевые петли с углом раскрытия 180°
- Направляющие ролики диаметром 40-60 мм
- Фиксаторы промежуточных положений
- Магнитные защелки для фиксации в сложенном состоянии
Проектирование и расчеты
Расчет нагрузок на конструкцию
Проектирование каркасных перегородок выполняется в соответствии с СП 20.13330.2016 "Нагрузки и воздействия". Учитываются следующие виды нагрузок:
Постоянные нагрузки:
- Собственный вес конструкции (профили + заполнение)
- Вес дополнительного оборудования (жалюзи, электроприводы)
Временные нагрузки:
- Ветровая нагрузка для перегородок у наружных стен
- Горизонтальная нагрузка от людей 0,3 кН/м на высоте 1,2 м
- Сейсмические воздействия для районов с сейсмичностью 7 баллов и выше
Особые нагрузки:
- Температурные деформации ΔL = α × L × ΔT
- Вибрационные воздействия от инженерного оборудования
Расчет выполняется по предельным состояниям первой и второй групп с учетом коэффициентов надежности по нагрузке согласно таблице:
| Вид нагрузки | Нормативное значение | Коэффициент надежности γf | Расчетное значение |
|---|---|---|---|
| Собственный вес стекла 10 мм | 25 кг/м² | 1,05 | 26,25 кг/м² |
| Вес алюминиевого профиля | 2,7 кг/м.п. | 1,05 | 2,84 кг/м.п. |
| Горизонтальная нагрузка | 30 кг/м | 1,2 | 36 кг/м |
| Ветровая нагрузка (III район) | 38 кг/м² | 1,4 | 53,2 кг/м² |
Расчет толщины стекла
Определение требуемой толщины стекла производится из условия обеспечения прочности при изгибе:
σmax ≤ [σ] / γn
где:
- σmax - максимальное напряжение в стекле от расчетных нагрузок
- [σ] - предел прочности стекла при изгибе (для закаленного стекла 120 МПа)
- γn - коэффициент надежности по назначению (1,1 для жилых зданий)
Максимальный прогиб стекла не должен превышать 1/100 от меньшего размера:
fmax ≤ L/100
Для предварительного подбора толщины можно использовать таблицу:
| Размер стекла, мм | Толщина закаленного стекла при горизонтальной нагрузке 50 кг/м², мм |
|---|---|
| 1000×1000 | 6 |
| 1500×1500 | 8 |
| 2000×1500 | 10 |
| 2500×1500 | 12 |
| 3000×2000 | 15 |
Особенности проектирования для влажных помещений
При установке перегородок в ванных комнатах, душевых, бассейнах необходимо учитывать специфические требования:
Выбор материалов:
- Профили только с анодированным покрытием толщиной не менее 20 мкм
- Крепежные элементы из нержавеющей стали А2 или А4
- Уплотнители из силикона или EPDM с антигрибковыми добавками
- Стекло с гидрофобным покрытием
Конструктивные решения:
- Обязательное устройство гидроизоляции в местах примыкания к полу
- Уклон горизонтальных элементов не менее 3° для стока воды
- Вентиляционные отверстия в верхней части для циркуляции воздуха
- Применение открытых профилей без скрытых полостей
Дополнительные требования:
- Расстояние от пола до нижнего края стекла не менее 100 мм
- Обработка всех отверстий и срезов антикоррозионными составами
- Применение герметиков с фунгицидными добавками
Монтаж и эксплуатация
Последовательность монтажных работ
Монтаж каркасных стеклянных перегородок выполняется специализированными бригадами в следующей последовательности:
Этап 1. Подготовительные работы:
- Проверка готовности помещения (завершение черновых работ, t ≥ +5°С)
- Разметка мест установки с помощью лазерного нивелира
- Проверка геометрии проемов (отклонение не более ±5 мм)
- Подготовка монтажного инструмента и оснастки
Этап 2. Монтаж каркаса:
- Установка направляющих профилей с выверкой горизонтальности
- Монтаж вертикальных стоек с шагом согласно проекту
- Установка горизонтальных ригелей и импостов
- Крепление усиливающих элементов в местах установки дверей
Этап 3. Установка заполнения:
- Установка уплотнителей в профили
- Монтаж стеклянного заполнения с использованием вакуумных захватов
- Фиксация стекла штапиками или прижимными планками
- Регулировка зазоров (2-3 мм по периметру)
Этап 4. Установка подвижных элементов:
- Навеска дверных полотен с регулировкой петель
- Установка и регулировка доводчиков
- Монтаж замков и ручек
- Проверка плавности хода и плотности притвора
Этап 5. Финишные работы:
- Герметизация всех стыков и примыканий
- Установка декоративных накладок и нащельников
- Очистка стекол специальными составами
- Проверка работоспособности всех элементов
Требования к подготовке проемов
Качество подготовки проемов напрямую влияет на долговечность конструкции:
| Параметр | Допустимое отклонение | Метод контроля |
|---|---|---|
| Отклонение от вертикали | ±3 мм на 1 м высоты | Уровень 2 м |
| Отклонение от горизонтали | ±2 мм на 1 м длины | Лазерный нивелир |
| Неровность поверхности | ±2 мм на 2 м | Правило 2 м |
| Прямоугольность проема | Разность диагоналей ≤5 мм | Рулетка |
| Прочность основания | ≥15 МПа | Склерометр |
При выявлении отклонений выполняется выравнивание поверхностей цементно-песчаными растворами марки не ниже М200 с обязательным армированием сеткой.
Уход и техническое обслуживание
Для обеспечения длительной эксплуатации перегородок необходимо проведение регулярного технического обслуживания:
Ежемесячное обслуживание:
- Очистка стекол средствами без абразивных частиц
- Проверка состояния уплотнителей
- Очистка направляющих раздвижных систем
Ежеквартальное обслуживание:
- Смазка подвижных элементов силиконовыми составами
- Проверка крепежных элементов
- Регулировка петель и доводчиков
Ежегодное обслуживание:
- Проверка состояния силиконовых швов
- Контроль геометрии конструкции
- Замена изношенных уплотнителей
- Проверка работы замков и фурнитуры
Рекомендуемые средства для ухода:
- Очистители для стекла на основе изопропилового спирта
- Силиконовые смазки для подвижных элементов
- Специальные составы для ухода за анодированными поверхностями
Срок службы конструкций
При соблюдении правил эксплуатации и регулярном обслуживании срок службы элементов составляет:
| Элемент конструкции | Нормативный срок службы, лет | Факторы, влияющие на долговечность |
|---|---|---|
| Алюминиевый каркас | 50 | Качество анодирования, условия эксплуатации |
| Стеклянное заполнение | 30-40 | Качество обработки кромок, механические воздействия |
| Уплотнители EPDM | 20-25 | УФ-излучение, температурные перепады |
| Фурнитура | 15-20 | Интенсивность использования, качество обслуживания |
| Силиконовые герметики | 15-20 | Качество подготовки поверхности, УФ-воздействие |
Нормативная база
Основные нормативные документы
Проектирование и монтаж каркасных стеклянных перегородок регламентируется следующими документами:
Основные стандарты:
- ГОСТ 23166-2021 "Конструкции оконные и балконные светопрозрачные ограждающие"
- ГОСТ 30698-2014 "Стекло закаленное. Технические условия"
- ГОСТ 30733-2020 "Стекло с низкоэмиссионным мягким покрытием"
- ГОСТ 24866-2014 "Стеклопакеты клееные. Технические условия"
Строительные правила:
- СП 70.13330.2012 "Несущие и ограждающие конструкции"
- СП 426.1325800.2018 "Конструкции стеклянные светопрозрачные"
- СП 51.13330.2011 "Защита от шума"
- СП 50.13330.2012 "Тепловая защита зданий"
Требования пожарной безопасности:
- Федеральный закон №123-ФЗ "Технический регламент о требованиях пожарной безопасности"
- СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"
Требования безопасности
Обеспечение безопасности при эксплуатации стеклянных перегородок включает:
Требования к стеклу:
- Применение только безопасного стекла по ГОСТ 30698
- Маркировка безопасного стекла в нижнем углу
- Высота защитного ограждения при сплошном остеклении не менее 1,2 м
Требования к конструкции:
- Расчет на восприятие горизонтальной нагрузки 30 кг/м
- Применение безопасной фурнитуры без острых кромок
- Контрастная маркировка на уровне 1,4-1,6 м для прозрачных перегородок
Требования при монтаже:
- Применение страховочных приспособлений при работе на высоте
- Использование средств индивидуальной защиты
- Ограждение зоны монтажа сигнальной лентой
Эксплуатационные требования:
- Немедленная замена поврежденных стекол
- Запрет на самостоятельную модификацию конструкций
- Регулярный контроль состояния крепежных элементов
Каркасные стеклянные перегородки представляют собой современное техническое решение для организации внутреннего пространства жилых помещений, обеспечивающее оптимальное сочетание функциональности, эстетики и безопасности. Правильный выбор конструктивной системы, качественное проектирование с учетом всех действующих нагрузок, профессиональный монтаж и регулярное техническое обслуживание гарантируют длительный срок эксплуатации данных конструкций. Соблюдение требований нормативной документации и применение сертифицированных материалов обеспечивают необходимый уровень безопасности и комфорта для пользователей. При комплексном подходе к реализации проекта каркасные стеклянные перегородки становятся не только функциональным элементом интерьера, но и важной составляющей современной архитектурной концепции жилого пространства.
