Стеклянные ограждения для лестниц

Стеклянные ограждения для лестниц

Стеклянные ограждения лестниц в современной архитектуре коммерческих объектов представляют собой не только элемент безопасности, но и важную составляющую дизайнерского решения интерьера. Прозрачность стекла позволяет создавать визуально легкие конструкции, не нарушающие общего архитектурного замысла и обеспечивающих максимальное проникновение естественного света в пространство торговых центров, офисных зданий и общественных сооружений.

Применение стеклянных ограждений требует глубокого понимания не только эстетических аспектов, но и строгого соблюдения технических норм безопасности, правильного выбора материалов и технологий монтажа. Неправильно спроектированное или некачественно установленное ограждение может стать источником серьезной опасности для пользователей здания и повлечь за собой значительные финансовые и репутационные риски для застройщика.

Нормативно-техническая база проектирования

Основные нормативные документы

Стеклянные ограждения для лестницы

Проектирование стеклянных ограждений лестниц регламентируется комплексом нормативных документов, основными из которых являются:

СП 118.13330.2012 «Общественные здания и сооружения» устанавливает основные требования к высоте ограждений лестниц в зданиях различного назначения. Согласно данному документу, высота ограждений лестниц в общественных зданиях должна составлять не менее 0,9 м при ширине лестничного марша до 2,5 м и не менее 1,2 м при большей ширине.

ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные» определяет технические требования к металлическим элементам ограждающих конструкций, включая систему крепления стеклянных панелей.

ГОСТ 30826-2014 «Стекло закаленное безопасное строительное» регламентирует технические характеристики закаленного стекла, применяемого в ограждающих конструкциях.

СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» содержит методики расчета нагрузок на ограждающие конструкции.

Требования к высоте ограждений

Минимальная высота ограждений лестниц определяется функциональным назначением здания и интенсивностью людского потока:

Тип здания Ширина лестничного марша Минимальная высота ограждения
Торговые центры До 2,5 м 0,9 м
Торговые центры Свыше 2,5 м 1,2 м
Офисные здания До 2,5 м 0,9 м
Офисные здания Свыше 2,5 м 1,2 м
Рестораны, кафе Любая 0,9 м
Спортивные сооружения Любая 1,2 м

Расчетные нагрузки

Стеклянные ограждения лестниц должны выдерживать следующие виды нагрузок:

Статические нагрузки:

  • Горизонтальная нагрузка на поручень: не менее 0,3 кН/м
  • Вертикальная нагрузка на поручень: не менее 0,5 кН/м
  • Сосредоточенная горизонтальная нагрузка: не менее 1,0 кН на любом участке длиной 1 м

Динамические нагрузки:

  • Ударная нагрузка от падения человека: до 1,5 кН
  • Вибрационные нагрузки от движения людей: расчетная частота 1,5-2,5 Гц

Ветровые нагрузки (для открытых лестниц):

  • Определяются по СП 20.13330.2016 в зависимости от ветрового района

Материалы и конструктивные решения

Типы стекла для ограждений

Закаленное стекло является основным материалом для изготовления стеклянных ограждений лестниц. Процесс закалки повышает прочность стекла в 5-7 раз по сравнению с обычным стеклом. При разрушении закаленное стекло распадается на мелкие безопасные осколки с тупыми гранями.

Технические характеристики закаленного стекла:

  • Прочность на изгиб: до 200 МПа
  • Термостойкость: до 250°C
  • Ударная прочность: в 5-7 раз выше обычного стекла

Триплекс (ламинированное стекло) состоит из двух или более слоев стекла, соединенных полимерной пленкой. При разрушении осколки остаются на пленке, что обеспечивает дополнительную безопасность.

Конструкция триплекса:

  • Толщина стекла: 4-10 мм каждый слой
  • Промежуточная пленка: PVB или EVA толщиной 0,38-1,52 мм
  • Общая толщина: 6-20 мм

Структурное остекление применяется для создания сплошных стеклянных поверхностей без видимых элементов крепления. Стекло приклеивается к несущей конструкции специальными структурными герметиками.

Системы крепления стеклянных панелей

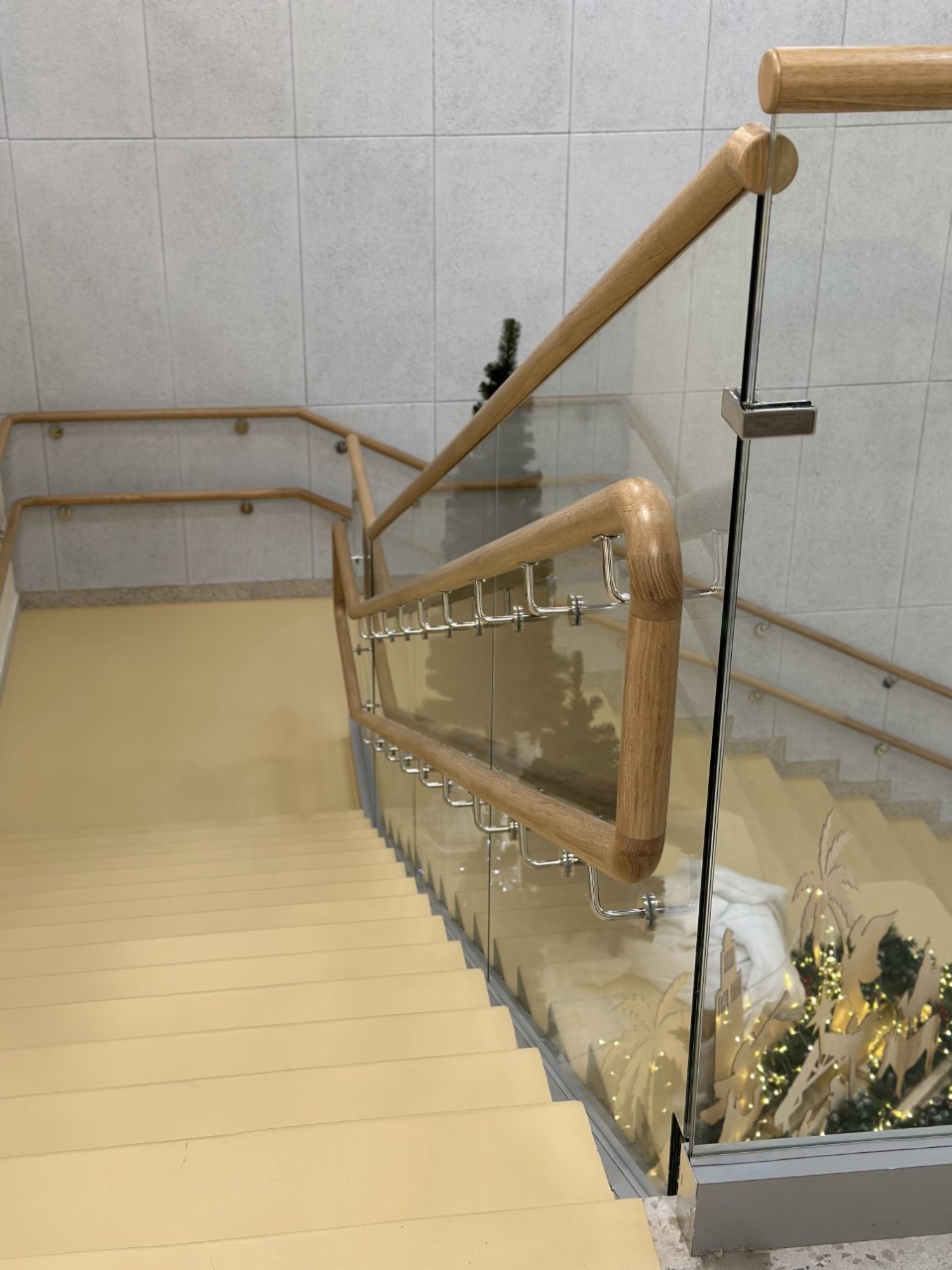

Стеклянные ограждения для лестниц и маршей
Крепление стеклянных ограждений лестниц
Линейные крепления стеклянных ограждений

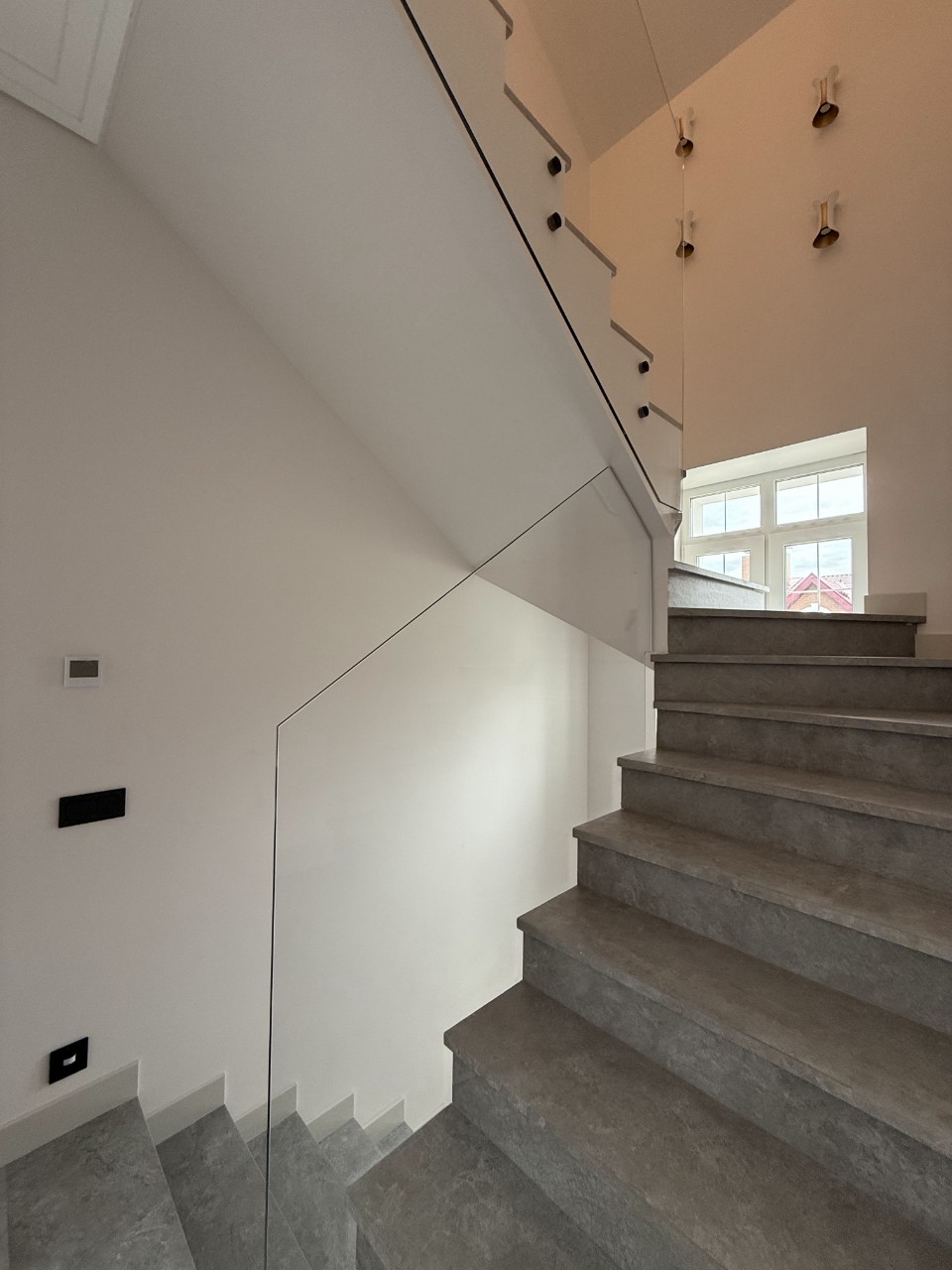

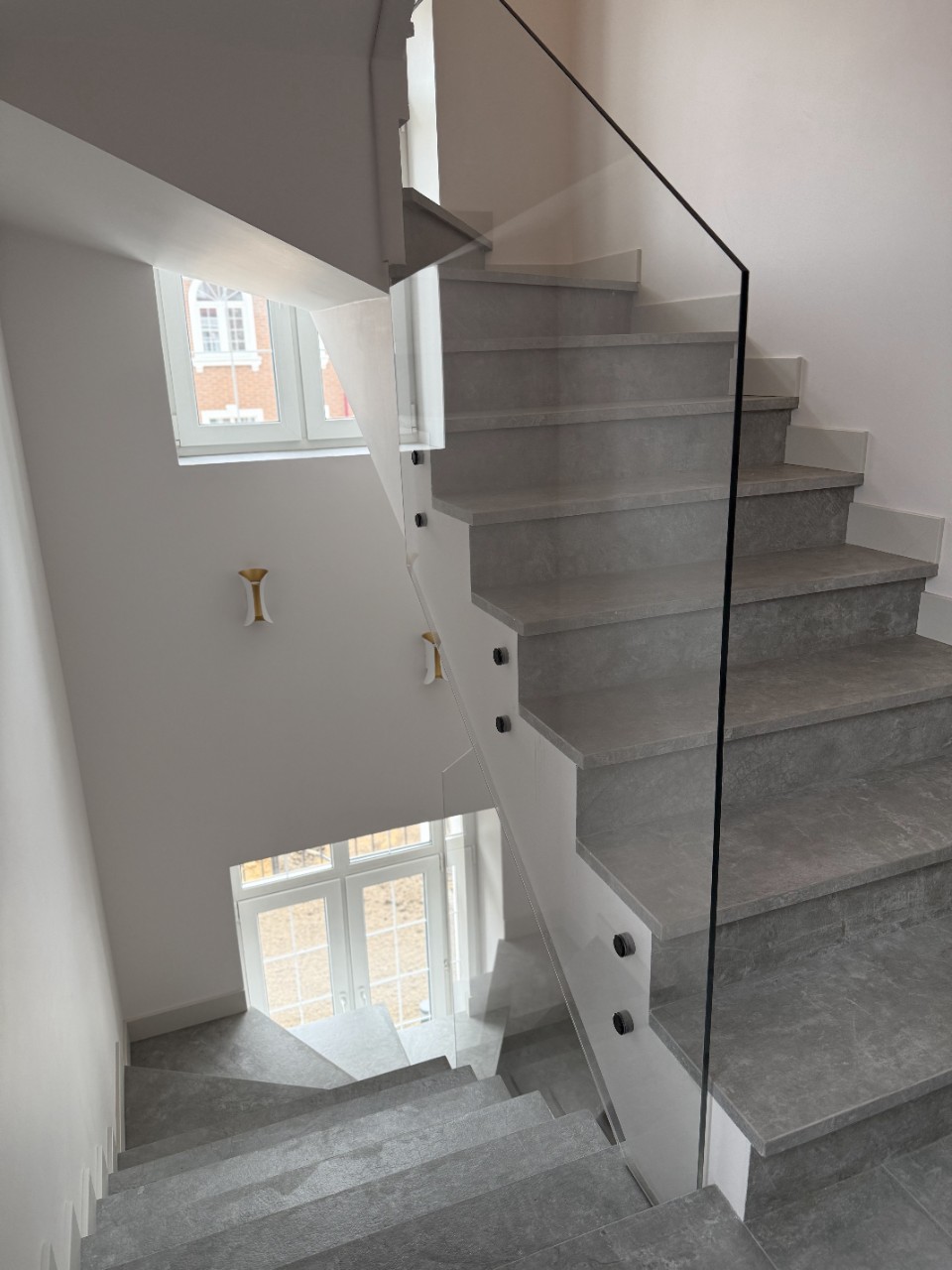

Точечные крепления обеспечивают минимальную видимость крепежных элементов и создают эффект «парящего» стекла.

Основные типы точечных креплений:

  • Спайдерные системы с четырехточечным креплением
  • Зажимные системы с двухточечным креплением
  • Болтовые соединения через отверстия в стекле

Технические требования к точечным креплениям:

  • Диаметр отверстий в стекле: 12-25 мм
  • Расстояние от края стекла до отверстия: не менее 2,5 диаметра отверстия
  • Материал крепежа: нержавеющая сталь AISI 316 или алюминиевый сплав

Линейные крепления предусматривают фиксацию стекла по всей длине одной или нескольких сторон панели.

Виды линейных креплений:

  • Зажимные профили (алюминиевые или стальные)
  • Врезные профили в ступени лестницы
  • Комбинированные системы с точечными элементами

Комбинированные системы сочетают различные типы креплений для обеспечения оптимальных эксплуатационных характеристик.

Материалы несущих элементов

Алюминиевые сплавы широко применяются благодаря коррозионной стойкости и небольшому весу.

Основные марки алюминиевых сплавов:

  • АД31 (6060) - для несущих профилей
  • АД35 (6082) - для высоконагруженных элементов
  • АМг6 (5083) - для морских объектов

Технические характеристики:

  • Предел прочности: 160-350 МПа
  • Модуль упругости: 70 ГПа
  • Плотность: 2,7 г/см³

Нержавеющая сталь обеспечивает максимальную прочность и долговечность конструкции.

Применяемые марки стали:

  • AISI 304 (12Х18Н9) - для внутренних помещений
  • AISI 316 (10Х17Н13М2) - для наружных конструкций
  • AISI 316L - для агрессивных сред

Механические свойства:

  • Предел прочности: 520-750 МПа
  • Модуль упругости: 200 ГПа
  • Плотность: 7,9 г/см³

Проектные параметры и расчеты

Расчет толщины стекла

Толщина стеклянных панелей определяется исходя из действующих нагрузок, размеров панели и способа крепления.

Основная формула расчета: t = k × √(q × a⁴ / σ_доп)

где:

  • t - толщина стекла, мм
  • k - коэффициент запаса прочности (1,5-2,0)
  • q - распределенная нагрузка, Н/м²
  • a - характерный размер панели, м
  • σ_доп - допустимое напряжение в стекле, МПа

Рекомендуемые толщины стекла:

Высота панели Ширина панели Толщина закаленного стекла Толщина триплекса
До 1,0 м До 1,5 м 10 мм 6+6 мм
До 1,2 м До 2,0 м 12 мм 8+8 мм
До 1,5 м До 2,5 м 15 мм 10+10 мм
Свыше 1,5 м Свыше 2,5 м 19 мм 12+12 мм

Конструктивные схемы крепления

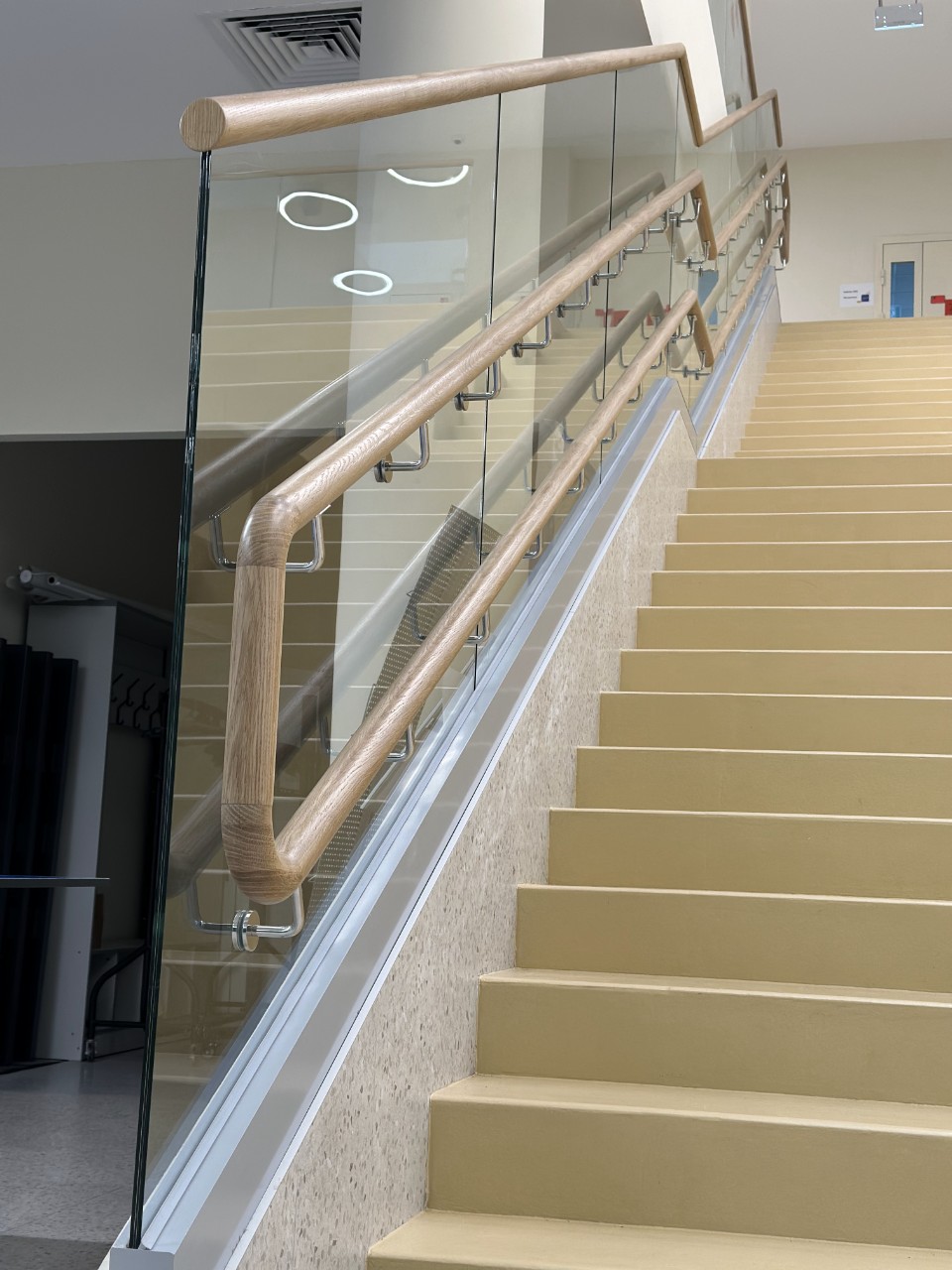

Нижнее крепление стеклянных ограждений лестницы

Нижнее крепление - наиболее распространенная схема, при которой стеклянная панель крепится к ступеням или плите лестницы.

Преимущества:

  • Простота монтажа
  • Минимальная видимость крепежных элементов
  • Возможность демонтажа отдельных панелей

Недостатки:

  • Концентрация напряжений в нижней части стекла
  • Необходимость точной разметки креплений

Верхнее крепление применяется при наличии несущих балок или плит перекрытия.

Особенности:

  • Равномерное распределение нагрузки
  • Возможность использования подвесных систем
  • Требует дополнительных несущих конструкций

Боковое крепление к стенам или колоннам обеспечивает максимальную жесткость системы.

Характеристики:

  • Высокая несущая способность
  • Ограниченная область применения
  • Необходимость усиления стен

Температурные деформации

Стеклянные ограждения подвержены температурным деформациям, которые необходимо учитывать при проектировании.

Коэффициент линейного расширения стекла: 9×10⁻⁶ 1/°C

Расчет температурных деформаций: ΔL = α × L₀ × ΔT

где:

  • ΔL - изменение линейного размера, мм
  • α - коэффициент линейного расширения
  • L₀ - первоначальная длина, мм
  • ΔT - изменение температуры, °C

Компенсация температурных деформаций:

  • Устройство деформационных швов через каждые 6-8 м
  • Применение эластичных прокладок в местах контакта
  • Использование подвижных соединений

Технология монтажа

Подготовительные работы

Обследование места установки включает:

  • Проверку геометрических размеров лестничных конструкций
  • Определение отклонений от проектных размеров
  • Оценку состояния несущих элементов
  • Проверку качества поверхности для крепления

Разметка мест установки креплений выполняется с использованием:

  • Лазерных нивелиров для обеспечения точности ±1 мм
  • Шаблонов для повторяющихся элементов
  • Координатно-измерительных машин для сложных форм

Последовательность монтажа

Этап 1: Установка несущих элементов

  • Монтаж опорных стоек и направляющих
  • Проверка вертикальности и горизонтальности
  • Закрепление анкерными болтами или химическими анкерами

Этап 2: Установка промежуточных креплений

  • Монтаж зажимных профилей или точечных креплений
  • Регулировка положения элементов
  • Предварительная фиксация

Этап 3: Установка стеклянных панелей

  • Проверка размеров и качества стекла
  • Установка уплотнительных прокладок
  • Постановка стекла в проектное положение
  • Окончательная фиксация креплений

Этап 4: Герметизация и отделка

  • Заполнение швов герметиком
  • Установка декоративных накладок
  • Очистка поверхности стекла

Особенности крепления к различным основаниям

Крепление к железобетонным конструкциям:

  • Применение распорных анкеров М10-М16
  • Глубина анкеровки: 80-120 мм
  • Расстояние между анкерами: 150-300 мм

Крепление к металлическим конструкциям:

  • Сварка закладных деталей
  • Болтовые соединения М8-М12
  • Применение усиливающих накладок

Крепление к каменным конструкциям:

  • Химические анкеры или инъекционная масса
  • Увеличенная глубина анкеровки
  • Дополнительная гидроизоляция

Контроль качества монтажа

Геометрические параметры:

  • Отклонение от вертикали: не более 2 мм на 1 м высоты
  • Отклонение от горизонтали: не более 3 мм на 1 м длины
  • Зазоры между панелями: 5-15 мм

Прочностные характеристики:

  • Нагрузочные испытания ограждений
  • Проверка затяжки крепежных элементов
  • Контроль целостности герметичных швов

Эксплуатационные характеристики

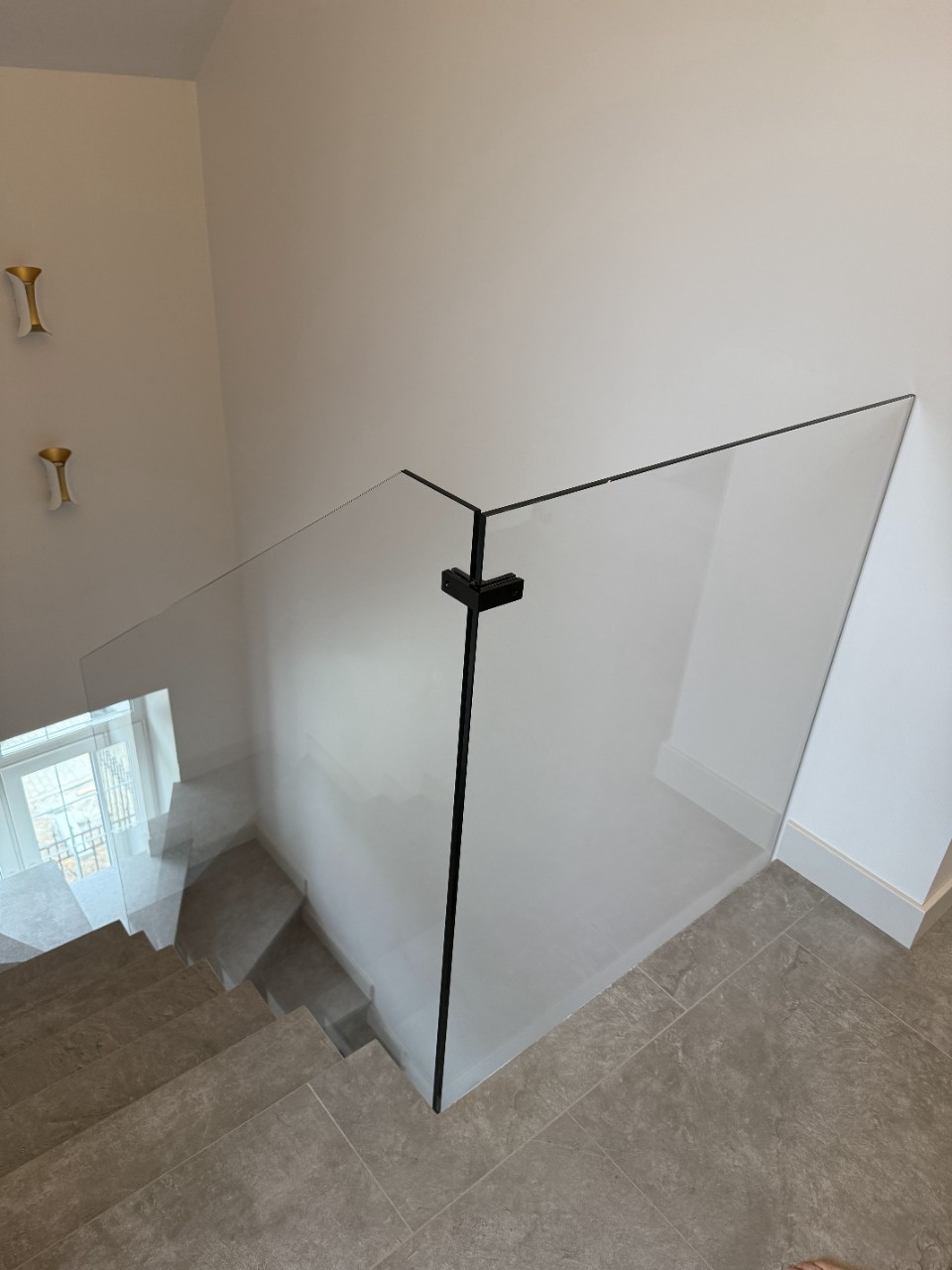

Бескаркасное стеклянные ограждения для лестниц
Бескаркасное стеклянные ограждения для лестницы

Техническое обслуживание

Регулярная очистка стеклянных поверхностей включает:

  • Еженедельную сухую очистку от пыли
  • Ежемесячную влажную очистку специальными составами
  • Ежеквартальную глубокую очистку с применением профессиональных средств

Рекомендуемые моющие средства:

  • Нейтральные pH-сбалансированные растворы
  • Специализированные составы для стекла
  • Исключение абразивных и кислотных средств

Периодические осмотры креплений:

  • Ежемесячный визуальный контроль
  • Ежеквартальная проверка затяжки резьбовых соединений
  • Ежегодная ревизия всех узлов крепления

Ремонт и замена элементов

Замена стеклянных панелей может потребоваться при:

  • Механических повреждениях
  • Появлении трещин
  • Потере прозрачности

Процедура замены:

  • Демонтаж поврежденной панели
  • Проверка состояния креплений
  • Установка новой панели с соблюдением технологии монтажа

Замена крепежных элементов:

  • Коррозионные повреждения
  • Усталостные трещины
  • Ослабление соединений

Срок службы и гарантийные обязательства

Расчетный срок службы компонентов:

Элемент конструкции Срок службы Гарантийный срок
Закаленное стекло 25-30 лет 5 лет
Триплекс 20-25 лет 3 года
Алюминиевые профили 30-40 лет 10 лет
Нержавеющая сталь 50+ лет 15 лет
Герметики 10-15 лет 2 года
Уплотнители 15-20 лет 3 года

Гарантийные обязательства производителя:

  • Замена дефектных материалов
  • Устранение монтажных дефектов
  • Техническая поддержка в период эксплуатации

Условия сохранения гарантии:

  • Соблюдение правил эксплуатации
  • Своевременное техническое обслуживание
  • Использование рекомендованных материалов при ремонте

Требования безопасности при эксплуатации

Нагрузочные ограничения:

  • Максимальная нагрузка на поручень: 100 кг/м
  • Запрет на использование в качестве опоры для подъема грузов
  • Ограничение ударных воздействий

Температурные ограничения:

  • Рабочий диапазон температур: от -40°C до +80°C
  • Максимальный градиент температуры: 40°C
  • Защита от прямого воздействия источников тепла

Проектирование и монтаж стеклянных ограждений лестниц представляет собой сложный технический процесс, требующий глубокого понимания нормативных требований, свойств материалов и особенностей технологических процессов. Правильный выбор конструктивных решений, качественные материалы и профессиональный монтаж обеспечивают не только безопасность эксплуатации, но и долговечность конструкции, соответствие современным архитектурным требованиям коммерческой недвижимости. Соблюдение всех технических требований и регулярное техническое обслуживание гарантируют надежную работу стеклянных ограждений на протяжении всего расчетного срока службы.
