Стеклянные ограждения для торговых центров

Современные торговые центры представляют собой сложные архитектурно-строительные комплексы, где стеклянные ограждения играют ключевую роль в обеспечении безопасности посетителей, создании эстетически привлекательной среды и функциональном зонировании пространства. Проектирование и изготовление стеклянных ограждений для коммерческой недвижимости требует глубокого понимания нормативной базы, конструктивных особенностей и специфики эксплуатации торговых объектов.

Типы стеклянных ограждений в торговых центрах

Классификация по функциональному назначению

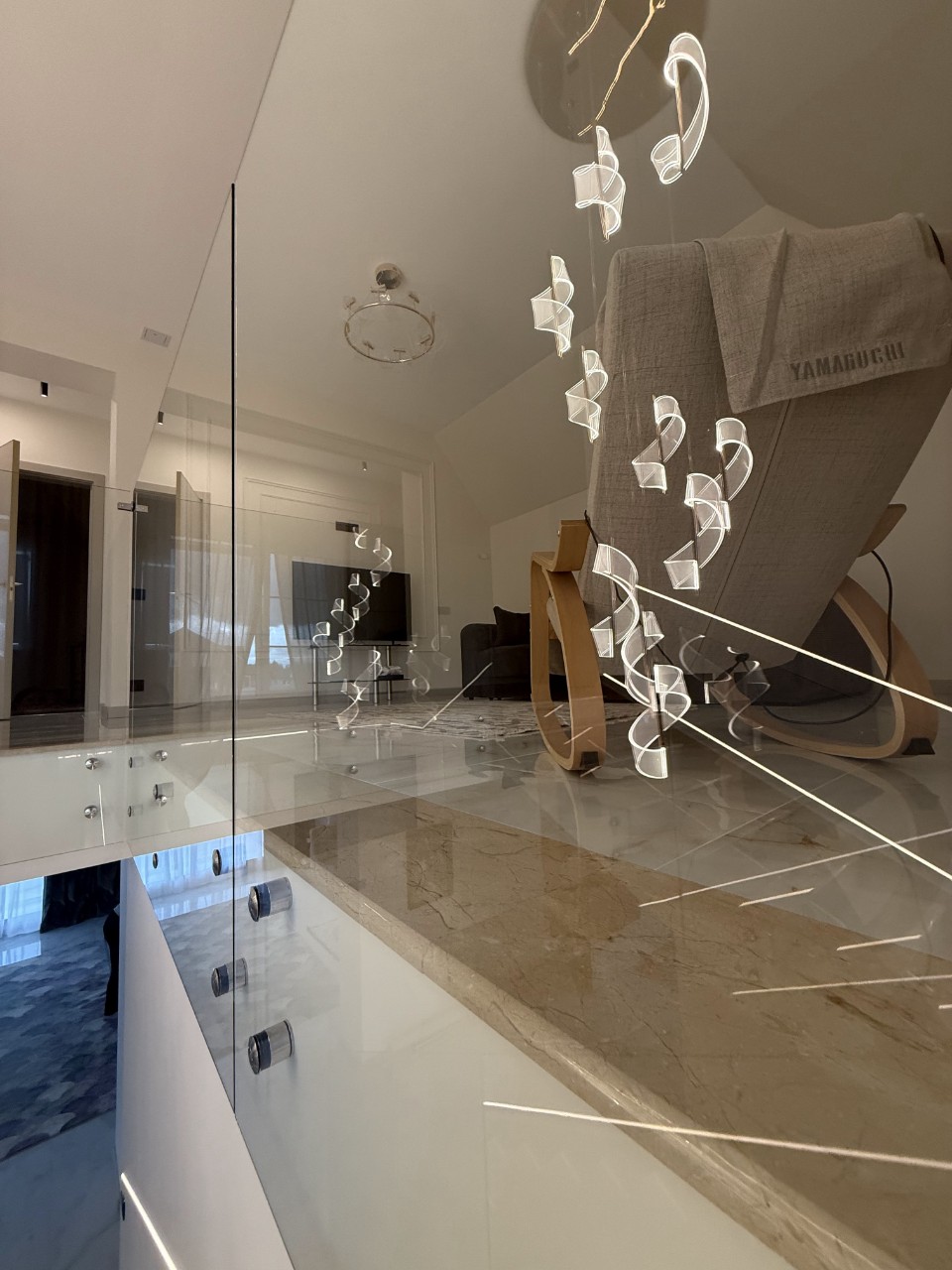

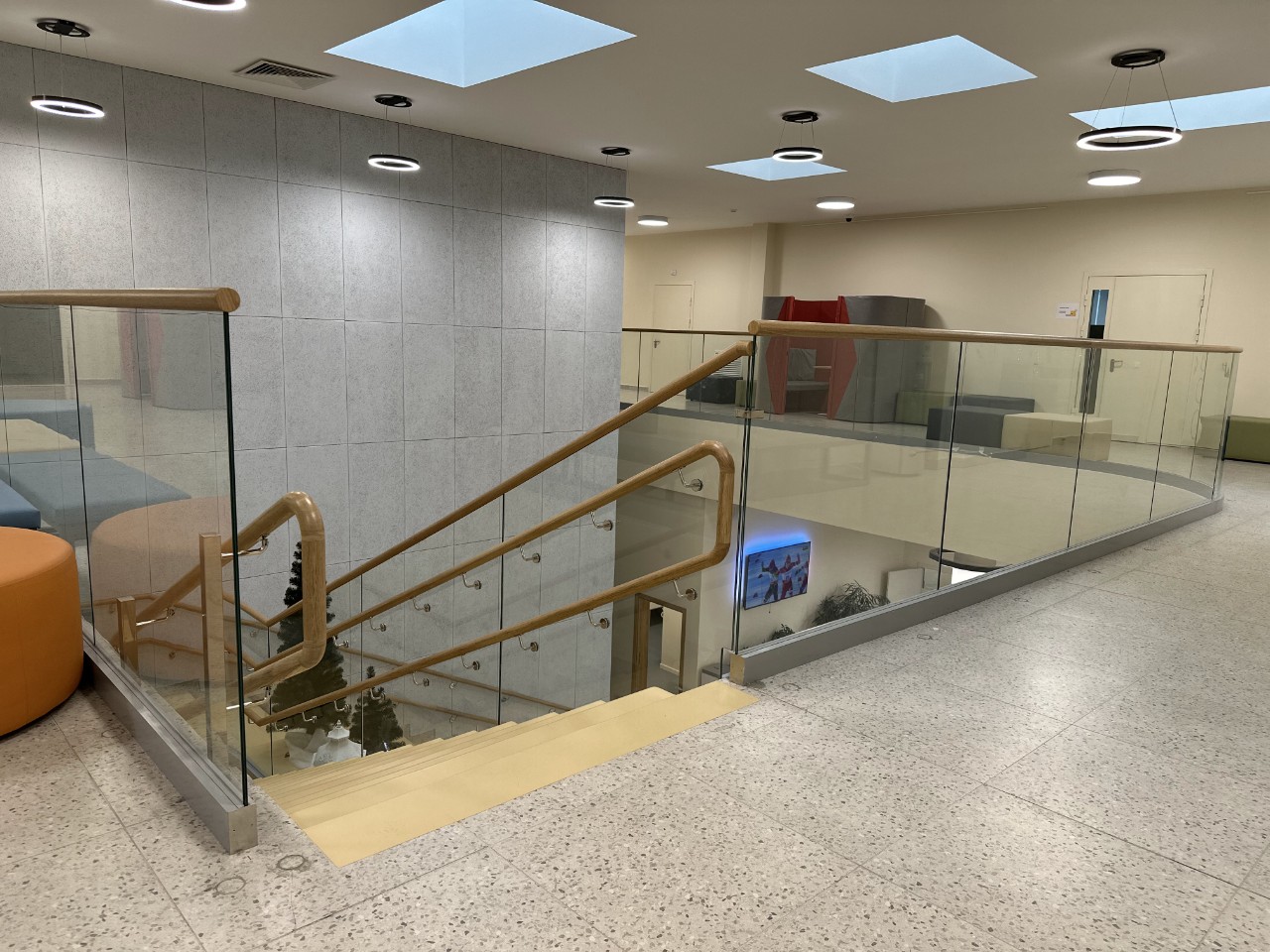

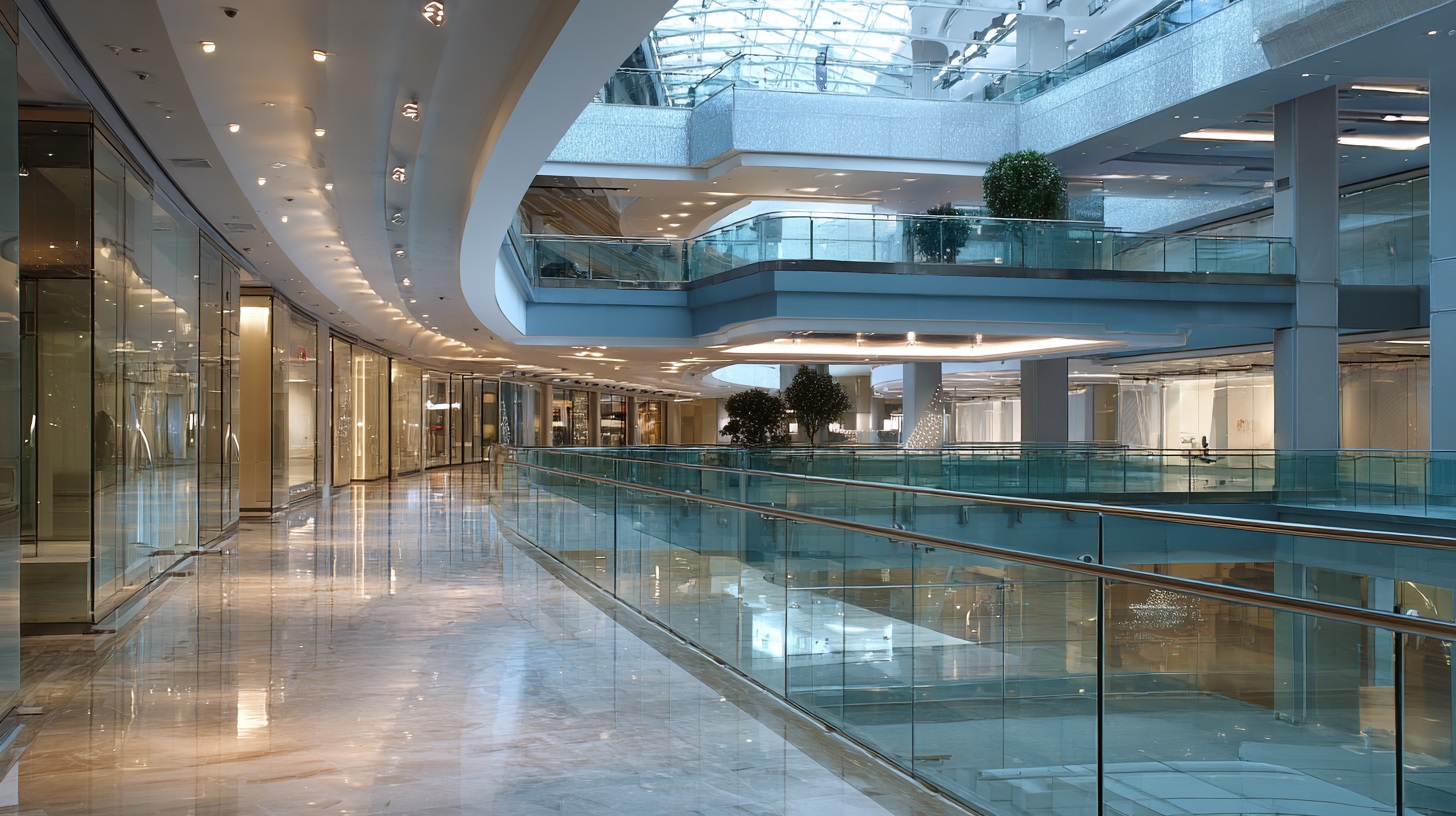

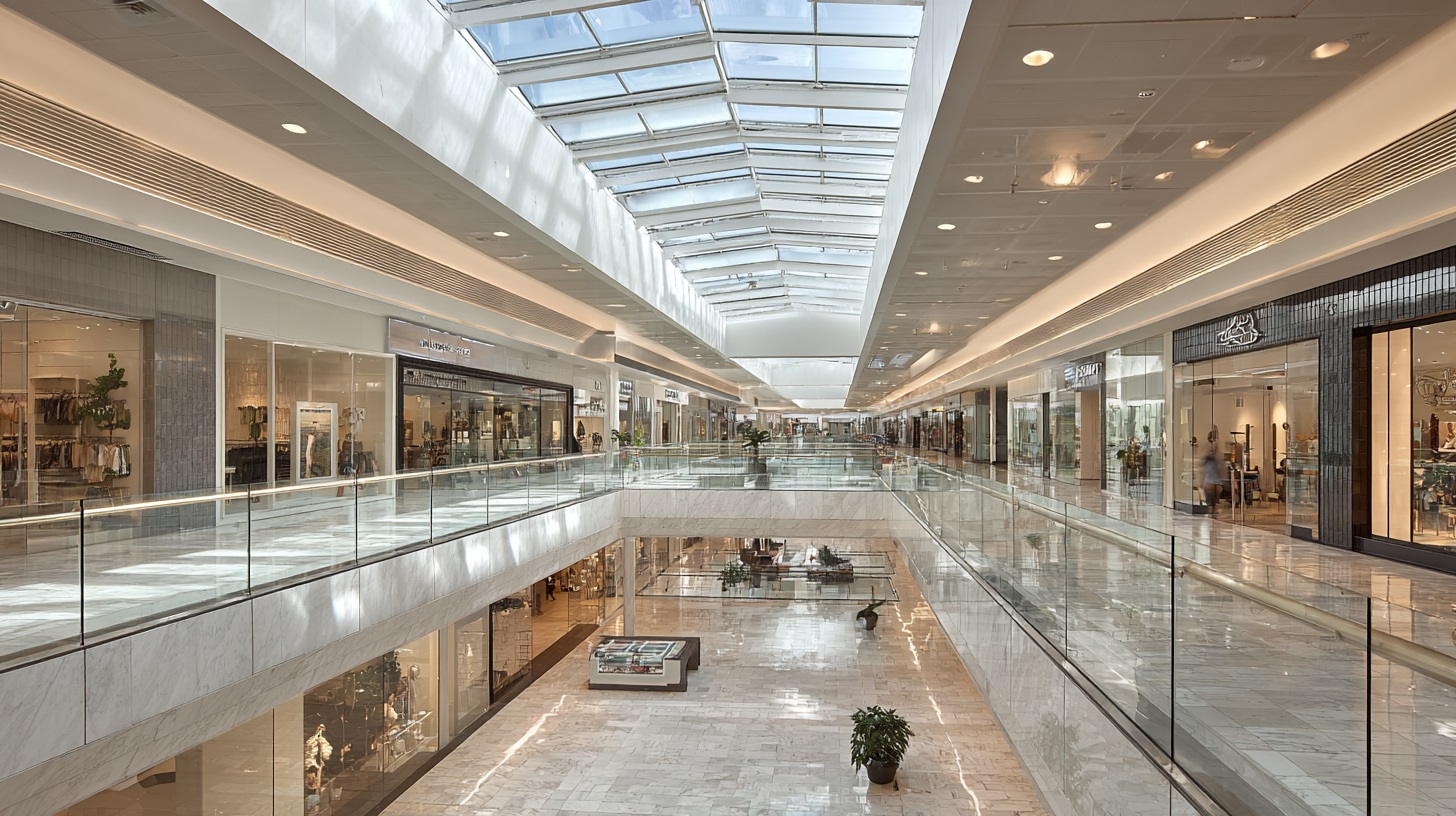

Балюстрады галерей и атриумов представляют собой основной тип ограждений в многоуровневых ТЦ. Высота таких конструкций составляет не менее 1100 мм согласно СП 404.1325800.2018, при этом верхний поручень должен обеспечивать надежный захват. Конструктивно балюстрады выполняются с использованием стоек из нержавеющей стали диаметром 42-50 мм или алюминиевых профилей сечением 60х60 мм.

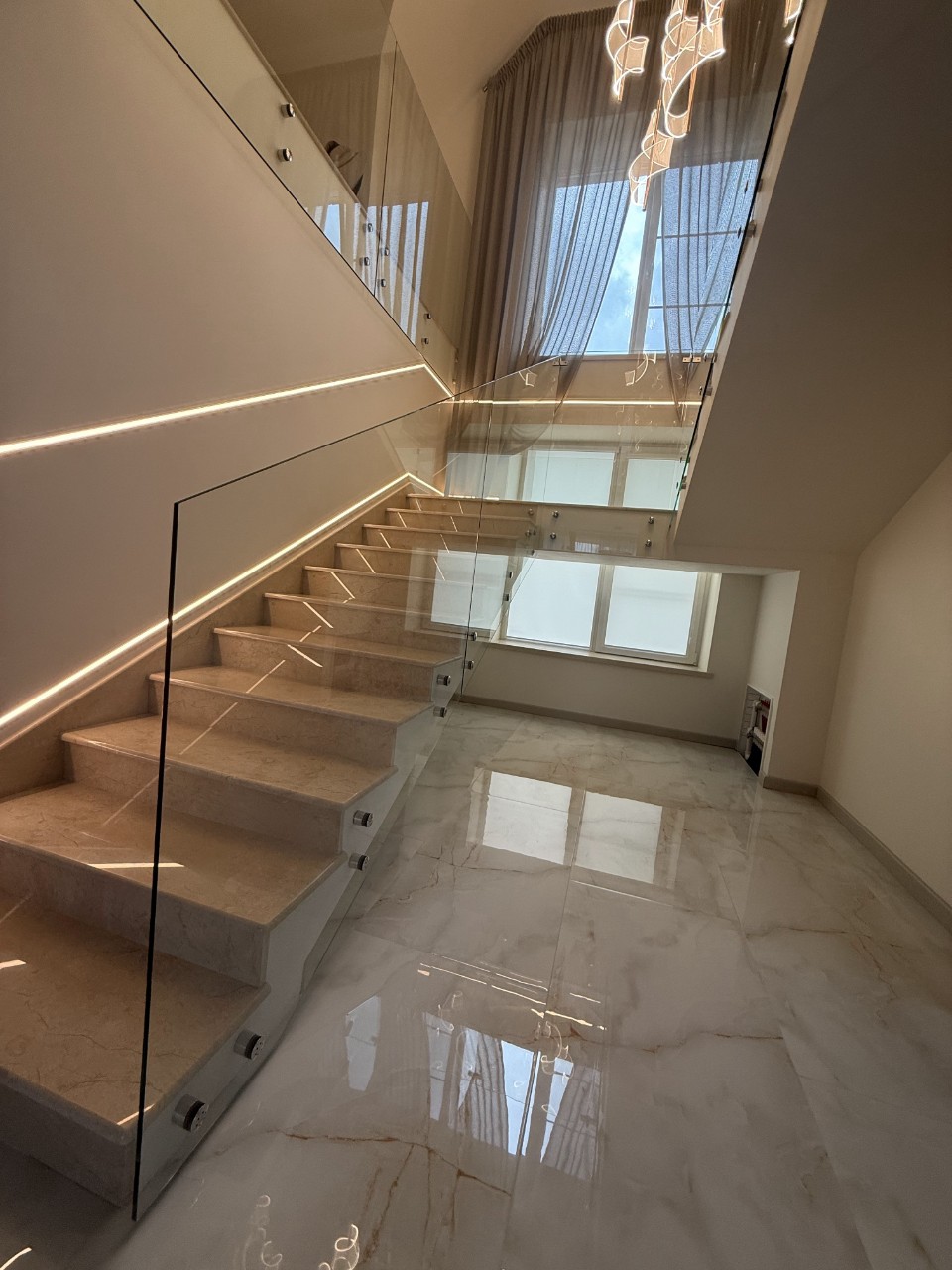

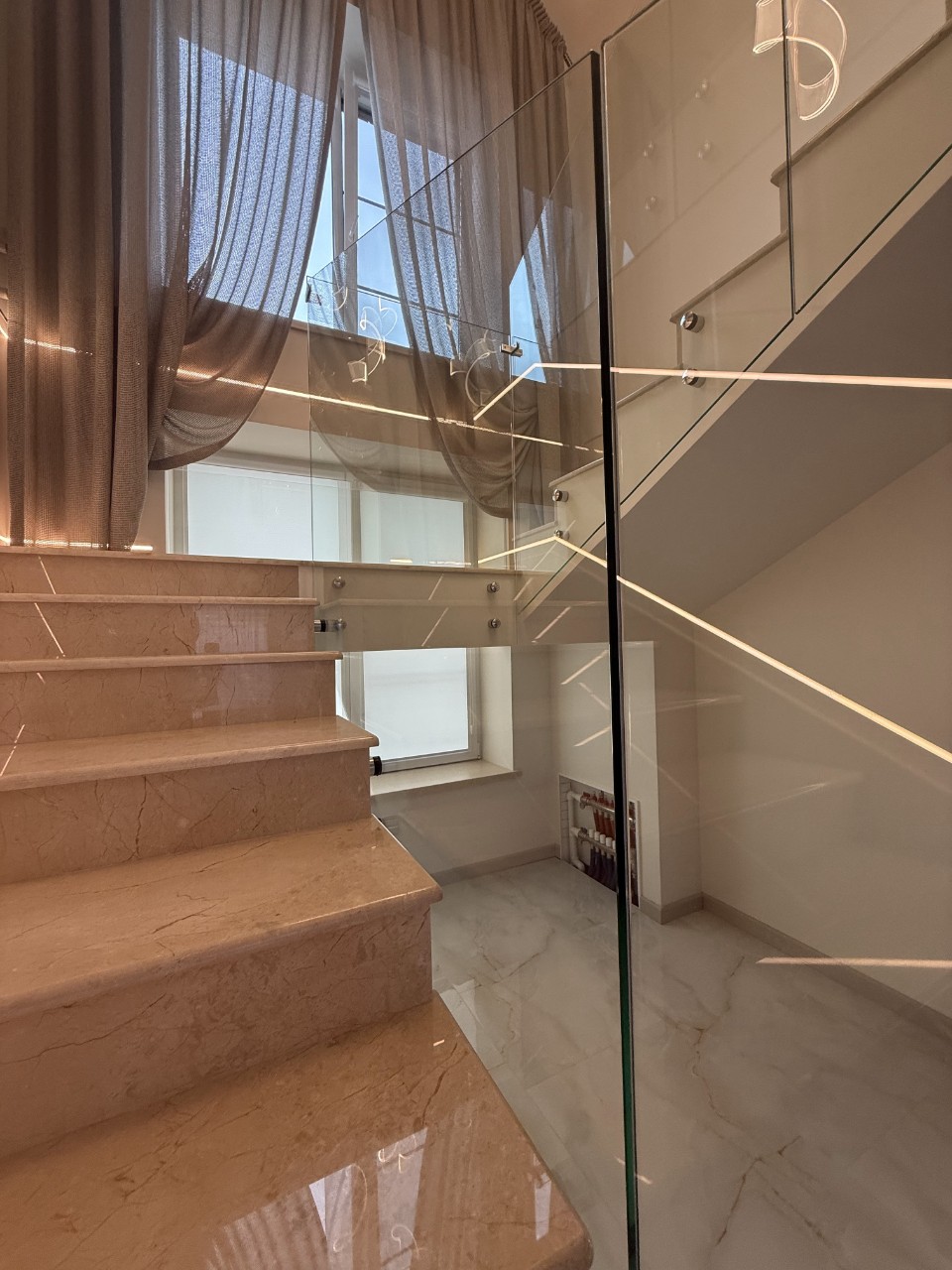

Ограждения эскалаторов и лестниц требуют особого внимания к динамическим нагрузкам. Высота ограждения вдоль наклонной части эскалатора составляет 1000 мм, измеряемая от линии ступеней. Применяется закаленное стекло толщиной не менее 10 мм с полированной кромкой.

Защитные экраны фуд-кортов выполняют санитарно-гигиеническую функцию, разделяя зоны приготовления и потребления пищи. Высота таких ограждений обычно составляет 1500-1800 мм, используется триплекс 6+6 мм с PVB пленкой для обеспечения безопасности при возможном разрушении.

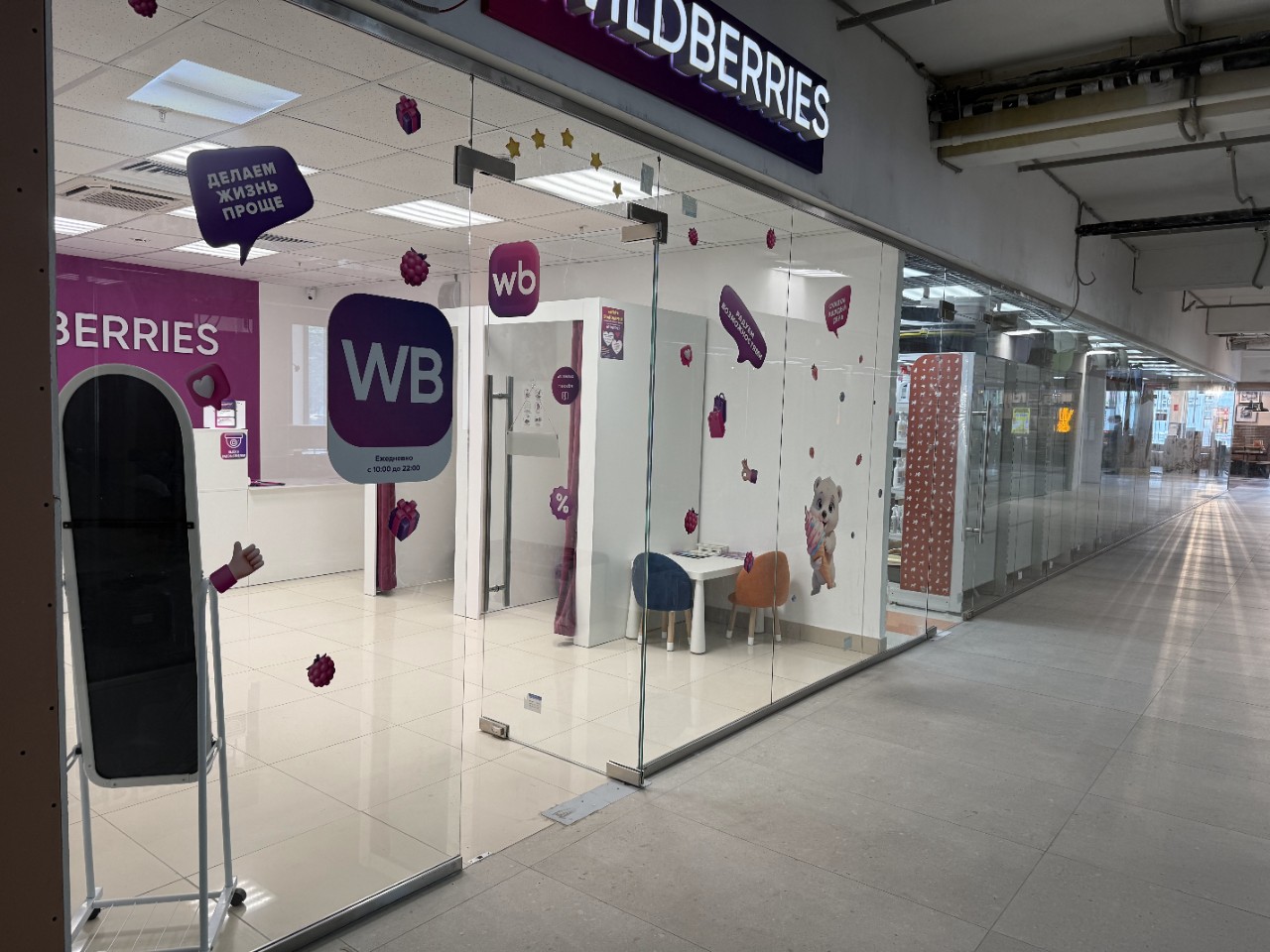

Витринные ограждения обеспечивают защиту товарных экспозиций при сохранении визуальной доступности. Применяется противоударное стекло или поликарбонат толщиной 8-12 мм в зависимости от уровня требуемой защиты.

Конструктивные типы

Нормативные требования и стандарты

Основные нормативные документы

Проектирование стеклянных ограждений для торговых центров регламентируется комплексом нормативных документов. СП 404.1325800.2018 "Здания и сооружения. Правила проектирования ограждений" устанавливает основные требования к геометрическим параметрам и нагрузкам. Согласно данному СП, горизонтальная нагрузка на ограждения в местах массового скопления людей принимается 1,0 кН/м, что существенно выше стандартных 0,3 кН/м для жилых зданий.

ГОСТ 33000-2014 "Стекло архитектурно-строительное" определяет технические требования к стеклянным материалам. Для ограждений высотой более 1 м обязательно применение безопасного стекла - закаленного или многослойного (триплекс). Толщина стекла рассчитывается исходя из максимального прогиба не более 1/60 пролета при нормативной нагрузке.

СП 2.13130.2020 "Системы противопожарной защиты" регламентирует применение огнестойких стеклянных конструкций в путях эвакуации. Стеклянные ограждения в зонах безопасности должны обеспечивать огнестойкость EI 30 или EI 60 в зависимости от класса функциональной пожарной опасности здания.

Требования к прочности и устойчивости

Расчет несущей способности стеклянных ограждений выполняется по предельным состояниям согласно СП 20.13330.2016. Первая группа предельных состояний включает расчет на прочность стекла при изгибе, где расчетное сопротивление закаленного стекла составляет 120 МПа, а триплекса - 24 МПа с учетом коэффициента работы многослойной конструкции.

Вторая группа предельных состояний ограничивает прогибы стеклянного заполнения величиной 1/60 пролета для обеспечения комфорта эксплуатации и исключения возникновения напряжений в местах заделки. При расчете учитывается кратковременная и длительная составляющие нагрузки.

Динамический расчет применяется для ограждений эскалаторов, где учитывается вибрационное воздействие от движущихся механизмов. Собственная частота колебаний стеклянной панели должна отличаться от частоты возбуждения не менее чем на 20% для исключения резонансных явлений.

Материалы и технические характеристики

Типы стекла для ограждений

Закаленное стекло получается путем термической обработки обычного стекла с быстрым охлаждением. Прочность на изгиб увеличивается в 5-7 раз и составляет 150-200 МПа. При разрушении образует мелкие тупые осколки, что минимизирует травмоопасность. Применяется для ограждений высотой до 2 м при небольших пролетах.

Триплекс (многослойное стекло) состоит из двух или более листов стекла, соединенных полимерной пленкой PVB (поливинилбутираль) или EVA (этиленвинилацетат). При разрушении осколки остаются приклеенными к пленке, что обеспечивает остаточную несущую способность. Толщина пленки составляет 0,38-1,52 мм в зависимости от требований безопасности.

Структурное стекло представляет собой специальный тип закаленного стекла с повышенными оптическими характеристиками и точностью геометрических размеров. Используется в структурном остеклении, где стекло воспринимает не только ветровые нагрузки, но и собственный вес конструкции.

Каркасные системы

Алюминиевые профили системы REYNAERS, SCHUCO или ALUTECH обеспечивают оптимальное соотношение прочности и веса. Соединения выполняются с помощью специальных угловых коннекторов и винтов из нержавеющей стали. Уплотнение осуществляется EPDM резиной с рабочим диапазоном температур от -40°С до +120°С.

Стойки из нержавеющей стали применяются в представительских зонах торговых центров. Диаметр стоек составляет 42-76 мм при толщине стенки 2-3 мм. Крепление стекла осуществляется через точечные фиксаторы типа "паук" или линейные зажимные профили.

Функциональные зоны применения

Атриумы и галереи

Центральные атриумы торговых центров требуют ограждений высотой не менее 1100 мм с увеличенной несущей способностью из-за большого скопления людей. Применяется триплекс 10+10 мм с низкоэмиссионным покрытием для снижения теплопритоков от солнечной радиации. Конструктивно ограждения выполняются с максимальным пролетом между стойками 2000 мм для снижения количества вертикальных элементов и создания ощущения открытого пространства.

Галереи второго и выше этажей оборудуются сплошными стеклянными ограждениями без промежуточных горизонтальных элементов во избежание использования их в качестве ступеней. Нижняя часть ограждения выполняется из непрозрачного стекла высотой 100-150 мм для предотвращения случайного столкновения посетителей с прозрачной поверхностью.

Эскалаторы и травелаторы

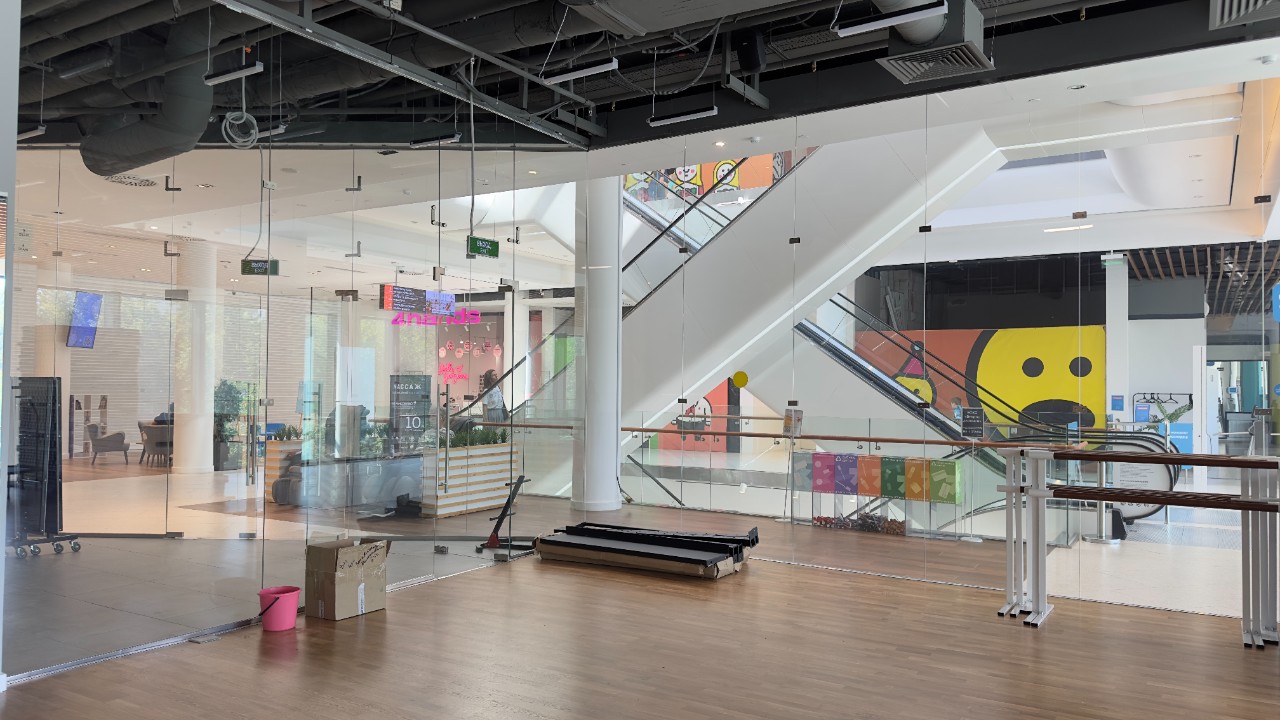

Ограждения эскалаторов подвергаются повышенным динамическим нагрузкам от вибраций механизма и движения людей. Применяется закаленное стекло толщиной 12-15 мм с полированной кромкой. Крепление осуществляется через каждые 1000 мм с использованием демпфирующих прокладок из неопрена для гашения вибраций.

Боковые ограждения травелаторов выполняются высотой 1050 мм с учетом провоза багажных тележек. Верхний поручень имеет эргономичную форму с радиусом закругления 20-25 мм и противоскользящим покрытием.

Фуд-корты и зоны питания

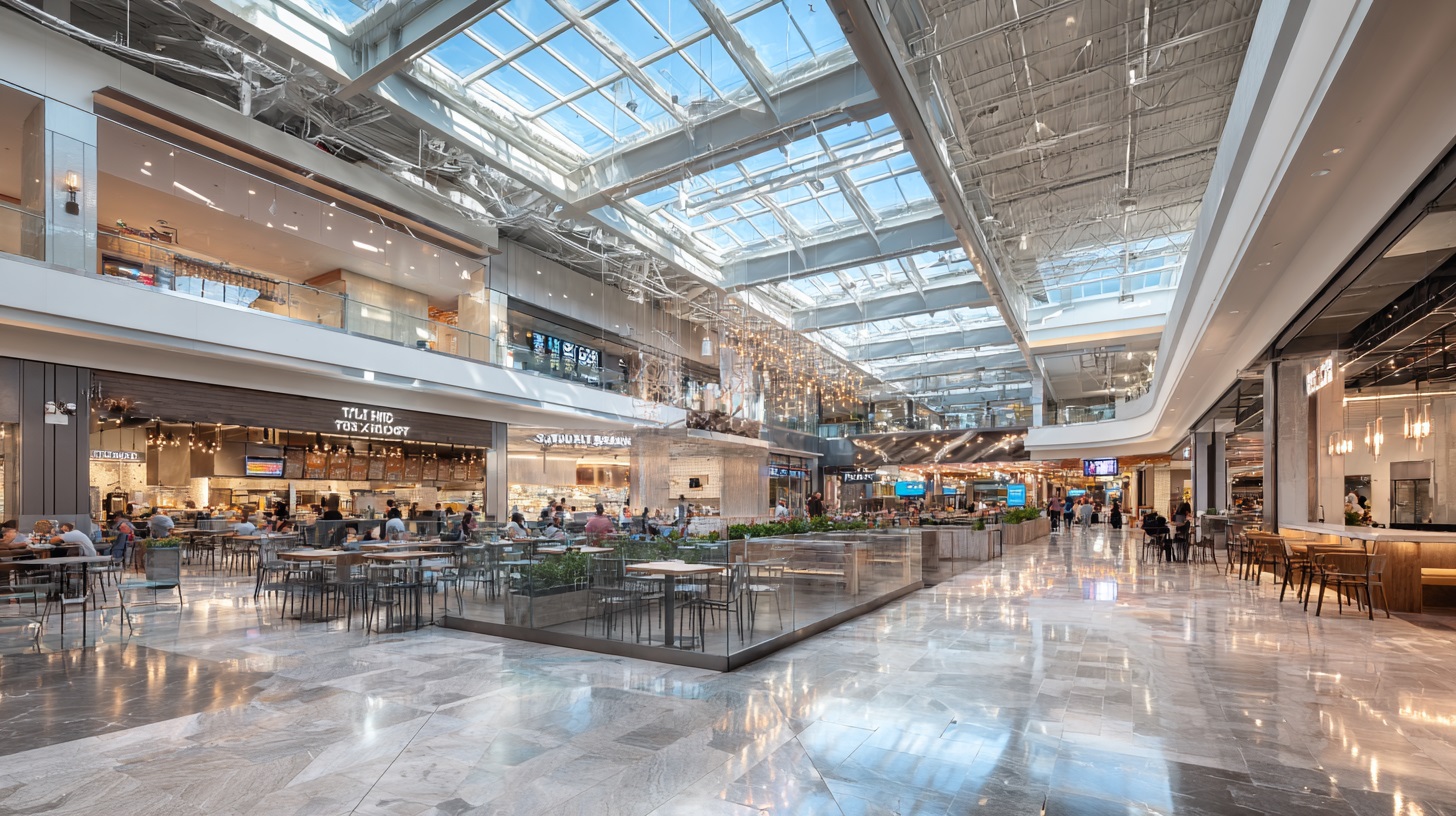

Стеклянные экраны в зонах питания выполняют функцию визуального зонирования при сохранении ощущения открытого пространства. Высота экранов составляет 1600-2000 мм в зависимости от планировочного решения. Применяется триплекс с матированной или декорированной поверхностью для создания приватности.

Ограждения летних кафе внутри торговых центров требуют повышенной устойчивости к механическим воздействиям. Используется закаленное стекло толщиной 10 мм с защитной пленкой против граффити, которая может периодически заменяться без демонтажа основного стекла.

Системы крепления и узлы сопряжения

Точечное крепление

Система "паук" представляет собой точечные фиксаторы из нержавеющей стали, передающие нагрузки от стекла на несущую конструкцию через сверления диаметром 12-19 мм. Количество точек крепления рассчитывается исходя из несущей способности одной точки 1,5-2,0 кН и распределения нагрузок по площади стеклянной панели.

Узел точечного крепления включает: втулку из нержавеющей стали, установленную в отверстие в стекле; болт с контргайкой; резиновые прокладки для компенсации температурных деформаций; декоративные накладки. Момент затяжки болтов составляет 15-20 Н⋅м для исключения концентрации напряжений в стекле.

Линейное крепление

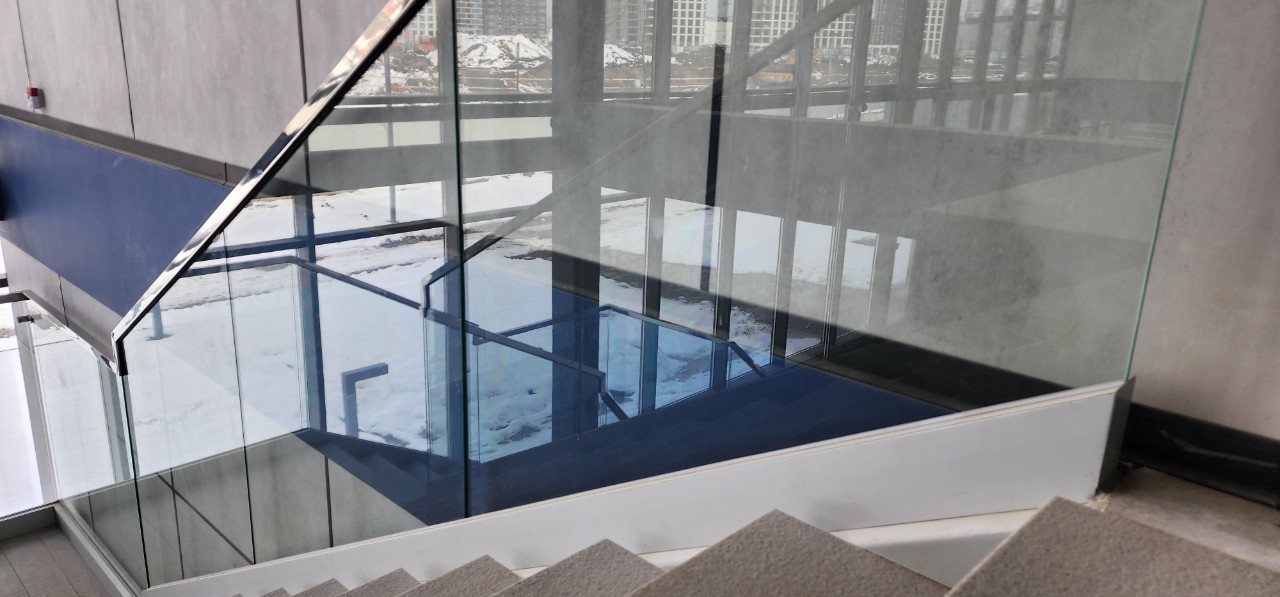

Зажимные профили применяются для крепления стеклянных панелей большой площади. Алюминиевый профиль охватывает кромку стекла по всему периметру, равномерно распределяя нагрузки. Ширина захвата составляет 20-25 мм при толщине стекла до 12 мм и 30-35 мм для триплекса толщиной свыше 16 мм.

Структурное крепление осуществляется с помощью структурного герметика на основе силикона, который обеспечивает передачу всех нагрузок от стекла на каркас. Ширина структурного шва составляет 6-20 мм в зависимости от действующих нагрузок. Применяется двухкомпонентный силиконовый герметик с модулем упругости 0,4-0,6 МПа.

Узлы сопряжения с основными конструкциями

Крепление к железобетонным перекрытиям осуществляется через закладные детали или химические анкеры. Закладные детали устанавливаются на стадии бетонирования и представляют собой стальные пластины толщиной 10-12 мм с приваренными анкерными стержнями диаметром 16-20 мм.

Химические анкеры применяются при реконструкции существующих зданий. Используются анкеры диаметром 12-16 мм с глубиной заделки не менее 10 диаметров. Несущая способность одного анкера составляет 15-25 кН в зависимости от марки бетона и условий нагружения.

Примыкание к металлическим конструкциям выполняется сваркой или болтовыми соединениями. При сварке применяются электроды типа Э42А с обязательной последующей зачисткой и окраской шва. Болтовые соединения выполняются высокопрочными болтами класса 8.8 или 10.9 с моментом затяжки согласно СП 16.13330.2017.

Требования безопасности

Механическая безопасность

Основным требованием безопасности является применение безопасного стекла, которое при разрушении не образует крупных острых осколков. Согласно ГОСТ 33000-2014, безопасным считается закаленное стекло, распадающееся на осколки размером не более 10 мм, или многослойное стекло, удерживающее осколки на полимерной пленке.

Испытания на ударную прочность проводятся по методике EN 12600 с использованием двойного шинного маятника массой 50 кг. Стекло класса безопасности 1B1 выдерживает удар энергией 900 Дж без сквозного пробития, что соответствует требованиям для ограждений в местах массового скопления людей.

Противопожарная безопасность

Стеклянные ограждения в путях эвакуации должны обеспечивать огнестойкость EI 30 (целостность и теплоизоляция в течение 30 минут). Применяется огнестойкое стекло с прозрачным гелем на основе силиката натрия, который при нагревании образует пеностеклянный слой, препятствующий распространению огня.

Многослойное огнестойкое стекло состоит из 2-5 листов обычного стекла, между которыми размещены слои огнезащитного геля толщиной 1-3 мм. При температуре 120-160°С гель вспучивается, образуя теплоизоляционный барьер. Общая толщина конструкции составляет 15-54 мм в зависимости от требуемого класса огнестойкости.

Эвакуационные требования

Стеклянные ограждения не должны препятствовать эвакуации людей при чрезвычайных ситуациях. В конструкции предусматриваются эвакуационные проемы шириной не менее 0,9 м через каждые 30 м длины ограждения. Эвакуационные двери оборудуются системами автоматического открывания при срабатывании пожарной сигнализации.

Аварийное разрушение стекла предусматривается в критических зонах с помощью специальных молотков с керамическим наконечником, размещаемых в легкодоступных местах. Места установки аварийных молотков обозначаются соответствующими знаками согласно ГОСТ Р 12.4.026.

Особенности монтажа в торговых центрах

Организация работ в действующих объектах

Монтаж стеклянных ограждений в действующих торговых центрах требует особого подхода к организации работ для минимизации воздействия на торговый процесс. Работы планируются в ночное время с 22:00 до 8:00 или в технические дни, когда торговый центр закрыт для посетителей.

Логистическая схема предусматривает использование грузовых лифтов и служебных проходов для доставки материалов. Стеклянные панели большого размера транспортируются с помощью вакуумных подъемников грузоподъемностью до 500 кг. Зона производства работ ограждается временными перегородками с шумопоглощающими свойствами.

Технология монтажа

Подготовительный этап включает геодезическую разметку мест установки закладных деталей и стоек с точностью ±2 мм. Выполняется контроль геометрии несущих конструкций и при необходимости корректировка проектных решений. Подготавливаются временные опорные конструкции для монтажа стеклянных панелей большого размера.

Монтаж каркаса начинается с установки нижних опорных элементов, которые выставляются по уровню с помощью регулировочных винтов. Вертикальные стойки устанавливаются с контролем отклонений от вертикали не более 1 мм на 1 м высоты. Соединения элементов каркаса выполняются с применением резьбового крепежа с фиксацией резьбы анаэробными герметиками.

Установка стеклянных панелей производится с помощью вакуумных присосок или специальных захватов. Панели устанавливаются снизу вверх с промежуточным креплением каждого элемента. Зазоры между стеклом и каркасом герметизируются структурным силиконовым герметиком с временем полимеризации 24-48 часов.

Контроль качества монтажа

Эксплуатация и обслуживание

Система доступа для очистки

Стеклянные ограждения в торговых центрах требуют регулярной очистки для поддержания презентабельного внешнего вида. Предусматривается система доступа, включающая стационарные анкерные точки для крепления страховочного оборудования промышленных альпинистов или передвижных подъемных платформ.

Стационарные фасадные подъемники устанавливаются для ограждений атриумов высотой более 10 м. Грузоподъемность подъемника составляет 300-500 кг при скорости перемещения 6-8 м/мин. Система управления предусматривает автоматическую остановку при превышении допустимых ветровых нагрузок.

Регламент обслуживания

Ежедневная очистка включает удаление пыли и поверхностных загрязнений с помощью микрофибровых салфеток и специальных моющих средств, не содержащих абразивных частиц. Применяются растворы на основе изопропилового спирта или аммиака в концентрации не более 5%.

Еженедельное обслуживание предусматривает проверку состояния уплотнений и герметизирующих швов. Контролируется отсутствие трещин в стекле, ослабления резьбовых соединений, коррозии металлических элементов. Выявленные дефекты устраняются в течение 24 часов.

Годовое техническое обслуживание включает полную проверку несущей способности креплений с помощью динамометрического ключа, контроль геометрических параметров конструкции, замену изношенных уплотнительных элементов. Составляется акт технического состояния с рекомендациями по дальнейшей эксплуатации.

Ремонт и замена элементов

Локальный ремонт стеклянных панелей выполняется методом полировки мелких царапин алмазными пастами или заменой поврежденного элемента. Демонтаж стеклянной панели производится в обратной последовательности относительно монтажа с обязательным применением защитных средств.

Замена структурного герметика выполняется каждые 15-20 лет в зависимости от условий эксплуатации. Старый герметик удаляется механическим способом с последующей очисткой поверхностей растворителем. Новый герметик наносится при температуре воздуха +5...+35°С и относительной влажности не более 80%.

Экономические аспекты проектирования

Формирование стоимости проекта

Стоимость стеклянных ограждений для торговых центров формируется из нескольких основных составляющих: проектирование (8-12% от общей стоимости), материалы (50-60%), изготовление (15-20%), монтаж (15-20%), пусконаладочные работы (3-5%).

Проектные работы включают разработку технических решений, выполнение прочностных расчетов, разработку рабочих чертежей и спецификаций. Стоимость проектирования составляет 2000-4000 руб/м² в зависимости от сложности конструкции и требований к расчетному обоснованию.

Факторы, влияющие на стоимость

Оптимизация проектных решений позволяет снизить стоимость проекта на 15-25% без ущерба для функциональности и безопасности. Применение типовых узлов и стандартных размеров стеклянных панелей снижает затраты на изготовление и монтаж.

Сравнительный анализ стоимости

Базовая стоимость стеклянных ограждений составляет:

• Простые балюстрады с закаленным стеклом: 12000-18000 руб/м²
• Ограждения с триплексом и точечным креплением: 20000-28000 руб/м²
• Структурные системы с огнестойким стеклом: 35000-50000 руб/м²
• Эксклюзивные решения с художественной обработкой: 60000-100000 руб/м²

Эксплуатационные расходы составляют 200-500 руб/м² в год и включают очистку, техническое обслуживание и текущий ремонт. Срок службы качественно выполненных стеклянных ограждений составляет 25-30 лет при соблюдении регламента обслуживания.

Гарантийные обязательства

Гарантийные сроки

Гарантийные обязательства на стеклянные ограждения дифференцируются по видам работ и материалов. На монтажные работы предоставляется гарантия 5 лет, на стеклянные панели - 10 лет, на алюминиевые конструкции - 10 лет, на фурнитуру и уплотнения - 3 года.

Расширенная гарантия предоставляется при заключении договора на техническое обслуживание и может составлять до 15 лет на основные конструктивные элементы. Гарантийные обязательства не распространяются на повреждения от механических воздействий, нарушения правил эксплуатации и форс-мажорных обстоятельств.

Гарантийное обслуживание

В течение гарантийного срока подрядчик обязуется устранять выявленные дефекты в сроки: критичные дефекты, влияющие на безопасность - в течение 24 часов; дефекты, влияющие на функциональность - в течение 72 часов; косметические дефекты - в течение 30 дней.

Гарантийные осмотры проводятся через 6, 12 и 24 месяца после окончания монтажных работ с составлением актов состояния конструкций. По результатам осмотров составляется перечень работ по устранению выявленных замечаний с указанием сроков выполнения.

Инновационные технологии и перспективы развития

Умные стеклянные системы

Современные торговые центры все чаще оснащаются интеллектуальными стеклянными ограждениями с изменяемыми оптическими свойствами. Электрохромное стекло позволяет регулировать светопропускание от 3% до 60% под воздействием низковольтного напряжения 3-5 В. Время переключения составляет 3-10 минут в зависимости от площади панели.

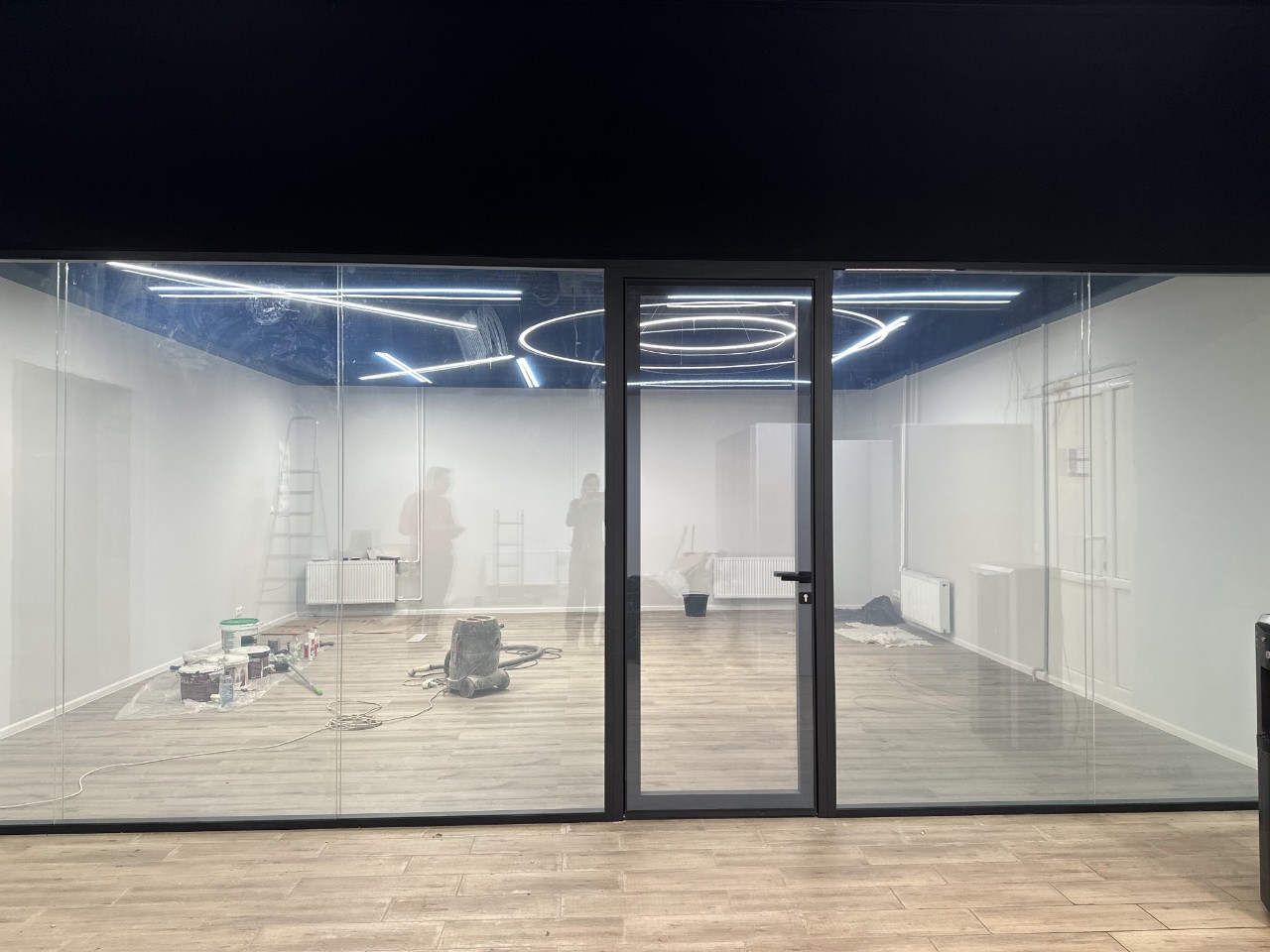

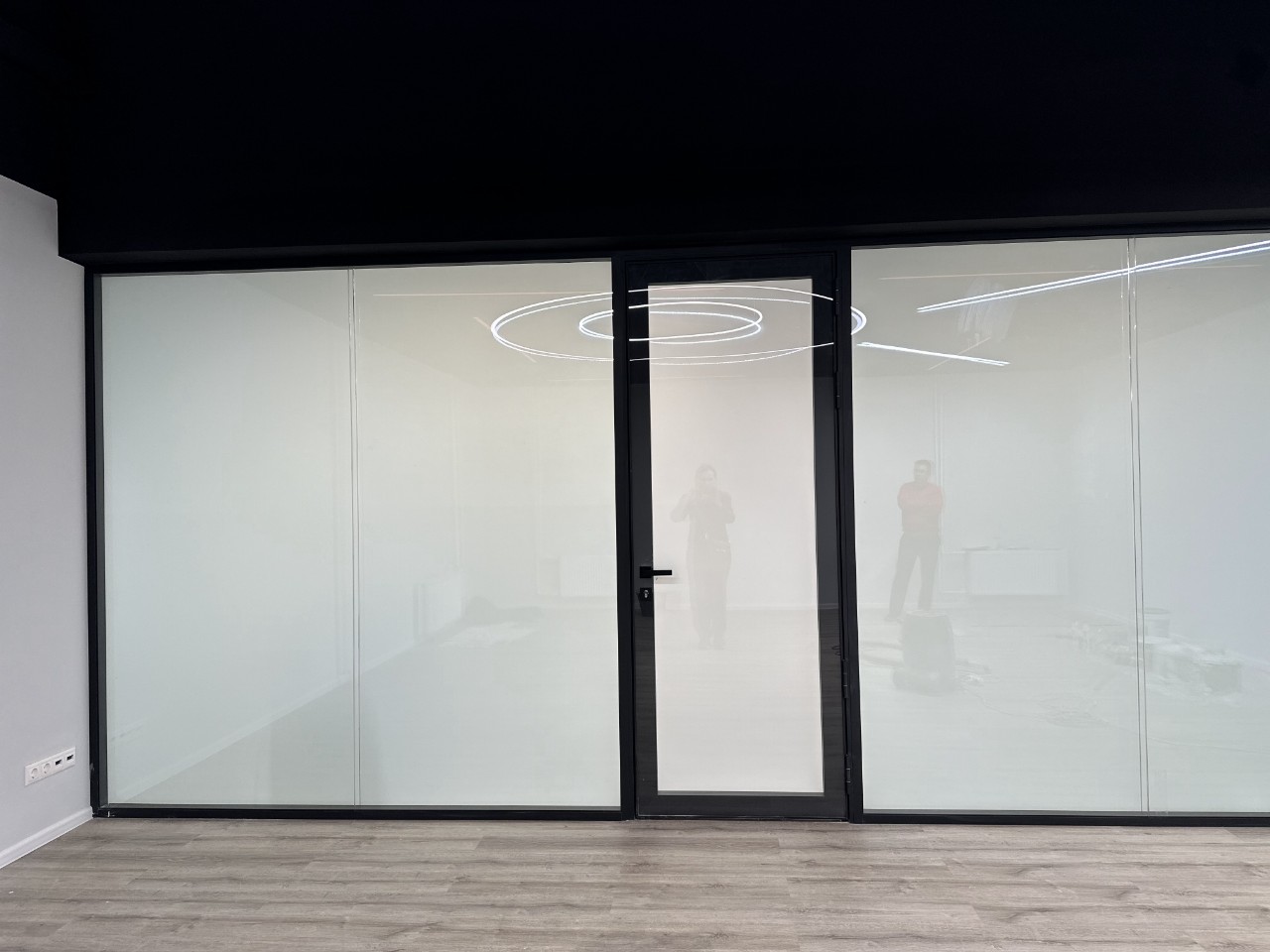

PDLC-стекло (полимерно-дисперсные жидкие кристаллы) обеспечивает мгновенное переключение между прозрачным и матовым состоянием. Технология применяется для создания приватных зон в open-space планировках торговых центров без установки дополнительных перегородок.

Интеграция с системами безопасности

Стеклянные ограждения интегрируются с системами видеонаблюдения и контроля доступа. Встроенные датчики давления в поручнях позволяют фиксировать попытки несанкционированного перелезания через ограждение. Чувствительность датчиков составляет 5-10 Н с временем срабатывания менее 1 секунды.

Система разрушения стекла по команде применяется в критических зонах для обеспечения эвакуации. Специальные пиротехнические устройства, встроенные в конструкцию ограждения, позволяют создать проем шириной 2-3 м за время менее 10 секунд при получении сигнала от системы пожарной сигнализации.

Экологические аспекты

Вторичная переработка стеклянных панелей позволяет сократить воздействие на окружающую среду. Закаленное стекло перерабатывается в стеклянную крошку для производства пеностекла и декоративных материалов. Триплекс требует предварительного разделения стекла и полимерной пленки с помощью специального оборудования.

Энергоэффективные покрытия на стеклянных поверхностях снижают теплопритоки от солнечной радиации на 40-60%. Селективные покрытия пропускают видимый свет, но отражают инфракрасное излучение, что позволяет сократить нагрузку на системы кондиционирования торгового центра.

Особенности проектирования для различных концепций ТЦ

Премиум-сегмент

Торговые центры премиум-класса требуют применения эксклюзивных материалов и технологий. Ультра-прозрачное стекло с содержанием железа менее 0,01% обеспечивает максимальную прозрачность без зеленоватого оттенка. Светопропускание составляет 91-92% против 83-85% для обычного стекла.

Художественная обработка стекла включает пескоструйную обработку, травление кислотами, нанесение керамических красок. Стоимость декорированного стекла превышает обычное в 2-4 раза, но создает уникальный архитектурный образ торгового пространства.

Семейные торговые центры

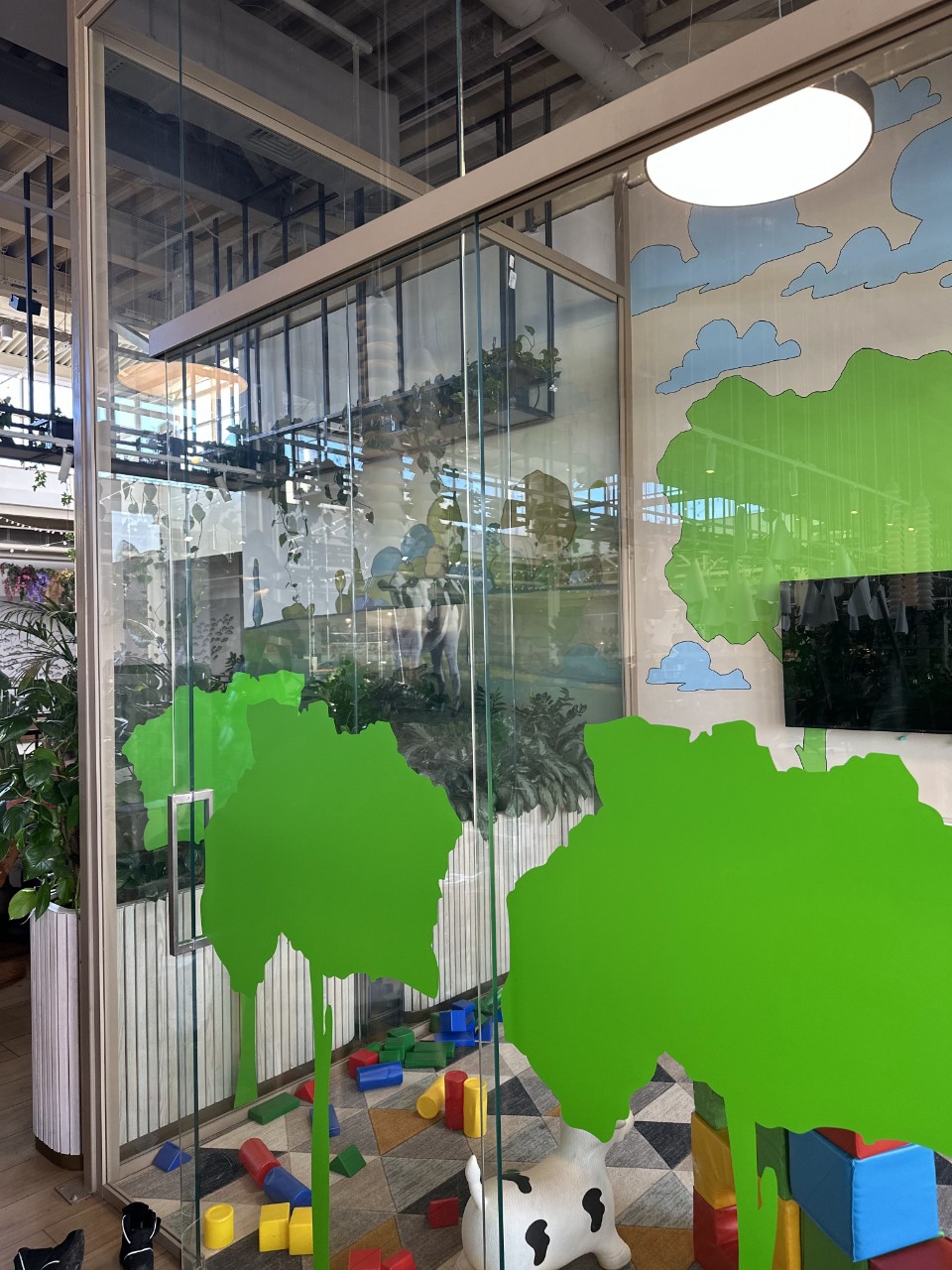

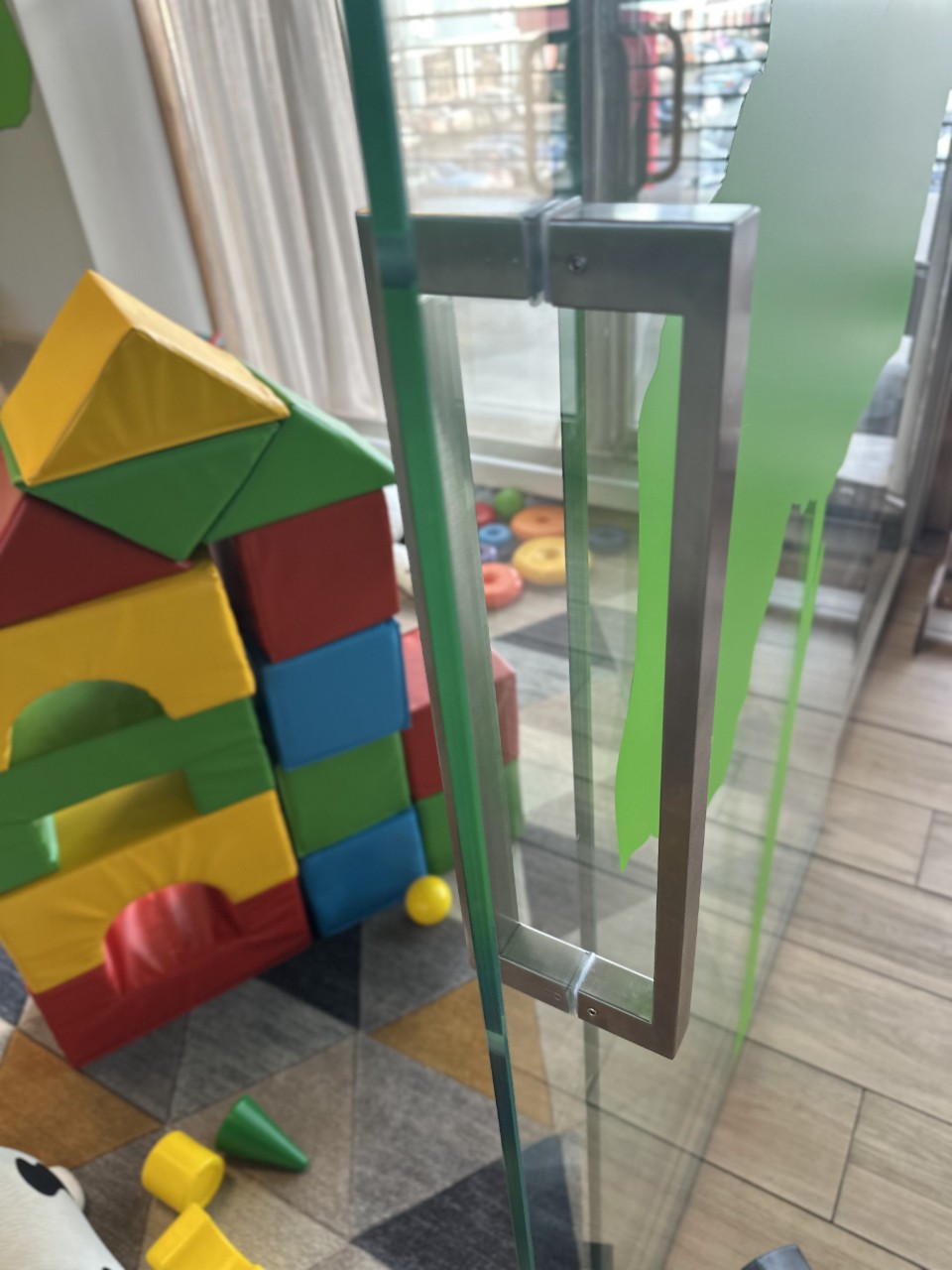

Специфика семейных ТЦ требует повышенного внимания к детской безопасности. Анти-детские замки на эвакуационных дверях предотвращают несанкционированное открывание детьми, но автоматически разблокируются при срабатывании пожарной сигнализации.

Цветовая маркировка стеклянных поверхностей на уровне роста детей (400-800 мм от пола) выполняется с помощью цветных виниловых пленок или керамической печати. Яркие полосы шириной 50-100 мм делают стеклянные ограждения более заметными для детей.

Аутлет-центры

Аутлет-центры с большими торговыми площадями требуют экономически эффективных решений. Модульные системы ограждений позволяют быстро перепланировать торговые зоны при смене арендаторов. Стандартная панель размером 1200х2400 мм может устанавливаться в различных конфигурациях.

Облегченные конструкции с применением поликарбоната вместо стекла снижают стоимость на 30-40% при сохранении основных функциональных свойств. Толщина поликарбоната составляет 10-16 мм при весе в 2-3 раза меньше стекла.

Региональные особенности применения

Сейсмические районы

В районах с сейсмичностью 7-9 баллов применяются специальные сейсмостойкие конструкции ограждений. Кинематические узлы в местах крепления к основным конструкциям здания компенсируют горизонтальные перемещения амплитудой до 50 мм без повреждения стеклянных панелей.

Гибкие соединения элементов каркаса выполняются с помощью эластомерных вставок, позволяющих конструкции деформироваться при сейсмических воздействиях. Расчет выполняется с учетом динамических коэффициентов согласно СП 14.13330.2018.

Климатические условия

Районы с большими температурными перепадами требуют учета температурных деформаций стеклянных панелей. Коэффициент линейного расширения стекла составляет 9×10⁻⁶ 1/°С, что для панели длиной 3 м при перепаде температур 60°С даает удлинение 1,6 мм.

Компенсационные швы предусматриваются через каждые 12-15 м длины ограждения. Ширина шва составляет 15-25 мм с заполнением эластичным герметиком на основе силикона или полиуретана.

Контроль качества и приемка работ

Входной контроль материалов

Все стеклянные панели подлежат входному контролю на соответствие проектным требованиям и нормативным документам. Геометрические параметры проверяются с точностью ±1 мм для размеров до 2000 мм и ±2 мм для больших размеров. Отклонения от плоскости не должны превышать 3 мм на длине 2000 мм.

Оптические дефекты оцениваются согласно ГОСТ 33000-2014. Допускаются: пузыри диаметром до 1 мм в количестве не более 5 шт. на 1 м²; царапины длиной до 25 мм и шириной до 0,1 мм; точечные включения размером до 0,5 мм в количестве не более 3 шт. на 1 м².

Операционный контроль монтажа

Приемочные испытания

Статические испытания выполняются на 5% смонтированных ограждений путем приложения нагрузки 1,5 от нормативного значения. Нагрузка прикладывается равномерно по длине поручня с помощью гидравлических домкратов. Время выдержки под нагрузкой составляет 10 минут.

Динамические испытания проводятся для ограждений эскалаторов путем создания вибрационного воздействия с частотой 2-5 Гц и амплитудой 2-5 мм. Контролируется отсутствие резонансных явлений и ослабления креплений.

Проектирование и изготовление стеклянных ограждений для торговых центров представляет собой комплексную инженерную задачу, требующую глубокого понимания нормативных требований, конструктивных особенностей и специфики эксплуатации коммерческих объектов. Правильный выбор материалов, систем крепления и технологии монтажа обеспечивает долговечность, безопасность и эстетическую привлекательность стеклянных конструкций.

Современные тенденции развития отрасли направлены на интеграцию интеллектуальных технологий, повышение энергоэффективности и экологичности применяемых решений. Внедрение BIM-технологий в проектирование позволяет оптимизировать конструктивные решения и сократить сроки реализации проектов.

Экономическая эффективность стеклянных ограждений достигается за счет оптимизации проектных решений, применения типовых конструктивных элементов и качественного выполнения монтажных работ. Соблюдение регламента технического обслуживания обеспечивает расчетный срок службы конструкций 25-30 лет при минимальных эксплуатационных затратах.

Перспективы развития отрасли связаны с внедрением новых материалов, совершенствованием технологий обработки стекла и интеграцией с системами "умного здания". Растущие требования к энергоэффективности и экологичности зданий стимулируют разработку инновационных решений в области стеклянных конструкций для торговой недвижимости.
