Современная архитектура бизнес-центров характеризуется стремлением к максимальной открытости пространства, обилию естественного света и созданию престижного визуального образа. Стеклянные ограждения стали неотъемлемым элементом проектирования коммерческой недвижимости класса А и В+, обеспечивая не только эстетическую привлекательность, но и высокие эксплуатационные характеристики зданий. Правильный выбор конструктивных решений и технологий остекления напрямую влияет на энергоэффективность здания, комфорт пользователей и общую стоимость жизненного цикла объекта.
Содержание
- Техническая классификация и типология стеклянных ограждений
- Нормативные требования и стандарты
- Проектные решения для бизнес-центров
- Технические характеристики и требования
- Технология изготовления стеклопакетов
- Технология монтажа стеклянных ограждений
- Особенности проектирования для различных функциональных зон
- Контроль качества и приемка работ
- Эксплуатация и техническое обслуживание
- Перспективы развития технологий
- Экономические аспекты
Проектирование стеклянных ограждений для бизнес-центров требует комплексного подхода, учитывающего множество технических факторов: от несущих характеристик конструкций до требований противопожарной безопасности. Современные технологии позволяют реализовывать сложные архитектурные решения с применением крупноформатных стеклопакетов, интеллектуальных систем солнцезащиты и высокотехнологичных алюминиевых профильных систем.
Техническая классификация и типология стеклянных ограждений
Конструктивные системы остекления
Стеклянные ограждения бизнес-центров классифицируются по конструктивному принципу крепления стекла к несущему каркасу здания. Основные типы систем:
Структурное остекление представляет собой систему, где стеклопакеты приклеиваются к алюминиевому каркасу при помощи структурных герметиков, образуя монолитную ограждающую конструкцию без видимых снаружи элементов крепления. Данная технология обеспечивает максимальную площадь остекления и создает эффект сплошной стеклянной поверхности.
Полуструктурное остекление сочетает структурное приклеивание стекла по одной или двум сторонам с механическим креплением по остальным. Такое решение позволяет снизить требования к точности изготовления и монтажа при сохранении современного внешнего вида фасада.
Навесные фасадные системы с механическим креплением стеклопакетов являются наиболее традиционным и надежным решением. Стекло устанавливается в алюминиевые рамы с последующим уплотнением и фиксацией прижимными планками.
Профильные системы
| Тип системы | Глубина профиля, мм | Максимальный размер стеклопакета, мм | Коэффициент теплопередачи, Вт/(м²·К) |
|---|---|---|---|
| Структурная | 50-65 | 3000×6000 | 0,8-1,2 |
| Полуструктурная | 50-60 | 2500×5000 | 1,0-1,4 |
| Традиционная навесная | 65-85 | 2000×4000 | 1,2-1,8 |
Безрамное остекление применяется для создания максимально прозрачных ограждений в атриумах и входных группах. Стеклопакеты соединяются между собой при помощи структурных герметиков или специальных коннекторов без использования видимых алюминиевых профилей.
Типы применяемого стекла
Выбор типа стекла определяется функциональным назначением помещений, климатическими условиями и требованиями энергоэффективности:
Флоат-стекло толщиной 6-12 мм применяется в качестве базового материала для изготовления стеклопакетов. Для бизнес-центров используется исключительно стекло первого сорта с минимальными оптическими искажениями.
Закаленное стекло обязательно для применения в ограждениях высотой более 0,8 м от уровня пола согласно требованиям ГОСТ 33000-2014. Процесс закалки увеличивает прочность стекла в 5-7 раз по сравнению с обычным флоат-стеклом.
Триплекс (многослойное стекло) применяется в зонах повышенных требований безопасности. Конструкция из двух и более листов стекла, соединенных полимерной пленкой, обеспечивает сохранение целостности ограждения при разрушении.

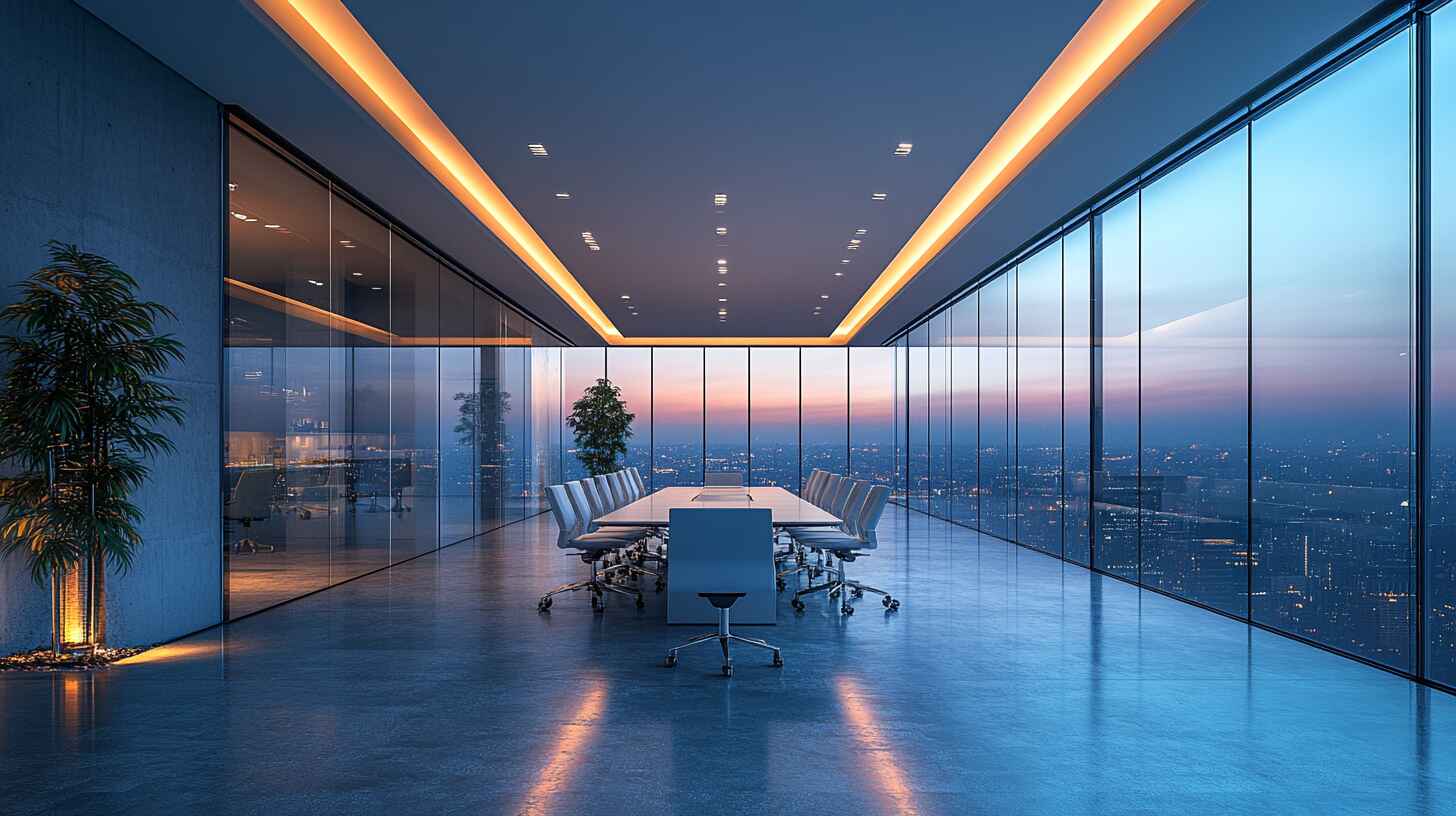

Энергосберегающие стекла с низкоэмиссионными покрытиями (Low-E) являются стандартом для современных бизнес-центров. Коэффициент эмиссии таких стекол составляет 0,03-0,15 против 0,84 у обычного стекла.
Нормативные требования и стандарты
Строительные нормы
Проектирование стеклянных ограждений бизнес-центров регулируется комплексом нормативных документов:
- СП 13-102-2003 "Правила обследования несущих строительных конструкций зданий и сооружений"
- ГОСТ 33000-2014 "Стекло и изделия из него. Правила приемки и методы контроля качества"
- СП 56.13330.2011 "Производственные здания"
- СП 118.13330.2012 "Общественные здания и сооружения"
Ветровые нагрузки рассчитываются согласно СП 20.13330.2016 с учетом высотности здания, аэродинамических коэффициентов и географического расположения объекта. Для бизнес-центров высотой свыше 75 м требуется проведение аэродинамических испытаний в аэродинамической трубе.
Сейсмические воздействия учитываются в соответствии с СП 14.13330.2018 для зданий, расположенных в сейсмически активных регионах. Конструкция ограждений должна обеспечивать совместную работу с несущим каркасом здания при горизонтальных деформациях.
Требования пожарной безопасности
Стеклянные ограждения в бизнес-центрах должны соответствовать требованиям Федерального закона №123-ФЗ "Технический регламент о требованиях пожарной безопасности":
| Функциональная зона | Класс конструктивной пожарной опасности | Предел огнестойкости, мин | Тип противопожарного стекла |
|---|---|---|---|
| Офисные помещения | К0-К1 | EI 15-30 | Огнестойкое многослойное |
| Пути эвакуации | К0 | EI 45-60 | Огнестойкий триплекс |
| Атриумы | К0-К1 | EI 30-45 | Специальное огнестойкое |
| Технические помещения | К0 | EI 60-90 | Армированное огнестойкое |
Противопожарные стекла изготавливаются с применением специальных интумесцентных слоев или огнестойких гелей, которые при нагревании образуют теплоизолирующий барьер.
Системы дымоудаления интегрируются в конструкцию стеклянных ограждений через специальные створки с автоматическим открыванием при срабатывании пожарной сигнализации.
Энергоэффективность и теплотехнические требования
Согласно СП 50.13330.2012 "Тепловая защита зданий", стеклянные ограждения должны обеспечивать нормируемое сопротивление теплопередаче:
- Для климатической зоны I: R₀ ≥ 0,65 м²·К/Вт
- Для климатической зоны II: R₀ ≥ 0,55 м²·К/Вт
- Для климатической зоны III: R₀ ≥ 0,45 м²·К/Вт
Коэффициент теплопередачи стеклопакетов для энергоэффективных зданий не должен превышать 1,1 Вт/(м²·К) для двухкамерных конструкций с аргоновым заполнением и низкоэмиссионными покрытиями.
Проектные решения для бизнес-центров
Архитектурные особенности
Архитектура современных бизнес-центров предъявляет особые требования к стеклянным ограждениям:
Крупноформатное остекление с минимальным количеством видимых стыков создает эффект монолитной стеклянной поверхности. Максимальные размеры стеклопакетов ограничены возможностями транспортировки и монтажа: 3500×6000 мм для структурного остекления.
Криволинейные поверхности требуют применения гнутых стеклопакетов или сегментного остекления с малыми радиусами кривизны. Минимальный радиус гибки составляет 1500 мм для стекла толщиной 6 мм.
Двойные фасады применяются в высокотехнологичных бизнес-центрах для повышения энергоэффективности и улучшения акустического комфорта. Воздушная прослойка между внешним и внутренним остеклением составляет 600-1200 мм.
Влияние высотности на конструктивные решения
| Высота здания, м | Особенности проектирования | Тип профильной системы | Толщина стекла, мм |
|---|---|---|---|
| До 25 | Стандартные ветровые нагрузки | Навесная, полуструктурная | 6-8 |
| 25-75 | Повышенные ветровые нагрузки | Структурная, навесная усиленная | 8-10 |
| 75-150 | Аэродинамические испытания | Структурная специальная | 10-12 |
| Свыше 150 | Индивидуальное проектирование | Уникальные системы | 12-15 |
Температурные деформации алюминиевых профилей при перепаде температур 80°С составляют до 24 мм на 10 м длины. Компенсация осуществляется через систему температурных швов и подвижных соединений.
Функциональное зонирование
Офисные зоны требуют обеспечения максимального естественного освещения при контроле поступления солнечной энергии. Коэффициент светопропускания стеклопакетов должен составлять не менее 70% для создания комфортной рабочей среды.
Входные группы и атриумы проектируются с применением максимально прозрачных конструкций. Высота остекления может достигать 15-20 м, что требует применения специальных несущих систем и закаленного стекла увеличенной толщины.
Переговорные и конференц-залы оборудуются стеклянными перегородками с регулируемой прозрачностью (смарт-стекло) или интегрированными жалюзи для обеспечения конфиденциальности.
Технические характеристики и требования
Несущая способность и деформативность
Расчет несущей способности стеклянных ограждений выполняется согласно СП 128.13330.2012 "Алюминиевые конструкции":
Предельные прогибы стеклопакетов не должны превышать:
- L/60 для обычных условий эксплуатации
- L/80 для повышенных требований к деформативности
- L/100 для структурного остекления
где L - максимальный размер стеклопакета.
Расчетные нагрузки включают:
- Ветровое давление: 0,23-0,85 кН/м² в зависимости от высоты и района строительства
- Собственный вес конструкции: 40-80 кг/м² для различных типов остекления
- Снеговая нагрузка на наклонные поверхности: до 2,4 кН/м²
- Температурные воздействия: ±40°С от средней температуры монтажа
Тепло- и звукоизоляционные характеристики
| Тип стеклопакета | Формула | Rт, м²·К/Вт | Rw, дБ | Применение |
|---|---|---|---|---|
| Двухкамерный стандартный | 4-16-4-16-4 | 0,32 | 31 | Стандартные офисы |
| Энергосберегающий | 4Low-E-16Ar-4-16Ar-4 | 0,71 | 33 | Энергоэффективные здания |
| Акустический | 6-12-8,8триплекс-16-6 | 0,45 | 42 | Шумные магистрали |
| Солнцезащитный | 6тон-16Ar-4Low-E | 0,65 | 35 | Южные фасады |
Коэффициент солнцезащиты (g-фактор) современных стеклопакетов варьируется от 0,28 до 0,60, что позволяет контролировать поступление солнечной энергии и снижать нагрузку на системы кондиционирования.
Светотехнические характеристики
Коэффициент светопропускания определяет количество естественного света, проникающего в помещение:
- Обычное флоат-стекло: τv = 0,90
- Энергосберегающее стекло: τv = 0,70-0,80
- Тонированное стекло: τv = 0,15-0,50
- Зеркальное стекло: τv = 0,08-0,20
Индекс цветопередачи качественных стеклопакетов должен быть не менее Ra = 95 для сохранения естественного восприятия цветов в офисных помещениях.
Технология изготовления стеклопакетов
Производственный процесс
Изготовление стеклопакетов для бизнес-центров осуществляется на автоматизированных линиях с компьютерным управлением:
Резка стекла выполняется на станках с ЧПУ с точностью ±1 мм. Для крупноформатных стеклопакетов применяется лазерная резка, обеспечивающая идеально ровные кромки без микросколов.

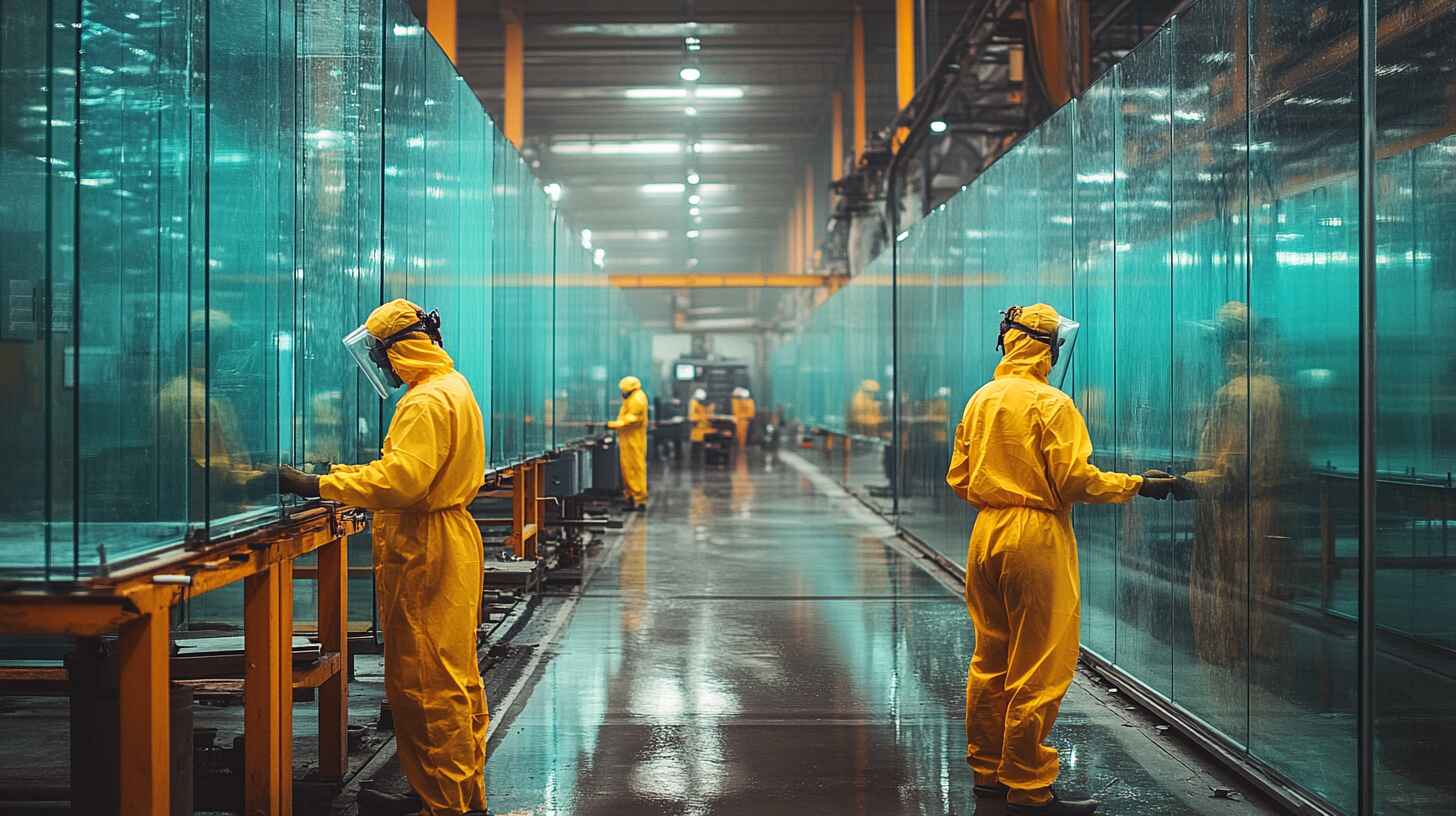

Обработка кромок включает шлифовку и полировку для исключения концентраторов напряжений. Качество обработки контролируется по ГОСТ 111-2014.
Закалка стекла производится в горизонтальных печах при температуре 650-700°С с последующим быстрым охлаждением. Равномерность напряжений контролируется поляризационным методом.
Нанесение покрытий осуществляется методом магнетронного распыления в вакуумных камерах. Низкоэмиссионные покрытия наносятся слоями толщиной 100-200 нм.
Сборка стеклопакетов
Герметизация первичного контура выполняется бутиловым герметиком с адгезией не менее 0,5 МПа. Ширина герметизирующего слоя составляет 3-5 мм в зависимости от размеров стеклопакета.
Установка дистанционных рамок из алюминия или композитных материалов с молекулярным ситом для поглощения остаточной влаги. Высота рамки определяется требованиями к теплоизоляции: 16-20 мм для энергоэффективных конструкций.
Заполнение межстекольного пространства инертными газами (аргон, криптон) повышает теплоизоляционные свойства на 25-30%. Концентрация аргона должна составлять не менее 85%.
Вторичная герметизация полисульфидными или силиконовыми герметиками обеспечивает долговременную защиту от проникновения влаги и газообмена.
Контроль качества
| Параметр | Метод контроля | Допустимые отклонения |
|---|---|---|
| Геометрические размеры | Измерительный | ±1 мм |
| Плоскостность | Щуповой | ±2 мм на 1 м |
| Герметичность | Гелиевый течеискатель | < 10⁻⁶ мбар·л/с |
| Концентрация газа | Газоанализатор | > 85% |
| Прочность уплотнения | Испытание на отрыв | > 0,5 МПа |
Технология монтажа стеклянных ограждений
Подготовительные работы
Геодезическая разбивка осуществляется с точностью ±2 мм для обеспечения правильной геометрии фасада. Контрольные точки закрепляются на несущих конструкциях здания.
Проверка готовности несущих конструкций включает контроль прочности бетона (не менее 70% проектной), отклонений от вертикали (не более 10 мм на этаж), готовности закладных деталей.
Доставка и складирование крупноформатных стеклопакетов требует специального транспорта с пневматическими присосками и А-образных стеллажей для вертикального хранения.
Монтажные операции
Установка несущих кронштейнов выполняется согласно проектным отметкам с применением анкерных соединений класса прочности 8.8. Несущая способность одного кронштейна составляет 5-15 кН в зависимости от конструкции.
Монтаж направляющих профилей начинается с установки базовых горизонталей с контролем по лазерному нивелиру. Стыки профилей герметизируются структурными герметиками.
Установка стеклопакетов производится подъемными механизмами с вакуумными захватами. Для стеклопакетов массой свыше 300 кг применяются автокраны или строительные подъемники.
Фиксация и регулировка выполняется через систему опорных и фиксирующих элементов с возможностью трехмерной регулировки положения стеклопакета в пределах ±10 мм.
Герметизация и финишные работы
Наружная герметизация атмосферостойкими силиконовыми герметиками обеспечивает защиту от атмосферных воздействий. Глубина герметизирующего шва составляет 6-12 мм.
Внутренняя герметизация пароизоляционными герметиками предотвращает конденсацию влаги в конструкции ограждения.
Контроль качества монтажа включает проверку геометрических параметров, герметичности швов, отсутствия механических повреждений стекла.
Особенности проектирования для различных функциональных зон
Офисные помещения
Остекление офисных зон требует оптимального баланса между естественным освещением и энергоэффективностью:
Коэффициент естественной освещенности должен составлять не менее 1,5% согласно СП 52.13330.2016. Это достигается применением стеклопакетов с коэффициентом светопропускания не менее 70%.
Системы солнцезащиты интегрируются в конструкцию стеклопакетов или устанавливаются снаружи. Автоматические жалюзи в межстекольном пространстве обеспечивают регулировку освещенности без накопления пыли.
Открывающиеся элементы предусматриваются для естественной вентиляции из расчета 0,3 м² на 10 м² площади помещения. Применяются поворотно-откидные или раздвижные системы с автоматическим управлением.

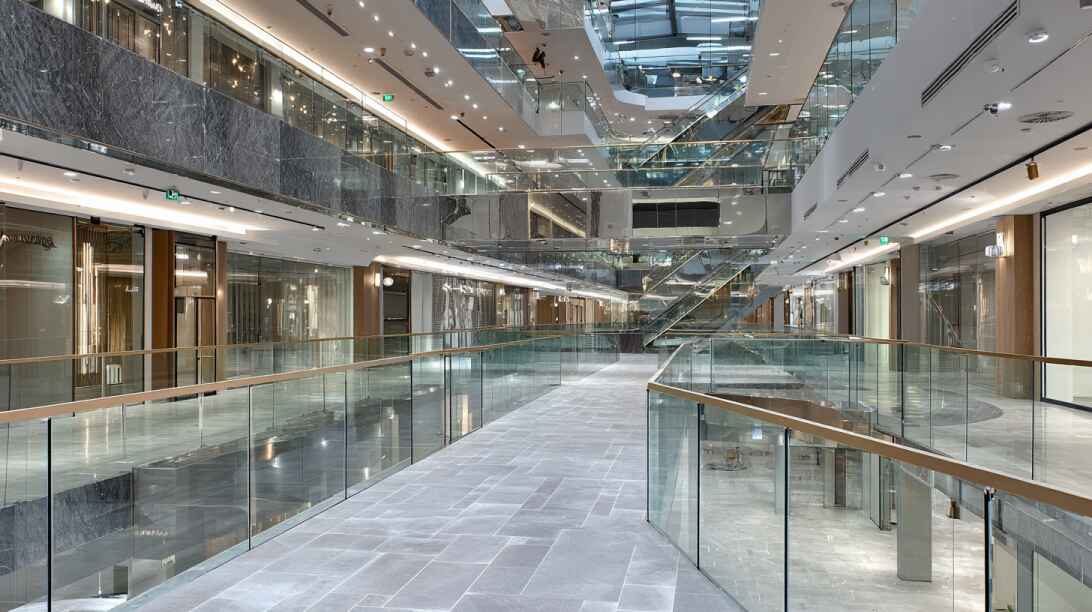

Атриумы и входные группы
Высотное остекление атриумов может достигать 20-25 м, что требует применения специальных конструктивных решений:
- Структурное остекление с усиленными несущими элементами
- Закаленное стекло толщиной 12-15 мм
- Система компенсации температурных деформаций
Естественная вентиляция атриумов обеспечивается автоматически открывающимися фрамугами в верхней части остекления площадью не менее 5% от площади пола атриума.
Система очистки крупноформатного остекления предусматривает монтаж направляющих для подвесных люлек или применение самоочищающихся стекол с фотокаталитическим покрытием.

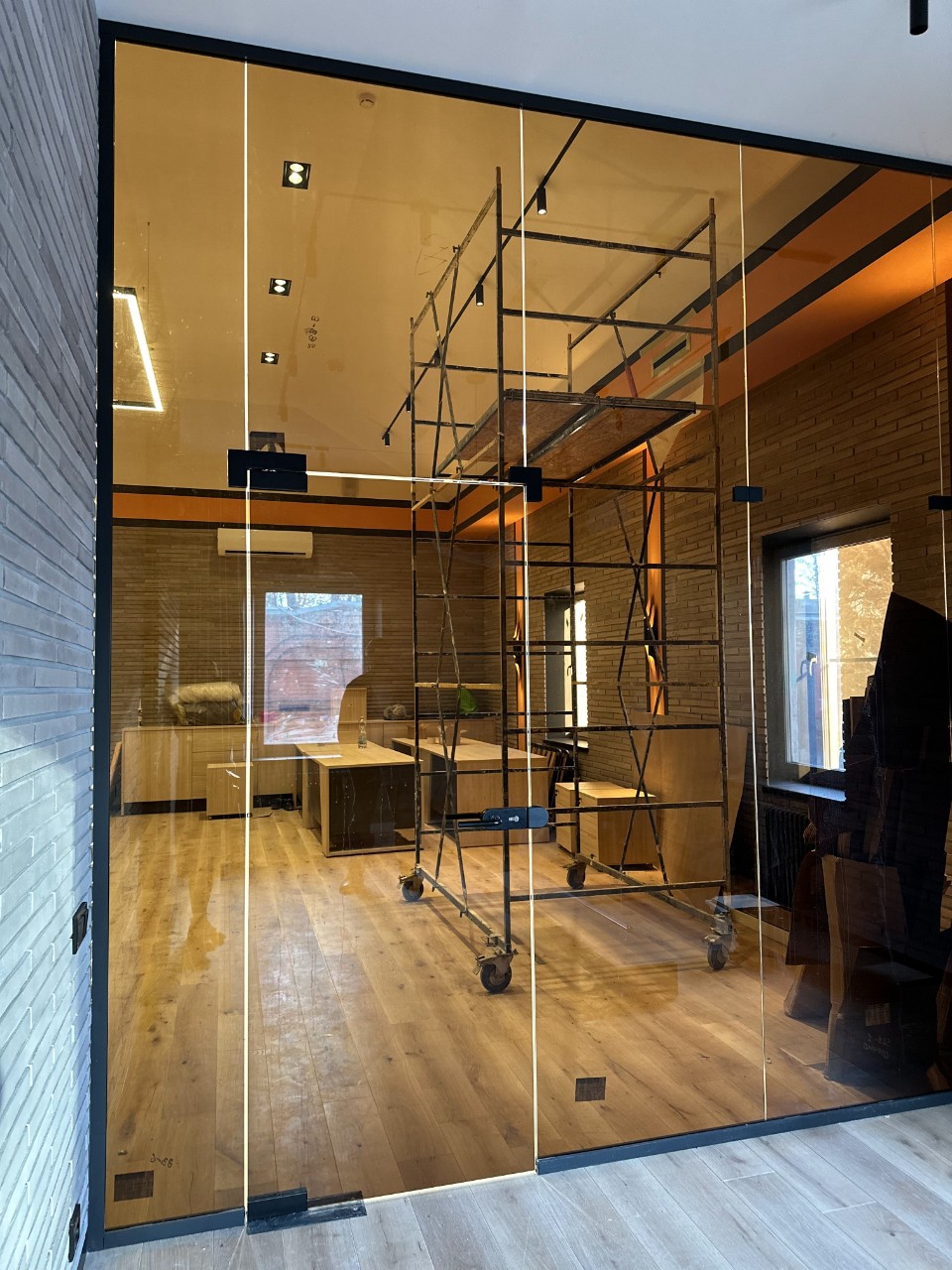

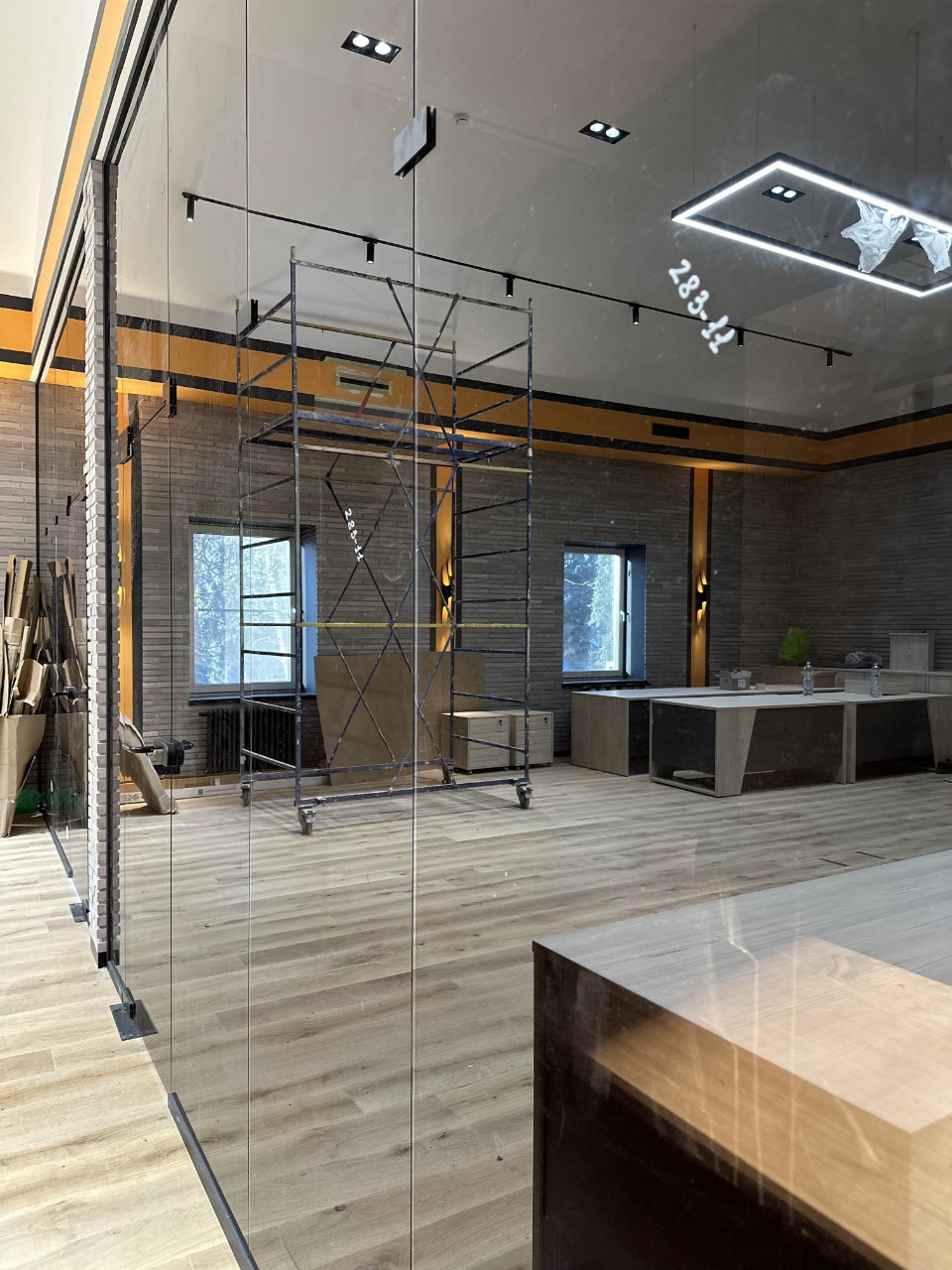

Переговорные и конференц-залы
Акустическое остекление переговорных зон выполняется стеклопакетами с индексом звукоизоляции Rw ≥ 42 дБ. Достигается применением стекол различной толщины и триплекса с акустической пленкой.
Регулируемая прозрачность обеспечивается смарт-стеклами на основе электрохромных или PDLC-технологий. Время переключения между прозрачным и матовым состоянием составляет 3-5 секунд.
Интеграция с инженерными системами включает скрытую прокладку кабелей управления освещением, жалюзи и системами мультимедиа в конструкции алюминиевых профилей.
Контроль качества и приемка работ
Входной контроль материалов
Стеклопакеты подвергаются 100% контролю геометрических параметров, внешнего вида и герметичности. Выборочно проверяются теплотехнические и светотехнические характеристики.
Алюминиевые профили контролируются на соответствие геометрических размеров (допуск ±0,1 мм), качества анодирования или порошкового покрытия, механических характеристик.
Герметизирующие материалы проверяются на соответствие технических характеристик, срока годности, условий хранения. Обязательно проведение адгезионных испытаний к стеклу и алюминию.
Контроль монтажных работ
| Контролируемый параметр | Метод контроля | Периодичность | Допустимые отклонения |
|---|---|---|---|
| Вертикальность установки | Теодолит, отвес | Каждый стеклопакет | ±3 мм на этаж |
| Горизонтальность профилей | Нивелир | Каждый ряд | ±2 мм на 6 м |
| Ширина швов | Измерительный | 20% швов | ±2 мм |
| Качество герметизации | Визуальный | 100% швов | Отсутствие пустот |
| Отсутствие повреждений | Визуальный | Каждый элемент | Недопустимы |
Испытания готовых конструкций
Испытания на воздухопроницаемость проводятся согласно ГОСТ 23166-2021 при давлении 600 Па. Воздухопроницаемость не должна превышать 1,5 кг/(м²·ч).
Испытания на водонепроницаемость выполняются при давлении воды 300 Па в течение 15 минут. Недопустимо проникновение воды в помещение.
Испытания на ветровую нагрузку проводятся циклически с давлением ±1500 Па. Остаточные деформации после снятия нагрузки не допускаются.
Эксплуатация и техническое обслуживание
Регламентное обслуживание
Очистка стеклянных поверхностей выполняется с периодичностью 2-4 раза в год в зависимости от загрязненности городской среды. Применяются специализированные моющие средства, не повреждающие низкоэмиссионные покрытия.
Обслуживание уплотнений включает проверку состояния герметиков с периодичностью один раз в год. Срок службы силиконовых герметиков составляет 15-20 лет при правильной эксплуатации.
Регулировка фурнитуры открывающихся элементов проводится ежегодно с проверкой усилий открывания (не более 30 Н), плотности прилегания, работы запорных механизмов.
Мониторинг технического состояния
Тепловизионное обследование выполняется один раз в 3-5 лет для выявления мостиков холода и нарушений теплоизоляции. Критическими являются участки с перепадом температур более 5°С.
Контроль герметичности стеклопакетов осуществляется визуально по отсутствию конденсата между стеклами и помутнения. При обнаружении разгерметизации стеклопакет подлежит замене.
Мониторинг деформаций несущих элементов проводится геодезическими методами с установлением контрольных реперов. Предельные деформации не должны превышать L/300.
Ремонт и реконструкция
Замена отдельных стеклопакетов возможна без демонтажа соседних элементов при использовании разборных профильных систем. Срок выполнения работ составляет 1-2 дня на один стеклопакет.
Модернизация энергетических характеристик может осуществляться установкой дополнительных низкоэмиссионных пленок или заменой стеклопакетов на более эффективные.
Интеграция новых технологий (смарт-стекла, фотоэлектрические элементы) возможна при реконструкции с частичной заменой профильных систем.
Перспективы развития технологий
Инновационные материалы
Вакуумные стеклопакеты представляют следующее поколение энергосберегающих технологий. Коэффициент теплопередачи составляет 0,3-0,5 Вт/(м²·К) при толщине всего 6-8 мм. Применение ограничено высокой стоимостью и сложностью производства.
Аэрогельные заполнители межстекольного пространства обеспечивают уникальные теплоизоляционные свойства при сохранении светопропускания. Коэффициент теплопроводности аэрогеля составляет 0,013 Вт/(м·К).
Графеновые покрытия открывают новые возможности для создания токопроводящих и нагревательных элементов в стеклопакетах. Толщина покрытия составляет всего несколько атомных слоев при высокой электропроводности.
Интеллектуальные системы
Адаптивные фасады с автоматическим управлением солнцезащитой, вентиляцией и освещением на основе данных метеостанций и датчиков освещенности повышают энергоэффективность на 25-40%.
Интеграция с системами "умного здания" позволяет оптимизировать работу инженерных систем с учетом реального времени использования помещений, погодных условий и предпочтений пользователей.
Предиктивная аналитика состояния конструкций на основе IoT-датчиков и искусственного интеллекта обеспечивает переход от планового к условно-ориентированному обслуживанию.
Экономические аспекты
Стоимость различных типов остекления
| Тип остекления | Стоимость материалов, ₽/м² | Стоимость монтажа, ₽/м² | Общая стоимость, ₽/м² |
|---|---|---|---|
| Навесной фасад стандартный | 8 000-12 000 | 3 000-4 000 | 11 000-16 000 |
| Полуструктурное остекление | 12 000-18 000 | 4 000-6 000 | 16 000-24 000 |
| Структурное остекление | 15 000-25 000 | 6 000-8 000 | 21 000-33 000 |
| Двойной фасад | 25 000-40 000 | 8 000-12 000 | 33 000-52 000 |
Жизненный цикл и окупаемость
Срок службы качественных стеклянных ограждений составляет 25-30 лет при правильном проектировании и эксплуатации. Гарантийный срок на стеклопакеты - 10-15 лет, на алюминиевые конструкции - 20-25 лет.
Энергосберегающий эффект современного остекления снижает затраты на отопление и кондиционирование на 30-50% по сравнению с устаревшими конструкциями. Окупаемость дополнительных инвестиций в энергоэффективные технологии составляет 7-12 лет.
Стоимость эксплуатации включает регулярное обслуживание (150-300 ₽/м² в год), периодическую замену уплотнений (500-800 ₽/м² каждые 15 лет), возможную замену стеклопакетов (20-30% от первоначальной стоимости через 20-25 лет).
Влияние на стоимость недвижимости
Класс энергоэффективности А увеличивает рыночную стоимость коммерческой недвижимости на 10-15%. Современные стеклянные ограждения являются ключевым фактором достижения высокого класса энергоэффективности.
Престижность и привлекательность здания с качественным остеклением обеспечивает более высокие ставки аренды (премия 5-10%) и низкую вакантность офисных помещений.
Сертификация по международным стандартам (BREEAM, LEED, DGNB) требует применения высокоэффективных стеклянных ограждений и может увеличить стоимость объекта на 20-30%.
Стеклянные ограждения современных бизнес-центров представляют собой высокотехнологичные конструкции, требующие комплексного подхода на всех этапах - от проектирования до эксплуатации. Правильный выбор конструктивных решений, материалов и технологий монтажа определяет не только внешний вид здания, но и его энергоэффективность, комфорт пользователей и экономическую эффективность в долгосрочной перспективе. Современные требования к энергосбережению, экологичности и интеллектуальному управлению зданиями делают применение передовых технологий остекления не просто желательным, но необходимым условием создания конкурентоспособной коммерческой недвижимости. Инвестиции в качественные стеклянные ограждения окупаются через снижение эксплуатационных расходов, повышение привлекательности объекта для арендаторов и рост его рыночной стоимости.
