Стеклянные ограждения для балконов

Стеклянные ограждения балконов в последние десятилетия стали неотъемлемой частью современной архитектуры жилых и коммерческих зданий. Эволюция от традиционных металлических конструкций к стеклянным системам обусловлена не только эстетическими предпочтениями, но и значительными техническими преимуществами: максимальной светопроницаемостью, визуальным расширением пространства, устойчивостью к коррозии и минимальными требованиями к техническому обслуживанию.

Современные технологии производства и обработки стекла позволяют создавать ограждения, которые полностью соответствуют строгим требованиям строительных норм по безопасности и прочности, при этом обеспечивая архитектурную выразительность фасадов. Правильно спроектированные и смонтированные стеклянные ограждения способны выдерживать экстремальные ветровые нагрузки, температурные колебания и механические воздействия на протяжении десятилетий эксплуатации.

Классификация стеклянных ограждений балконов

Современные стеклянные балконные ограждения классифицируются по нескольким основным признакам, определяющим их конструктивные особенности и область применения.

Рамные ограждения

Рамные системы представляют собой конструкции, в которых стеклянные панели закреплены в алюминиевых или стальных профилях. Основные преимущества данного типа включают высокую технологичность монтажа, возможность интеграции различных функциональных элементов (вентиляционных решеток, открывающихся створок) и относительно низкую стоимость изготовления.

Конструктивно рамные ограждения состоят из горизонтальных и вертикальных профилей, образующих каркас, в который устанавливаются стеклянные панели. Типовая толщина профилей составляет 50-80 мм при глубине 20-40 мм, что обеспечивает достаточную жесткость конструкции при оптимальном соотношении веса и прочности.

Безрамные ограждения

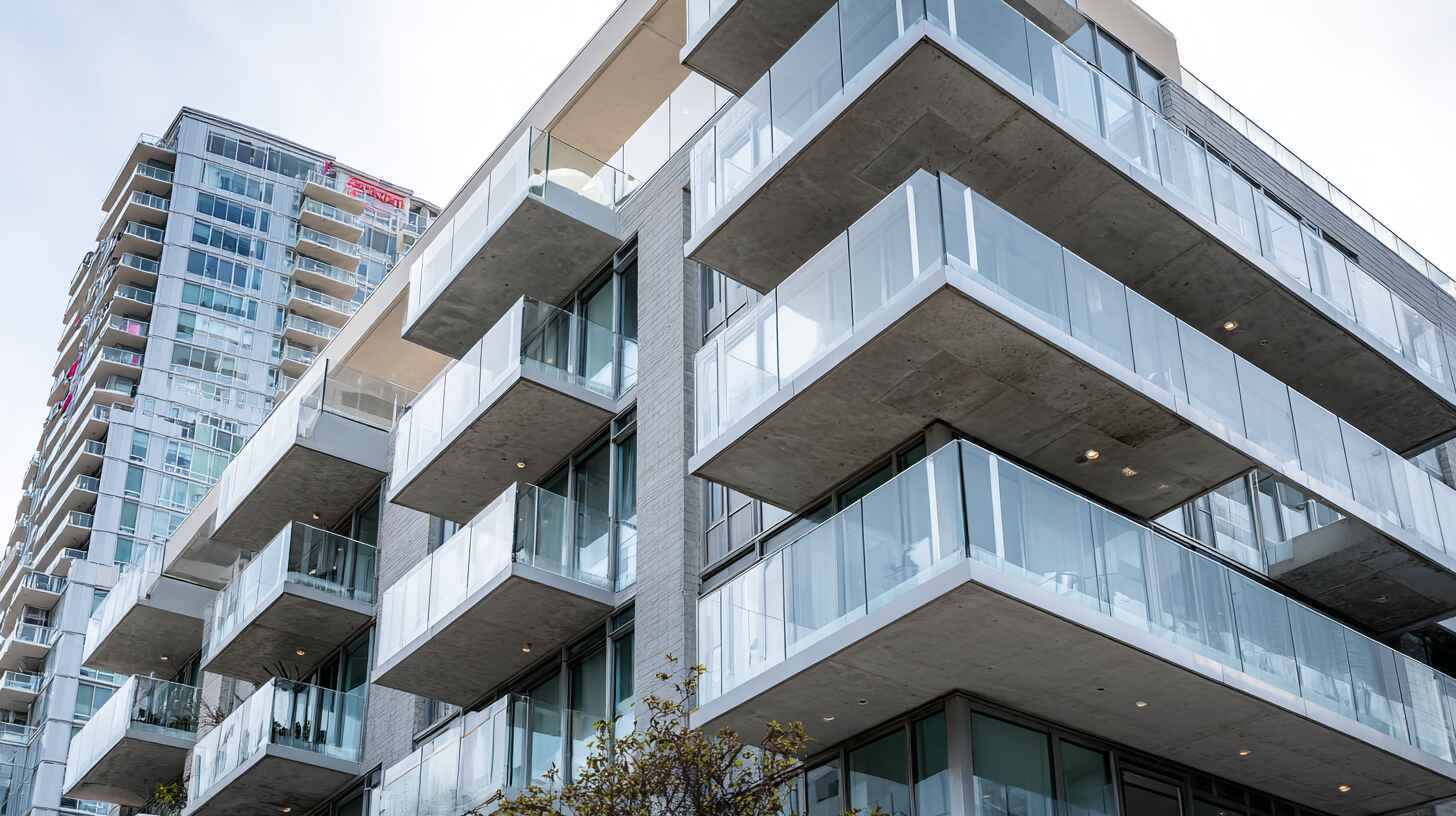

Безрамные (структурные) ограждения характеризуются отсутствием видимых несущих элементов со стороны фасада. Стеклянные панели крепятся непосредственно к несущим конструкциям балкона посредством специальных зажимных систем или точечного крепления.

Основное преимущество безрамных систем заключается в максимальной светопроницаемости и создании эффекта сплошного остекления. Однако такие конструкции предъявляют повышенные требования к точности изготовления и монтажа, а также к квалификации исполнителей.

Комбинированные системы

Комбинированные ограждения сочетают элементы рамных и безрамных конструкций, позволяя оптимизировать технические характеристики и стоимость проекта. Типичным решением является использование горизонтального профиля в качестве поручня при безрамном креплении основной стеклянной панели.

Технические характеристики применяемых материалов

Типы стекла и их свойства

Закаленное стекло является основным материалом для изготовления балконных ограждений. Процесс закалки включает нагрев стекла до температуры 650-680°C с последующим быстрым охлаждением, что создает внутренние напряжения сжатия в поверхностных слоях и растяжения в центральной зоне. Это обеспечивает увеличение прочности в 4-5 раз по сравнению с обычным стеклом.

Триплекс представляет собой многослойную конструкцию из двух или более стеклянных листов, соединенных полимерной пленкой (обычно PVB или EVA). При разрушении осколки остаются зафиксированными на пленке, что исключает риск травмирования и падения фрагментов.

Для объектов с особыми требованиями безопасности применяется многослойное закаленное стекло, сочетающее преимущества обеих технологий. Такие конструкции способны выдерживать экстремальные нагрузки и обеспечивают максимальный уровень безопасности.

Системы крепления

Выбор системы крепления определяется типом ограждения, характеристиками несущих конструкций и эксплуатационными требованиями.

Зажимные системы применяются в безрамных конструкциях и включают верхние и нижние зажимы из нержавеющей стали или алюминиевых сплавов. Типовая несущая способность одного зажима составляет 800-1200 Н, что позволяет обеспечить надежное крепление панелей высотой до 1200 мм.

Точечное крепление реализуется через сверление отверстий в стекле и установку специальных фитингов. Диаметр отверстий обычно составляет 12-20 мм при толщине стекла от 10 мм. Несущая способность одной точки крепления достигает 2000-3000 Н.

Профильные системы используются в рамных конструкциях и обеспечивают распределенное крепление по периметру панели. Профили изготавливаются из алюминиевых сплавов серии 6060 или 6063 с последующим анодированием или порошковой окраской.

Расчет ветровых нагрузок

Ветровая нагрузка является определяющим фактором при проектировании балконных ограждений. Расчет выполняется в соответствии с СП 20.13330.2016 "Нагрузки и воздействия".

Базовые параметры расчета

Нормативное значение ветрового давления определяется по формуле: w₀ = 0.5 × ρ × v₀²

где:

• ρ = 1.25 кг/м³ - плотность воздуха
• v₀ - базовое значение скорости ветра для данного региона

Расчетная ветровая нагрузка

Для учета пульсационной составляющей ветровой нагрузки вводится коэффициент динамичности ξ, значение которого для стеклянных ограждений принимается в диапазоне 1.2-1.4.

Окончательная расчетная нагрузка определяется как: w = w₀ × k × c × ξ × γf

где c - аэродинамический коэффициент (0.8 для наветренной стороны), γf = 1.4 - коэффициент надежности по нагрузке.

Нормативные требования и стандарты

Основные нормативные документы

Проектирование стеклянных балконных ограждений регламентируется комплексом нормативных документов:

• ГОСТ 25772-83 "Ограждения лестниц, балконов и крыш стальные" - устанавливает основные размеры и требования безопасности
• СП 13-102-2003 "Правила обследования несущих строительных конструкций зданий и сооружений"
• ГОСТ 111-2014 "Стекло листовое. Технические условия"
• ГОСТ 30698-2014 "Стекло закаленное строительное"

Требования по высоте и прочности

Согласно действующим нормам, минимальная высота балконных ограждений должна составлять 1100 мм для зданий высотой до 30 м и 1200 мм для более высоких сооружений. Ограждения должны выдерживать горизонтальную нагрузку не менее 0.8 кН/м, приложенную к поручню.

Для стеклянных конструкций дополнительно нормируется:

• Минимальная толщина стекла - 6 мм для закаленного, 6.4 мм для триплекса
• Максимальный прогиб при расчетной нагрузке - 1/200 пролета
• Обязательность применения безопасного стекла (закаленного или многослойного)

Пожарная безопасность

Стеклянные ограждения относятся к негорючим конструкциям (НГ по ГОСТ 30244), что исключает их влияние на огнестойкость здания. Однако при проектировании необходимо учитывать требования по обеспечению путей эвакуации и возможности аварийного вскрытия остекления.

Проектирование и обмерные работы

Техническое обследование объекта

Качественное проектирование стеклянных ограждений начинается с детального технического обследования объекта. Обмерные работы включают:

Геометрические параметры:

• Линейные размеры балконных плит с точностью ±2 мм
• Отклонения от вертикали и горизонтали
• Состояние и размеры существующих закладных деталей
• Характеристики несущих конструкций

Техническое состояние:

• Прочность бетона балконных плит (методом склерометрии)
• Наличие трещин, сколов, коррозии арматуры
• Состояние гидроизоляции и водоотводящих элементов

Разработка конструктивных решений

На основе результатов обследования разрабатывается конструктивное решение, включающее:

• Схему крепления с указанием типа и расположения анкерных элементов
• Спецификацию материалов с техническими характеристиками всех компонентов
• Узловые соединения с детализацией критических элементов
• Методику монтажа с указанием последовательности операций

Проектная документация обязательно включает статический расчет конструкции на действие ветровых, снеговых и эксплуатационных нагрузок.

Особенности монтажа на различных типах конструкций

Железобетонные балконные плиты

Монтаж на железобетонные конструкции является наиболее распространенным случаем. Крепление осуществляется через анкерные болты, устанавливаемые в предварительно просверленные отверстия.

Технология анкеровки:

• Диаметр отверстий на 2-3 мм больше диаметра анкера
• Глубина анкеровки не менее 80 мм для анкеров M10-M12
• Использование анкеров из нержавеющей стали А4 или оцинкованных А2
• Контроль прочности крепления динамометрическим ключом

Металлические конструкции

При монтаже на металлические балконы применяются болтовые соединения или сварка закладных элементов. Обязательным требованием является обеспечение антикоррозионной защиты всех металлических элементов.

Деревянные конструкции

Крепление к деревянным балконам выполняется через распорные дюбели или глухари диаметром не менее 8 мм. Длина крепежа должна составлять не менее 2.5 диаметров при завинчивании в торец волокон и 6 диаметров - поперек волокон.

Герметизация и водоотвод

Системы герметизации

Качественная герметизация стеклянных ограждений обеспечивается многоуровневой системой уплотнений:

Первичная герметизация выполняется бутиловым герметиком, обеспечивающим барьер для влаги и создающим несущую способность конструкции. Ширина первичного уплотнения составляет 6-12 мм в зависимости от толщины стеклопакета.

Вторичная герметизация реализуется полисульфидными или силиконовыми герметиками, обеспечивающими защиту от атмосферных воздействий и ультрафиолетового излучения. Глубина вторичного уплотнения должна составлять не менее 6 мм при ширине 8-14 мм.

Водоотводящие системы

Конструкция ограждений должна исключать накопление влаги в узлах крепления и профильных системах:

• Дренажные отверстия диаметром 5-8 мм с шагом не более 400 мм
• Уклоны поверхностей не менее 1% для обеспечения стока воды
• Козырьки и отливы для защиты нижних элементов крепления

Сравнительный анализ типов ограждений

Технико-экономические характеристики

Эксплуатационные характеристики

Рамные ограждения обеспечивают оптимальное соотношение стоимости и функциональности. Алюминиевые профили обладают высокой коррозионной стойкостью и не требуют специального обслуживания на протяжении 25-30 лет эксплуатации.

Безрамные конструкции обеспечивают максимальный эстетический эффект, но требуют более точного изготовления и квалифицированного монтажа. Стоимость безрамных систем превышает рамные аналоги на 30-50%.

Комбинированные системы позволяют достичь компромисса между визуальными характеристиками и экономическими показателями проекта.

Критерии выбора оптимального решения

Архитектурные требования

Выбор типа ограждения определяется архитектурной концепцией фасада:

• Для классических стилей предпочтительны рамные конструкции с декоративными элементами
• Современные минималистичные фасады требуют безрамных решений
• Реконструкция исторических зданий допускает только конструкции, не нарушающие архитектурный облик

Климатические условия

Регион эксплуатации существенно влияет на выбор конструктивного решения:

Морские побережья: обязательное использование нержавеющих крепежных элементов и специальных защитных покрытий алюминиевых профилей.

Северные районы: применение морозостойких герметиков и увеличенных компенсационных зазоров для температурных деформаций.

Сейсмические районы: усиление узлов крепления и применение гибких соединений, допускающих взаимные перемещения элементов.

Бюджетные ограничения

Технология изготовления

Подготовка стекла

Процесс изготовления начинается с раскроя стеклянных заготовок согласно проектным размерам с учетом допусков на обработку. Точность раскроя должна составлять ±1 мм для линейных размеров.

Механическая обработка включает:

• Шлифовку кромок для обеспечения прочности и безопасности
• Сверление отверстий (для точечного крепления) с использованием алмазных коронок
• Фацетирование кромок под углом 1-2° для снижения концентрации напряжений

Термическая обработка выполняется в печах закалки при строгом соблюдении температурного режима. Контроль качества закалки осуществляется методом поляризационной оптики.

Изготовление профильных элементов

Алюминиевые профили изготавливаются методом экструзии с последующей механической обработкой:

• Резка в размер с точностью ±0.5 мм
• Фрезеровка пазов и отверстий на программируемых станках
• Анодирование или порошковая окраска для защиты от коррозии

Контроль качества монтажа

Входной контроль

Перед началом монтажных работ выполняется входной контроль всех компонентов:

• Геометрические размеры стеклянных панелей
• Качество обработки кромок и отверстий
• Соответствие профилей проектной документации
• Комплектность крепежных элементов

Операционный контроль

В процессе монтажа контролируются:

• Точность установки анкерных элементов (отклонение не более ±3 мм)
• Усилие затяжки резьбовых соединений
• Качество герметизации стыков
• Вертикальность и горизонтальность установки панелей

Приемочный контроль

Завершающий этап включает:

• Проверку соответствия выполненных работ проектной документации
• Испытания на ветровую нагрузку (если предусмотрено проектом)
• Оформление исполнительной документации

Экономические аспекты

Структура затрат

Анализ структуры затрат на изготовление и монтаж стеклянных ограждений показывает следующее распределение:

Сроки выполнения работ

Типовые сроки реализации проекта стеклянных ограждений:

Проектирование: 5-10 рабочих дней в зависимости от сложности объекта Изготовление: 10-21 рабочий день (включая время закалки стекла) Монтаж: 1-3 дня на объект средней сложности (20-50 м² остекления)

Критическим фактором является время изготовления закаленного стекла, которое не может быть сокращено без ущерба качеству.

Техническое обслуживание и долговечность

Регламент технического обслуживания

Стеклянные ограждения требуют минимального технического обслуживания:

Ежемесячно:

• Визуальный осмотр целостности стеклянных панелей
• Проверка состояния уплотнительных материалов
• Очистка дренажных отверстий

Ежегодно:

• Проверка затяжки резьбовых соединений
• Осмотр состояния анкерных креплений
• При необходимости - обновление герметизирующих составов

Прогнозируемый срок службы

При соблюдении технологии изготовления и монтажа срок службы компонентов составляет:

Наиболее уязвимыми элементами являются уплотнительные материалы, требующие периодической замены.

Инновационные решения и перспективы развития

Умные стеклянные системы

Современные технологии позволяют интегрировать в стеклянные ограждения дополнительные функции:

• Электрохромные стекла с изменяемой прозрачностью
• Встроенные LED-элементы для архитектурной подсветки
• Системы подогрева для предотвращения обледенения

Экологические аспекты

Стеклянные ограждения соответствуют принципам устойчивого строительства:

• 100% возможность рециклинга стеклянных компонентов
• Отсутствие вредных выделений в процессе эксплуатации
• Снижение энергопотребления зданий за счет увеличения естественной освещенности

Автоматизация производства

Внедрение роботизированных систем позволяет повысить точность изготовления и снизить долю ручного труда:

• Автоматическая резка и обработка стекла
• Роботизированная сборка профильных конструкций
• Системы автоматического контроля качества

Стеклянные ограждения для балконов представляют собой высокотехнологичные конструкции, требующие комплексного подхода к проектированию, изготовлению и монтажу. Успешная реализация проекта зависит от тщательного соблюдения всех технологических требований, начиная от правильного выбора материалов и заканчивая качественным выполнением монтажных работ. Современные стеклянные системы обеспечивают не только высокие эстетические характеристики, но и долговечность, безопасность и минимальные эксплуатационные затраты, что делает их оптимальным выбором для объектов различного назначения и масштаба.
