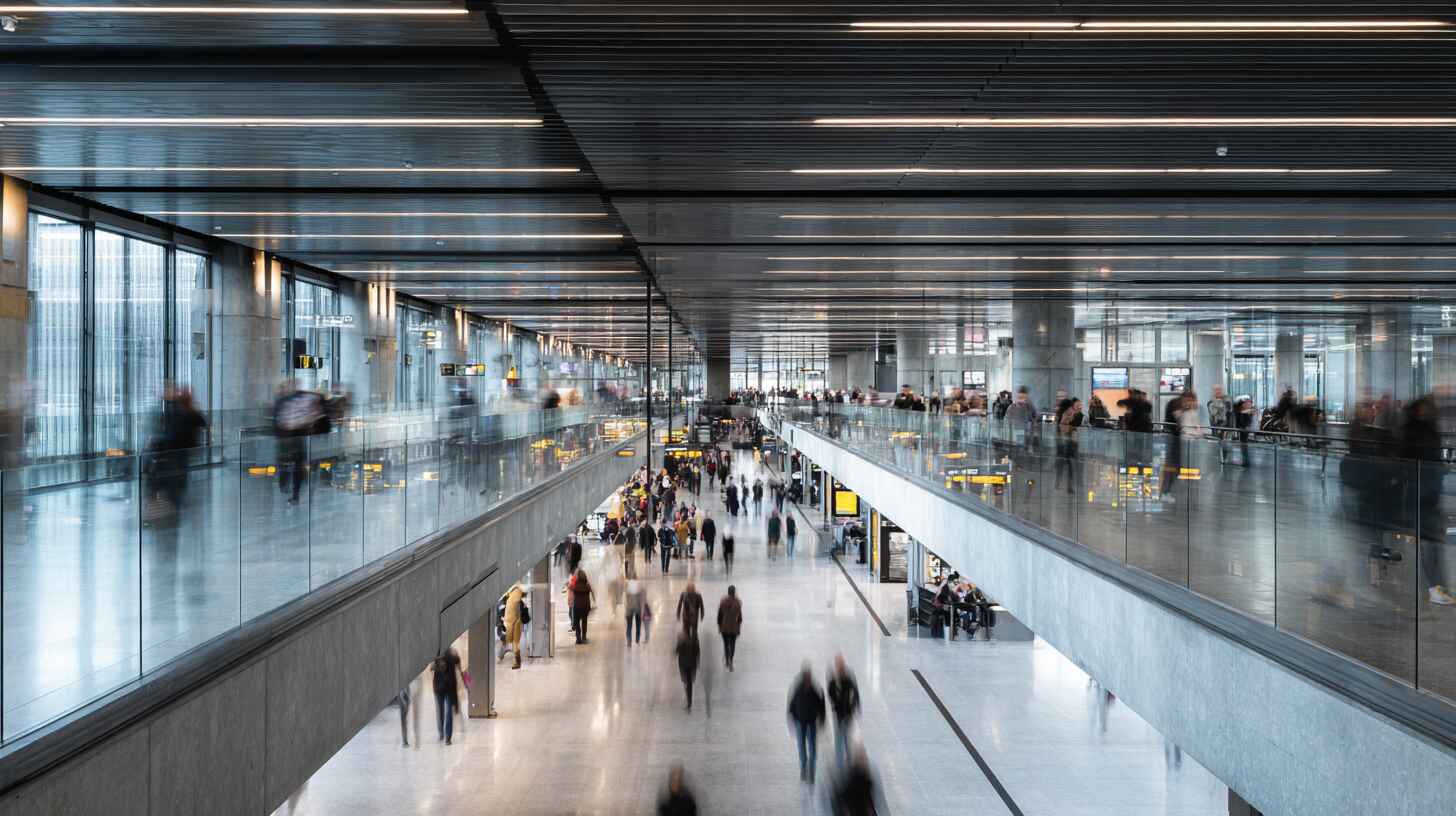

Современные аэропорты и железнодорожные вокзалы представляют собой сложные архитектурно-технические комплексы, где стеклянные ограждения играют ключевую роль в обеспечении безопасности, комфорта пассажиров и эффективности транспортных потоков. Особенности эксплуатации этих объектов — высокая проходимость, необходимость зонирования пространства, требования безопасности и антитеррористической защищенности — предъявляют специфические требования к проектированию и изготовлению стеклянных конструкций.
Содержание
- Нормативно-правовая база проектирования
- Технические характеристики материалов
- Конструктивные особенности и расчеты нагрузок
- Функциональные требования и технические решения
- Эксплуатационные характеристики
- Особенности монтажа в условиях действующих объектов
- Экономические аспекты
- Инновационные технологии и перспективы развития
В отличие от стандартных коммерческих объектов, транспортные узлы характеризуются экстремальными условиями эксплуатации: круглосуточная работа, воздействие больших людских потоков, необходимость быстрой эвакуации в чрезвычайных ситуациях, а также специфические требования служб безопасности. Это требует применения высокотехнологичных решений, сочетающих прозрачность и эстетику стекла с надежностью и функциональностью защитных конструкций.
Проектирование стеклянных ограждений для аэропортов и вокзалов требует комплексного подхода, учитывающего не только архитектурные и эстетические аспекты, но и жесткие нормативные требования, особенности технологических процессов обслуживания пассажиров, а также современные вызовы в области безопасности транспортной инфраструктуры.
Нормативно-правовая база проектирования
Основные регулирующие документы
Проектирование стеклянных ограждений для транспортных узлов регламентируется обширным комплексом нормативных документов. Базовыми являются СП 13-102-2003 "Правила обследования несущих строительных конструкций зданий и сооружений" и ГОСТ 23166-99 "Блоки оконные. Общие технические условия", однако специфика транспортных объектов требует дополнительного соблюдения отраслевых стандартов.
Особое значение имеет СП 118.13330.2012 "Общественные здания и сооружения", где детально регламентированы требования к ограждающим конструкциям в местах массового скопления людей. Для аэропортов дополнительно действуют требования Федеральных авиационных правил, включая ФАП-262 "Требования авиационной безопасности к аэропортам".
Таблица 1. Основные нормативные документы
| Документ | Область применения | Ключевые требования |
|---|---|---|
| СП 118.13330.2012 | Общественные здания | Высота ограждений, нагрузки, эвакуация |
| ГОСТ 33079-2014 | Стеклопакеты | Технические характеристики, испытания |
| СП 131.13330.2020 | Строительная климатология | Ветровые нагрузки, температурные воздействия |
| ФАП-262 | Авиационная безопасность | Антитеррористические требования |
| СП 1.13130.2020 | Пожарная безопасность | Огнестойкость, эвакуационные пути |
Требования пожарной безопасности
Стеклянные ограждения в транспортных узлах должны обеспечивать класс огнестойкости не ниже EI 30 для обычных зон и EI 60 для критически важных участков. Применение огнестойкого стекла класса E становится обязательным для ограждений эвакуационных путей и зон повышенной опасности.
Антитеррористическая защищенность
Современные требования безопасности предусматривают использование противоударного стекла класса защиты СМ1-СМ3 согласно ГОСТ Р 51136-2008. Для аэропортов в зонах досмотра и паспортного контроля применяется стекло класса БР1-БР3, обеспечивающее защиту от механических воздействий и попыток проникновения.
Доступность для маломобильных групп
Требования СП 59.13330.2016 "Доступность зданий и сооружений для маломобильных групп населения" регламентируют высоту ограждений (не менее 1100 мм), ширину проемов (не менее 850 мм для одностворчатых дверей) и наличие контрастной маркировки для людей с нарушениями зрения.
Технические характеристики материалов
Типы применяемого стекла
В транспортных узлах применяются различные типы стекла в зависимости от функционального назначения конструкции. Базовым решением является закаленное стекло толщиной 8-12 мм, обеспечивающее необходимую прочность и безопасность при разрушении. Для повышенных требований безопасности используется многослойное стекло (триплекс) с промежуточными слоями из поливинилбутираля (PVB) или этиленвинилацетата (EVA).
Таблица 2. Характеристики стекла для различных зон
| Зона применения | Тип стекла | Толщина, мм | Класс защиты | Особенности |
|---|---|---|---|---|
| Общие зоны | Закаленное | 8-10 | - | Стандартная прочность |
| Зоны безопасности | Триплекс | 13.52-17.52 | СМ1-СМ2 | Противоударные свойства |
| Критические зоны | Бронестекло | 19-25 | БР1-БР3 | Пулестойкость |
| Звукоизоляция | Акустический триплекс | 10.76-13.52 | - | Снижение шума до 42 дБ |
| Огнестойкие зоны | Огнестойкое | 6-16 | E30-E60 | Сохранение целостности при пожаре |
Требования к профильным системам
Профильные системы для транспортных узлов должны обеспечивать высокие эксплуатационные характеристики при больших габаритах конструкций. Применяются системы из алюминиевых сплавов с высокой несущей способностью (до 2000 Н/м²) и жесткостью. Толщина стенок профилей составляет не менее 2,5 мм для основных элементов и 1,8 мм для вспомогательных.
Особое внимание уделяется тепловым мостам и конденсатообразованию. Применение термомостов и терморазрывов обязательно для наружных конструкций. Коэффициент теплопередачи профильных систем не должен превышать 2,8 Вт/(м²·К) для умеренного климата и 2,4 Вт/(м²·К) для холодного климата.

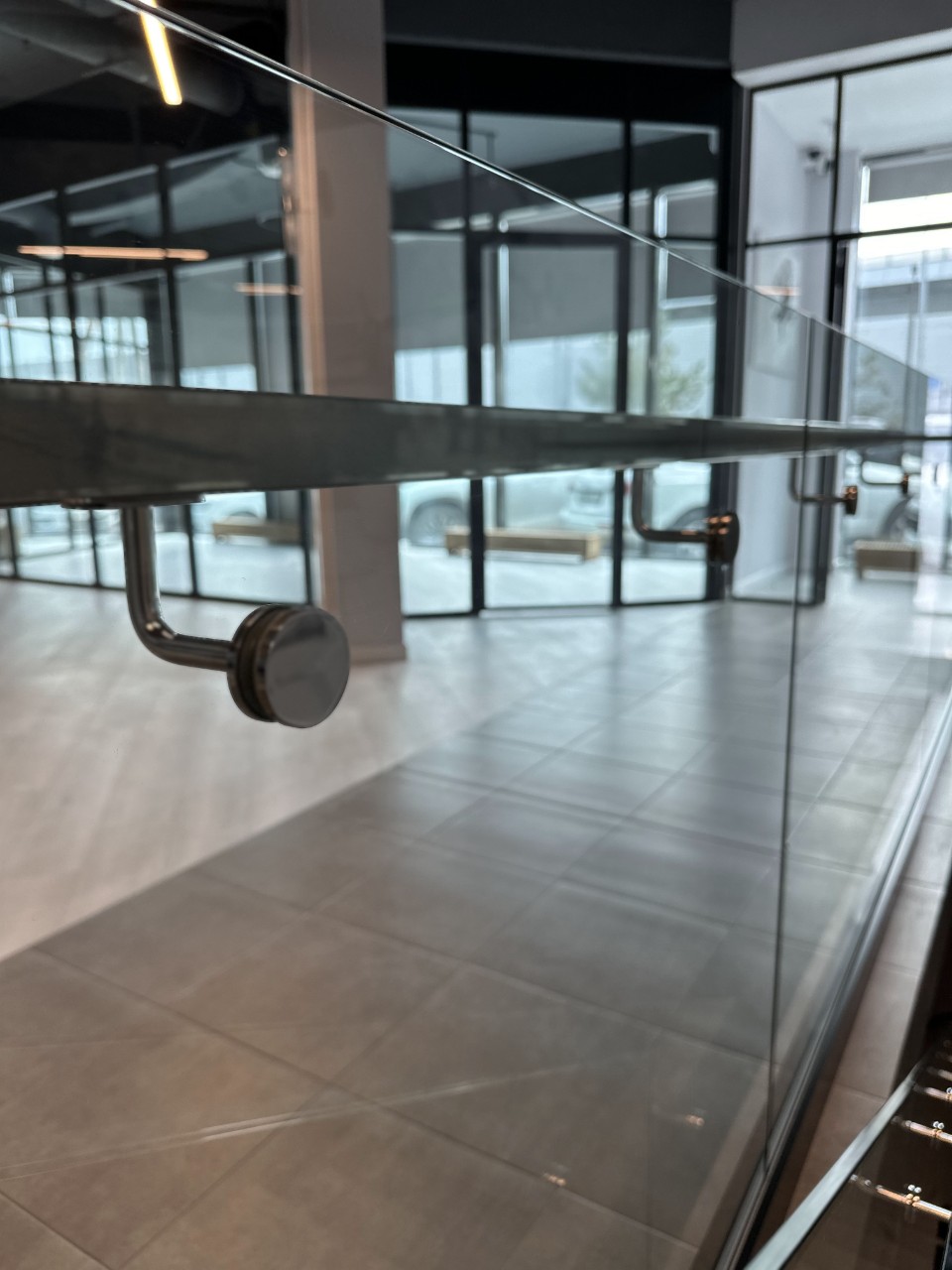

Фурнитура и крепежные элементы
Фурнитура для транспортных узлов должна обеспечивать ресурс не менее 200 000 циклов открывания-закрывания. Применяются усиленные петли с несущей способностью до 200 кг на створку. Замковые системы должны обеспечивать класс безопасности не ниже 3 по DIN EN 1627.
Крепежные элементы изготавливаются из нержавеющей стали класса А2 или А4. Для анкерного крепления к несущим конструкциям применяются химические анкеры с нагрузкой на вырыв не менее 20 кН.
Конструктивные особенности и расчеты нагрузок
Ветровые нагрузки
Расчет ветровых нагрузок для остекленных фасадов транспортных узлов выполняется согласно СП 20.13330.2016 с учетом местных климатических условий и аэродинамических особенностей зданий. Нормативное значение ветрового давления определяется по формуле:
w₀ = 0.5 × ρ × v₀²
где ρ - плотность воздуха (1,25 кг/м³), v₀ - базовая скорость ветра для данного района.
Расчетное значение ветровой нагрузки составляет: w = w₀ × k × c × γf
где k - коэффициент высоты, c - аэродинамический коэффициент, γf - коэффициент надежности по нагрузке (1,4).
Таблица 3. Ветровые районы и расчетные нагрузки
| Ветровой район | w₀, кПа | Расчетная нагрузка при высоте 40м, кПа |
|---|---|---|
| I | 0,23 | 0,48 |
| II | 0,30 | 0,63 |
| III | 0,38 | 0,79 |
| IV | 0,48 | 1,00 |
| V | 0,60 | 1,25 |
| VI | 0,73 | 1,52 |
| VII | 0,85 | 1,77 |
Сейсмические нагрузки
Для сейсмически активных районов дополнительно учитываются горизонтальные инерционные нагрузки. Расчетная сейсмическая нагрузка определяется как:
S = A × K₁ × K₂ × Kψ × Q
где A - коэффициент сейсмичности, K₁ - коэффициент ответственности здания, K₂ - коэффициент динамичности, Kψ - коэффициент сочетания нагрузок, Q - расчетный вес конструкции.
Температурные деформации
Температурные деформации алюминиевых профилей составляют 23×10⁻⁶ м/(м·°С). При перепаде температур 60°С (от -30°С до +30°С) линейное расширение профиля длиной 6 м составит:
ΔL = 23×10⁻⁶ × 6000 × 60 = 8,28 мм
Для компенсации температурных деформаций применяются:
- Подвижные соединения в узлах крепления
- Деформационные швы через каждые 12-15 м
- Эластичные герметики с модулем упругости не более 0,4 МПа

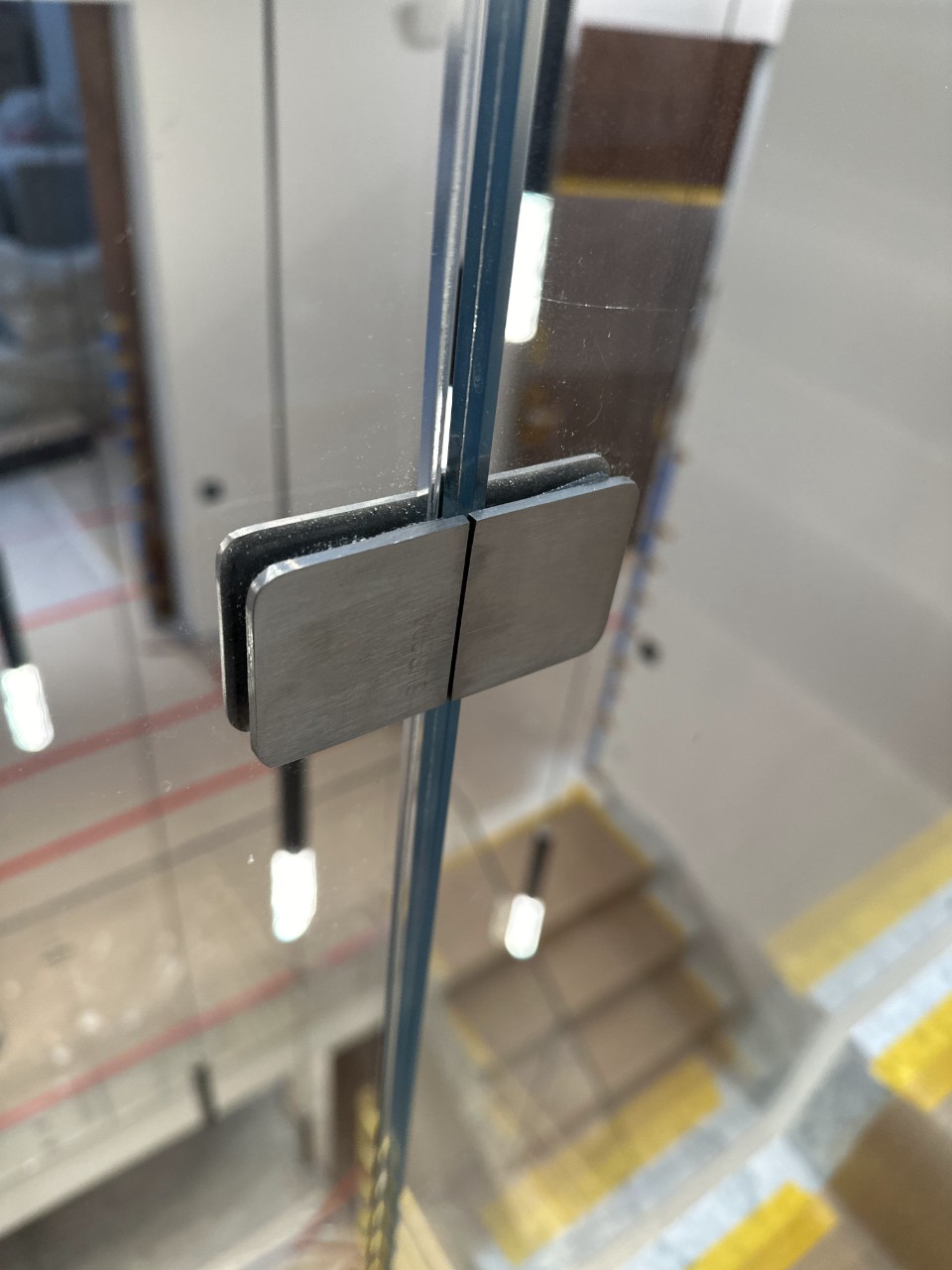

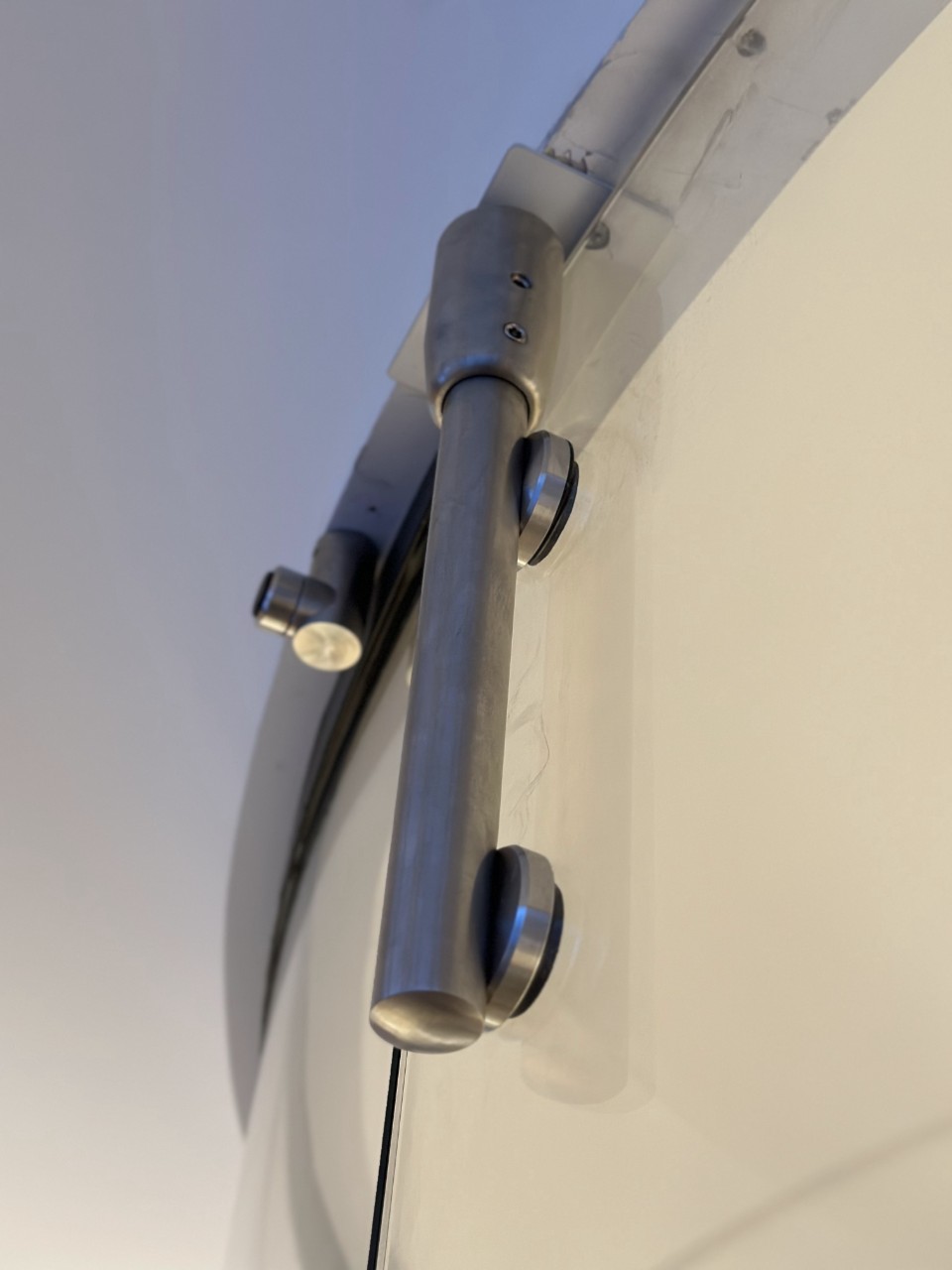

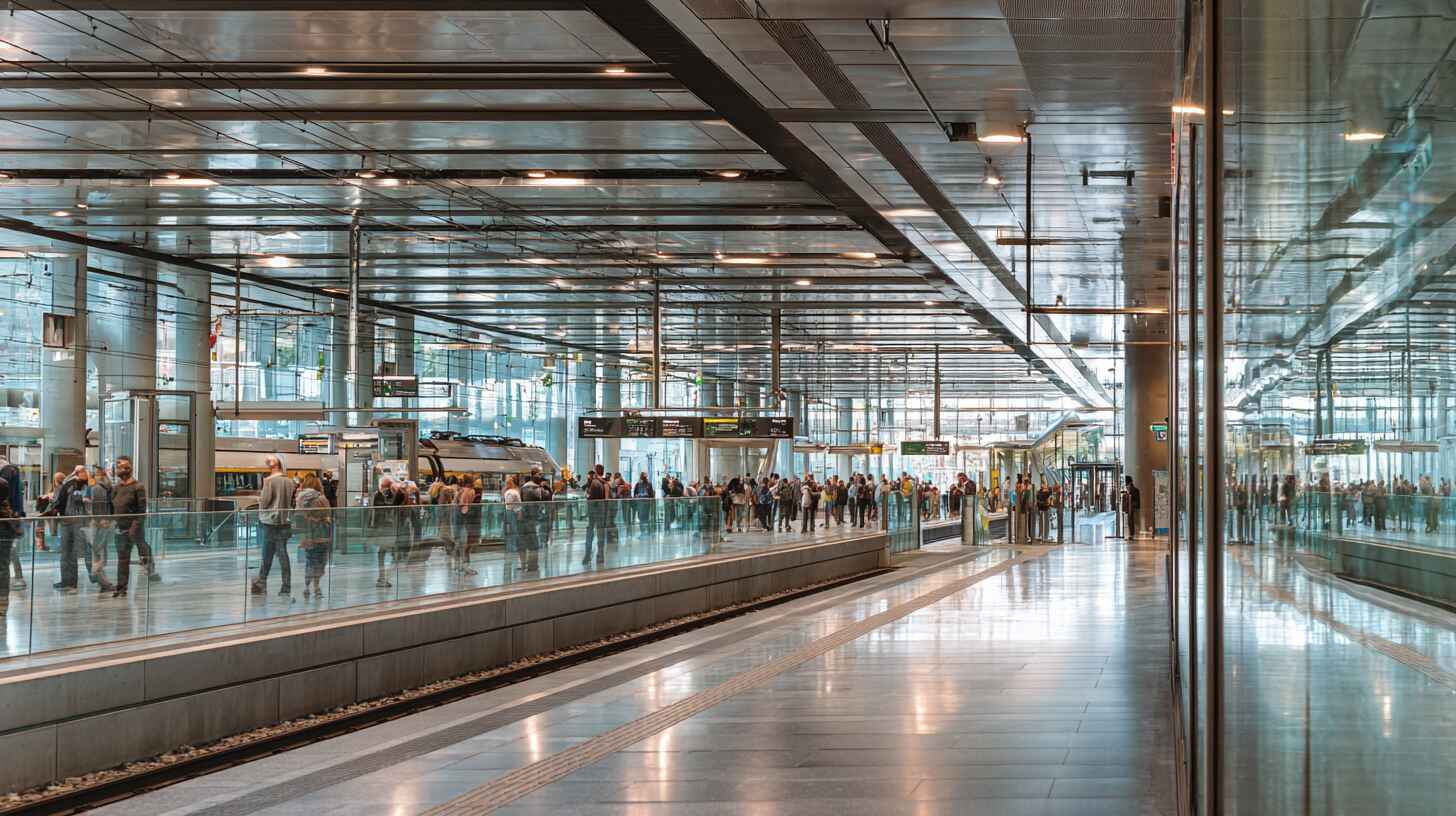

Крепление к несущим конструкциям
Крепление стеклянных ограждений к несущим конструкциям осуществляется через систему кронштейнов, воспринимающих все виды нагрузок. Расчет крепежных элементов выполняется на действие:
- Собственного веса конструкции
- Ветрового давления и отсоса
- Температурных деформаций
- Сейсмических нагрузок (при необходимости)
Шаг установки кронштейнов не превышает 1500 мм по вертикали и 2000 мм по горизонтали. Несущая способность одного кронштейна должна составлять не менее 3,5 кН.
Функциональные требования и технические решения
Звукоизоляция
Транспортные узлы характеризуются высоким уровнем шума от движения транспорта, работы технологического оборудования, большого количества людей. Уровень шума в аэропортах может достигать 85-90 дБ в зонах взлетно-посадочных полос и 70-75 дБ в пассажирских терминалах.
Для обеспечения комфортных условий применяются следующие технические решения:
Акустические стеклопакеты с асимметричным строением стекол (например, 6+16+8 мм) обеспечивают индекс звукоизоляции Rw = 34-38 дБ. Применение триплекса со специальными акустическими пленками повышает этот показатель до 42-45 дБ.
Многокамерные стеклопакеты с заполнением инертными газами (аргон, криптон) дополнительно снижают уровень шума на 2-4 дБ по сравнению с воздушным заполнением.
Таблица 4. Звукоизоляционные характеристики различных конструкций
| Тип конструкции | Толщина, мм | Rw, дБ | Область применения |
|---|---|---|---|
| Одинарное закаленное | 8 | 28 | Внутренние перегородки |
| Стеклопакет симметричный | 4+16+4 | 30 | Стандартные зоны |
| Стеклопакет асимметричный | 6+16+8 | 36 | Шумные зоны |
| Триплекс акустический | 6.76 | 35 | Безопасные зоны |
| Комбинированная система | 8.76+16+6.76 | 42 | Критические зоны |
Светопрозрачность и энергоэффективность
Коэффициент светопропускания стеклянных ограждений должен составлять не менее 0,75 для обеспечения комфортной освещенности в дневное время. Одновременно необходимо ограничить теплопотери через светопрозрачные конструкции.
Современные энергоэффективные стеклопакеты с низкоэмиссионными покрытиями обеспечивают:
- Коэффициент теплопередачи U = 1,0-1,4 Вт/(м²·К)
- Коэффициент светопропускания Lt = 70-80%
- Коэффициент солнечного тепла g = 0,4-0,6
Применение селективных покрытий позволяет снизить нагрев помещений летом при сохранении высокой светопрозрачности.
Интеграция с системами безопасности
Современные стеклянные ограждения интегрируются с комплексными системами безопасности транспортных узлов:
Система контроля доступа включает электромагнитные замки с усилием удержания до 500 кг, считыватели карт доступа, кнопки экстренного открывания.
Видеонаблюдение интегрируется через скрытую проводку в профильных системах. Предусматриваются технологические отверстия для камер наблюдения без нарушения герметичности конструкции.
Охранная сигнализация включает датчики разбития стекла, объемные датчики движения, магнитоконтактные датчики открывания.
Система оповещения при чрезвычайных ситуациях включает световые табло, встроенные в конструкцию ограждений, и звуковое оповещение через скрытые динамики.
Эксплуатационные характеристики
Устойчивость к механическим воздействиям
Стеклянные ограждения в транспортных узлах подвергаются интенсивным механическим воздействиям:
- Удары тележек и багажа
- Давление людских потоков
- Вандализм и попытки несанкционированного проникновения
Для обеспечения стойкости применяется закаленное стекло с пределом прочности при изгибе не менее 120 МПа и ударной вязкостью не менее 40 кДж/м². Триплекс обеспечивает дополнительную безопасность - при разрушении осколки удерживаются пленкой, исключая травмирование людей.
Испытания на ударную нагрузку проводятся согласно ГОСТ 30826-2014. Стекло должно выдерживать удар стальным шаром массой 45 кг, сброшенным с высоты 1200 мм, без сквозного пробития.
Очистка и обслуживание
Большие площади остекления требуют эффективных решений для очистки и обслуживания:
Самоочищающиеся покрытия на основе диоксида титана разлагают органические загрязнения под действием УФ-излучения и обеспечивают гидрофильные свойства поверхности.
Доступность для очистки обеспечивается через:
- Поворотные створки в конструкциях высотой до 4 м
- Системы подвесных люлек для высотных участков
- Телескопические системы очистки для труднодоступных мест
Периодичность очистки определяется интенсивностью загрязнения:
- Наружные поверхности: 1 раз в месяц
- Внутренние поверхности в общих зонах: 1 раз в неделю
- Внутренние поверхности в чистых зонах: 2 раза в неделю
Долговечность и надежность
Расчетный срок службы стеклянных ограждений в транспортных узлах составляет не менее 25 лет при соблюдении регламентов технического обслуживания:
Ежемесячное обслуживание:
- Проверка целостности стекол и уплотнений
- Смазка фурнитуры
- Проверка работы замков и доводчиков
Ежегодное обслуживание:
- Проверка крепежных элементов
- Замена изношенных уплотнений
- Регулировка фурнитуры
- Проверка дренажных отверстий
Капитальный ремонт через 10-12 лет:
- Замена уплотнений
- Обновление защитных покрытий
- Замена изношенной фурнитуры
Особенности монтажа в условиях действующих объектов
Поэтапное выполнение работ
Монтаж стеклянных ограждений в действующих аэропортах и вокзалах требует особого подхода к организации работ:
Подготовительный этап включает разработку проекта производства работ с учетом технологических процессов объекта, согласование с службами безопасности и получение специальных разрешений.
Изготовление конструкций выполняется в заводских условиях с максимальной степенью готовности. Применяется модульная сборка с возможностью быстрого монтажа на объекте.
Монтаж осуществляется в ночное время или в периоды минимального пассажиропотока. Используются быстросъемные крепления и предварительно подготовленные монтажные узлы.
Безопасность при производстве работ
Особые требования безопасности включают:
- Получение допусков к работе в аэропортах
- Использование сертифицированного инструмента, не создающего искр
- Обязательное сопровождение представителями служб безопасности
- Применение временных ограждений для защиты пассажиров
Контроль качества
Контроль качества монтажа включает:
- Проверку геометрических размеров (отклонения не более ±3 мм)
- Испытания на герметичность (не более 10 м³/ч·м² при давлении 300 Па)
- Проверку работы фурнитуры (плавность хода, отсутствие заеданий)
- Испытания систем безопасности и контроля доступа
Экономические аспекты
Стоимость проектирования и изготовления
Стоимость стеклянных ограждений для транспортных узлов зависит от технических требований и сложности конструкций:
Таблица 5. Ориентировочная стоимость различных типов ограждений
| Тип конструкции | Стоимость, руб/м² | Область применения |
|---|---|---|
| Стандартные перегородки | 15 000-20 000 | Общие зоны |
| Противоударные ограждения | 25 000-35 000 | Зоны безопасности |
| Бронированные конструкции | 45 000-65 000 | Критические зоны |
| Огнестойкие перегородки | 30 000-40 000 | Эвакуационные пути |
| Акустические ограждения | 28 000-38 000 | Шумные зоны |
Эксплуатационные расходы
Годовые эксплуатационные расходы составляют 3-5% от первоначальной стоимости и включают:
- Техническое обслуживание: 1,5-2%
- Очистка: 1-1,5%
- Текущий ремонт: 0,5-1%
- Страхование: 0,5%
Экономическая эффективность
Применение современных стеклянных ограждений обеспечивает экономический эффект за счет:
- Снижения энергопотребления на 20-30% благодаря улучшенной теплоизоляции
- Уменьшения затрат на искусственное освещение на 15-25%
- Снижения расходов на кондиционирование на 10-20%
- Увеличения срока службы до 25-30 лет
Срок окупаемости дополнительных инвестиций в энергоэффективные решения составляет 7-12 лет.
Инновационные технологии и перспективы развития
Умные стекла
Электрохромные стекла с управляемой прозрачностью позволяют автоматически регулировать светопропускание в зависимости от освещенности и времени суток. Это обеспечивает дополнительную экономию энергии до 40% и повышает комфорт пассажиров.
Интегрированная электроника
Современные разработки включают встроенные в стекло:
- LED-дисплеи для информационного обеспечения
- Датчики качества воздуха
- Беспроводные зарядные устройства
- Системы подогрева для предотвращения запотевания
Антимикробные покрытия
Покрытия на основе наночастиц серебра или диоксида титана обеспечивают самодезинфекцию поверхностей, что особенно актуально в условиях массового скопления людей.
Стеклянные ограждения для аэропортов и вокзалов представляют собой высокотехнологичные конструкции, сочетающие эстетические качества с жесткими функциональными требованиями. Правильное проектирование с учетом всех нормативных требований, применение современных материалов и технологий, а также профессиональный монтаж и обслуживание обеспечивают надежную и эффективную эксплуатацию этих конструкций на протяжении всего расчетного срока службы. Развитие инновационных технологий открывает новые возможности для повышения функциональности и энергоэффективности стеклянных ограждений, что делает их неотъемлемой частью современной транспортной инфраструктуры.
