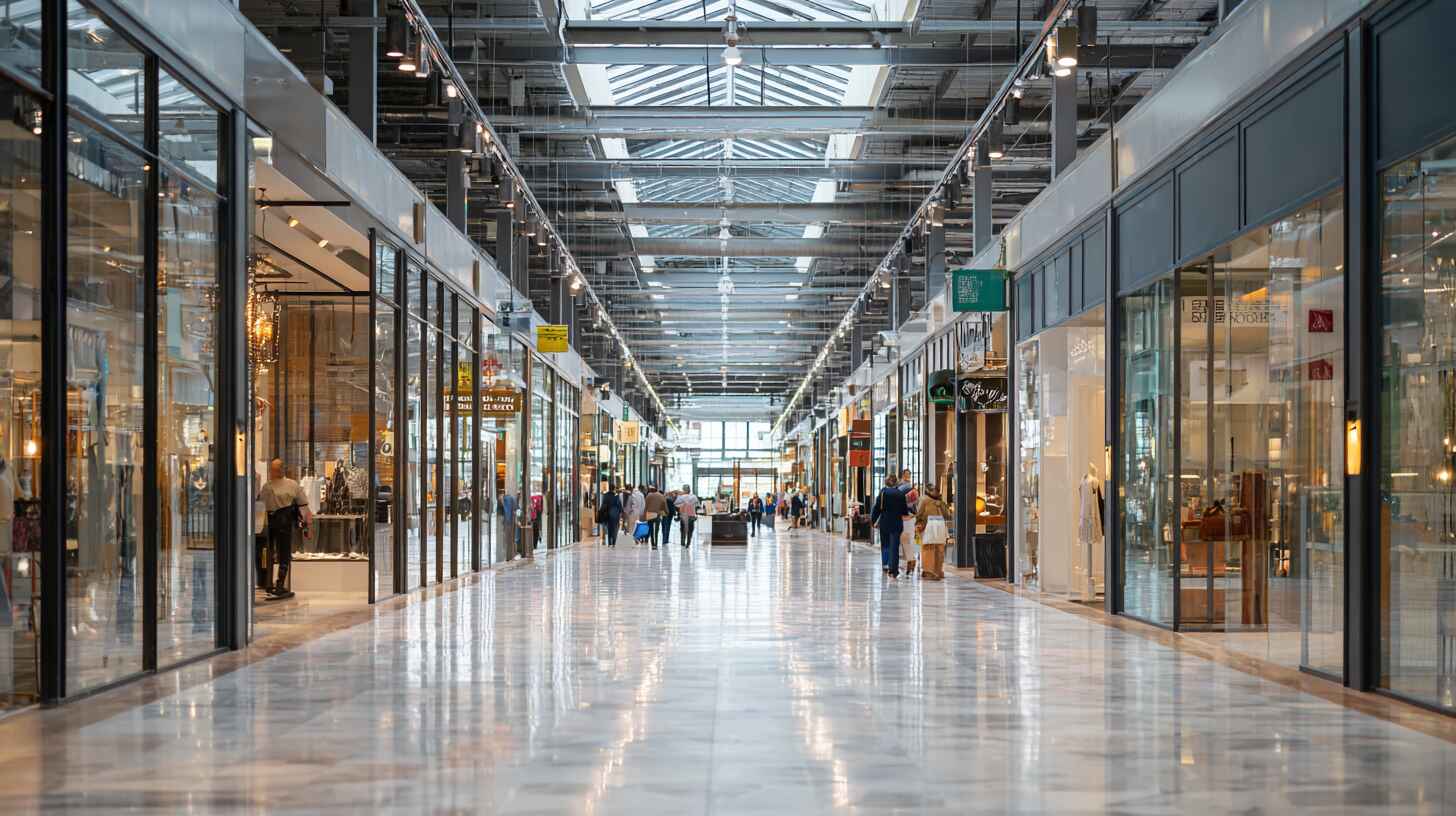

Каркасные стеклянные перегородки для торговых центров

Современные торговые центры -это многофункциональные комплексы, где эффективное зонирование пространства играет ключевую роль в создании комфортной среды для посетителей и оптимальных условий для ведения бизнеса. Каркасные стеклянные перегородки в данном контексте выступают не только как элемент архитектурного решения, но и как высокотехнологичная конструктивная система, обеспечивающая прозрачность, функциональность и безопасность торгового пространства.

Особенности эксплуатации торговых центров предъявляют специфические требования к ограждающим конструкциям: высокая проходимость, частая смена арендаторов, необходимость быстрой реконфигурации торговых площадей, соблюдение строгих требований пожарной безопасности и обеспечение акустического комфорта. Каркасные стеклянные перегородки позволяют решать эти задачи благодаря модульности конструкции, возможности интеграции различных функциональных элементов и высоким эксплуатационным характеристикам.

Проектирование и монтаж стеклянных перегородок в торговых центрах требует глубокого понимания как технических особенностей конструктивных систем, так и специфики коммерческой недвижимости, включая вопросы быстрой окупаемости инвестиций, минимизации сроков простоя при реконструкции и обеспечения долгосрочной эксплуатационной надежности.

Техническая спецификация каркасных систем

Типы каркасных конструкций

В современной практике проектирования торговых центров применяются преимущественно алюминиевые каркасные системы, которые обеспечивают оптимальное соотношение прочности, коррозионной стойкости и эстетических характеристик. Алюминиевые профили изготавливаются из сплава 6063-Т5 или 6060-Т66, обладающего пределом текучести не менее 160 МПа и обеспечивающего необходимую несущую способность при относительно небольшом собственном весе конструкции.

Основные типы профильных систем включают:

Стоечно-ригельные системы - наиболее распространенное решение для торговых центров, где вертикальные стойки устанавливаются с шагом 1200-1500 мм, а горизонтальные ригели обеспечивают пространственную жесткость конструкции. Данная система позволяет создавать перегородки высотой до 6000 мм без промежуточных опор.

Структурное остекление - применяется для создания сплошных стеклянных поверхностей без видимых элементов крепления со стороны торгового зала. Стекло крепится к каркасу с помощью структурных герметиков, что обеспечивает максимальную прозрачность конструкции.

Комбинированные системы - сочетают элементы различных типов каркасов для решения специфических задач, например, интеграции входных групп, витринных систем и офисных перегородок в единую архитектурную композицию.

Характеристики стеклянного заполнения

Выбор типа стекла для торговых центров определяется требованиями безопасности, энергоэффективности и эксплуатационных характеристик:

Для торговых центров наиболее часто применяется триплекс толщиной 8.8-10.8 мм (4+4 мм или 5+5 мм стекла с полимерной пленкой 0.76-1.52 мм), обеспечивающий необходимый уровень безопасности при случайном механическом воздействии.

Требования по огнестойкости и дымогазонепроницаемости

Согласно СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты", перегородки в торговых центрах должны обеспечивать предел огнестойкости не менее EI 45 для перегородок, отделяющих помещения различного функционального назначения.

Каркасные стеклянные перегородки с огнестойким заполнением обеспечивают следующие показатели:

• Предел огнестойкости по целостности (E) - до 60 минут
• Предел огнестойкости по теплоизолирующей способности (I) - до 60 минут
• Предел огнестойкости по дымогазонепроницаемости (W) - до 20 минут

Для достижения требуемых показателей применяются специальные огнестойкие стекла с прозрачным гелевым наполнителем или многослойные конструкции с огнезащитными экранами.

Функциональные требования и назначение

Зонирование торгового пространства

Каркасные стеклянные перегородки в торговых центрах выполняют различные функции зонирования:

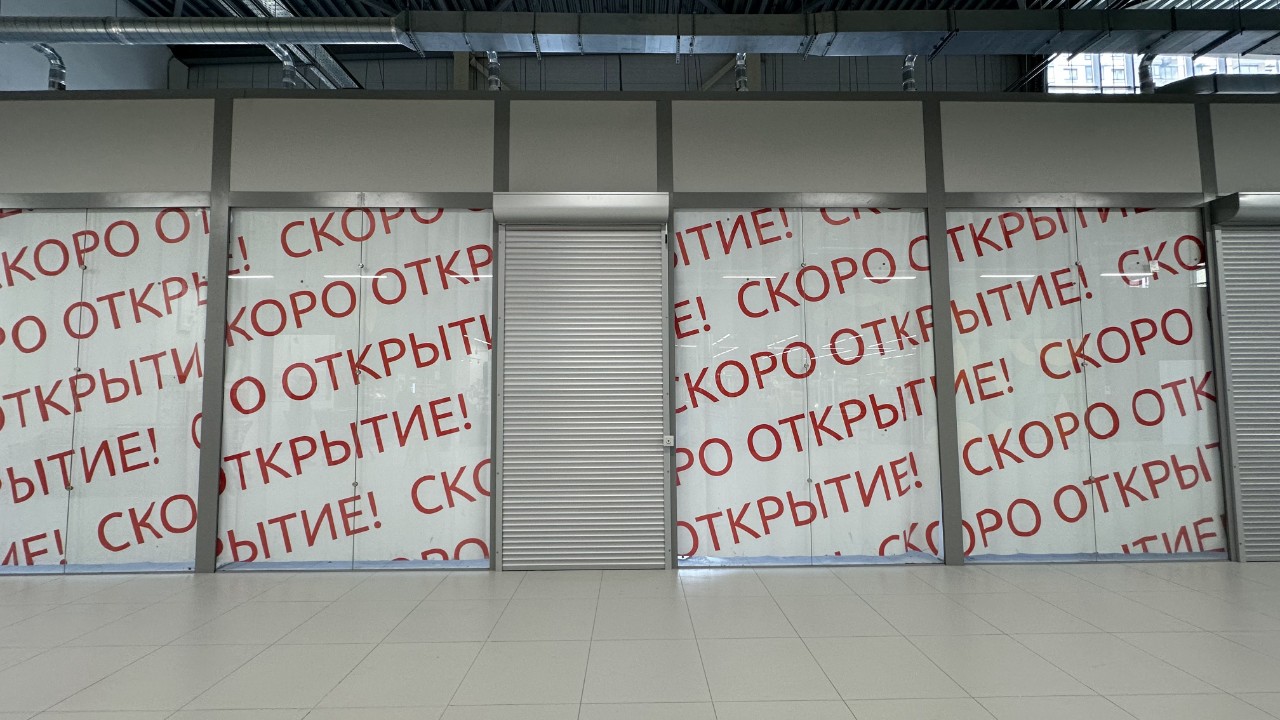

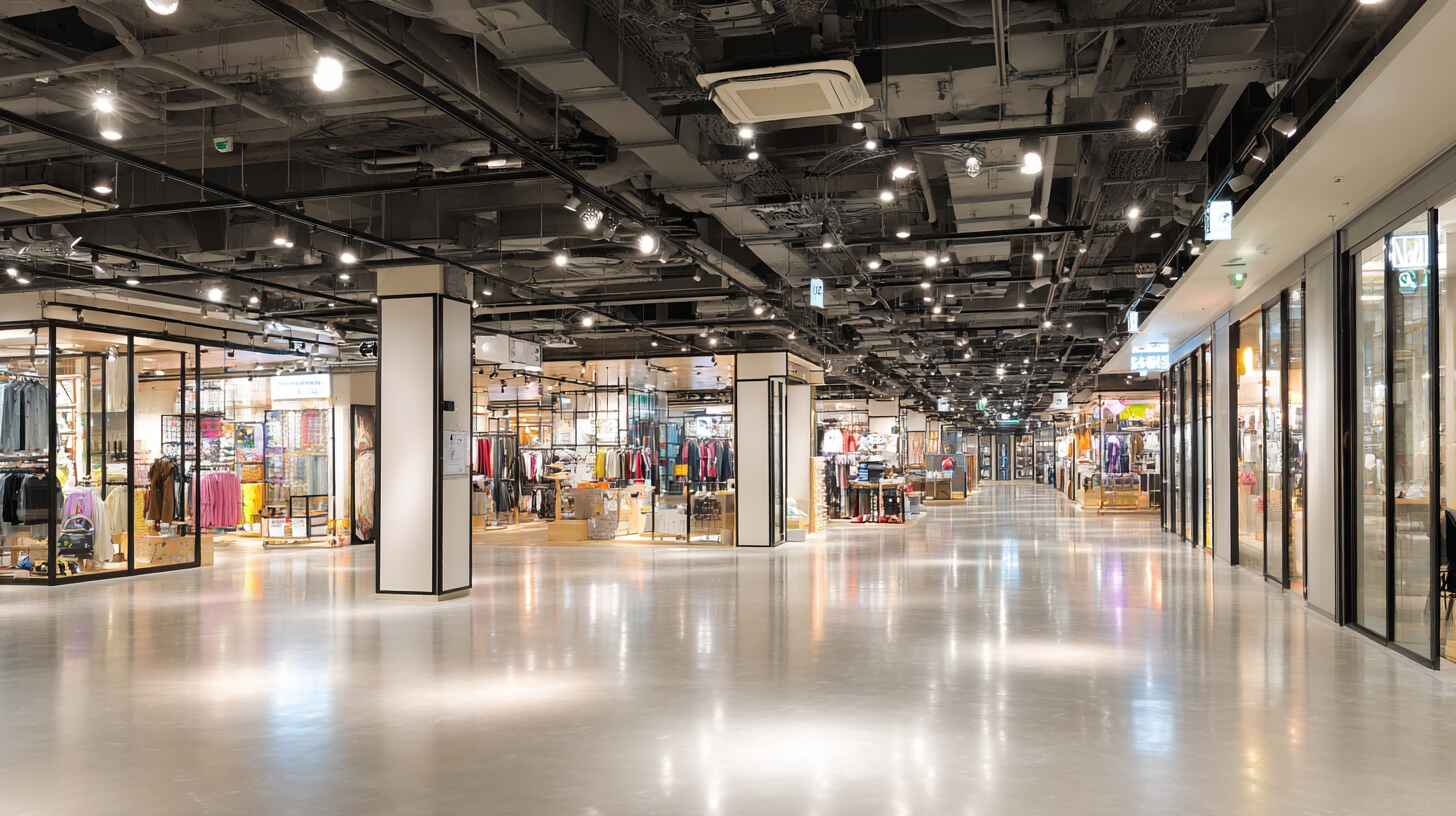

Разделение торговых зон - создание визуально открытых, но функционально разделенных пространств для различных групп товаров. Высота таких перегородок обычно составляет 2400-3000 мм, что обеспечивает психологический комфорт покупателей при сохранении общего визуального пространства торгового зала.

Выделение премиальных зон - для магазинов класса "люкс" применяются перегородки с тонированным или декоративным стеклом, создающие ощущение эксклюзивности при сохранении обзорности витринных зон.

Создание офисных блоков - административные помещения, расположенные в торговых центрах, требуют акустической изоляции при сохранении визуальной связи с торговым залом. Для этого применяются двойные стеклопакеты с индексом звукоизоляции Rw = 35-42 дБ.

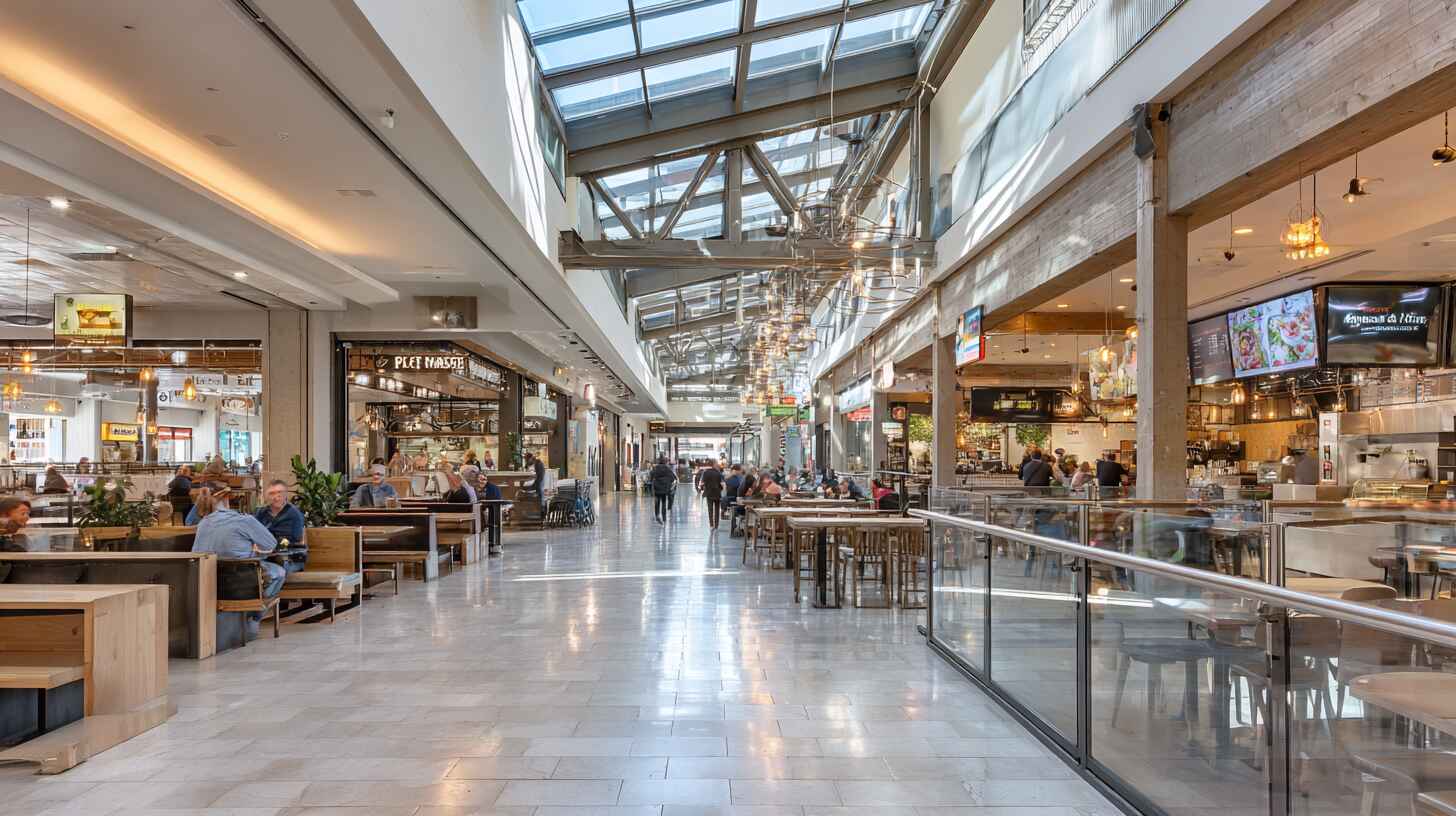

Формирование food-court зон - перегородки для предприятий общественного питания должны обеспечивать защиту от распространения запахов при сохранении визуальной привлекательности. Применяются герметичные конструкции с принудительной вентиляцией в верхней части перегородки.

Требования по звукоизоляции

Акустический комфорт в торговых центрах обеспечивается соблюдением нормативных требований по звукоизоляции согласно СП 51.13330.2011:

Каркасные стеклянные перегородки обеспечивают требуемые показатели звукоизоляции за счет:

• Применения стеклопакетов с различной толщиной стекол (асимметричные пакеты)
• Использования газонаполненных камер (аргон, криптон)
• Установки звукопоглощающих материалов в элементах каркаса
• Применения специальных уплотнителей в местах примыкания к строительным конструкциям

Интеграция дверных блоков и фурнитуры

Дверные блоки в составе каркасных перегородок должны обеспечивать:

Пропускную способность - ширина дверных проемов в торговых зонах должна составлять не менее 900 мм для однопольных дверей и 1200-1800 мм для двупольных конструкций, в зависимости от интенсивности посетительского потока.

Безопасность эксплуатации - применение дверей с механизмами контролируемого закрывания, ограничителями угла открывания и системами экстренного открывания изнутри помещения.

Автоматизацию - интеграция приводов автоматического открывания дверей с системами контроля доступа, пожарной безопасности и управления инженерными системами здания.

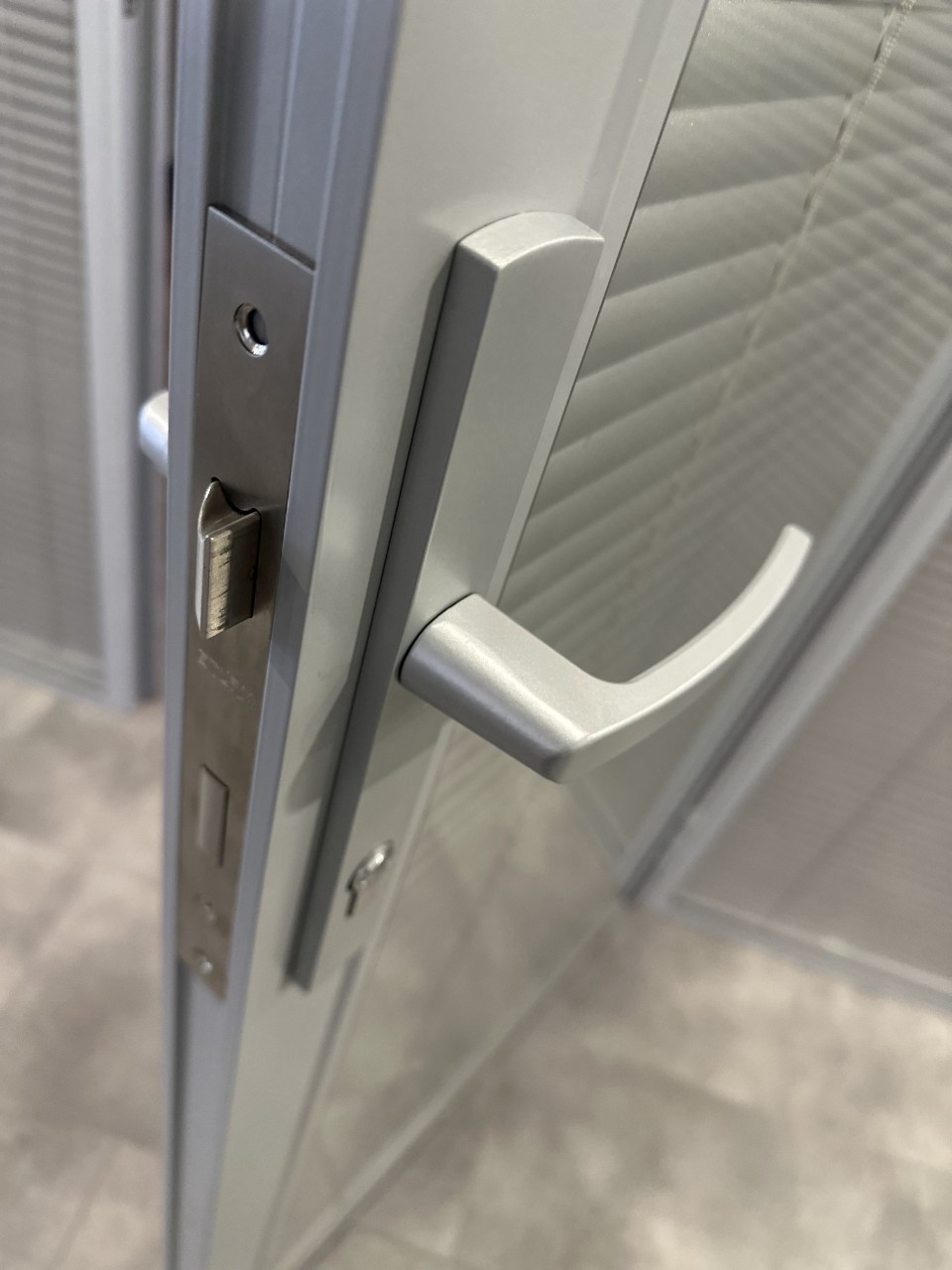

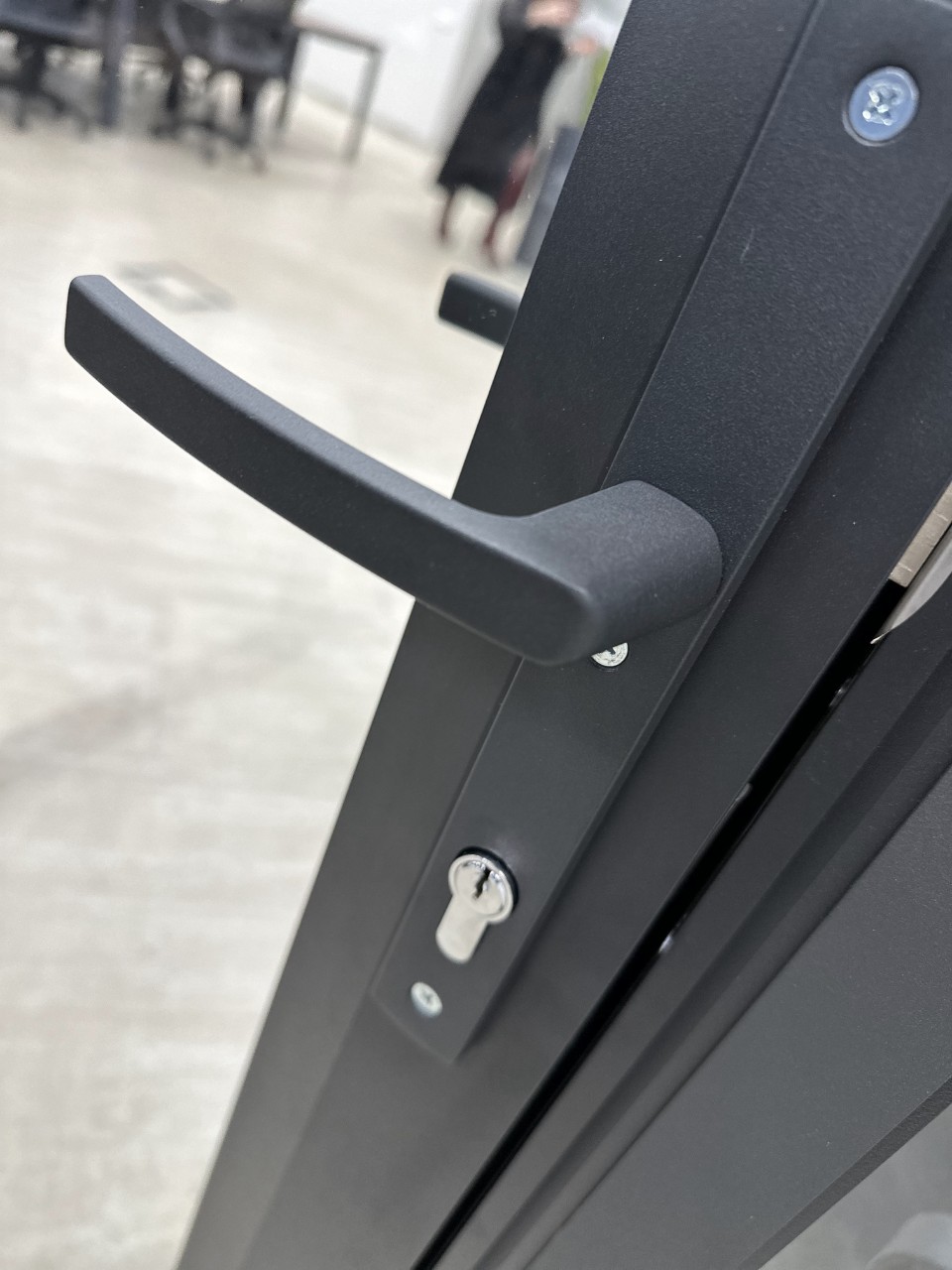

Типовая фурнитура включает петли с регулировкой в трех плоскостях, многоточечные запорные механизмы, доводчики с регулируемым усилием закрывания 2-6 степени по EN 1154.

Проектные особенности торговых центров

Габаритные параметры и высоты

Современные торговые центры характеризуются следующими типовыми параметрами:

Высота потолков в торговых залах - 3600-6000 мм, что требует применения перегородок соответствующей высоты без промежуточных горизонтальных элементов для сохранения архитектурной выразительности пространства.

Пролеты между несущими конструкциями - 6000-12000 мм, определяющие максимальную длину перегородок без промежуточных опор. При больших пролетах необходимо предусматривать дополнительные вертикальные стойки или подвесные элементы крепления к потолочным конструкциям.

Деформационные швы - в зданиях длиной более 60 м предусматриваются температурно-усадочные швы, которые должны учитываться при проектировании перегородок через применение специальных деформационных профилей.

Особенности крепления к строительным конструкциям

Крепление каркасных перегородок к строительным конструкциям торговых центров имеет свои особенности:

Крепление к железобетонным конструкциям:

• Анкерные болты М12-М16 с глубиной заделки не менее 80 мм
• Распределительные пластины для снижения концентрации напряжений
• Антикоррозионная защита металлических элементов

Крепление к металлическим конструкциям:

• Сварные соединения с применением электродов Э42А
• Болтовые соединения на высокопрочных болтах класса 8.8-10.9
• Компенсационные элементы для восприятия температурных деформаций

Крепление к подвесным потолкам:

• Усиление каркаса потолка в местах крепления перегородок
• Применение распределительных балок для передачи нагрузок на несущие элементы
• Учет дополнительных нагрузок при расчете подвесной системы

Расчет на сейсмические и ветровые нагрузки

Для торговых центров, расположенных в сейсмоопасных районах (сейсмичность 7-9 баллов по шкале MSK-64), каркасные перегородки должны быть рассчитаны на сейсмические воздействия согласно СП 14.13330.2018.

Основные принципы сейсмостойкого проектирования:

• Применение гибких соединений, допускающих взаимные перемещения элементов
• Исключение жесткого защемления перегородок в несущих конструкциях
• Использование демпфирующих элементов для гашения колебаний

Ветровые нагрузки актуальны для наружных витринных систем и входных групп. Расчетное значение ветрового давления для торговых центров высотой до 20 м составляет 0.23-0.38 кПа в зависимости от ветрового района.

Эксплуатационные характеристики

Мобильность и трансформация пространства

Одним из ключевых преимуществ каркасных стеклянных перегородок является возможность быстрой реконфигурации торгового пространства:

Модульность конструкции - стандартные модули шириной 1200, 1500 или 1800 мм позволяют создавать перегородки любой конфигурации и легко изменять планировку при смене арендаторов.

Скорость демонтажа - полный демонтаж перегородки площадью 50 м² может быть выполнен бригадой из 3 человек за 4-6 часов без применения специального оборудования.

Сохранность элементов - при правильном демонтаже до 95% элементов перегородки могут быть использованы повторно, что существенно снижает стоимость реконфигурации.

Складирование - разобранные элементы компактно складируются, занимая не более 15% от первоначального объема конструкции.

Технология быстрого монтажа

Современные каркасные системы предусматривают технологии быстрого монтажа:

Требования по уходу и обслуживанию

Эксплуатация стеклянных перегородок в торговых центрах требует регулярного технического обслуживания:

Ежедневное обслуживание:

• Влажная уборка стеклянных поверхностей специальными составами
• Проверка работоспособности дверных механизмов
• Контроль целостности уплотнений

Еженедельное обслуживание:

• Очистка дренажных отверстий в нижней части каркаса
• Проверка затяжки резьбовых соединений
• Смазка подвижных элементов фурнитуры

Ежемесячное обслуживание:

• Проверка геометрии конструкции
• Контроль состояния герметизирующих материалов
• Регулировка дверных петель и доводчиков

Годовое обслуживание:

• Полная ревизия крепежных элементов
• Замена изношенных уплотнителей
• Обновление защитных покрытий алюминиевых профилей

Нормативная база и требования безопасности

Основные нормативные документы

Проектирование и монтаж каркасных стеклянных перегородок в торговых центрах регламентируется следующими документами:

Федеральные нормы и правила:

• СП 118.13330.2012 "Общественные здания и сооружения"
• СП 4.13130.2013 "Системы противопожарной защиты"
• СП 51.13330.2011 "Защита от шума"
• ТР ТС 004/2011 "О безопасности низковольтного оборудования"

Государственные стандарты:

• ГОСТ 23166-99 "Блоки оконные. Общие технические условия"
• ГОСТ 30674-99 "Блоки дверные стеклянные"
• ГОСТ 111-2014 "Стекло листовое. Технические условия"
• ГОСТ 30826-2014 "Стекло многослойное. Технические условия"

Европейские стандарты (применяемые в РФ):

• EN 12150 "Стекло в строительстве. Термически закаленное натрий-кальциевое стекло"
• EN 14449 "Стекло в строительстве. Многослойное и многослойное стекло безопасности"
• EN 1154 "Строительная фурнитура. Устройства для контролируемого закрывания дверей"

Пожарная безопасность торговых объектов

Требования пожарной безопасности для торговых центров устанавливаются СП 4.13130.2013 и включают:

Пределы огнестойкости перегородок:

• Между помещениями различного функционального назначения - EI 45
• Между торговыми залами площадью более 3500 м² - EI 15
• Для лестничных клеток и путей эвакуации - EI 45

Требования к эвакуационным путям:

• Ширина дверных проемов на путях эвакуации - не менее 0.8 м
• Двери должны открываться по направлению выхода из здания
• Высота прохода в свету - не менее 1.9 м

Противодымная защита:

• Перегородки должны обеспечивать дымогазонепроницаемость класса Sa
• В перегородках высотой более 2.5 м предусматриваются дымовые клапаны
• Система принудительной противодымной вентиляции интегрируется с конструкцией перегородок

Требования доступности для маломобильных групп населения

Согласно СП 59.13330.2016 "Доступность зданий и сооружений для маломобильных групп населения":

Дверные проемы:

• Минимальная ширина прохода в свету - 850 мм
• Максимальное усилие открывания - 130 Н (13 кгс)
• Время автоматического закрывания - не менее 3 сек

Визуальная доступность:

• Контрастная маркировка стеклянных поверхностей на высоте 1200-1500 мм
• Применение матового или тонированного стекла в нижней части перегородок
• Звуковое сопровождение автоматических дверей

Тактильные указатели:

• Рельефные покрытия перед дверными проемами
• Контрастная маркировка ручек и механизмов управления
• Высота установки элементов управления 800-1100 мм от пола

Технико-экономическое обоснование

Стоимостные характеристики

Стоимость каркасных стеклянных перегородок для торговых центров включает несколько составляющих:

Дополнительные расходы:

• Проектирование - 150-300 руб/м²
• Логистика - 100-200 руб/м²
• Гарантийное обслуживание - 50-100 руб/м² в год

Экономическая эффективность

Окупаемость инвестиций в каркасные стеклянные перегородки достигается за счет:

• Увеличения арендной ставки на 8-12% благодаря повышению привлекательности торговых площадей
• Снижения затрат на реконфигурацию при смене арендаторов на 60-70%
• Экономии на освещении благодаря максимальному использованию естественного света
• Снижения эксплуатационных расходов на 15-20% за счет простоты обслуживания

Срок окупаемости составляет 3.5-5 лет в зависимости от интенсивности использования и частоты реконфигурации торгового пространства.

Жизненный цикл конструкции

Расчетный срок службы каркасных стеклянных перегородок:

• Алюминиевый каркас - 25-30 лет
• Стеклянное заполнение - 15-20 лет
• Фурнитура - 10-15 лет (с регулярным обслуживанием)
• Уплотнительные материалы - 5-8 лет

График замены компонентов:

• 5-й год - замена уплотнителей и смазочных материалов
• 10-й год - замена изношенной фурнитуры
• 15-й год - выборочная замена стеклянного заполнения
• 20-й год - капитальный ремонт с заменой 40-50% элементов

Перспективы развития технологий

Инновационные материалы

Умное стекло - электрохромные и термохромные стекла позволяют изменять прозрачность и цветовые характеристики в зависимости от внешних условий или по команде системы управления зданием.

Фотоэлектрические стекла - интеграция тонкопленочных солнечных элементов в конструкцию перегородок для генерации электроэнергии и снижения энергопотребления торгового центра.

Самоочищающиеся покрытия - применение фотокаталитических покрытий на основе диоксида титана для снижения затрат на обслуживание стеклянных поверхностей.

Цифровые технологии

BIM-проектирование - использование информационного моделирования для оптимизации проектных решений и сокращения сроков реализации проектов.

Цифровые двойники - создание виртуальных моделей перегородок для мониторинга технического состояния и прогнозирования необходимости обслуживания.

Интернет вещей - интеграция датчиков в конструкцию перегородок для контроля параметров микроклимата, безопасности и энергоэффективности.

Каркасные стеклянные перегородки представляют собой оптимальное решение для современных торговых центров, обеспечивая необходимый баланс между функциональностью, эстетичностью и экономической эффективностью. Технические характеристики современных каркасных систем позволяют решать сложные архитектурно-планировочные задачи при соблюдении всех требований нормативной документации по безопасности, энергоэффективности и доступности среды. Перспективы развития технологий открывают новые возможности для создания интеллектуальных торговых пространств с адаптивными характеристиками ограждающих конструкций, что обеспечит дальнейшее повышение конкурентоспособности торговых центров и качества обслуживания посетителей.
