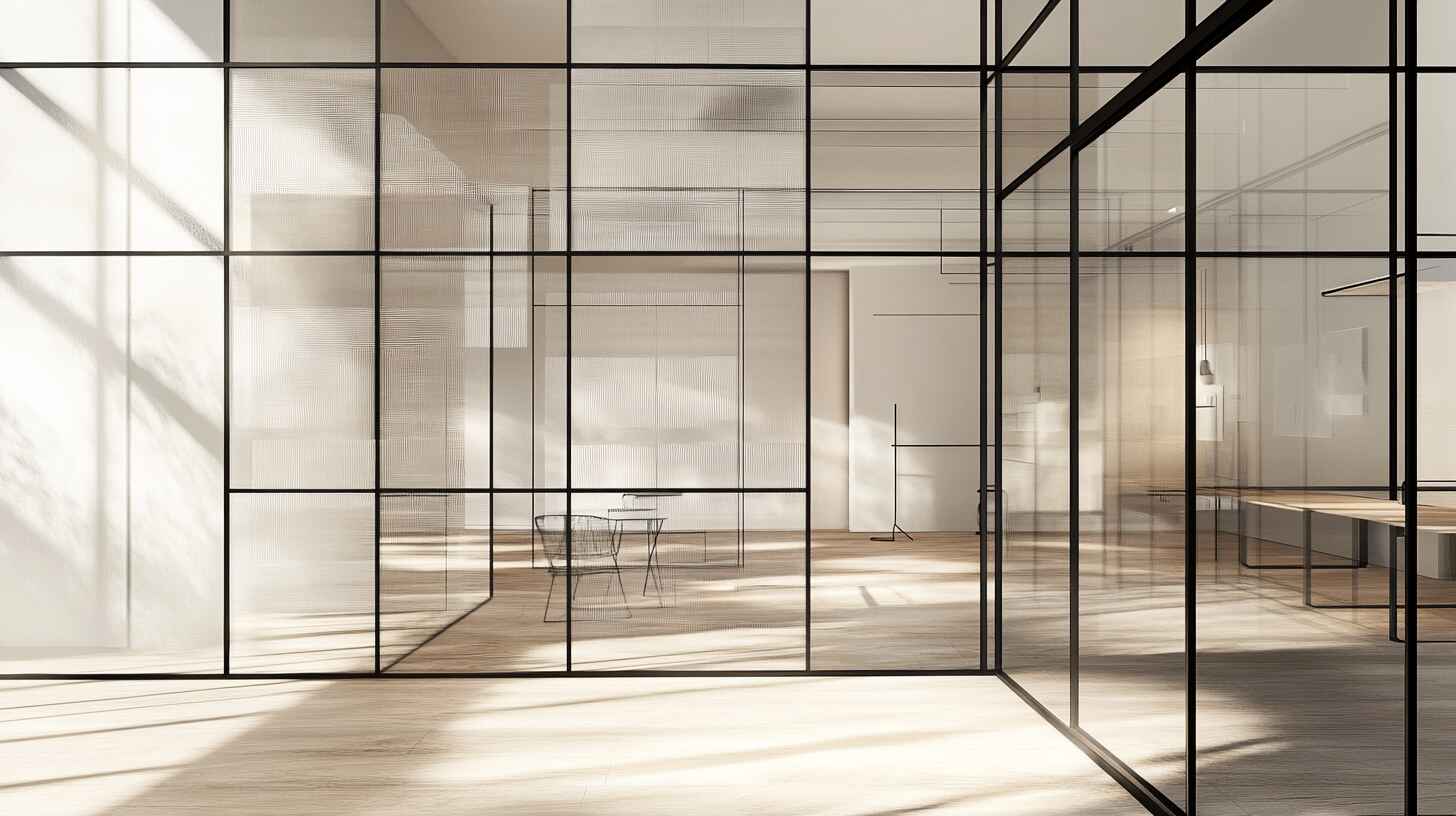

Современные офисные пространства предъявляют высокие требования к функциональности, эстетике и адаптивности внутренних конструкций. Каркасные стеклянные перегородки стали неотъемлемым элементом архитектуры открытых планировок, обеспечивая оптимальное сочетание визуальной прозрачности и функционального зонирования пространства. Эти конструкции позволяют создавать изолированные рабочие зоны, переговорные комнаты и кабинеты руководителей, сохраняя при этом ощущение открытости и естественного освещения.
Технологические достижения в области обработки стекла и производства алюминиевых профильных систем существенно расширили возможности применения каркасных перегородок в офисном строительстве. Современные системы обеспечивают высокие показатели звукоизоляции, огнестойкости и эргономичности, что делает их предпочтительным выбором для создания комфортной рабочей среды. Правильное проектирование и монтаж таких конструкций требует глубокого понимания конструктивных особенностей, нормативных требований и технологических процессов.
Конструктивные аспекты каркасных систем
Типы каркасных систем
Основу каркасных стеклянных перегородок составляют профильные системы, которые классифицируются по материалу изготовления и конструктивным особенностям. Алюминиевые профильные системы являются наиболее распространенным решением благодаря оптимальному сочетанию прочности, долговечности и эстетических качеств.
Алюминиевые каркасы изготавливаются из сплавов серии 6000 (Al-Mg-Si), обладающих высокой коррозионной стойкостью и прочностью на разрыв до 310 МПа. Профили подвергаются анодированию или порошковой окраске, что обеспечивает защиту от коррозии и широкие возможности цветового оформления. Толщина стенок профилей варьируется от 1,5 до 3,0 мм в зависимости от нагрузок и размеров конструкции.
Стальные каркасы применяются реже, преимущественно в случаях повышенных требований к прочности или при необходимости создания особо тонких профилей. Сталь обеспечивает более высокую жесткость конструкции, но требует обязательной антикоррозионной обработки и имеет ограниченные возможности цветового оформления.
Профильные системы и их характеристики
| Тип системы | Глубина профиля, мм | Максимальная высота, м | Толщина стекла, мм | Область применения |
|---|---|---|---|---|
| Офисная базовая | 50-70 | 3,0 | 6-12 | Стандартные перегородки |
| Офисная усиленная | 80-100 | 4,5 | 8-16 | Высокие перегородки |
| Структурная | 120-150 | 6,0 | 12-24 | Несущие конструкции |
| Узкопрофильная | 35-45 | 2,5 | 6-10 | Легкие перегородки |

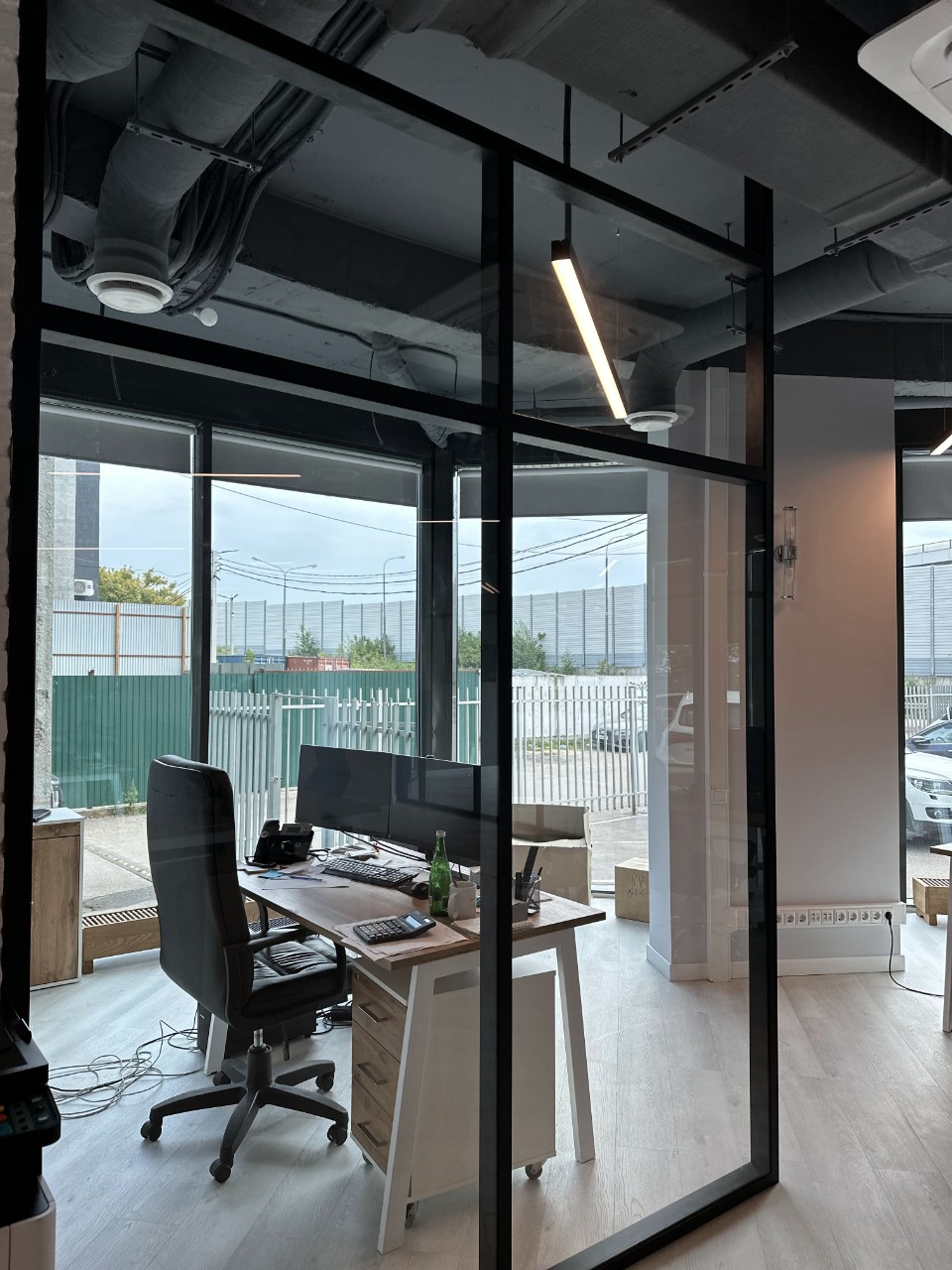

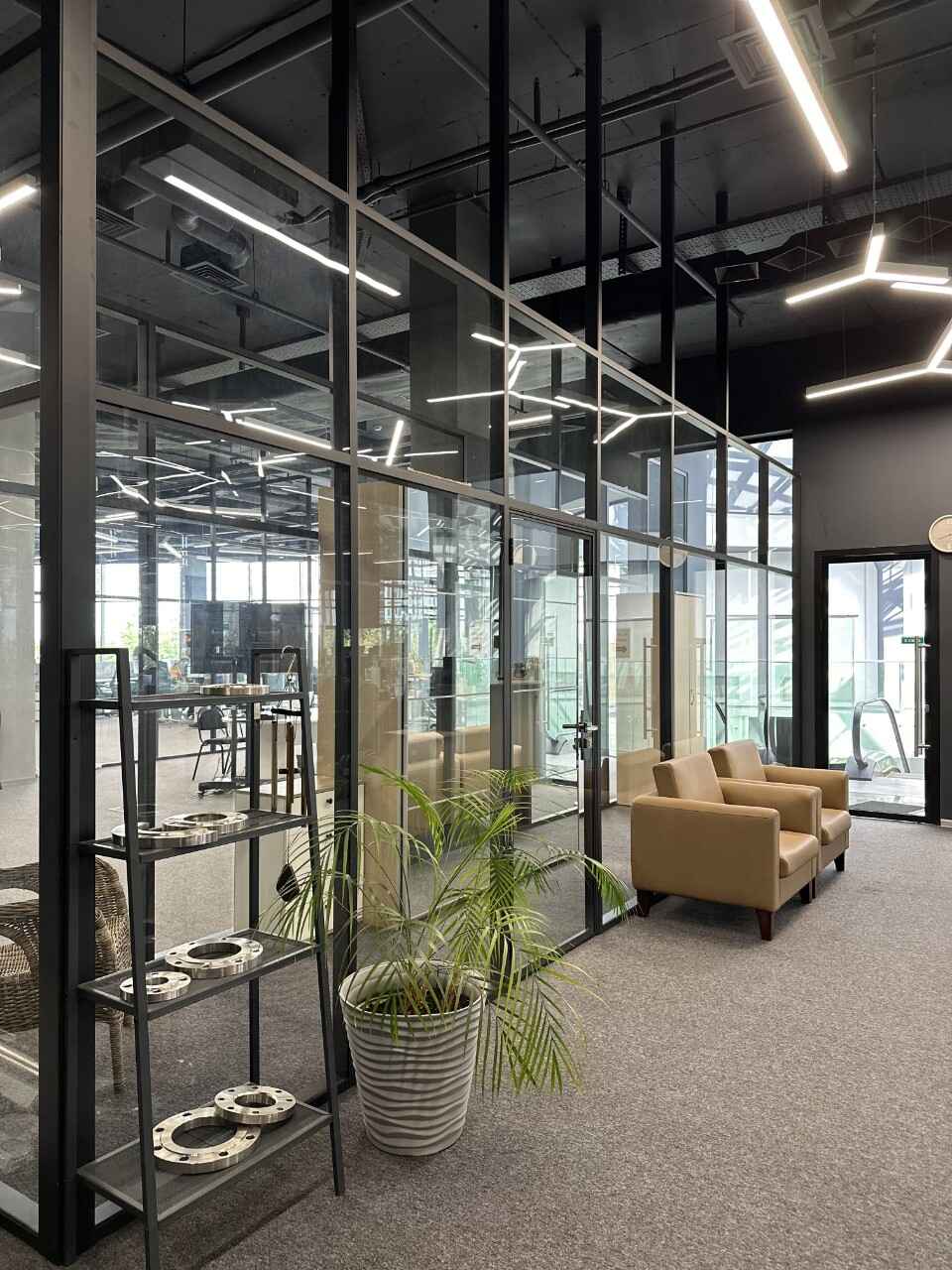

Конструктивно каркасные системы подразделяются на стоечно-ригельные и модульные. Стоечно-ригельные системы состоят из вертикальных стоек и горизонтальных ригелей, образующих жесткий каркас. Стойки устанавливаются с шагом 600-1200 мм в зависимости от размеров стеклянных панелей и нагрузок. Модульные системы предполагают использование стандартизированных секций заданной ширины, что упрощает проектирование и монтаж.
Виды стекла и технические характеристики
Выбор типа стекла является критически важным фактором, определяющим функциональные характеристики перегородки. Для офисных перегородок применяются следующие виды стекла:
Флоат-стекло толщиной 6-12 мм служит основой для большинства офисных перегородок. Стекло толщиной 6 мм применяется для конструкций высотой до 2,5 м, 8 мм – до 3,5 м, 10-12 мм – для высоких перегородок до 4,5 м. Оптические характеристики флоат-стекла: светопропускание 89-91%, отражение 8-10%.
Закаленное стекло обладает повышенной прочностью (в 4-5 раз выше обычного) и безопасностью разрушения. При разрушении образует мелкие осколки с тупыми краями, что исключает травмирование. Обязательно применяется в дверных конструкциях и нижней части перегородок до высоты 800 мм.
Триплекс представляет собой многослойную конструкцию из двух или более стекол, соединенных полимерной пленкой. Обеспечивает высокую безопасность, звукоизоляцию и возможность создания декоративных эффектов. Толщина триплекса для офисных перегородок составляет 6-16 мм.
Стеклопакеты применяются для повышения звукоизоляционных свойств перегородок. Двухкамерные стеклопакеты толщиной 24-32 мм обеспечивают индекс звукоизоляции до 42-45 дБ. Заполнение межстекольного пространства аргоном повышает теплоизоляционные свойства.
Узлы сопряжения с ограждающими конструкциями
Проектирование узлов сопряжения каркасных перегородок с потолком, полом и стенами требует учета конструктивных особенностей здания, температурных деформаций и акустических требований.
Сопряжение с полом выполняется через базовый профиль, который крепится к основанию анкерными болтами с шагом 400-600 мм. Для обеспечения гидроизоляции под базовый профиль укладывается герметизирующая лента. В случае устройства перегородки на фальшполе применяются специальные опорные конструкции, передающие нагрузку на несущие элементы перекрытия.
Сопряжение с потолком осуществляется через верхний направляющий профиль. При подвесных потолках необходимо предусмотреть усиление каркаса потолка в местах крепления перегородок. Для компенсации вертикальных деформаций здания устраивается деформационный шов шириной 15-25 мм, заполняемый упругим герметиком.
Примыкание к стенам выполняется через угловые профили с применением герметизирующих прокладок. Особое внимание уделяется обеспечению акустической изоляции стыков, для чего применяются специальные уплотнители и герметики.
Обеспечение жесткости и устойчивости
Жесткость каркасной системы обеспечивается правильным выбором сечений профилей, оптимальным шагом стоек и надежным креплением к ограждающим конструкциям здания. Расчет конструкции выполняется на следующие нагрузки:
- Собственный вес конструкции (150-250 кг/м²)
- Ветровая нагрузка (для наружных конструкций)
- Эксплуатационная нагрузка (100 Н/м² горизонтальная)
- Нагрузка от открывания дверей
- Температурные воздействия
Горизонтальная жесткость системы обеспечивается за счет рамной работы каркаса и анкерного крепления к несущим конструкциям здания. Допустимый прогиб конструкции не должен превышать 1/250 от высоты перегородки.
Функциональные характеристики
Акустические свойства
Звукоизоляционные характеристики каркасных стеклянных перегородок являются критически важными для обеспечения комфортной рабочей среды в офисах. Индекс звукоизоляции зависит от конструктивного решения, типа стекла и качества уплотнения стыков.
| Конструкция перегородки | Индекс звукоизоляции Rw, дБ | Область применения |
|---|---|---|
| Одинарное стекло 6 мм | 28-30 | Декоративные перегородки |
| Одинарное стекло 10 мм | 32-34 | Стандартные офисы |
| Триплекс 6+6 мм | 35-37 | Переговорные комнаты |
| Стеклопакет 4+12+4 мм | 40-42 | Кабинеты руководителей |
| Стеклопакет 6+16+6 мм | 43-45 | Конференц-залы |
Для повышения звукоизоляции применяются следующие технические решения:
Стекла различной толщины в стеклопакетах снижают резонансные явления. Асимметричная конструкция типа 6+12+4 мм обеспечивает лучшие акустические характеристики, чем симметричная 5+12+5 мм.
Специальные акустические пленки в триплексе повышают звукоизоляцию на 2-4 дБ по сравнению со стандартными пленками. Применение вязкоупругих промежуточных слоев эффективно в диапазоне частот 125-4000 Гц.
Качественное уплотнение стыков обеспечивает до 30% общей эффективности звукоизоляции. Применяются двухконтурные уплотнительные системы с использованием EPDM-резины и структурных герметиков.
Требования по огнестойкости
Каркасные стеклянные перегородки должны соответствовать требованиям пожарной безопасности согласно СП 2.13130.2020 и техническому регламенту о требованиях пожарной безопасности.
Алюминиевые профили относятся к негорючим материалам (НГ), что обеспечивает высокую пожарную безопасность каркасных систем. Температура плавления алюминия составляет 660°C, что превышает критические температуры для большинства пожароопасных ситуаций.
Огнестойкое стекло применяется для перегородок, разделяющих пожарные отсеки или эвакуационные пути. Классификация по огнестойкости:
- E15 – целостность 15 минут
- E30 – целостность 30 минут
- EI30 – целостность и теплоизоляция 30 минут
- EI60 – целостность и теплоизоляция 60 минут
Огнестойкое стекло изготавливается методом многослойного склеивания с применением специальных интумесцентных прослоек, которые при нагревании образуют теплоизоляционный слой.
Решения для обеспечения приватности
Визуальная приватность в офисных перегородках обеспечивается различными способами обработки стекла и интеграцией регулируемых систем затенения.

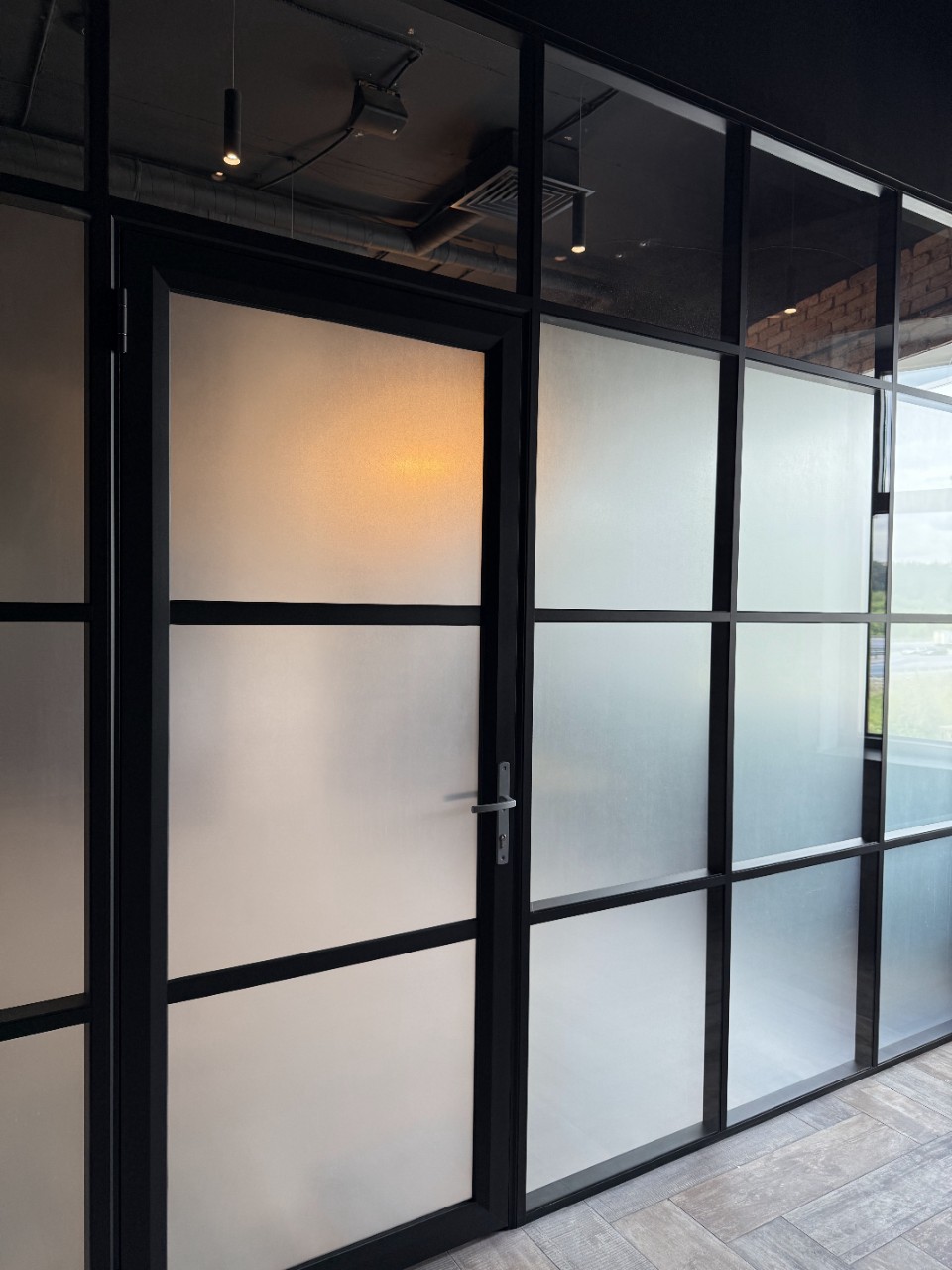

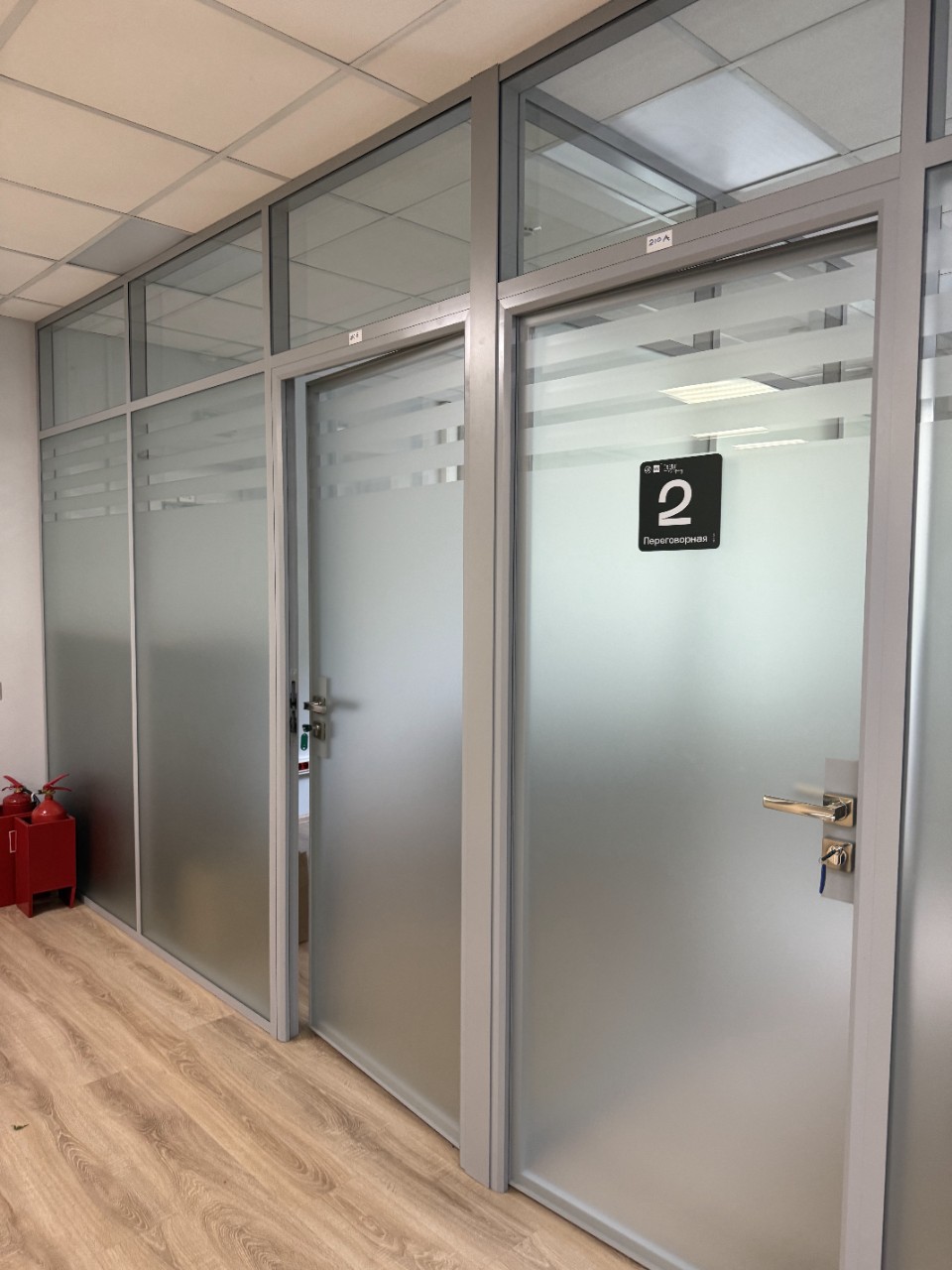

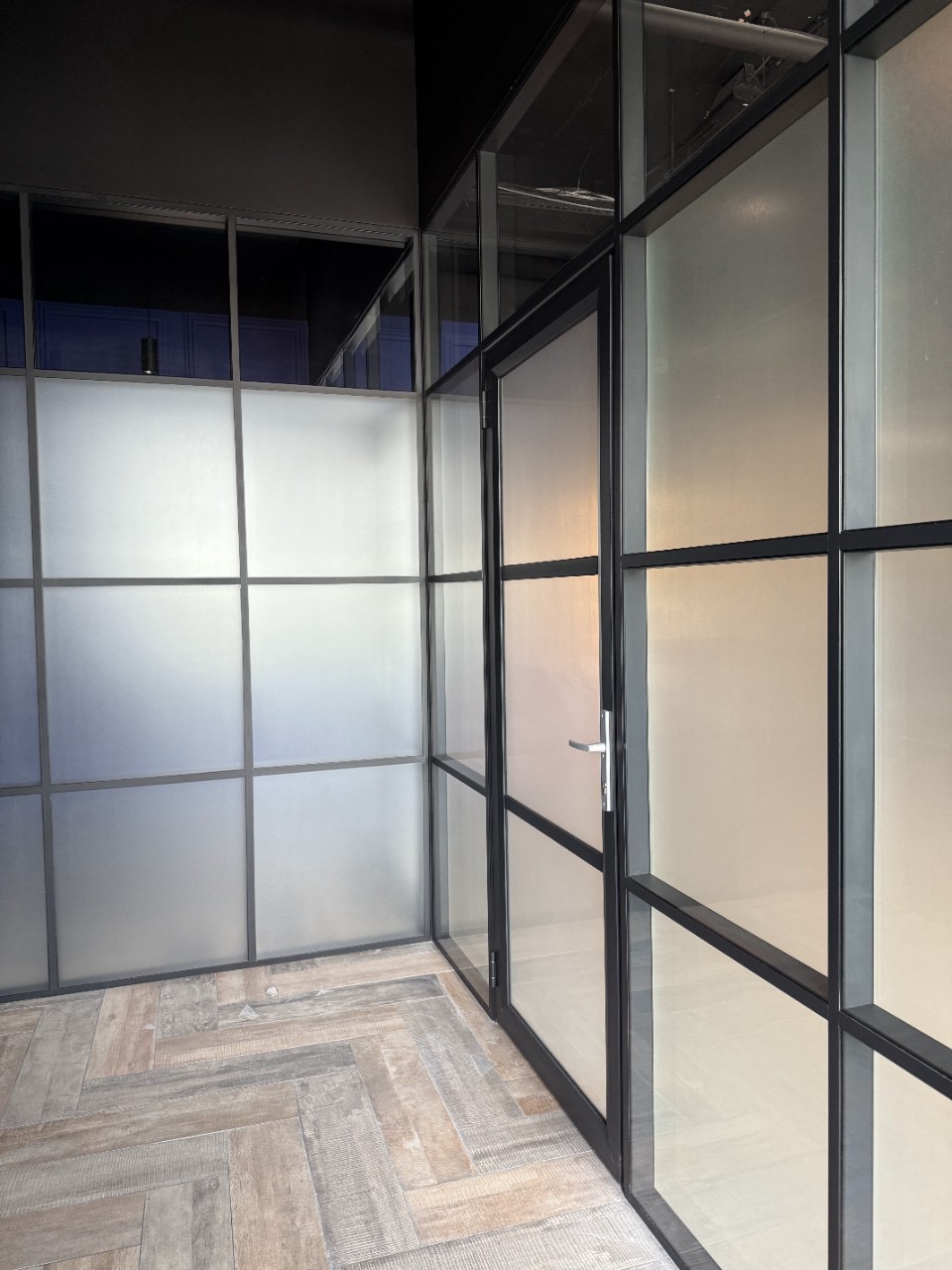

Матирование стекла выполняется пескоструйной обработкой, кислотным травлением или нанесением специальных пленок. Степень матирования регулируется от частичного (полосы, узоры) до полного затемнения. Матированное стекло сохраняет светопропускание на уровне 60-80% при полном исключении визуального контакта.

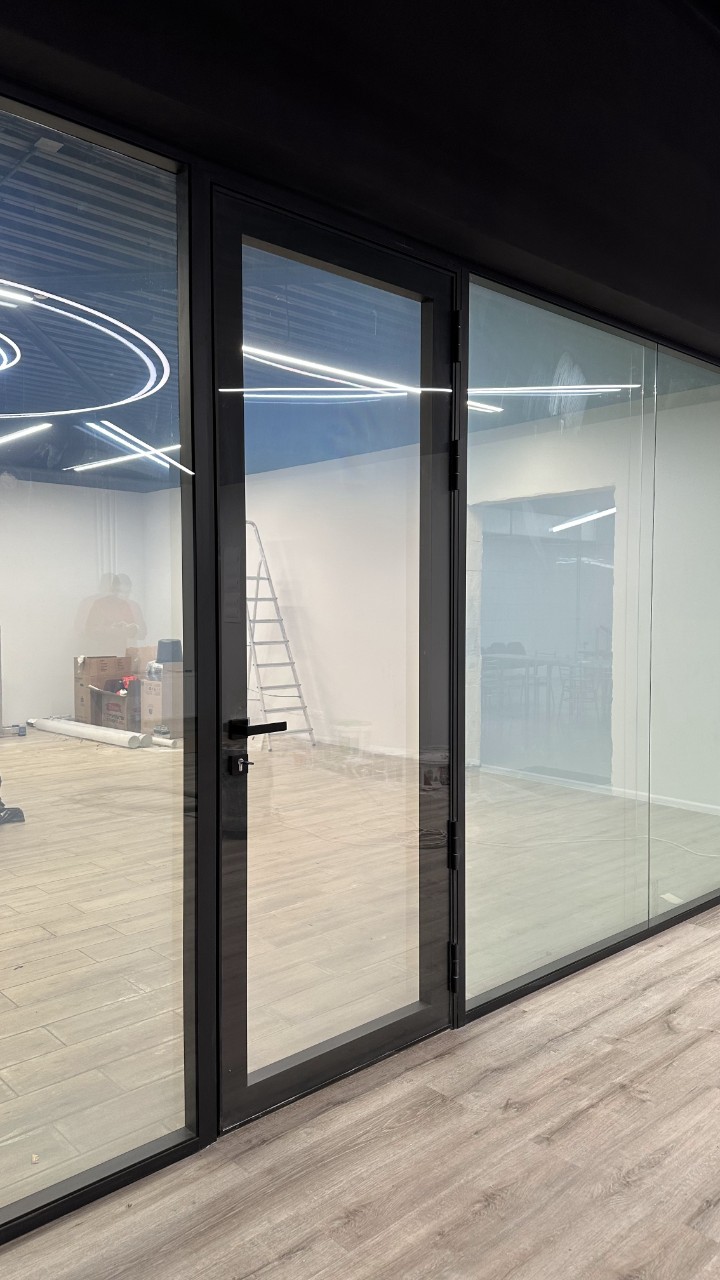

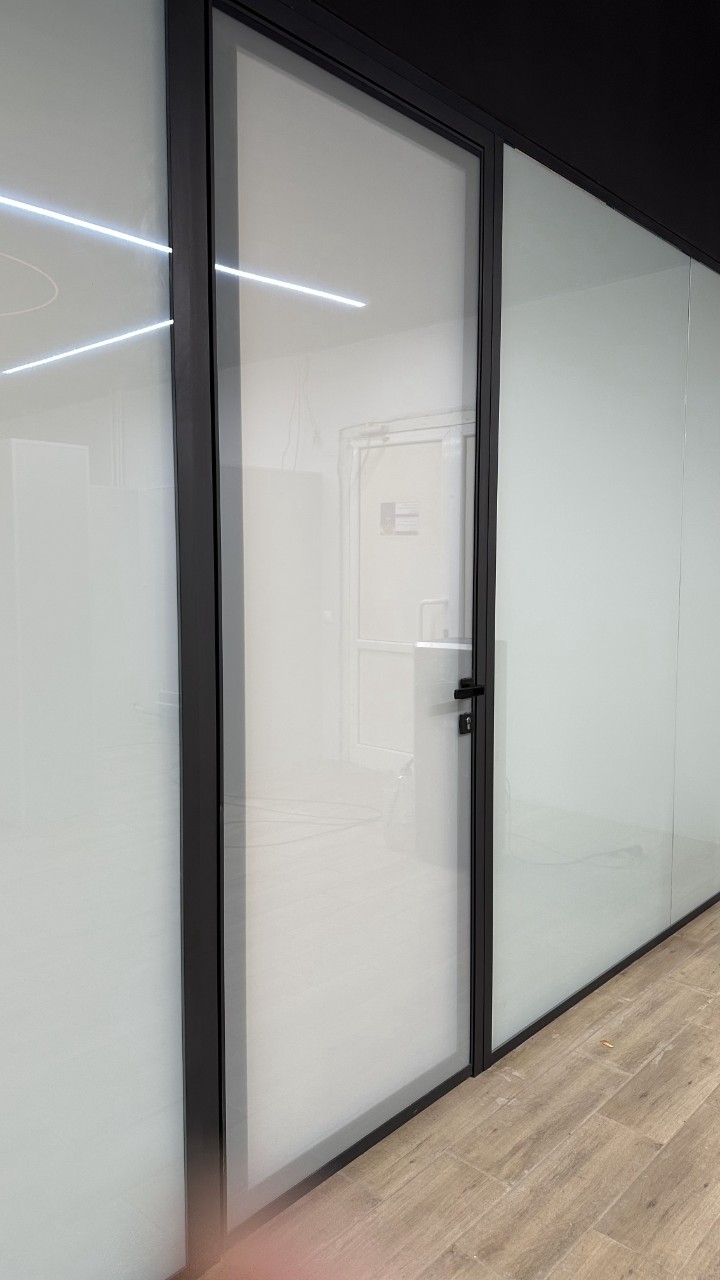

Смарт-стекло (электрохромное, PDLC) позволяет изменять прозрачность под воздействием электрического тока. Время переключения составляет 1-3 секунды, потребляемая мощность – 5-10 Вт/м². Управление осуществляется через выключатели, диммеры или системы "умного дома".

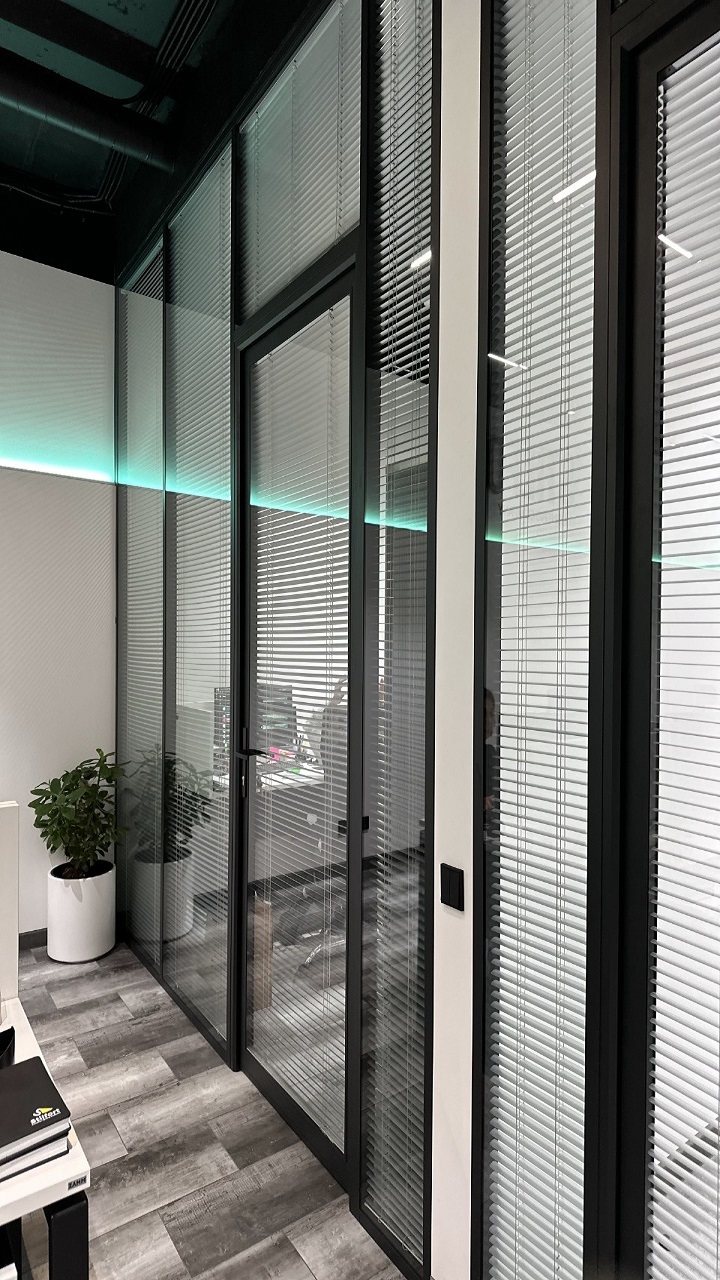

Интегрированные жалюзи размещаются в межстекольном пространстве стеклопакетов. Управление может быть ручным (шнуровым), электрическим или автоматическим с датчиками освещенности. Ламели изготавливаются из алюминия толщиной 0,2-0,3 мм с различными вариантами окраски.
Интеграция инженерных систем
Современные каркасные перегородки предусматривают интеграцию различных инженерных систем для обеспечения комфорта и функциональности офисных помещений.
Электрические системы интегрируются через специальные кабель-каналы в профилях или съемные коробы. Предусматриваются розетки, выключатели, точки подключения сетевого оборудования. Сечение кабель-каналов составляет 20×40 мм для слаботочных сетей и 40×60 мм для силовых кабелей.
Система кондиционирования может включать встроенные вентиляционные решетки, фанкойлы или элементы системы "активная балка". Пропускная способность вентиляционных каналов рассчитывается исходя из кратности воздухообмена 3-5 раз в час.
Охранно-пожарная сигнализация интегрируется через специальные каналы для прокладки шлейфов и установки датчиков. Предусматриваются места для размещения извещателей дыма, движения и разбития стекла.
Проектные решения
Определение габаритов и модульности

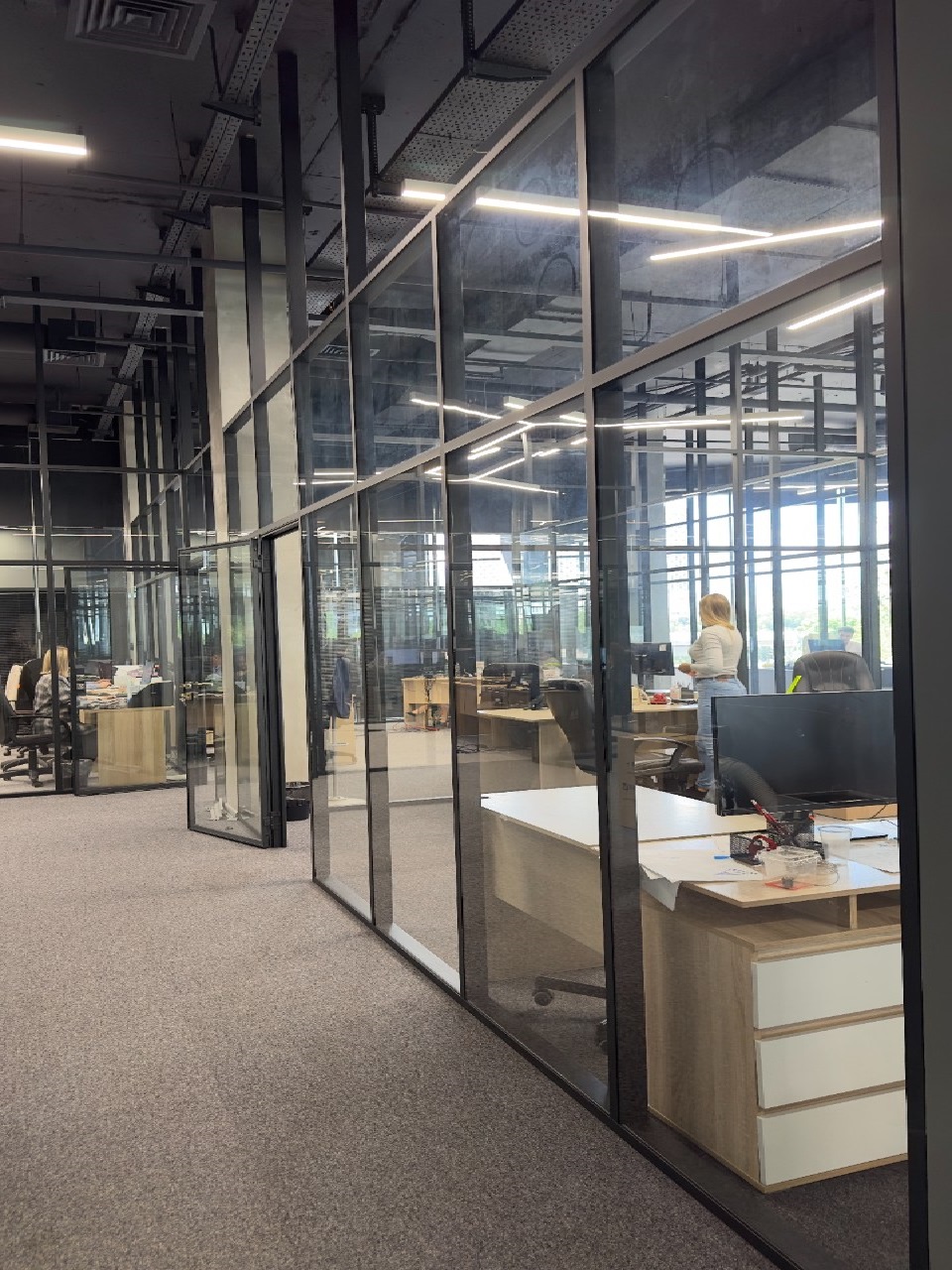

Габариты каркасных стеклянных перегородок определяются функциональными требованиями, конструктивными возможностями профильных систем и экономическими соображениями. Стандартные модульные размеры обеспечивают оптимизацию производства и снижение стоимости.
Высота перегородок в офисных зданиях обычно составляет 2400-3600 мм, что соответствует стандартным высотам потолков. Максимальная высота определяется несущей способностью профильной системы и может достигать 6000 мм для усиленных конструкций.
Ширина секций варьируется от 600 до 1800 мм. Оптимальная ширина с точки зрения конструктивной эффективности составляет 1200-1500 мм. Узкие секции (600-900 мм) применяются в местах расположения дверей или при сложной геометрии помещений.
Модульная сетка офисных перегородок обычно кратна 300 мм, что обеспечивает совместимость с модульными размерами офисной мебели и инженерного оборудования. Стандартный ряд ширин: 600, 900, 1200, 1500, 1800 мм.
Варианты дверных конструкций
Дверные блоки в каркасных перегородках классифицируются по способу открывания, материалу полотна и функциональному назначению.

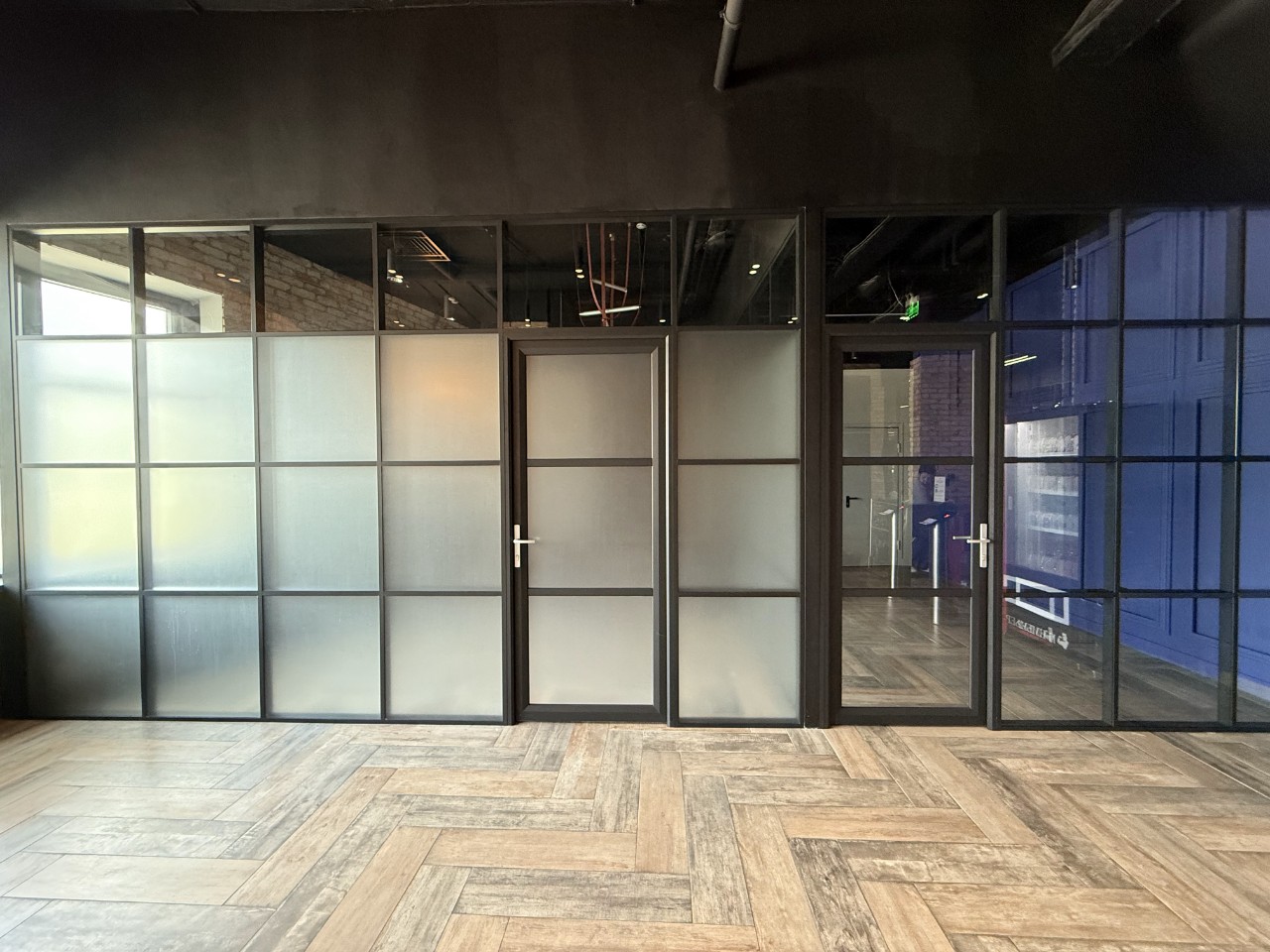

Распашные двери являются наиболее распространенным решением. Стандартные размеры: ширина 800-1200 мм, высота 2000-2400 мм. Полотно изготавливается из закаленного стекла толщиной 10-12 мм. Фурнитура включает петли, замки, ручки и доводчики.
Раздвижные двери применяются при ограниченном пространстве для открывания. Конструкция включает направляющие профили, роликовые каретки и стопорные механизмы. Максимальная ширина полотна – 1500 мм, вес – до 150 кг.
Маятниковые двери обеспечивают открывание в обе стороны и автоматическое закрывание. Применяются в местах интенсивного движения людей. Напольные и потолочные пружинные механизмы рассчитаны на вес полотна до 120 кг.
| Тип двери | Ширина, мм | Пропускная способность, чел/мин | Область применения |
|---|---|---|---|
| Распашная одностворчатая | 800-1000 | 30-40 | Кабинеты, переговорные |
| Распашная двустворчатая | 1200-1600 | 60-80 | Конференц-залы |
| Раздвижная | 800-1500 | 25-35 | Ограниченное пространство |
| Маятниковая | 900-1200 | 45-60 | Проходные зоны |
Учет деформаций здания
Деформации несущих конструкций здания оказывают значительное влияние на работу каркасных перегородок. Основные виды деформаций:
Прогибы перекрытий под действием постоянных и временных нагрузок могут достигать 10-15 мм на пролете 6 м. Для компенсации в верхних узлах сопряжения устраиваются деформационные швы и применяются упругие прокладки.
Температурные деформации здания приводят к горизонтальным и вертикальным смещениям до 5-10 мм. Компенсация осуществляется через подвижные соединения и упругие элементы в узлах крепления.
Усадочные деформации железобетонных конструкций могут составлять 0,2-0,4 мм/м. Особенно критичны в новых зданиях в течение первого года эксплуатации.
Примыкание к инженерным системам
Проектирование узлов примыкания каркасных перегородок к инженерным системам требует координации с проектами всех разделов.
Система отопления предусматривает обход радиаторов, трубопроводов и распределительных коллекторов. Минимальное расстояние от нагревательных приборов до стекла составляет 100 мм для предотвращения термических напряжений.
Вентиляция и кондиционирование интегрируются через специальные проемы в каркасе или съемные секции. Вентиляционные решетки устанавливаются в нижней и верхней частях перегородок для обеспечения циркуляции воздуха.
Электроснабжение и слаботочные сети прокладываются в кабель-каналах профилей или в плинтусных коробах. Предусматриваются технологические отверстия для проходки кабелей с последующей герметизацией.
Технология монтажа
Последовательность монтажных работ
Монтаж каркасных стеклянных перегородок выполняется в строгой технологической последовательности для обеспечения качества и безопасности работ.
Подготовительные работы включают проверку готовности основания, разметку осей перегородок, подготовку монтажных приспособлений и инструмента. Основание должно быть выровнено с отклонениями не более 2 мм на 2 м длины.
Установка базового профиля начинается с разметки осей и сверления отверстий для анкерных болтов. Диаметр анкеров – 8-12 мм, глубина заложения – не менее 60 мм. Шаг анкеров – 400-600 мм. Под профиль укладывается герметизирующая лента толщиной 3-5 мм.
Монтаж вертикальных стоек осуществляется с проверкой вертикальности по двум направлениям. Допустимые отклонения от вертикали – не более 2 мм на высоту 3 м. Стойки крепятся к базовому профилю через монтажные пластины.
Установка горизонтальных ригелей выполняется снизу вверх с контролем горизонтальности. Соединение ригелей со стойками осуществляется через угловые соединители или сварку (для стальных конструкций).
Монтаж стеклянного заполнения производится после полной сборки каркаса. Стекло устанавливается на опорные прокладки толщиной 2-4 мм и фиксируется штапиками. Зазор между стеклом и профилем составляет 3-5 мм для компенсации температурных деформаций.
Требования к подготовке основания
Качество основания критически влияет на долговечность и эксплуатационные характеристики перегородок.
Ровность поверхности контролируется двухметровой рейкой. Отклонения не должны превышать 2 мм. При больших неровностях выполняется выравнивание самонивелирующимися смесями.
Прочность основания должна обеспечивать надежное крепление анкерных элементов. Минимальная прочность бетона на сжатие – B15 (М200). Для легких перегородок допускается основание из ячеистого бетона плотностью не менее 600 кг/м³.
Влажность основания не должна превышать 4% для обеспечения адгезии герметизирующих материалов. Контроль влажности выполняется электронными влагомерами.
Чистота поверхности обеспечивается удалением пыли, грязи, масляных пятен и остатков строительных растворов. Поверхность обрабатывается промышленными пылесосами и обезжиривающими составами.
Контроль качества монтажа
Система контроля качества включает входной контроль материалов, операционный контроль технологических процессов и приемочный контроль готовой конструкции.
Входной контроль включает проверку комплектности поставки, соответствия профилей проектным размерам, качества изготовления стеклянных элементов. Проверяется наличие сертификатов соответствия и паспортов качества.
Операционный контроль осуществляется на каждом этапе монтажа:
- Разметка осей (точность ±2 мм)
- Установка анкеров (глубина заложения, шаг)
- Вертикальность стоек (отклонение не более 2 мм/3 м)
- Горизонтальность ригелей (отклонение не более 1 мм/м)
- Размеры проемов (допуск ±3 мм)
Приемочный контроль включает проверку:
- Геометрической точности конструкции
- Качества стыков и уплотнений
- Функционирования дверных механизмов
- Отсутствия дефектов стекла и профилей
| Контролируемый параметр | Допустимое отклонение | Метод контроля |
|---|---|---|
| Вертикальность стоек | ±2 мм на 3 м | Отвес, уровень |
| Горизонтальность ригелей | ±1 мм на 1 м | Строительный уровень |
| Размеры проемов | ±3 мм | Измерительная лента |
| Ширина зазоров | ±1 мм | Набор щупов |
| Плоскостность | ±3 мм на 2 м | Контрольная рейка |
Эксплуатационные вопросы
Требования к обслуживанию и уходу
Правильное обслуживание каркасных стеклянных перегородок обеспечивает сохранение эксплуатационных характеристик и эстетического вида на протяжении всего срока службы.
Очистка стеклянных поверхностей выполняется специальными моющими средствами, не содержащими абразивных частиц и агрессивных химических веществ. Рекомендуется использование микрофибровых салфеток и резиновых скребков. Периодичность очистки – 1-2 раза в неделю для офисных помещений.
Уход за алюминиевыми профилями включает удаление загрязнений мягкими моющими средствами и защиту от коррозии. Анодированные поверхности очищаются нейтральными составами pH 6-8. Порошковые покрытия допускают применение более активных моющих средств.
Обслуживание дверной фурнитуры предусматривает регулярную смазку петель, замков и доводчиков. Применяются специальные технические смазки, не содержащие кислот и растворителей. Периодичность обслуживания – каждые 6 месяцев.
Контроль состояния уплотнений включает проверку целостности уплотнительных шнуров и герметиков. При обнаружении повреждений выполняется локальный ремонт или замена уплотнений. Средний срок службы EPDM-уплотнений составляет 10-15 лет.
Возможности демонтажа и перепланировки
Одним из ключевых преимуществ каркасных стеклянных перегородок является возможность их демонтажа и повторного использования при изменении планировки офисных помещений.
Разборность конструкции обеспечивается применением механических соединений без использования клеевых составов. Стеклянные панели извлекаются после снятия штапиков, профили разъединяются в узловых соединениях.
Повторное использование элементов возможно при условии аккуратного демонтажа и правильного хранения. Алюминиевые профили сохраняют эксплуатационные свойства при многократном монтаже-демонтаже. Стеклянные панели требуют осторожного обращения для предотвращения повреждений.
Модификация конструкции допускает изменение высоты перегородок, перестановку дверных блоков, изменение типа стеклянного заполнения. Модульность системы обеспечивает широкие возможности реконфигурации.
Утилизация компонентов при окончательном демонтаже предусматривает раздельный сбор материалов. Алюминиевые профили подлежат переплавке с сохранением до 95% первоначальных свойств металла. Стекло направляется на переработку для производства новых стеклянных изделий или стекловолокна.
Срок службы и гарантийные обязательства
Проектный срок службы каркасных стеклянных перегородок составляет не менее 25 лет при соблюдении условий эксплуатации и регулярном техническом обслуживании.
| Компонент системы | Срок службы, лет | Гарантийный срок, лет | Примечания |
|---|---|---|---|
| Алюминиевые профили | 25-30 | 10-15 | При условии качественной окраски |
| Стеклянные панели | 20-25 | 5-10 | Исключая механические повреждения |
| Дверная фурнитура | 10-15 | 3-5 | При регулярном обслуживании |
| Уплотнения | 10-15 | 2-3 | Зависит от условий эксплуатации |
| Стеклопакеты | 15-20 | 5-10 | Гарантия на герметичность |
Факторы, влияющие на долговечность:
- Качество монтажных работ и соблюдение технологии
- Интенсивность эксплуатации и механические воздействия
- Условия окружающей среды (температура, влажность, загрязнения)
- Регулярность и качество технического обслуживания
- Совместимость с деформациями несущих конструкций здания
Ремонт и техническое обслуживание
Система планово-предупредительного ремонта обеспечивает поддержание работоспособности перегородок на протяжении всего срока эксплуатации.
Ежемесячное обслуживание включает:
- Визуальный осмотр состояния конструкций
- Проверку функционирования дверных механизмов
- Очистку дренажных отверстий в профилях
- Контроль состояния уплотнений в критических узлах
Квартальное обслуживание предусматривает:
- Смазку подвижных элементов фурнитуры
- Регулировку дверных петель и доводчиков
- Проверку крепежных элементов
- Контроль герметичности стеклопакетов
Годовое обслуживание включает:
- Комплексную диагностику состояния конструкции
- Замену изношенных уплотнений
- Обновление защитных покрытий профилей
- Регулировку и настройку всех механизмов
Капитальный ремонт выполняется через 10-15 лет эксплуатации и может включать:
- Замену стеклянных панелей
- Обновление дверной фурнитуры
- Восстановление защитных покрытий
- Модернизацию уплотнительных систем
Нормативная база и стандарты качества
Действующие нормативные документы
Проектирование и монтаж каркасных стеклянных перегородок регламентируется комплексом нормативных документов:
ГОСТ и национальные стандарты:
- ГОСТ 30674-99 "Блоки оконные из ПВХ профилей"
- ГОСТ 23166-99 "Блоки оконные. Общие технические условия"
- ГОСТ 24866-2014 "Стеклопакеты клееные строительного назначения"
- ГОСТ 32565-2013 "Окна и балконные двери из алюминиевых сплавов"
Строительные правила и нормы:
- СП 295.1325800.2017 "Здания жилые одноквартирные"
- СП 2.13130.2020 "Системы противопожарной защиты"
- СНиП 21-01-97 "Пожарная безопасность зданий и сооружений"
- СП 50.13330.2012 "Тепловая защита зданий"
Сертификация и контроль качества
Каркасные стеклянные перегородки подлежат обязательной сертификации соответствия техническим регламентам Таможенного союза:
- ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- ТР ТС 123/2011 "О безопасности продукции легкой промышленности"
- ТР ТС 014/2011 "Безопасность автомобильных дорог"
Испытания конструкций проводятся аккредитованными лабораториями по следующим показателям:
- Прочность и устойчивость к нагрузкам
- Звукоизоляционные характеристики
- Огнестойкость и пожарная безопасность
- Теплотехнические свойства
- Воздухо- и водопроницаемость
Экономические аспекты применения
Сравнительная стоимость различных систем
| Тип системы | Стоимость за м², руб. | Срок монтажа, дни/100 м² | Эксплуатационные расходы, руб./м²/год |
|---|---|---|---|
| Базовая офисная | 8 000-12 000 | 3-5 | 150-200 |
| Усиленная | 12 000-18 000 | 4-6 | 200-250 |
| Премиум класс | 18 000-25 000 | 5-8 | 250-300 |
| Огнестойкая | 15 000-22 000 | 4-7 | 300-400 |
Факторы ценообразования:
- Тип и качество профильной системы
- Характеристики стеклянного заполнения
- Сложность геометрии и количество дверных блоков
- Требования к звукоизоляции и огнестойкости
- Объем поставки и сроки выполнения работ
Экономическая эффективность
Применение каркасных стеклянных перегородок обеспечивает следующие экономические преимущества:
Снижение затрат на освещение составляет 15-25% благодаря максимальному использованию естественного света. Экономия электроэнергии достигает 30-50 кВт·ч/м² в год.
Возможность быстрой перепланировки снижает затраты на реконструкцию офисных помещений в 2-3 раза по сравнению с капитальными перегородками. Стоимость демонтажа и повторного монтажа составляет 30-40% от первоначальной стоимости.
Повышение арендной привлекательности офисных помещений увеличивает их стоимость на 10-15% благодаря современному внешнему виду и функциональности.
Снижение нагрузки на перекрытия позволяет размещать перегородки без дополнительного усиления несущих конструкций, что экономит 500-1000 руб./м² перегородок.
Каркасные стеклянные перегородки представляют собой высокотехнологичное решение для современных офисных пространств, обеспечивающее оптимальное сочетание функциональности, эстетики и экономической эффективности. Правильное проектирование с учетом конструктивных особенностей здания, тщательный выбор материалов и профессиональный монтаж гарантируют долговечность и надежность конструкций. Возможности быстрой реконфигурации, высокие эксплуатационные характеристики и соответствие современным требованиям пожарной безопасности делают каркасные стеклянные перегородки предпочтительным выбором для создания гибких и комфортных рабочих сред в офисных зданиях различного назначения.
