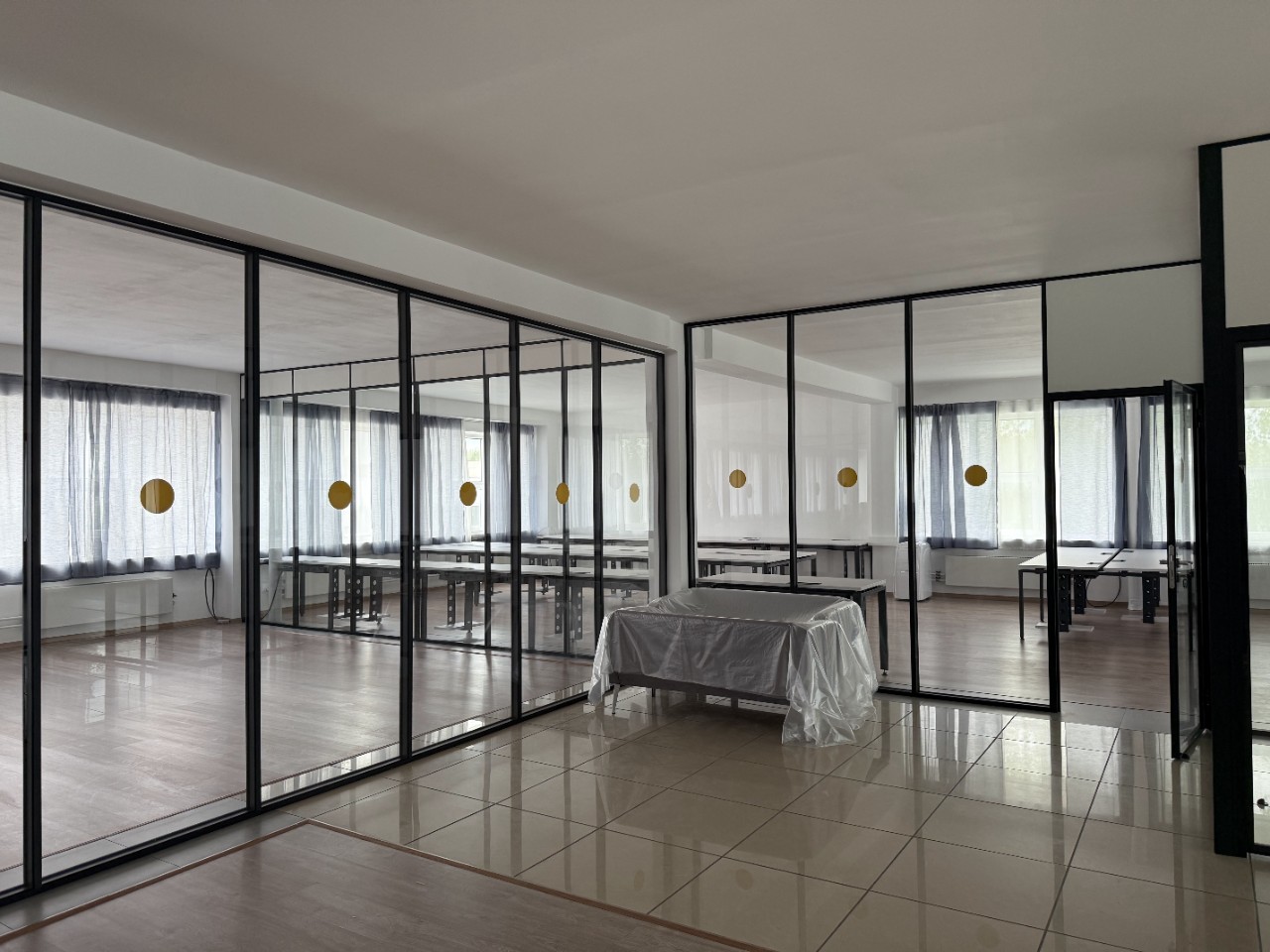

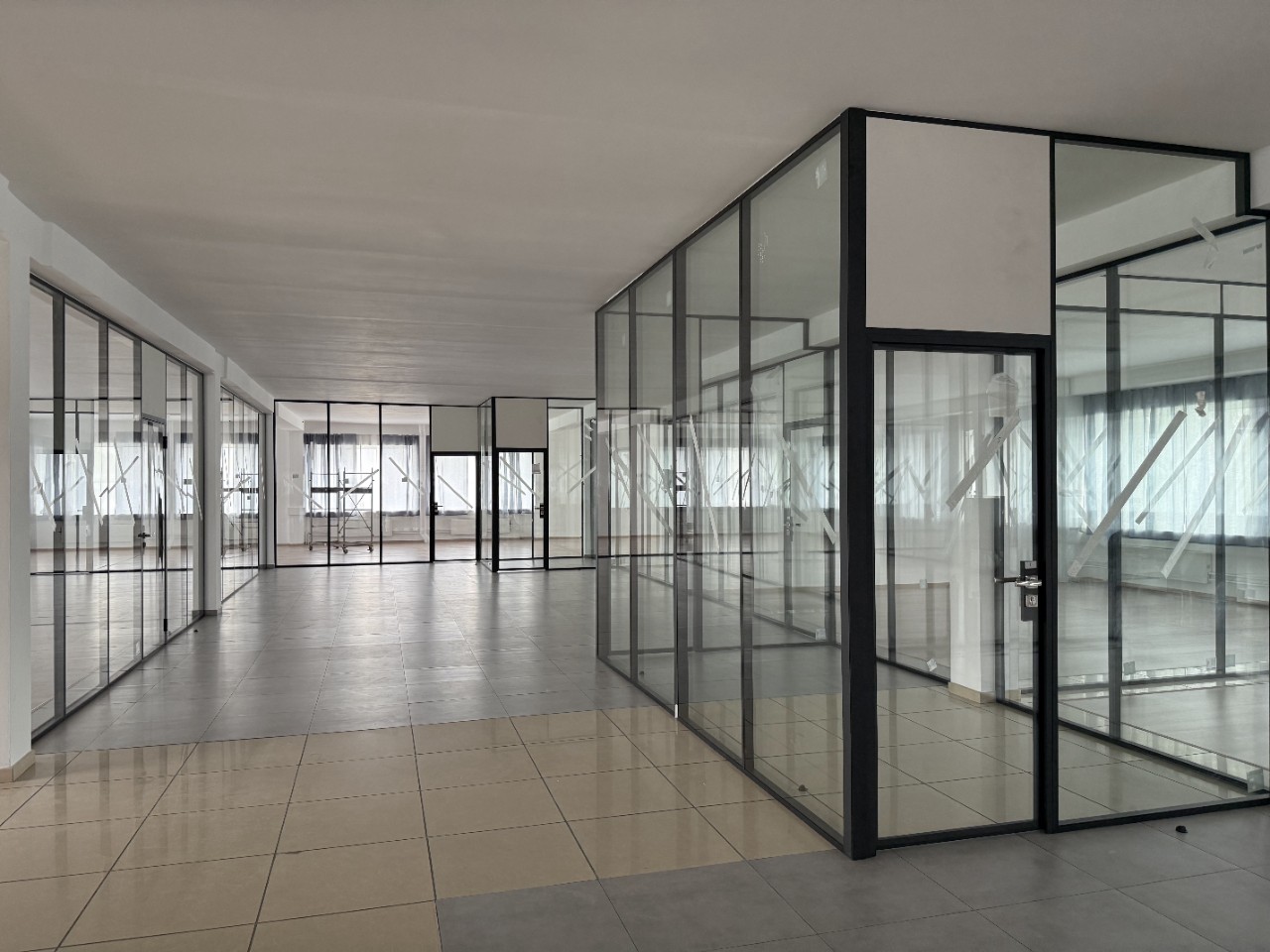

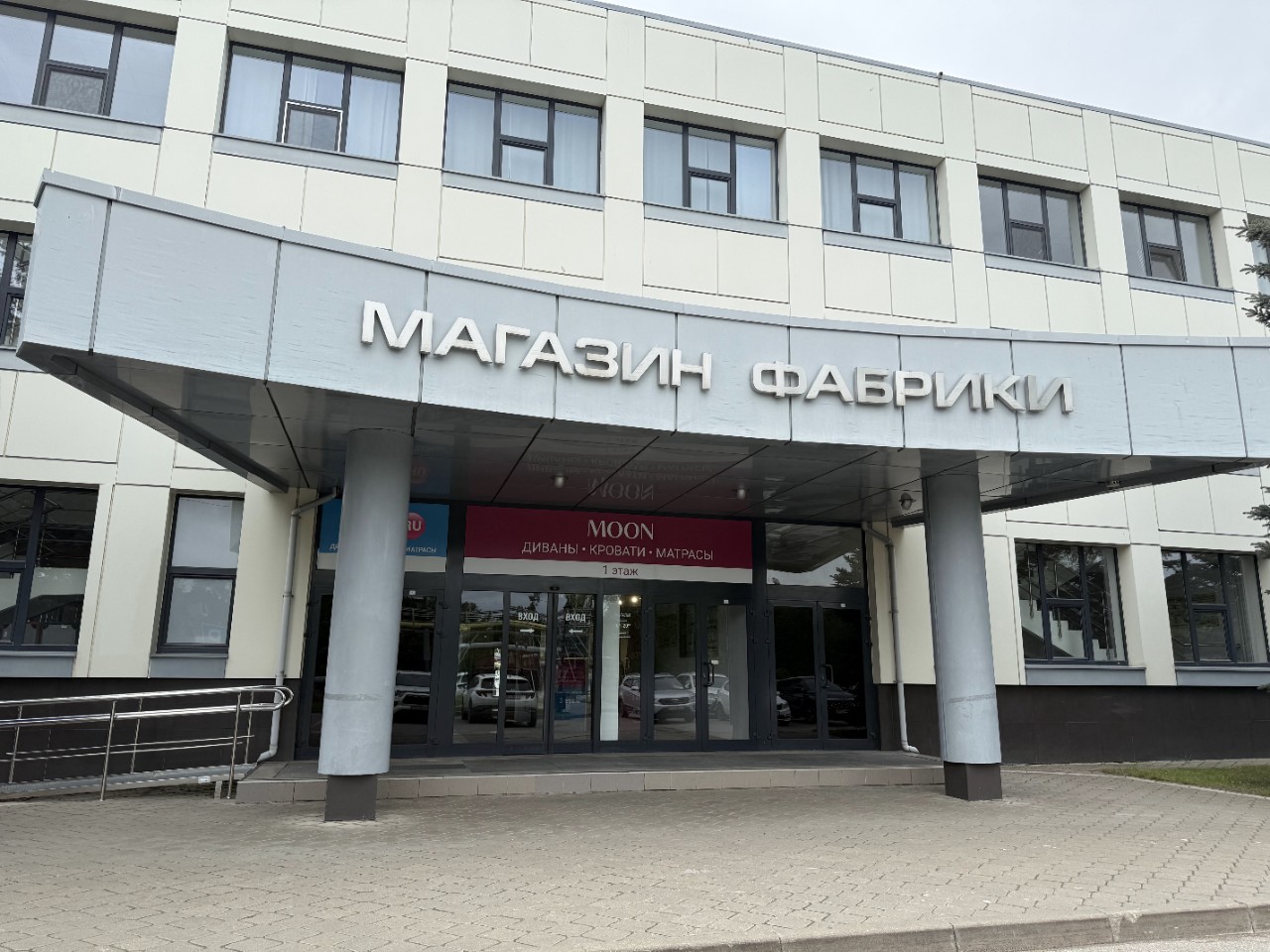

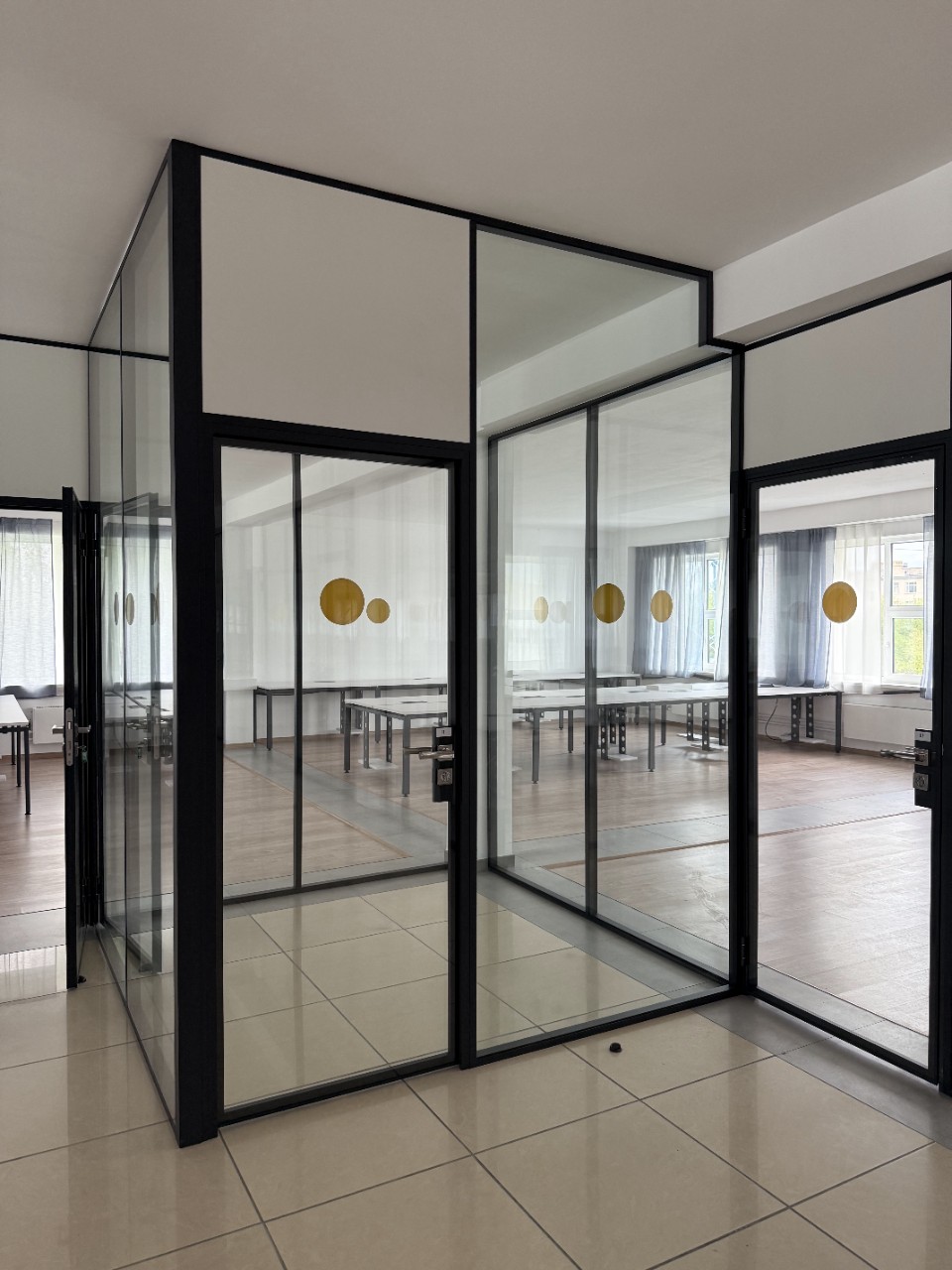

Мы завершили монтаж каркасных стеклянных перегородок для мебельной фабрики MOON на Индустриальной ул., 38А, в Ногинске — 540 кв.м прозрачного, восьмимиллиметрового, закалённого полотна, дополненных листами гипсовинила двух габаритов и тринадцатью дверями Ester Glass; кажется, всё звучит просто, но за этим сухим перечнем спрятана нашатырная смесь требований к акустике, светопроницаемости и ремонтопригодности. Именно поэтому мы остановились на «скелетной» системе: она позволяет менять панели, как страницы в папке, не тревожа остальную конструкцию.
Работали в два темпа: сначала неспешно, проверяя геометрию и крепления — опыт подсказывает, что здесь торопливость мстит; потом вдруг резко, словно нажатием тумблера, за четыре смены закрыли всё остекление и оснастили проёмы фурнитурой Puetro. В итоге между стартом и финальной приёмкой прошло меньше месяца, и даже мы, прожившие на стройплощадках двадцать лет, удивились тому, как гладко стекло легло на эту фабричную сцену.
Подготовка площадки
Мы вычистили будущий периметр до бетонного основания, прошлифовали стыки и, чтобы избежать капиллярного подсоса влаги, загрунтовали ленту 100 мм по контуру полиуретан-праймером. Лазерной станцией Leica P40 отстреляли реперы с точностью ±0,7 мм, после чего нивелировали перепады пола: максимум 6 мм на 18 м — укладывались в допуск ±2 мм на 10 м. Казалось мелочью, но именно эта «ровная нуль-линия» потом спасла стекло от лишних напряжений.
Каркасная сборка
Профиль стоек 50×50×2 мм (сталь S235, цинк 20 µm) мы нарезали на станке с ЧПУ, подбирая компенсационные зазоры по длине до +0/-1 мм. К полу прикрепляли анкерами М10 × 95 A4 через каждые 600 мм, к перекрытию — анкер-клин ZYS-М8, шагом 450 мм. Сначала шли как улитки: проверяли диагональ каждой ячейки — отклонение не превысило 1,8 мм. Потом ускорились: за вечер поставили две трети фахверка. К утру каркас «звенел», а не «дышал» — это был хороший знак.
Остекление и гипсовинил
Грани панелей шлифовали до Rₐ 0,4 µm, кромку снимали под 45° ±2°. Стекло 8 мм, масса одной панели ≈ 20 кг/м²; листы гипсовинила 2500×1200×12,5 и 3000×1200×12,5 держали влагу ≤ 1 %. В стеклопакетах использовали монтажную ленту EPDM 5×8 мм, оставляя провисающий «язычок» 6 мм для температурной игры. Панель заходила в створку под 15-градусным наклоном, затем плавно выравнивалась присосами Wood’s Powr-Grip — каждая посадка занимала около 90 секунд, но мы не спешили: стекло мстит за спешку.

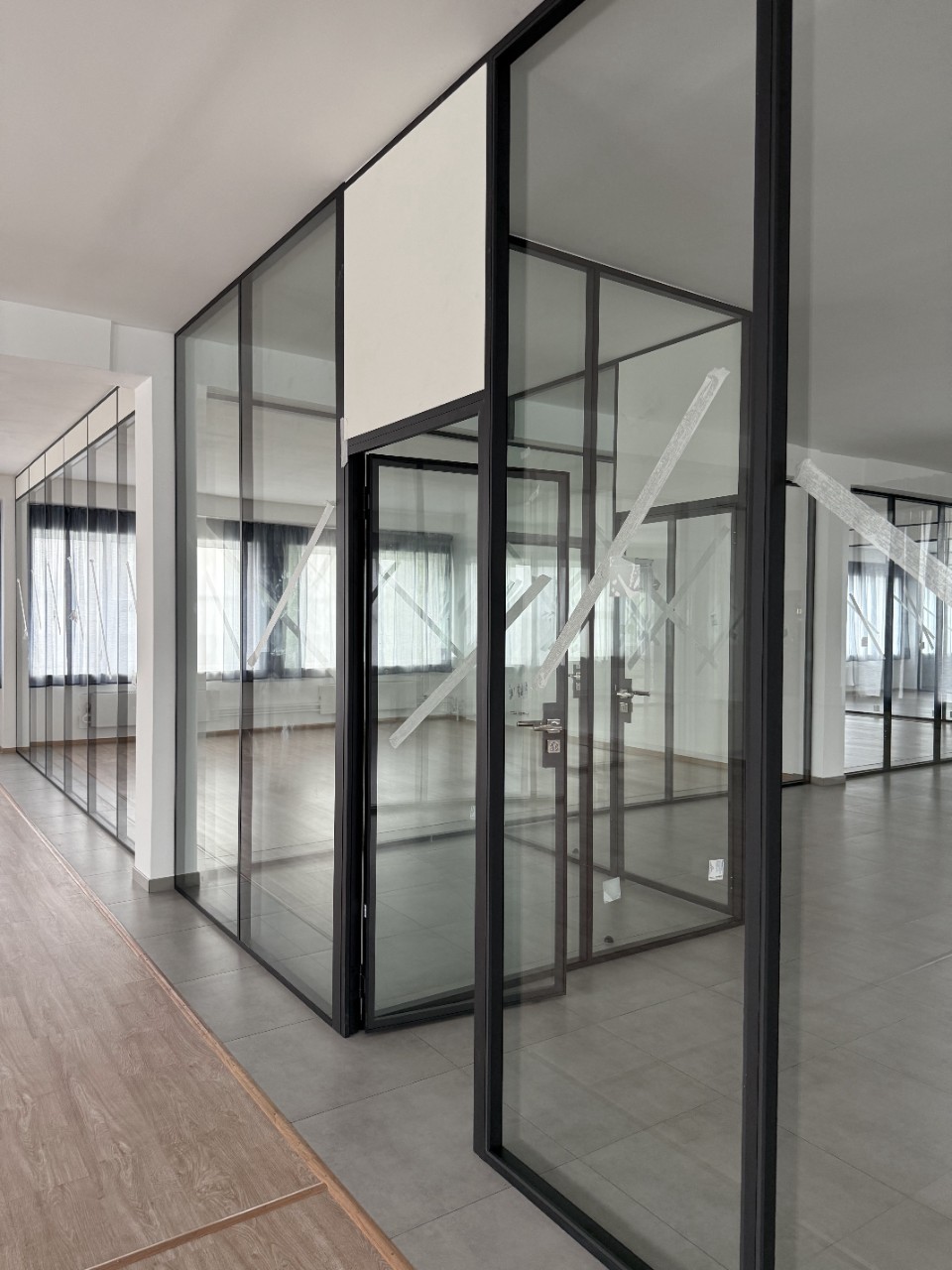

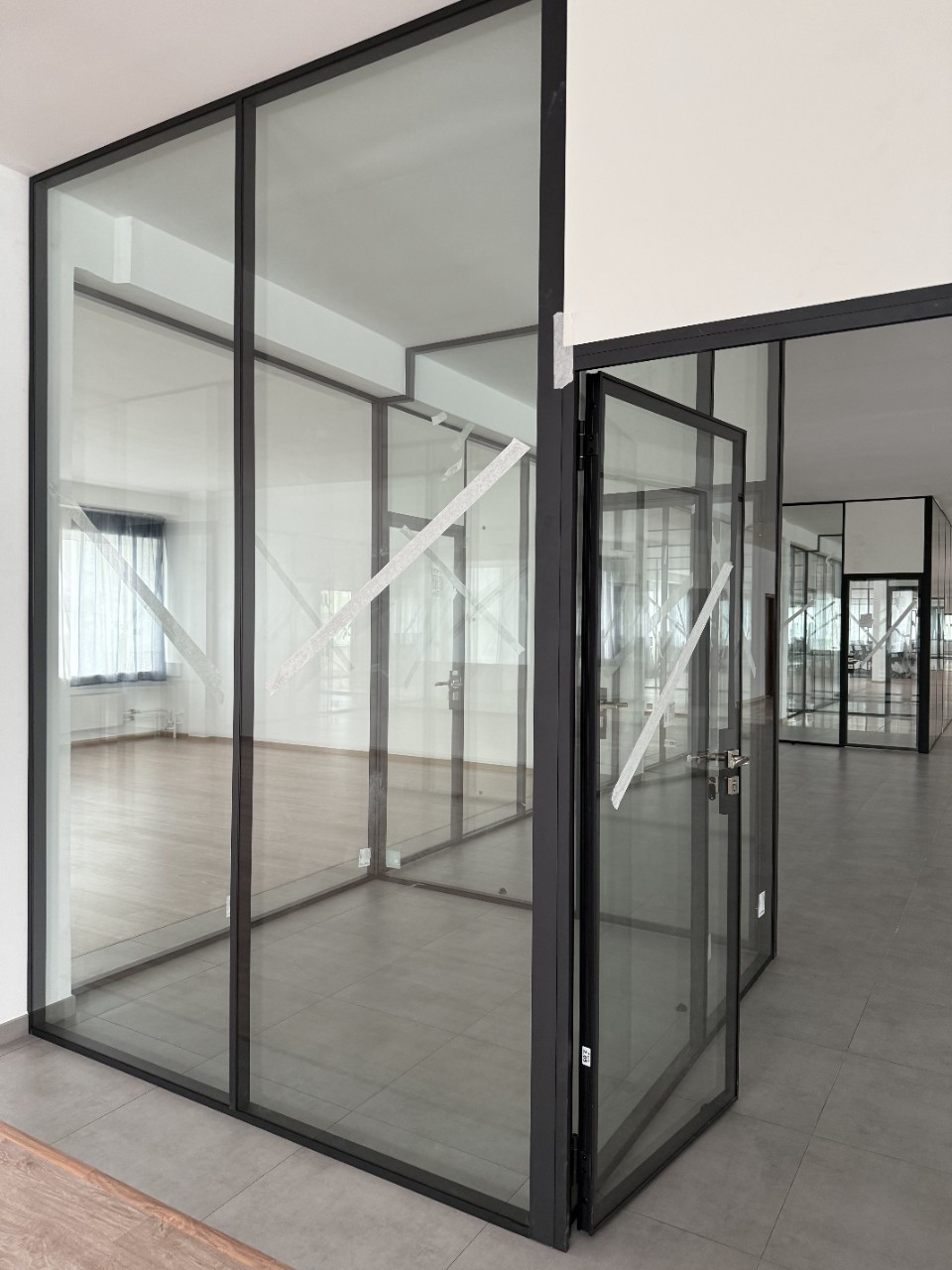

Навеска дверей

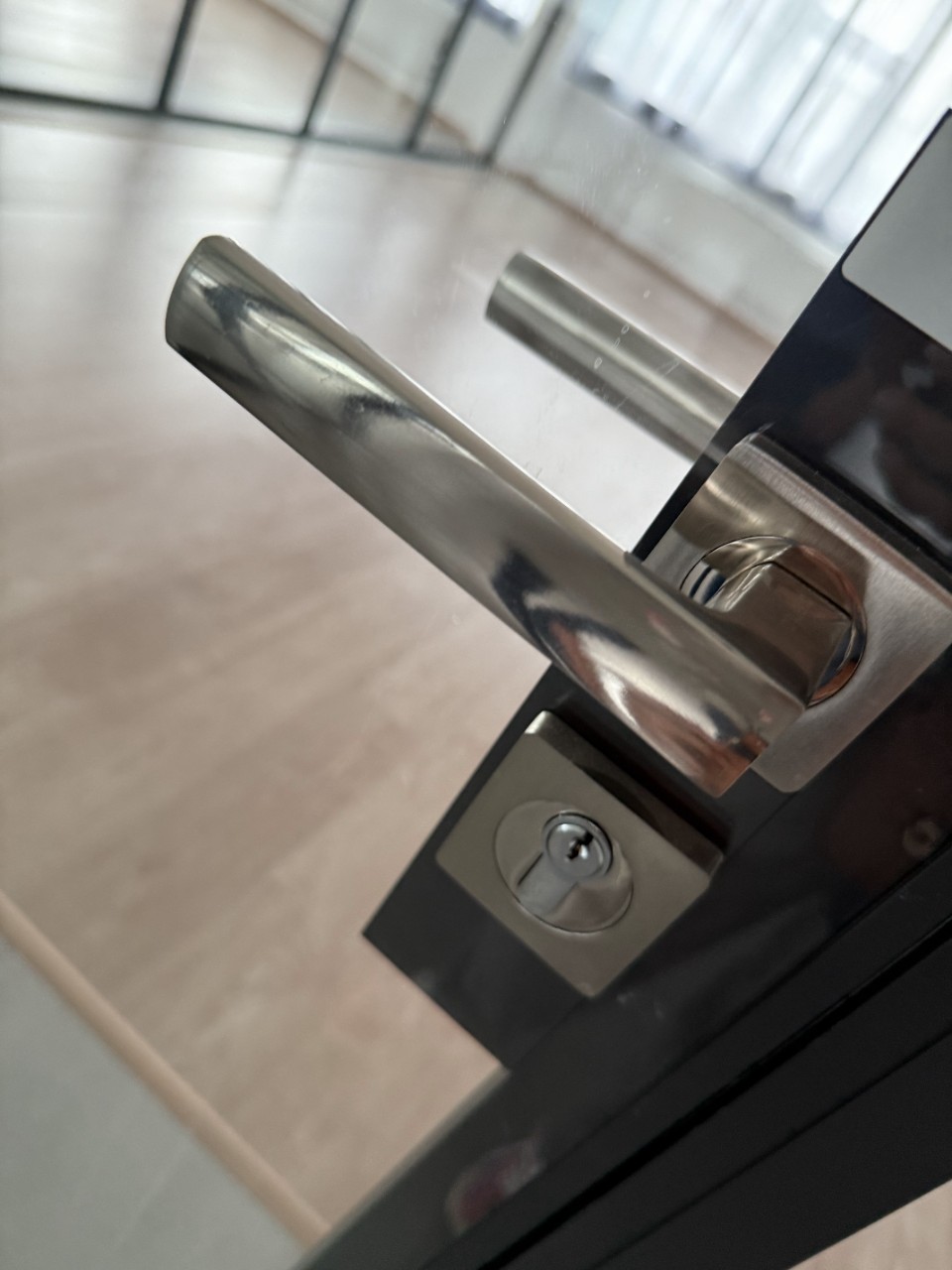

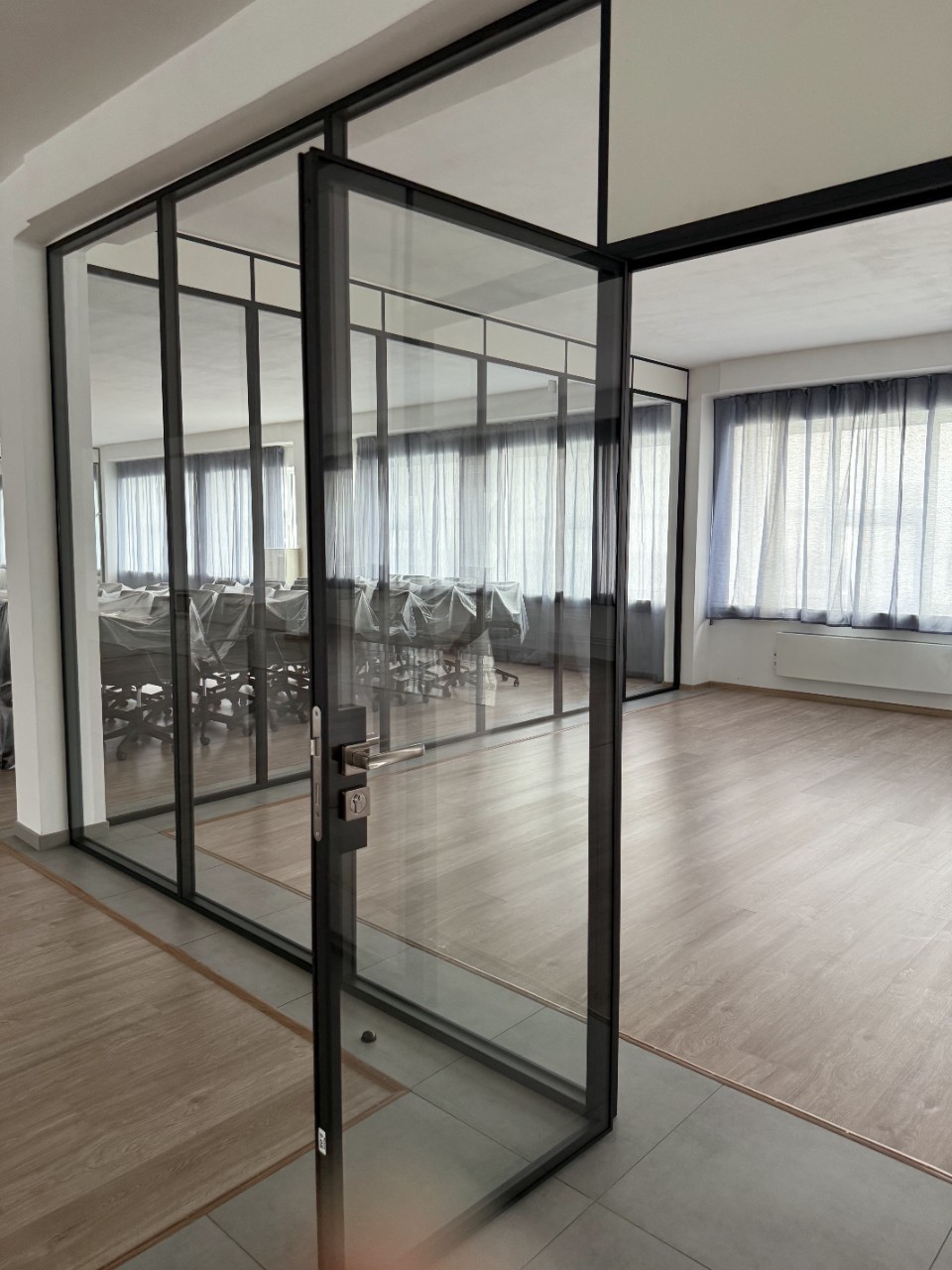

Дверные полотна Ester Glass 830×2050 мм (каркас порошковая окраска RAL 7021, стекло 4 мм закалённое) мы вывешивали на регулируемые петли Puetro P300 с трёхосевой юстировкой ±3 мм. Усилие при закрывании доводчика настроили на 25 N, чтобы не дробить тишину цеха. Шестнадцать точек уплотнения на каждую створку прошли тест: зазор по притворам держался в интервале 3,0–3,5 мм по всей высоте.
Герметизация и финиш
Промежуточные швы заполнили двухкомпонентным силикон-силиконом класса G25: удлинение > 25 %, модуль при 100 % — 0,4 МПа. Вокруг каркаса поставили огнезащитный акрил EI 60; его почти не видно, но инспектор ГЧС приметил бы. Испытали контур избыточным давлением 50 Па — утечки воздуха не превысили 1,2 м³/ч·м², что на 36 % лучше нормы СП 51-103-2004. После смывки избытка силикона кромка стекла засветилась — будто невидимый шов.
Контроль качества
Мы прошли три контрольные точки: линейная точность, прочность крепежа и оптическое искажение. На последнем этапе светодиодный уровень показал отклонение отражённой полосы ≤ 0,08 мм на 1 м — фактически «зеркало», а не перегородка. Приёмка заняла полдня, мостик возражений оказался тонким. Это и есть та редкая минута, когда двадцать лет опыта складываются в тишину, а не в спор.
| Параметр | Значение | Норма/допуск |
|---|---|---|
| Толщина стекла | 8 мм (перегородки), 4 мм (двери) | ±0,2 мм |
| Площадь остекления | 540 м² | — |
| Допуск геометрии каркаса | ±1,8 мм по диагонали ячейки | ≤ 3 мм |
| Плотность притвора двери | 3,0–3,5 мм | 3–4 мм |
| Утечки воздуха при 50 Па | 1,2 м³/ч·м² | ≤ 1,9 м³/ч·м² |
| Время монтажа | 26 календарных дней | — |
Функциональное ядро
Такие остеклённые «скелеты» одновременно удерживали свет, рассеивали шум и оставляли пространство в режиме «перезагрузи-мне-планировку-послезавтра»: на дюжине стоек можно было снять один модуль, вставить другой — без крупного пылища и остановки конвейера, сохранив санитарные требования и пожарные коридоры; инженер MOON уже оценил, что за счёт этой быстрой перестановки линия раскроя сможет мигрировать ближе к складу за пару часов, а значит простои станут короче, логистика ближе, электрические трассы — короче и дешевле, а инвестор увидит в смете не очередной «ремонт», а плавное удешевление каждого следующего метра мебели.
Возможные площадки
- Коворкинги класса A — новый арендатор пришёл, старый ушёл, и перегородка щёлкнула замком, переместив секцию за час, а не за выходные.
- R&D-лаборатории фарма и биотеха: светопропускание ≥ 80 %, но при этом герметичный контур для изоляторов; вентиляционные рукава каждый квартал идут по-новому, стенка подстраивается без пыли.
- Оpen-space офисы IT-хабов, где отдел «бэкенда» вдруг пухнет на сорок рабочих мест — стойки позволят натянуть стекло по новой сетке и сохранить акустику ≤ 38 dB.
- Шоу-румы премиальных авто: клиенты хотят видеть кузов под дневным углом, а через месяц идёт новая модель — модули легко «отщёлкнуть» и переставить подсветку.
- Аэропортовые бизнес-залы и VIP-гейты, где поток пассажиров скачет по сезонам; перегородки мигрируют, оставляя проходы шире или уже без капитального ремонта.
- Модульные больничные блоки: сегодня перепады давления для чистых палат, завтра — дневной стационар; стеклянный каркас принимает и то и другое, выдерживая саннормы.
- Учебные студии школ дизайна, которым нужны одновременно галерея, лекционный зал и мини-мастерские — сцена меняется, а прозрачность остаётся.
- Офис-мезонины на складских платформах, где каждый квадратный метр под рельсой ценен, и каркас сдвигается, освобождая коридоры для погрузчиков.
«Был момент, — рассказывает Бородин Сергей, — когда выяснилось, что перепад пола на трассе перегородок превышал допускаемые 12 мм почти вдвое, и, пока производство стекла задерживали на двое суток из-за переналадки печи закалки, мы ночью вывели бетон “на ноль” и заодно перезаказали пару листов, чтобы запас по раскрою не съела усадка; так в итоге и уложились в 26 календарных дней вместо предполагаемых 28, не смещая сдачу ни на час».
Преимущества проекта
- Быстрая трансформация пространства — перегородки демонтировались и вставали обратно за часы, а не недели; время — самый дорогой ресурс.
- Сокращённые простои оборудования: линия встала вечером, к утру стекло уже держало новую геометрию, и станки снова щёлкали деталями.
- Экономия на капремонтах: менялась лишь конкретная панель или дверь, остальная конструкция оставалась «нетронутой» — бюджет оставался живым.
- Улучшенная акустика — до 38 dB изоляции без тяжёлых глухих стен; тише цех, яснее переговоры.
- Световая проницаемость свыше 80 %, а значит меньше люминесцентных ламп, меньше счёт за киловатт-часы.
- Пожарная адаптивность: вставные огнезащитные прокладки EI 60 уже интегрированы, инспекция проходит без дополнительных актов; одна подпись, и объект открыт.
- Повышенный имидж бренда: прозрачные модули показывали технологию, а не прятали её — клиенты видят производство, доверие растёт.
