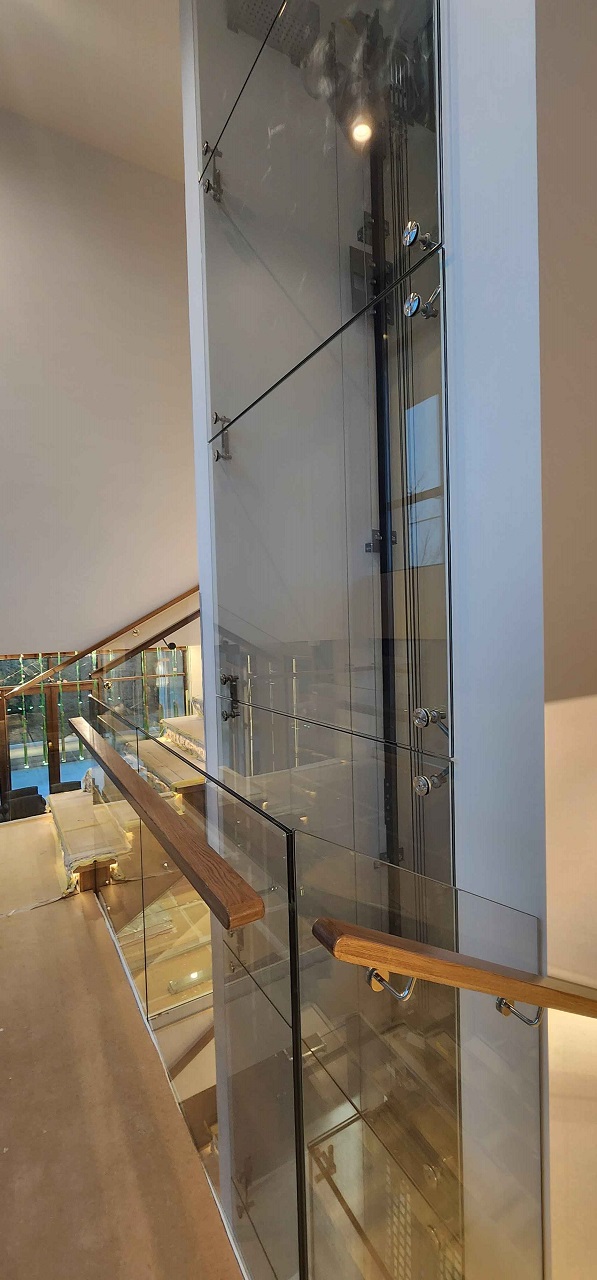

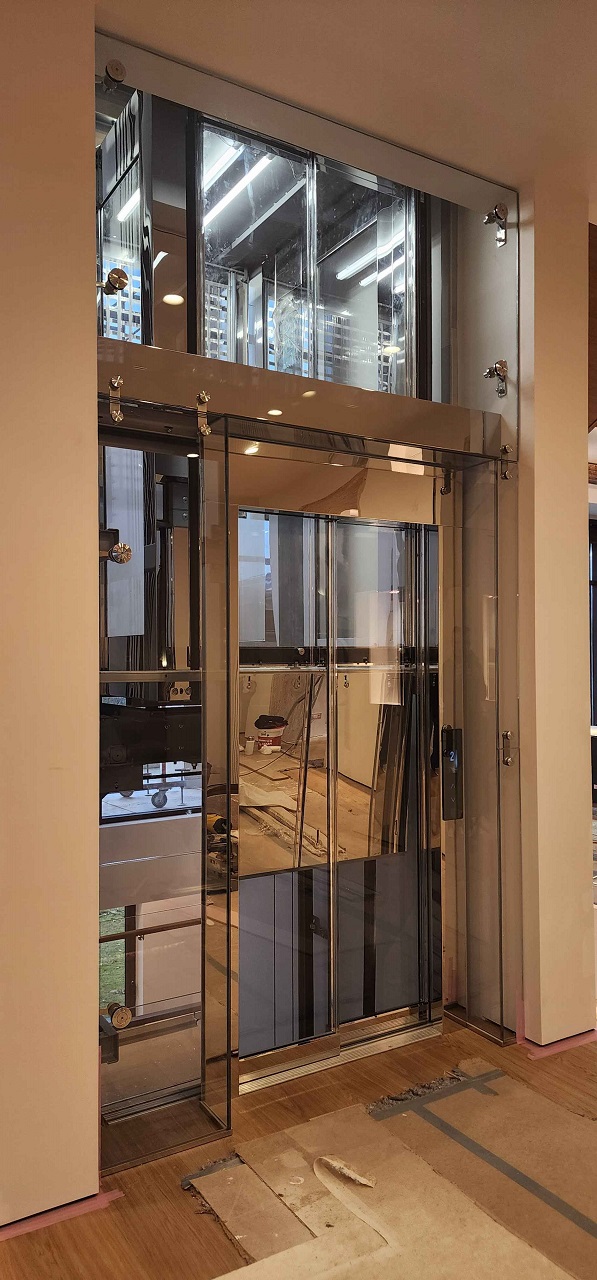

В Московской области, в коттеджном посёлке «Новорижский», мы завершили проект, который стал для нас новым опытом — стеклянная шахта лифта и лестничное ограждение. Частный дом, закрытая территория, и в центре — конструкция, которая будто растворяет границы между этажами.
Работы заняли меньше месяца. Всё шло по заранее рассчитанным этапам: проектирование, согласование, производство, монтаж. Каждая деталь выверена, потому что здесь — частный сектор, где точность важнее скорости, но скорость всё равно была.
Заказчик хотел не просто лифт, а пространство. Мы предложили стекло — материал, который не скрывает, а подчёркивает. Шахта из триплекса Crystalvision 6×6 выдерживает нагрузку и свет одновременно. Она не просто функциональна — она создаёт ощущение, будто дом дышит.
Для нашей компании это первый подобный проект — полностью стеклянная шахта лифта в частном доме. Опыт редкий, но показательный: стекло теперь не только ограждает, оно соединяет. И в этом соединении — вся суть современного строительства.
Подготовка основания
Перед монтажом стеклянной шахты лифта в КП «Новорижский» мы выполнили точную проверку геометрии проёма и несущих поверхностей. Погрешность не должна была превышать ±2 мм по вертикали и ±1,5 мм по горизонтали. На бетонное основание установили закладные элементы из нержавеющей стали AISI 304, закреплённые анкерными болтами М10 × 100 с шагом 250 мм. Все поверхности были тщательно очищены от пыли и выровнены под уровень будущих направляющих.
Монтаж несущего каркаса
Далее мы собрали металлический каркас под стеклянные панели. Использовались нержавеющие уголки 20 × 20 × 1,5 мм и узлы соединения на Х-спайдерах и L-спойлерах. Каждый стык фиксировался с использованием резиновых прокладок толщиной 2 мм, чтобы исключить прямой контакт металла со стеклом. Вертикальные стойки выверялись по лазерному уровню — допуск по диагонали не превышал 3 мм на всю высоту шахты.

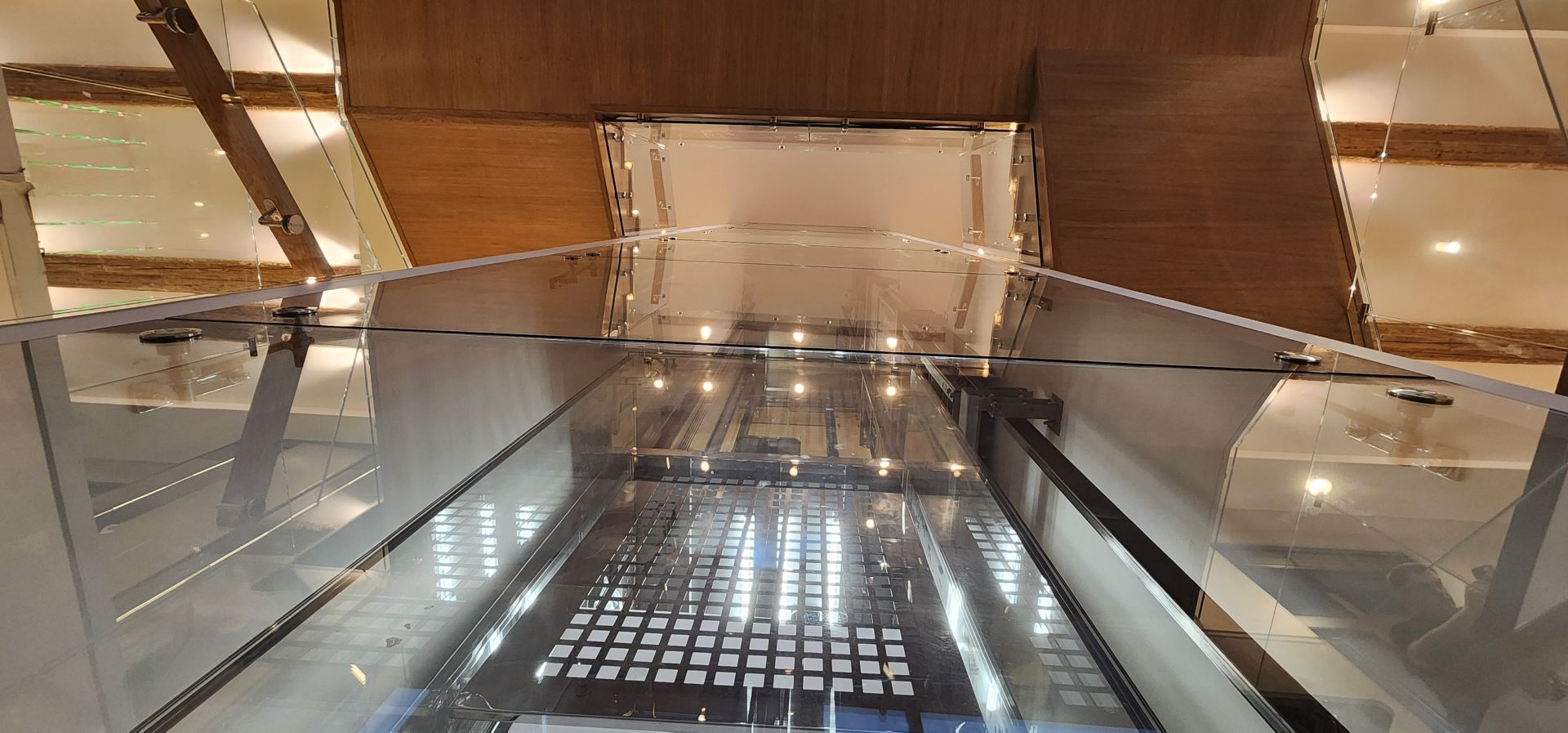

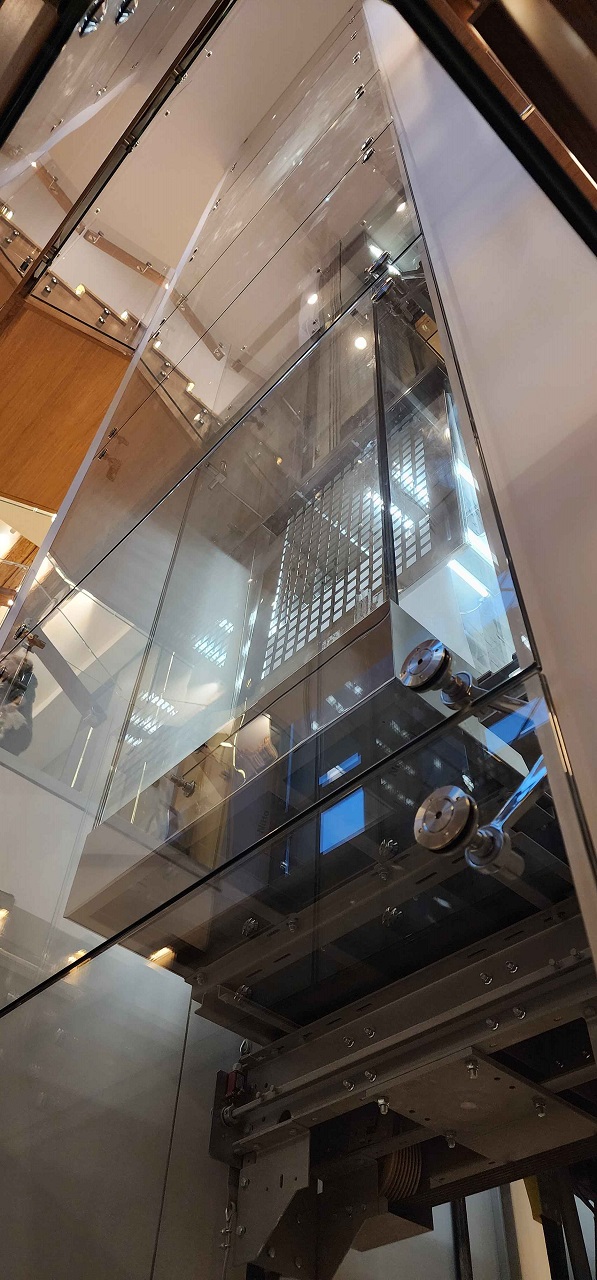

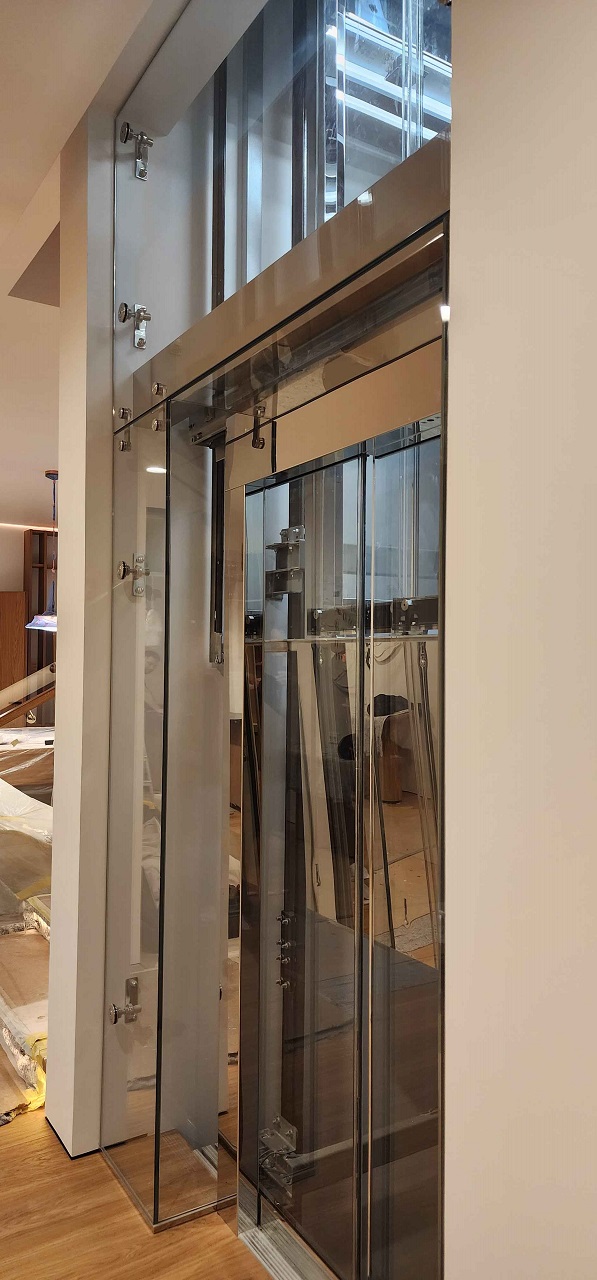

Монтаж стеклянных панелей
После сборки каркаса началась установка стеклянных секций из триплекса 6 × 6 Crystalvision. Размер каждой панели составлял 3200 × 2250 мм, вес — около 240 кг. Крепление выполнялось на точечных фиксаторах TT-512A, расположенных по четырём углам стекла. Для каждой панели рассчитывалась собственная зона нагрузки, чтобы избежать напряжений при температурных колебаниях. Все швы заполнялись прозрачным герметиком на силиконовой основе, обеспечивающим компенсацию микроподвижек.
| Этап | Элемент | Материал | Параметры | Крепёж | Особенности |
|---|---|---|---|---|---|
| 1 | Основание | Бетон, нерж. закладные | ±2 мм точность | Анкеры М10×100 | Контроль уровня |
| 2 | Каркас | Уголок 20×20×1,5 | AISI 304 | Болты М8 | Прокладки 2 мм |
| 3 | Панели | Триплекс 6×6 | Crystalvision | TT-512A | Герметизация стыков |
Монтаж ограждения лестницы

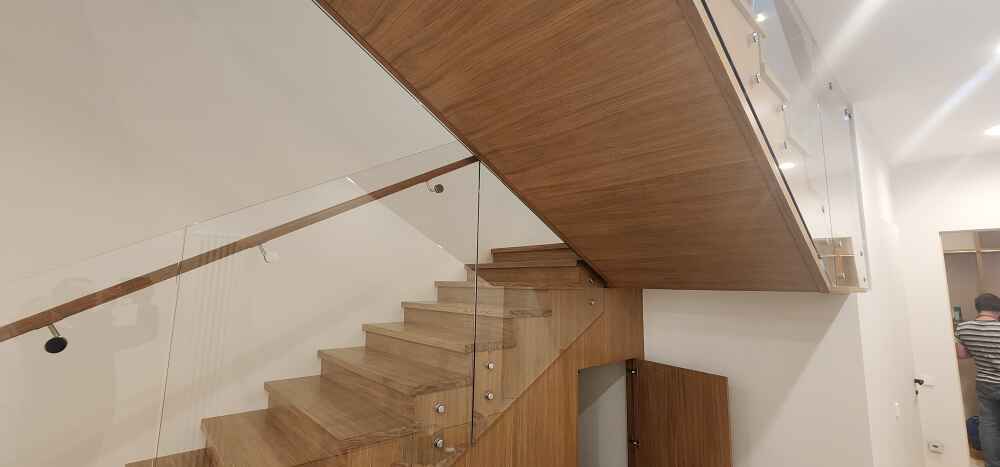

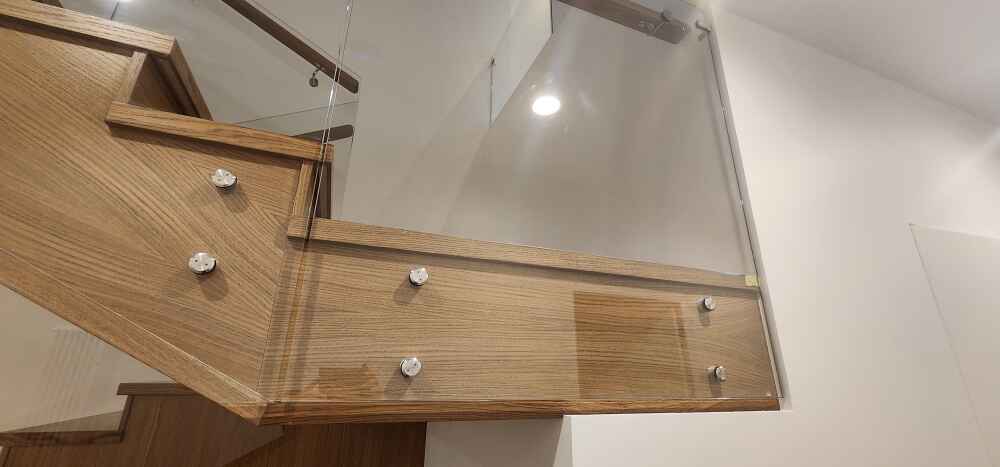

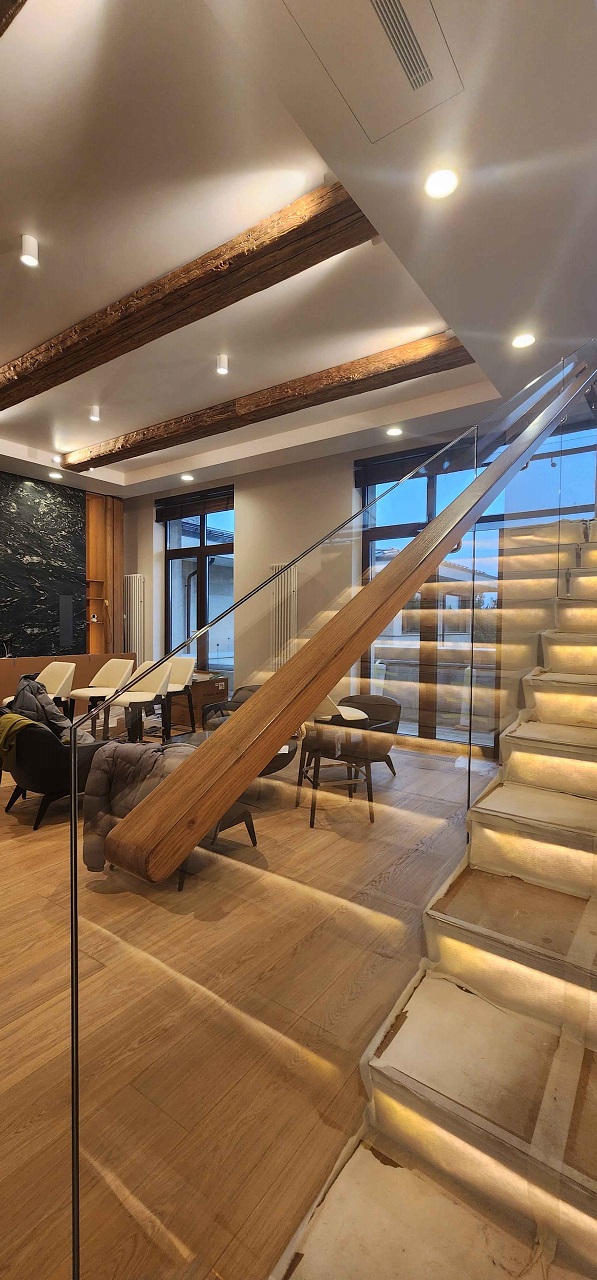

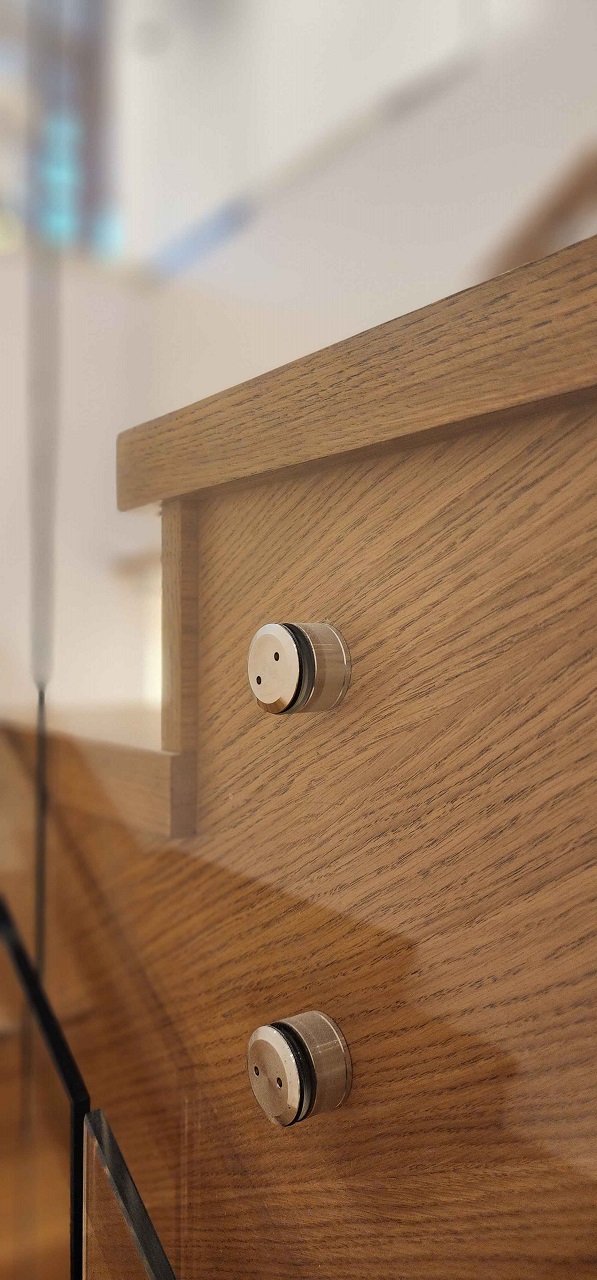

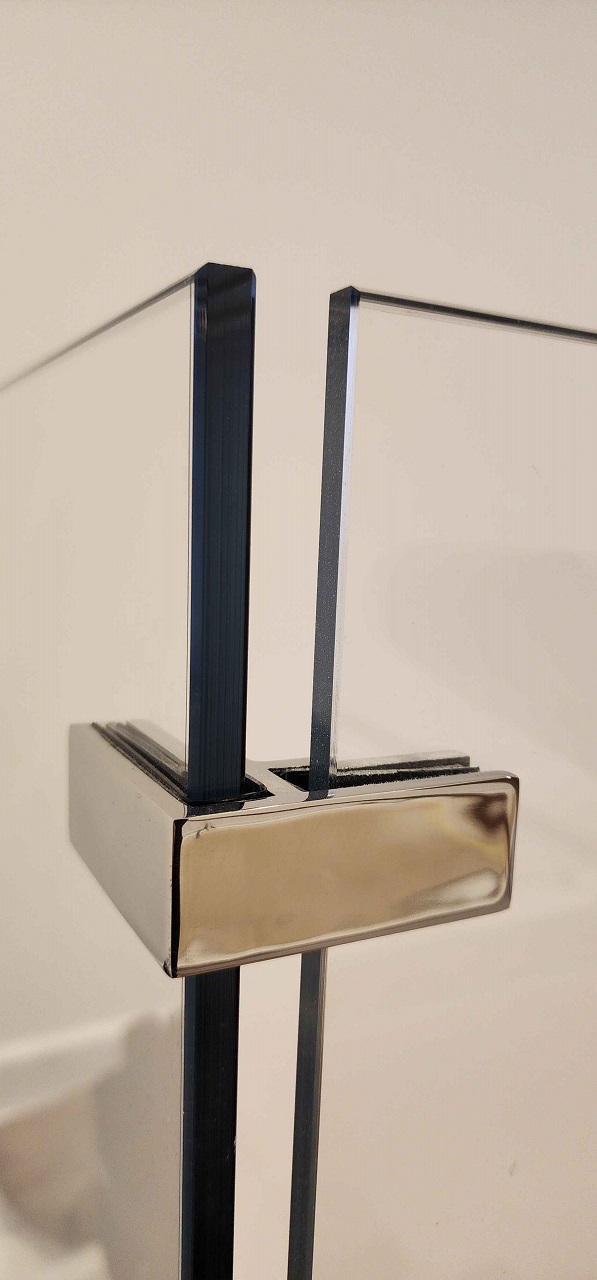

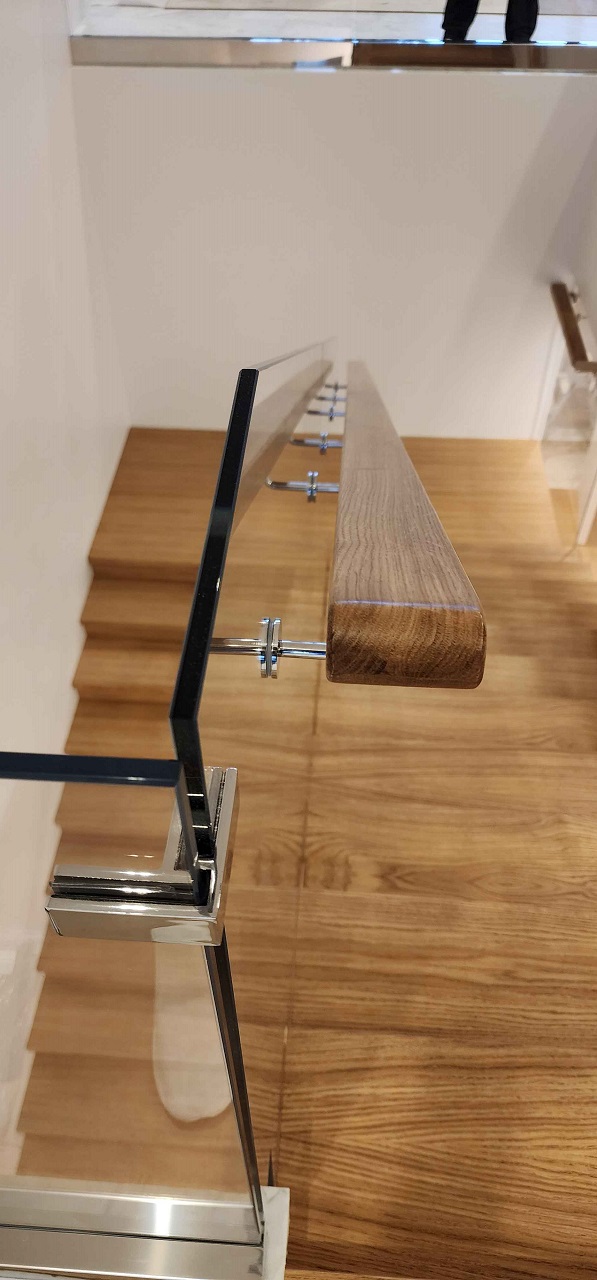

На соседнем марше устанавливали стеклянное ограждение из монолитного стекла Crystalvision 10 мм. Крепления — TT-506A, расположенные на расстоянии 250–300 мм друг от друга. Верхний край усиливали дубовым поручнем, прошедшим трёхступенчатую шлифовку и покрытым маслом с УФ-защитой. Дерево фиксировалось через алюминиевый профиль с резиновыми уплотнителями, что позволило сохранить плавную линию и избежать вибраций при нагрузке.
Финальная регулировка и приёмка
После завершения монтажа мы провели регулировку всех точечных креплений, проверили вентиляционные зазоры — не менее 5 мм по периметру каждой панели. Лифт и лестничное ограждение прошли испытание на виброустойчивость: при нагрузке до 150 кг/м² отклонение стекла не превышало 1,2 мм. Только после этого объект был сдан заказчику.
Пространство и смысл
Стеклянная шахта лифта и прозрачное лестничное ограждение решают сразу несколько инженерных и эстетических задач. Они открывают пространство, убирают визуальные барьеры и наполняют дом естественным светом, который распределяется по этажам без потерь. Конструкция триплексного типа обеспечивает высокий уровень безопасности — даже при ударе стекло не осыпается, а остаётся на полимерной прослойке. При этом система креплений TT-512A и TT-506A даёт точность подгонки и долговечность, исключая скрипы и смещения. Для владельца дома это означает не просто лёгкость и прозрачность интерьера, а устойчивость и комфорт, рассчитанные на десятилетия.
Нормативная основа проекта
При проектировании и монтаже стеклянной шахты лифта и лестничного ограждения в КП «Новорижский» мы руководствовались действующими строительными нормами и стандартами:
— ГОСТ 30698-2014 — стеклопакеты клеёные (триплекс).
— ГОСТ 111-2013 — изделия из листового стекла.
— ГОСТ 23166-2021 — блоки оконные и дверные.
— ГОСТ 54257-2010 — фасады навесные с остеклением.
— СП 52-13330.2016 — несущие и ограждающие конструкции из стекла.
— СП 118.13330.2012 — общественные здания и сооружения (в части расчёта нагрузок на ограждения).
— СП 54.13330.2016 — здания жилые многоквартирные (применялся для частных домов аналогично).
— СНиП 21-01-97 — пожарная безопасность зданий и сооружений.
— ТР ТС 010/2011 — технический регламент о безопасности машин и оборудования.
— ТР ЕАЭС 043/2017 — о требованиях к лифтам и их безопасности.
Инженерные решения и новаторство
В проекте стеклянной шахты лифта и лестничного ограждения в КП «Новорижский» мы применили несколько нестандартных технических подходов. Во-первых, использовалась модульная система точечных креплений TT-512A, адаптированная под повышенные динамические нагрузки лифтового оборудования — с компенсационными шайбами из силиконового эластомера, которые гасили микровибрации. Во-вторых, была реализована схема вентиляционных зазоров скрытого типа: в нижней и верхней частях шахты оставлены щели шириной 5–7 мм, перекрытые декоративными накладками, что обеспечило воздухообмен без нарушения визуальной целостности. Ещё одно решение — установка Х-спайдеров на стеклянное ребро с точной юстировкой угла ±0,5°, позволившая собрать конструкцию без опорных рам. Для лестничного ограждения мы разработали узел крепления дубового поручня на алюминиевый профиль, скрытый в торце стекла, что сохранило чистоту линии и обеспечило жёсткость конструкции при нагрузке свыше 1,5 кН/м.
Вот подробная техническая таблица характеристик материалов, использованных в проекте стеклянной шахты лифта и лестничного ограждения (стекло, металл, дерево, уплотнители, герметики). Данные приведены в усреднённых лабораторных показателях, соответствующих промышленным стандартам.
| Материал | Плотность, кг/м³ | Прочность на изгиб, МПа | Прочность на сжатие, МПа | Коэффициент теплопроводности, Вт/м·К | Звукоизоляция, дБ | Влагопоглощение, % | Устойчивость к УФ | Ударная вязкость, кДж/м² | Допустимое отклонение при деформации, мм/м | Температурный диапазон эксплуатации, °C | Срок службы, лет | Примечание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Триплекс 6×6 Crystalvision | 2500 | 120 | 800 | 0,80 | 38–42 | 0,0 | Высокая | 12–18 | 0,5 | −50…+70 | 40–50 | Безопасное многослойное стекло |
| Монолитное стекло Crystalvision 10 мм | 2500 | 110 | 750 | 0,90 | 36–40 | 0,0 | Высокая | 10–15 | 0,6 | −60…+80 | 40 | Для ограждений и перегородок |
| Нержавеющая сталь AISI 304 | 7930 | 215 | 520 | 15,0 | — | 0,02 | Очень высокая | 200 | 0,2 | −200…+500 | >50 | Крепёж, уголки, каркас |
| Алюминиевый профиль анодированный | 2700 | 150 | 300 | 160,0 | — | 0,01 | Высокая | 60 | 0,3 | −80…+200 | 30–40 | Основание поручня |
| Дуб массив (сухой, маслёный) | 680–720 | 110 | 55 | 0,17 | 20–25 | <10 | Средняя | 25–30 | 1,0 | −30…+50 | 25–30 | Натуральный поручень |
| Силиконовый герметик прозрачный | 1050 | 1,5 | 3,0 | 0,25 | — | 0,1 | Отличная | 6–10 | 2,0 | −60…+150 | 15–20 | Эластичный компенсатор швов |
| Резина EPDM (уплотнители) | 1150 | 7,0 | 20,0 | 0,25 | — | 0,2 | Отличная | 15 | 1,5 | −45…+120 | 20–25 | Прокладки между стеклом и металлом |
| Полимерная плёнка PVB (в составе триплекса) | 1070 | 25 | 40 | 0,20 | 32–34 | 0,3 | Высокая | 8 | 0,8 | −40…+60 | 30 | Связывает слои стекла, удерживает осколки |
| Крепёж TT-512A (нерж. сталь + резиновая втулка) | 7900 | 200 | 600 | 15,5 | — | 0,0 | Высокая | 180 | 0,2 | −200…+400 | >50 | Для стеклянных панелей шахты |
| Крепёж TT-506A | 7900 | 190 | 500 | 15,2 | — | 0,0 | Высокая | 170 | 0,2 | −200…+400 | >50 | Для ограждений |
Области применения и заказчики
— Частные коттеджи и загородные резиденции — для лифтов, лестниц, зимних садов и переходов между уровнями.
— Бутики и торговые галереи — как часть открытых витрин, где прозрачность усиливает визуальный контакт с покупателем.
— Офисные центры и бизнес-пространства — для зонирования и вертикальных коммуникаций без потери света.
— Отели и апарт-комплексы — для создания эффектных лобби и панорамных лифтов.
— Спортивные и фитнес-комплексы — в зонах бассейнов и лестничных маршах с повышенной влажностью.
— Медицинские и образовательные учреждения — где важны гигиеничность, простота ухода и визуальная открытость.
— Музеи и выставочные павильоны — для организации прозрачных переходов и обзорных площадок.
— Современные жилые комплексы — в местах общего пользования и подъездных лифтовых группах с дизайнерской отделкой.
Вопросы и ответы
- — Можно ли установить стеклянную шахту лифта в частном доме без капитальной шахты из бетона или металла?
-
Да, можно. Мы спроектировали конструкцию как самонесущую — стекло триплекс 6×6 Crystalvision работает совместно с точечными креплениями TT-512A и несущими уголками из нержавеющей стали. Это позволяет отказаться от массивных опор и сохранить лёгкость интерьера.
- — Насколько безопасно такое решение?
-
Триплекс устойчив к удару: даже при разрушении он не осыпается, а удерживается на полимерной плёнке. Каждая панель рассчитана на нагрузку до 150 кг/м², что соответствует нормам для жилых зданий. К тому же все соединения имеют страховочные элементы.
- — Будет ли конденсат или запотевание внутри шахты?
-
Нет. Мы предусмотрели скрытую систему вентиляции — щели 5–7 мм по периметру, замаскированные декоративными накладками. Воздух циркулирует свободно, не нарушая герметичность и визуальную чистоту конструкции.
- — Как обслуживать стеклянную шахту и ограждение?
-
Достаточно стандартного ухода — мягкая салфетка и нейтральный очиститель без абразива. Стыки обработаны силиконовым герметиком, который не желтеет и не требует обновления в течение 15–20 лет.
- — Почему был выбран дуб для поручня, а не металл или пластик?
-
Дуб сочетает прочность и тактильное тепло. Он не холодит руку, как металл, и со временем приобретает благородный оттенок. При этом покрытие маслом с УФ-защитой делает его устойчивым к влаге и выгоранию.
- — Сколько времени занял монтаж и можно ли было сделать быстрее?
-
Монтаж шахты и ограждения занял около четырёх недель. Ускорить можно было, но это повлияло бы на точность геометрии и качество стыков. Мы придерживались принципа: лучше дольше, но без переделок.
- — Что делать, если через несколько лет понадобится заменить одно стекло?
-
Система креплений TT-512A и TT-506A позволяет снять любую панель без демонтажа всей конструкции. Замена одной секции занимает не более двух часов.
Комментарий менеджера проекта
«Основная сложность заключалась в том, что стеклянная шахта лифта — это не типовая конструкция, особенно в частном доме, — рассказывает Купцов Артём, менеджер проекта. — Пришлось точно подгонять все элементы под существующий проём: стекло весом более двухсот килограммов требовало идеальной геометрии и особой системы креплений. Ещё одна проблема — вентиляция шахты, ведь нельзя было нарушить герметичность и внешний вид. Мы разработали скрытые зазоры с декоративными накладками, и решение сработало отлично. Несмотря на дополнительные согласования и корректировки по месту, все работы завершили в срок — за двадцать семь дней.»
