- Увеличение производительности работы персонала в пространстве Open Space на 15%-20% за счет увеличения прохождения естественного света в помещение;
- Изготовление из закаленного стекла толщиной 10-12 мм, с безопасной еврокромкой по периметру стекла;
- Толщина перегородок всего 32мм (при использовании зажимного профиля), 20мм (при использовании П- образного профиля).
- Возможная высота до 4,5м, высота двери до 3м.
Содержание
- Технические характеристики и принципиальное крепление в проёме
- Преимущества закаленного стекла
- Варианты маятниковых дверей в цельностеклянных перегородках
- Варианты распашных дверей в цельностеклянных перегородках
- Варианты раздвижных дверей в цельностеклянных перегородках
- Места применения
- Схемы крепления
Технические характеристики и принципиальное крепление в проёме

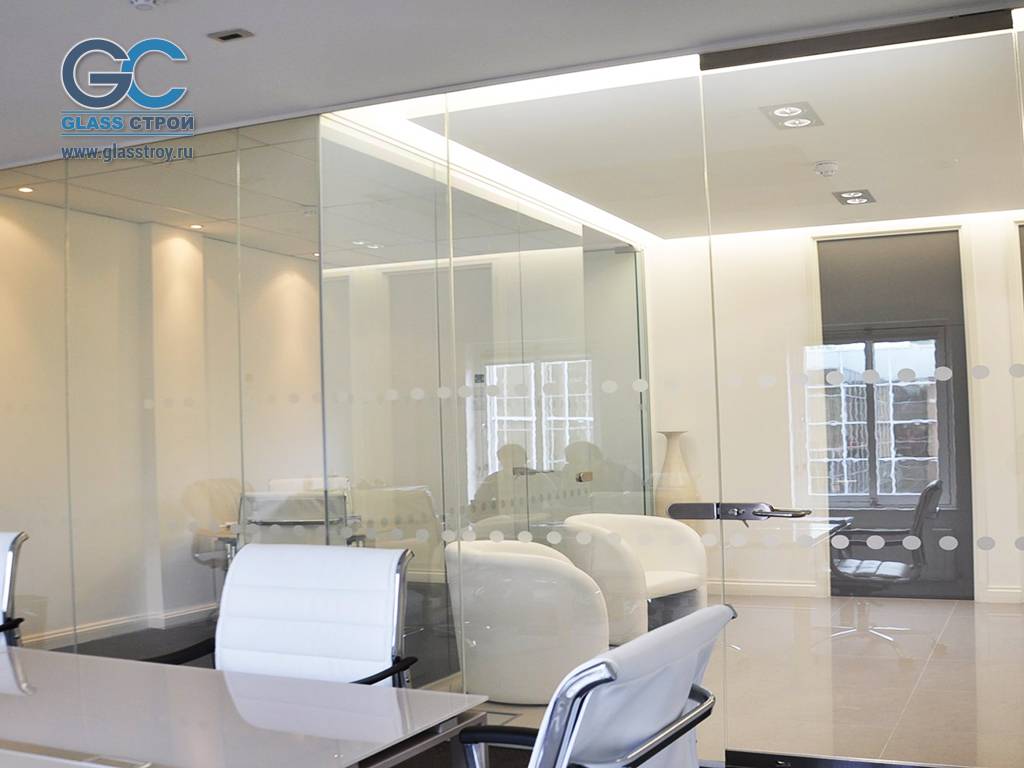

Цельностеклянные перегородки Life выглядят более легкими и имеют большую площадь остекления, чем перегородки в алюминиевом профиле, их можно легко установить и так же быстро разобрать, при необходимости.

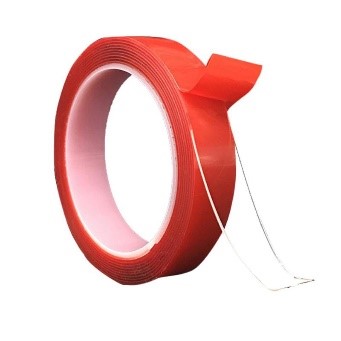

Перегородки Life представляют собой сплошную конструкцию, состоящую из секций стеклянных полотен, установленных с зазором в 2 мм между собой, зазор заполняется прозрачным 3М скотчем, который стягивает всю стеклянную конструкцию в единую стеклянную стену. Стандартные габариты ширины стекла от 350 мм до 1100-1200мм.
Таким образом, установленная перегородка может обеспечивать звукоизоляцию до 26 дБ.
В проём цельностеклянные перегородки Life могут быть закреплены четырьмя различными способами:

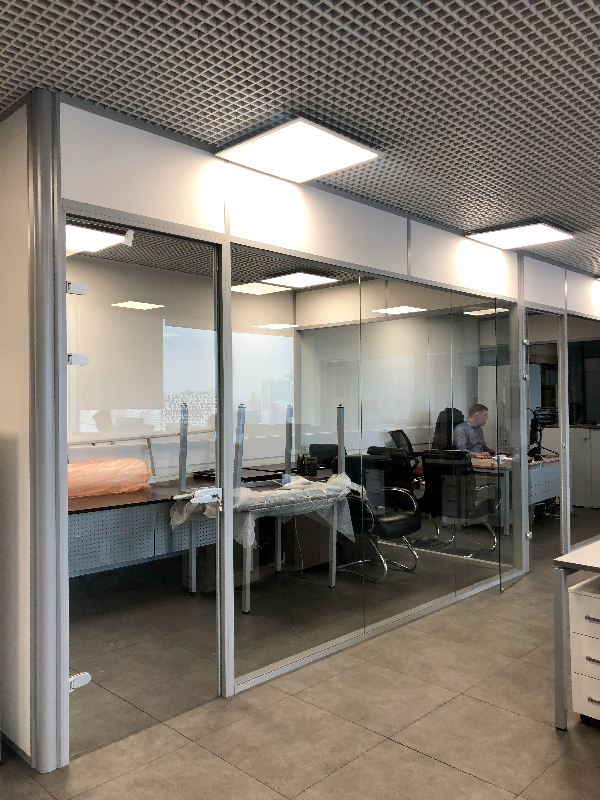

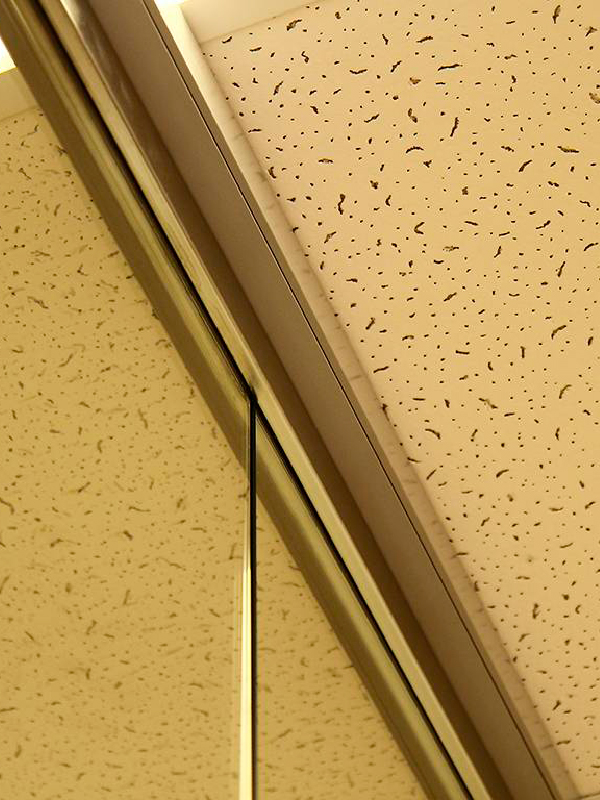

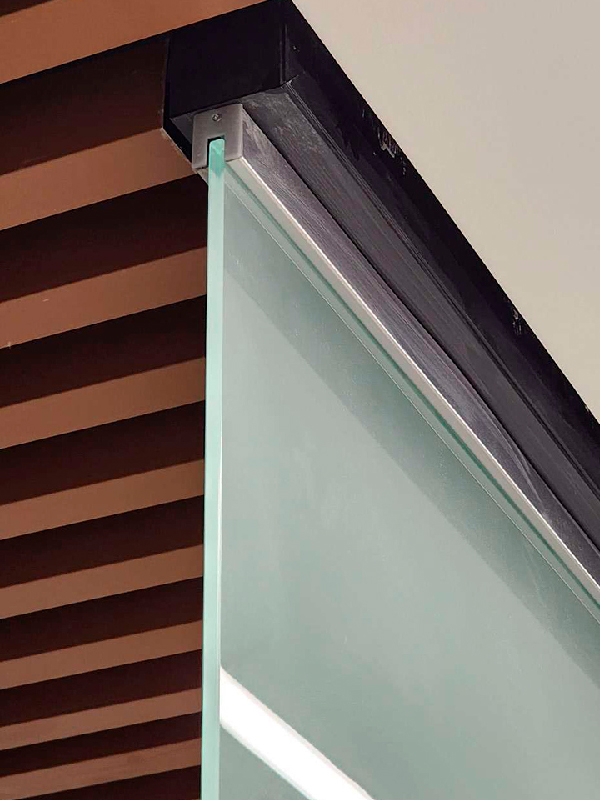

Крепление на зажимном алюминиевом профиле
Габариты профиля 40х32мм
Отделка крышек:
- Анодированный алюминий;
- RAL 9006;
- Шлифованная нержавеющая сталь;
- Полированная нержавеющая сталь;
- Окраска в любой цвет по каталогу RAL.
Возможность устанавливать перегородки до 4,5м в высоту.

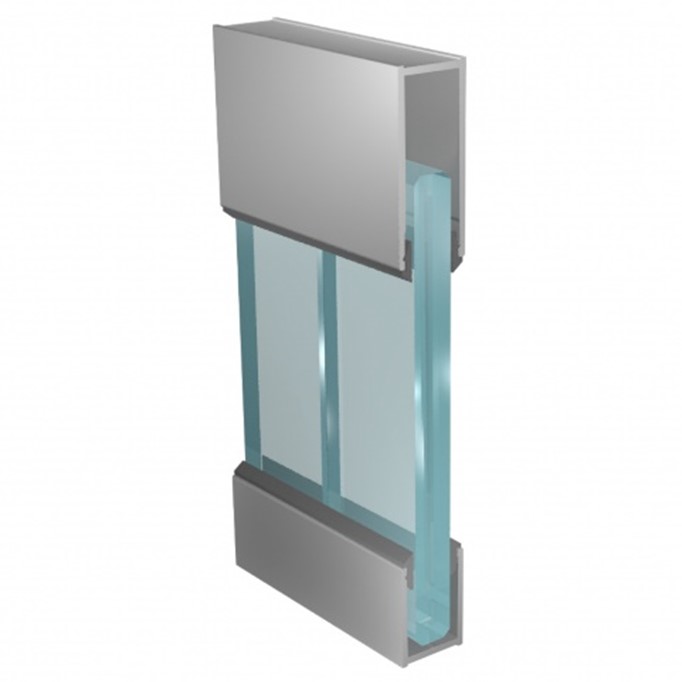

Крепление на П-образном алюминиевом профиле
Габариты профиля 43х18мм (верх), 25х18мм (бок/низ);
Отделка:
- RAL 9006;
- RAL 7021 «Муар»;
- Окраска в любой цвет по каталогу RAL;
Возможность устанавливать перегородки до 3м в высоту.

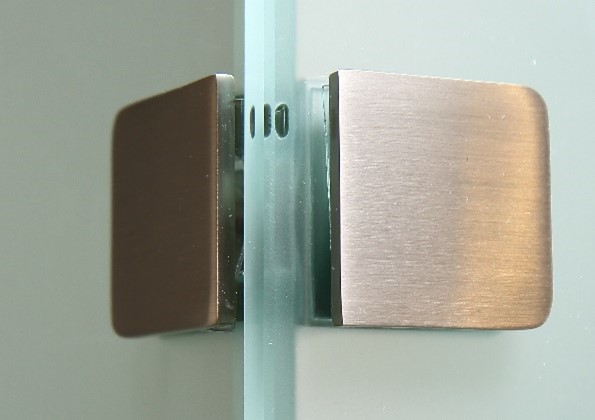

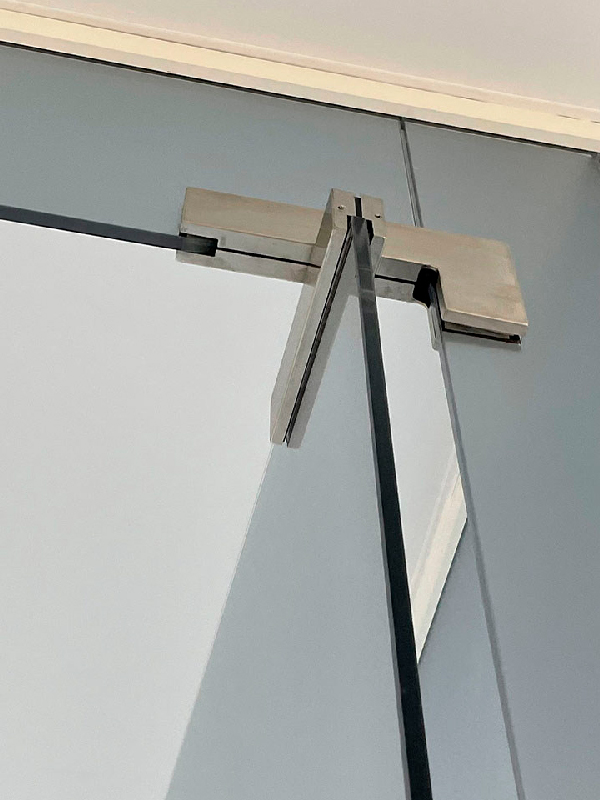

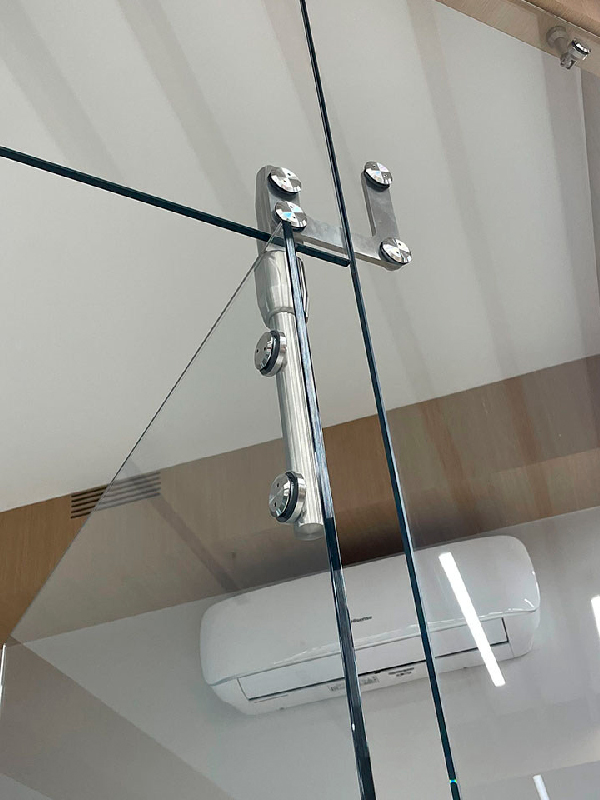

Крепление на металлических коннекторах
Габариты коннекторов 50х50мм
Отделка:
- RAL 9005(черный матовый);
- Шлифованная нержавеющая сталь;
- Полированная нержавеющая сталь;

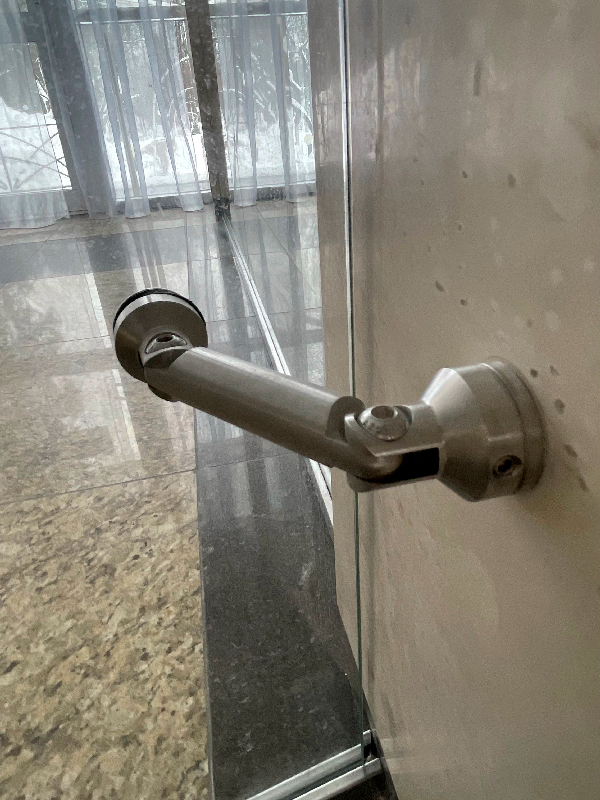

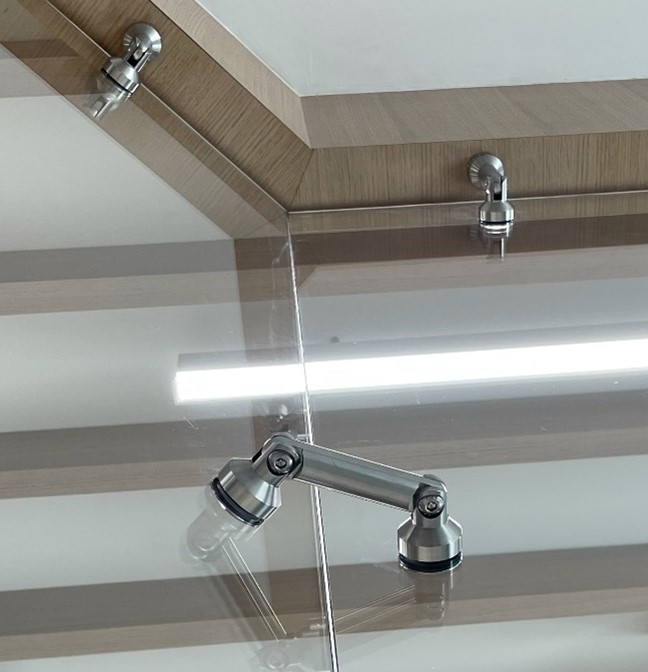

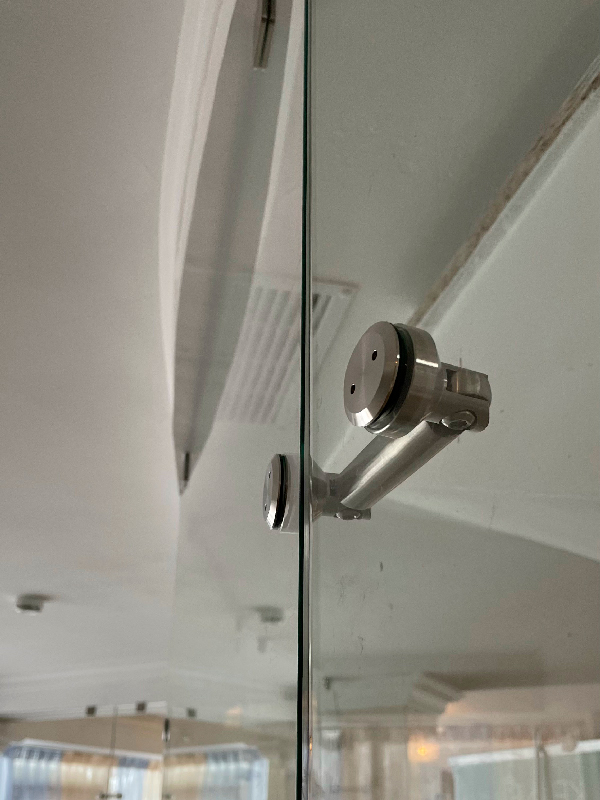

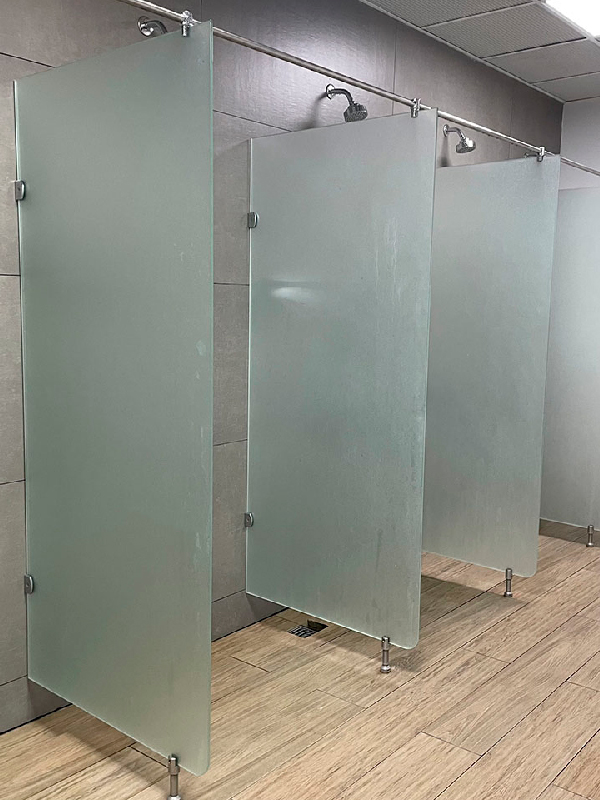

Крепление на точечных коннекторах
Диаметр видимых круглых держателей 35 мм
Отделка:
- Шлифованная нержавеющая сталь;
В зависимости от выбора варианта крепления у цельностеклянных перегородок изменяется индекс звукоизоляции, максимальное значение достигается при установке стекла на зажимном профиле.
Преимущества закаленного стекла
Двумя словами о том, какие преимущества даёт установка закалённого стекла:
- Закалённое стекло прочнее обычного сырого стекла в 5 раз (это результат термической обработки стекла, в результате которой меняется кристаллическая решётка самого стекла);

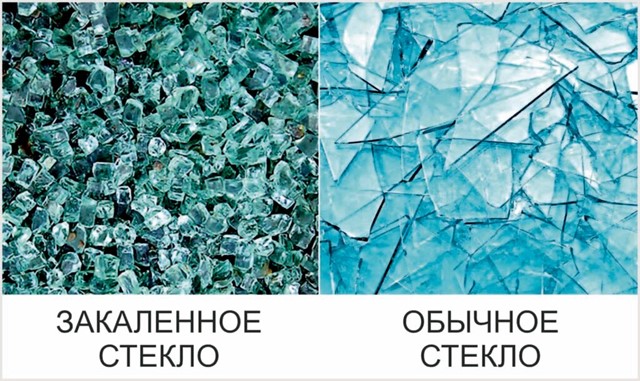

- Оно является безопасным, так как если разбить закалённое стекло, оно рассыпается сотней маленьких кубических кристаллов, в отличие от острых осколков незакаленного стекла, которые могут нанести вред находящимся рядом людям;
- Закалённое стекло в цельностеклянных перегородках Life является несущей конструкцией для закрепления на неё цельностеклянных дверей, вам не понадобятся дополнительные металлические стойки для того, чтобы закрепить дверь в перегородке.
- В перегородки можно установить закалённый триплекс, что обеспечит дополнительную защиту от разрушения стекла в перегородке.

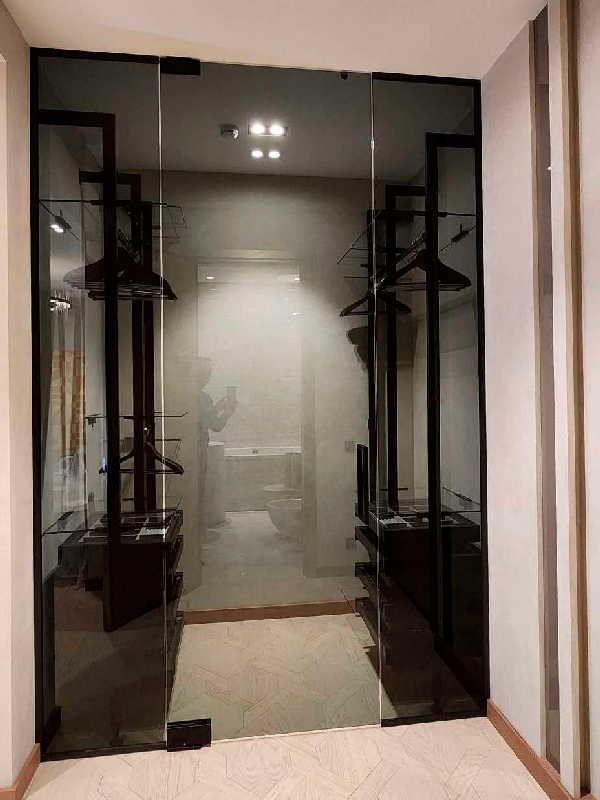

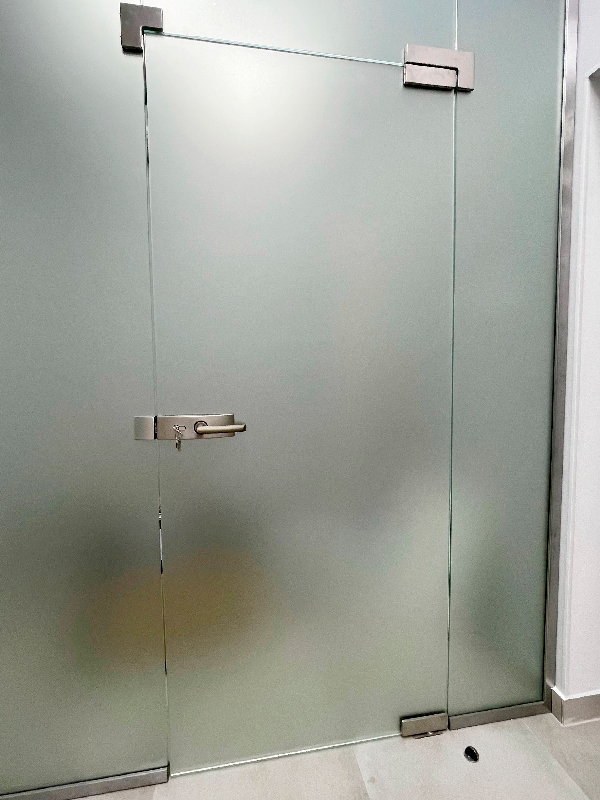

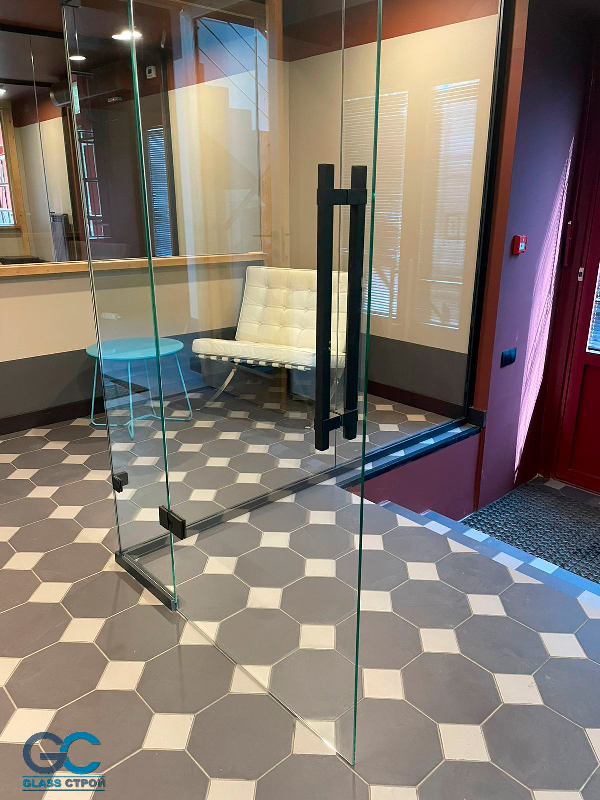

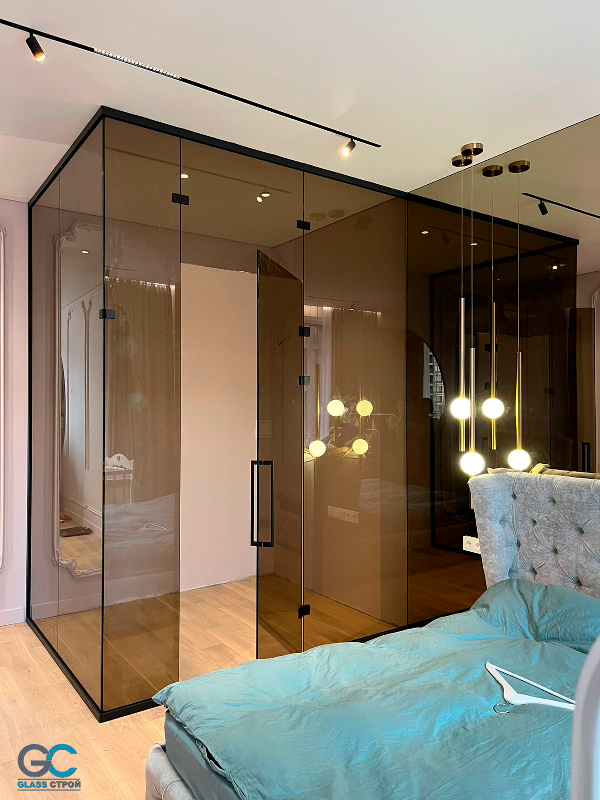

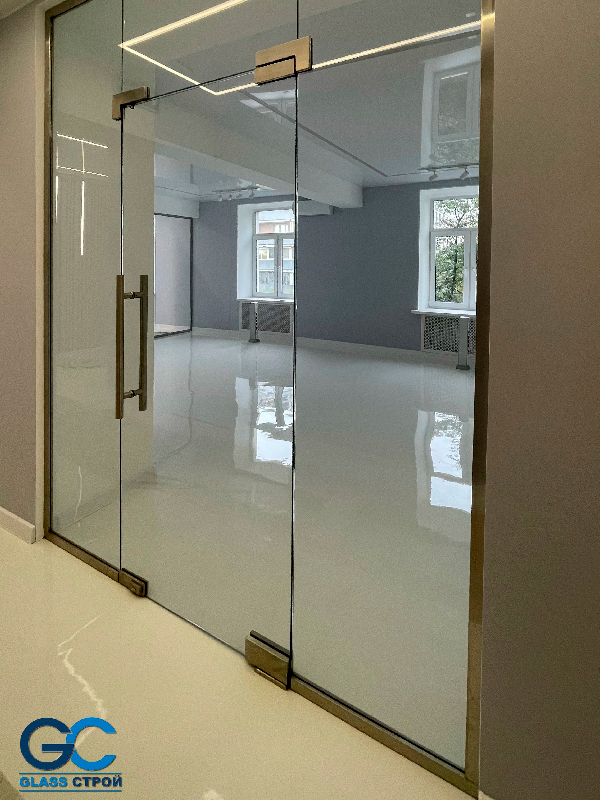

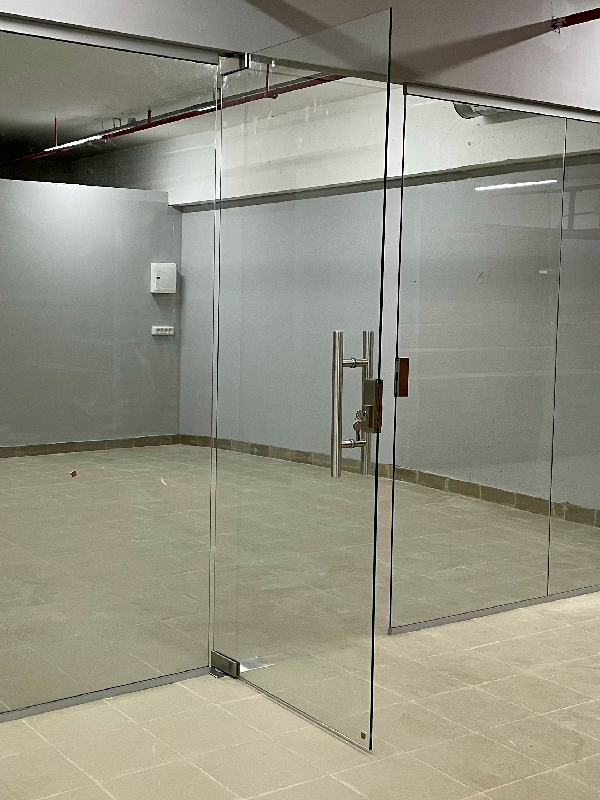

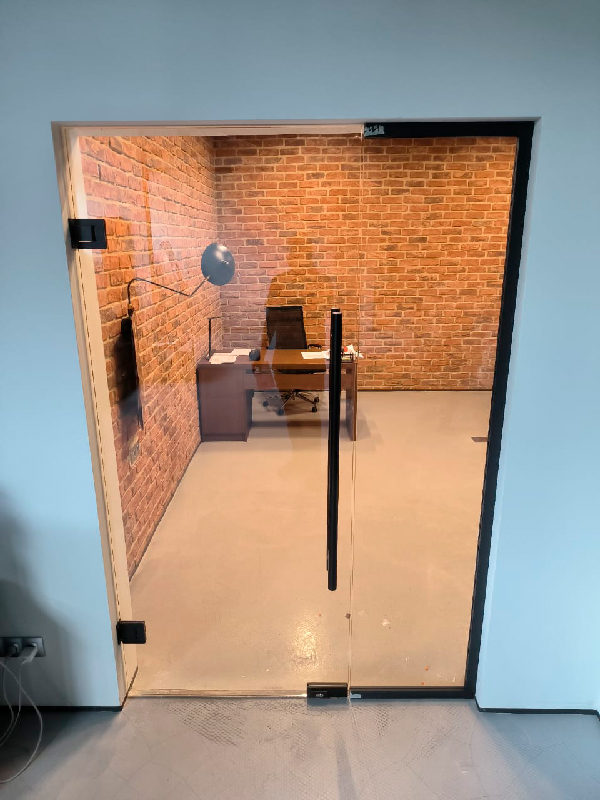

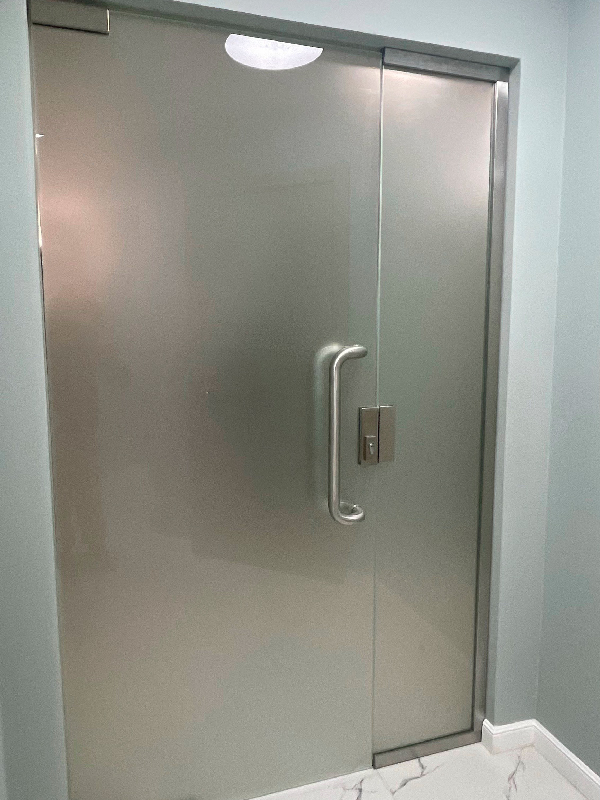

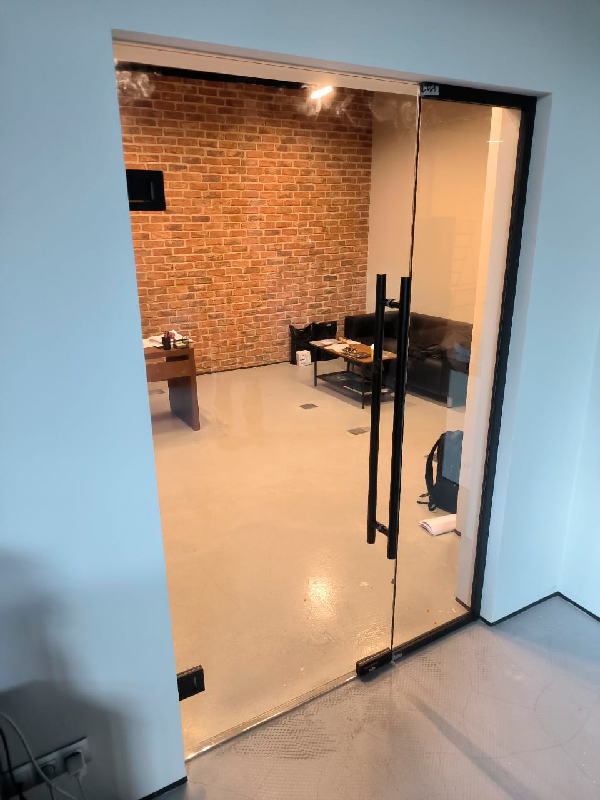

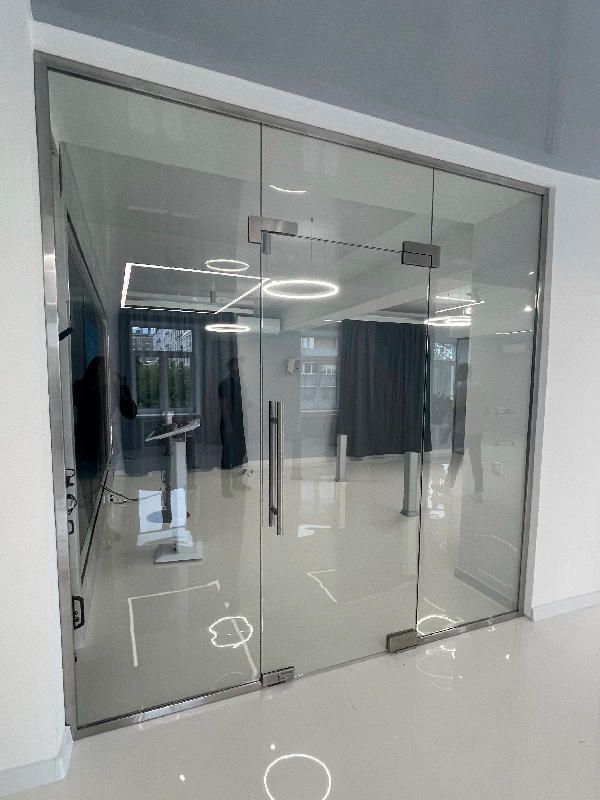

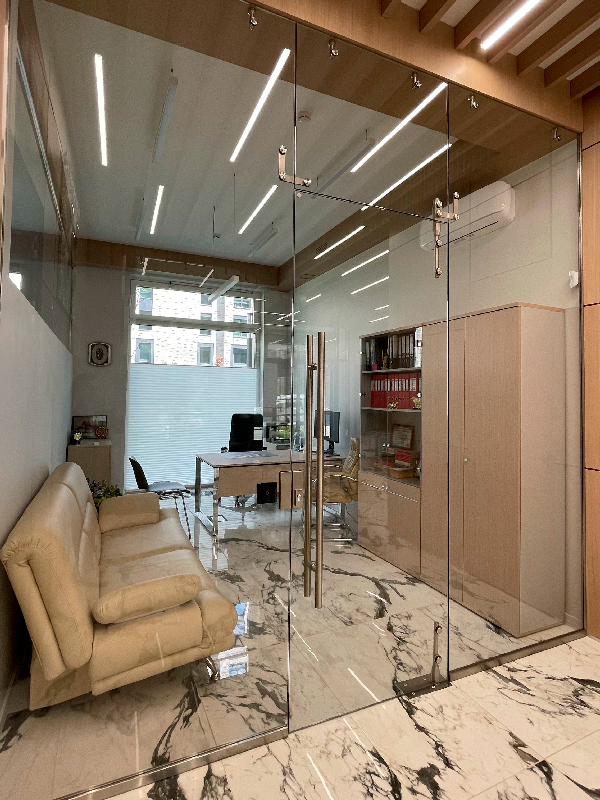

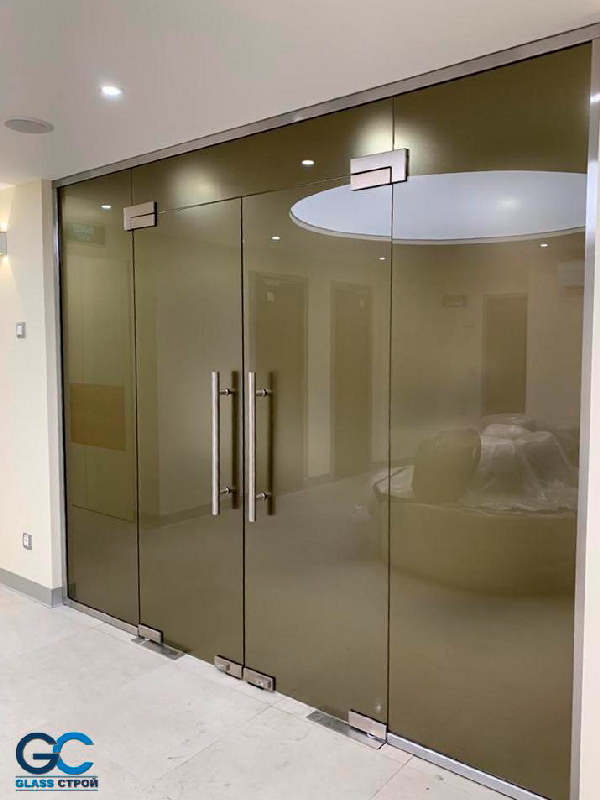

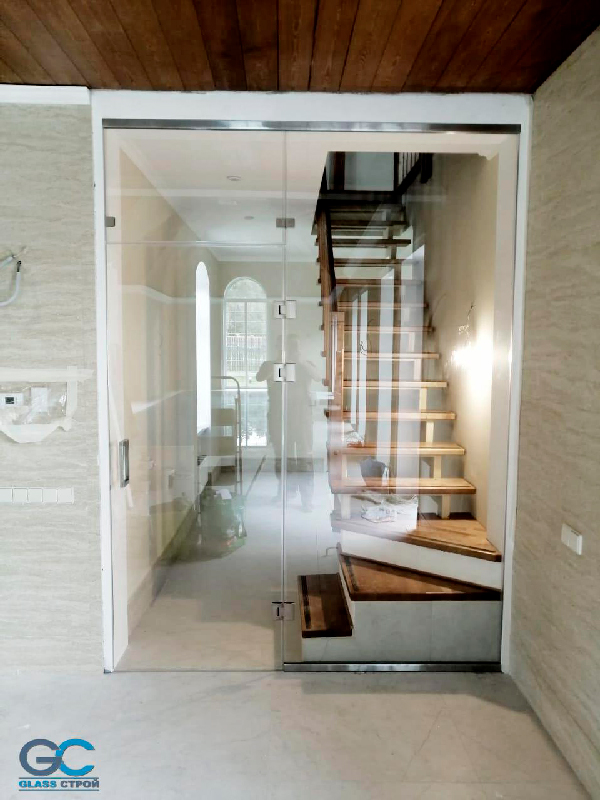

Варианты маятниковых дверей в цельностеклянных перегородках
Что такое маятниковые двери? Это двери, которые можно открывать в обе стороны от установленной перегородки. Данные решения очень удобны. Если установить на подобную дверь с петлями креплением верх/низ нижний доводчик, который устанавливается непосредственно в пол, можно фиксировать дверные полотна в открытом состоянии на 90 градусов как в одну сторону от перегородки, так и в другую. При этом, дверь зафиксирована еще и в закрытом состоянии.
Возможны варианты нижних доводчиков:

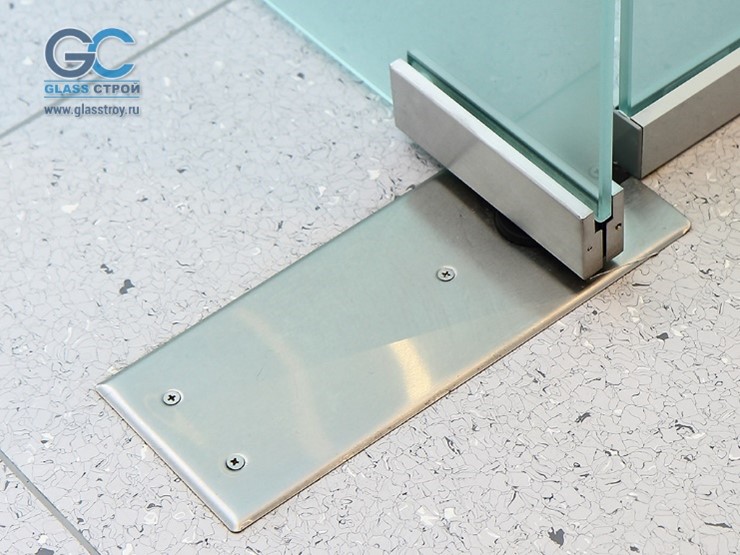

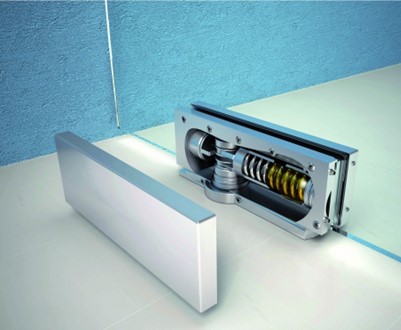

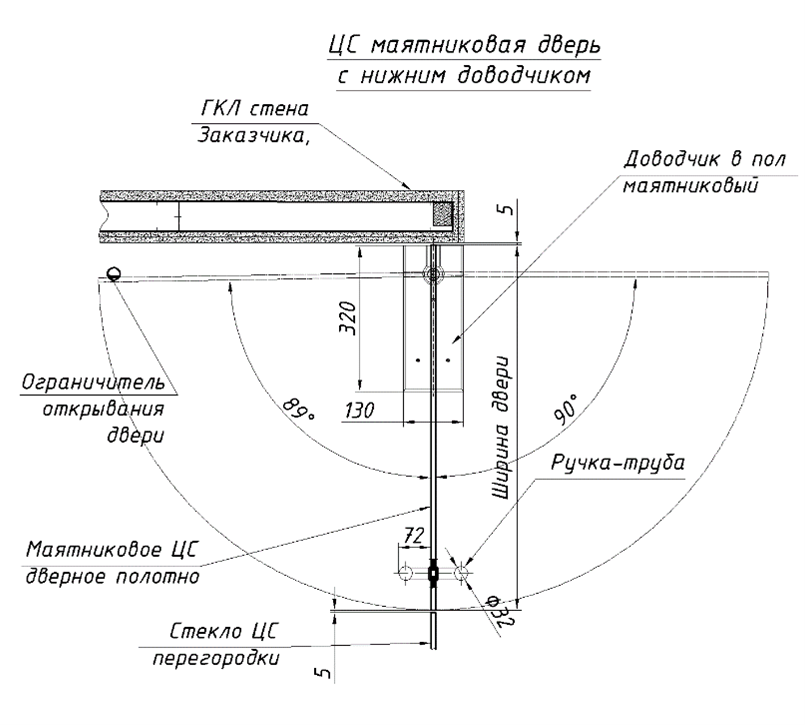

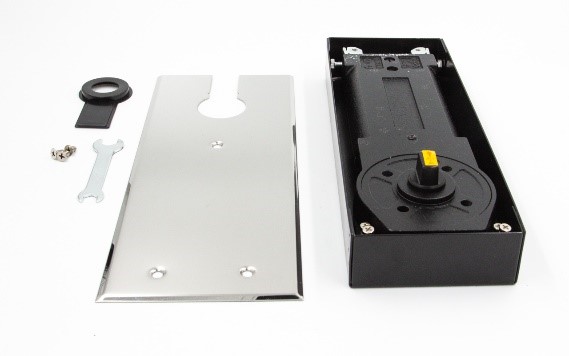

Классический доводчик в пол
Тело доводчика габаритами около 300х120х50мм утапливается ниже уровня чистого пола, сверху, при этом, отверстие и тело доводчика закрывается шлифованной пластиной из нержавеющей стали. Технологичное, простое и недорогое решение для реализации возможности установить маятниковую дверь. Как правило, обслуживания подобные доводчики не требуют. Толщина стекла устанавливаемых цельностеклянных дверей 10,12мм.
Нижняя петля-доводчик
Если у вас проходит «тёплый пол» в месте установки дверей, если нельзя выполнить вырез в чистовом покрытии пола для установки тела доводчика, или по любым другим причинам вы не хотите использовать доводчик в пол, существует нестандартное решение данной задачи: нижняя петля-доводчик. Сам механизм довода, в данном случае, располагается непосредственно в самой петле. Мы используем исключительно проверенную и качественную фурнитуру, которая работает без нареканий и рекламаций.
Это самый элегантный и технологичный вариант исполнения доводчика в маятниковых дверях.

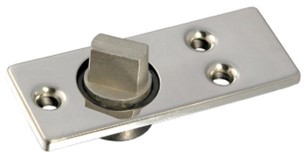

Так же, возможна установка маятниковых дверей без использования доводчика- на нижней поворотной оси. Это самый бюджетный вариант исполнения маятниковых дверей, но при этом, двери не будут фиксироваться в открытом и закрытом положении- необходимо фиксировать створки либо нижним замком в пол, либо центральным замком в стену или стекло (если дверь устанавливается в цельностеклянную перегородку).
Возможны варианты доводчиков в боковой петле

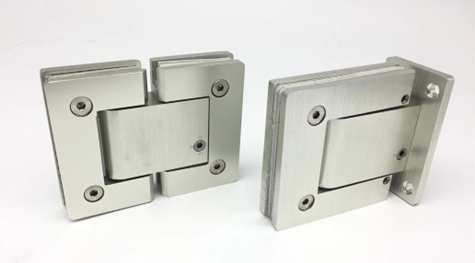

Гидравлическая боковая петля со встроенным доводчиком. Данный вариант используется на дверях средней проходимости. Подобную петлю-доводчик можно использовать даже в общественных бассейнах, у нее есть возможность исполнения из стали AISI 304, она выдерживает большой вес цельностеклянных дверей. Возможно установить двери из закаленного стекла 8,10,12 мм. Основной плюс от установки подобных петель, это то, что внешний вид двери остается максимально прозрачным с минимально видимым металлом, нет необходимости выполнять отверстия в чистовом напольном покрытии при установке двери.

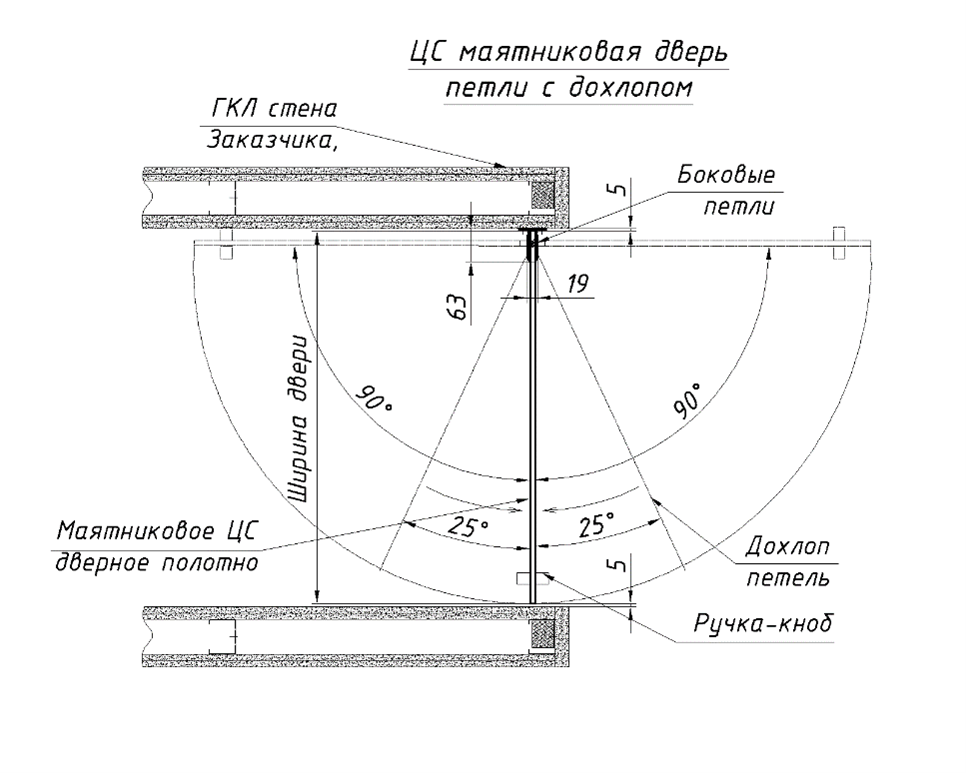

Помимо доводчика в боковой петле, у Вас есть возможность выбрать более бюджетный вариант боковых петель. Это петли с дохлопом от 25 градусов. Они, так же, являются маятниковыми, но вместо доводчика в петле установлена пружина, которая фиксирует двери в закрытом положении и в открытом положении на 90 градусов в каждую сторону. При этом подобные петли доводят дверь до фиксированного положения начиная от 25 градусов отклонения полотна от фиксации. Основное распространение использования петель с дохлопом приходится на душевые кабины и небольшие перегородки в частных интерьерах. Рекомендуется установка в местах с малой проходимостью.

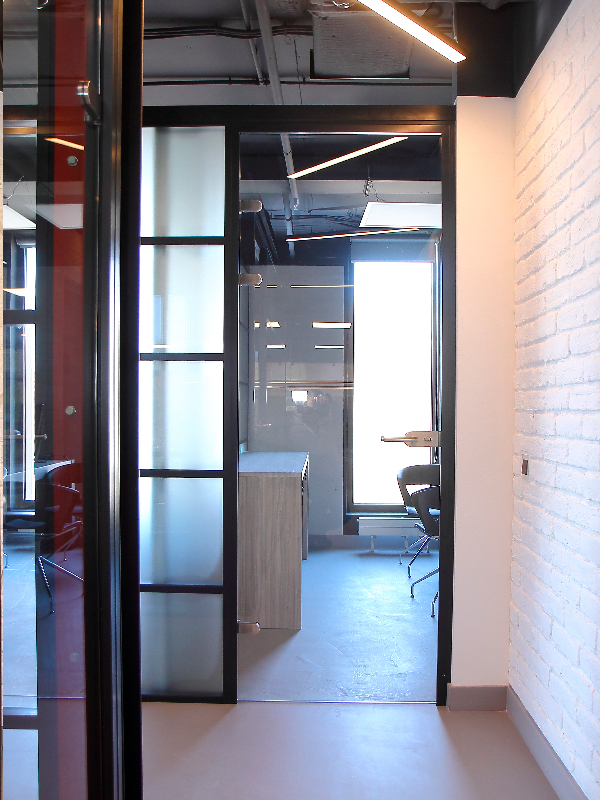

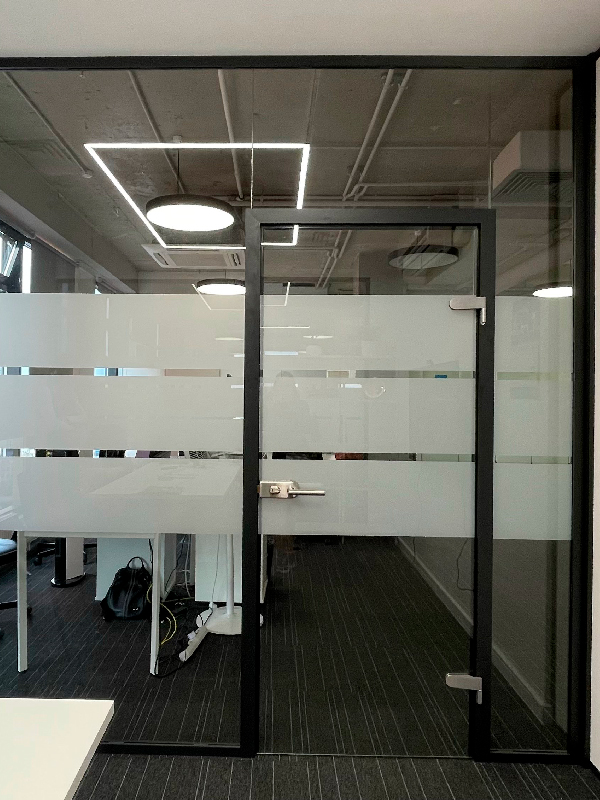

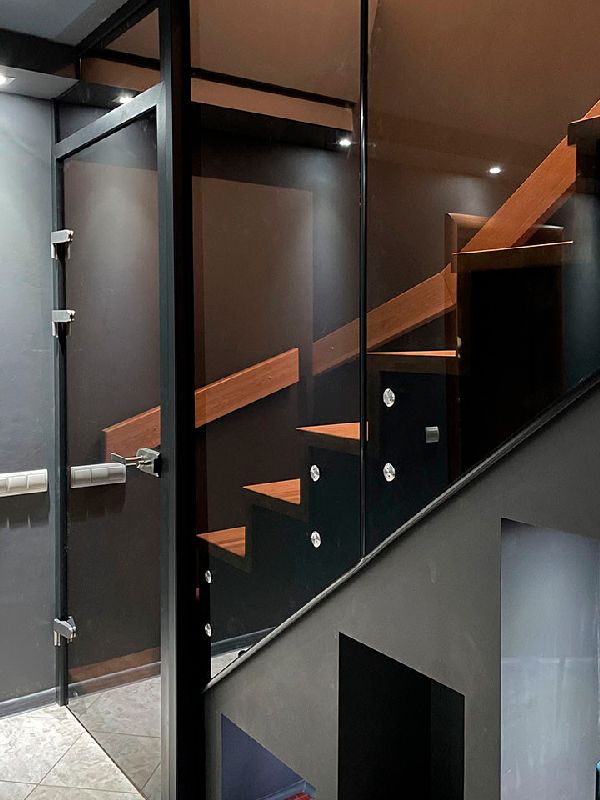

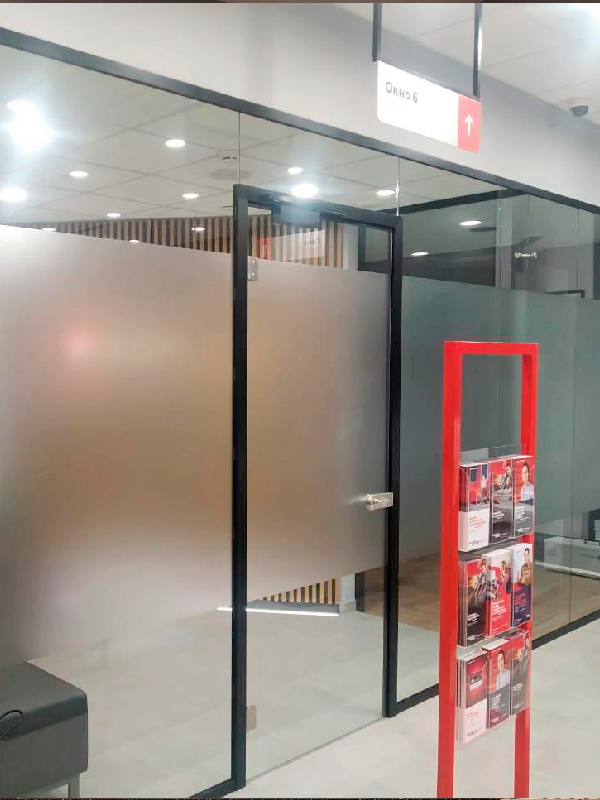

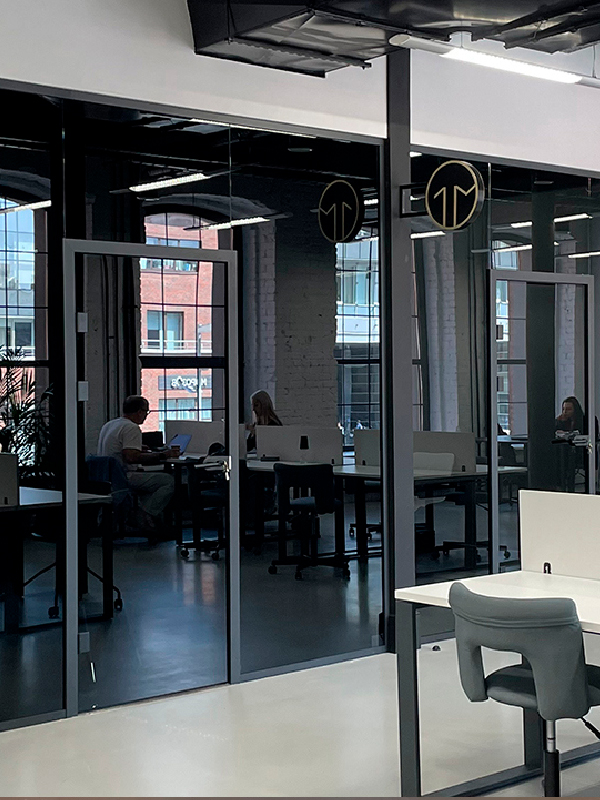

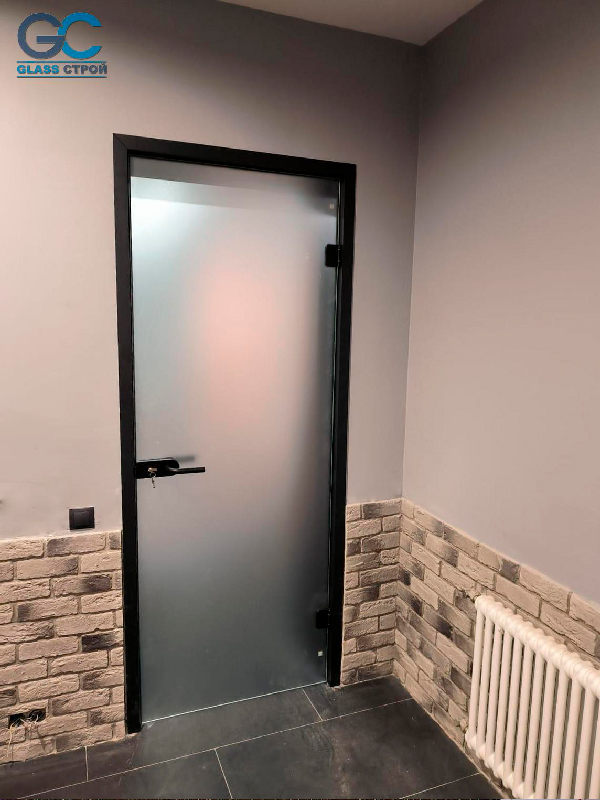

Варианты распашных дверей в цельностеклянных перегородках
Если необходимо, чтобы дверь в цельностеклянной перегородке была не маятникового открывания, а распашного (т.е. открыванием только в одну сторону), есть несколько вариантов реализации этого варианта открывания.

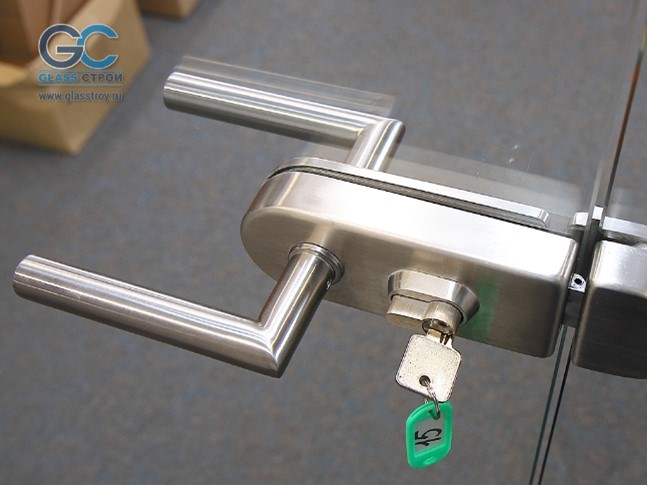

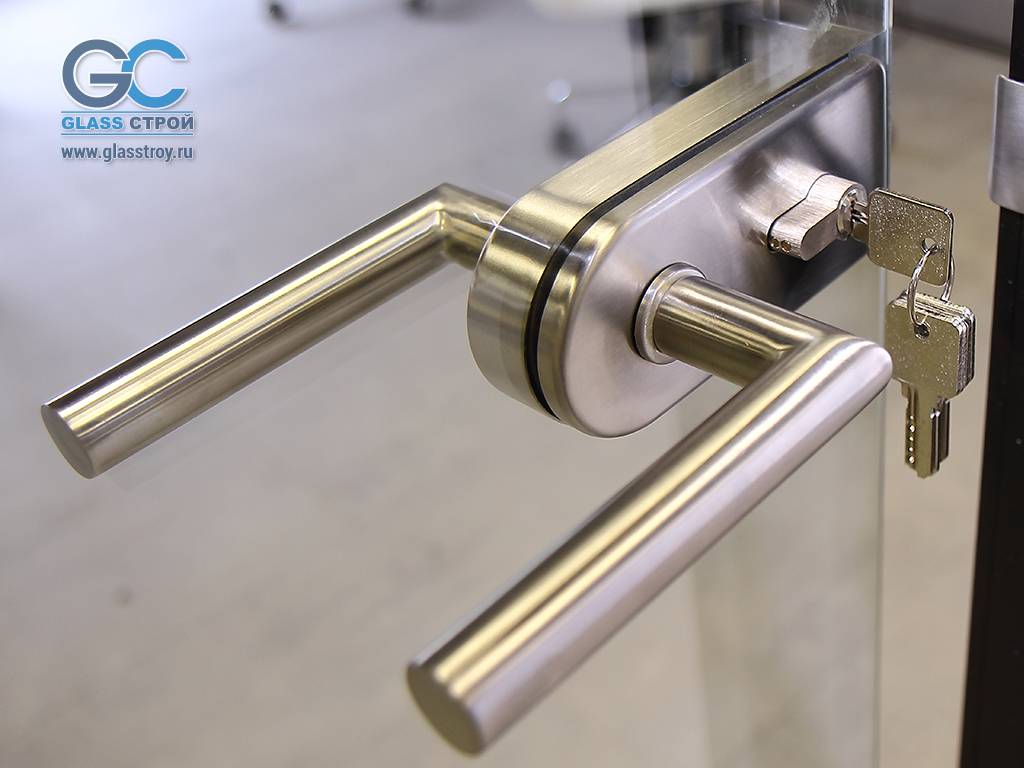

Используется та же фурнитура, что и на маятниковых дверях, но устанавливается центральный нажимной гарнитур с ограничителем открывания только в одну сторону.

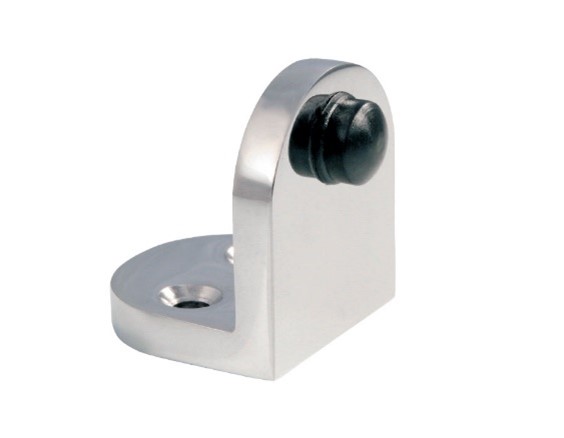

Используется та же фурнитура, что и на маятниковых дверях, но устанавливается ограничитель открывания, который устанавливается в проём или на фрамужное стекло сверху цельностеклянной двери.

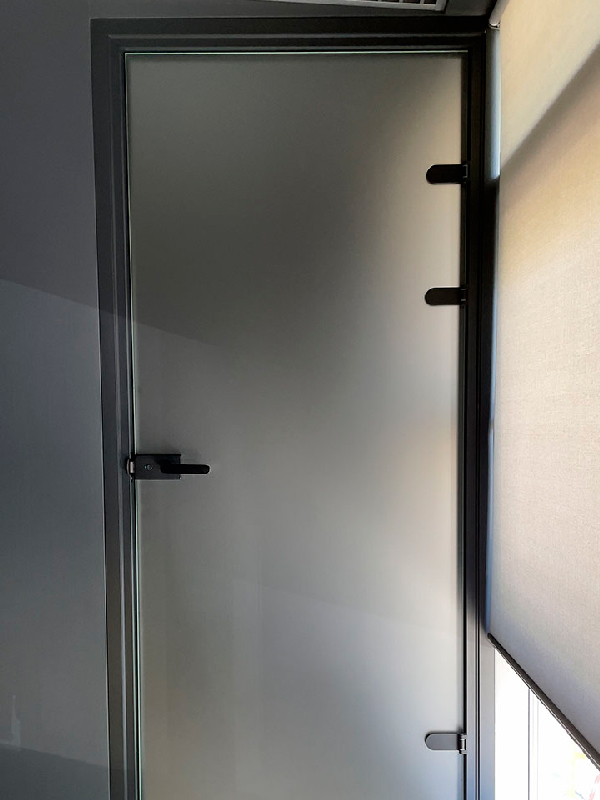

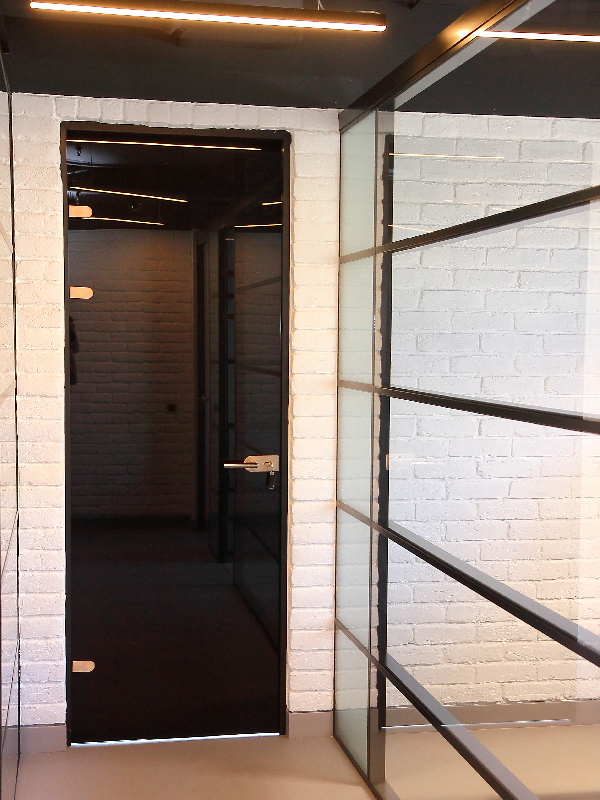

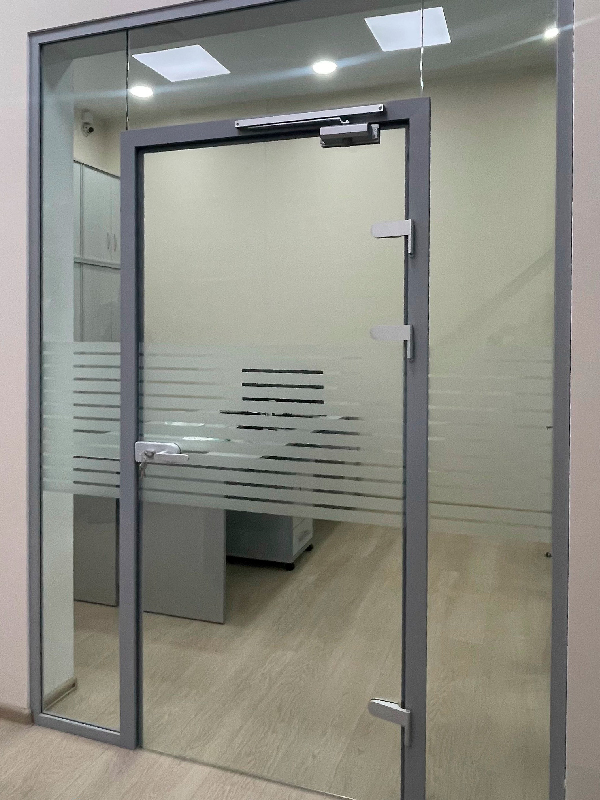

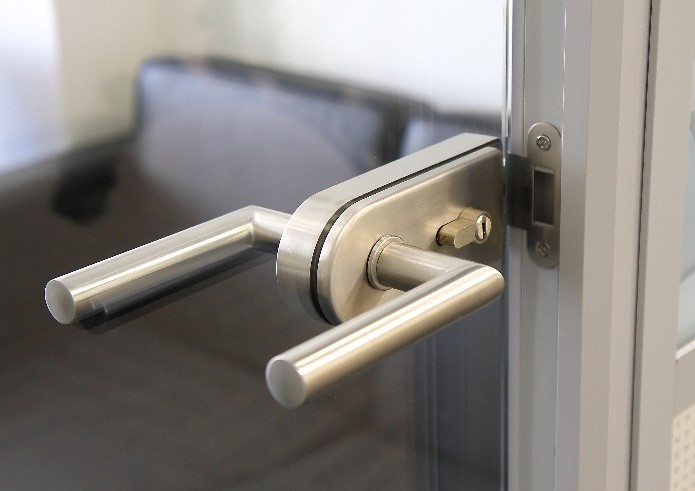

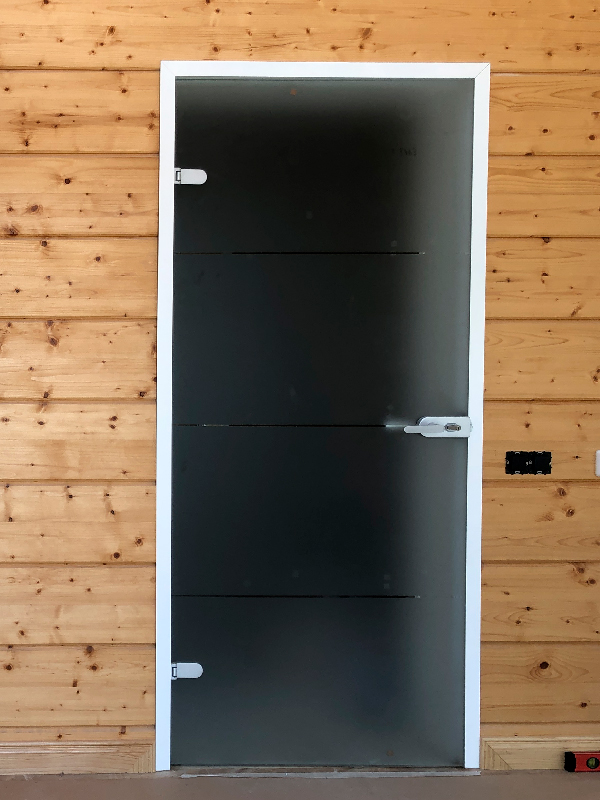

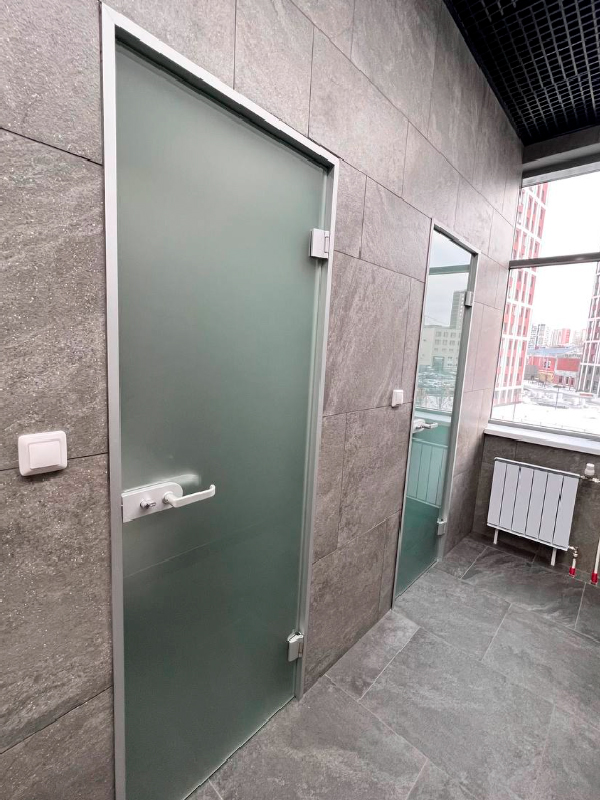

При установке цельностеклянной двери в проём, используется алюминиевая дверная коробка с притвором, боковые петли и нажимной гарнитур.
Крепление в проем
Существует несколько вариантов дверных коробок для цельностеклянных дверей в проём:
L- образные торцевые коробки;
Z- образные коробки с наличником с одной стороны;
телескопические коробки.

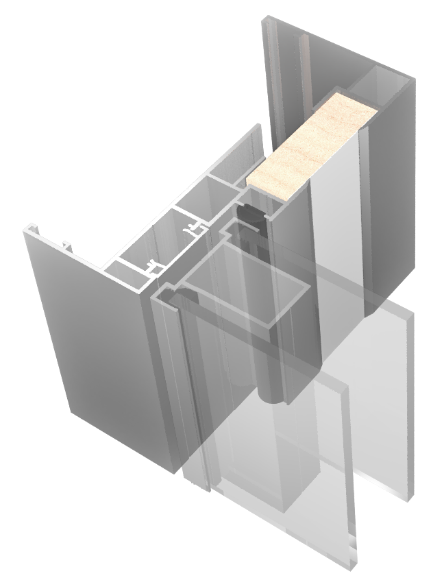

Использование телескопической коробки дает ряд преимуществ относительно других типов дверных коробок: коробка имеет наличники с обоих сторон проёма, нет необходимости выполнять чистовую отделку торца проёма перед установкой двери, данный тип коробки возможно установить на простенок толщиной до 500-600мм с использованием ЛДСП доборов.

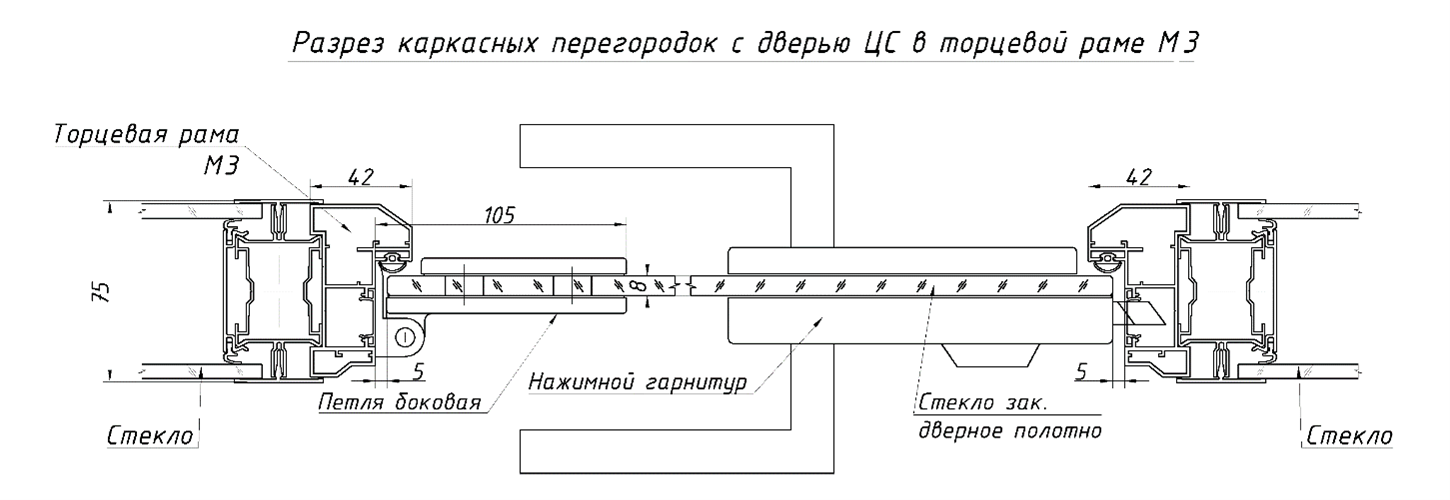

- При установке цельностеклянной двери в каркасную перегородку, используется торцевая алюминиевая коробка, которая встраивается в перегородку.
Выбор решения зависит от потребности покупателя и предпочтений к итоговому внешнему виду двери.

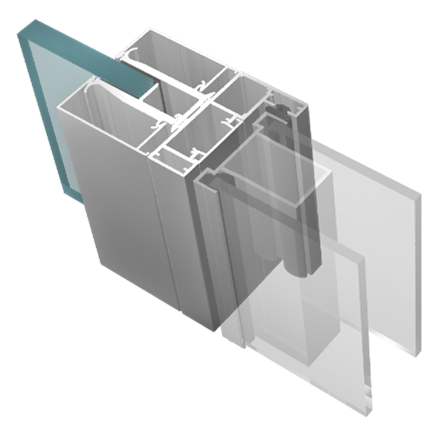

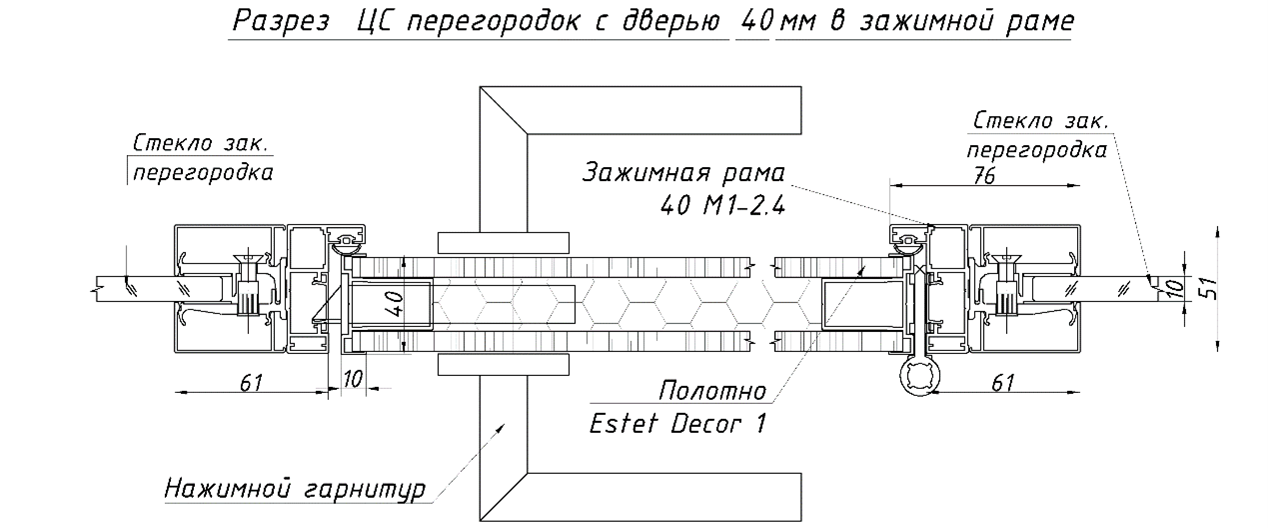

- При установке цельностеклянной двери в цельностеклянную перегородку, используется два вида дверных зажимных коробок: для цельностеклянного полотна толщиной 8мм, либо для любого дверного полотна, толщиной 40мм, как глухого, так и остеклённого. Зажимная коробка закрепляется непосредственно на закалённое стекло цельностеклянной перегородки.

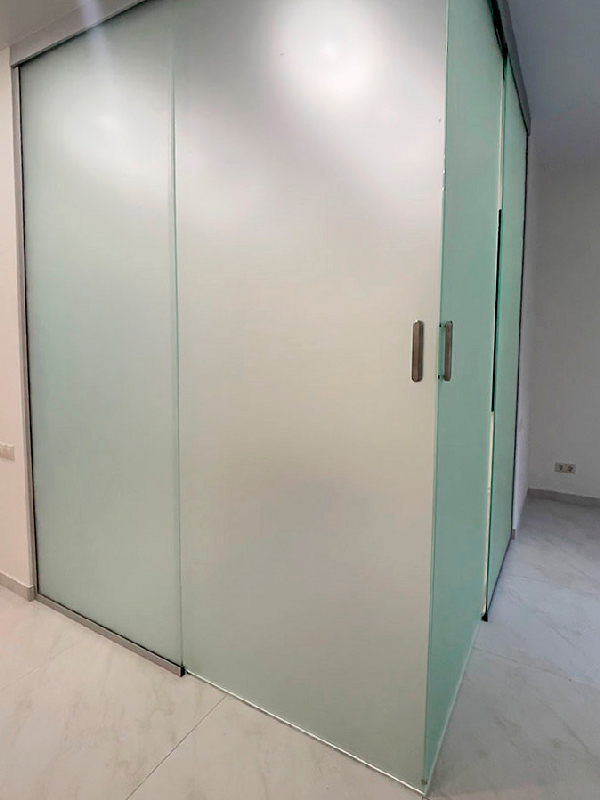

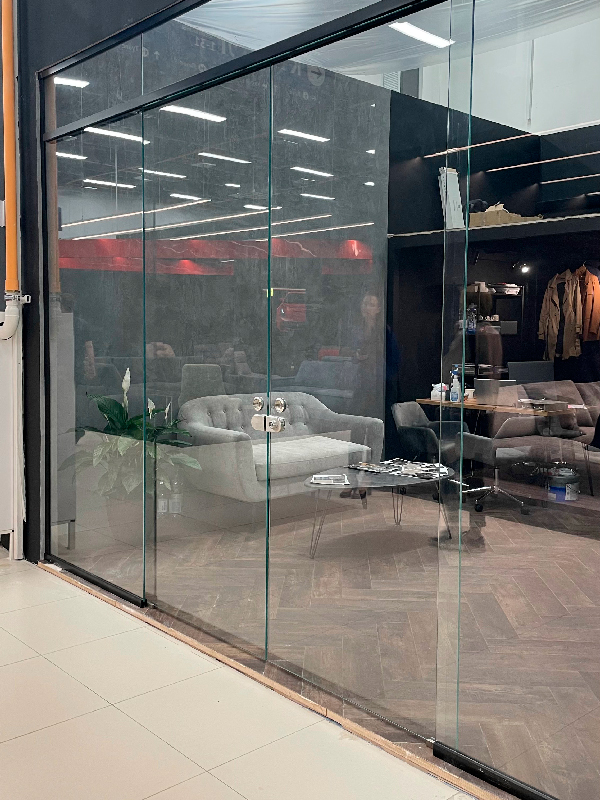

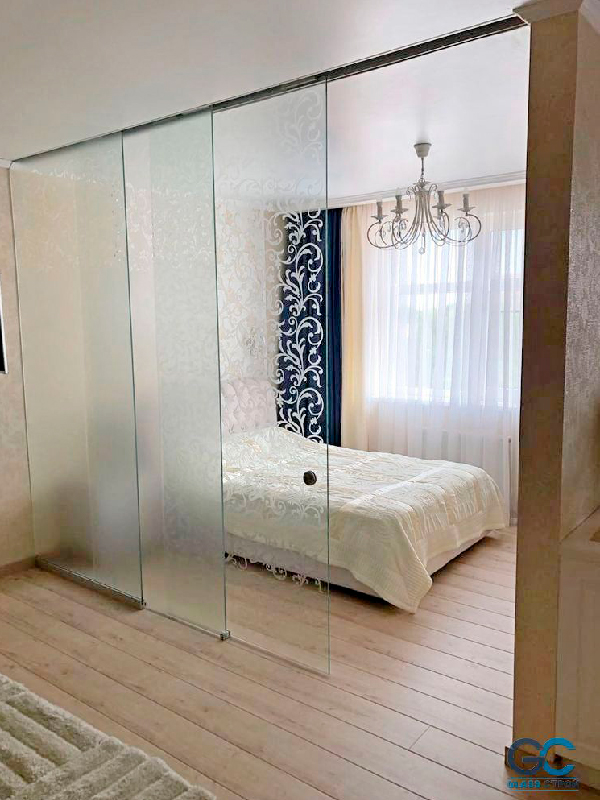

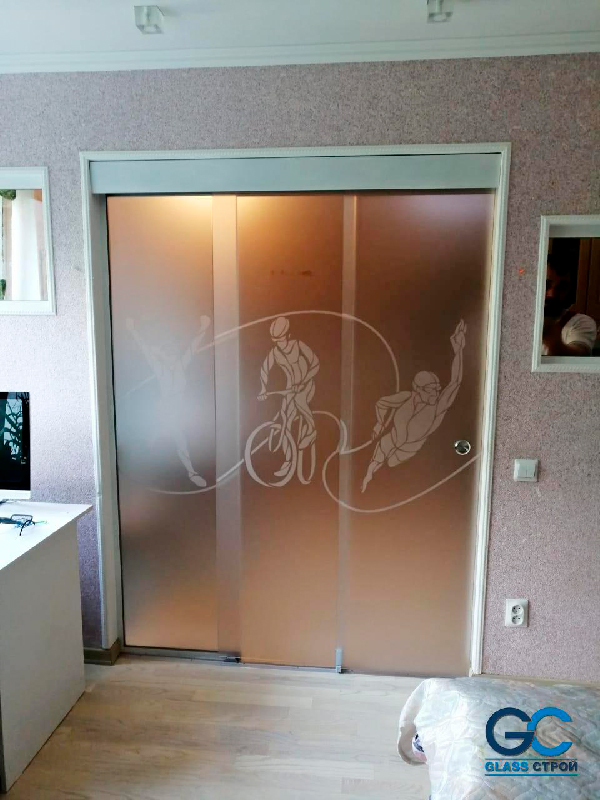

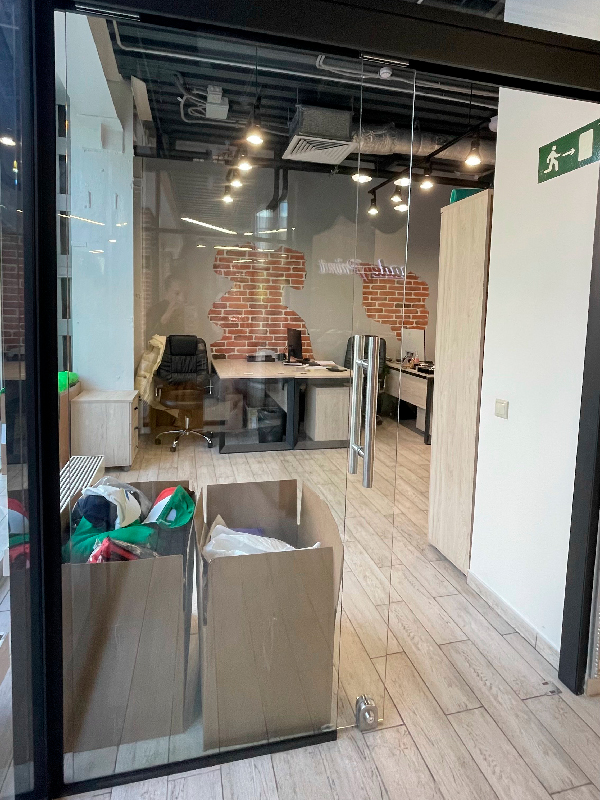

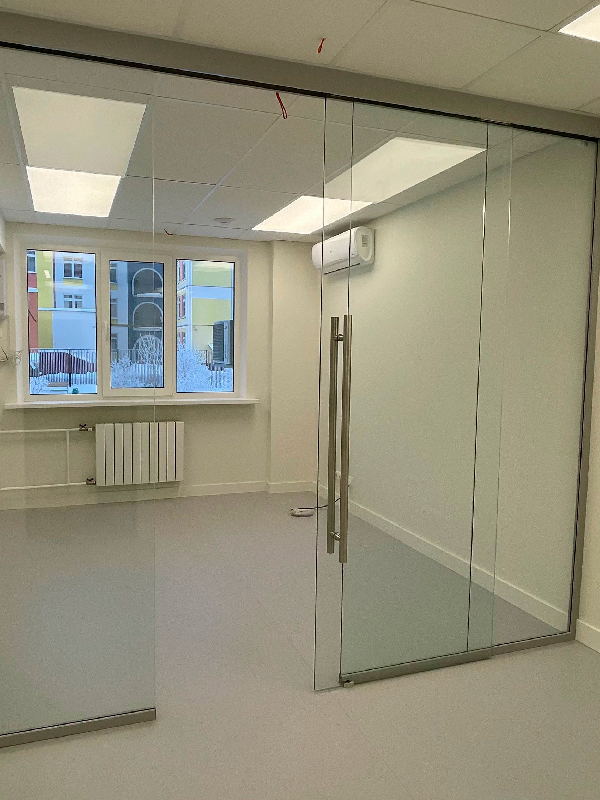

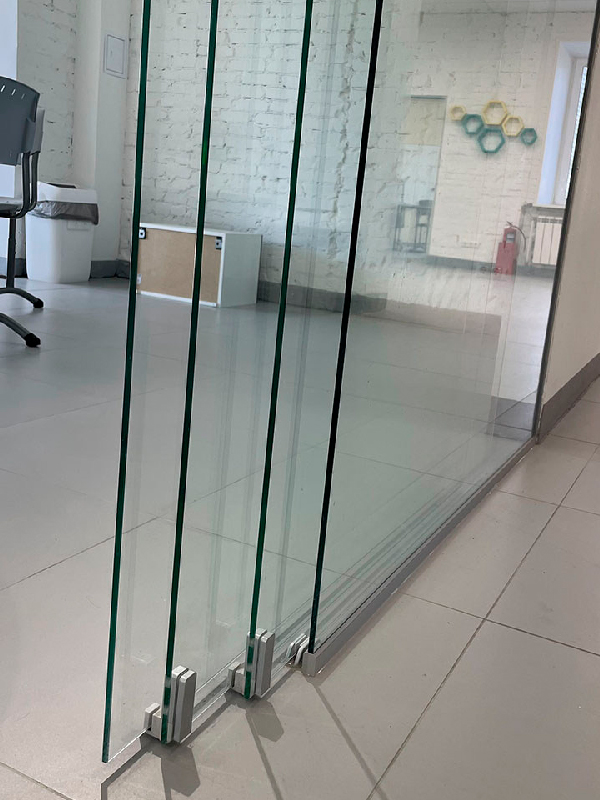

Варианты раздвижных дверей в цельностеклянных перегородках

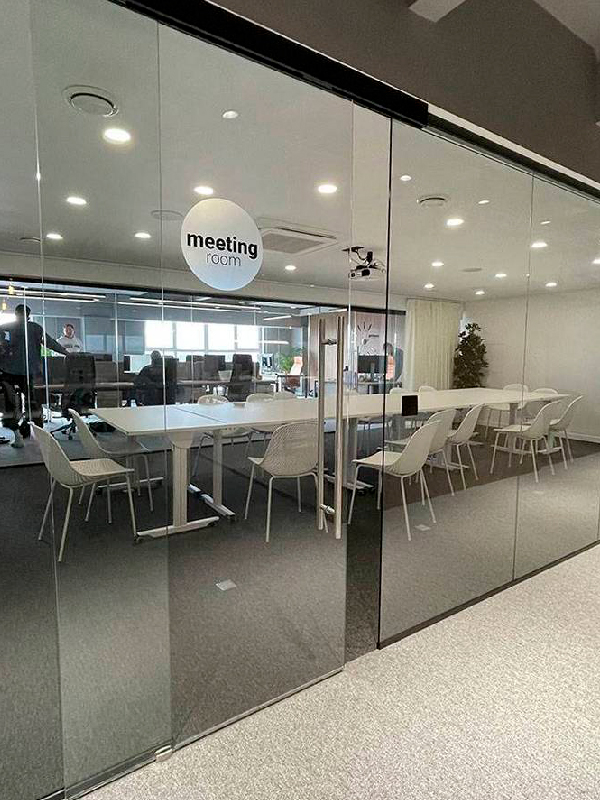

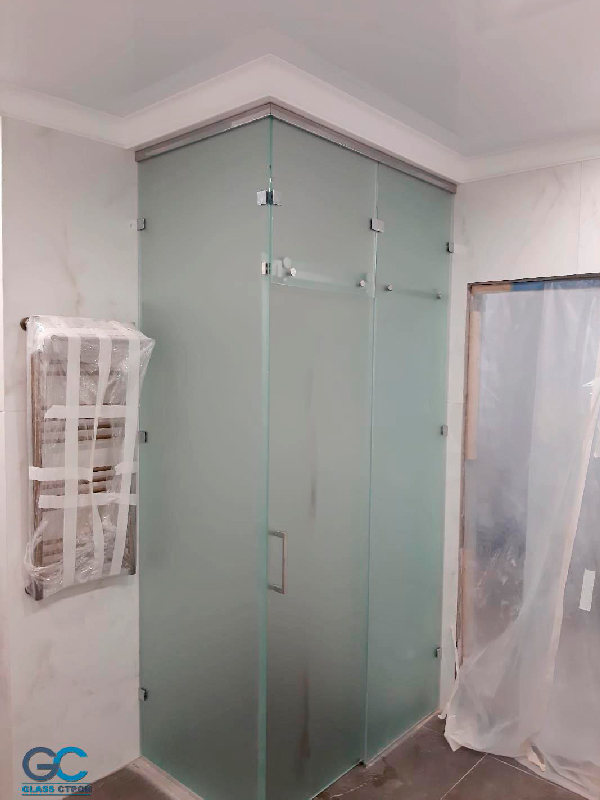

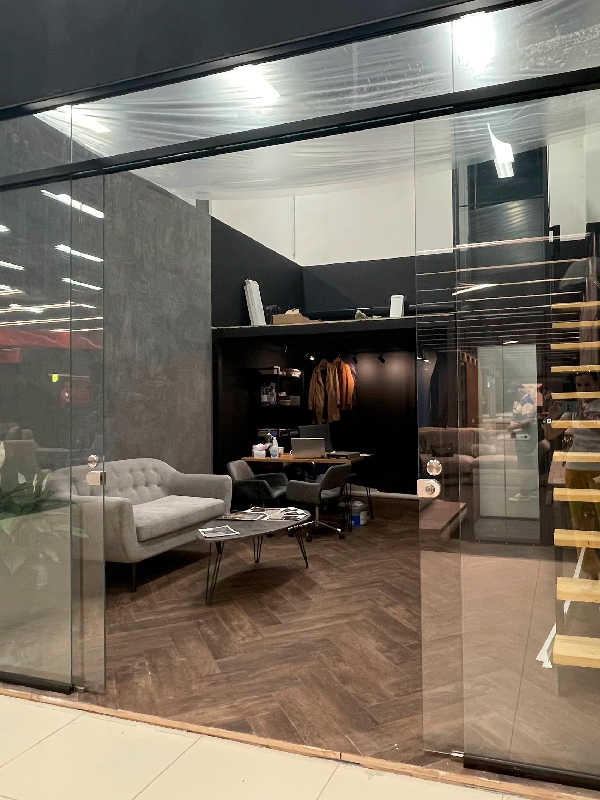

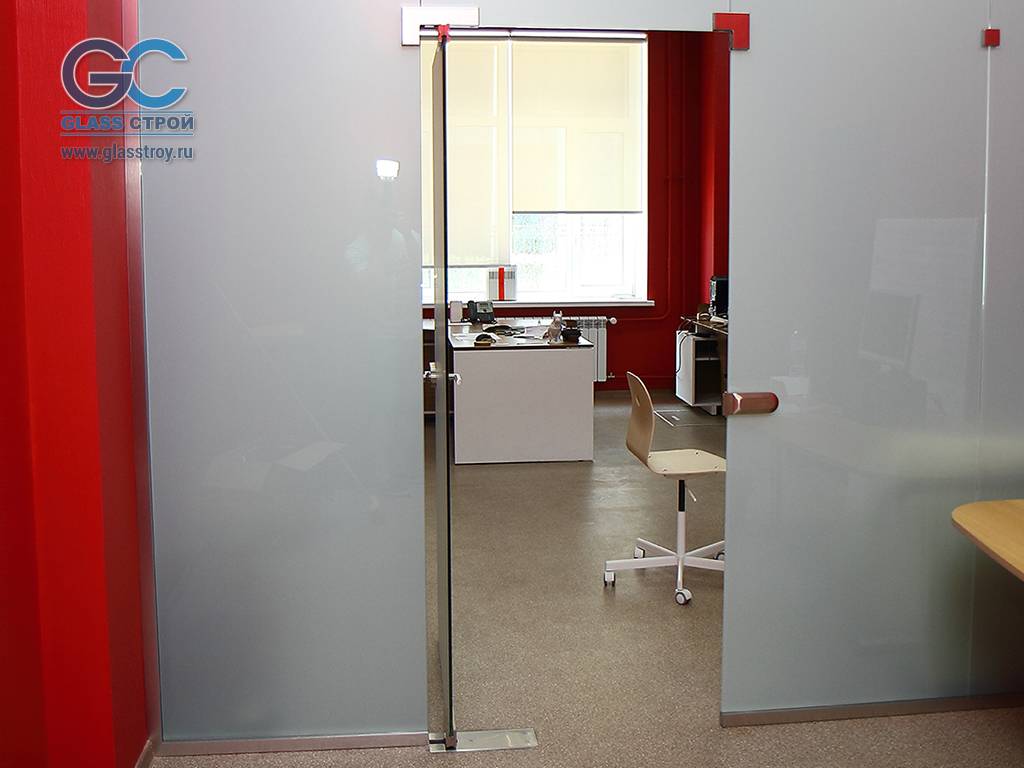

Помимо маятниковых и распашных дверей в цельностеклянные перегородки, да и просто в проёмы, можно установить раздвижные цельностеклянные двери. Они выполняются, так же, как и остальные цельностеклянные двери, из закалённого стекла с безопасной еврокромкой по периметру полотна.
Отличительная особенность раздвижных дверей заключается в том, что они значительно экономят пространство, их можно установить в самом маленьком помещении, главное, чтоб на стене было пространство, куда можно было бы откатить стеклянное полотно Дверные полотна визуально легки, имеют несколько принципиальных вариантов организации верхнего трека, который закрепляется на основной проём.
Зазоры между стеной и полотном, которые составляют около 10-15мм, в зависимости от выбранной фурнитуры, делают подобную дверь просто визуальным разделителем единого пространства с небольшой звукоизоляцией, так как непосредственного притвора с дверной коробкой у полотна не существует.

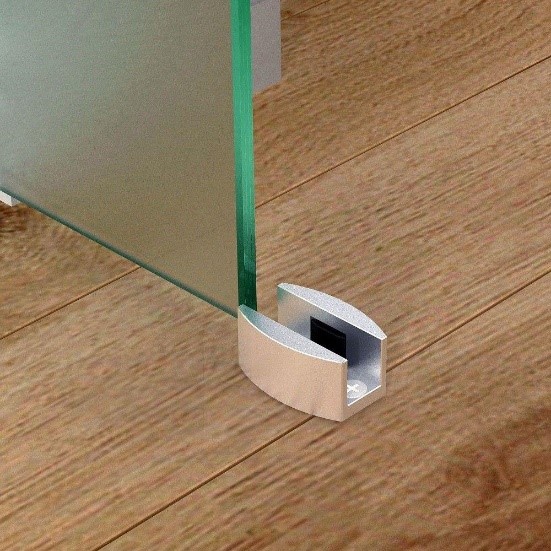

Еще одним значительным плюсом раздвижных цельностеклянных дверей является отсутствие нижнего направляющего рельса для движения полотен. Дверным полотнам достаточно небольшой точечной направляющей на полу, которая устанавливается около проёма и не мешает проходу.
Возможны варианты верхнего раздвижного трека:

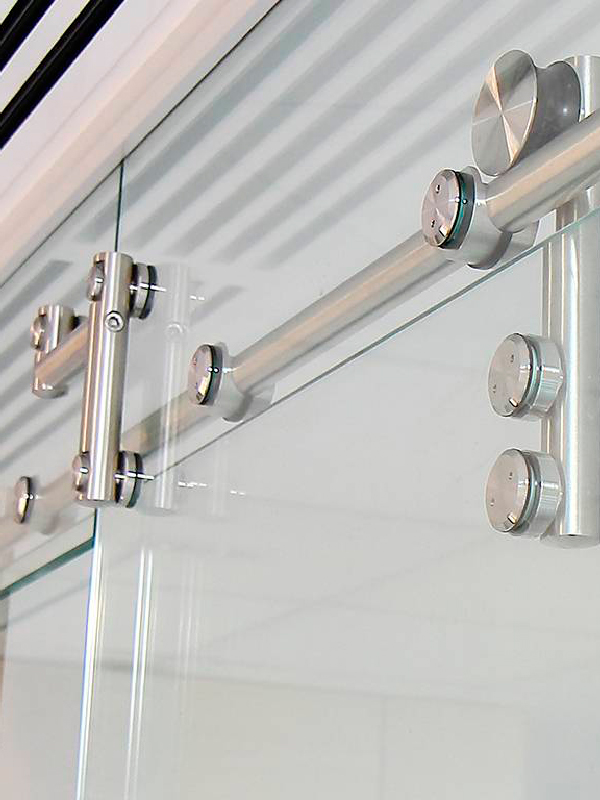

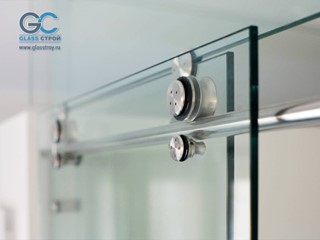

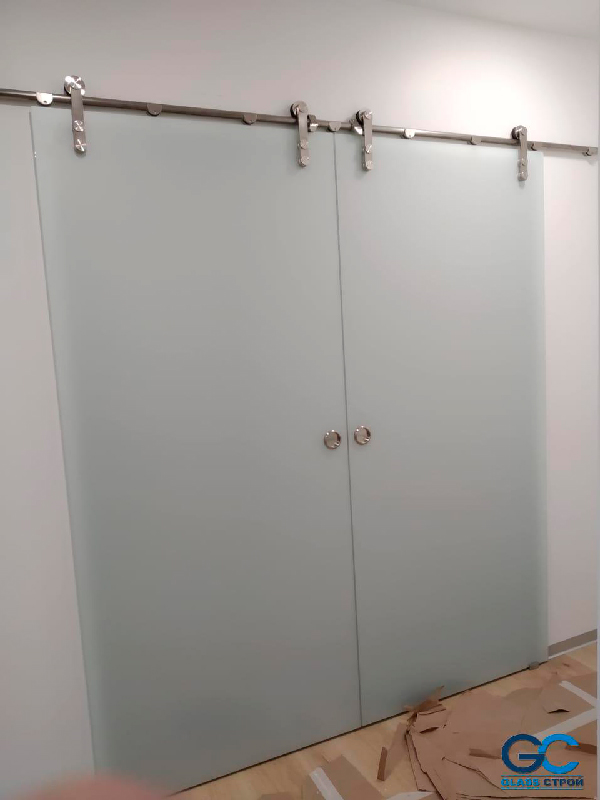

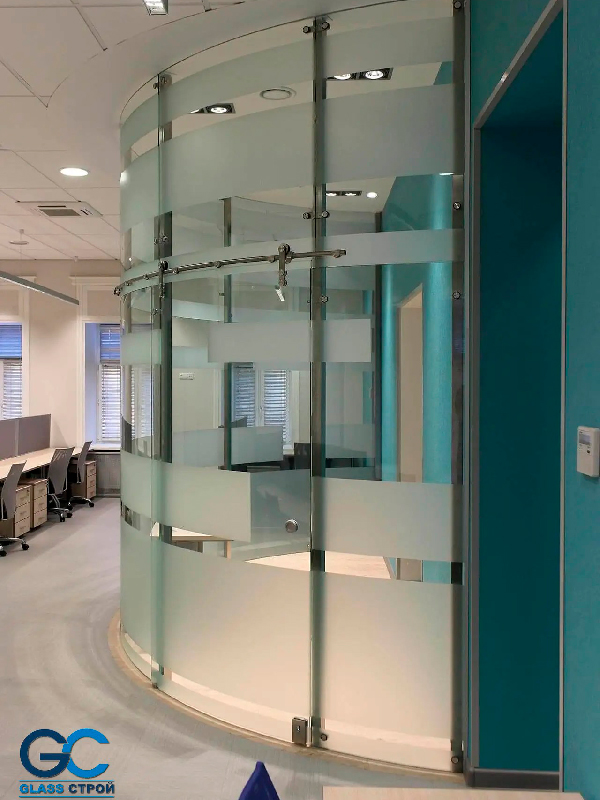

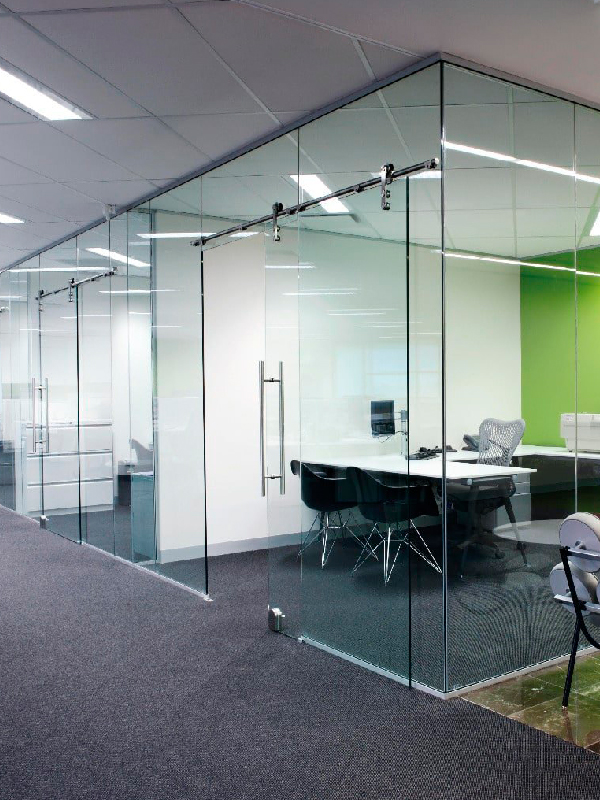

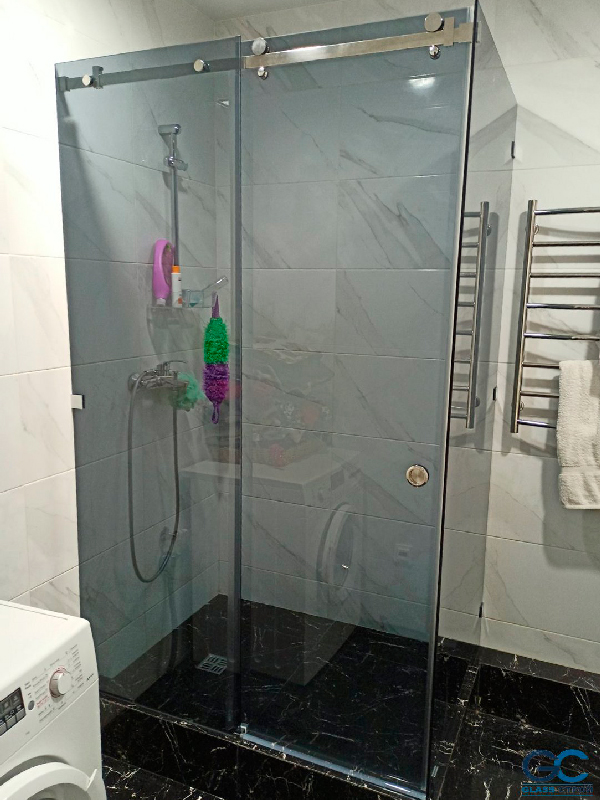

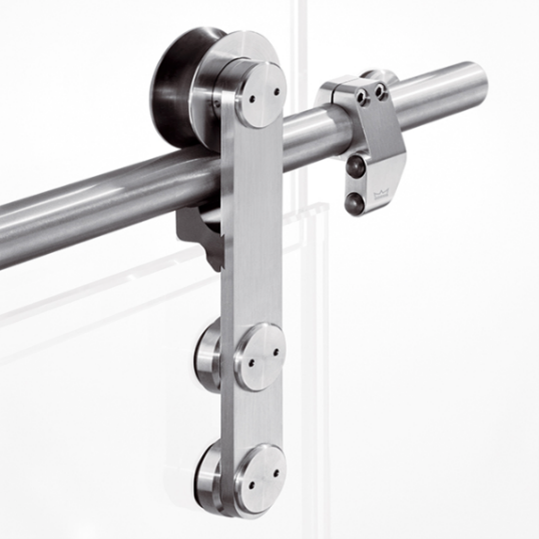

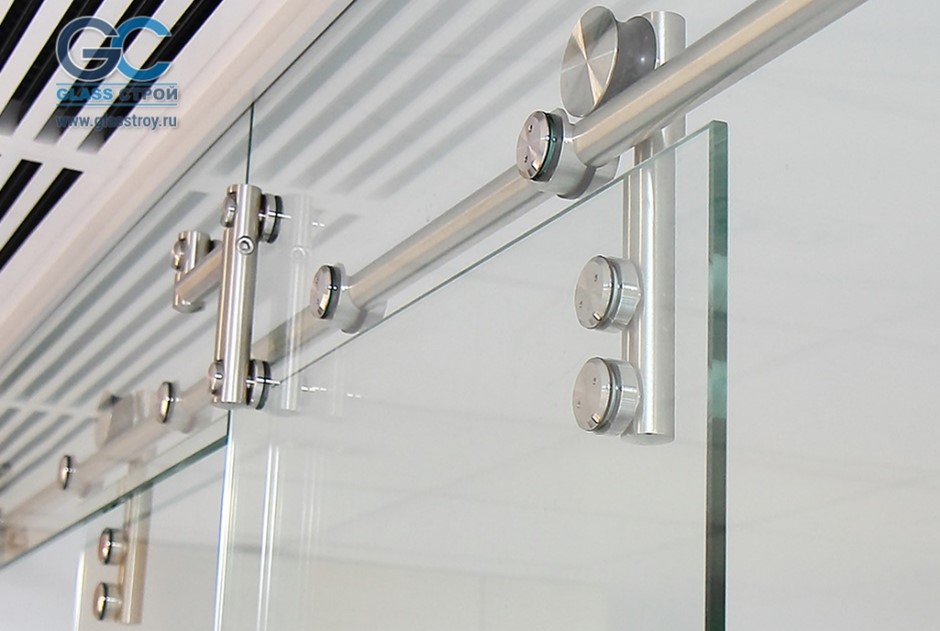

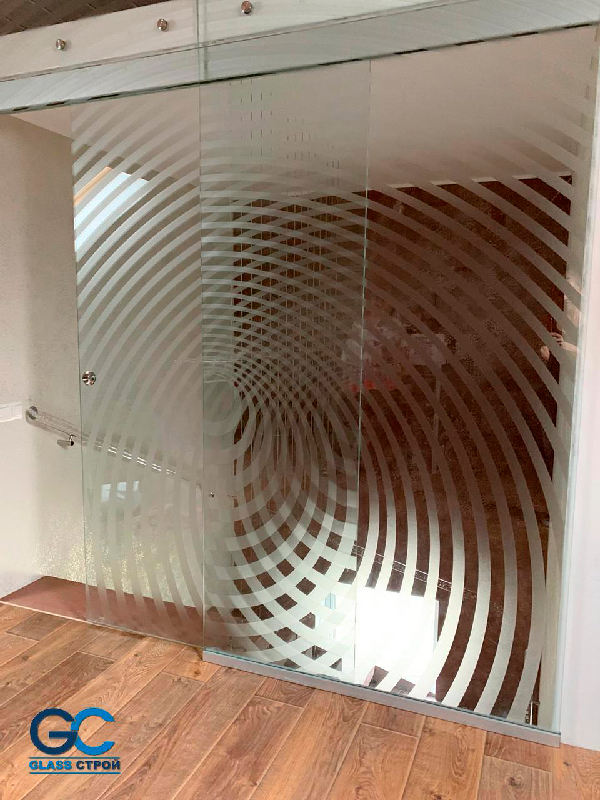

Открытый трек-труба с видимыми каретками на точечных крепежах

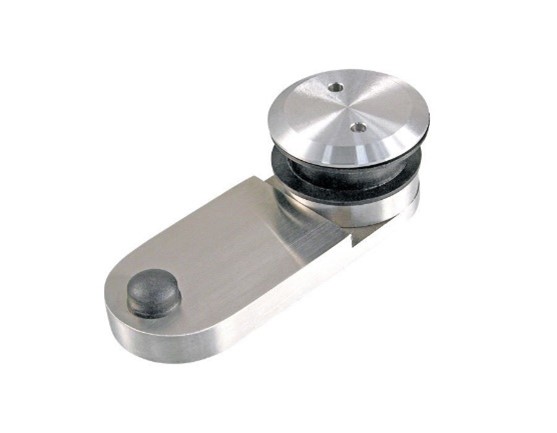

Hi-tech решение для вашего пространства. Для любителей минимализма и наличия видимого металла. Диаметр трека из шлифованной нержавеющей стали 25мм, металлические прорезиненные каретки прочно закрепляются на стеклянном полотне двери, что позволяет полотну плавно перемещаться по треку, конструкция оснащается ограничителями движения полотна, которые крепятся на трек, что делает использование данного типа дверей безопасным. Толщина используемого закалённого стекла составляет 10-12 мм.

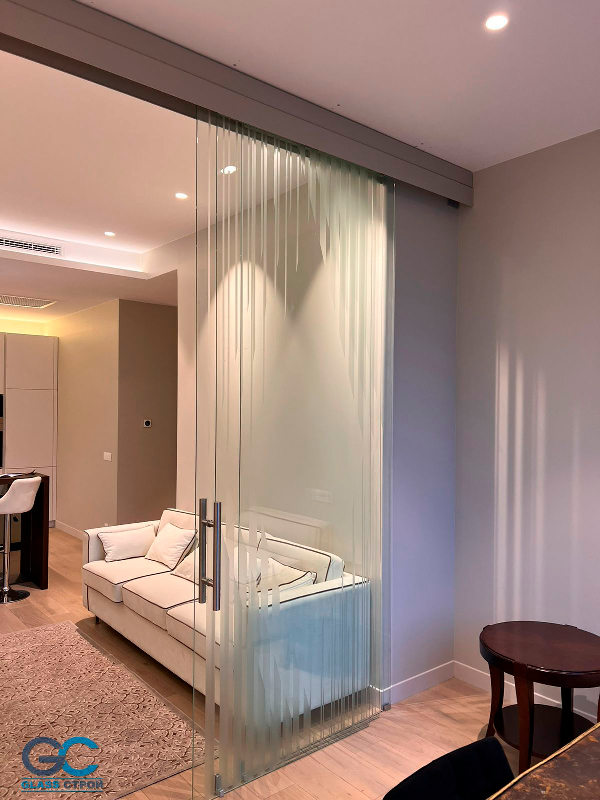

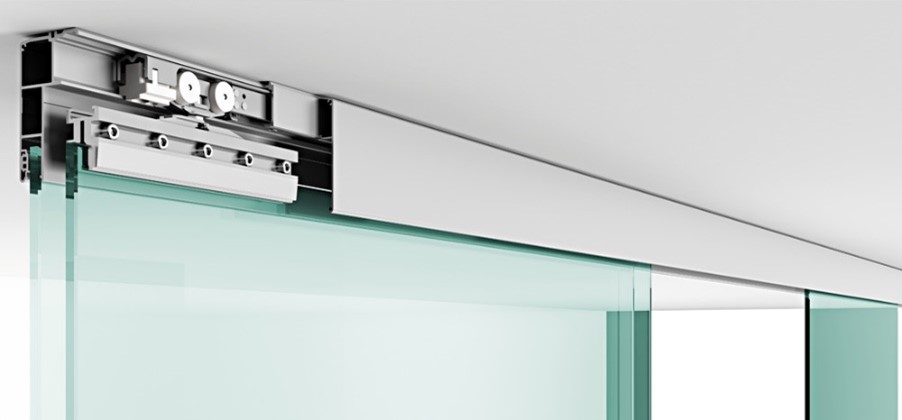

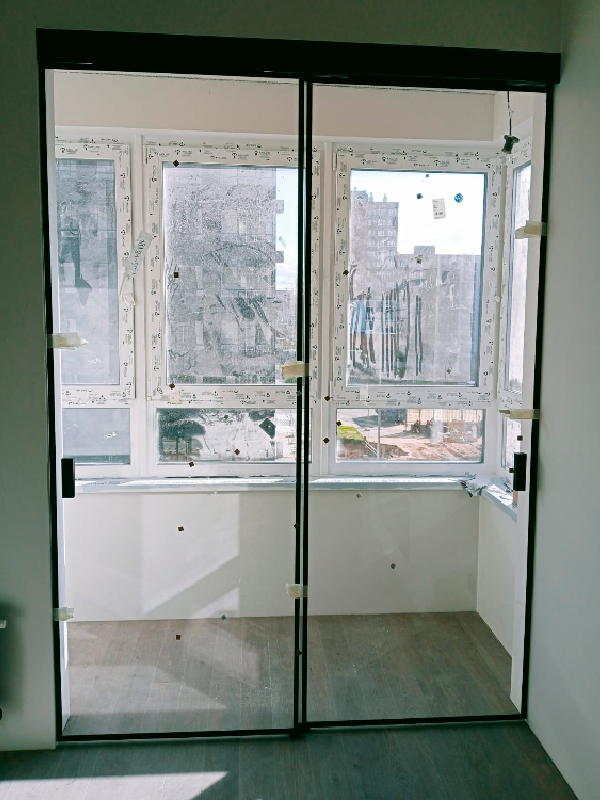

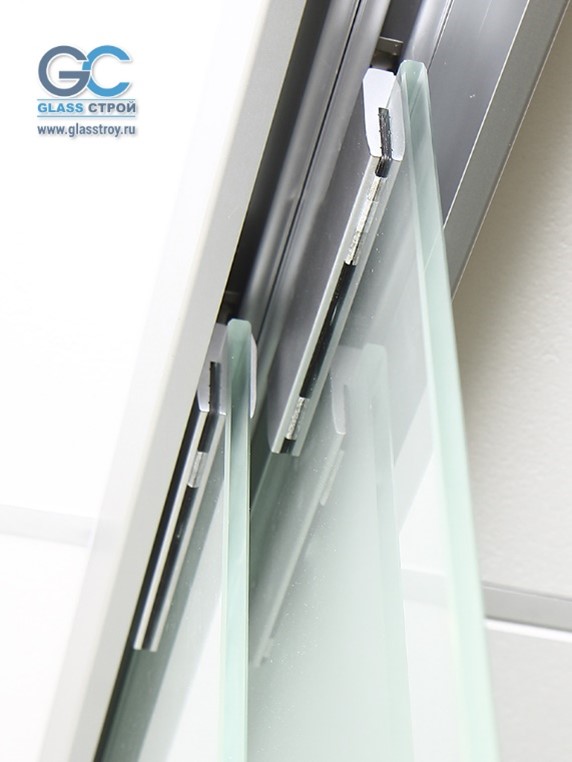

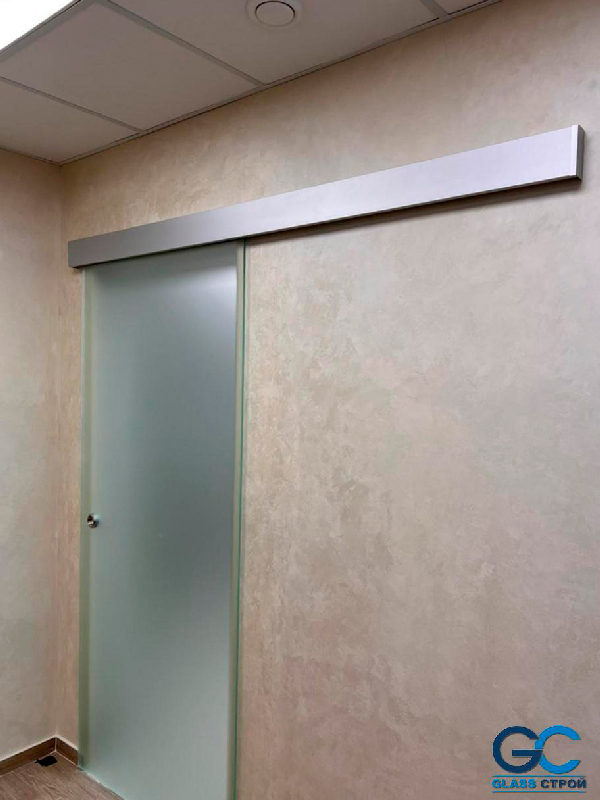

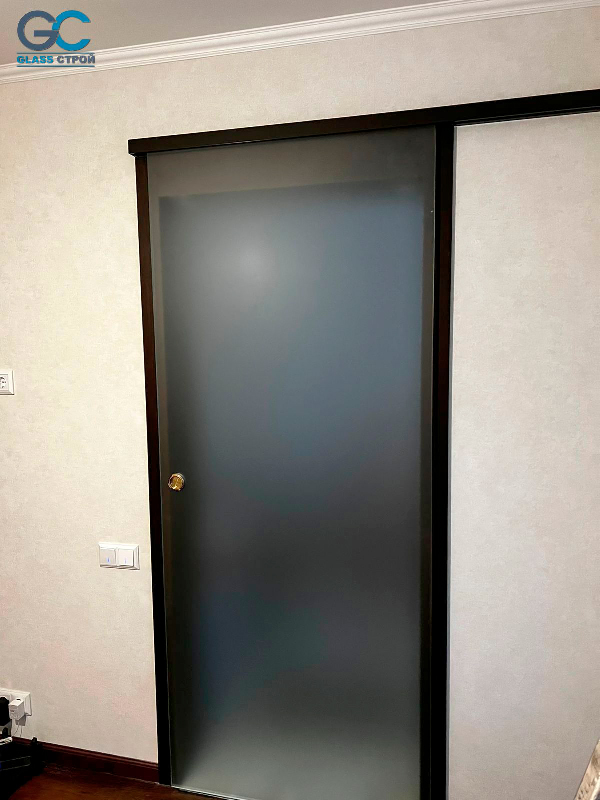

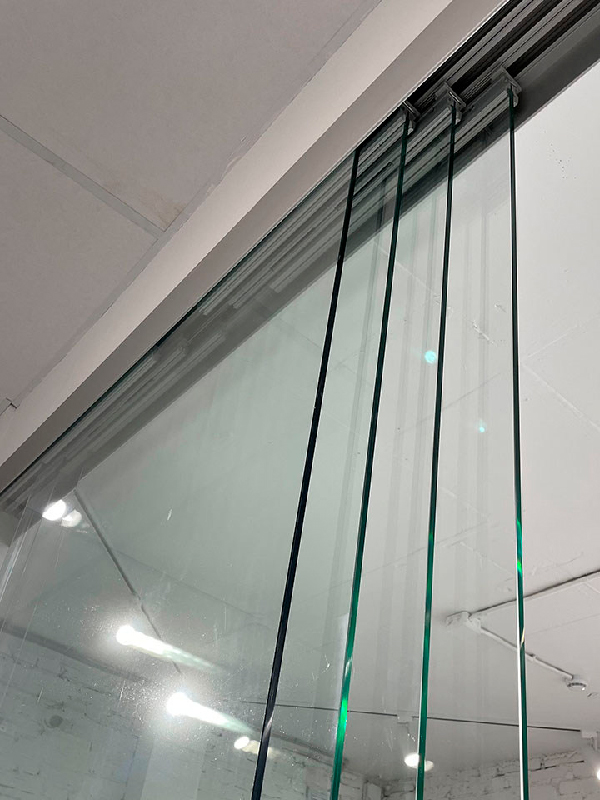

Закрытый трек с алюминиевыми декоративными крышками, которые, при необходимости, можно покрасить порошковой окраской в любой цвет по каталогу RAL
Специфика данной системы позволяет устанавливать раздвижные перегородки включающие в себя как неподвижные створки так и несколько подвижных створок, что позволяет перекрывать раздвижной стеклянной перегородкой широкие проёмы.
Возможно установить раздвижные двери и на цельностеклянную перегородку.
При использовании данной раздвижной системы можно организовать ширину полотна до 1200 мм, а высоту раздвижной перегородки или двери до 3000мм. Для установки используется закалённое стекло толщиной 10 мм.

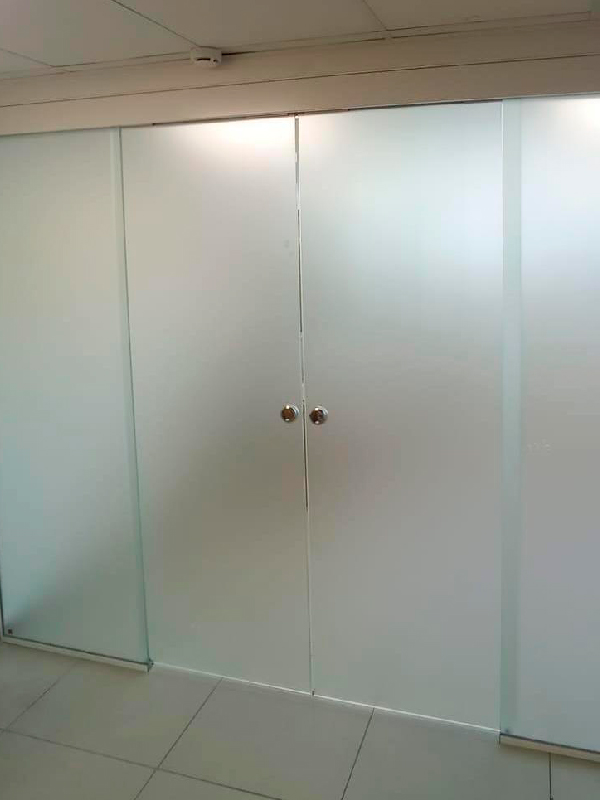

Особенностью системы раздвижных цельностеклянных дверей и перегородок на закрытом треке является то, что можно выполнить перегородки и двери с использованием синхронного открывания створок или телескопического открывания (одна дверь тянет за собой последующие).
Если раздвижные двери устанавливаются в проём, а не на цельностеклянную перегородку, необходимо наличие закладной детали в проёме для закрепления в нее несущего трека.

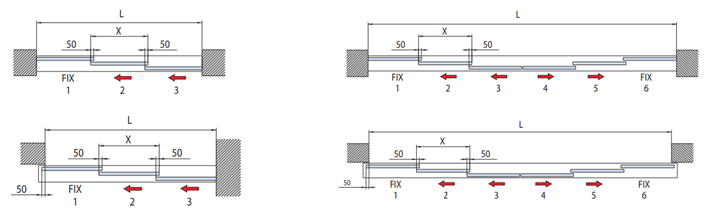

Основные схемы открывания раздвижных дверей и цельностеклянных перегородок с закрытым треком.

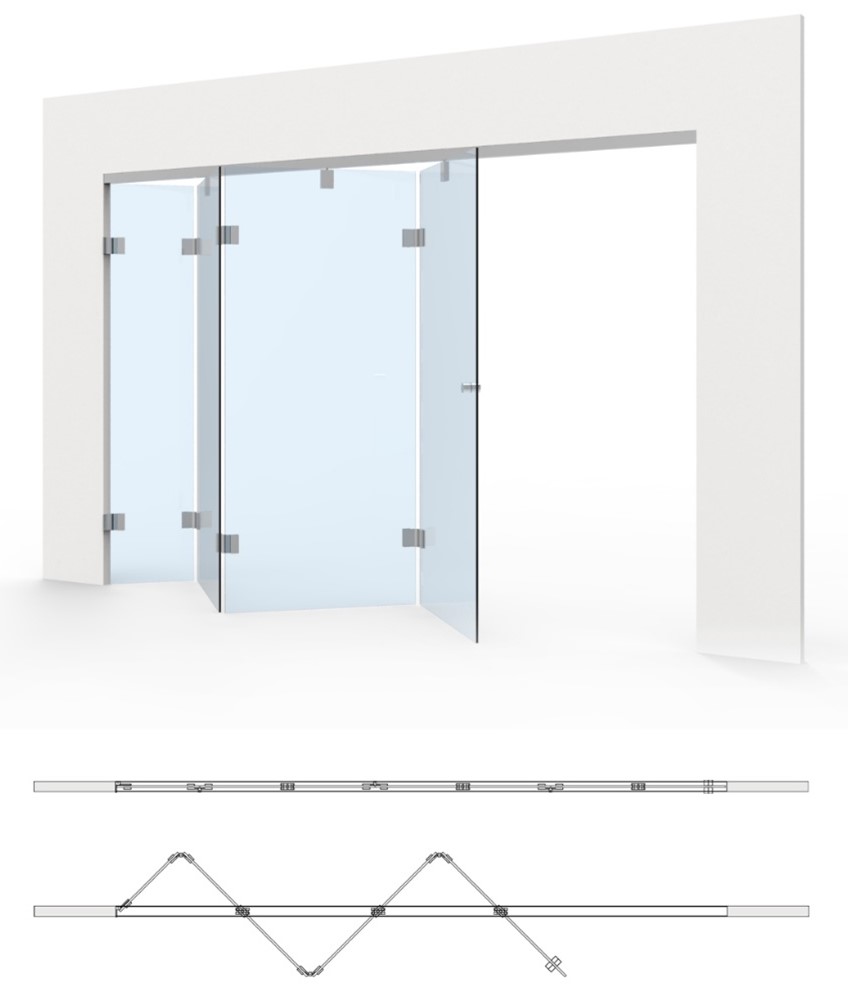

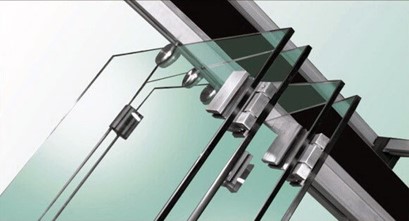

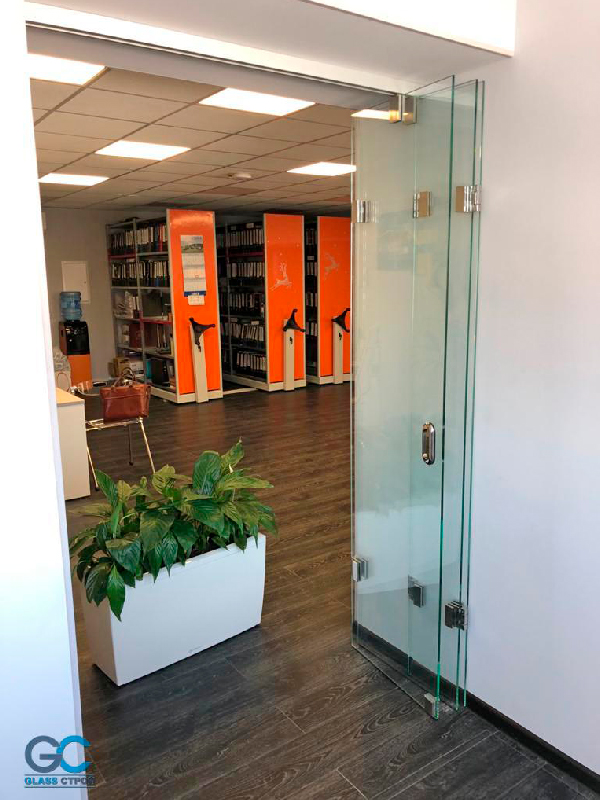

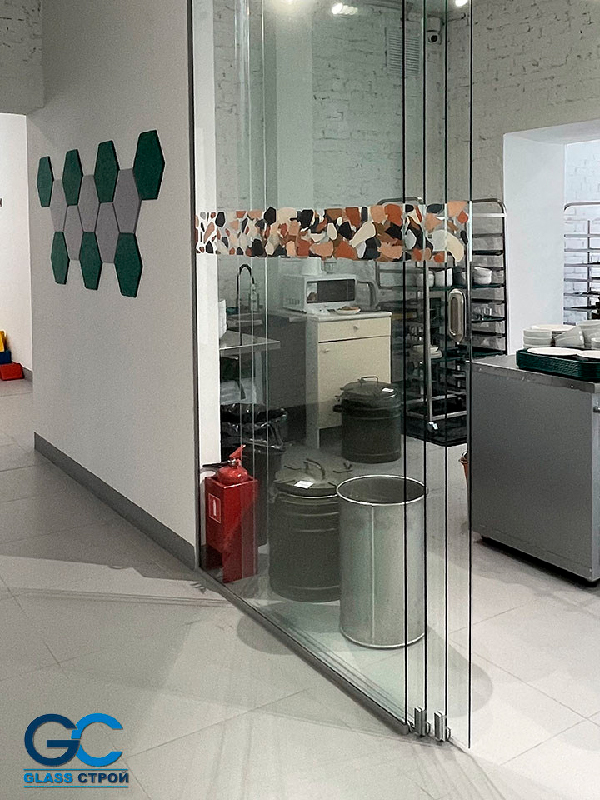

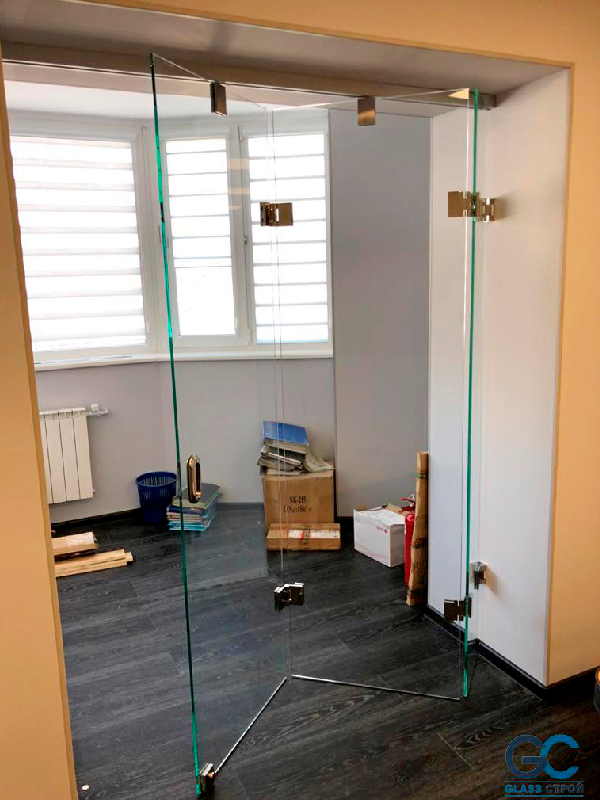

Раздвижная цельностеклянная «гармошка»
Возможность реализации в проём максимальными габаритами 2500х2500мм.
Используется безопасное закалённое стекло, толщиной 10мм, качественная фурнитура из шлифованной нержавеющей стали. Легкое решение разграничения пространства. Перегородка складывается около стены и занимает минимальное количество пространства в сложенном состоянии.
При этом, предъявляются повышенные требования к качеству подготавливаемого проёма для установки подобного типа перегородки- перепадов по полу и верхнего фриза не должно быть. В проёме, по верху, должна быть заложена несущая закладная, перепады от вертикали стен не должны превышать 2 мм.

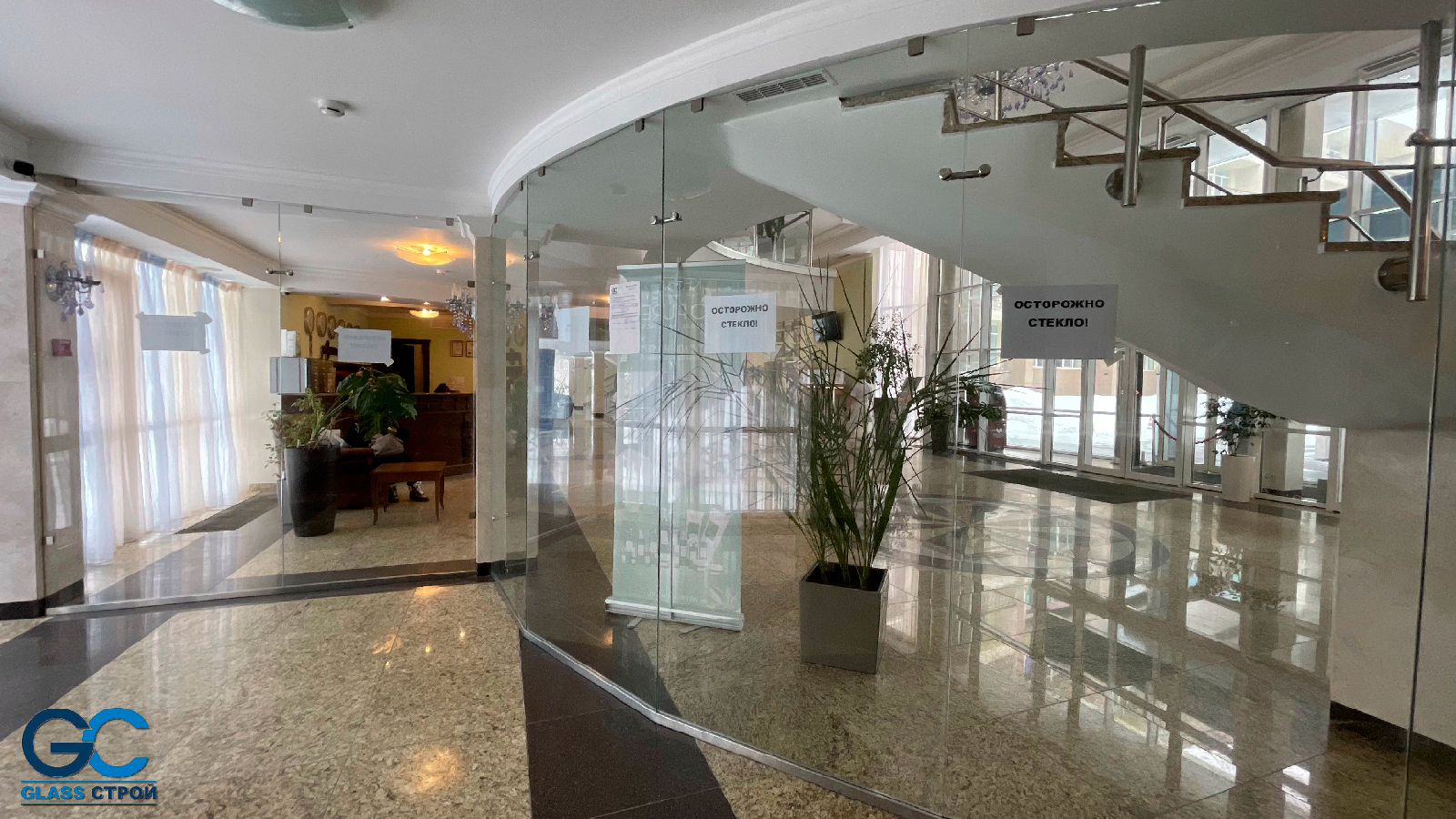

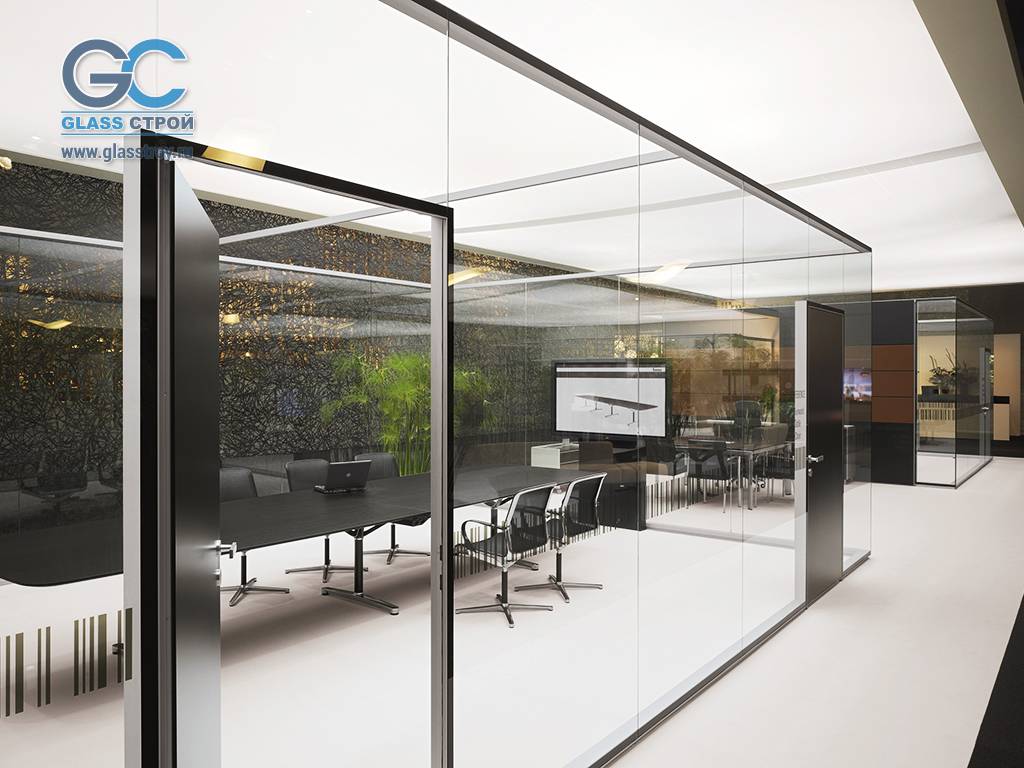

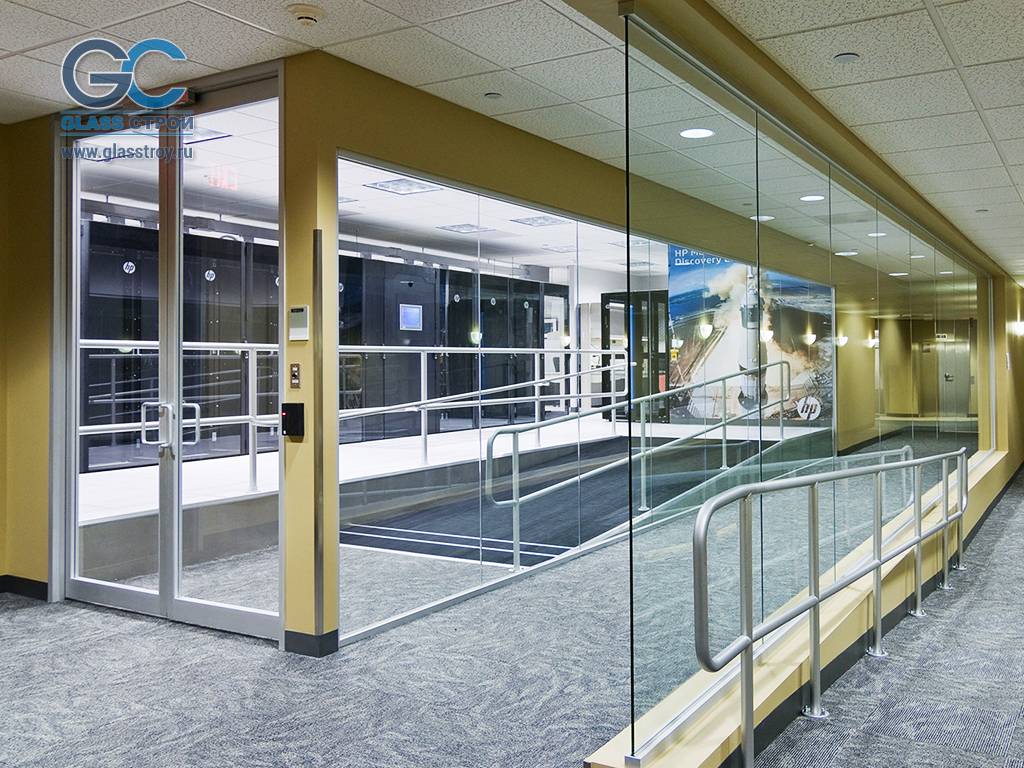

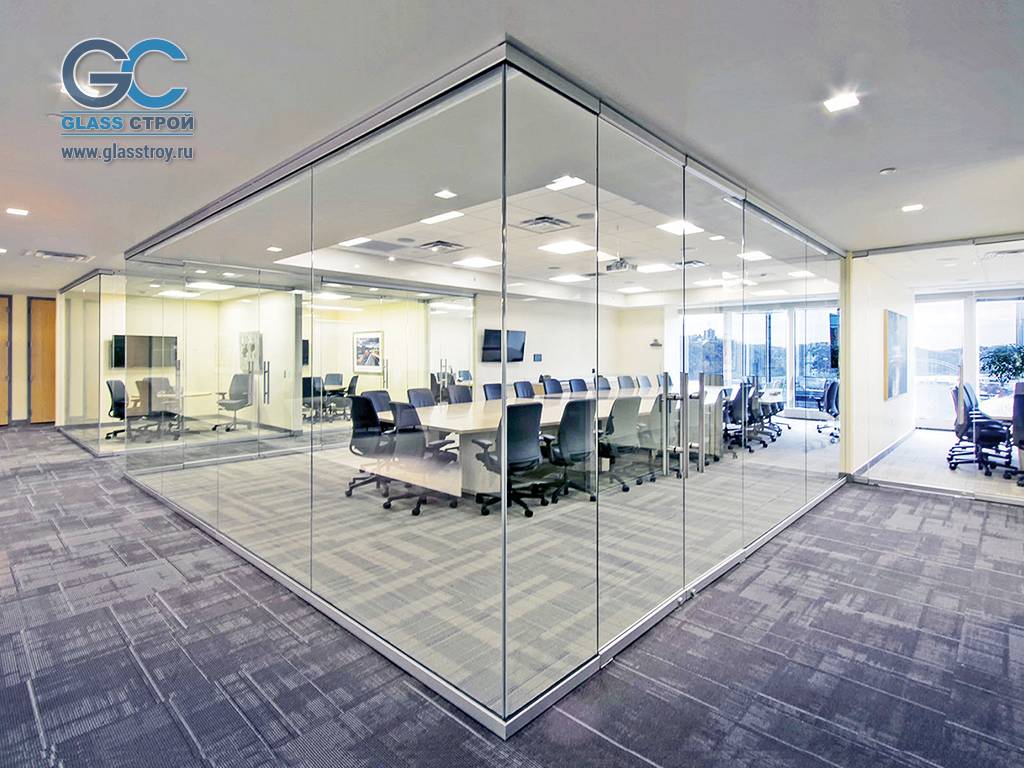

Места применения
При изготовлении цельностеклянных перегородок системы Life компания Glass-Строй применяет безопасное закаленное стекло толщиной 8, 10 и 12 мм. Помещения, в которых могут применяться перегородки Life:

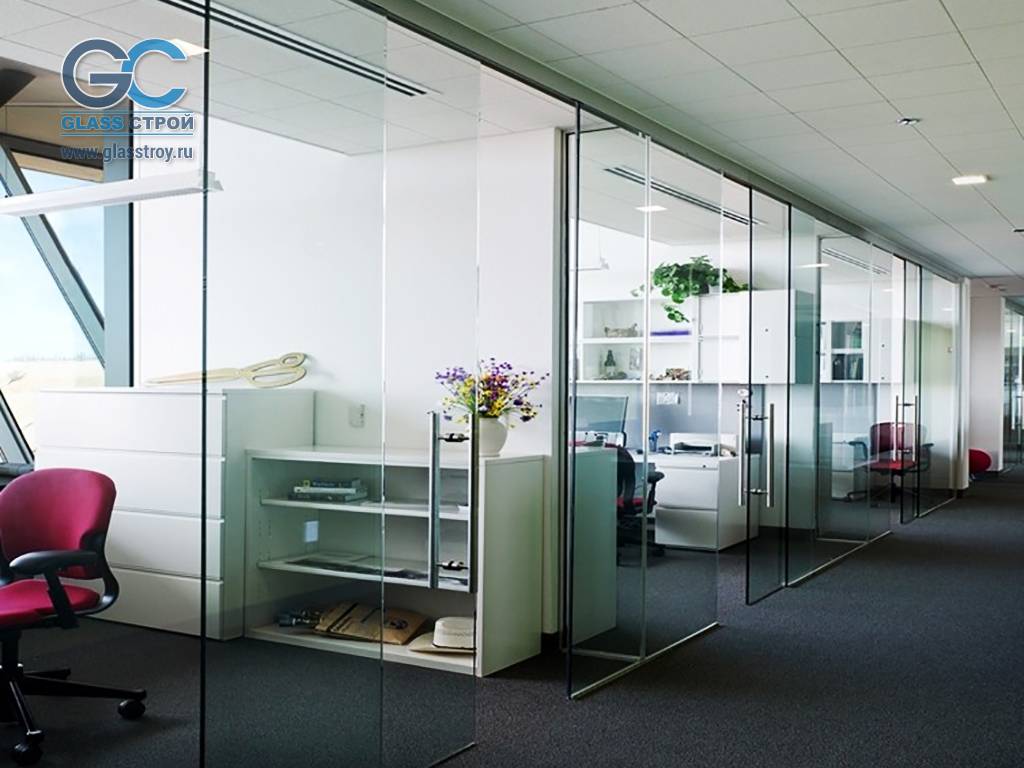

- офисные помещения

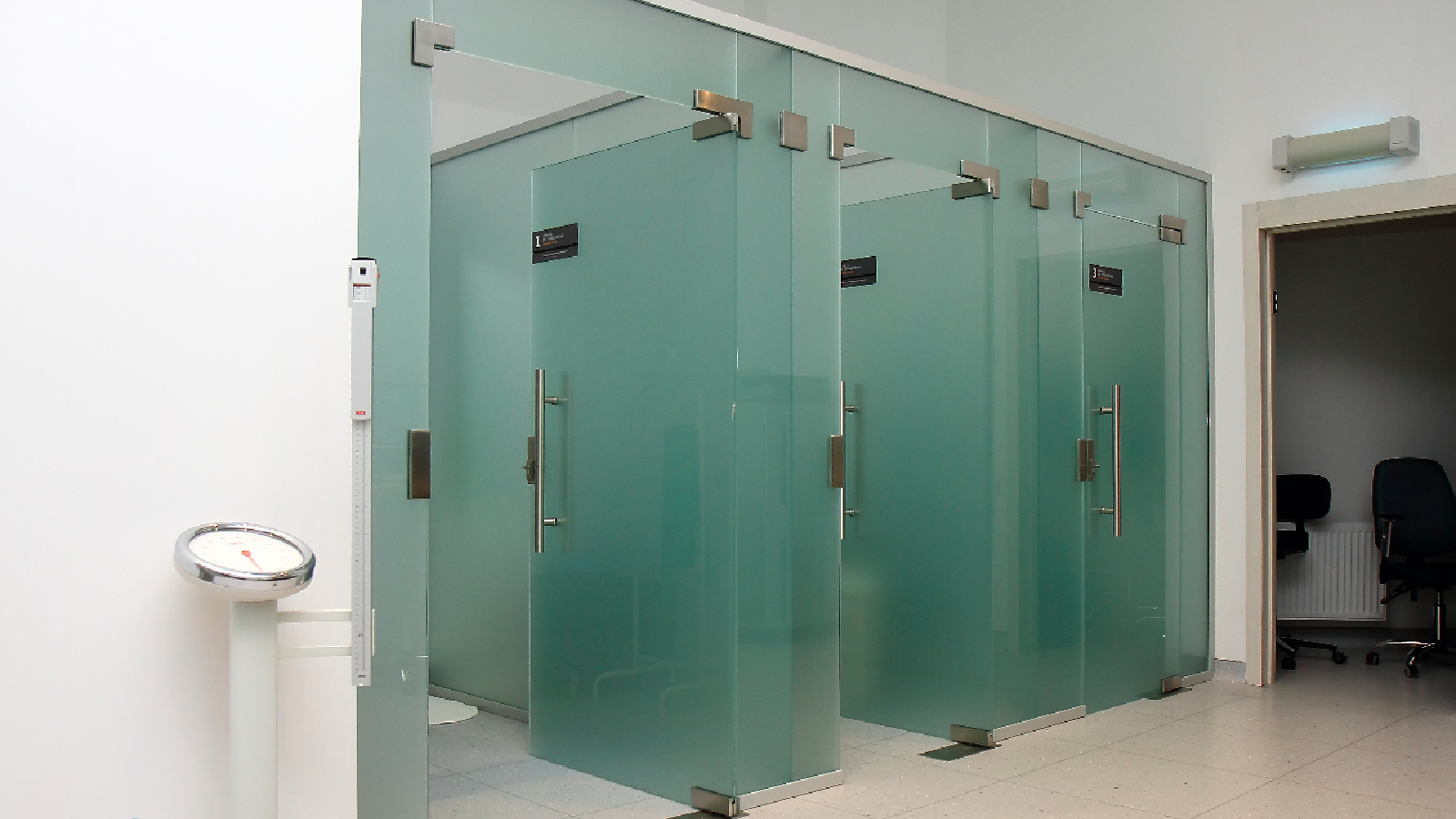

- медицинские учреждения

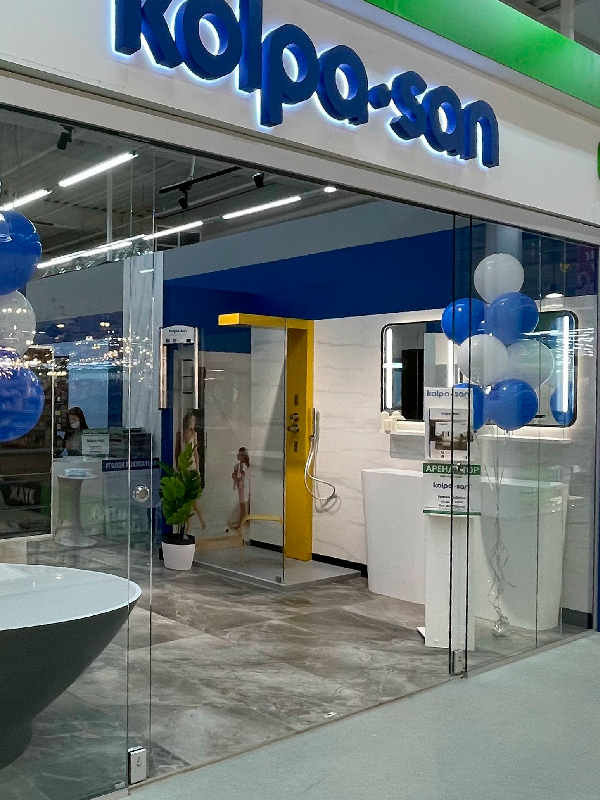

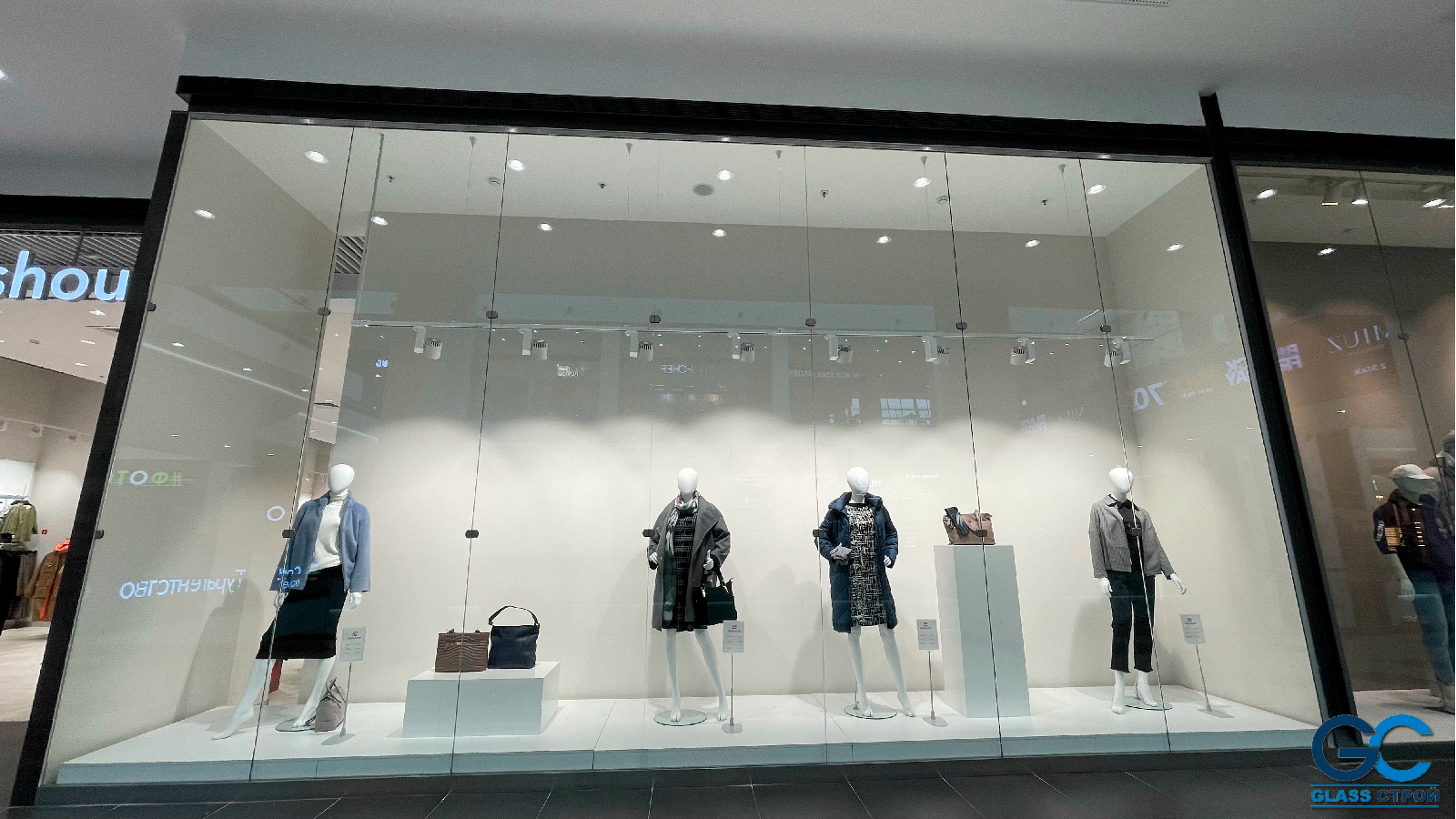

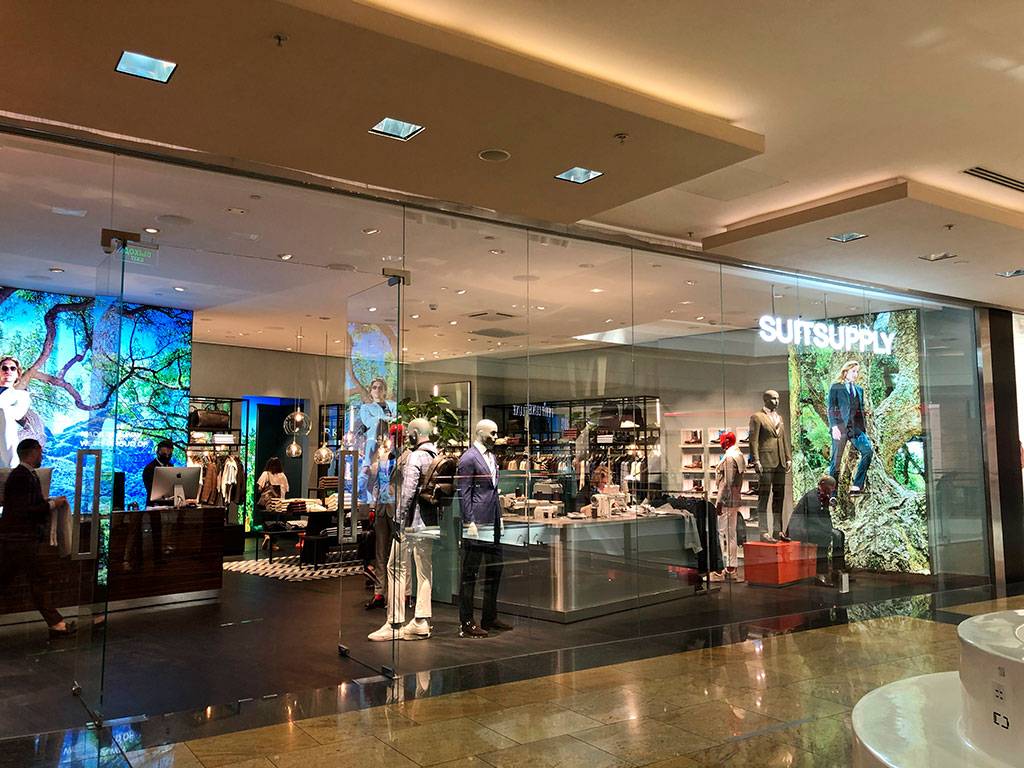

- торговые центры и магазины
- рестораны и кафе
- фитнес клубы
- квартиры
- загородные дома
Цвет профиля и стекла ограничен только фантазией дизайнера и архитектора помещения. Широкий выбор фурнитуры для системы перегородок Life позволит реализовать любое оригинальное решение.
Так выглядят стандартные варианты крепления и заполнения цельностеклянных перегородок Glass-Строй «Live».
Схемы крепления

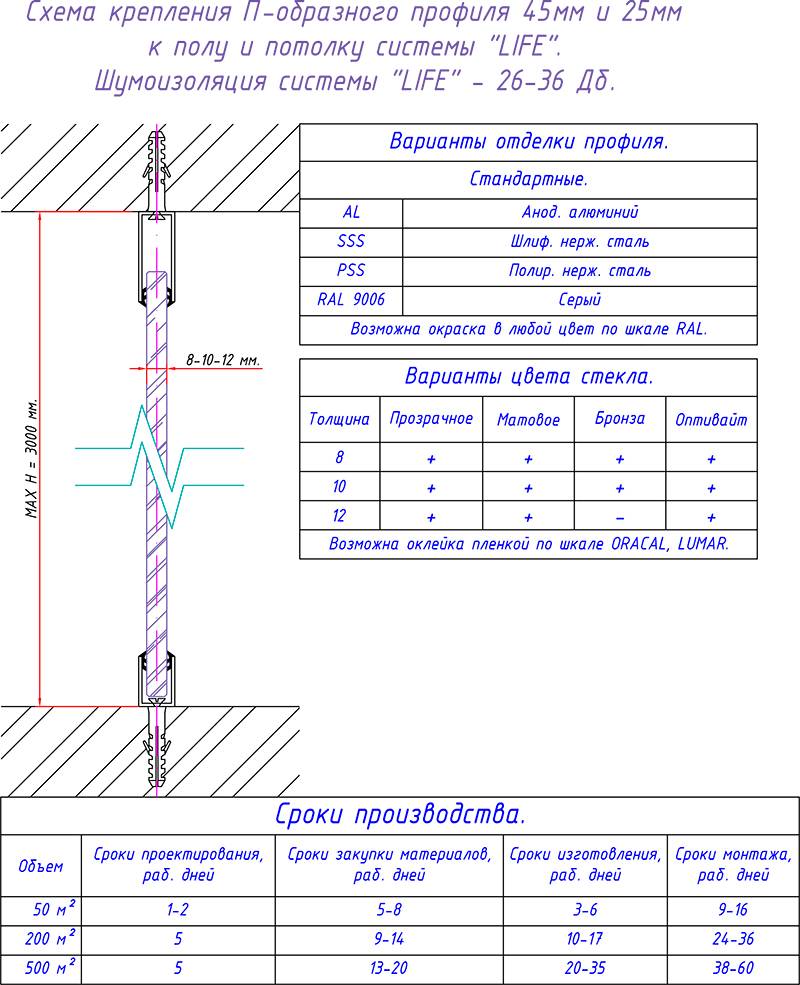

Вариант крепления стекла пол потолок на П-образном профиле

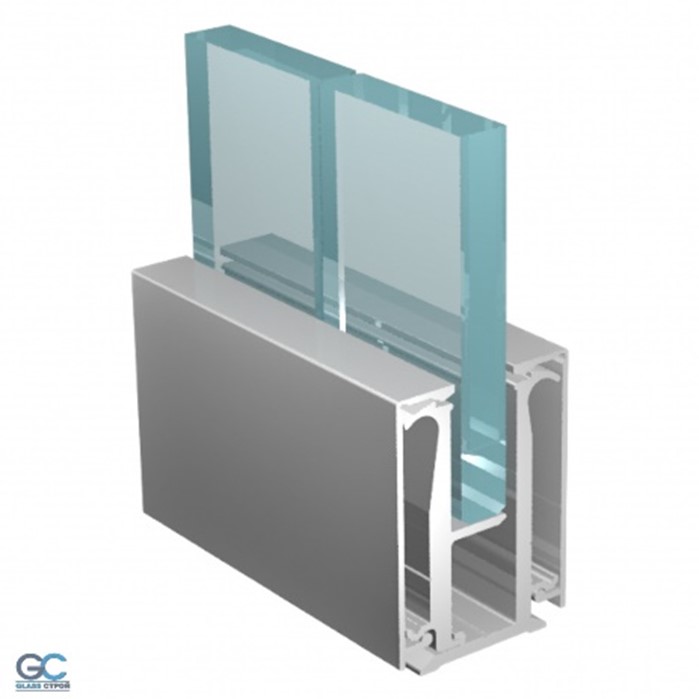

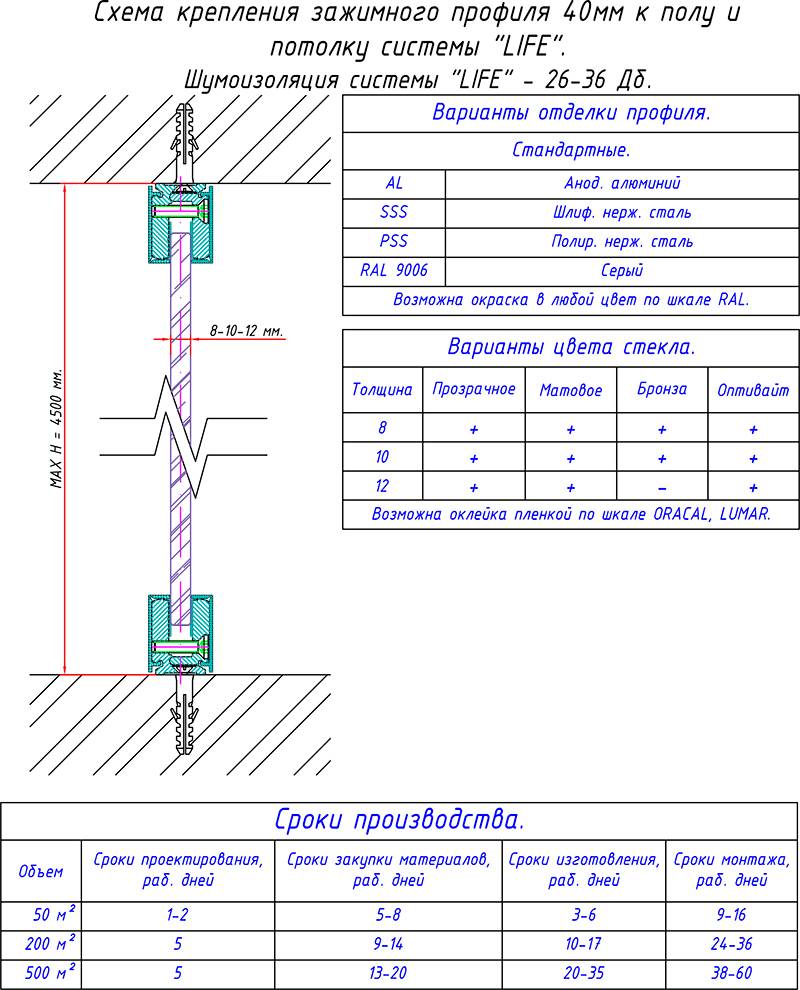

Вариант крепления стекла пол потолок на зажимном профиле

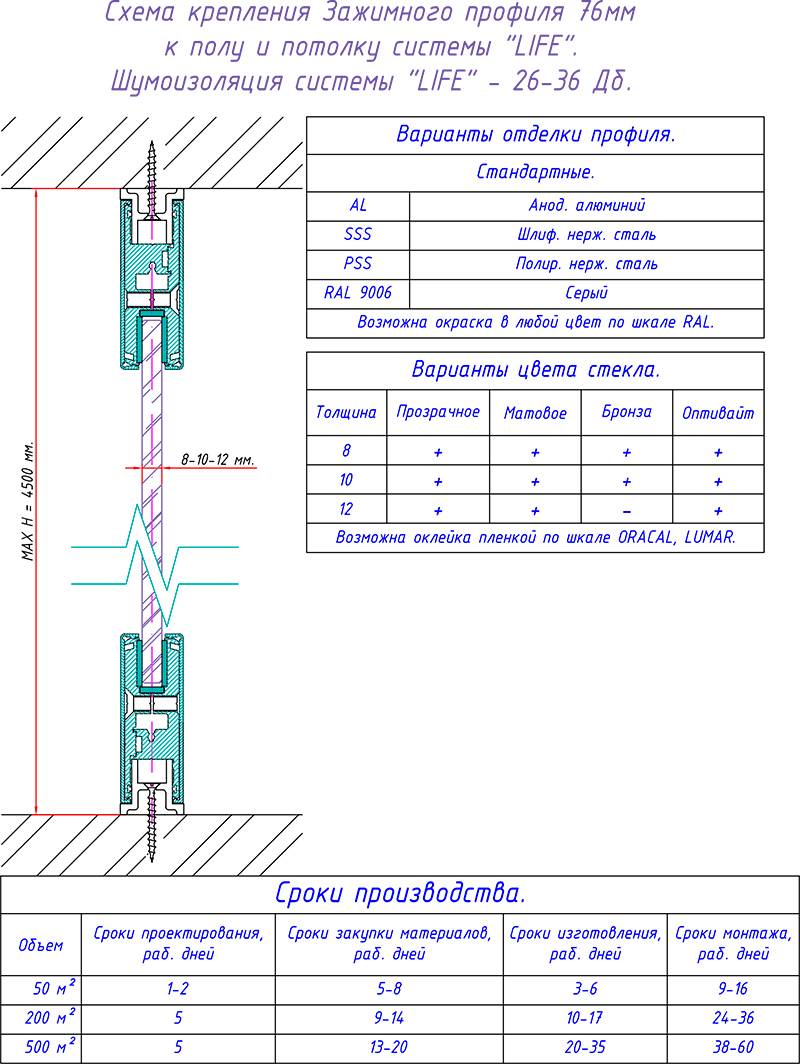

Крепление к полу перегородок с шумоизоляцией до 36 Дб с профилем 76 мм

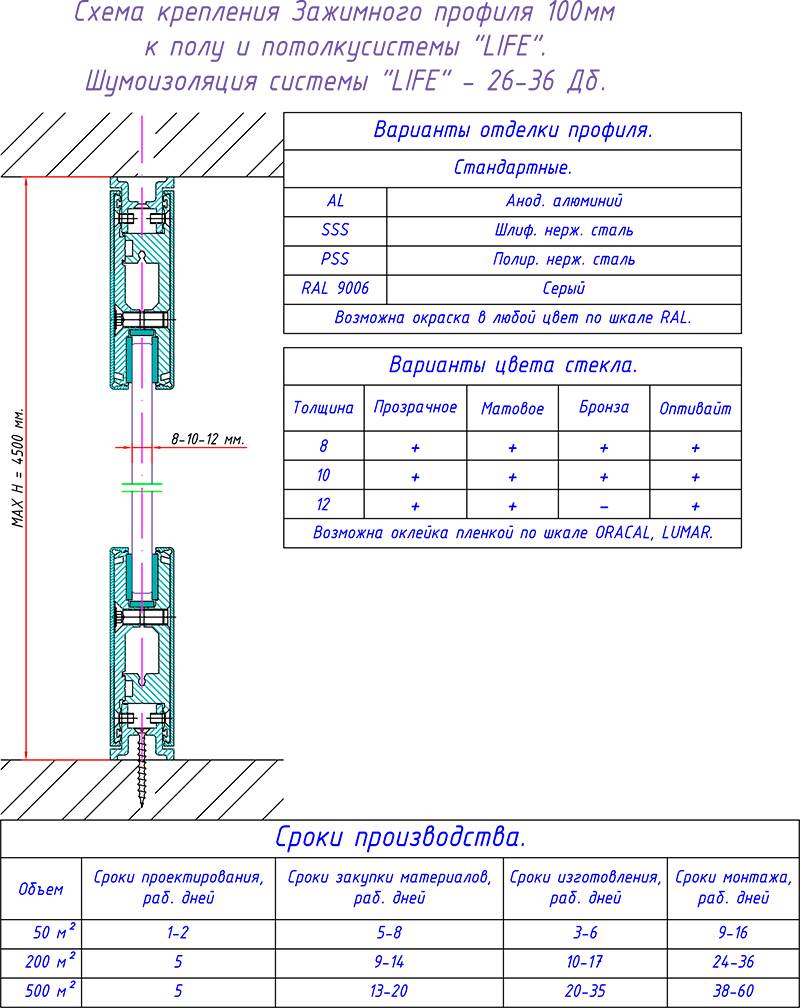

Крепление к полу профиля 100 мм
В перегородку устанавливаются дверные полотна из заклеенного полотна толщиной 8, 10 и 12 мм. Рекомендуемый размер дверного блока: высота 2400мм, ширина 950мм. Кроме того, есть возможность установки в перегородку дверного блока с встроенной обжимной дверной коробкой.
