Недавно мы завершили монтаж комплекса стеклянных конструкций по адресу: Москва, Старопетровский пер., 8. На одном объекте сошлись сразу несколько решений: ограждение на профиле из стекла 10 мм для проёма шириной 4230 мм и высотой 1100 мм, лестничное цельностеклянное ограждение на точечных креплениях, маятниковая дверь с матовой плёнкой и цельностеклянная перегородка с откатной дверью. Конструкции разные по назначению и механике, но визуально должны были работать как единая система. Именно в этом и была основная сложность.
Содержание
- Подготовили проёмы и проверили фактическую геометрию
- Смонтировали профильное стеклянное ограждение
- Установили лестничное ограждение на точечных креплениях
- Смонтировали цельностеклянную маятниковую дверь
- Собрали перегородку с откатной дверью
- Проверили зазоры, крепления и работу дверей
- Сдали конструкции после совместной инспекции
- Функциональное зонирование без утяжеления пространства
- Уникальные технические и инженерные решения
- Где особенно уместны такие конструкции
- Точность оказалась важнее скорости на отдельных этапах
- Преимущества комплексного проекта со стеклянными конструкциями
Заказчику требовалось сохранить ощущение открытого пространства, не перегружая интерьер лишними стойками и массивными рамами. Поэтому основой большинства изделий стало закалённое стекло толщиной 10 мм: оно позволило решить сразу несколько задач — отделить функциональные зоны, безопасно оформить лестничный участок и организовать проходы, не нарушая общую архитектуру помещения. Для маятниковой двери дополнительно использовали матовую плёнку, чтобы добавить приватности там, где полностью прозрачное полотно было бы уже неуместно.
Работы выполнялись по заранее согласованному техническому заданию, причём каждый этап монтажа инспектировал дизайнер заказчика. Здесь нельзя было просто установить конструкцию «по месту»: положение стекла, линии примыканий, высоты и взаимное расположение элементов должны были точно соответствовать проектной задумке. Поэтому часть решений дополнительно проверяли непосредственно во время монтажа. Это несколько усложняло процесс, но исключало расхождения с ТЗ.
Несмотря на сочетание четырёх разных типов стеклянных конструкций и постоянный контроль со стороны дизайнера, монтаж завершили в согласованные сроки. Работы организовали последовательно: сначала подготовили и выставили несущие элементы, затем установили стеклянные полотна и ограждения, после чего выполнили регулировку дверей и финальную проверку геометрии. В результате заказчик получил не набор отдельных изделий, а связанное между собой стеклянное оформление пространства.
Подготовили проёмы и проверили фактическую геометрию
Перед началом монтажа мы повторно проверили геометрию всех участков, поскольку на объекте одновременно устанавливались четыре разные по принципу крепления конструкции: ограждение на профиле, лестничное ограждение на точечных креплениях, маятниковая дверь и перегородка с откатным полотном. Основным материалом во всех случаях было стекло толщиной 10 мм. Для профильного ограждения отдельно проконтролировали проём шириной 4230 мм и проектную высоту конструкции 1100 мм. Лазерным уровнем проверили горизонталь основания, вертикали примыкающих поверхностей и взаимное положение монтажных осей. Под стекло нельзя «подогнать» кривой проём уже на этапе установки: размеры полотен и отверстия под фурнитуру формируются заранее, поэтому даже небольшое отклонение основания способно сместить всю линию конструкции.
Все контрольные точки сверяли не только с монтажной документацией, но и с дизайнером заказчика, который инспектировал выполнение работ. Это было принципиально. Если для обычной строительной конструкции отклонение в несколько миллиметров иногда можно компенсировать узлом примыкания, то в цельностеклянном решении эта погрешность сразу становится визуально заметной — особенно на длинном участке в 4230 мм и рядом с дверными полотнами.
| Контролируемый параметр | Значение на объекте | Что проверяли перед монтажом |
|---|---|---|
| Толщина стекла | 10 мм | Соответствие спецификации и фурнитуре |
| Ширина проёма профильного ограждения | 4230 мм | Фактический размер по нескольким точкам |
| Высота ограждения | 1100 мм | Отметку верхней линии конструкции |
| Тип лестничного крепления | Точечное | Положение и состояние основания |
| Маятниковая дверь | Стекло 10 мм | Ось вращения, зазоры и положение полотна |
| Откатная дверь | Стекло 10 мм | Горизонталь направляющей и свободный ход |

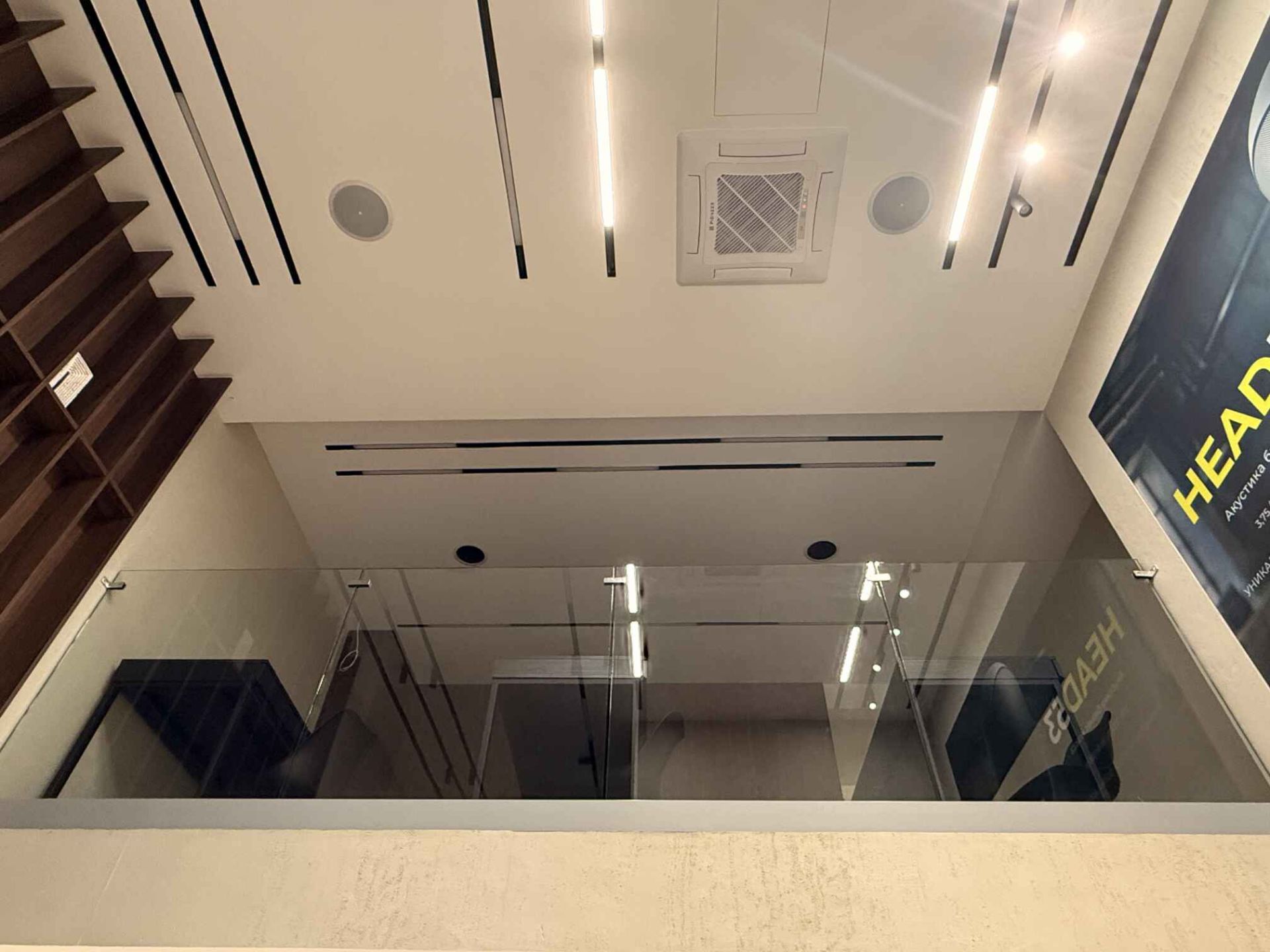

Смонтировали профильное стеклянное ограждение
Для ограждения высотой 1100 мм сначала выставили несущий профиль строго по проектной линии. Его положение определяло геометрию всей конструкции: при длине участка 4230 мм даже небольшой уклон основания проявился бы заметным перепадом верхней кромки стекла. Поэтому профиль предварительно позиционировали, проверили лазером и только затем окончательно фиксировали к основанию через предусмотренные монтажные точки.
После фиксации несущей части установили стекло толщиной 10 мм. Полотна не опирали непосредственно стеклом на металлическое основание: в узлах использовали штатные прокладки и элементы системы, исключавшие жёсткий контакт кромки стекла с металлом. Затем выполнили выравнивание каждого полотна, проверили одинаковость зазоров и общую линию верхних кромок. После окончательной регулировки стекло зафиксировали в профиле согласно конструкции зажимного узла и ещё раз проверили устойчивость ограждения.

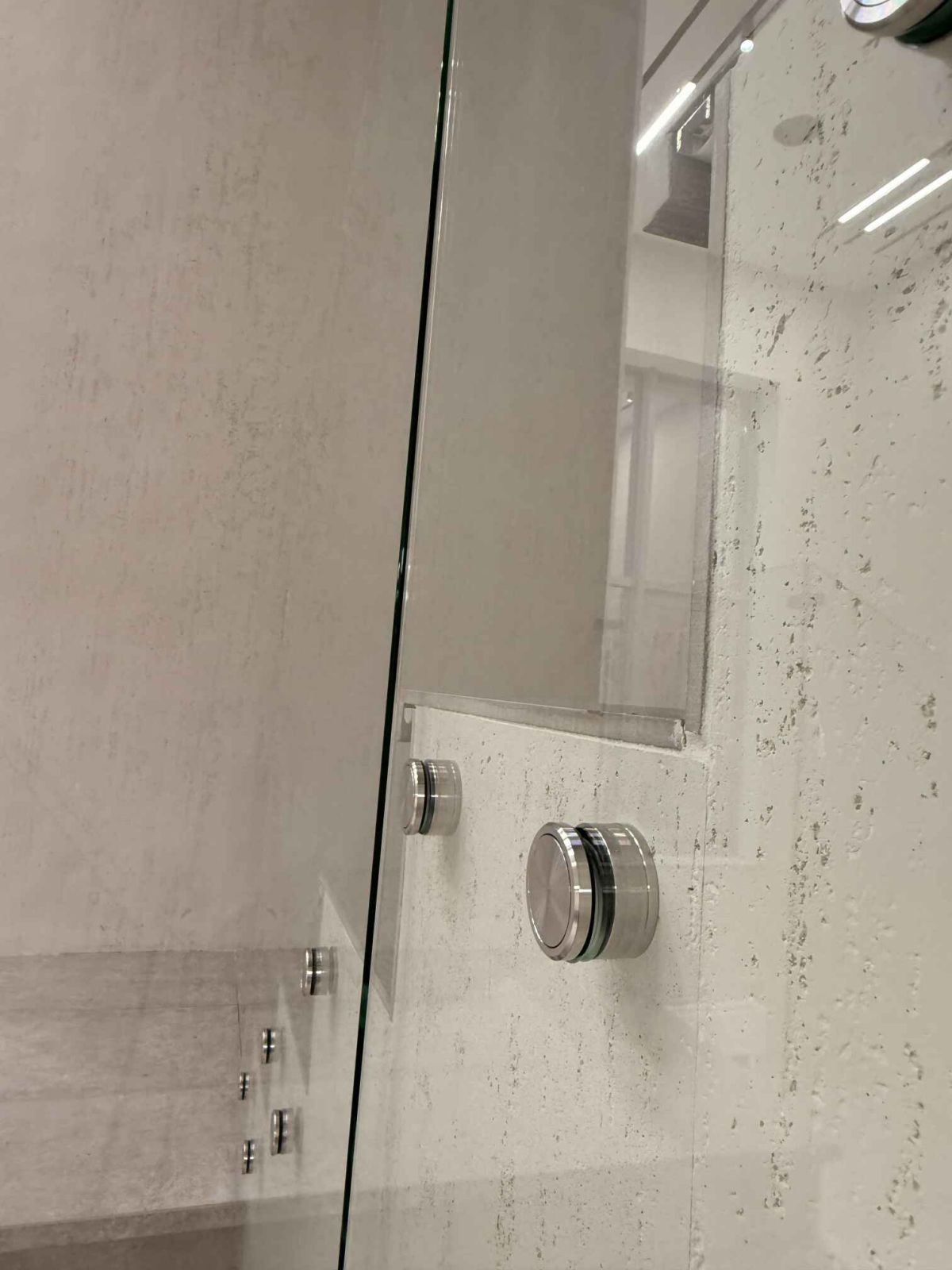

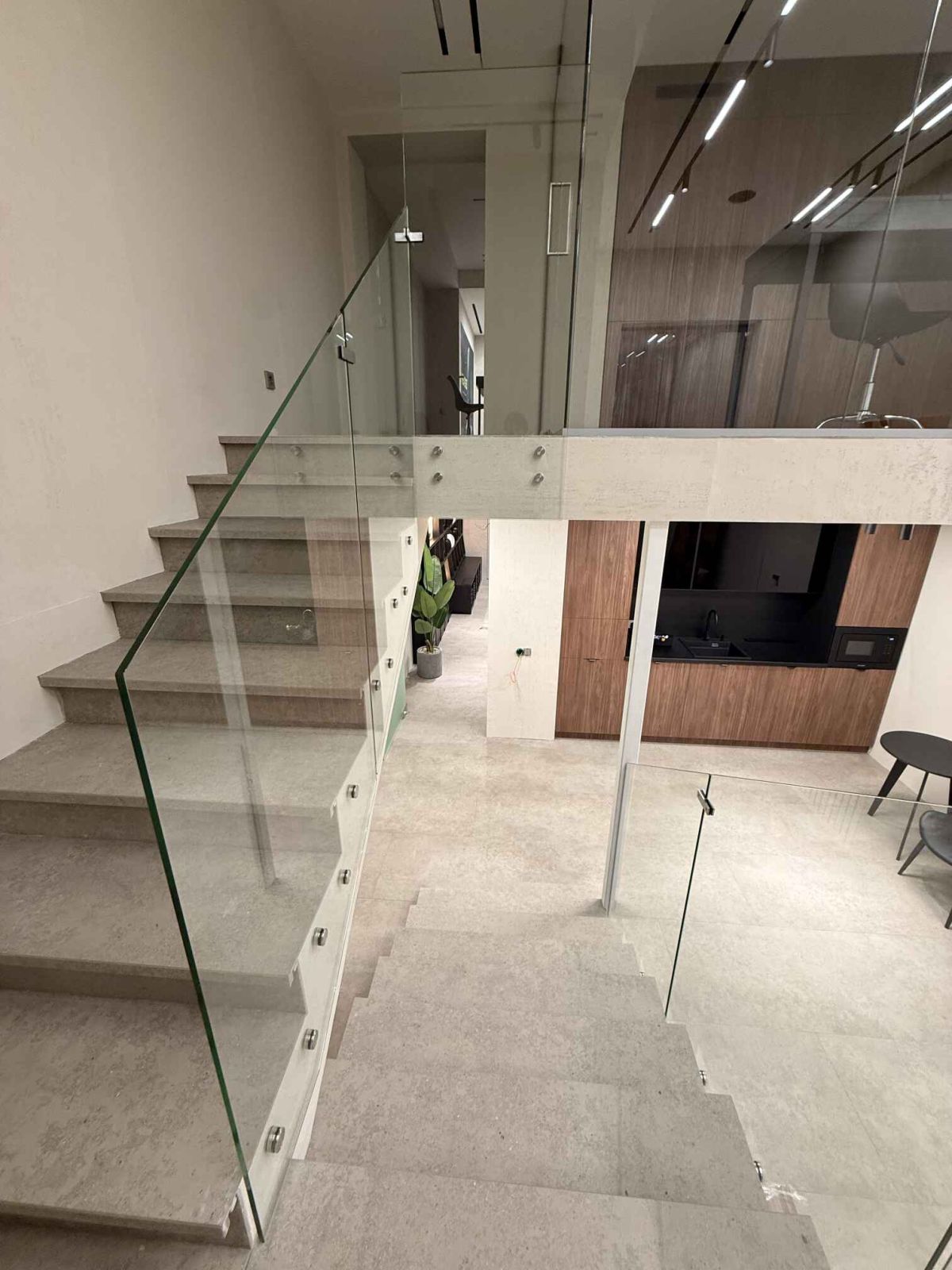

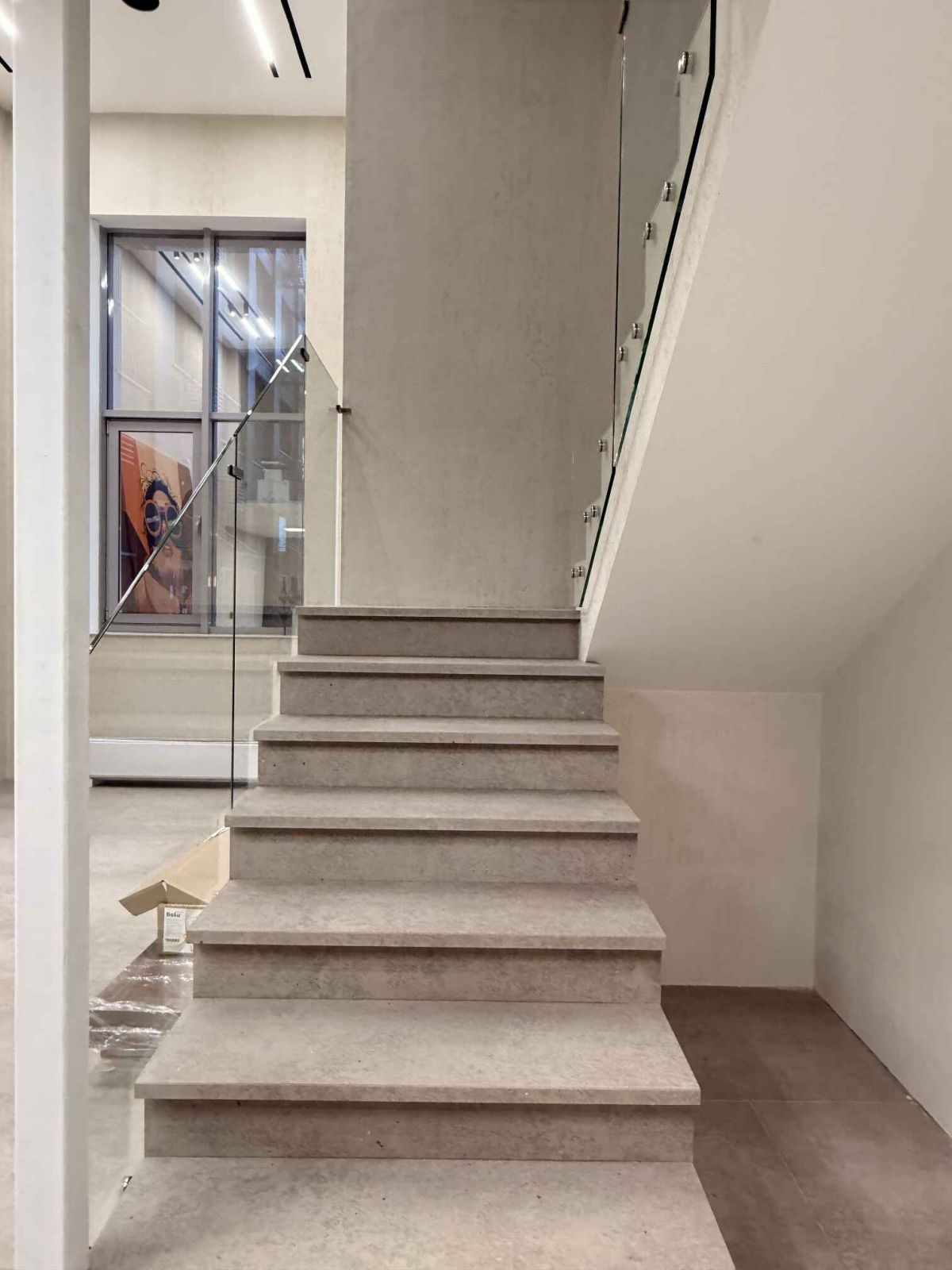

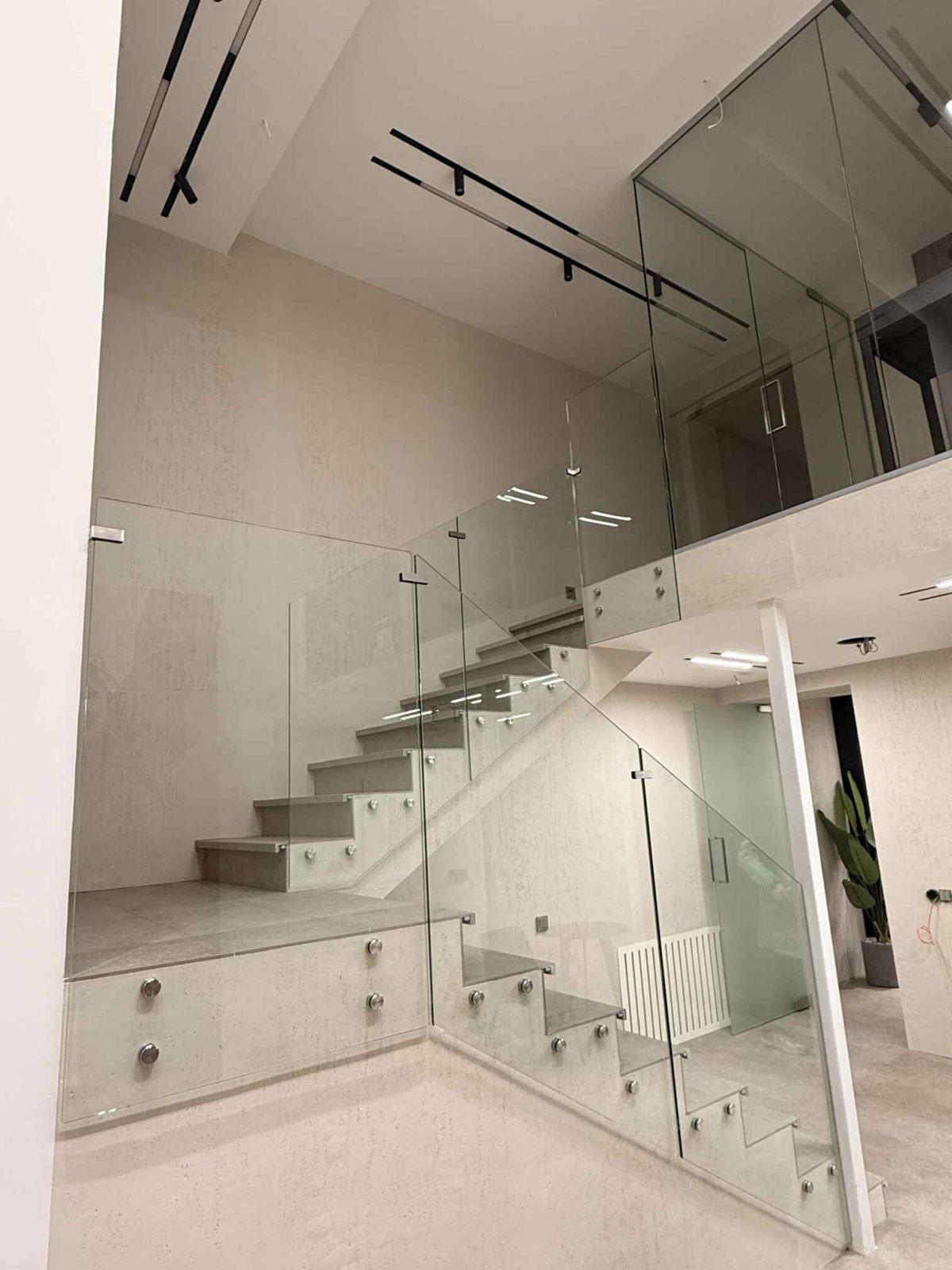

Установили лестничное ограждение на точечных креплениях
Лестничный участок потребовал другой последовательности. Здесь стекло 10 мм удерживалось не непрерывным профилем, а точечными креплениями, поэтому положение каждого узла влияло на итоговую геометрию полотна. Сначала мы перенесли проектные оси на фактическую конструкцию лестницы, разметили центры креплений и проверили их положение относительно основания и отверстий, заранее выполненных в стекле.
Точечные элементы выставляли последовательно, не затягивая окончательно до установки и выравнивания полотна. Стекло подавали в монтажную зону с использованием вакуумных присосок, совмещали отверстия с крепёжными узлами и устанавливали через предусмотренные прокладки. Только после проверки вертикальности и положения верхней линии крепёж окончательно фиксировали. Особое внимание уделяли отсутствию прямого металлического контакта и чрезмерного локального давления на стекло.

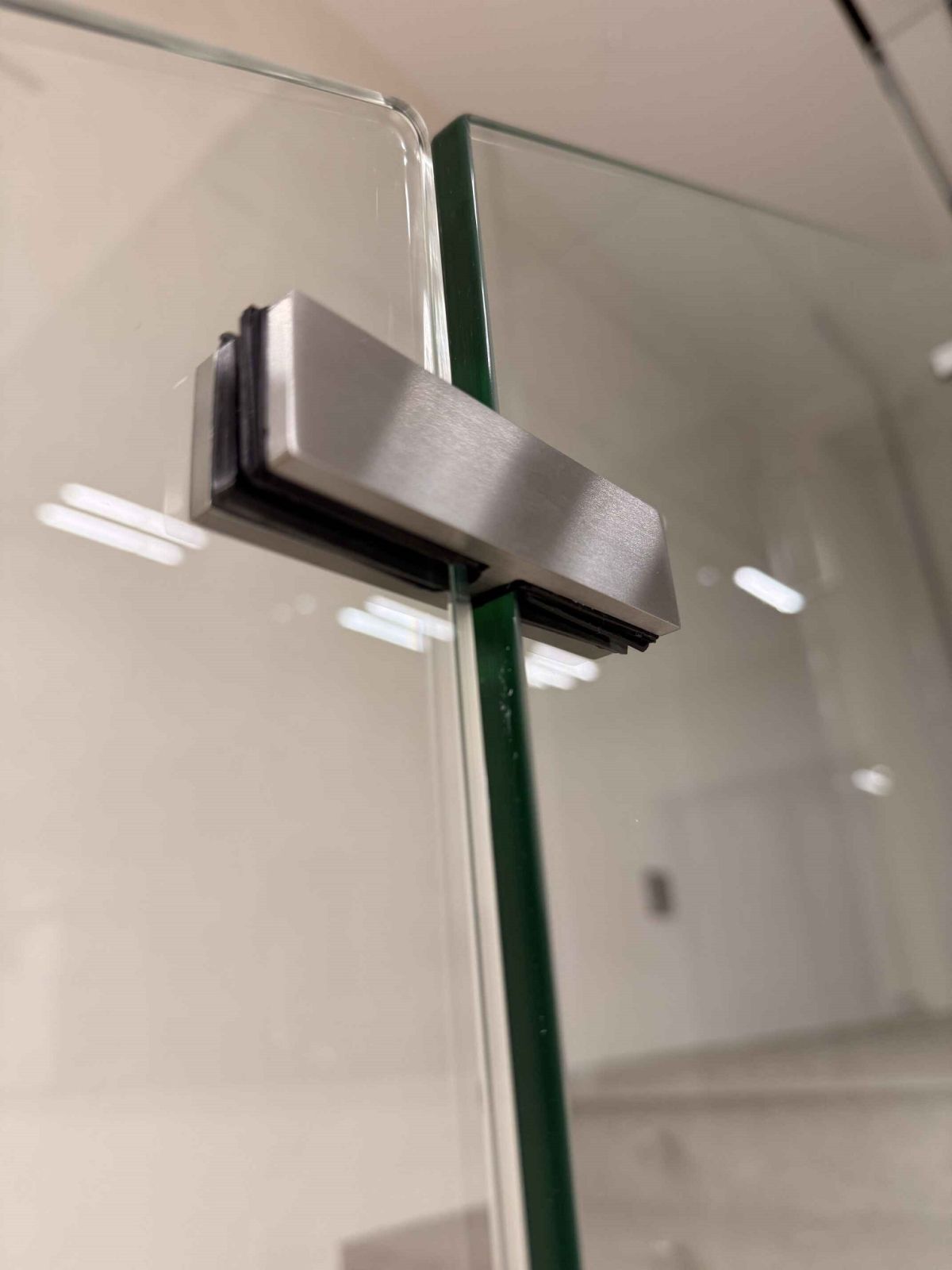

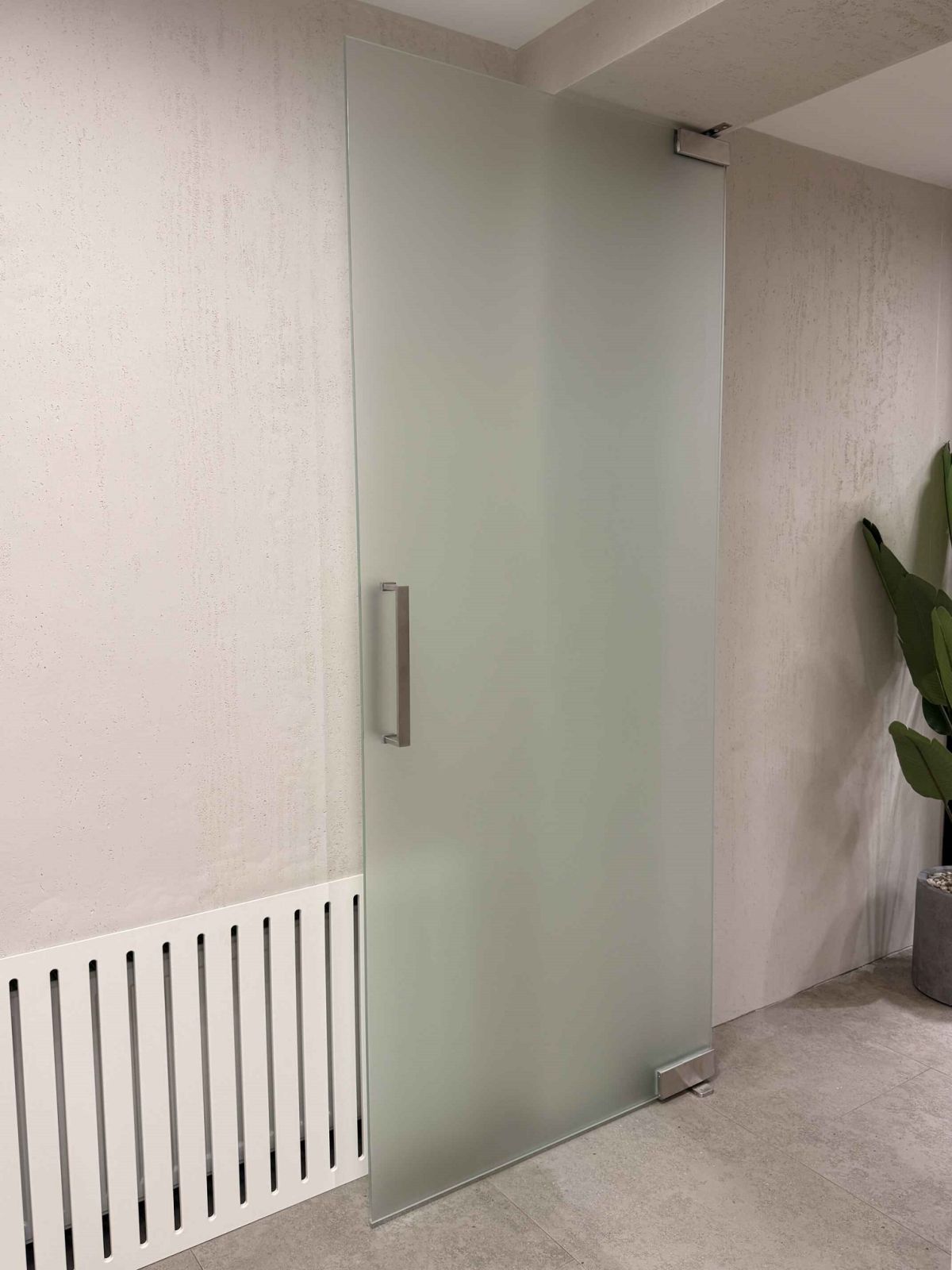

Смонтировали цельностеклянную маятниковую дверь
Маятниковое полотно из стекла 10 мм устанавливали после проверки готовности дверного проёма и оси вращения. В подобной конструкции особенно важна соосность верхнего и нижнего поворотных узлов: нарушение геометрии отражается на движении полотна, его возврате и равномерности зазоров. Поэтому сначала выставили элементы фурнитуры, затем навесили стекло и провели окончательную регулировку.
После установки проверили свободное движение полотна в обоих направлениях и его положение относительно соседних конструкций. Дверь несколько раз полностью открывали и возвращали в исходное положение, контролируя отсутствие контакта стекла с полом и окружающими элементами. Полотно также оклеили матовой плёнкой. Поверхность предварительно очистили и подготовили, поскольку на большой площади любые загрязнения, частицы или неровности под плёнкой сразу становятся заметны.

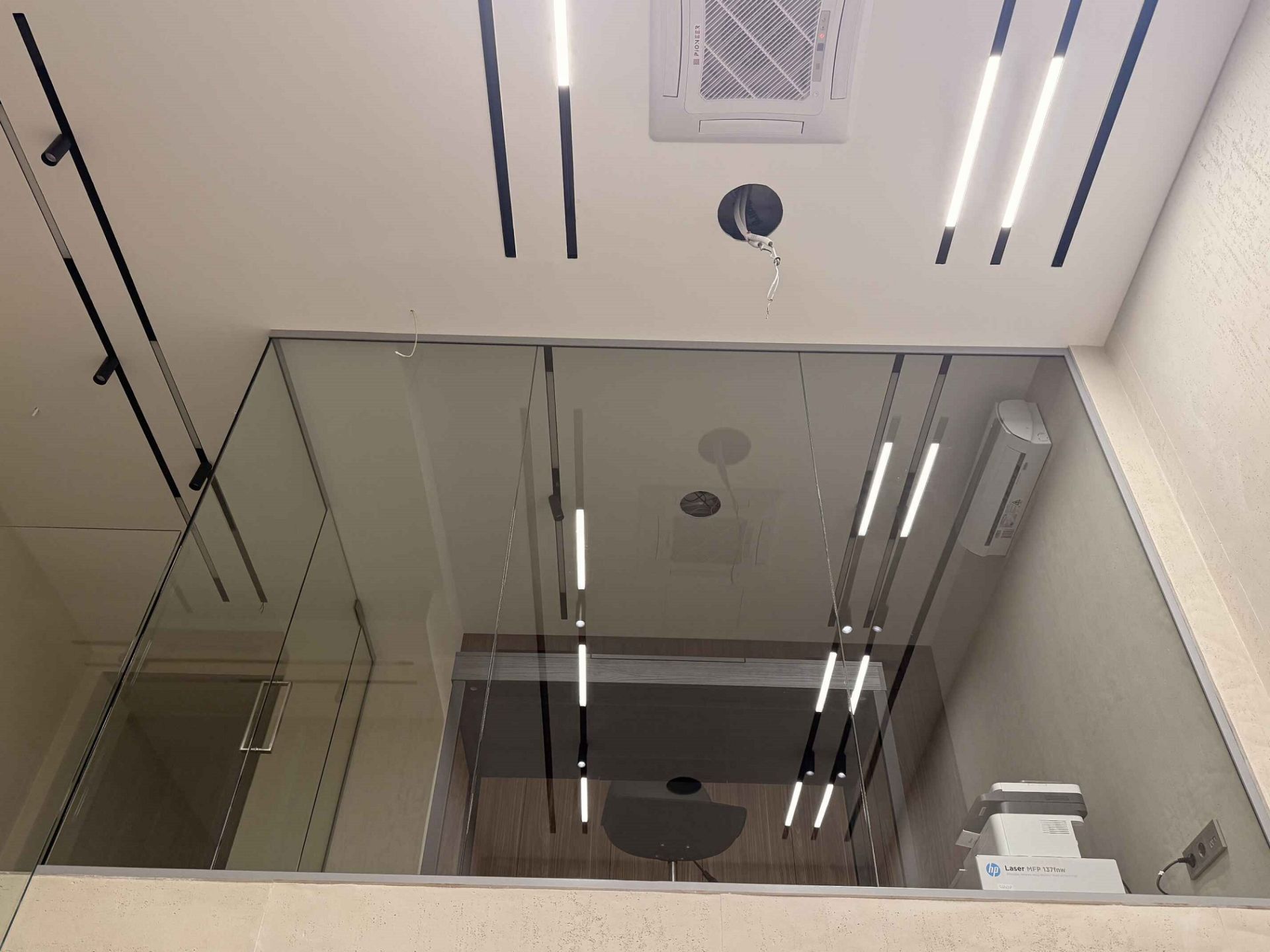

Собрали перегородку с откатной дверью
Для цельностеклянной перегородки сначала сформировали неподвижную часть, после чего перешли к откатному полотну. Здесь одним из ключевых параметров стала горизонтальность направляющей: отклонение могло привести к самопроизвольному смещению двери, неравномерным нагрузкам на роликовый механизм и различным зазорам по ходу движения. Направляющую выставили по уровню, закрепили на подготовленном основании и только после этого приступили к установке стекла толщиной 10 мм.
Откатное полотно навесили на роликовый механизм, после чего отрегулировали его по высоте и относительно стационарной части перегородки. Проверили полный цикл перемещения — от закрытого положения до полного открывания. Нижний направляющий элемент должен был препятствовать поперечному раскачиванию полотна, но не создавать сопротивления движению. После регулировки установили ограничители рабочего хода.
Проверили зазоры, крепления и работу дверей
После установки всех конструкций мы выполнили итоговую регулировку. Проверили вертикальность стационарных полотен, положение верхней линии ограждений, состояние креплений и отсутствие непосредственного контакта стекла с жёсткими металлическими элементами. На дверях отдельно контролировали плавность движения, работу маятникового полотна и откатного механизма.
Для цельностеклянных систем принципиальны и небольшие монтажные зазоры: стекло не должно жёстко зажиматься между строительными поверхностями. Конкретные значения определяются применённой фурнитурой, проектными узлами и особенностями конкретной системы, поэтому их выдерживали в соответствии с рабочей документацией.
| Этап контроля | Что проверили после монтажа |
|---|---|
| Профильное ограждение | Горизонтальность, устойчивость, единую верхнюю линию |
| Точечное ограждение | Положение стекла и состояние крепёжных узлов |
| Маятниковая дверь | Соосность, свободный ход и рабочие зазоры |
| Матовая плёнка | Равномерность нанесения и качество поверхности |
| Откатная дверь | Плавность движения, ролики, ограничители и нижнюю направляющую |
| Все полотна | Отсутствие сколов, царапин и нежелательного контакта с металлом |
Сдали конструкции после совместной инспекции
Финальную проверку проводили с учётом требований заказчика и замечаний дизайнера, который контролировал соответствие изделий техническому заданию на протяжении монтажных работ. Сверяли не только функциональность, но и визуальные параметры: расположение полотен относительно архитектурных линий помещения, равномерность зазоров, положение фурнитуры и аккуратность примыканий.
Такой контроль несколько усложнял процесс — отдельные позиции приходилось проверять ещё до окончательной фиксации. Но именно на этой стадии проще скорректировать несколько миллиметров, чем пытаться исправлять уже установленное стекло. После окончательной регулировки конструкции очистили, осмотрели поверхности и подготовили объект к передаче заказчику.
Функциональное зонирование без утяжеления пространства
Конструкции такого типа одновременно решают несколько практических задач: обеспечивают безопасное ограждение лестниц и открытых участков, разделяют помещения на функциональные зоны, организуют удобные проходы с помощью маятниковых и откатных дверей, сохраняют естественное освещение и не дробят интерьер визуально. Цельностеклянные решения особенно уместны там, где требуется провести чёткую границу между зонами, но не превратить её в глухую стену; при необходимости прозрачность можно локально снизить матовой плёнкой. Для заказчика самое важное здесь — получить в одном архитектурном языке сразу безопасность, удобство перемещения и зонирование, сохранив ощущение открытого пространства и не жертвуя полезным светом.
Уникальные технические и инженерные решения
На этом объекте основная инженерная особенность заключалась не в одной отдельной конструкции, а в необходимости свести в единую систему четыре разных типа стеклянных решений с разной механикой крепления и эксплуатации. Профильное ограждение длиной 4230 мм и высотой 1100 мм потребовало точной выдержки общей горизонтали; лестничное ограждение на точечных креплениях — особенно аккуратной разбивки осей и работы с локальными нагрузками на стекло 10 мм; маятниковая дверь — точной соосности верхнего и нижнего поворотных узлов; откатная дверь — строгой горизонтальности направляющей и корректной настройки роликового механизма. Дополнительным решением стала матовая плёнка на маятниковом полотне: она позволила сохранить лёгкость цельностеклянной конструкции, но одновременно добавить приватность. Все узлы и примыкания согласовывались по месту с дизайнером заказчика, поэтому монтаж вёлся с постоянной проверкой геометрии и визуальных линий интерьера — это позволило добиться точного соответствия техническому заданию без упрощения отдельных узлов.
Где особенно уместны такие конструкции
- Офисы и бизнес-центры — для переговорных, кабинетов, лестничных зон и проходов, где важно сохранить естественный свет и визуальную открытость.
- Частные дома и квартиры — для лестничных ограждений, зонирования кухни-гостиной, кабинета, холла или гардеробной без устройства глухих стен.
- Рестораны, кафе и лаунж-пространства — для разделения залов, оформления лестниц и установки маятниковых дверей в зонах с интенсивным движением.
- Салоны красоты, клиники и медицинские центры — когда требуется сочетать современный внешний вид, удобное зонирование и частичную приватность за счёт матовой плёнки.
- Шоурумы и магазины — для прозрачных витринных перегородок и откатных дверей, которые не перекрывают обзор.
- Гостиницы и апарт-отели — для холлов, лестничных маршей, SPA-зон и внутренних проходов.
- Образовательные и общественные пространства — там, где требуется безопасно отделить зоны, сохранив хорошую просматриваемость и освещённость.
- Архитектурные интерьеры с открытой планировкой — особенно в проектах, где разные по функции конструкции должны восприниматься как единая система и не перегружать помещение массивными рамами.
Точность оказалась важнее скорости на отдельных этапах
«Главная сложность заключалась в том, что на одном объекте нужно было точно состыковать несколько разных по конструкции решений: профильное ограждение, лестничное ограждение на точечных креплениях, маятниковую и откатную двери. Дополнительно все монтажные этапы контролировал дизайнер заказчика, поэтому некоторые узлы мы проверяли и корректировали ещё до окончательной фиксации, чтобы полностью попасть в техническое задание и архитектурные линии интерьера. Это требовало большей аккуратности и постоянной сверки размеров, но позволило избежать переделок. Работы при этом организовали поэтапно, без срывов по последовательности, и завершили объект в согласованные сроки», — Борздова Елена, менеджер проекта.

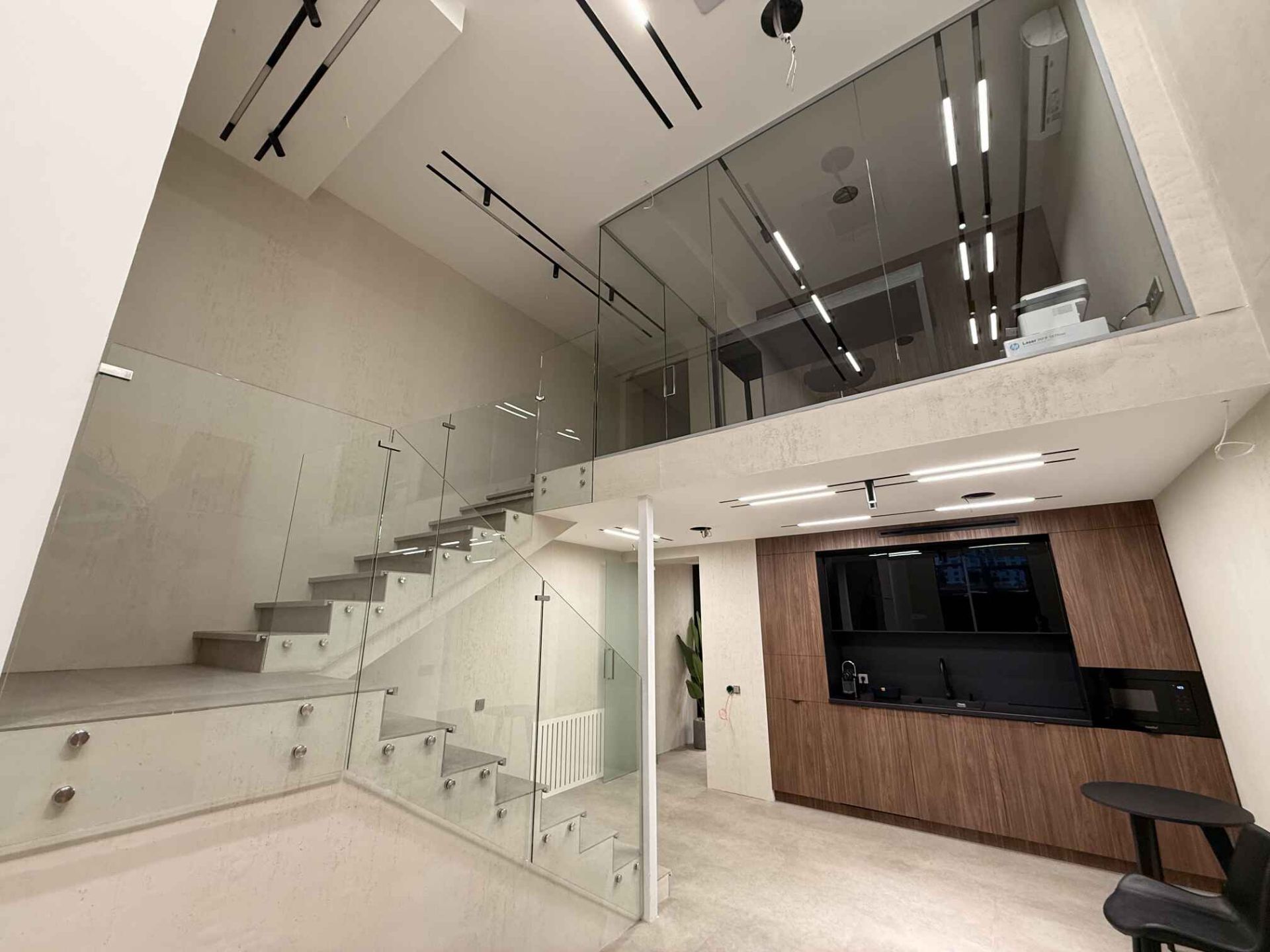

Преимущества комплексного проекта со стеклянными конструкциями
- Единое архитектурное решение — ограждения, перегородки и двери проектируются как связанные элементы, поэтому интерьер не выглядит собранным из разрозненных конструкций.
- Больше естественного света — стекло разделяет пространство физически, но не перекрывает световые потоки так, как это делают глухие стены.
- Визуально более свободное помещение — даже при появлении новых функциональных зон интерьер сохраняет ощущение объёма и открытости.
- Безопасное оформление лестниц и перепадов высот — цельностеклянные ограждения позволяют защитить открытые участки без массивных непрозрачных элементов.
- Удобное зонирование — маятниковые и откатные двери помогают организовать проходы под конкретный сценарий эксплуатации и рациональнее использовать площадь.
- Возможность регулировать приватность — матовая плёнка позволяет закрыть обзор там, где это необходимо, не меняя саму стеклянную конструкцию.
- Точная привязка к интерьеру — размеры, положение полотен, креплений и фурнитуры можно согласовать с дизайнерским проектом и существующей геометрией помещения.
- Меньше риска несоответствий при монтаже — контроль размеров и узлов на каждом этапе позволяет выявлять отклонения до окончательной фиксации стекла.
- Единая ответственность за комплекс работ — заказчику не приходится отдельно координировать подрядчиков по ограждениям, перегородкам и дверям.
- Предсказуемый итог — ещё до монтажа определяются расположение конструкций, тип открывания дверей, степень прозрачности и ключевые визуальные линии будущего интерьера.
