Мы завершили монтаж комплекса светопрозрачных конструкций у частного заказчика и это, пожалуй, первое, что стоит проговорить. Потому что именно частный заказчик чаще всего приносит идею, которую в типовом каталоге не найти. Здесь так и вышло: между кабинетами появилось стеклянное панно в алюминиевом корпусе — решение спорное на бумаге, убедительное в натуре.

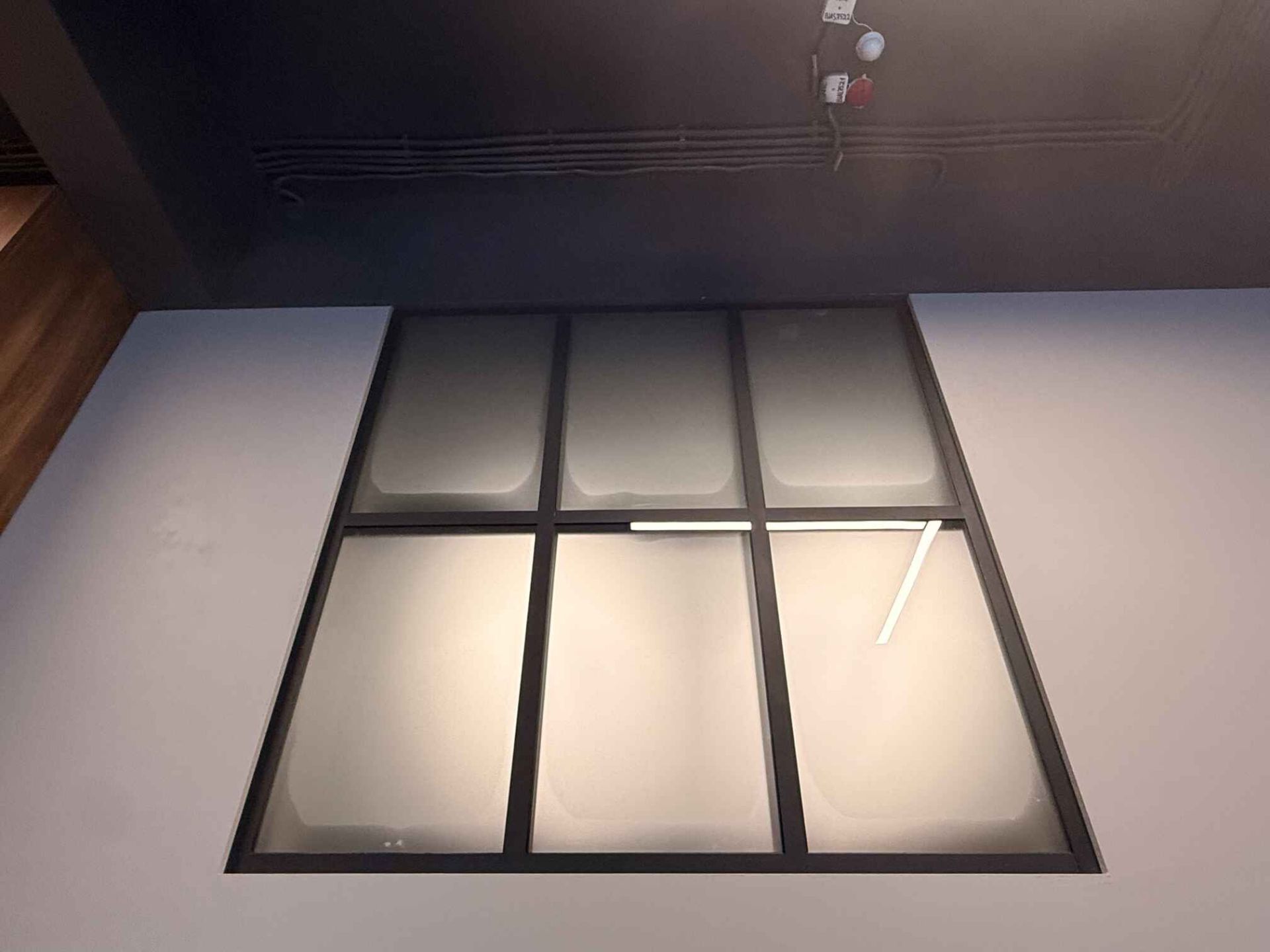

Кабинеты стояли рядом, глухая перегородка между ними работала бы честно, но скучно. И темно. Заказчик хотел границу, которая не превращает помещение в набор коробок, — задача, знакомая каждому, кто хоть раз разводил приватность и свет в одном пространстве. Мы взяли калёное матовое стекло Matelux 6 мм: оно держит нагрузку, гасит взгляд, но пропускает свет почти без потерь. Плюс алюминиевый корпус — жёсткая рамка, которая собирает всю конструкцию в единый предмет, а не в «остекление проёма».

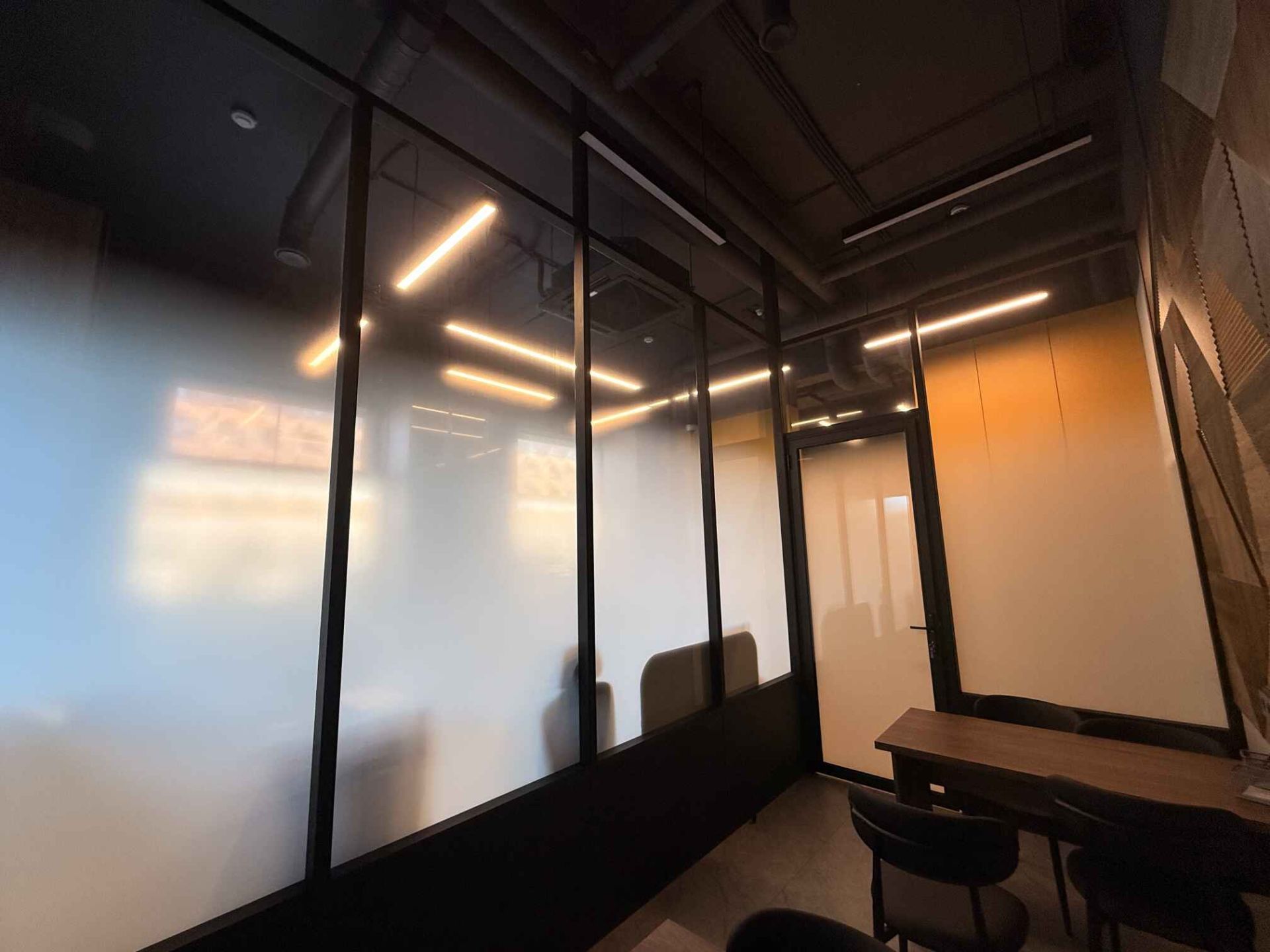

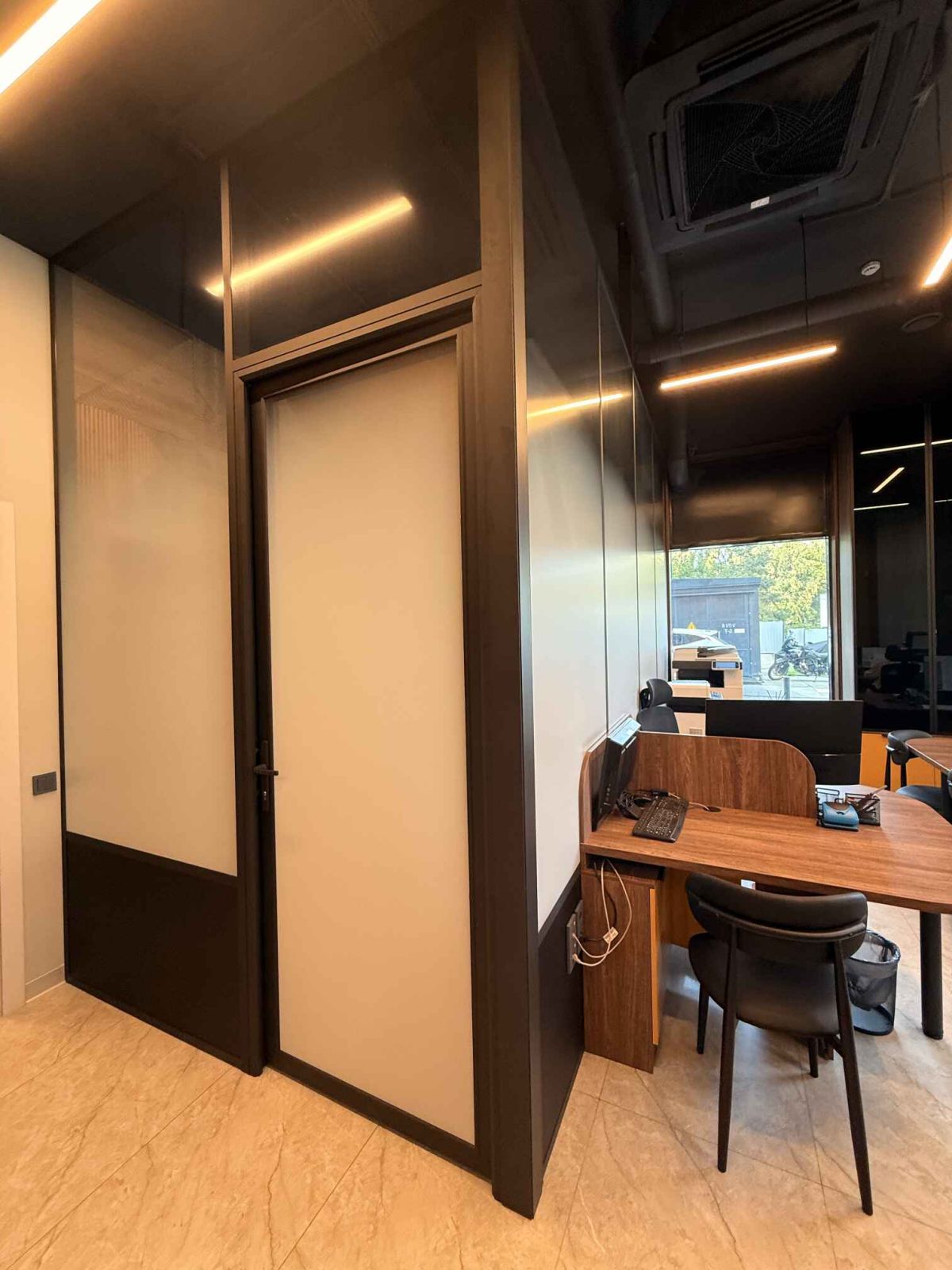

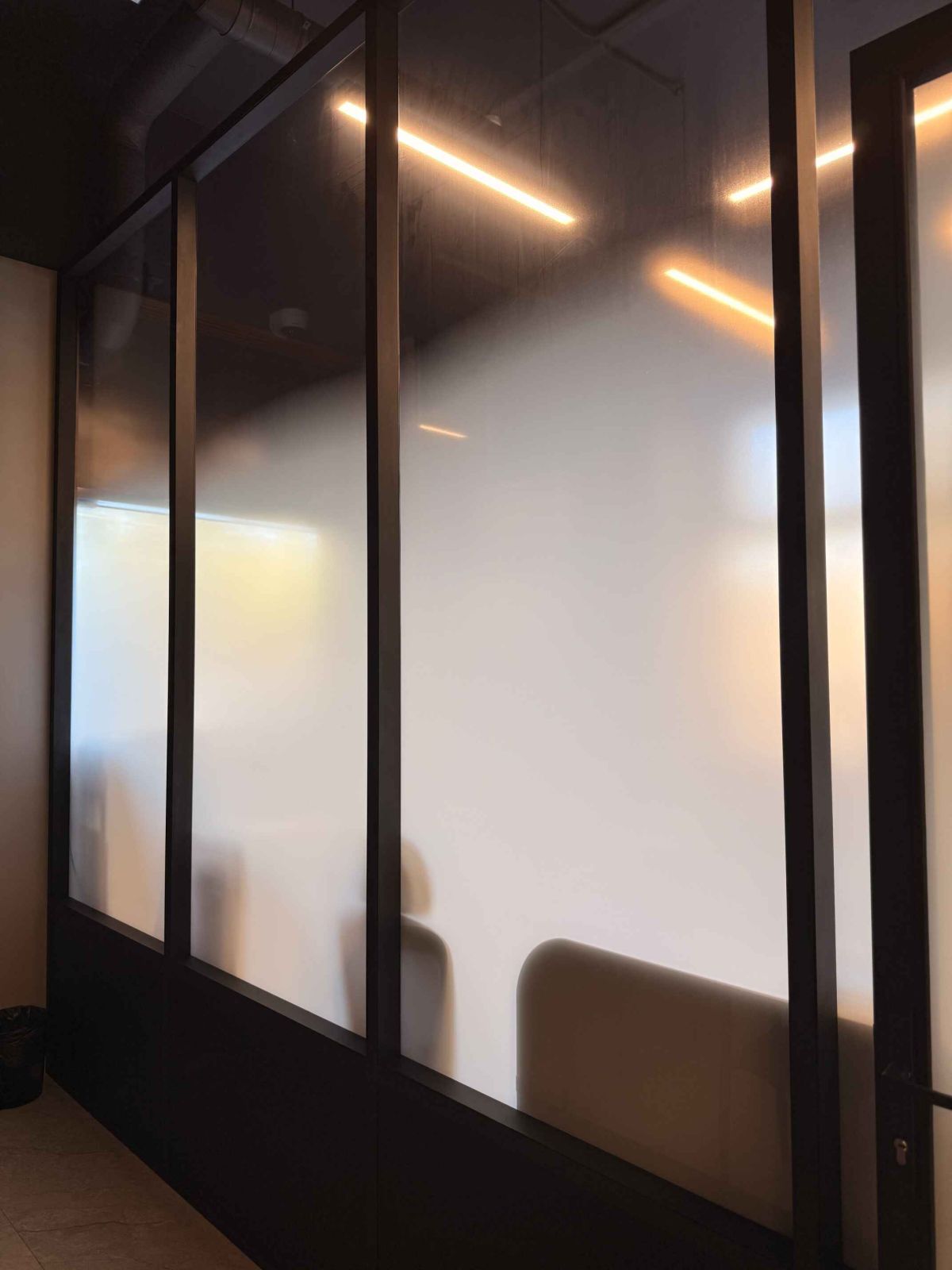

Отдельным блоком — переговорная из каркасных перегородок на стойке М3 в цвете 7021 МУАР. Тёмно-серый, матовый, с характерной шагренью; на нём не читаются отпечатки и не бликует свет. Вход — дверь Double Vitrage, стекло 4 мм, габарит 2400×900. Высокая. Именно за счёт высоты полотна переговорная не ощущается отсеком, хотя формально им является. А по всем перегородкам пущена фотопечать на плёнке с градиентом — приём, который мы применяем осторожно, потому что грань между «работает» и «пестрит» тоньше, чем кажется.
Договорные сроки были соблюдены — с опережением. Здесь нет никакого секрета и никакого героизма: сработала точная замерная стадия, вовремя закрытая логистика по профилю и стеклу, отсутствие переделок на объекте. Проект вела менеджер Борздова Елена.
Как проходил монтаж
Подготовка и контрольный замер
Работы мы начали не с монтажа, а с повторного замера — уже по чистовым отметкам. Это принципиально: стеклянные конструкции не прощают «доберём наличником». Проём под панно и оси будущей переговорной мы прогнали лазерным нивелиром, зафиксировали отклонения стен от вертикали и перепад пола по горизонту. Замеры вели в трёх точках по высоте (низ, середина, верх) и в трёх по длине. Полученную геометрию наложили на проектную — и только после этого запустили стекло в раскрой.
Контрольные значения, по которым мы принимали основание под монтаж:
| Параметр | Допуск | Что делали при превышении |
|---|---|---|
| Отклонение стены от вертикали | до 3 мм на высоту 3 м | компенсация зазором в П-профиле, подрезка стекла по факту |
| Перепад пола по горизонту | до 5 мм на длину секции | выставление направляющей на регулировочных подкладках |
| Отклонение потолка | до 5 мм | подбор высоты стойки, компенсаторный зазор 10–15 мм |
| Отклонение осей проёма | ±2 мм | пересогласование раскроя стекла до запуска в производство |
Раскрой стекла и запуск в производство
Стекло калёное — значит, любая правка после закалки исключена. Все отверстия, вырезы и кромка выполнялись до термообработки. Панно между кабинетами мы собирали из Matelux 6 мм: матовость на этом стекле дана в массе плёнкой сатинирования, поверхность не бликует и не «залапывается» так, как классическое травление. Кромку обработали в еврошлифовку с притуплением фасок. Для двери Double Vitrage 2400×900 применили стекло 4 мм — по два полотна в кассете.
| Позиция | Стекло | Толщина | Расчётный вес | Примечание |
|---|---|---|---|---|
| Панно между кабинетами | Matelux, калёное, матовое | 6 мм | ≈15 кг/м² | обработка кромки до закалки |
| Каркасные перегородки переговорной | калёное | по проекту | — | стойка М3, окраска RAL 7021 муар |
| Полотно двери Double Vitrage 2400×900 | 4 + 4 мм в кассете | 2×4 мм | ≈21,6 кг на одно стекло, ≈45–50 кг узел в сборе с фурнитурой | габарит полотна 2,16 м² |
Монтаж алюминиевого каркаса
Разметку осей вынесли на пол и потолок, сбили лазером в одну плоскость, только потом сверлили. Направляющие и стойку М3 крепили анкерами с шагом 400–500 мм, в углах и у стыков шаг сокращали до 250–300 мм. Под каждый крепёж — контроль на пустоты в основании; там, где под чистовой отделкой шёл гипсокартон, ставили химический анкер либо выходили на несущую стойку каркаса. Профиль сажали на демпферную ленту: она снимает точечные напряжения и заодно работает как акустическая развязка.
Вертикальность стойки выводили с допуском 1 мм на погонный метр, но по факту держали жёстче — итоговое отклонение по высоте секции не превысило 2 мм. Порошковое покрытие 7021 МУАР мы защищали монтажной плёнкой до последнего этапа: муаровая фактура маскирует мелкие царапины, но не спасает от задиров инструментом.
Установка стекла и герметизация
Стеклопакеты и полотна заводили в профиль на вакуумных присосках — панно в алюминиевом корпусе поднимали вдвоём, с промежуточной перестановкой. Зазор между кромкой стекла и телом профиля выдерживали 3–5 мм по периметру, снизу под стеклом ставили опорные подкладки из EPDM, чтобы исключить прямой контакт «стекло-металл». Расклинивание — только по расчётным точкам, ближе к углам, никогда в середине пролёта.
Фиксацию выполнили штапиком с уплотнителем EPDM; стыки и примыкания к стенам прошли нейтральным силиконовым герметиком. Здесь важна выдержка: нейтральный силикон набирает поверхностную плёнку за 20–40 минут, но полимеризуется на 2–3 мм в сутки, поэтому нагружать шов и мыть конструкцию в первые сутки мы не давали.
Навеска двери Double Vitrage
Дверь 2400×900 — не рядовая история по геометрии. При такой высоте полотно чувствительно к перекосу коробки, поэтому раму мы выставили с контролем диагоналей: расхождение не более 2 мм. Петли размечали по шаблону, распределив нагрузку на три точки. Притворные зазоры вывели в 3–4 мм по вертикали и в 3 мм по верхнему притвору, подпольный зазор — 8–10 мм под чистовое покрытие.
После навески отрегулировали ход: полотно должно оставаться в любом промежуточном положении и не иметь самопроизвольного закрывания. Прогнали не менее 50 циклов открывания-закрывания, проверили отсутствие задевания по кромке и стабильность зазора по всей высоте.
Нанесение фотопечати с градиентом
Плёнку клеили последними — по уже смонтированным и вымытым перегородкам. Мокрый способ, температура в помещении 15–25 °C, поверхность обезжирена и отработана скребком. Градиент не прощает стыков: полотнища раскраивали с расчётом на минимальное количество швов, а сами швы уводили в зоны с наименьшей плотностью заливки, где переход тона визуально «глотает» стык.
Пузыри и излишки раствора выгоняли ракелем от центра к краям, в два прохода. Плёнке дали выдержку до полного испарения монтажного состава — окончательная адгезия и уход остаточной «дымки» занимают до 7–14 суток в зависимости от влажности. Мыть и протирать поверхность в этот период мы не рекомендовали.
Сдача объекта
Финалом прошли пооперационную приёмку: геометрия, зазоры, работа фурнитуры, чистота швов, отсутствие сколов на кромке и дефектов печати на просвет. Заказчику передали конструкции вымытыми, с демонтированной защитной плёнкой и инструкцией по эксплуатации. Срок по договору был закрыт с опережением. Вела проект менеджер Борздова Елена.
Что такие конструкции дают на самом деле
Задач у светопрозрачных перегородок формально много: зонирование без потери естественного света, акустическая развязка кабинетов, визуальное расширение объёма, возможность перекроить планировку позже без демонтажа капитальных стен, соблюдение приватности там, где она нужна, — матовый Matelux 6 мм закрывает силуэт, но не отбирает освещённость. Всё это правда. Но главное — иное. Глухая стена делит помещение окончательно и навсегда; стеклянная конструкция делит его на условиях владельца. Заказчик получает пространство, которое остаётся цельным, продолжает дышать светом от единственного окна и при этом честно работает как набор отдельных кабинетов и переговорной. А фотопечать с градиентом добавляет то, чего от перегородки обычно вообще не ждут: конструкция перестаёт быть техническим элементом и становится частью интерьера — той, на которую смотрят намеренно, а не по необходимости.
Решения, которые пришлось искать под этот объект
Главная нестандартность — само панно между кабинетами. Задумка заказчика не ложилась ни в одну типовую схему остекления проёма: требовалось не «вставить стекло в стену», а собрать самостоятельный предмет. Мы ушли от штапиковой обвязки к замкнутому алюминиевому корпусу, который принимает стекло по всему периметру и работает как жёсткая рамка — конструкция читается цельно, с любой стороны, без монтажной изнанки. Калёное Matelux 6 мм здесь выбрано не только за прочность: сатинированная поверхность рассеивает свет мягко, без резкой границы между освещённой и затенённой зоной, и в паре с алюминиевым обрамлением даёт эффект светящейся плоскости, а не матового барьера.
Второй узел, потребовавший расчёта, — дверь Double Vitrage 2400×900. Полотно такой высоты при ширине 900 мм имеет неблагоприятную пропорцию: любое отклонение коробки от вертикали уходит в притвор с кратным усилением. Мы вывели раму по диагоналям с допуском 2 мм, разнесли нагрузку на три петли и держали притворные зазоры в 3–4 мм по всей высоте, а не только в контрольных точках. Плюс сама кассетная схема Double Vitrage — два стекла 4 мм с воздушной прослойкой — дала прирост по акустике при сохранении разумного веса узла; сплошное стекло сопоставимой высоты потянуло бы за собой усиленную фурнитуру и совсем другой бюджет.
Отдельная инженерная задача — градиент. Фотопечать на плёнке шла по нескольким перегородкам, и переход тона должен был читаться непрерывно через стойки М3, то есть через физические разрывы полотна. Мы раскроили печать по единой развёртке всей стены, а не по отдельным секциям, и посадили швы в зоны минимальной плотности заливки, где глаз стык не фиксирует. Цвет профиля 7021 МУАР подобран под тёмный край градиента: муаровая фактура не бликует и не спорит с плёнкой, стойки визуально уходят в рисунок вместо того, чтобы дробить его на карты.
Комментарий менеджера проекта
Елена Борздова, менеджер проекта: «Сложность была в том, что задумка заказчика родилась раньше, чем под неё нашлось типовое решение. Панно в алюминиевом корпусе между кабинетами — это не остекление проёма, это отдельный предмет, и первые прикидки нам самим не понравились: получалась рамка, которая спорит со стеклом вместо того, чтобы его держать. Пересобирали. Второй момент — градиент. Печать шла через несколько секций, через стойки, и заказчик совершенно справедливо хотел видеть непрерывный переход, а не набор карт. Пришлось раскраивать плёнку по единой развёртке всей стены и уводить швы туда, где тон плотнее и глаз стык не считывает. Плюс дверь 2400 на 900 — высота серьёзная, при такой пропорции любая ошибка коробки сразу уходит в притвор, поэтому раму выставляли по диагоналям и регулировали дольше обычного. По срокам, честно говоря, я закладывала запас — и он не понадобился. Замер отработали точно, стекло и профиль пришли без пересортицы, переделок на объекте не было ни одной. Сдали раньше договорного срока. Заказчик, когда увидел панно на просвет, сказал только: „Вот теперь понятно, зачем всё это было“. Мне этого хватило».
Где ещё такие конструкции работают
- Небольшие офисы и коворкинги — там, где на весь этаж одна линия окон, а кабинетов нужно три. Матовое стекло делит пространство, не отбирая свет у дальних рабочих мест.
- Переговорные и кабинеты руководителей — задача классическая: видно, что помещение занято, но не видно, кем и чем. Matelux закрывает силуэт, кассетная дверь добавляет по акустике.
- Частные квартиры и загородные дома — кабинет, отделённый от гостиной; гардеробная; зона у лестницы. Заказчик здесь чаще всего и приносит нетиповую идею, как в нашем случае.
- Медицинские центры и стоматологии — приватность процедурных при сохранении визуального контроля коридора. Стекло моется, не набирает запахи, держит регулярную санобработку.
- Салоны красоты, барбершопы, студии — зонирование кресел и мастеров без глухих стен; фотопечать с градиентом здесь работает как готовый элемент фирменного стиля.
- Шоурумы, автосалоны, торговые галереи — витринные зоны и клиентские переговорные внутри общего зала, где нужна тишина, но нельзя терять обзор.
- Фитнес-клубы и студии йоги — разделение залов, отделение зоны ресепшн; калёное стекло здесь обязательно по соображениям безопасности.
- Рестораны и кафе — обособление банкетной зоны или VIP-стола без ощущения замурованной комнаты.
- Учебные центры, детские студии — деление на группы с сохранением просматриваемости; матовая или запечатанная плёнкой поверхность снимает эффект «аквариума».
- Помещения под перепланировку в аренде — отдельная история. Каркасные перегородки собираются и разбираются без мокрых процессов, съезжают вместе с арендатором и не оставляют после себя строительный мусор.
Что заказчик получает на выходе
- Свет остаётся общим, помещения — раздельными. Matelux 6 мм закрывает силуэт, но пропускает освещённость почти без потерь. Ни один кабинет не уходит в темноту.
- Планировку можно переиграть. Каркасные перегородки разбираются и собираются заново, без мокрых процессов и без разрушения капитальных стен. Пространство не зафиксировано навсегда.
- Индивидуальная задумка реализована как задумывалась. Панно в алюминиевом корпусе собрано под конкретный объект, а не подогнано под каталожную позицию.
- Акустика без утяжеления конструкции. Кассетная схема Double Vitrage — два стекла 4 мм с прослойкой — гасит звук, при этом узел не потребовал усиленной фурнитуры и не потянул бюджет вверх.
- Безопасность закрыта на уровне материала. Стекло калёное: при разрушении рассыпается на тупые фрагменты, без острых осколков. Актуально везде, но особенно в помещениях с постоянным проходом.
- Обслуживание простое. Матовая поверхность не собирает отпечатки так, как глянец. Профиль 7021 МУАР не бликует, шагрень маскирует мелкие следы эксплуатации.
- Перегородка работает как элемент интерьера. Фотопечать с градиентом снимает у конструкции статус технической детали — на неё смотрят намеренно.
- Срок сокращён. Работы закрыты раньше договорного. Помещение введено в эксплуатацию с опережением графика, без переделок и повторных выездов.
- Одна зона ответственности. Проектирование, производство и монтаж выполнены одним подрядчиком. Спорных стыков между смежниками на объекте не возникло.
