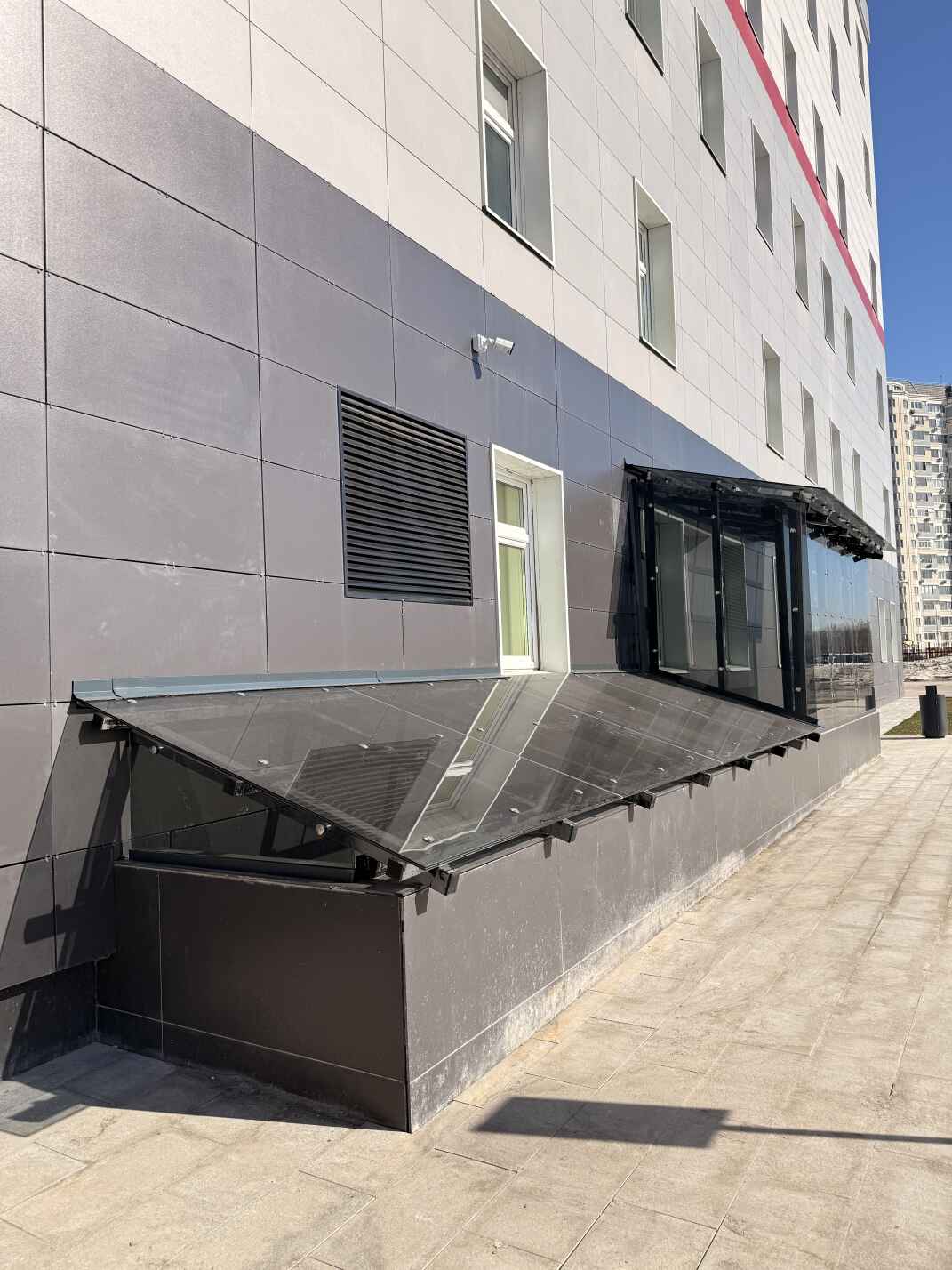

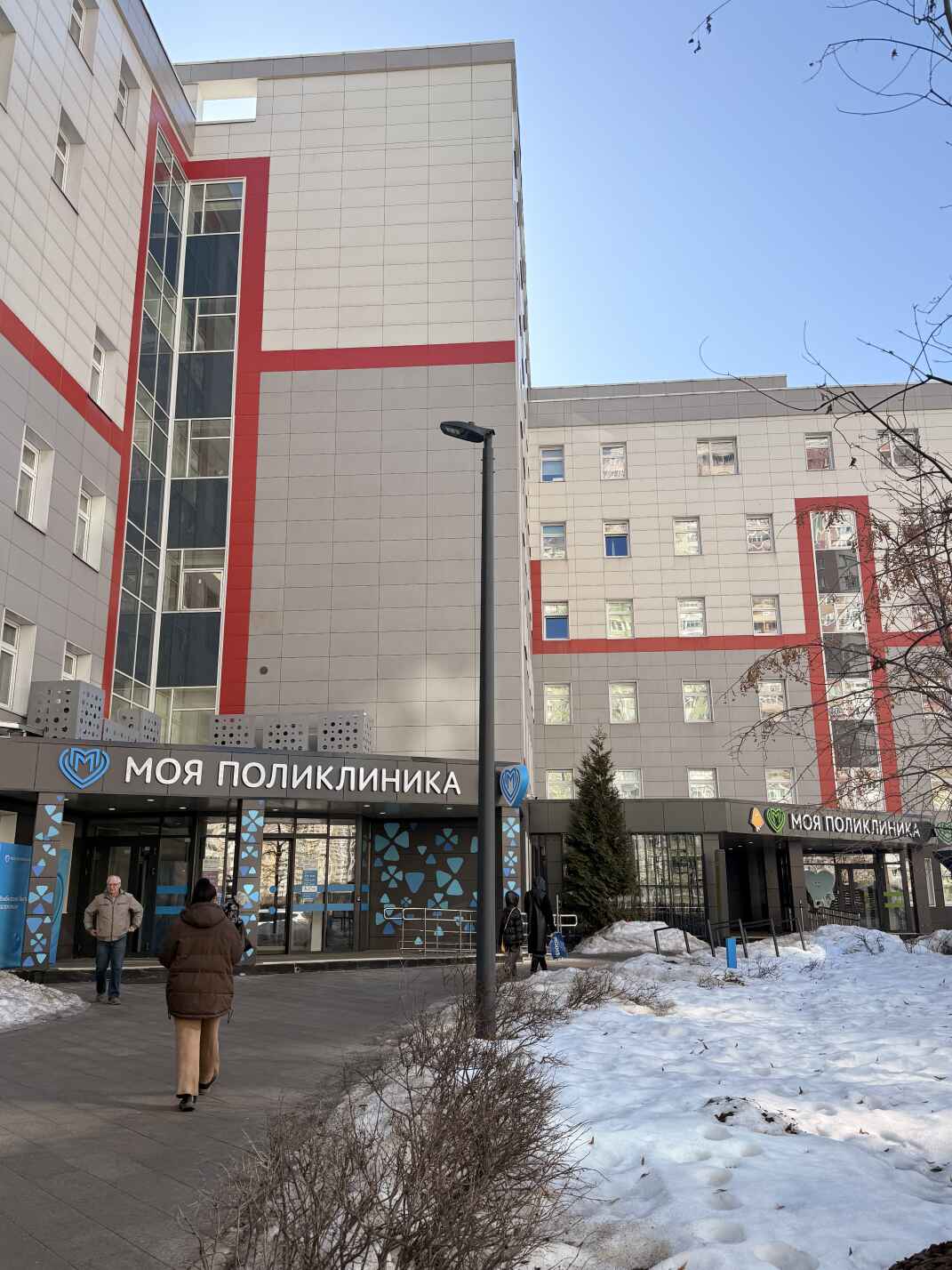

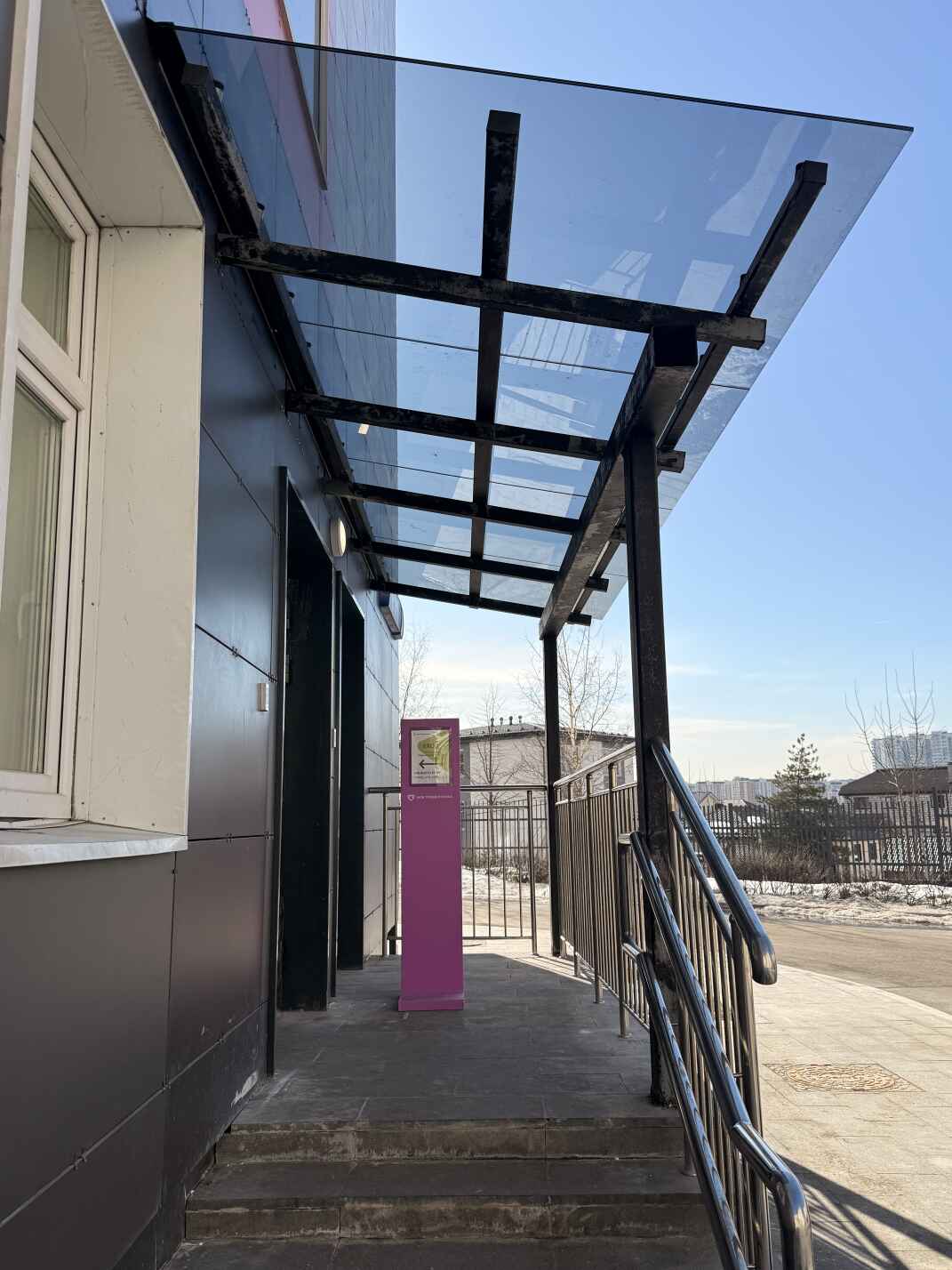

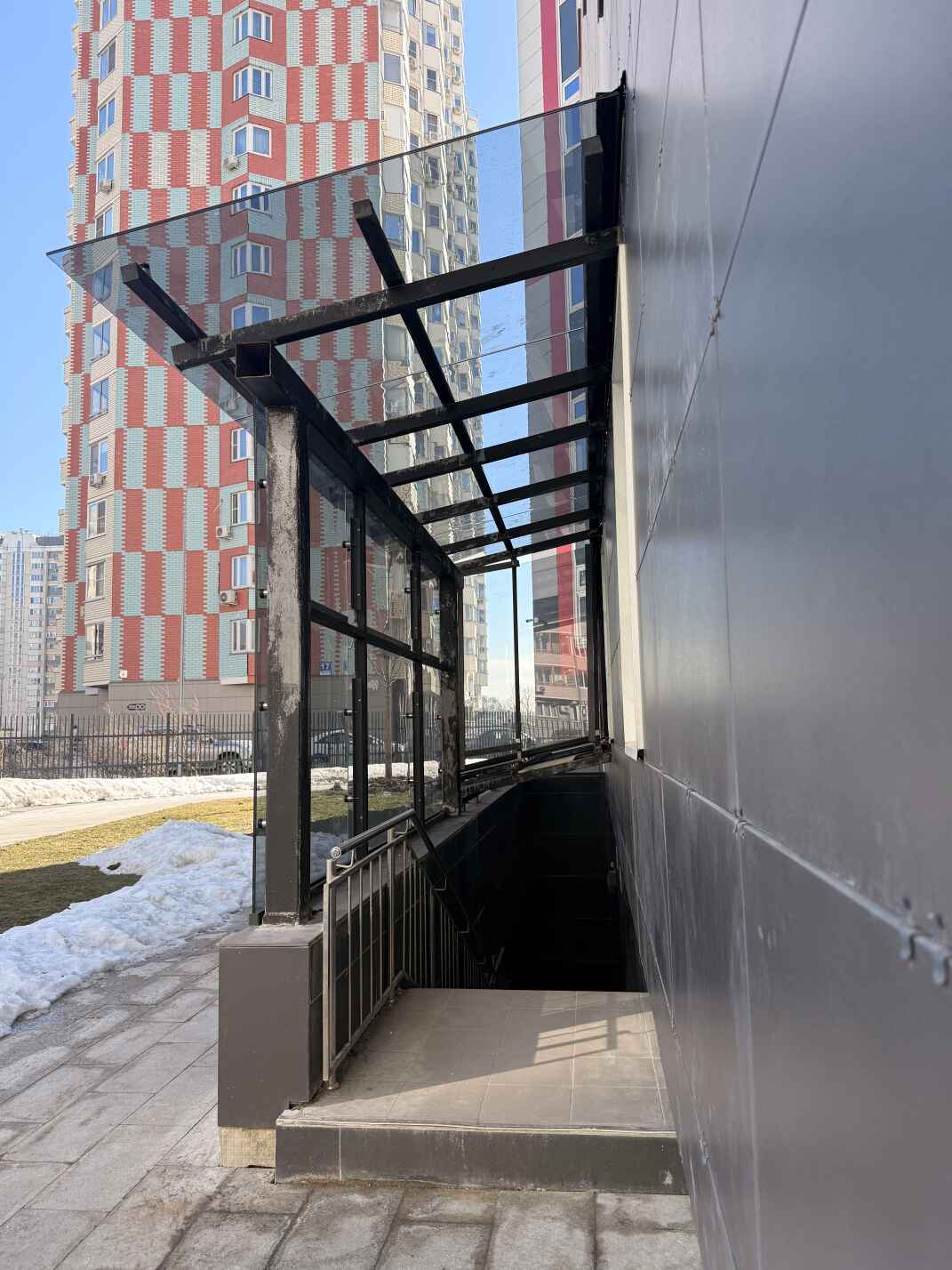

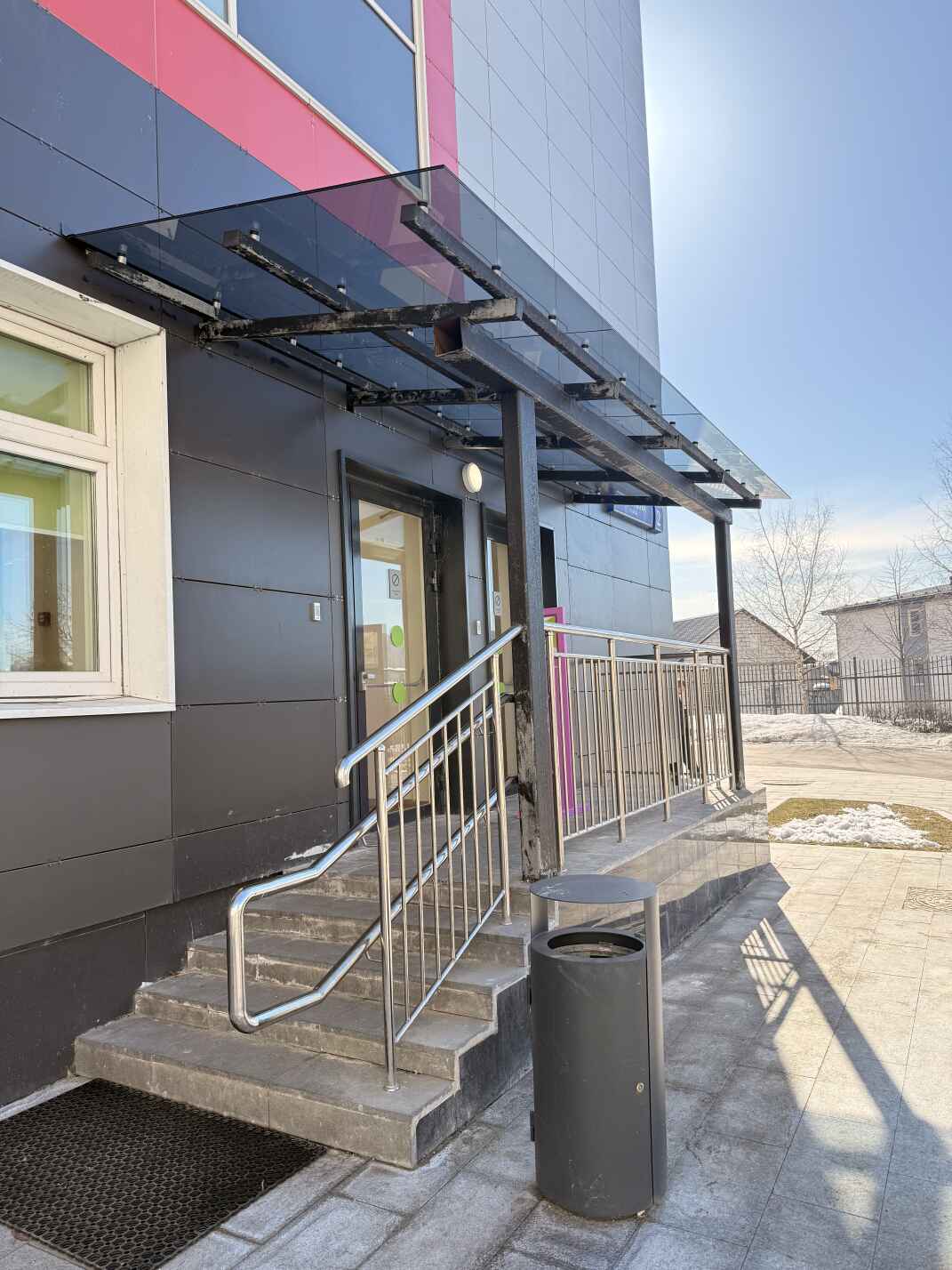

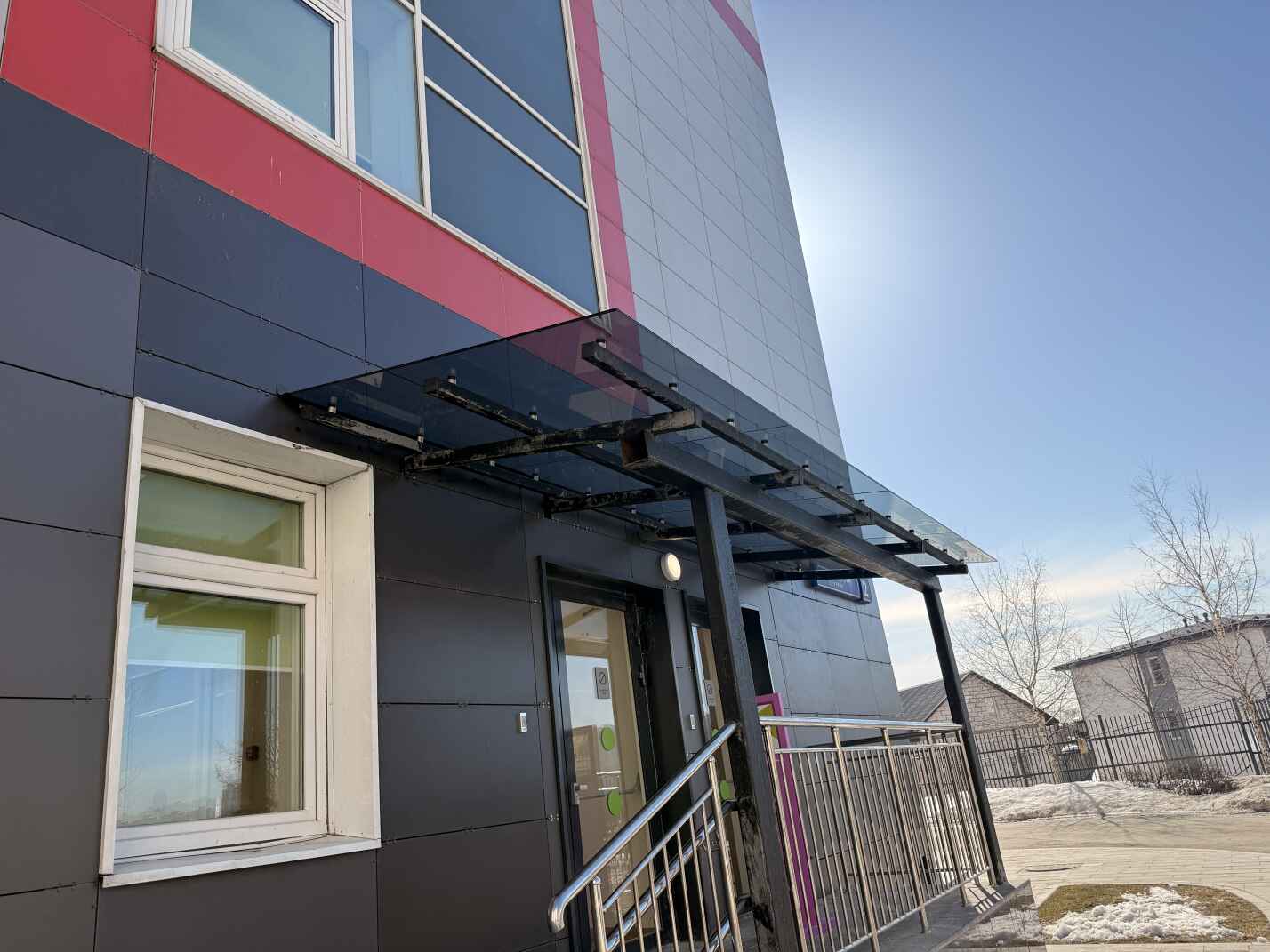

Москва, ул. Недорубова, д. 2. С виду — обычная городская поликлиника, ГБУЗ «Городская поликлиника № 23». Но именно здесь нам пришлось решать задачу, которая на чертежах выглядит прямолинейно, а на площадке — нет. Речь шла о стеклянных козырьках над входами в цокольное помещение. Конструкции компактные по форме, но требовательные к точности и согласованию с уже существующей архитектурой.

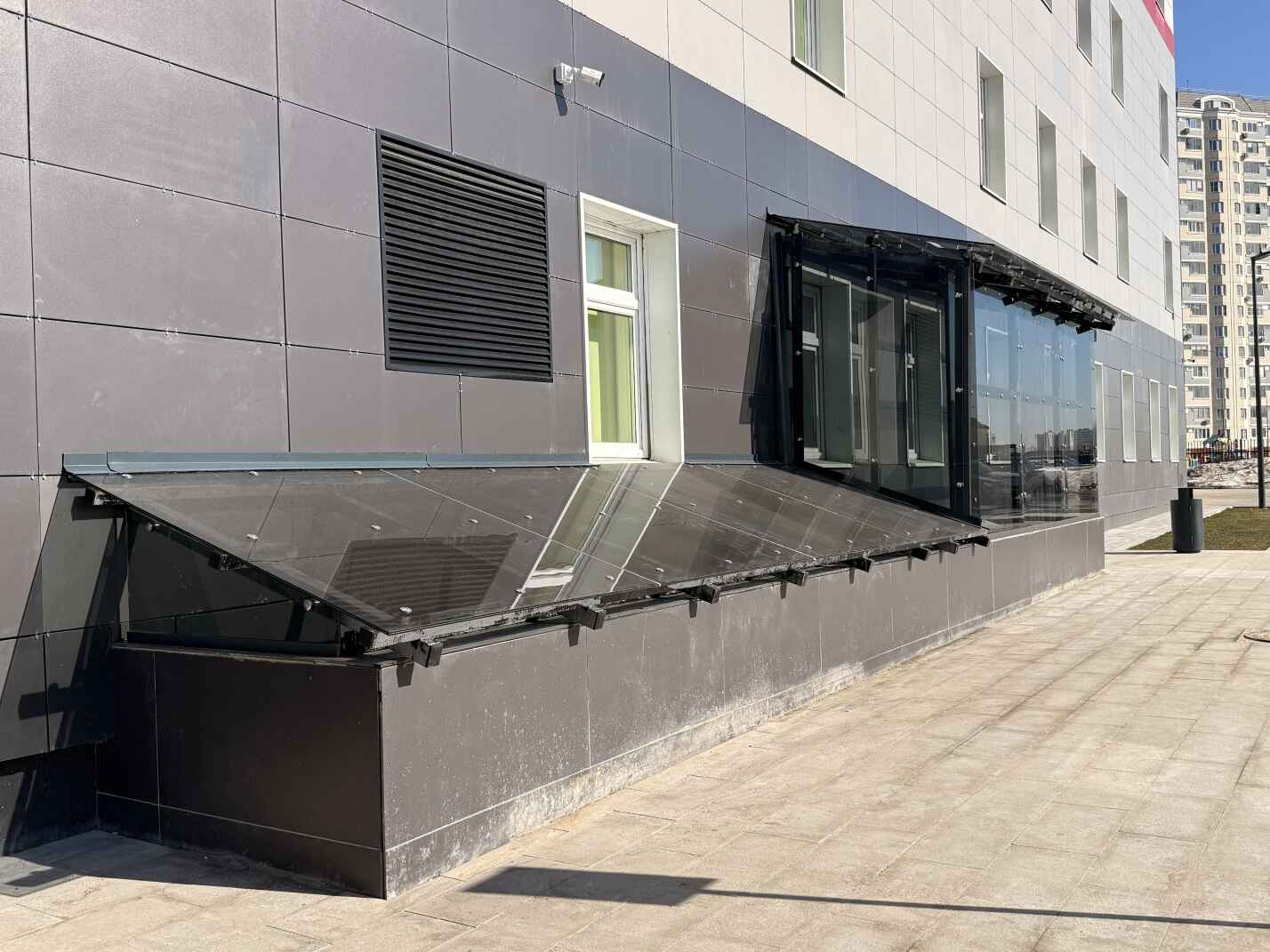

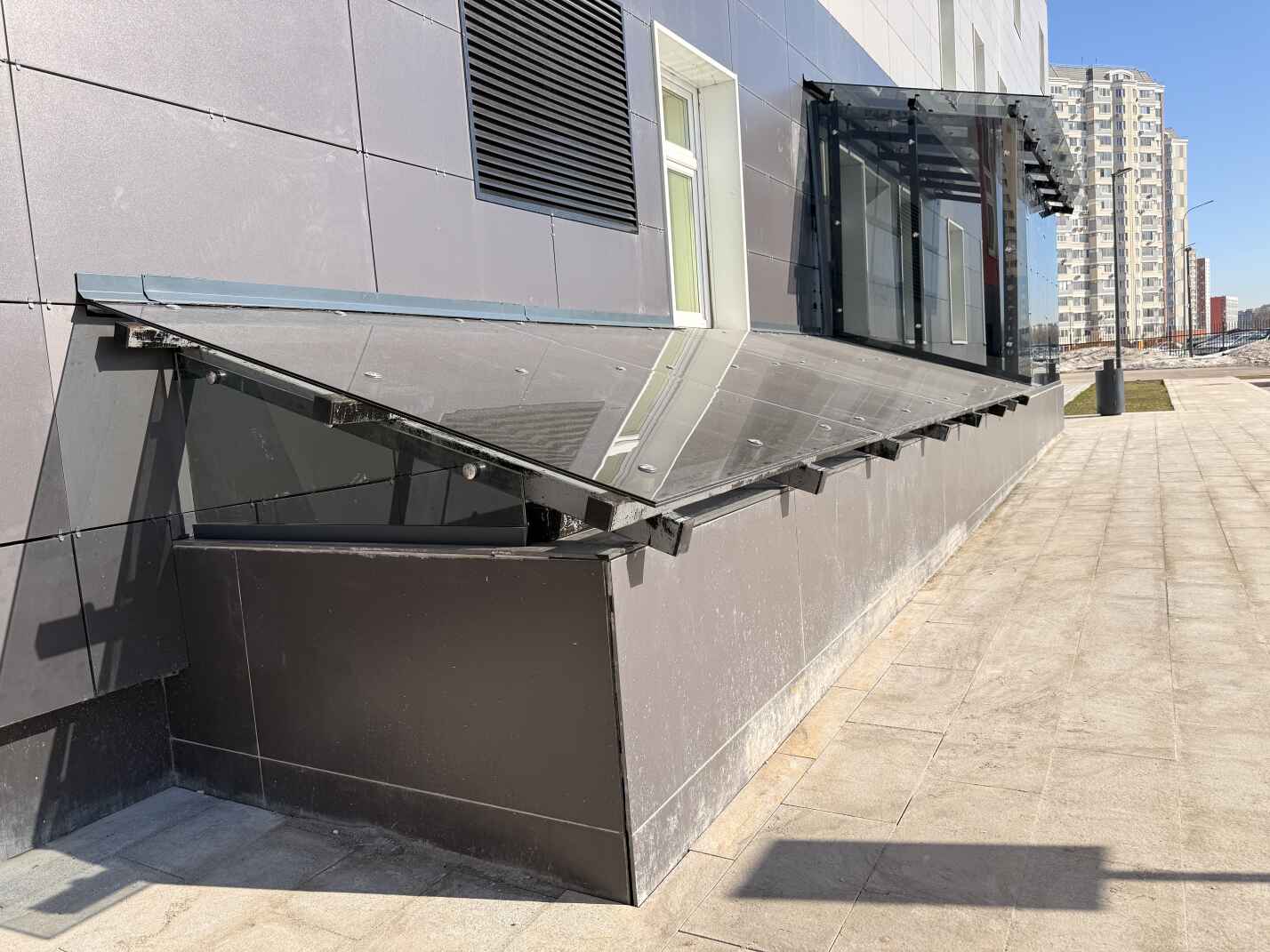

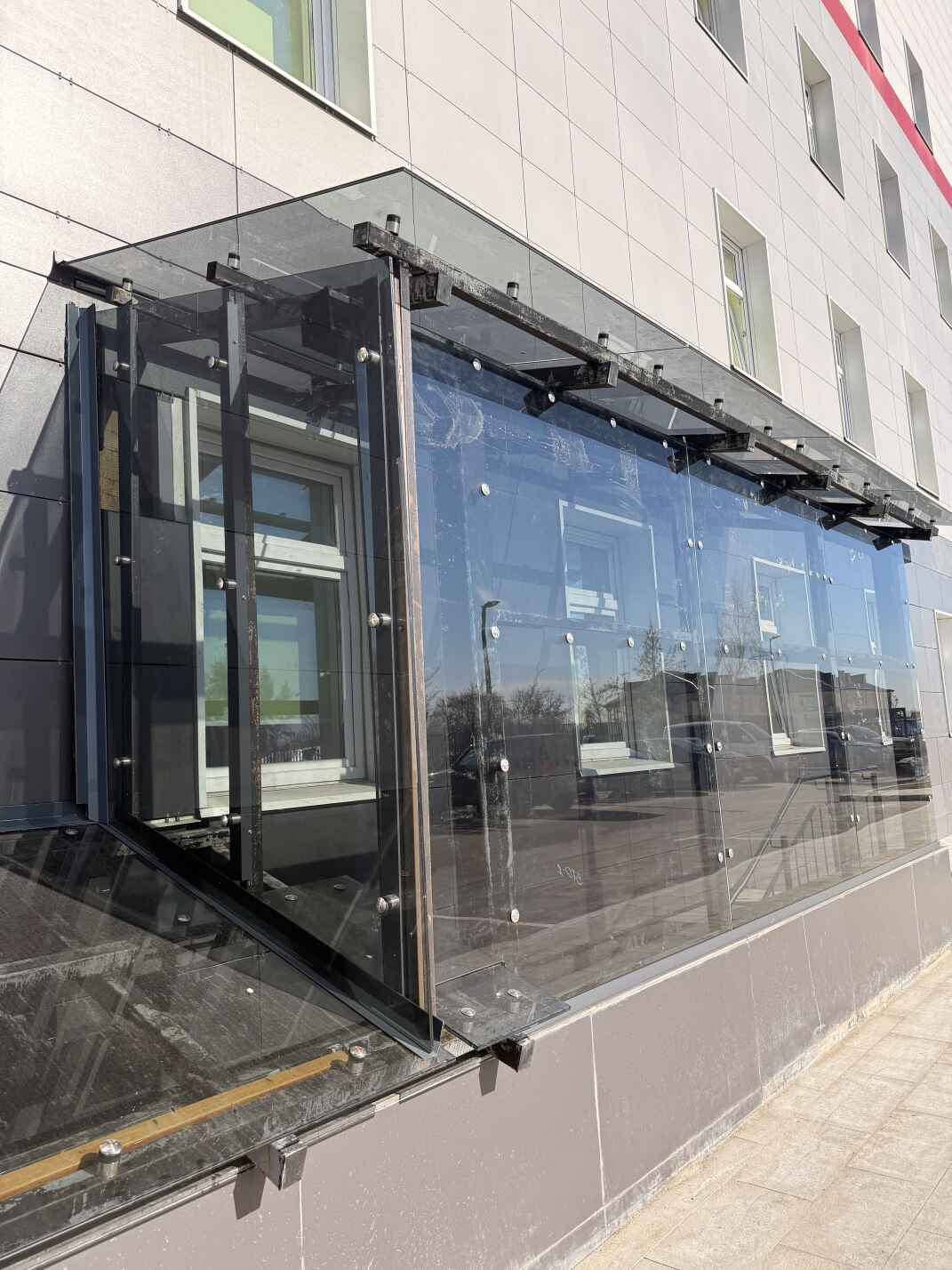

Мы спроектировали, изготовили и смонтировали два стеклянных козырька с применением триплекса 6×6, тонированного в массе Grey. Габариты — 3200×2250 мм. Точечное крепление — усиленное, с диапазоном 16–24 мм, с дополнительным усилением узлов алюминиевыми уголками. На бумаге — набор характеристик. На деле — аккуратная сборка, где любое отклонение становится заметным сразу.
Выбор в пользу триплекса и точечного крепления был не случайным. Нужно было соблюсти баланс: безопасность, светопропускание, устойчивость к нагрузкам и при этом — не утяжелить фасад визуально. Козырёк должен защищать, но не «давить». В таких объектах это особенно чувствуется — медицинская среда не терпит лишнего визуального шума.
Работы велись в сжатые сроки. Без пауз, но и без спешки, которая обычно приводит к переделкам. Пришлось синхронизироваться с другими подрядчиками, подстраиваться под общий график и, местами, пересобирать решения уже на месте. Итог — объект сдан вовремя. Без сдвигов.
Монтаж потребовал привлечения специализированной техники — манипулятора с вакуумной присоской. Иначе — никак, учитывая габариты и вес стекла. На площадке постоянно находился технический надзор со стороны «Гласстрой». Контроль — не формальный. Скорее, необходимость, продиктованная сложностью узлов и плотной работой с другими участниками проекта.
Подготовка основания
Перед началом монтажа мы провели детальное обследование существующих несущих участков фасада. Основание под крепления выверяли по фактическим отметкам — отклонения по плоскости доходили до 8–12 мм, что уже критично для точечного остекления. Пришлось корректировать посадочные зоны. Разметка выполнялась с точностью до ±2 мм, с использованием лазерного нивелира и шаблонов под анкерные группы.
Отверстия под крепёж бурили с контролем глубины — в среднем 120–140 мм, в зависимости от зоны. Применяли химические анкеры для исключения распорных нагрузок на существующие конструкции.

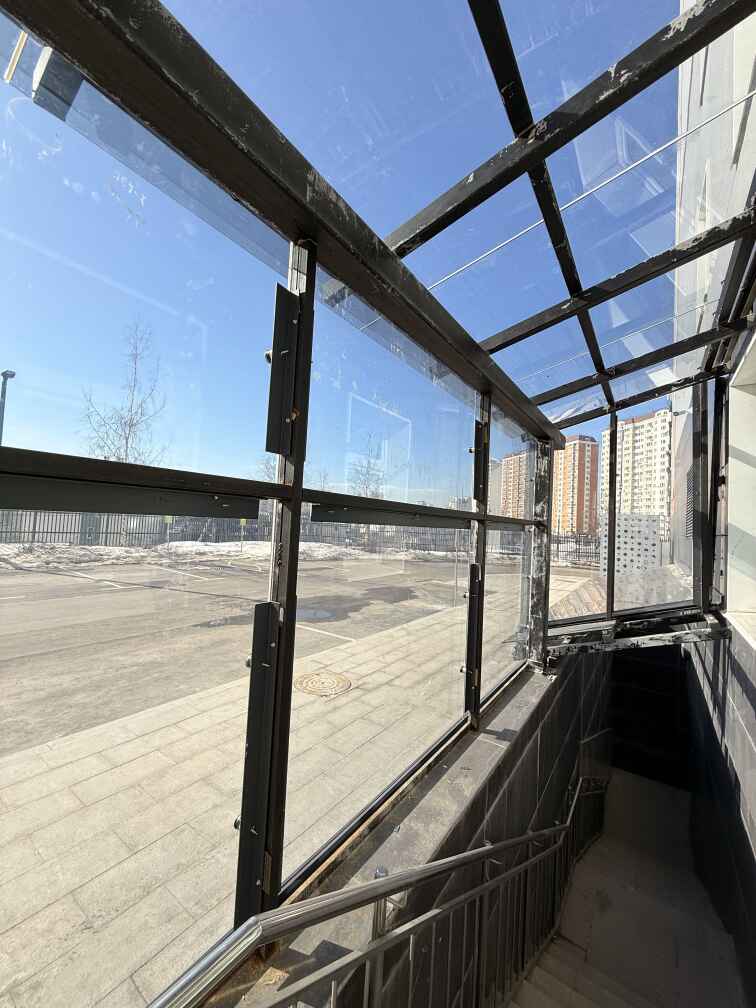

Монтаж закладных и креплений

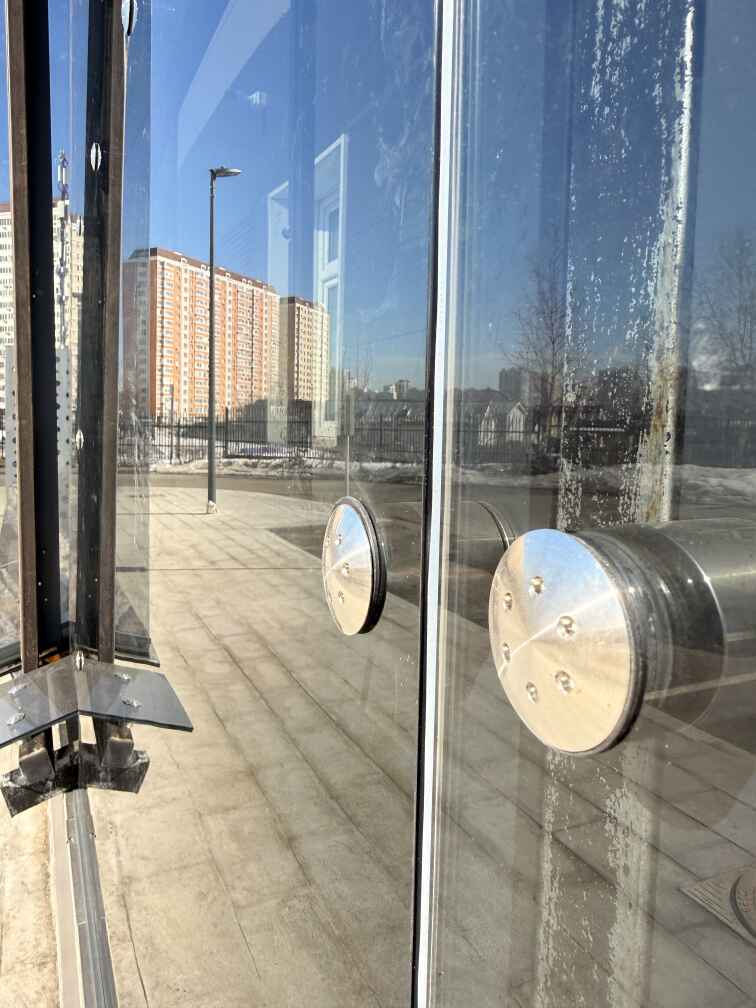

Ключевым этапом стала установка точечных креплений диаметром 16–24 мм. Здесь важна не только геометрия, но и соосность всех элементов — малейшее смещение даёт напряжение в стекле. Мы устанавливали крепления с предварительной сухой сборкой, затем фиксировали на постоянный состав.

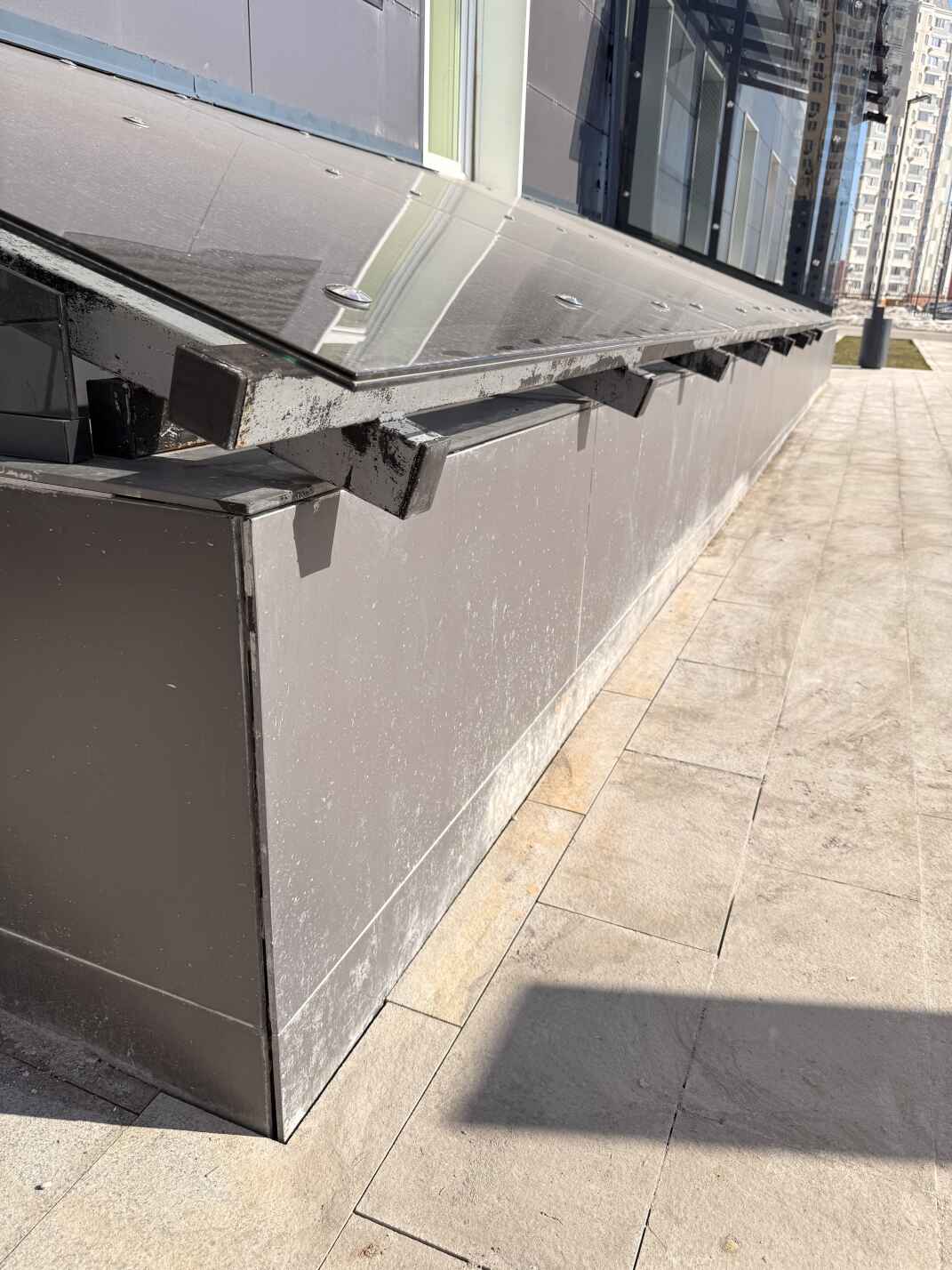

Для усиления узлов использовали алюминиевые уголки 60×40×4 мм, которые брали на себя часть нагрузок в зоне сопряжения. Это решение позволило перераспределить усилия и снизить локальное напряжение в стекле.
| Параметр | Значение |
|---|---|
| Диаметр креплений | 16–24 мм |
| Глубина анкеровки | 120–140 мм |
| Толщина уголка | 4 мм |
| Размер уголка | 60×40 мм |
| Допуск по разметке | ±2 мм |
Подготовка и подъем стекла
Стекло использовалось триплекс 6+6 мм, тонированное в массе Grey. Каждое изделие — с уже выполненными отверстиями под крепления, допуск на которые не превышал ±1 мм. Перед подъемом мы проверяли кромку, геометрию и чистоту отверстий — любые дефекты здесь недопустимы.
Подъем осуществлялся манипулятором с вакуумной присоской. Вес одного стеклянного полотна доходил до 300–350 кг. Работали в ограниченном пространстве, поэтому движение техники координировалось вручную, с постоянной корректировкой.
| Параметр | Значение |
|---|---|
| Тип стекла | Триплекс 6+6 мм |
| Габариты | 3200×2250 мм |
| Вес одного полотна | ~300–350 кг |
| Допуск отверстий | ±1 мм |
Установка и фиксация стекла
Самый напряжённый этап — посадка стекла на крепления. Мы выполняли его поэтапно: сначала временная фиксация, затем выверка по уровню и только после этого — окончательная затяжка. Усилие затяжки контролировали, чтобы избежать точечных перегрузок. Между металлическими элементами и стеклом использовали прокладки для компенсации микродеформаций. После установки проверяли отсутствие внутренних напряжений — визуально и по отклику конструкции.
Финальная регулировка и контроль
После монтажа мы провели финальную юстировку. Проверяли уклон козырьков, равномерность зазоров, работу водоотвода. Допустимые отклонения по плоскости не превышали 3 мм на всю длину конструкции.
На объекте постоянно присутствовал технический надзор со стороны «Гласстрой». Это позволило оперативно реагировать на любые отклонения и не откладывать решения «на потом». В результате — конструкция собралась точно, без необходимости доработок уже после сдачи.
Назначение конструкций
Стеклянные козырьки такого типа решают сразу несколько задач, и не всегда очевидных на первом этапе. В первую очередь — защита входных групп цокольных помещений от осадков: вода, снег, наледь перестают напрямую попадать в зону спуска, снижая риск травматизма и износа покрытия. Далее — контроль естественного освещения: триплекс, особенно тонированный в массе, пропускает свет, но убирает резкость, не создаёт «провала» тени у входа. Конструкция работает и как элемент безопасности — закалённый многослойный материал с точечным креплением выдерживает значительные нагрузки и при повреждении не даёт осколков. Плюс — архитектурная интеграция: козырёк не перегружает фасад, остаётся визуально лёгким, но при этом чётко обозначает вход. Для заказчика это означает предсказуемую эксплуатацию без постоянных доработок, снижение затрат на обслуживание входной группы и отсутствие необходимости возвращаться к этому узлу в ближайшие годы.
Нормативная база
— СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85) — учитывали при расчёте ветровых и снеговых нагрузок на стеклянные козырьки; — СП 52-103-2007 «Стеклянные конструкции» — применяли как базовый документ при проектировании узлов остекления и точечных креплений; — ГОСТ 30698-2014 «Стекло закаленное строительное» — регламентировал требования к прочности и безопасности стеклянных элементов; — ГОСТ 30826-2014 «Стекло многослойное (триплекс)» — определял характеристики используемого триплекса 6+6 мм; — СП 118.13330.2012 «Общественные здания и сооружения» — учитывали при интеграции конструкций в здание медицинского назначения; — СП 70.13330.2012 «Несущие и ограждающие конструкции» — применяли при выполнении монтажных работ и контроле качества креплений; — ГОСТ 23118-2012 «Конструкции стальные строительные» — использовали при подборе и проверке металлических элементов крепежа; — СП 48.13330.2019 «Организация строительства» — учитывали при координации работ с другими подрядчиками и соблюдении сроков.
Инженерные решения
Мы не пошли по стандартному пути, хотя изначально проект к этому располагал. Основной акцент сделали на перераспределении нагрузок в узлах точечного крепления: усилили зоны сопряжения за счёт алюминиевых уголков 60×40×4 мм, фактически разгрузив стекло в наиболее уязвимых точках. Параллельно адаптировали схему анкеровки под реальное состояние основания — применили химические анкеры с глубиной посадки до 140 мм, чтобы исключить распорные напряжения и возможные микротрещины в существующих конструкциях. Отдельно проработали допуски: отверстия в триплексе (6+6 мм) выполнялись с точностью ±1 мм, а сама система собиралась с контролем соосности, что позволило избежать внутренних напряжений после монтажа. И, что важно, вся геометрия узлов корректировалась уже на площадке — в условиях плотной координации с другими подрядчиками, без остановки общего процесса.
Области применения
— Медицинские учреждения (поликлиники, больницы, диагностические центры) — для защиты входов в цокольные и служебные помещения с сохранением естественного освещения;
— Жилые комплексы и апартаменты — над входами в подвальные уровни, паркинги и технические зоны, где важна компактность и антивандальность;
— Бизнес-центры и офисные здания — в зонах второстепенных входов, где требуется аккуратная интеграция без утяжеления фасада;
— Образовательные учреждения (школы, вузы, детские сады) — для безопасного перекрытия спусков в подвальные помещения;
— Торговые объекты и ТРЦ — над служебными входами и зонами разгрузки, где конструкции подвергаются повышенной эксплуатации;
— Административные здания — при реконструкции и модернизации входных групп без изменения архитектурного облика;
— Частные дома и коттеджи — над входами в подвалы, технические помещения и цокольные этажи, особенно при ограниченном пространстве.
Отзыв заказчика
«Если честно, на этапе обсуждения у нас были опасения — в первую очередь по поводу надежности таких стеклянных конструкций и их поведения зимой. Всё-таки речь о входах в цоколь, где постоянно люди, нагрузка, осадки. Были вопросы и по срокам: объект живой, с другими подрядчиками, и любое отставание тянет за собой цепочку проблем. В процессе работы “Гласстрой” достаточно спокойно и по делу объяснили технические решения, показали расчёты, отдельно проговорили узлы крепления. На площадке держали ситуацию под контролем, это было видно. В итоге сделали в срок, без лишней суеты. Конструкции выглядят аккуратно, работают как нужно — этого, в общем, и ждали.» — Алексей Сергеевич Кравцов зам.главного врача.
Преимущества для заказчика
— Снижение эксплуатационных затрат за счёт долговечности триплекса и минимального обслуживания конструкции;
— Повышение безопасности входной группы: защита от осадков, снижение риска скольжения и травматизма;
— Стабильная работа конструкции при перепадах температур и нагрузках (ветровых и снеговых);
— Сохранение естественного освещения без создания «тяжёлых» навесов и затемнения входа;
— Акуратная интеграция в архитектуру здания без необходимости серьёзной реконструкции фасада;
— Контролируемые сроки реализации даже при работе в связке с другими подрядчиками;
— Возможность точной адаптации решения под фактические условия объекта, а не только под проект;
— Отсутствие необходимости частых ремонтов или доработок в процессе эксплуатации.
